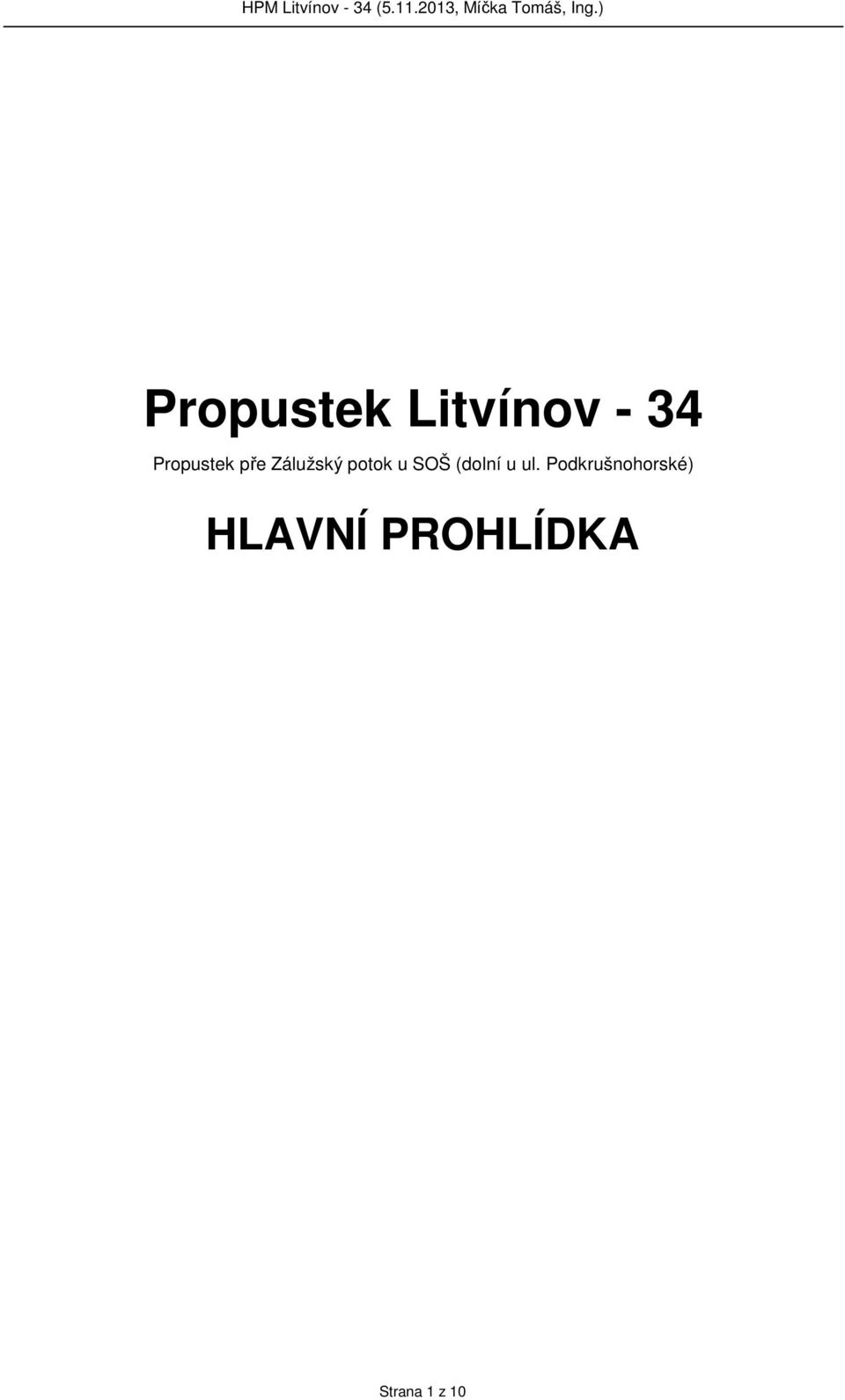

1 HPM Litvínov - 34 ( , Míčka Tomáš, Ing.) Propustek Litvínov - 34 Propustek pře Zálužský potok u SOŠ (dolní u ul. Podkrušnohorské) HLAVNÍ PROHLÍDKA Strana 1 z 10

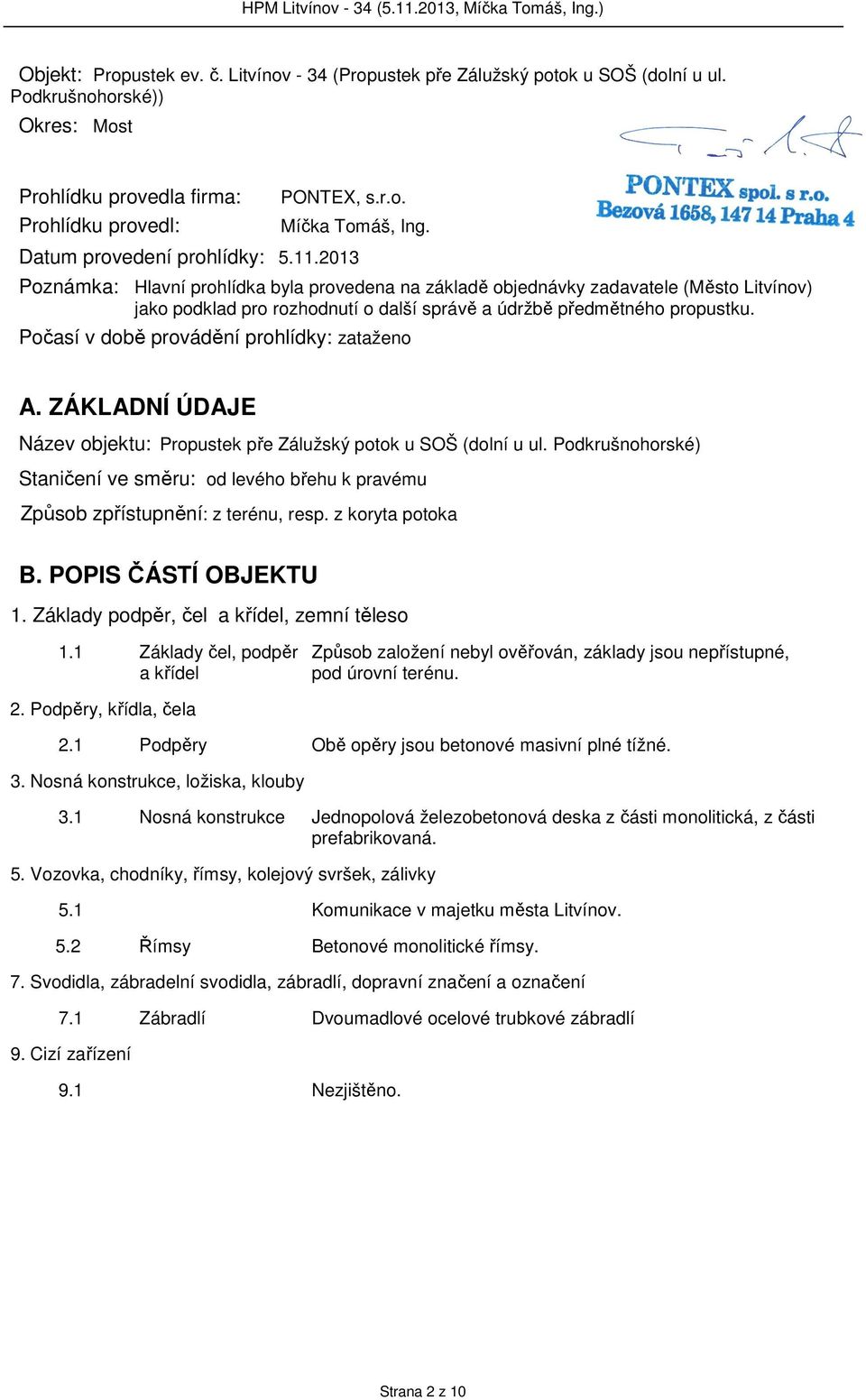

2 HPM Litvínov - 34 ( , Míčka Tomáš, Ing.) Objekt: Propustek ev. č. Litvínov - 34 (Propustek pře Zálužský potok u SOŠ (dolní u ul. Podkrušnohorské)) Okres: Most Prohlídku provedla firma: Prohlídku provedl: PONTEX, s.r.o. Míčka Tomáš, Ing. Datum provedení prohlídky: Poznámka: Hlavní prohlídka byla provedena na základě objednávky zadavatele (Město Litvínov) jako podklad pro rozhodnutí o další správě a údržbě předmětného propustku. Počasí v době provádění prohlídky: zataženo A. ZÁKLADNÍ ÚDAJE Název objektu: Propustek pře Zálužský potok u SOŠ (dolní u ul. Podkrušnohorské) Staničení ve směru: od levého břehu k pravému Způsob zpřístupnění: z terénu, resp. z koryta potoka B. POPIS ČÁSTÍ OBJEKTU 1. Základy podpěr, čel a křídel, zemní těleso 1.1 Základy čel, podpěr a křídel Způsob založení nebyl ověřován, základy jsou nepřístupné, pod úrovní terénu. 2. Podpěry, křídla, čela 2.1 Podpěry Obě opěry jsou betonové masivní plné tížné. 3. Nosná konstrukce, ložiska, klouby 3.1 Nosná konstrukce Jednopolová železobetonová deska z části monolitická, z části prefabrikovaná. 5. Vozovka, chodníky, římsy, kolejový svršek, zálivky 5.1 Komunikace v majetku města Litvínov. 5.2 Římsy Betonové monolitické římsy. 7. Svodidla, zábradelní svodidla, zábradlí, dopravní značení a označení 7.1 Zábradlí Dvoumadlové ocelové trubkové zábradlí 9. Cizí zařízení 9.1 Nezjištěno. Strana 2 z 10

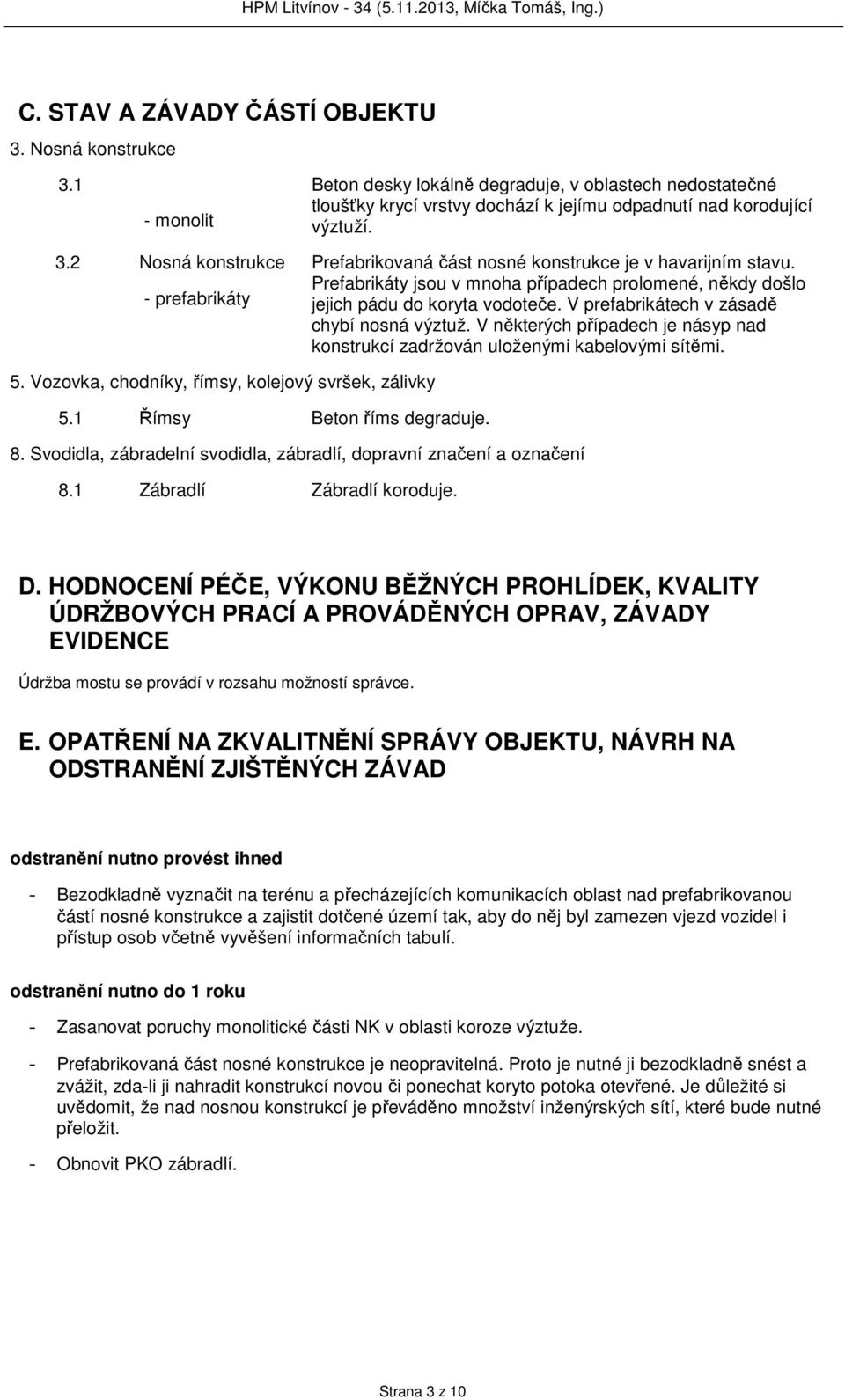

3 HPM Litvínov - 34 ( , Míčka Tomáš, Ing.) C. STAV A ZÁVADY ČÁSTÍ OBJEKTU 3. Nosná konstrukce monolit Beton desky lokálně degraduje, v oblastech nedostatečné tloušťky krycí vrstvy dochází k jejímu odpadnutí nad korodující výztuží. 3.2 Nosná konstrukce - prefabrikáty Prefabrikovaná část nosné konstrukce je v havarijním stavu. Prefabrikáty jsou v mnoha případech prolomené, někdy došlo jejich pádu do koryta vodoteče. V prefabrikátech v zásadě chybí nosná výztuž. V některých případech je násyp nad konstrukcí zadržován uloženými kabelovými sítěmi. 5. Vozovka, chodníky, římsy, kolejový svršek, zálivky 5.1 Římsy Beton říms degraduje. 8. Svodidla, zábradelní svodidla, zábradlí, dopravní značení a označení 8.1 Zábradlí Zábradlí koroduje. D. HODNOCENÍ PÉČE, VÝKONU BĚŽNÝCH PROHLÍDEK, KVALITY ÚDRŽBOVÝCH PRACÍ A PROVÁDĚNÝCH OPRAV, ZÁVADY EVIDENCE Údržba mostu se provádí v rozsahu možností správce. E. OPATŘENÍ NA ZKVALITNĚNÍ SPRÁVY OBJEKTU, NÁVRH NA ODSTRANĚNÍ ZJIŠTĚNÝCH ZÁVAD odstranění nutno provést ihned - Bezodkladně vyznačit na terénu a přecházejících komunikacích oblast nad prefabrikovanou částí nosné konstrukce a zajistit dotčené území tak, aby do něj byl zamezen vjezd vozidel i přístup osob včetně vyvěšení informačních tabulí. odstranění nutno do 1 roku - Zasanovat poruchy monolitické části NK v oblasti koroze výztuže. - Prefabrikovaná část nosné konstrukce je neopravitelná. Proto je nutné ji bezodkladně snést a zvážit, zda-li ji nahradit konstrukcí novou či ponechat koryto potoka otevřené. Je důležité si uvědomit, že nad nosnou konstrukcí je převáděno množství inženýrských sítí, které bude nutné přeložit. - Obnovit PKO zábradlí. Strana 3 z 10

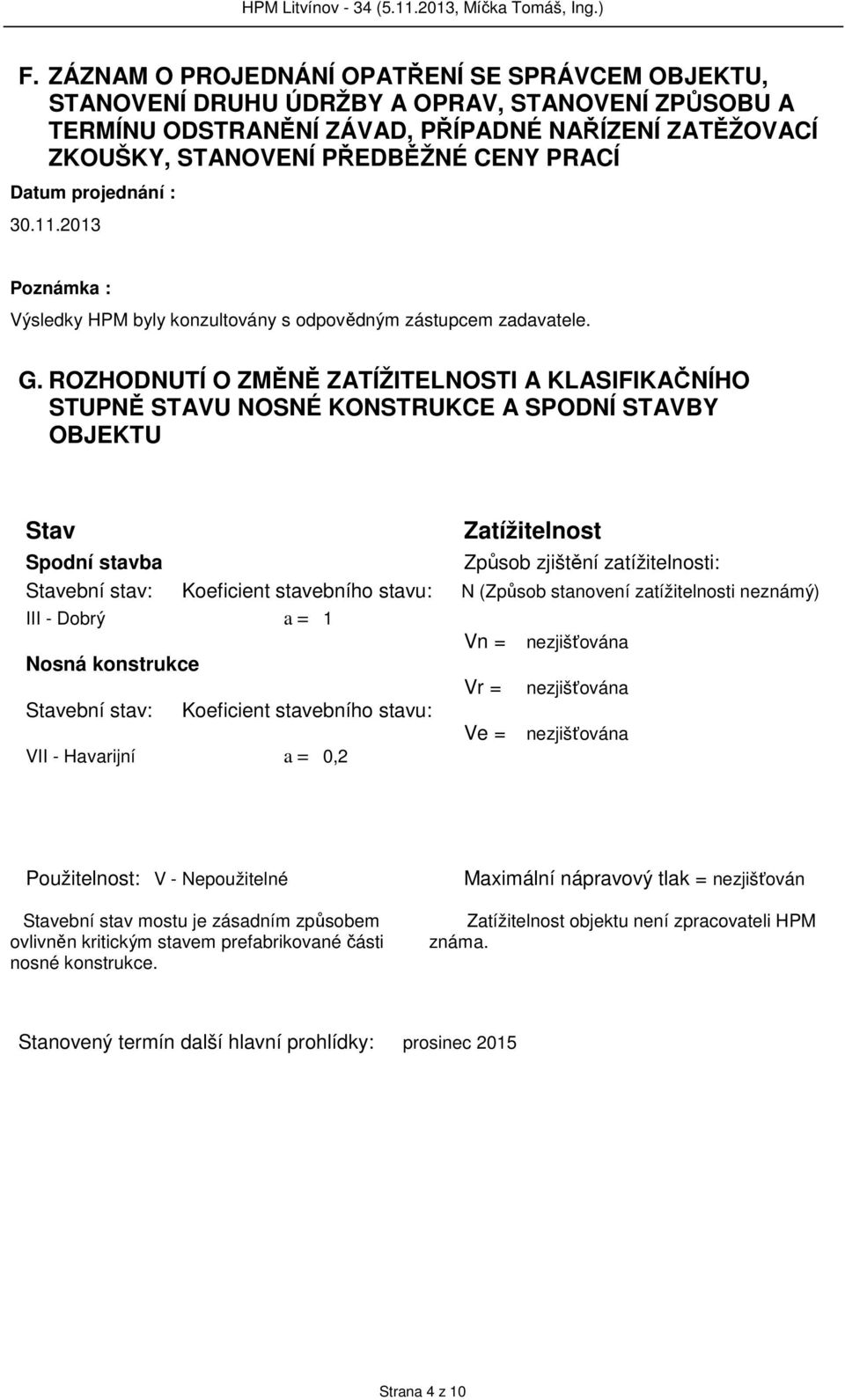

4 HPM Litvínov - 34 ( , Míčka Tomáš, Ing.) F. ZÁZNAM O PROJEDNÁNÍ OPATŘENÍ SE SPRÁVCEM OBJEKTU, STANOVENÍ DRUHU ÚDRŽBY A OPRAV, STANOVENÍ ZPŮSOBU A TERMÍNU ODSTRANĚNÍ ZÁVAD, PŘÍPADNÉ NAŘÍZENÍ ZATĚŽOVACÍ ZKOUŠKY, STANOVENÍ PŘEDBĚŽNÉ CENY PRACÍ Datum projednání : Poznámka : Výsledky HPM byly konzultovány s odpovědným zástupcem zadavatele. G. ROZHODNUTÍ O ZMĚNĚ ZATÍŽITELNOSTI A KLASIFIKAČNÍHO STUPNĚ STAVU NOSNÉ KONSTRUKCE A SPODNÍ STAVBY OBJEKTU Stav Zatížitelnost Spodní stavba Způsob zjištění zatížitelnosti: Stavební stav: Koeficient stavebního stavu: N (Způsob stanovení zatížitelnosti neznámý) III - Dobrý a = 1 Vn = nezjišťována Nosná konstrukce Vr = nezjišťována Stavební stav: Koeficient stavebního stavu: Ve = nezjišťována VII - Havarijní a = 0,2 Použitelnost: V - Nepoužitelné Stavební stav mostu je zásadním způsobem ovlivněn kritickým stavem prefabrikované části nosné konstrukce. Maximální nápravový tlak = nezjišťován Zatížitelnost objektu není zpracovateli HPM známa. Stanovený termín další hlavní prohlídky: prosinec 2015 Strana 4 z 10

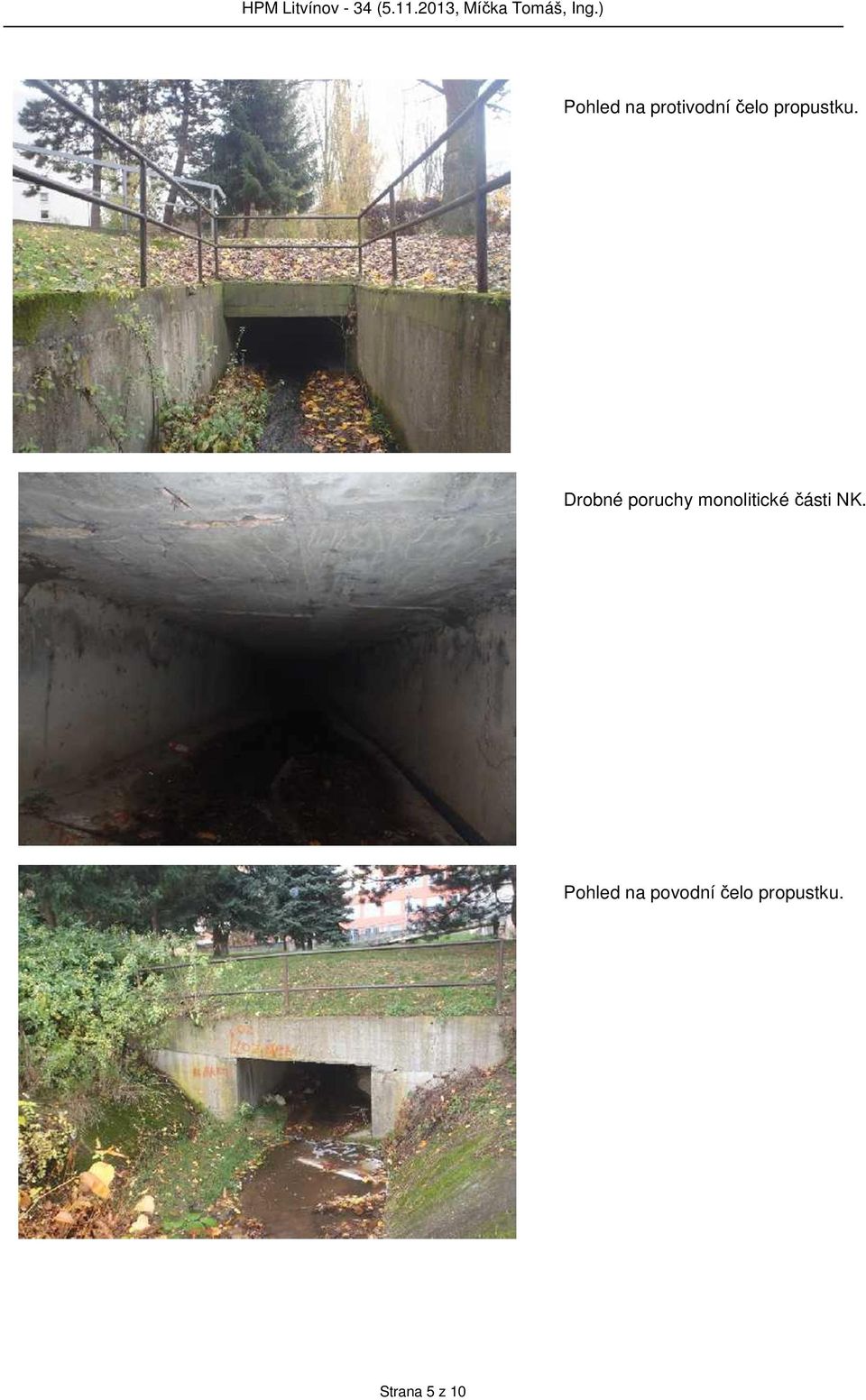

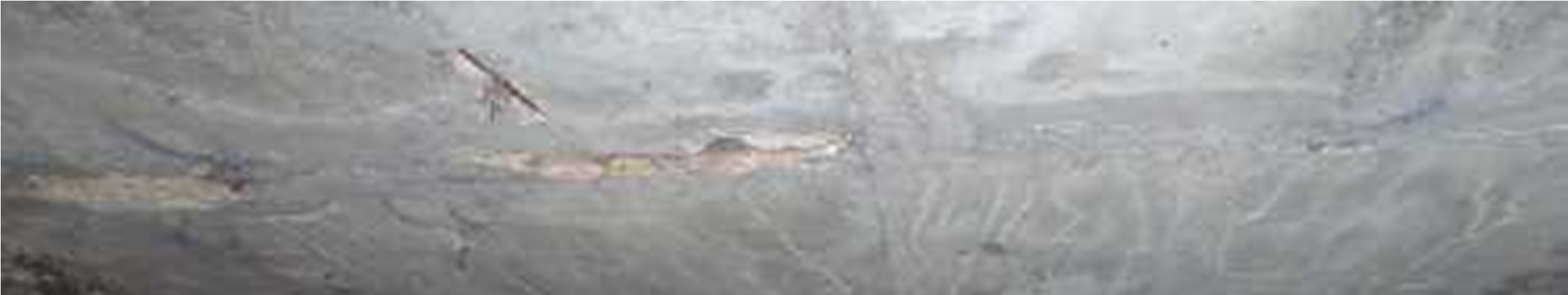

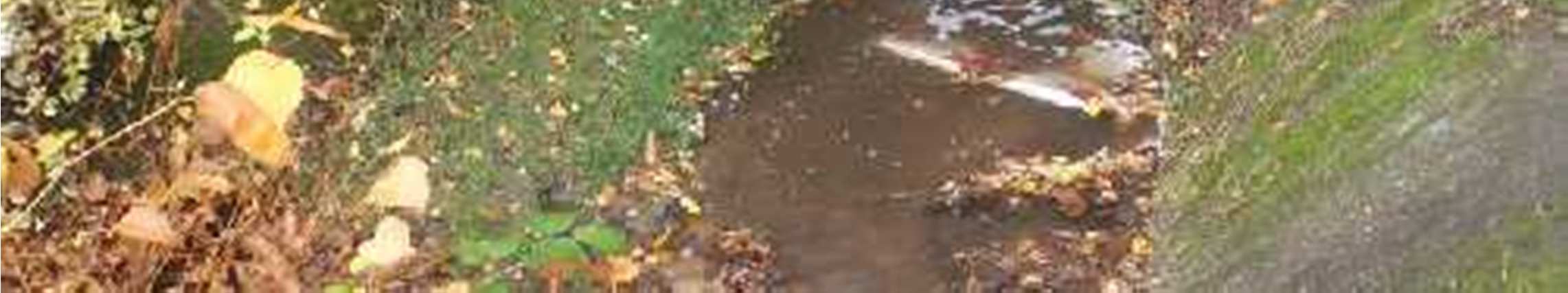

5 HPM Litvínov - 34 ( , Míčka Tomáš, Ing.) Pohled na protivodní čelo propustku. Drobné poruchy monolitické části NK. Pohled na povodní čelo propustku. Strana 5 z 10

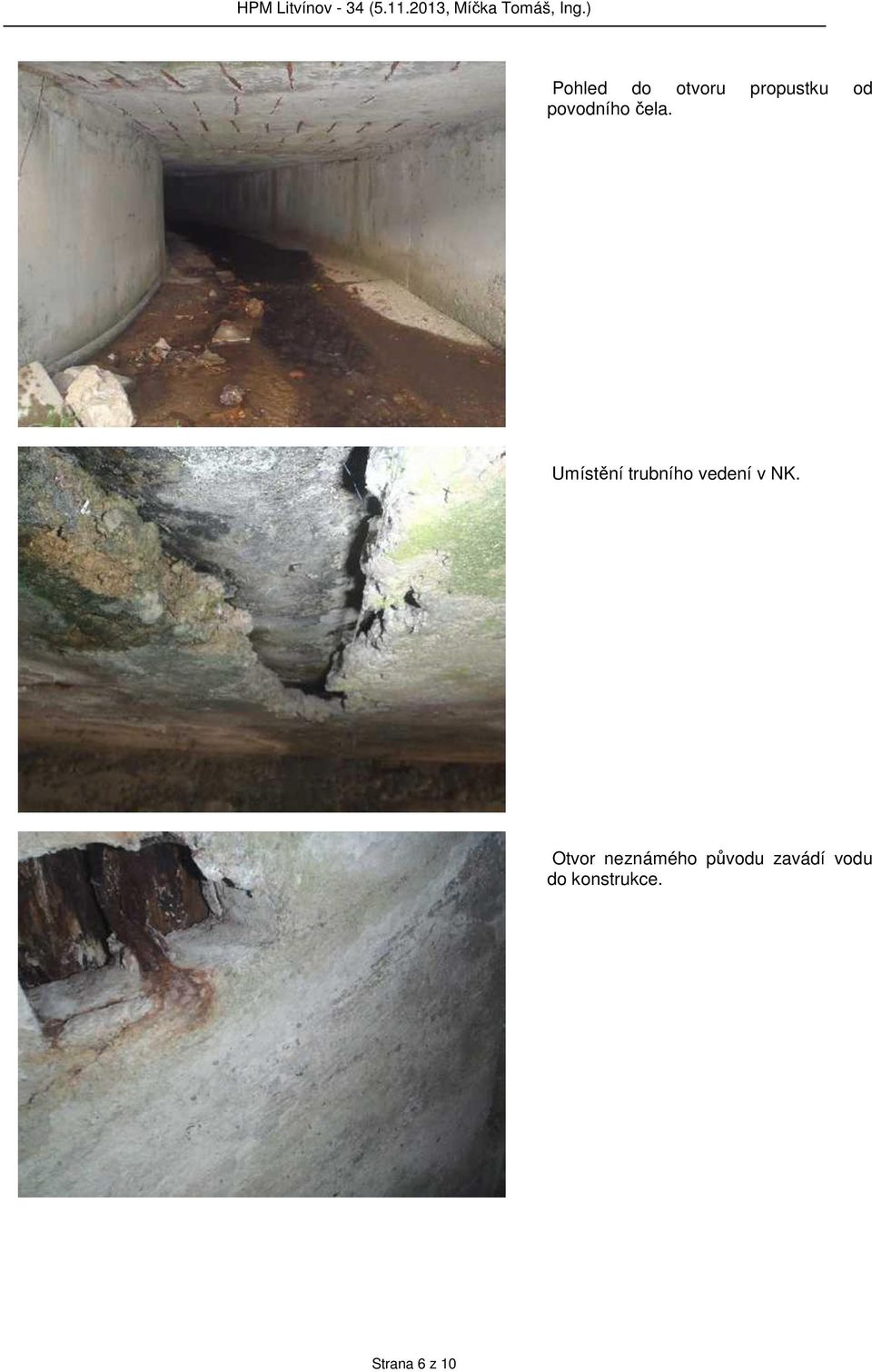

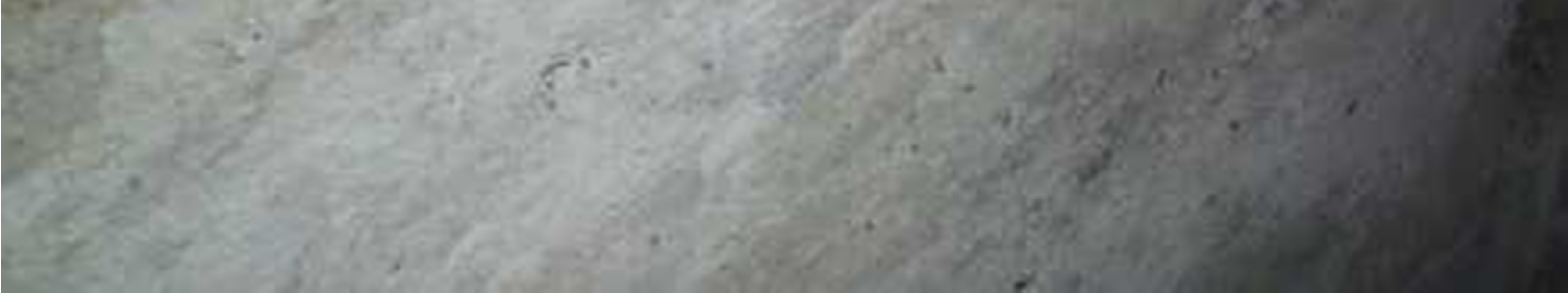

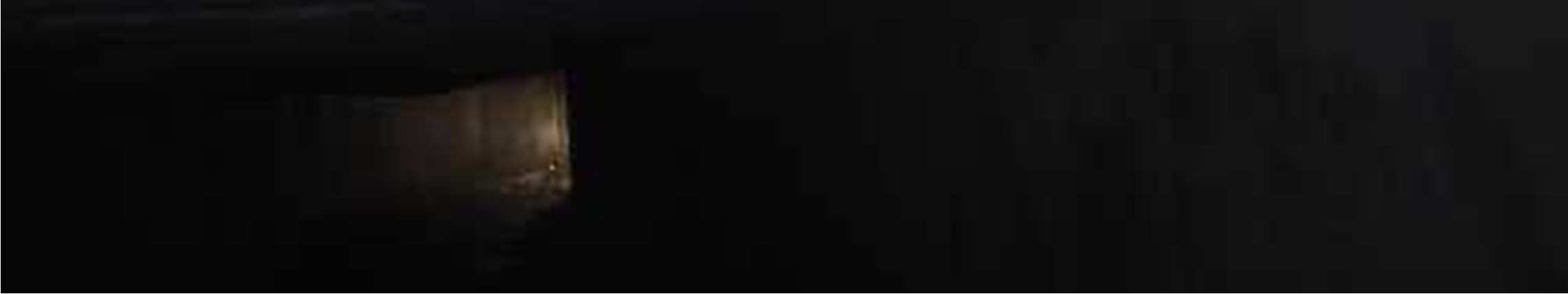

6 HPM Litvínov - 34 ( , Míčka Tomáš, Ing.) Pohled do otvoru povodního čela. propustku od Umístění trubního vedení v NK. Otvor neznámého původu zavádí vodu do konstrukce. Strana 6 z 10

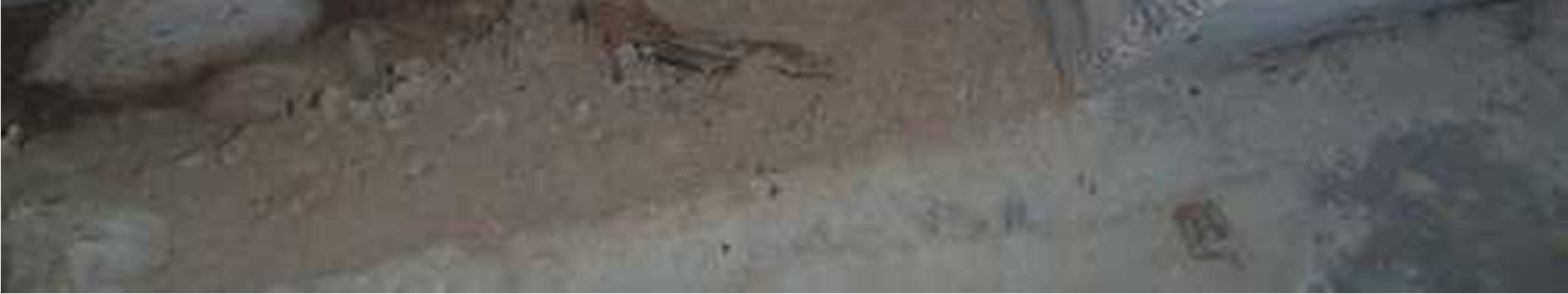

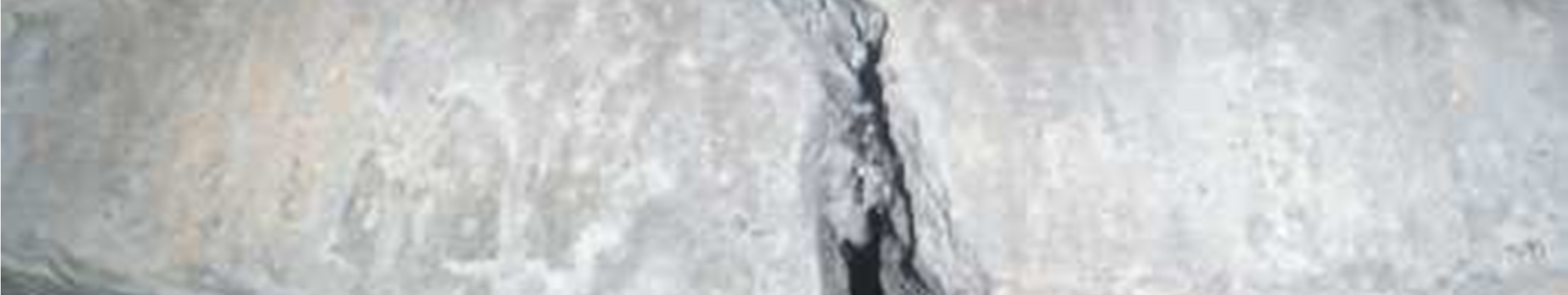

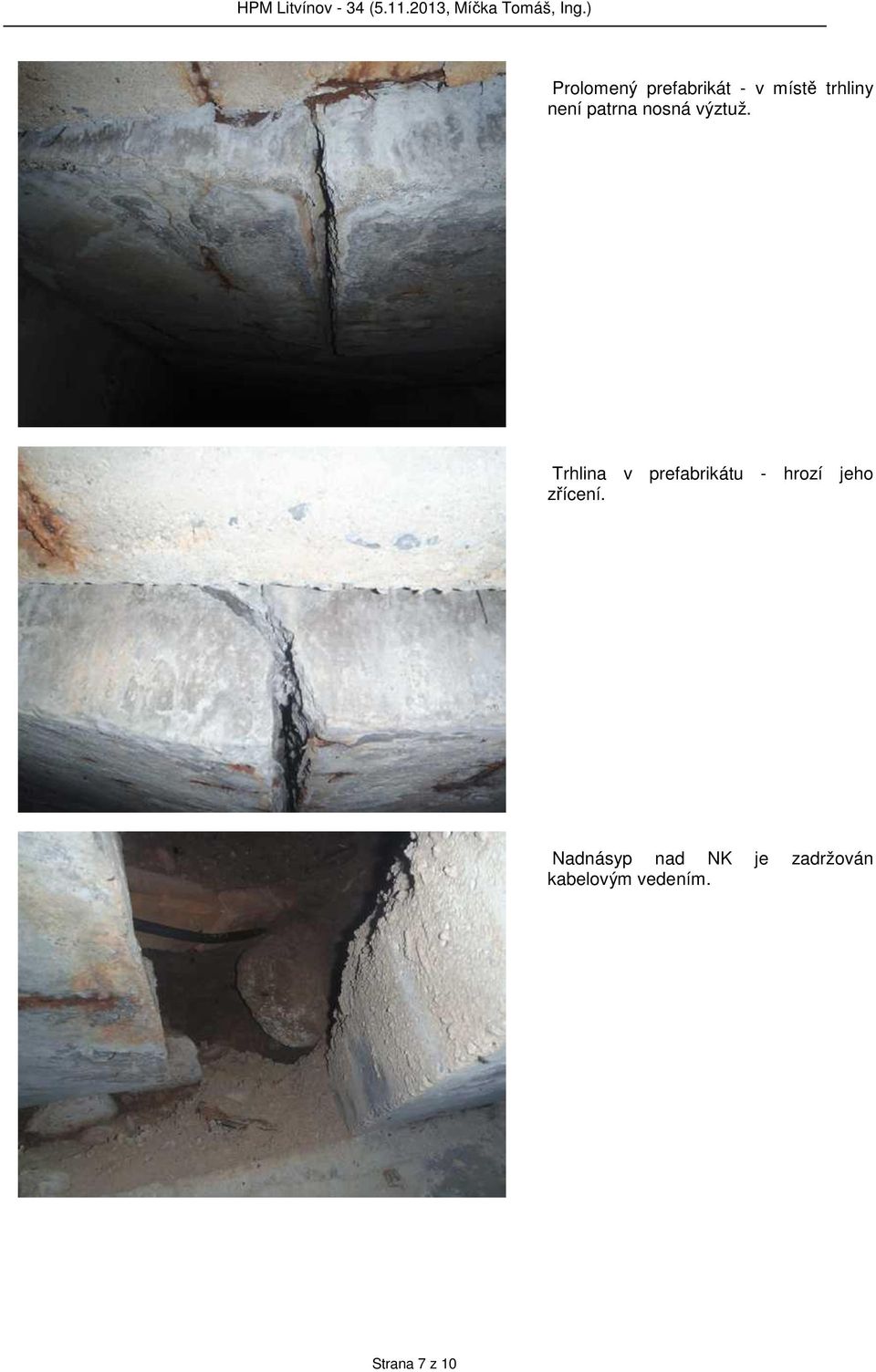

7 HPM Litvínov - 34 ( , Míčka Tomáš, Ing.) Prolomený prefabrikát - v místě trhliny není patrna nosná výztuž. Trhlina v prefabrikátu - hrozí jeho zřícení. Nadnásyp nad NK kabelovým vedením. Strana 7 z 10 je zadržován

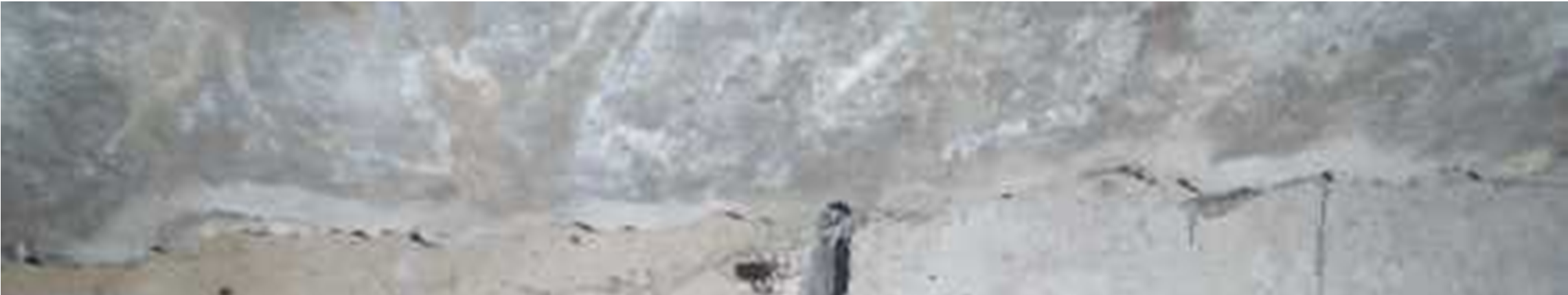

8 HPM Litvínov - 34 ( , Míčka Tomáš, Ing.) Trhliny uprostřed rozpětí prefabrikátu, totální koroze výztuže. DTTO - detail. Trhlina v prefabrikátu - hrozí prolomení a zřícení. Strana 8 z 10

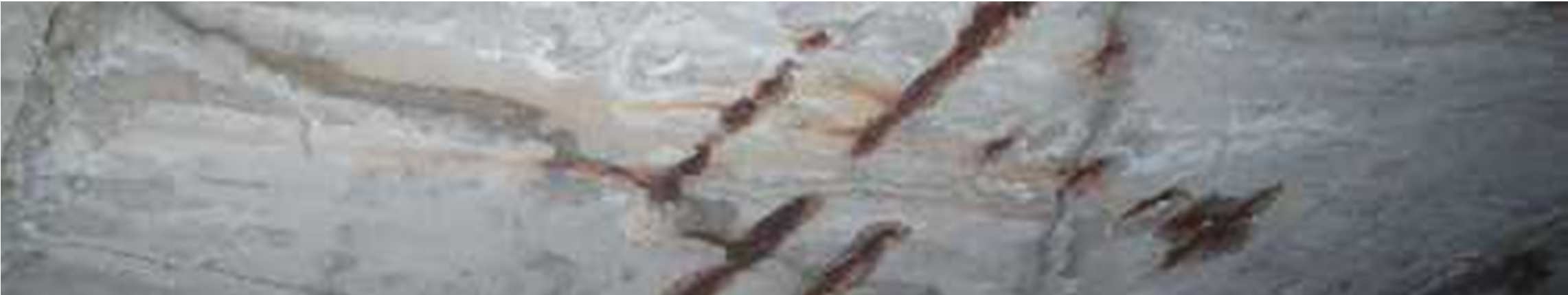

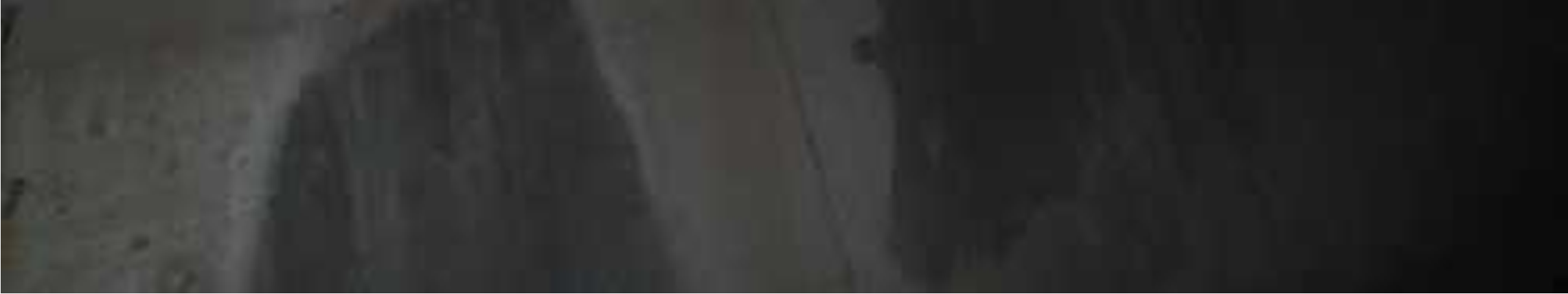

9 HPM Litvínov - 34 ( , Míčka Tomáš, Ing.) NK je cihlou. podporována rozpadající se Odpadlá část prefabrikátu v korytě vodoteče. Šikmá trhlina v prefabrikátu, totální koroze výztuže. Strana 9 z 10

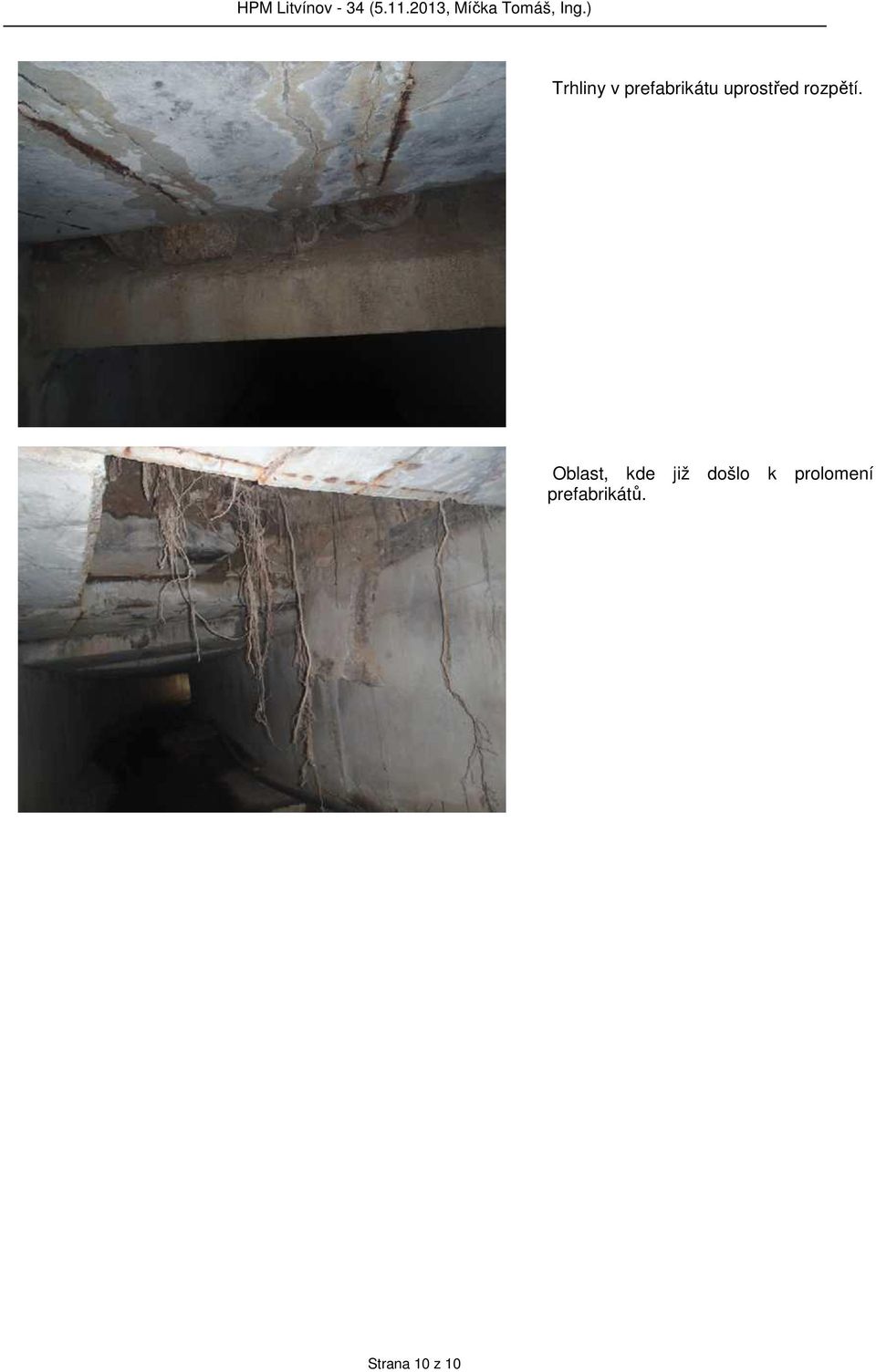

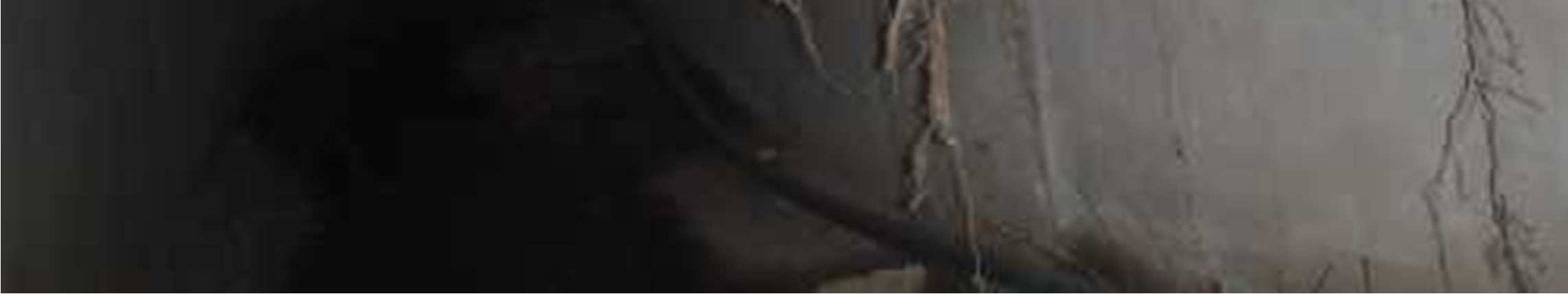

10 HPM Litvínov - 34 ( , Míčka Tomáš, Ing.) Trhliny v prefabrikátu uprostřed rozpětí. Oblast, kde již došlo k prolomení prefabrikátů. Strana 10 z 10
