1 PROJEKTOVÁ DOKUMENTÁCIA Klimatický atlas PRÍRUČKA POUŽÍVATEĽA GIS-WEBOVEJ APLIKÁCIE 1/14

2 1 Obsah 1 Obsah Prostredie GIS-Webovej aplikácie Spustenie a prihlásenie Používateľské role Funkcionalita verejnej GIS-Webovej aplikácie Hlavná funkčná ponuka Základné zobrazovacie mapové funkcie Získanie základných informácií Modul "Identifikácia objektu " Modul "Tlač mapy" Modul "Súradnice, dĺžka, plocha" Modul "Pridať údaje" Modul "Výrez podľa priestorovej jednotky" Obsah mapového zobrazenia Modul "Obsah mapy" Register obrázkov /14

3 2 Prostredie GIS-Webovej aplikácie Gis-webová aplikácia sa spúšťa v štandardných webových prehliadačoch. Podporované a testované prehliadače sú : Mozilla Firefox 20+ Google Chrome 26+ Microsoft Internet Explorer 10+ Aplikácia využíva služby GIS Serverových komponentov (ArcGIS Server verzia Standard Enterprise, GRASS GIS) prostredníctvom špeciálne vyvíjaných JAVA-scriptových modulov a je dostupný z intranetu aj z internetu. Aplikácia nevyžaduje žiadnu klientsku inštaláciu, potrebná je iba konektivita na aplikačný server a funkčný webový prehliadač vyhovujúci testovaným modelom a verziám. Správa aplikačného a ostatných serverov (geodatabázového a webového) vrátane údržby serverovo orientovanej modulárnej aplikácie je realizovaná pomocou administrátorského prístupu, ktorý presahuje rámec tejto príručky. Verejná verzia aplikácie je dostupná z internetovej adresy klimat.shmu.sk Expertná verzia aplikácie je dostupná z internetovej adresy klimat.shmu.sk/ka a z intranetovej adresy (z vnútornej siete SHMU) Spustenie a prihlásenie Do navigačného panelu internetového prehliadača je potrebné vložiť adresu klimat.shmu.sk pre verejnú verziu a klimat.shmu.sk/ka pre expertnú verziu. V prípade expertnej verzie sa inicializuje prihlasovací formulár aplikácie. Po úspešnom prihlásení sa zobrazí úvodné okno aplikácie: Obrázok 1. Úvodná obrazovka hlavná stránka 3/14

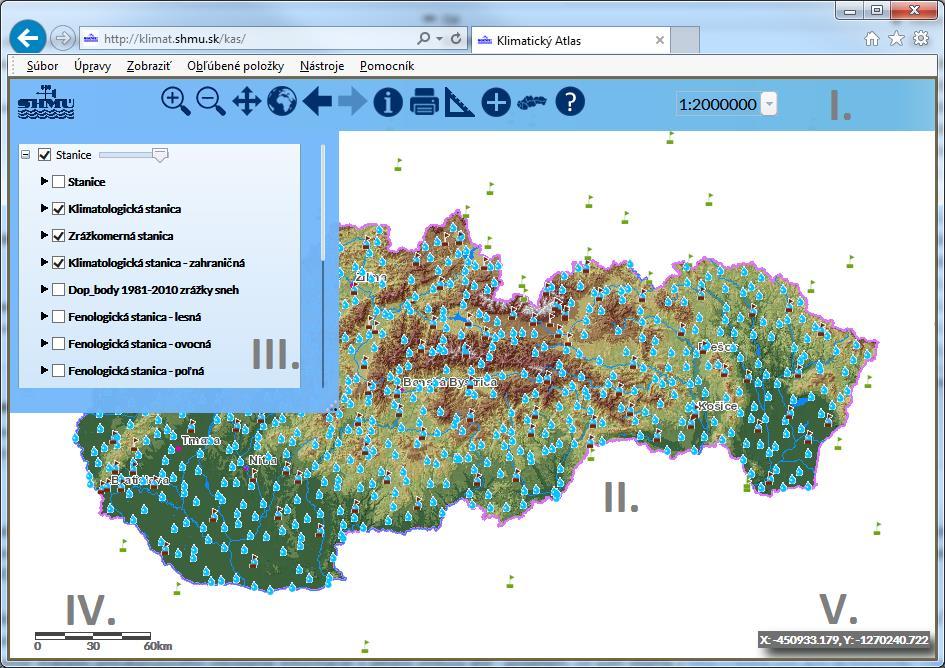

4 Hlavná stránka pozostáva z nasledovných komponentov : I. Hlavná funkčná ponuka II. Mapová zobrazovacia plocha III. Posuvné ovládanie mierky zobrazenia IV. Grafické znázornenie mierky zobrazenia V. Zobrazenia aktuálnej polohy kurzora v súradniciach S-JTSK 2.2 Používateľské role Gis-webová aplikácia pracuje s nasledovnými rolami používateľa: Úplný expertný prístup užívateľ má definovaný prístup k expertným funkcionalitám z internetu a intranetu prostredníctvom prihlásenia do aplikácie Public prístup užívateľ má definovaný prístup k vybraným funkcionalitám z internetu 3 Funkcionalita verejnej GIS-Webovej aplikácie 3.1 Hlavná funkčná ponuka Obrázok 2. Hlavná funkčná ponuka Hlavná funkčná ponuka predstavuje nástroj sústreďujúci všetky funkcie a funkčné moduly. Môžeme ho rozdeliť na nasledujúce základne oblasti: I. Základné zobrazovacie mapové funkcie II. III. IV. Získanie základných informácií Obsah mapy - atlasu Mosť zmeny zobrazenia výseku mapy podľa zadaných priestorových kritérií 4/14

5 3.2 Základné zobrazovacie mapové funkcie Funkcia "Priblížiť" (Zoom in) umožňuje zadať mapový výrez, na ktorý sa zobrazenie priblíži zmenou mierky Funkcia "Vzdialiť" (Zoom out) umožňuje zadať obdĺžnik, na základe ktorého proporcií sa zobrazenie vzdiali zmenou mierky Funkcia "Posun" (Pan) umožňuje posúvať mapové zobrazenie v mapovej zobrazovacej ploche bez zmeny mierky Funkcia "Zobraz všetko" (Zoom to all) umožňuje zobraziť mapu v mapovej zobrazovacej ploche v súradniciach hraničného rozsahu (extent) nastaveného v mapovej službe základnej mapovej vrstvy (baselayer). Zvyčajne sa jedná o celú záujmovú plochu. Funkcia "Predchádzajúci výrez" (Previous) umožňuje zobraziť predchádzajúci mapový výrez. Funkcia "Nasledujúci výrez" (Next) umožňuje zobraziť nasledujúci mapový výrez. Modul "Pridať údaje" umožňuje pridať údaje do mapového zobrazenia z dostupných zdrojov - serverov pre mapové (ESRI a WMS) služby, a súbory *. SHP Funkcia "Mierka" umožňuje zadať mierku zobrazenia z preddefinovaných hodnôt. (1 : , 1 : , 1 : , 1 : , 1 : ) Posuvné ovládanie mierky zobrazenia umožňuje intuitívne posunom bežca zadať mierku zobrazenia z preddefinovaných hodnôt. 3.3 Získanie základných informácií Modul "Identifikácia objektu" umožňuje získať atribútové informácie o objekte/objektoch. Modul "Tlač mapy" umožňuje prípravu tlačovej formy a tlač zobrazených mapových služieb a legendy. Modul "Súradnice, dĺžka, plocha" umožňuje získať atribútové informácie o objekte/objektoch. 5/14

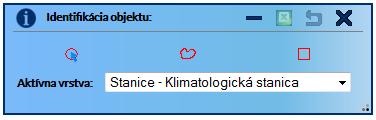

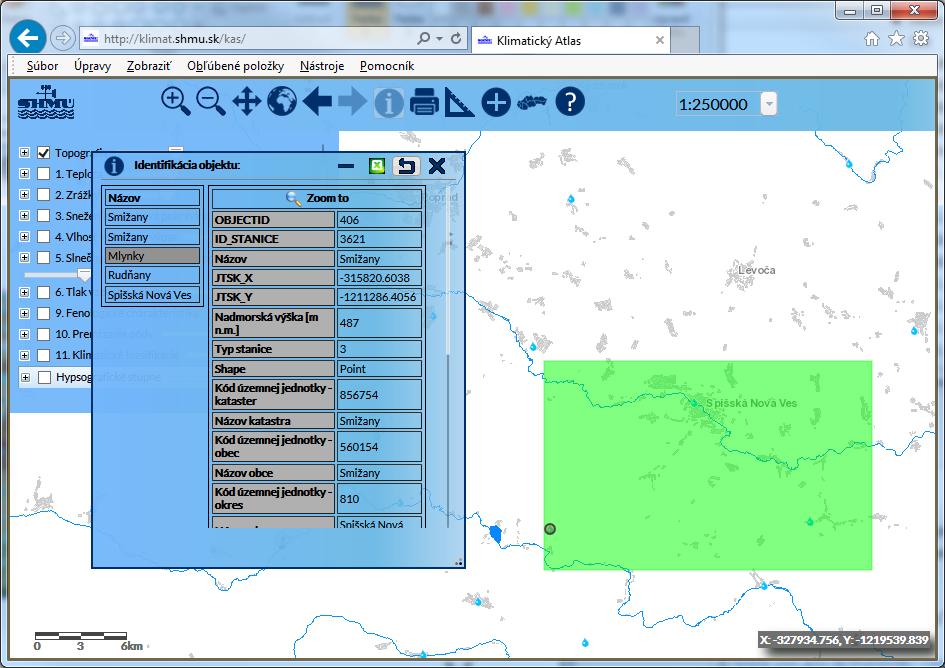

6 3.3.1 Modul "Identifikácia objektu " Obrázok 3. Modul "Identifikácia objektu" Voľbou tlačítka určujeme metódu výberu objektu/objektov (bod, polygón, pravouholník) z vrstvy určenej výberom z poľa so zoznamom zadávame vrstvu v mapovej službe pre zobrazenie atribútových hodnôt. Je možný aj viacnásobný výber. Po realizácii výberu sa zobrazí okno výsledku: Obrázok 4. Modul "Identifikácia objektu" - okno výsledku Na ľavej strane je zoznam vybraných objektov, klikom na položku tohto zoznamu sa vpravo zobrazí atribútová tabuľka pre príslušný geografický objekt a zároveň sa zvýrazní v mapovom zobrazení. Klik na tlačidlo "Zoom to" zrealizuje priblíženie na vybraný objekt. 6/14

7 3.3.2 Modul "Tlač mapy" Obrázok 5. Modul "Tlač mapy" Modul umožňuje generovanie mapy v preddefinovaných layoutoch vo formátoch nahrateľných a tlačiteľných na klientskom počítači. Zároveň je možné zadať používateľský názov mapy. Použiteľné layouty a formáty: PNG 32 - "Čistý obrázok" 32bit farebná hĺbka vo formáte *.PNG A4 PDF s legendou - mapová kompozícia vo formáte A4 v orientácii "portrét" - horná polovica obsahuje mapové okno, dolná legendu. Ďalšie objekty mapovej zostavy: Používateľský názov Dátum vytvorenia Alfanumerická mierka Grafická mierka (v km a míľach) Smerová ružica (north arrow) Autorské údaje A4 PDF bez legendy - mapová kompozícia vo formáte A4 v orientácii "krajina" - v maximálnej miere zobrazuje mapové okno. Ďalšie objekty mapovej zostavy sú zhodné s predchádzajúcou zostavou A3 PDF s legendou - mapová kompozícia vo formáte A3 v orientácii "portrét" - horná polovica obsahuje mapové okno, dolná legendu. Ďalšie objekty mapovej zostavy ako v predchádzajúcej zostave. A3 PDF bez legendy - mapová kompozícia vo formáte A4 v orientácii "krajina" - v maximálnej miere zobrazuje mapové okno. Ďalšie objekty mapovej zostavy sú zhodné s predchádzajúcou zostavou PDF výstupy sú optimalizované a testované pre ADOBE READER vx. V niektorých webových prehliadačoch pri použití interného PDF readera nemusí byť mapová kompozícia zobrazená správne. 7/14

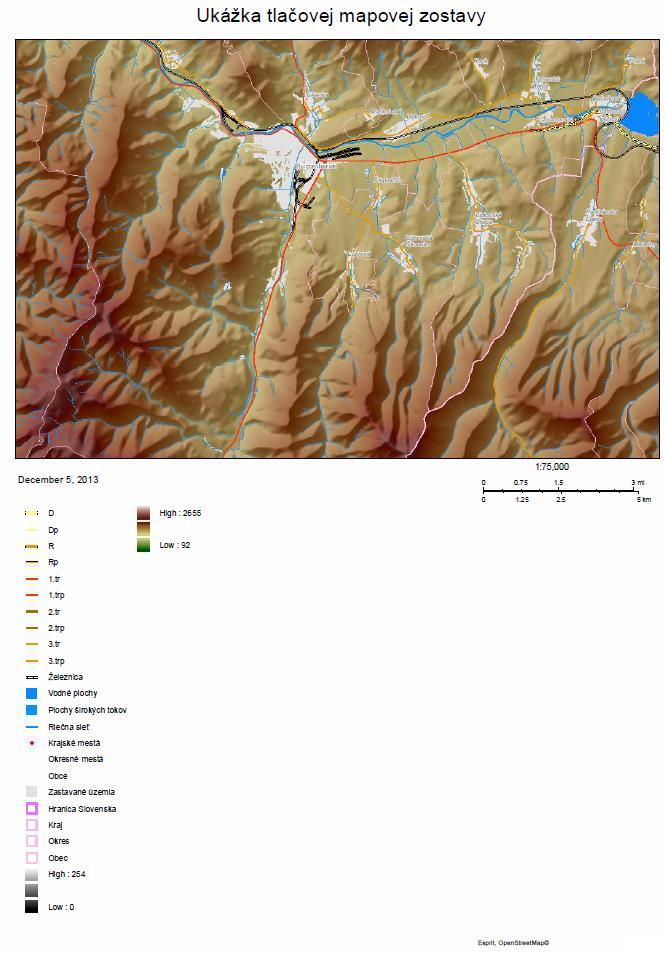

8 Obrázok 6. Ukážka tlačovej zostavy 8/14

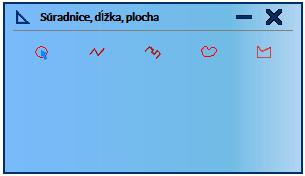

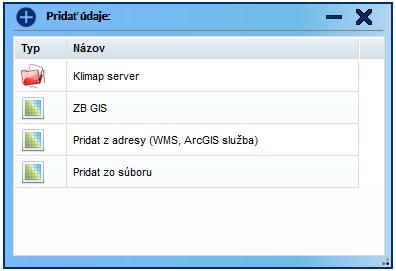

9 3.3.3 Modul "Súradnice, dĺžka, plocha" Obrázok 7. Modul "Súradnice, dĺžka, plocha" Voľbou tlačítka určujeme metódu zadania vstupnej geometrie (point, polyline, freepolyline, polygon, freepolygon). Po jej zadaní aplikácia vráti nasledovné hodnoty : Súradnice JTSK - pre bod Súradnice WGS84 - pre bod Vzdialenosť v metroch - pre líniu Plochu v m 2 - pre plochu Modul "Pridať údaje" Obrázok 8. Modul "Pridať údaje" Tento modul umožňuje pridanie mapových služieb po kliku na príslušnú ikonu: 9/14

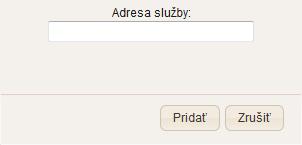

10 folder obsahujúci zoznam služieb podľa štruktúry poskytujúceho servera (je nutné "preklikať sa" až na službu) priamy prístup k mapovým službám K dispozícii sú : Mapové služby projektu "Klimatický atlas" (mapové služby generované servermi SHMÚ) Po zadaní možnosti "Pridať z adresy" sa objaví dialógové okno : ktoré umožní zadanie URL adresy mapovej služby a po stlačení tlačidla "Pridať" sa príslušná mapová služba zobrazí v mapovej zobrazovacej ploche a v obsahu mapy. Aplikácia akceptuje ESRI služby, pre ktoré sú potom k dispozícii všetky aplikačné funkcionality. Štandardné WMS služby aplikácia iba zobrazuje. Za kvalitu a dostupnosť externých služieb nesie zodpovednosť ich producent! Po zadaní možnosti "Pridať zo súboru" sa objaví dialógové okno : ktoré umožní po stlačení tlačidla "Prehľadávať" otvoriť systémové browsovacie okno a vyhľadať príslušný *.SHP súbor. Aplikácia akceptuje *.SHP súbory skomprimované do *.ZIP formátu v S-JTSK súradnicovom systéme. 10/14

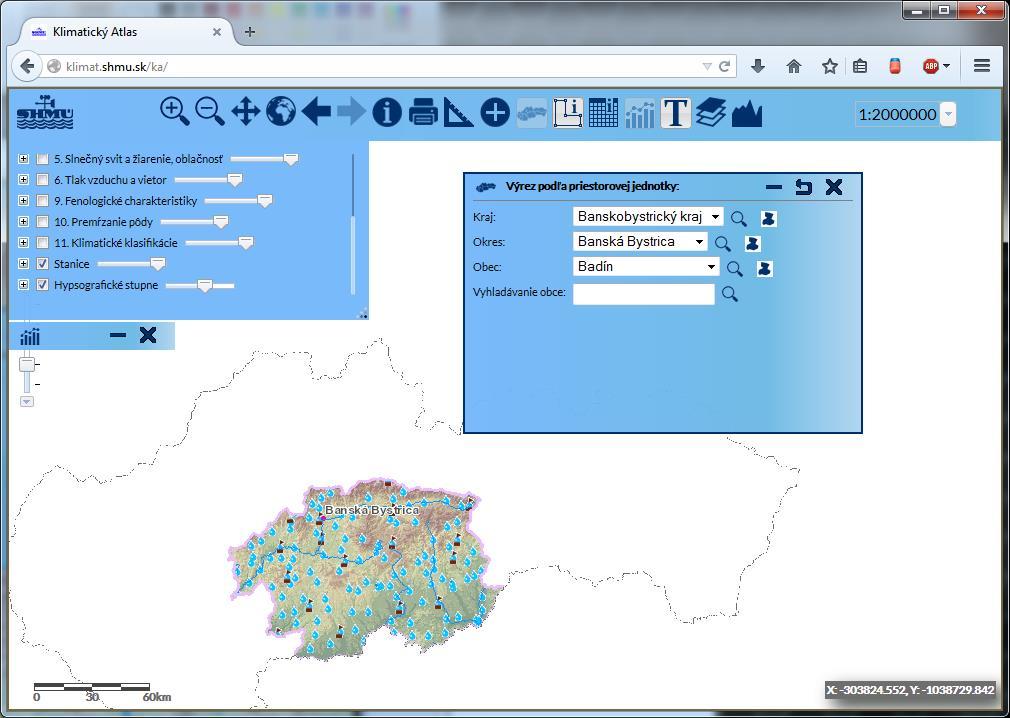

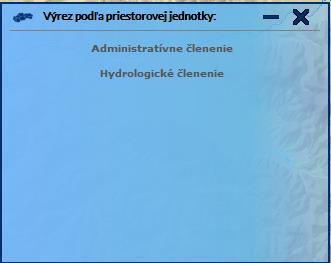

11 3.4 Modul "Výrez podľa priestorovej jednotky" Modul "Výrez podľa priestorovej jednotky" umožňuje zadanie priestorovej štruktúry (riestorovej jednotky) pre rýchle zobrazenie mapového výrezu Obrázok 9. Výrez podľa priestorovej jednotky Toto okno modulu umožňuje zadanie priestorovej štruktúry pre vybranie priestorovej jednotky pre rýchle zobrazenie mapového výrezu. K dispozícii sú nasledovné: Administratívne členenie v hierarchii: kraj - okres - obec - kataster. Hydrologické členenie v hierarchii: hlavné - čiastkové - základné - podrobné povodie Obrázok 10. Výrez podľa priestorovej jednotky - výsledok 11/14

12 Všetky výbery reflektujú hierarchickú štruktúru, t.zn. pri výbere nadradenej jednotky sa možnosť ďalšieho výberu zredukuje tak, aby vyhovoval kritériam nadradenej jednotky. V tomto prípade po zadaní kraja je možné vybrať okresy iba z tohto kraja, po zadaní okresu obce iba z tohto okresu. Pre zjednodušenie je k dispozícii prediktívne vyhľadávanie obcí na základe zadania začiatočných písmen názvu, kde aplikácia ponúkne zoznam obcí vyhovujúci zadaniu. Po stlačení tlačidla sa zobrazenie presunie na príslušný mapový výrez. Po stlačení tlačidla priestorovej jednotky (zvyšná časť územia sa zamaskuje). sa zobrazí iba plocha príslušnej 3.5 Obsah mapového zobrazenia Modul "Obsah mapy" umožňuje spravovať obsah mapového zobrazenia (mapové služby a ich vrstvy) Modul "Obsah mapy" Obrázok 11. Modul "Obsah mapy" Modul poskytuje prehľad o mapových službách a vrstvách, z ktorých sú tieto služby zložené. Kliknutím na ovládací prvok / rozbalí/zbalí zoznam vrstiev v službe alebo skupine vrstiev (group). Ovládací prvok / umožňuje zapnutie/vypnutie príslušnej vrstvy. Klik na ovládací prvok / zobrazí/skryje grafickú legendu pre príslušnú mapovú vrstvu. Meniť priehľadnosť mapovej služby je možné posúvaním vodorovného bežca. Znak znamená, že mapová služba bola do obsahu mapy pridaná prostredníctvom modulu "Pridať údaje" a klikom na tento ovládací prvok je 12/14

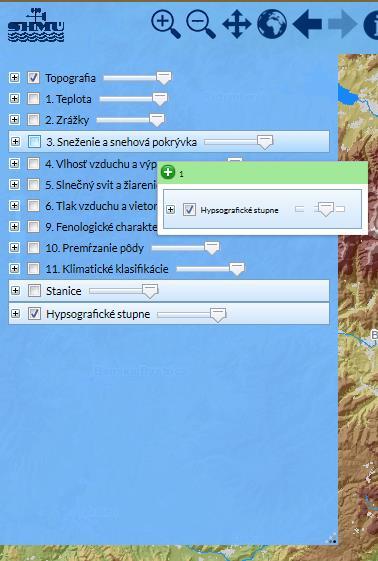

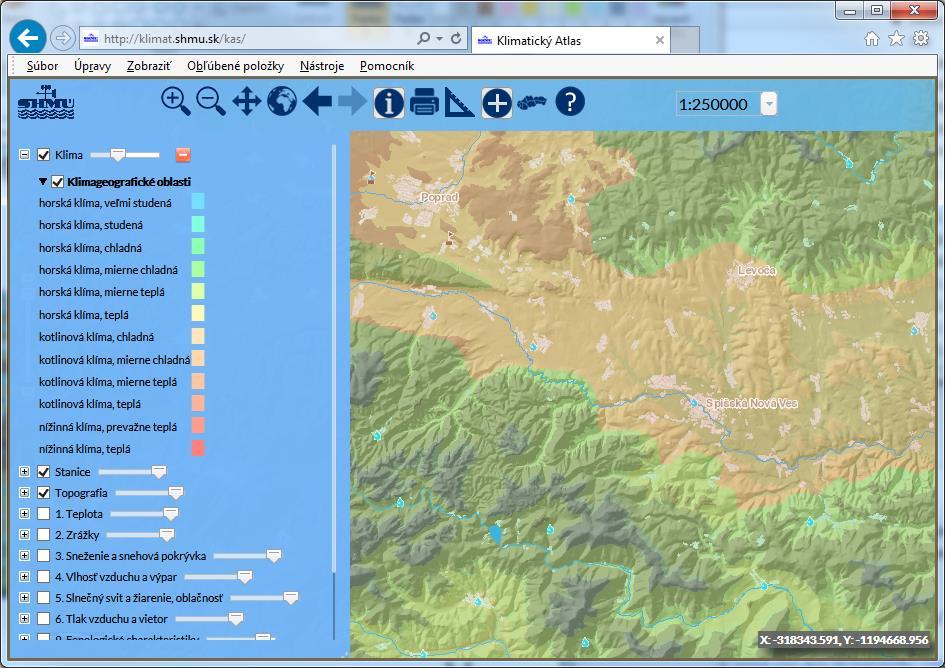

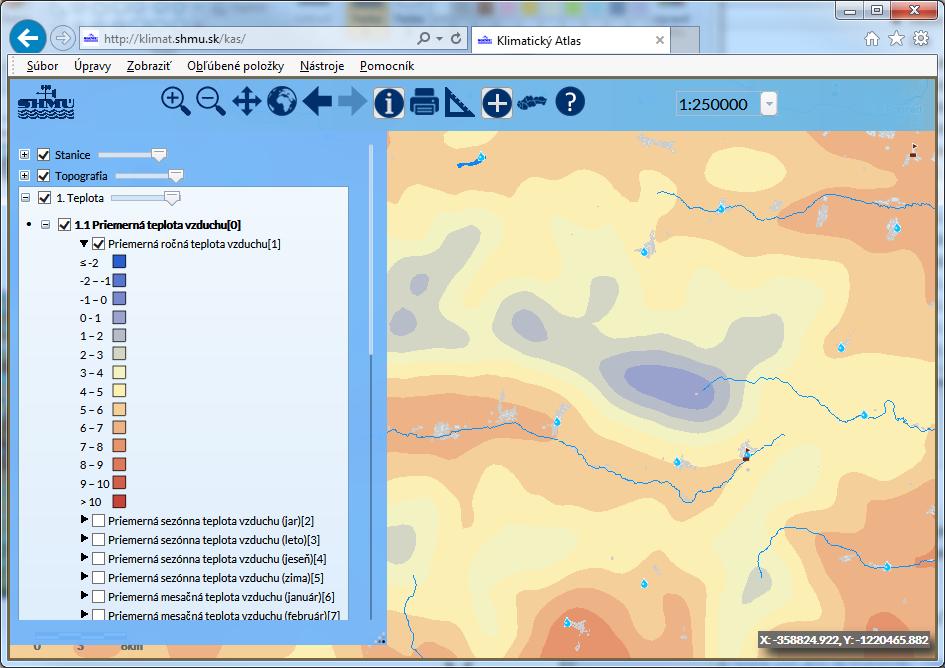

13 možné ju z obsahu mapy a mapovej zobrazovacej plochy odstrániť. Uchopením a potiahnutím (drag and drop) mapovej služby v module "Obsah mapy" je možné meniť poradie zobrazovaných mapových služieb. Obrázok 12. Zmena poradia zobrazovaných služieb Modul poskytuje zároveň aj prehľad o mapových položkách kartografickej verzie Atlasu prostredníctvom mapových služieb v členení : Služba - kapitola, Group layer I. úrovne - podkapitola, Group layer II. úrovne, alebo vrstva - mapa v atlase. Takto štrukturovaný obsah atlasu je súčasťou modulu "Obsah mapy" so všetkou funkcionalitou, ktoré tento modul ponúka (viď vyššie). 13/14

14 Obrázok 13. "Obsah atlasu" 4 Register obrázkov Obrázok 1. Úvodná obrazovka hlavná stránka... 3 Obrázok 2. Hlavná funkčná ponuka... 4 Obrázok 3. Modul "Identifikácia objektu"... 6 Obrázok 4. Modul "Identifikácia objektu" - okno výsledku... 6 Obrázok 5. Modul "Tlač mapy"... 7 Obrázok 6. Ukážka tlačovej zostavy... 8 Obrázok 7. Modul "Súradnice, dĺžka, plocha"... 9 Obrázok 8. Modul "Pridať údaje"... 9 Obrázok 9. Výrez podľa priestorovej jednotky Obrázok 10. Výrez podľa priestorovej jednotky - výsledok Obrázok 11. Modul "Obsah mapy" Obrázok 12. Zmena poradia zobrazovaných služieb Obrázok 13. "Obsah atlasu" /14
