1 Interaktivní mapy ÚAP Uživatelská příručka Verze: 1.0 Podpora: GEOREAL spol. s r.o. podpora@georeal.cz Hot-line: Běhové prostředí: Microsoft Internet Explorer, Mozilla Firefox, Google Chrome Obsah 1. Interaktivní mapy ÚAP Rozložení ovládacích prvků Okno mapy Sdružený ovladač pohybu Přehledka Okno nastavení vrstev Nástrojová lišta Nástroj vyhledávání v katastrálním operátu Nástroj pro výběr měřítka mapy Nástroje pro vytváření a správu pomocné kresby Nástroje pro pohyb v okně mapy Nástroje pro identifikaci a měření Nástroje pro práci s mapou a katastrem nemovitostí Nástroj pro obnovení kresby mapy Tisk a zobrazení na celou obrazovku Atributová tabulka Datum aktualizace: / 13

2 1. Interaktivní mapy ÚAP Informace o územních analytických podkladech ORP Slaný je možné získat na internetové stránce: Pod odkazem Mapy je k dispozici základní rozcestník k jednotlivým výkresům ÚAP publikovaným interaktivní formou pomocí webové mapové aplikace. Datum aktualizace: / 13

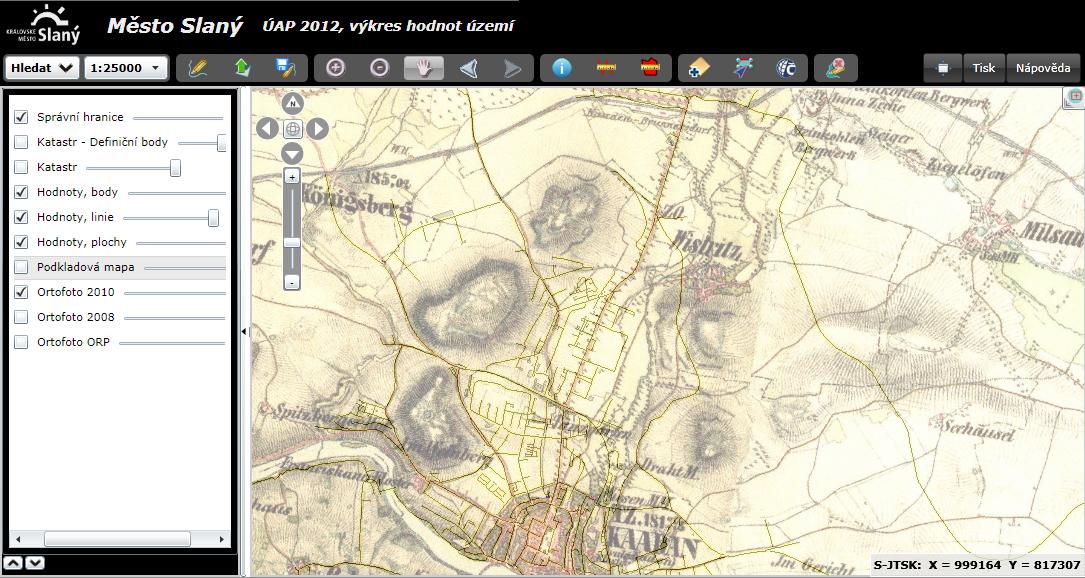

3 Sdružený ovladač pohybu Okno nastavení vrstev 2. Rozložení ovládacích prvků Webová mapová aplikace ÚAP je rozdělena na čtyři základní části - nástrojovou lištu, okno nastavení vrstev, atributovou tabulku a vlastní okno mapy. Nástrojová lišta Přehledka Atributová tabulka 2.1 Okno mapy Hlavní okno mapové aplikace obsahuje sdružený ovladač pohybu v mapě a volitelně zobrazitelnou přehledku. V pravém dolním rohu okna je zobrazena informace o poloze ukazatele myši na mapě. Zeměpisné souřadnice ukazatele jsou uvedeny v systému JTSK a zaokrouhleny na celé metry. Přehledka Souřadnice aktuální polohy ukazatele myši Datum aktualizace: / 13

4 2.1.1 Sdružený ovladač pohybu Sdružený ovladač pohybu je jednou z možností pohybu v mapě. Ovládá se pomocí myši a umožňuje pohyb v mapě ve dvou osách, přibližování a oddalování pohledu. Po stisku ikony se stylizovanou zeměkoulí se zobrazí celý rozsah aktivních mapových vrstev. Pohyb v mapě je dále možný pomocí nástrojů pro pohyb v okně mapy (viz kap ), přetažením obdélníku výřezu mapy v přehledce (kap ), případně pomocí klávesnice (šipky a klávesy + / na numerické klávesnici). Přibližování a oddalování pohledu je možné provádět také kolečkem myši Přehledka V pravém horním rohu okna mapy se nachází ikona zobrazení přehledky. Po poklepání na ikonu myší se zobrazí v pravém horním rohu okno s výřezem mapy správního členění území zobrazené v menším detailu. Červený obdélník v přehledce ukazuje rozsah aktuálního zobrazení v okně mapy. Přetažením obdélníku po ploše přehledky se můžete pohybovat po mapě. Změna měřítka mapy z okna přehledky není možná. 2.2 Okno nastavení vrstev Okno nastavení vrstev obsahuje nástroje pro správu zobrazení jednotlivých mapových vrstev připojených do mapové aplikace. Zároveň je využito jako legenda s popisem mapových prvků jednotlivých mapových vrstev. Z důvodu optimalizace zobrazení mapové aplikace na malých monitorech je šířka okna nastavení vrstev po načtení aplikace menší než délka řádků zobrazovaných informací. Šířku okna je však možné upravit přetažením jeho pravého okraje, případně ho schovat poklepáním na šipku ve svislé liště na okraji okna. Po načtení aplikace jsou v okně zobrazeny názvy mapových vrstev. Zaškrtávací políčka vlevo od názvů vrstev umožňují zapnutí a vypnutí mapové vrstvy v mapě. (Nástroje pokročilé práce s mapou, které jsou spouštěny z nástrojové lišty, pracují pouze s prvky aktivních, zobrazených mapových vrstev.) Poklepáním na trojúhelníkové ikony vlevo od názvů vrstev zobrazíte podrobné informace o mapové vrstvě. Pod názvem vrstvy se zobrazí seznam jejích prvků, které lze v případě mapových vrstev ÚAP dále samostatně zapínat a vypínat. Po rozbalení informací mapových prvků se zobrazí legenda mapového zobrazení. Datum aktualizace: / 13

5 Posuvníky napravo od názvů mapových vrstev slouží k nastavení průhlednosti vrstvy. Průhlednost vrstev najde největší uplatnění při současném zobrazení mapové vrstvy s podkladovou vrstvou leteckých snímků. Mapové vrstvy připojené do mapové aplikace pomocí nástroje Přidat vrstvu (nástrojová lišta, kap ) jsou zobrazovány na prvním místě seznamu. Mapová vrstva zůstane připojena do uzavření, nebo aktualizace internetového prohlížeče. Pokud je však její zobrazení vypnuto, nemá tato vrstva vliv na běh aplikace. 2.3 Nástrojová lišta Nástrojová lišta se skládá ze skupin nástrojů. V pořadí od leva do prava obsahuje nástroj vyhledávání v katastrálním operátu, nástroj pro výběr měřítka mapy, nástroje pro vytváření a správu pomocné kresby, nástroje pro pohyb v okně mapy, nástroje pro identifikaci a měření v mapě, speciální nástroje pro práci s mapou a katastrem nemovitostí a nástroj pro obnovení kresby mapy. V pravé části nástrojové lišty jsou pak umístěny ovladače pro tisk mapy a zobrazení v módu na celou obrazovku. Datum aktualizace: / 13

6 2.3.1 Nástroj vyhledávání v katastrálním operátu Nástroj Hledat z nástrojové lišty vyvolává rozhraní pro vyhledávání v katastrálním operátu. (Pro tyto operace je potřeba mít zapnutou vrstvu Katastr.) Po nastavení parametrů vyhledávání (parcela / budova, katastrální území, číslo parcely / číslo budovy) dojde ke zvýraznění hledané nemovitosti v mapě a k výpisu jejích parametrů do atributové tabulky (kap. 2.4). Zvýraznění nemovitosti lze v mapě zrušit nástrojem pro obnovení kresby (kap ) Nástroj pro výběr měřítka mapy Nástroj slouží pro rychlý přechod mezi obvyklými měřítky zobrazení mapy. Změnu měřítka zobrazení mapy umožňují také nástroje přiblížení a oddálení mapy v nástrojové liště (kap ), sdružený ovladač pohybu v mapě umístěný v okně mapy (kap ), případně pohyb kolečka myši. Datum aktualizace: / 13

7 2.3.3 Nástroje pro vytváření a správu pomocné kresby Mapové rozhraní výkresů ÚAP obsahuje nástroje, s jejichž pomocí lze vytvářet a spravovat libovolnou uživatelskou kresbu. Kreslení Nástroj Vložit grafické značky vyvolává rozhraní pro tvorbu uživatelské kresby. Pomocí nástrojů panelu Kreslení je možné do mapy vkládat body, linie polygony a texty. Jednotlivé prvky kresby je možné dodatečně editovat nebo mazat. (Ke smazání kresby dojde po stisku ikony Smazat kreslení na panelu Kreslení, nebo pomocí nástroje Vymazat grafické vrstvy z nástrojové lišty, kap ) Práci s nástroji kreslení čar a polygonů ukončíte dvojklikem myší na posledním lomovém bodě kresleného prvku. Načtení a uložení vytvořené kresby Vytvořenou uživatelskou kresbu je možné uložit do souboru ve formátu Comma Separated Values (csv) a v této podobě předat jinému uživateli. Ten si kresbu může opět načíst do mapové aplikace na svém počítači Nástroje pro pohyb v okně mapy Jednou z možností, jak se pohybovat v okně mapy, je využití nástrojů z nástrojové lišty: Přiblížit obsah mapy Oddálit obsah mapy Posun mapy ve směru tahu myší Datum aktualizace: / 13

8 Předchozí pohled Následující pohled Pohyb v mapě je možné ovládat také pomocí klávesnice (šipky, klávesy + a -), sdruženým ovladačem pohybu v mapě (kap ), nebo posunem okna výřezu mapy v přehledce (kap ) Nástroje pro identifikaci a měření Další skupina nástrojů z nástrojové lišty umožňuje pokročilejší práci s mapou. Jedná se o výpis informací o mapových prvcích a o měření délek a ploch na mapě. Identifikace mapových prvků Nástroj Identifikace vyvolává po kliknutí do mapy dialog s informacemi o mapových prvcích, které se v daném místě nachází. Informace jsou získávány v databázi z atributů jednotlivých mapových prvků. V případě, že je v jednom místě identifikováno více mapových prvků, je možné přepínat vypisované informace za pomoci seznamu v horním řádku dialogu identifikace. Datum aktualizace: / 13

9 Informace identifikovaných prvků je dále možné zobrazit v atributové tabulce (kap. 2.4) stiskem příkazu Přidat do výsledků v dolní části dialogu. Měření délek a ploch Nástroje Měření vzdálenosti a Měření plochy slouží k měření délek a ploch na mapě. Průběh měření je graficky znázorňován v mapě včetně informací o dílčích výsledcích měření. Práce s nástrojem měření se ukončuje dvojklikem na posledním lomovém bodu a kresba naměřených veličin automaticky mizí při dalším použití libovolného nástroje Nástroje pro práci s mapou a katastrem nemovitostí Nástroj Přidat vrstvu Nástroj Přidat vrstvu slouží pro připojení libovolné webové mapové služby, která je dostupná na internetu. Díky tomuto nástroji lze rozšířit zobrazované informace o libovolný obsah a zvýšit tak informační hodnotu získávaných dat. Nástroj Přidat vrstvu vyvolává rozhraní pro připojení mapových vrstev. Pro připojení mapové služby je nutné znát její typ a webovou adresu. Po vyplnění požadovaných informací dojde k připojení nové mapové vrstvy. Ta je v seznamu mapových vrstev zobrazována na první pozici a aplikace ji také kreslí jako nejvrchnější mapovou vrstvu. Mapová vrstva zůstává připojena do zavření nebo aktualizace internetového prohlížeče. Lze ji však vypnout nebo nastavit její průhlednost v okně nastavení vrstev tak, aby byly viditelné i ostatní pod ní umístěné vrstvy (viz kap. 2.2). Datum aktualizace: / 13

10 Poskytovatelem webových mapových služeb ve formátu WMS je například agentura životního prostředí Cenia ( nebo Český úřad zeměměřický a katastrální ( Na internetu lze však najít mnoho dalších tematických mapových služeb. Nástroj Výběr prvků Pomocí nástroje Výběr prvků dochází ke zvýrazňování jednotlivých prvků mapy a současně k výpisu jejich parametrů do atributové tabulky (kap. 2.4). Po stisku ikony nástroje na nástrojové liště se zobrazí rozhraní nástroje. To umožňuje výběr mapové vrstvy, jejíž prvky budou nástrojem označovány a způsob výběru prvků (bodem, čarou, nebo polygonem). S každým novým výběrem prvků v mapě dochází ke smazání starého výběru. Pokud chcete k současnému výběru některé prvky přidat, nebo je z výběru odebrat, proveďte jejich označení při současném držení klávesy Ctrl. Datum aktualizace: / 13

11 Nástroj Zrušení výběru prvků z rozhraní Prostorový výběr ruší zvýraznění prvků v mapě i jejich výpis v atributové tabulce. Pokud chcete pouze zrušit zvýraznění prvků v mapě při současném zachování výběru v atributové tabulce, použijte nástroj pro obnovení kresby mapy z nástrojové lišty (kap ). Výběr prvků je možné provádět i z více mapových vrstev. Po výběru prvků jedné mapové vrstvy vyberte ze seznamu v horní části rozhraní jinou vrstvu a pokračujte ve výběru prvků se stisknutou klávesou Ctrl. V okně atributové tabulky se vytvoří nová záložka s informacemi o nově zvolené mapové vrstvě. Nástroj ČUZK výpis informací o parcele Nástroj slouží pro výpis aktuálních informací o nemovitosti z katastru nemovitostí. Po poklepání myší do mapy s aktivním nástrojem výpisu informací o parcele se v novém okně internetového prohlížeče zobrazí stránka Nahlížení do katastru nemovitostí s informacemi o parcele, jejíž definiční bod je nejblíže k místu lokalizovanému na mapě. (V některých případech mohou být zobrazeny informace o jiné parcele než o té, do jejíž plochy uživatel klikl myší.) Nástroj pro obnovení kresby mapy Nástroj Vymazat grafické vrstvy slouží pro obnovení kresby mapy. Po stisku ikony nástroje v nástrojové liště dochází k vymazání pomocné kresby (kap ) a grafiky zvýraznění prvků mapy nástroji pro výběr prvků (kap a 2.3.6) Tisk a zobrazení na celou obrazovku Zobrazení na celou obrazovku První z dvojice tlačítek na pravé straně nástrojové lišty přepíná zobrazení mapové aplikace do módu Na celou obrazovku. Mód Na celou obrazovku vypnete opětovným stiskem tlačítka Na celou obrazovku, nebo stiskem klávesy Esc. Tisk mapy Aplikace umožňuje tisk aktuálního zobrazení mapy včetně legendy. Po stisku tlačítka Tisk se zobrazí rozhraní tisku z aplikace. Zde můžete zvolit formát papíru, náležitosti, které bude vytištěná mapa obsahovat, kvalitu tisku a v případě, že požadujete tisk legendy, můžete definovat její obsah. Rozsah tisku je v mapě znázorněn červeným obdélníkem. Ten můžete měnit změnou hodnoty měřítka exportované mapy v okně nastavení tisku, případně posouvat po mapě po stisku tlačítka Posun rozsahu tisku v mapě. Datum aktualizace: / 13

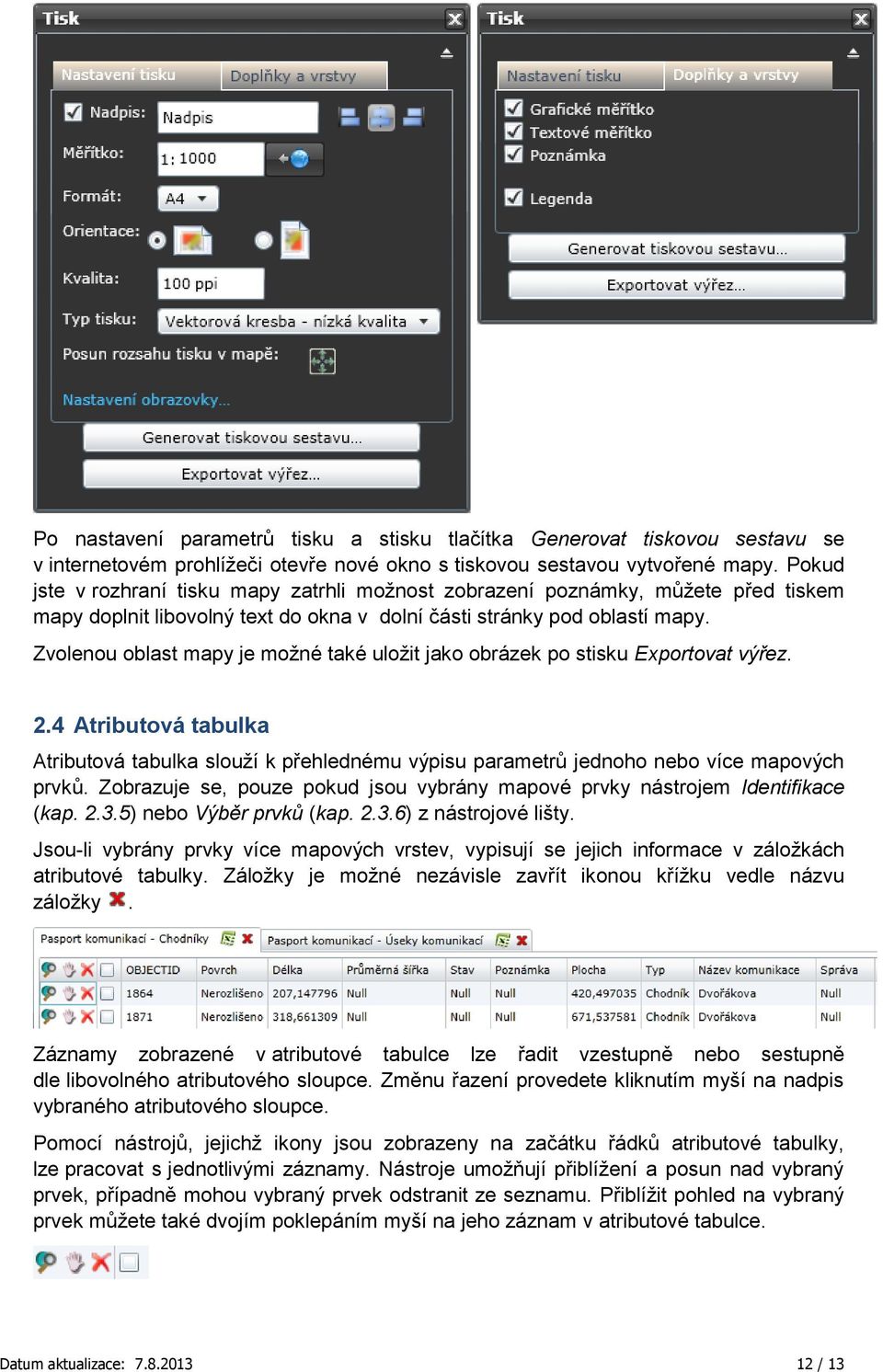

12 Po nastavení parametrů tisku a stisku tlačítka Generovat tiskovou sestavu se v internetovém prohlížeči otevře nové okno s tiskovou sestavou vytvořené mapy. Pokud jste v rozhraní tisku mapy zatrhli možnost zobrazení poznámky, můžete před tiskem mapy doplnit libovolný text do okna v dolní části stránky pod oblastí mapy. Zvolenou oblast mapy je možné také uložit jako obrázek po stisku Exportovat výřez. 2.4 Atributová tabulka Atributová tabulka slouží k přehlednému výpisu parametrů jednoho nebo více mapových prvků. Zobrazuje se, pouze pokud jsou vybrány mapové prvky nástrojem Identifikace (kap ) nebo Výběr prvků (kap ) z nástrojové lišty. Jsou-li vybrány prvky více mapových vrstev, vypisují se jejich informace v záložkách atributové tabulky. Záložky je možné nezávisle zavřít ikonou křížku vedle názvu záložky. Záznamy zobrazené v atributové tabulce lze řadit vzestupně nebo sestupně dle libovolného atributového sloupce. Změnu řazení provedete kliknutím myší na nadpis vybraného atributového sloupce. Pomocí nástrojů, jejichž ikony jsou zobrazeny na začátku řádků atributové tabulky, lze pracovat s jednotlivými záznamy. Nástroje umožňují přiblížení a posun nad vybraný prvek, případně mohou vybraný prvek odstranit ze seznamu. Přiblížit pohled na vybraný prvek můžete také dvojím poklepáním myší na jeho záznam v atributové tabulce. Datum aktualizace: / 13

13 Zaškrtávací políčka v řádcích atributové tabulky umožňují vybrat podmnožinu ze zobrazených prvků, na kterou lze aplikovat výše popsané nástroje hromadně. Pro hromadné zpracování požadavku slouží nástroje, jejichž ikony jsou zobrazeny v řádku názvů sloupců atributové tabulky. Celý obsah jedné záložky atributové tabulky lze uložit do počítače uživatele ve formátu xml, nebo csv (textový soubor s jednotlivými položkami oddělenými čárkou). Export údajů provedete stiskem zelené ikony vedle názvu záložky atributové tabulky. Vaše zpětná vazba je pro nás velice důležitá z hlediska dalšího vývoje aplikace. Veškeré komentáře, nalezené chyby, návrhy, doporučení a potíže prosím posílejte na podpora@georeal.cz. GEOREAL spol. s r.o. Hálkova 12, Plzeň Tel , Fax , Mob georeal@georeal.cz Datum aktualizace: / 13
