1 Informační systém kvality ovzduší v oblasti Polsko-Českého pohraničí ve Slezském a Moravskoslezském regionu Informace o práci ČHMÚ na projektu Libor Černikovský, Zdeněk Blažek, Blanka Krejčí, Vladimíra Volná Český hydrometeorologický ústav Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 1

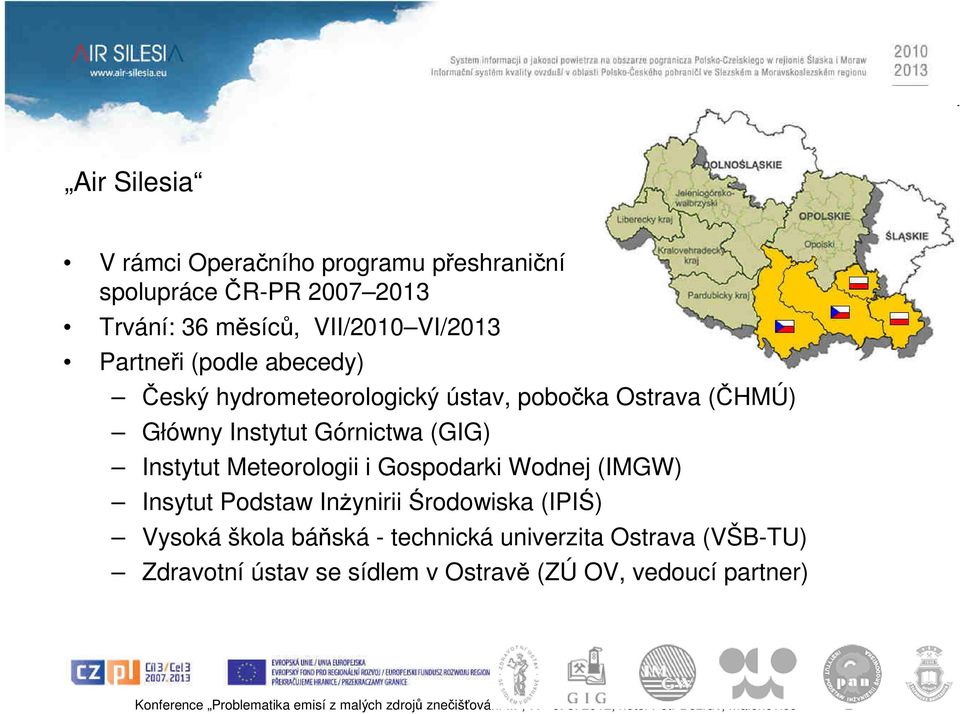

2 Air Silesia V rámci Operačního programu přeshraniční spolupráce ČR-PR Trvání: 36 měsíců, VII/2010 VI/2013 Partneři (podle abecedy) Český hydrometeorologický ústav, pobočka Ostrava (ČHMÚ) Główny Instytut Górnictwa (GIG) Instytut Meteorologii i Gospodarki Wodnej (IMGW) Insytut Podstaw InŜynirii Środowiska (IPIŚ) Vysoká škola báňská - technická univerzita Ostrava (VŠB-TU) Zdravotní ústav se sídlem v Ostravě (ZÚ OV, vedoucí partner) Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 2

3 Dílčí úkol 1: Identifikace problémů kvality ovzduší ve sledované oblasti koordinátor IMGW-PIB Zpracování IMISNÍCH charakteristik Zpracování EMISNÍCH charakteristik Zpracování KLIMATOLOGICKÝCH charakteristik Předáno IMGW-PIB ke sjednocení a publikování závěrečné zprávy Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 3

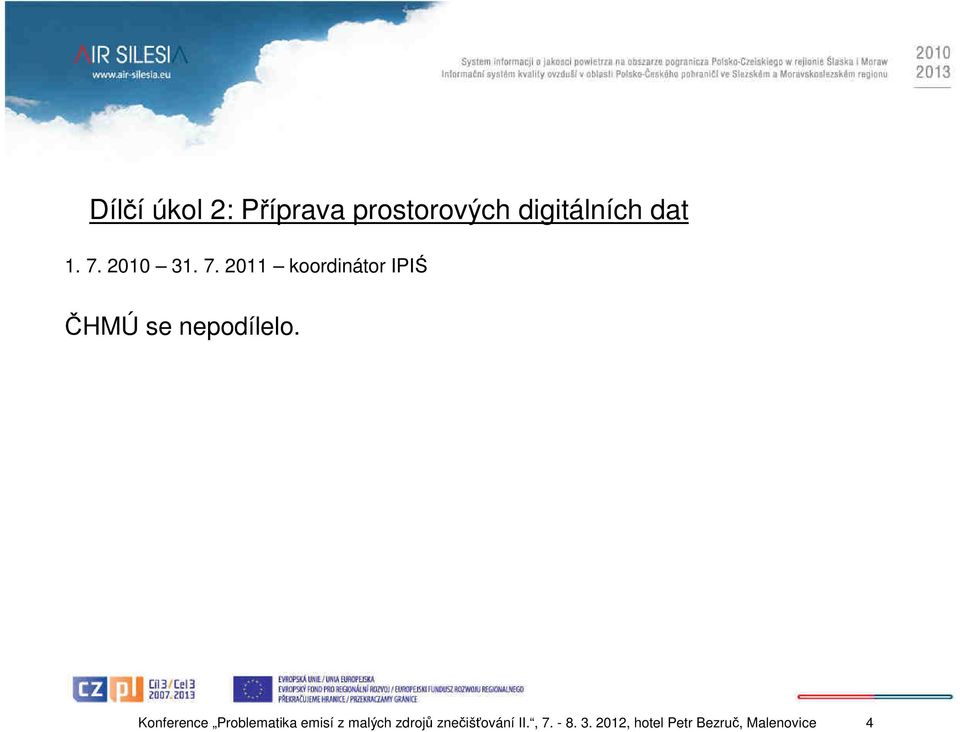

4 Dílčí úkol 2: Příprava prostorových digitálních dat koordinátor IPIŚ ČHMÚ se nepodílelo. Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 4

5 Dílčí úkol 3: Inventarizace a charakteristika zdrojů znečištění (termín ukončení byl posunut na ) koordinátor GIG Emisní podklady (ve spolupráci s Oddělením emisí a zdrojů ČHMÚ Praha) dle dohody mezi partnery projektu pro r a 2010 pro DÚ 5 - Vypracování modelu šíření znečištění ADMOSS. Dosud byly předány údaje REZZO 1 (TZL a PM 10 ) z Moravskoslezského, Olomouckého a Zlínského kraje a REZZO 2 (TZL, PM 10 ) z Moravskoslezského kraje za rok Údaje REZZO 1 (TZL a PM 10 ) z Moravskoslezského, Olomouckého a Zlínského kraje a REZZO 2 (TZL, PM 10 ) z Moravskoslezského kraje za rok 2010 budou předány dle harmonogramu do Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 5

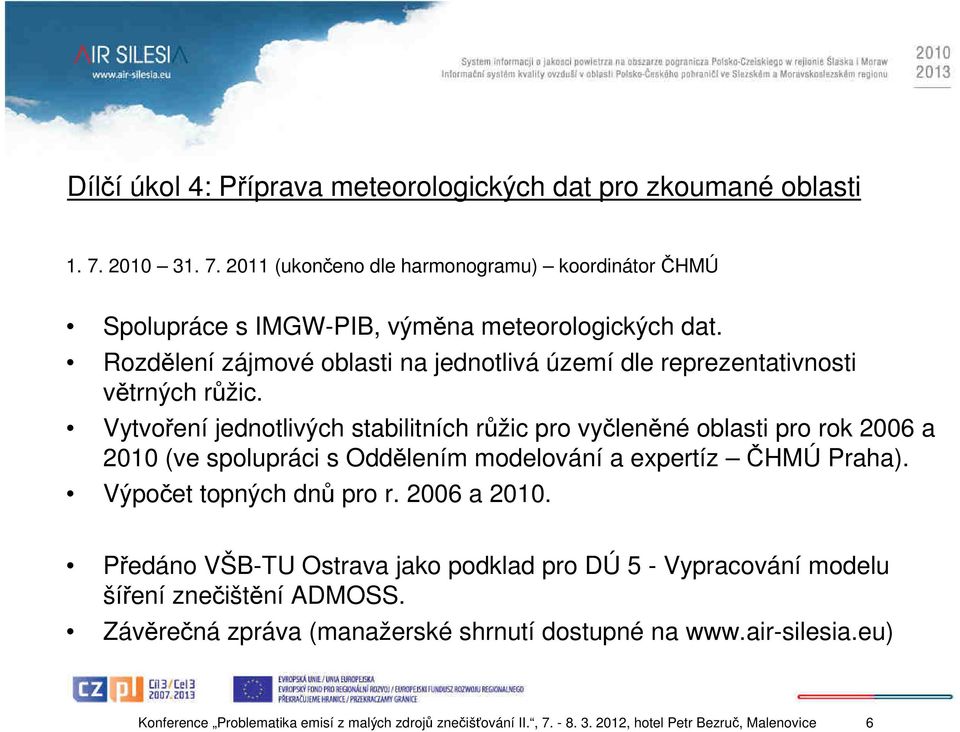

6 Dílčí úkol 4: Příprava meteorologických dat pro zkoumané oblasti (ukončeno dle harmonogramu) koordinátor ČHMÚ Spolupráce s IMGW-PIB, výměna meteorologických dat. Rozdělení zájmové oblasti na jednotlivá území dle reprezentativnosti větrných růžic. Vytvoření jednotlivých stabilitních růžic pro vyčleněné oblasti pro rok 2006 a 2010 (ve spolupráci s Oddělením modelování a expertíz ČHMÚ Praha). Výpočet topných dnů pro r a Předáno VŠB-TU Ostrava jako podklad pro DÚ 5 - Vypracování modelu šíření znečištění ADMOSS. Závěrečná zpráva (manažerské shrnutí dostupné na Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 6

7 Rozdělení do oblastí dle reprezentativnosti větrných růžic 1. Moravská brána 2. Karvinsko 3. Opavsko 4. Třinecko 5. Oderské vrchy a Nízký Jeseník 6. Frýdlant nad Ostravicí a Beskydy 7. Frenštát pod Radhoštěm 8. Valašské Meziříčí 9. oblast Ratiboře 10. oblast Katovic 11. oblast Bielsko-Biale 12. Hornomoravský úval (Olomoucko) 13. Malopolsko (oblast Krakowa) 14. Opolskie wojewodstwo (oblast Opole) 15. Javorníky (Vsetínsko) Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 7

8 Příklad větrné růžice Poznámka: V horách a údolích se mohou větrné růžice pro danou oblast lišit od růžic místních, tuto skutečnost je nutno posoudit při modelování, stejně jako striktní vymezení vnějších okrajů oblastí. ODBORNÝ ODHAD VĚTRNÉ RŮŽICE PRO LOKALITU Karvinsko 2006 platná ve výšce 10 m nad zemí v % podklad pro metodiku výpočtu znečištění ovzduší I. třída stability - velmi stabilní m.s -1 N NE E SE S SW W NW CALM součet 1, , , součet II. třída stability - stabilní m.s -1 N NE E SE S SW W NW CALM součet 1, , , součet III. třída stability - izotermní m.s -1 N NE E SE S SW W NW CALM součet 1, , , součet IV. třída stability - normální m.s -1 N NE E SE S SW W NW CALM součet 1, , , součet V. třída stability - konvektivní m.s -1 N NE E SE S SW W NW CALM součet 1, , , součet celková růžice m.s -1 N NE E SE S SW W NW CALM součet 1, , , Konference Problematika emisí z malých zdrojů znečišťování součet II., , 5.36 hotel 3.90 Petr 6.05 Bezruč, Malenovice

9 Počty topných dnů za kalendářní roky 2006 a 2010 Pro účely tohoto projektu byl zvolen zjednodušený způsob výpočtu počtu topných dnů: Jako topný den byl považován den s průměrnou denní teplotou vzduchu 13 C a nižší v topném obd obí od září do května. stanice / rok Bohumín Ropice Jablunkov Bílá pod Konečnou Lučina Ostrava-Poruba Mošnov Opava Krnov Světlá Hora Rýmařov Vítkov Frenštát pod Radhoštěm Město Albrechtice-Žáry Bělotín Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 9

10 Dílčí úkol 5: Vypracování modelu šíření znečištění ADMOSS koordinátor VŠB-TU Ostrava Příprava nezbytných podkladů pro modelování, konzultace. Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 10

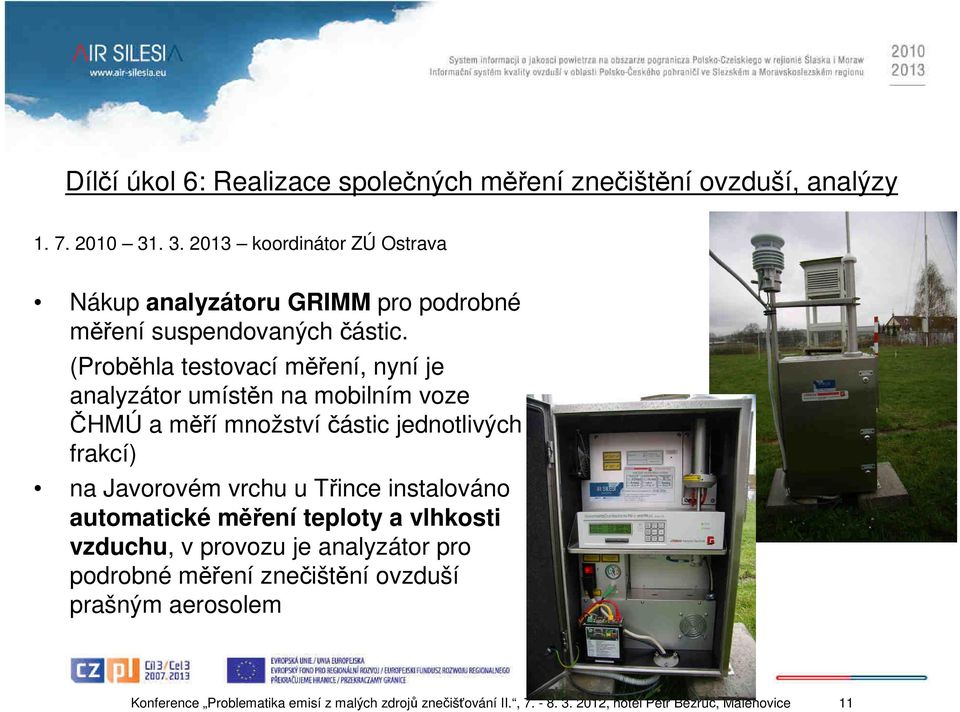

11 Dílčí úkol 6: Realizace společných měření znečištění ovzduší, analýzy koordinátor ZÚ Ostrava Nákup analyzátoru GRIMM pro podrobné měření suspendovaných částic. (Proběhla testovací měření, nyní je analyzátor umístěn na mobilním voze ČHMÚ a měří množstvíčástic jednotlivých frakcí) na Javorovém vrchu u Třince instalováno automatické měření teploty a vlhkosti vzduchu, v provozu je analyzátor pro podrobné měření znečištění ovzduší prašným aerosolem Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 11

12 Vybrané lokality pro měření mobilním vozem v oblasti česko-polského pohraničí: Bolatice v ČR, Pogrzebień v PR (probíhá výběr dalších lokalit) Měření 1) Bolatice: v areálu základní školy v Bolaticích 2) Pogrzebień probíhá (plán: 6 týdnů) - podrobnosti viz: - aktuální naměřené koncentrace znečišťujících látek v ovzduší mobilním vozem ČHMÚ v rámci projektu: (odkaz na tuto stránku je umístěn na stránkách projektu Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 12

13 Analyzátor GRIMM pro podrobné měření suspendovaných částic umístěn na měřicím voze Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 13

14 Umístění mobilního vozu v Bolaticích Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 14

15 Výsledky měření mobilním vozem v Bolaticích Porovnání denních průměrných koncentrací znečišťujících látek v Bolaticích s lokalitami stacionárního imisního monitoringu ČHMÚ v ČR a WIOŚ v PR Bolatice Ostrava- Fifejdy Ostrava- Zábřeh Ostrava- Přívoz Bohumín Věřňovice Studénka Opava- Kateřinky Rybnik Wodzislav SO2 Průměr Maximum Minimum N > NOX Průměr Maximum Minimum PM10 Průměr Maximum Minimum N > CO Průměr Maximum Minimum O3 Průměr Maximum Minimum Benzen Průměr Maximum Minimum Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 15

16 Výsledky měření mobilním vozem v Bolaticích Porovnání denních průměrných koncentrací znečišťujících látek v Bolaticích s lokalitami stacionárního imisního monitoringu ČHMÚ v ČR a WIOŚ v PR SO SO2_XMOUA SO2_TOFFA SO2_TOZRA SO2_TBOMA SO2_TVERA SO2_TSTDA SO2_TOVKA SO2_TOPRA SO2_Rybnik SO2_Wodzislav Koncentrace [µg.m -3 ] Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 16 PM10_XMOUA PM10_TOFFA PM10_TOZRA PM10_TBOMA PM10_TVERA PM10_TSTDA PM10_TOVKA PM10_TOPRA PM10_Rybnik PM10_Wodzislav Koncentrace [µg.m -3 ] PM 10 Podrobná data: zachycení místního vlivu lokálních zdrojů vytápění. Ve dnech s celkově nižším znečištěním výskyt špiček koncentrací benzenu a PM10

17 Výsledky měření mobilním vozem v Bolaticích větrné a škodlivostní růžice Imisní zatížení při bezvětří: % SO 2 PM 10 SZ SSZ S SSV SV SZ SSZ S SSV SV ZSZ VSV ZSZ 13 8 VSV 5 3 Z 0 V Z -2 V ZJZ VJV ZJZ VJV JZ JV JZ JV JJZ J JJV JJZ J JJV Větrná růžice v % průměrná konc. SO2 v µg.m-3 /2 imisní zatížení SO2 v % maximální konc. SO2 v µg.m-3 /2 Větrná růžice v % průměrná konc. PM10 v µg.m-3 /5 imisní zatížení PM10 v % maximální konc. PM10 v µg.m-3 /8 Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 17

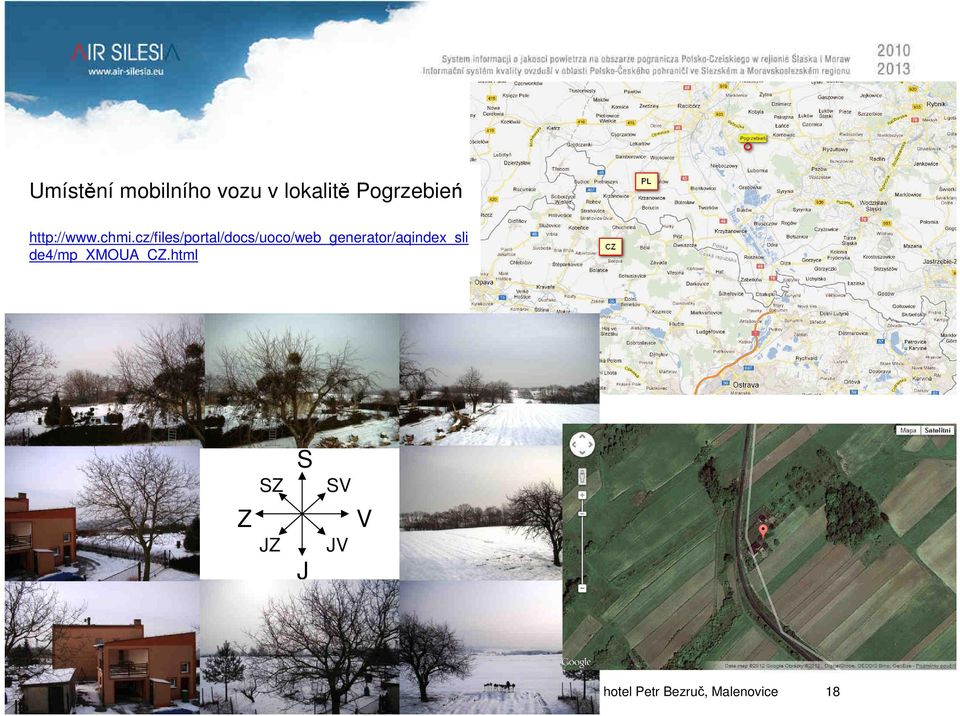

18 Umístění mobilního vozu v lokalitě Pogrzebień de4/mp_xmoua_cz.html SZ S SV Z JZ J JV V Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 18

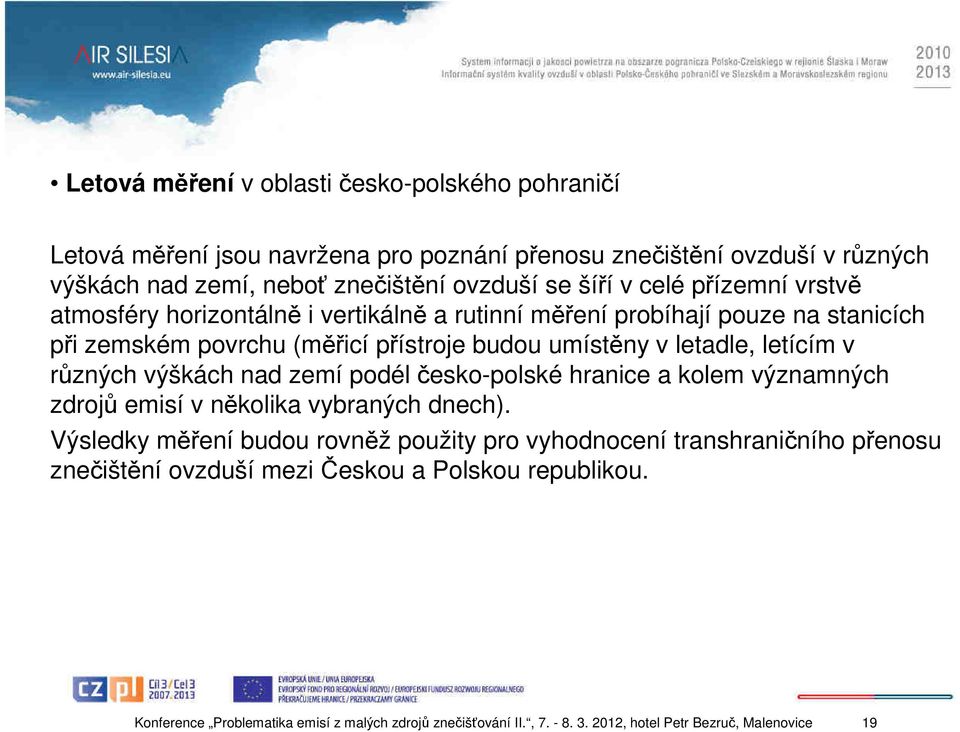

19 Letová měření v oblasti česko-polského pohraničí Letová měření jsou navržena pro poznání přenosu znečištění ovzduší v různých výškách nad zemí, neboť znečištění ovzduší se šíří v celé přízemní vrstvě atmosféry horizontálně i vertikálně a rutinní měření probíhají pouze na stanicích při zemském povrchu (měřicí přístroje budou umístěny v letadle, letícím v různých výškách nad zemí podél česko-polské hranice a kolem významných zdrojů emisí v několika vybraných dnech). Výsledky měření budou rovněž použity pro vyhodnocení transhraničního přenosu znečištění ovzduší mezi Českou a Polskou republikou. Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 19

20 Dílčí úkol 7: Prognózování koncentrací znečištění v jednotlivých pásmech koordinátor IMGW-PIB Předávání imisních a meteorologických dat mezi ČHMÚ a IMGW-PIB k podrobnému zkoumání. Hodnocení imisně-meteorologických vztahů. Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 20

21 Dílčí úkol 8: Hodnocení transhraničního přenosu znečišťujících látek koordinátor VŠB-TU Ostrava a ČHMÚ Předávání imisních a meteorologických dat mezi ČHMÚ a IMGW-PIB Dvojjazyčná česko-polská odborně-populární publikace popisující meteorologické podmínky v regionu a jejich vliv na úroveň znečištění ovzduší (společně s IMGW), pracovní název: Meteorologicko-imisní vztahy v oblasti Polsko-Českého pohraničí ve Slezském a Moravskoslezském regionu (Meteorologiczno-imisyjne warunki na obszarze Pogranicza Polsko- Czeskiego w rejionie Ślaska i Morawy) Konference Problematika emisí z malých zdrojů znečišťování II., , hotel Petr Bezruč, Malenovice 21

22 Osnova publikace 1) Úvod Úroveň znečištění ovzduší v zájmové oblasti projektu v rámci Evropy, vymezení zájmové oblasti a období zpracování 2) Fyzickogeografické charakteristiky zájmové oblasti Souhrnné informace s využitím podkladů získaných v rámci zpracování závěrečné zprávy DÚ 1 projektu Identifikace problémů kvality ovzduší ve sledované oblasti. 3) Meteorologické prvky ovlivňující úroveň znečištění ovzduší Použitá data: MS Mošnov, Ostrava- Poruba, Lučina, Lysá hora, Červená, - MS Katowice, Racibórz, Bielsko-Biała Směr a rychlost proudění - Vertikální stabilita atmosféry, teplota vzduchu, atmosférické srážky, vlhkost, tlak, sluneční svit) 22

23 4) Vyhodnocení imisní situace v zájmové oblasti - Použitý materiál dostupné monitorovací stanice, 10/ / Imisní úroveň ve sledované oblasti popis imisní situace v celé sledované oblasti na základě výsledků měření použitých imisních stanic souhrnně za období a za zimní období 2005/6 2010/11 (stručně budou hodnoceny výsledky měření SO 2, NO 2, O 3, benzenu, těžkých kovů v PM 10 a benzo(a)pyrenu v PM 10, podrobněji budou hodnoceny výsledky měření PM 10 a PM 2,5 ) 5) Meteorologické podmínky pro vznik epizod s vysokými koncentracemi znečišťujících látek -Metodika pro výběr epizod s vysokými koncentracemi znečišťujících látek -Identifikace meteorologických faktorů ovlivňujících vznik epizod -Meteorologické charakteristiky epizod s vysokými koncentracemi znečišťujících látek -Vliv meteorologických faktorů na vznik epizod s vysokými koncentracemi znečišťujících látek -Příklady epizod s vysokými koncentracemi znečišťujících látek (analýza příčin, popis průběhů) -Možnosti předpovědi epizod s vysokými koncentracemi znečišťujících látek -Hodnocení meteorologicko-imisních vztahů na základě využití výsledků kapitol 3 a 4 23

24 24

25 25

26 26

27 160 Aritmetické průměry denních koncentrací PM µg.m / / / / / /11 Boh CeT FrM Hav Kar Opa OsF OsZ Stu TrK BiB Cie DaG Gli Kat Ryb Tych Wod Zab Zyw MSk SLw

28 60 Relativníčetnosti denních koncentrací PM 10 > 100 µg.m % / / / / / /11 Boh CeT FrM Hav Kar Opa OsF OsZ Stu TrK BiB Cie DaG Gli Kat Ryb Tych Wod Zab Zyw MSk SLw

29 Dílčí úkol 9: Vypracování systému předávání informací o znečištění ovzduší koordinátor VŠB a GIG Oficiálních stránky projektu: Popis projektu, průběžné informace o plnění projektu: aktuality, zprávy z workshopů a konferencí, závěrečné zprávy dílčích úkolů, informace o měření, Odkazy/výsledky měření znečištění ovzduší

30 Děkuji za pozornost
