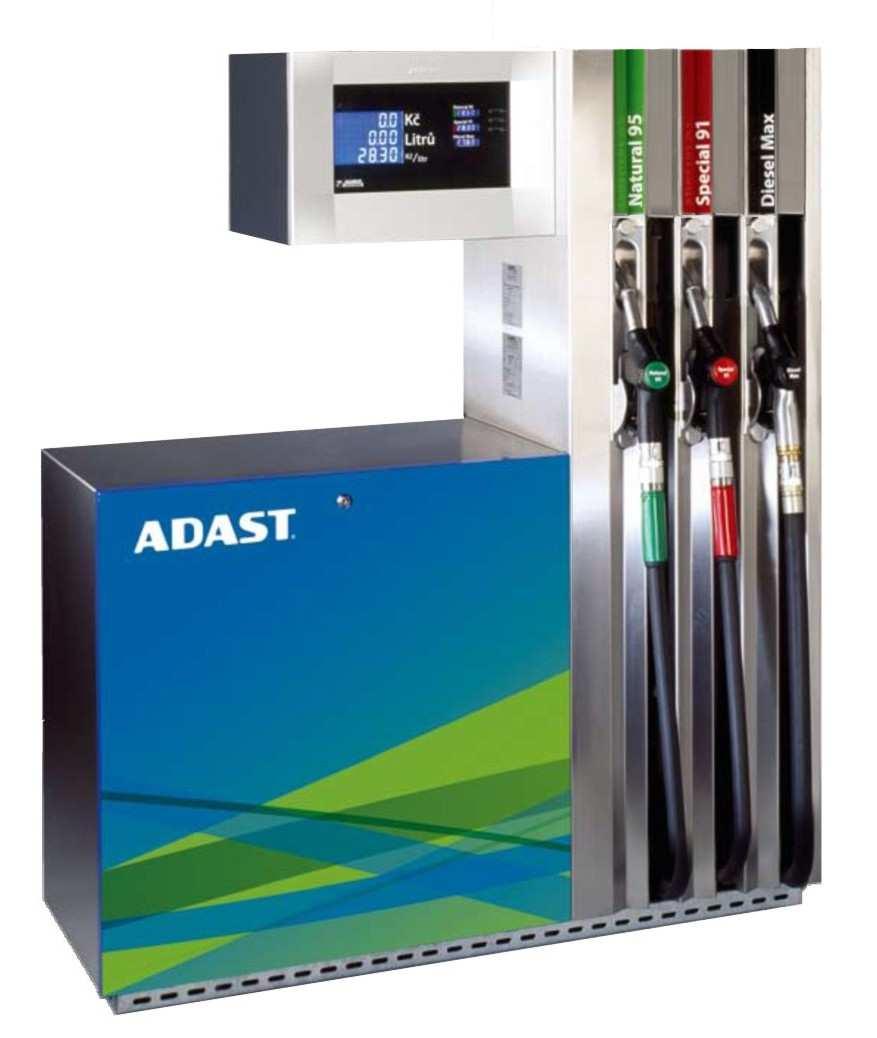

1 KATALOG NÁHRADNÍCH DÍLŮ SPARE PARTS BOOK ERSATZTEILKATALOG KATALOG CZĘŚCI ZAMIENNYCH КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ MAJOR V-line R 46xx.xxx Výdejní stojan na kapalná paliva Fuel Dispenser Zapfsäule Dystrybutor paliw Раздаточная колонка MKT

2 Specifikace náhradních dílů dle výrobního čísla stojanu. Specifications of spare parts according to the production number of the fuel dispenser. Spezifikation der Ersatzteile laut Produktionsnummer der Zapfsäule. Specyfikacja części zamiennych według numeru fabrycznego dystrybutora. Спецификация запасных частей согласно прoизводственному номеру колонки. * Nepoužito It does not used Nichtverwendete Niewykorzystane Неиспользованно

3 1 Výdejní stojan příslušenství Fuel Dispenser accessories Zapfsäule Zubehör Dystrybutor paliw wyposażenie dodatkowe Tопливораздаточная колонка принадлежности Skelet V-line R 46xx Skeleton V-line R 46xx Skelett V-line R 46xx Szkielet V-line R 46xx Скелет V-line R 46xx Skříň montáž Case mounting Kasten Montage Szafa montaż Коробка монтаж Maska montáž Front cover of dial mounting Maske des Zifferblattes Montage Maska montaź Переднее покрытие циферблата Hydraulika V-line R 46xx Hydraulics V-line R 46xx Hydraulik V-line R 46xx Hydraulika V-line R 46xx Гидравлика V-line R 46xx Hydraulická jednotka MPD Hydraulic unit MPD Hydraulische Einheit MPD Zespół hydrauliczny MPD Гидравлический узел MPD Odsávání par V-line R 46xx Vapour recovery V-line R 46xx Dampfabsaugung V-line R 46xx Odsysanie oparów V-line R 46xx Обратный отвод паров V-line R 46xx Řídicí elektronika Control electronic Steuerelektronik Elektronika sterowania Управляющая электроника Ostatní řídicí elektronika Other control electronic Andere Steuerelektronik Pozostała elektronika sterowania Остальная управляющая электроника Elektrické díly Electric pаrts Elektroteile Elementy elektryczne Электрические детали Rozvodné krabice Distribution boxes Verteilungsdose Puszki rozdzielcze Распределительные коробки Měřidlo - samostatný katalog náhradních dílů Metering unit - separate spare parts book Messer - selbstständig Ersatzteilkatalog Przepływomierz oddzielny katalog części zamiennych Измеритель - раздельный каталог запасных частей

4 Výdejní stojan příslušenství Fuel Dispenser accessories Zapfsäule Zubehör Dystrybutor paliw wyposażenie dodatkowe Раздаточная колонка принадлежности 4

5 Výdejní stojan příslušenství Fuel Dispenser accessories Zapfsäule Zubehör Dystrybutor paliw wyposażenie dodatkowe Раздаточная колонка принадлежности Nazwa części Popis Description Beschreibung Opis Oписание 1a ZVA ELAFLEX Q max 40 l/min V ZVA 3M.1 ELAFLEX Výdejní pistole DN 19 Dispensing nozzle DN 19 Zapfpistole DN 19 Pistolet do dystrybucji DN 19 Раздаточный пистолет DN 19 bez odsávání par without vapour recovery ohne Dampfabsaugung bez odsysania oparów без обратного отвода паров 1b ZVA ELAFLEX Q max 40 l/min V ZVA 3M.1R ELAFLEX Výdejní pistole DN 16 Dispensing nozzle DN 16 Zapfpistole DN 16 Pistolet do dystrybucji DN 16 Раздаточный пистолет DN 16 bez odsávání par without vapour recovery ohne Dampfabsaugung bez odsysania oparów без обратного отвода паров 1c ZVA ELAFLEX Q max 40 l/min V ZVA 3M.1 SSB ELAFLEX Výdejní pistole DN 19 Dispensing nozzle DN 19 Zapfpistole DN 19 Pistolet do dystrybucji DN 19 Раздаточный пистолет DN 19 bez odsávání par s trhací spojkou without vapour recovery with rupture coupling ohne Dampfabsaugung mit Abreisskupplung bez odsysania oparów z złączką rozrywalną без обратного отвода паров с разрывной муфтой 1d ZVA ELAFLEX Q max 40 l/min V ZVA 3M.1R SSB ELAFLEX Výdejní pistole DN 16 Dispensing nozzle DN 16 Zapfpistole DN 16 Pistolet do dystrybucji DN 16 Раздаточный пистолет DN 16 bez odsávání par s trhací spojkou without vapour recovery with rupture coupling ohne Dampfabsaugung mit Abreisskupplung bez odsysania oparów z złączką rozrywalną без обратного отвода паров с разрывной муфтой 2 Q max 80, 130 l/min V ZVA 25.3M.1 FS5bar ELAFLEX Výdejní pistole Dispensing nozzle Zapfpistole Pistolet do dystrybucji Раздаточный пистолет bez odsávání par without vapour recovery ohne Dampfabsaugung bez odsysania oparów без обратного отвода паров 3a ZVA ELAFLEX Q max 40 l/min V ZVA X203M GRV3 ELAFLEX Výdejní pistole DN 16 Dispensing nozzle DN 16 Zapfpistole DN 16 Pistolet do dystrybucji DN 16 Раздаточный пистолет DN 16 s odsáváním par with vapour recovery system mit Dampfabsaugung z odsysaniem oparów с обратным отводом паров 3b ZVA ELAFLEX Q max 40 l/min V ZVA X203M GRV3 BL ELAFLEX Výdejní pistole DN 16 Dispensing nozzle DN 16 Zapfpistole DN 16 Pistolet do dystrybucji DN 16 Раздаточный пистолет DN 16 s odsáváním par with vapour recovery system mit Dampfabsaugung z odsysaniem oparów с обратным отводом паров 4 Q max 40l/min Trhací spojka ELAFLEX Rupture coupling ELAFLEX Abreisskupplung ELAFLEX Złączka rozrywalna ELAFLEX Разрывная муфта ELAFLEX bez odsávání par without vapour recovery ohne Dampfabsaugung bez odsysania oparów без обратного отвода паров 5

6 Výdejní stojan příslušenství Fuel Dispenser accessories Zapfsäule Zubehör Dystrybutor paliw wyposażenie dodatkowe Раздаточная колонка принадлежности 4 Q max 80, 130 l/min 5 ELAFLEX Q max 40 l/min 6 80, 130 l/min 7 40, 80, 130 l/min 8 40 l/min l/min Benennung des Teiles Trhací spojka ELAFLEX Rupture coupling ELAFLEX Abreisskupplung ELAFLEX Złączka rozrywalna ELAFLEX Разрывная муфта ELAFLEX Trhací spojka ELAFLEX Rupture coupling ELAFLEX Abreisskupplung ELAFLEX Złączka rozrywalna ELAFLEX Разрывная муфта ELAFLEX Přechodka M42x1,5/M34x1,5 Reducer M42x1,5/M34x1,5 Übergangsstück М42x1,5/M34x1,5 Przejściówka M42x1,5/M34x1,5 Переход M42x1,5/M34x1,5 Hledítko G 1 Sight glass G 1 Schauglas G 1 Wziernik G 1 Смотровoй индикатор G 1 Hledítko M34 Sight glass M34 Schauglas M34 Wziernik M34 Смотровoй индикатор M34 Trubka hledítka Sight glass tube Schauglasrohr Rura wziernika Трубка смотр. индикаторa Těsnicí kroužek FPM 8x2 Sealing ring FPM 8x2 Dichtungsring FPM 8x2 Uszczel. pierścień FPM 8x2 Уплотнит. кольцо FPM 8x2 Přechodka G 1 /M34 Reducer G 1 /M34 Übergangsstűck G 1 /M34 Przejściówka G 1 /M34 Переход G 1 /M34 Výdejní hadice DN 16 5,5 Dispensing hose DN 16 5,5 Zapfschlauch DN 16 5,5 Wąż do dystrybucji DN 16 5,5 Раздаточный шланг DN 16 5,5 Leden January Januar, Styczeń Январь Popis Description Beschreibung Opis Oписание bez odsávání par without vapour recovery ohne Dampfabsaugung bez odsysania oparów без обратного отвода паров s odsáváním par with vapour recovery system mit Dampfabsaugung z odsysaniem oparów с обратным отводом паров při montáži poz at mounting pos auf Montage pos podczas montażu poz при монтаже поз bez odsávání par without vapour recovery ohne Dampfabsaugung bez odsysania oparów без обратного отвода паров s odsáváním par with vapour recovery system mit Dampfabsaugung z odsysaniem oparów с обратным отводом паров při montáži poz. 8 at mounting pos. 8 auf Montage pos. 8 podczas montażu poz. 8 при монтаже поз. 8 při montáži poz. 8 at mounting pos. 8 auf Montage pos. 8 podczas montażu poz. 8 при монтаже поз. 8 při montáži poz. 8 at mounting pos. 8 auf Montage pos. 8 podczas montażu poz. 8 при монтаже поз. 8 bez odsávání par without vapour recovery ohne Dampfabsaugung bez odsysania oparów без обратного отвода паров 6

7 Výdejní stojan příslušenství Fuel Dispenser accessories Zapfsäule Zubehör Dystrybutor paliw wyposażenie dodatkowe Раздаточная колонка принадлежности Benennung des Teiles Popis Description Beschreibung Opis Oписание l/min Výdejní hadice DN 21 5,5 Dispensing hose DN 21 5,5 Zapfschlauch DN 21 5,5 Wąż do dystrybucji DN 21 5,5 Раздаточный шланг DN 21 5,5 bez odsávání par without vapour recovery ohne Dampfabsaugung bez odsysania oparów без обратного отвода паров l/min Výdejní hadice DN 25 5,5 Dispensing hose DN 25 5,5 Zapfschlauch DN 25 5,5 Wąż do dystrybucji DN 25 5,5 Раздаточный шланг DN 25 5,5 bez odsávání par without vapour recovery ohne Dampfabsaugung bez odsysania oparów без обратного отвода паров l/min Výdejní hadice koaxiální 5,5 Coaxial dispensing hose 5,5 Koaxialzapfschlauch 5,5 Wąż współosiowy 5,5 Коаксиальный шланг 5,5 s odsáváním par with vapour recovery system mit Dampfabsaugung z odsysaniem oparów с обратным отводом паров 16 40, 80, 130 l/min Těsnicí kroužek 34x40 Sealing ring 34x40 Dichtungsring 34x40 Uszczel. pierścień 34x40 Уплотнит. кольцо 34x40 bez odsávání par without vapour recovery ohne Dampfabsaugung bez odsysania oparów без обратного отвода паров 7

8 V-line R 46xx.xxx Skelet V-line R 46xx Skeleton V-line R 46xx Skelett V-line R 46xx Szkielet V-line R 46xx Скелет V-line R 46xx 8

9 Skelet V-line R 46xx Skeleton V-line R 46xx Skelett V-line R 46xx Szkielet V-line R 46xx Скелет V-line R 46xx Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа Hydraulika (Ks) Hydraulics (Pcs) Hydraulik (St) Hydraulika (Szt) Гидравлика (Шт) Hadic. modul Ks Hose module (Pcs) Schlauchmodul (St) Moduł wężów (Szt) Шланг. модуль (Шт) 1a Základ 1P Basement 1P Fundament 1P Baza 1P Фундамент 1P b Základ 2P Basement 2P Fundament 2P Baza 2P Фундамент 2P 2 2 1c Základ 3P Basement 3P Fundament 3P Baza 3P Фундамент 3P 3 3 1d Základ 4P Basement 4P Fundament 4P Baza 4P Фундамент 4P Sloup MPD RE Column MPD RE Säule MPD RE Kolumna MPD RE Столб MPD RE Konzola vnější Outside bracket Aussenkonsole Konsola zewnętrzna Внешняя консоль Stojina Stile Stiel Ścianka Стойка Nosník hadice RET Hose support RET Schlauchträger RET Belka węża RET Балка шлангa RET 6a Dno HMR 1P Bottom HMR 1P Boden HMR 1P Dno HMR 1P Дно HMR 1P b Dno HMR 2P Bottom HMR 2P Boden HMR 2P Dno HMR 2P Дно HMR 2P

10 Skelet V-line R 46xx Skeleton V-line R 46xx Skelett V-line R 46xx Szkielet V-line R 46xx Скелет V-line R 46xx Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа 6c d a b c a b Dno HMR 3P Bottom HMR 3P Boden HMR 3P Dno HMR 3P Дно HMR 3P Dno HMR 4P Bottom HMR 4P Boden HMR 4P Dno HMR 4P Дно HMR 4P Skříň montáž Case mounting Kasten Montage Szafa mont. Коробка монтаж Kazeta s navijákem Casette with hose winding Kassette mit Schlauchenwinde Kaseta z wciąganiem wężów Кассета с втягив. шлангов Distance Distance Distanz Dystans Дистанция Kryt integrální 2P INTEGRAL cover 2P Verkleidung INTEGRAL 2P Osłona INTEGRAL 2P Покрытие INTEGRAL 2P Kryt integrální 3P INTEGRAL cover 3P Verkleidung INTEGRAL 3P Osłona INTEGRAL 3P Покрытие INTEGRAL 3P Kryt integrální 4P INTEGRAL cover 4P Verkleidung INTEGRAL 4P Osłona INTEGRAL 4P Покрытие INTEGRAL 4P Dveře 2P Door 2P Tür 2P Drzwi 2P Дверь 2P Dveře 3P Door 3P Tür 3P Drzwi 3P Дверь 3P Hydraulika (Ks) Hydraulics (Pcs) Hydraulik (St) Hydraulika (Szt) Гидравлика (Шт) Hadic. modul Ks Hose module (Pcs) Schlauchmodul (St) Moduł wężów (Szt) Шланг. модуль (Шт)

11 Skelet V-line R 46xx Skeleton V-line R 46xx Skelett V-line R 46xx Szkielet V-line R 46xx Скелет V-line R 46xx Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа Hydraulika (Ks) Hydraulics (Pcs) Hydraulik (St) Hydraulika (Szt) Гидравлика (Шт) Hadic. modul Ks Hose module (Pcs) Schlauchmodul (St) Moduł wężów (Szt) Шланг. модуль (Шт) 11c Dveře 4P Door 4P Tür 4P Drzwi 4P Дверь 4P a Kryt HAMO 1PR HAMO cover 1PR Verkleidung HAMO 1PR Osłona HAMO 1PR Покрытие HAMO 1PR a Kryt HAMO 1PR-NR HAMO cover 1PR-NR Verkleidung HAMO 1PR -NR Osłona HAMO 1PR-NR Покрытие HAMO 1PR-NR b Kryt HAMO 2PR HAMO cover 2PR Verkleidung HAMO 2PR Osłona HAMO 2PR Покрытие HAMO 2PR b Kryt HAMO 2PR-NR HAMO cover 2PR-NR Verkleidung HAMO 2PR-NR Osłona HAMO 2PR-NR Покрытие HAMO 2PR-NR c Kryt HAMO 3PR-NR HAMO cover 3PR-NR Verkleidung HAMO 3PR-NR Osłona HAMO 3PR-NR Покрытие HAMO 3PR-NR c Kryt HAMO 3PR-NR HAMO cover 3PR-NR Verkleidung HAMO 3PR-NR Osłona HAMO 3PR-NR Покрытие HAMO 3PR-NR d Kryt HAMO 4PR HAMO cover 4PR Verkleidung HAMO 4PR OsłonaHAMO 4PR Покрытие HAMO 4PR d Kryt HAMO 4PR-NR HAMO cover 4PR-NR Verkleidung HAMO 4PR-NR Osłona HAMO 4PR-NR Покрытие HAMO 4PR-NR

12 Skelet V-line R 46xx Skeleton V-line R 46xx Skelett V-line R 46xx Szkielet V-line R 46xx Скелет V-line R 46xx Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа Kryt HM boční - RE HM side cover - RE Seitenverkleidung HM - RE Osłona boczna HM - RE Покрытие боковое HM - RE Kryt HM boční - RE HM side cover - RE Seitenverkleidung HM RE Osłona boczna HM - RE Покрытие боковое HM - RE Krytka šroubení RE Screwing cover RE Abdeckung der Verschraubung RE Osłona ośrubowania RE Крышка резьбы RE Krytka šroubení RE Screwing cover RE Abdeckung der Verschraubung RE Osłona ośrubowania RE Крышка резьбы RE Podložka vzpěry 1 Brace washer 1 Unterlage der Steifung 1 Podkładka wspornika 1 Шайба растяжки 1 Podložka vzpěry 2 Brace washer 2 Unterlage der Steifung 2 Podkładka wspornika 2 Шайба растяжки 2 Vzpěra SPR Brace SPR Steife SPR Wspornik SPR Растяжка SPR Jazyk Holder Haltesstück Język Захват Jazyk KVP Holder KVP Haltesstück KVP Język KVP Захват KVP July Juli Hydraulika (Ks) Hydraulics (Pcs) Hydraulik (St) Hydraulika (Szt) Гидравлика (Шт) Hadic. modul Ks Hose module (Pcs) Schlauchmodul (St) Moduł wężów (Szt) Шланг. модуль (Шт) 12

13 Skelet V-line R 46xx Skeleton V-line R 46xx Skelett V-line R 46xx Szkielet V-line R 46xx Скелет V-line R 46xx Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа Hydraulika (Ks) Hydraulics (Pcs) Hydraulik (St) Hydraulika (Szt) Гидравлика (Шт) Hadic. modul Ks Hose module (Pcs) Schlauchmodul (St) Moduł wężów (Szt) Шланг. модуль (Шт) Konzola VP/RE Bracket VP/RE Konsole VP/RE Konsola VP/RE Kонсоль VP/RE Konzola VP/RE Bracket VP/RE Konsole VP/RE Konsola VP/RE Kонсоль VP/RE Distance krytu Cover distance Verkleidungsdistanz Dystans osłony Дистанция покрытия Nosič krytu HM Cover Carrar HM Verkleidungsträger HM Uchwyt osłony HM Держатель покрытия HM Čep Pin Zapfen Czop Цапфа Podložka distanční Distance washer Distanzunterlage Podkładka dystansowa Шайба дистанционная Podložka distanční Distance washer Distanzunterlage Podkładka dystansowa Шайба дистанционная Zámek Lock Schloss Zamek Замок V Zámek T1316 Lock T1316 Schloss T1316 Zamek T1316 Замок T

14 Skelet V-line R 46xx Skeleton V-line R 46xx Skelett V-line R 46xx Szkielet V-line R 46xx Скелет V-line R 46xx Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа a b Doraz Backstop Anschlag Opora Упор Kluznice Slide Gleitschiene Szyna ślizgowa Направляющая Konzola RKBO Bracket RKBO Konsole RKBO Konsola RKBO Kонсоль RKBO Konzola RKU Bracket RKU Konsole RKU Konsola RKU Kонсоль RKU bez odsávání par without vapour recovery ohne Dampfabsaugung bez odsysania oparów без обратного отвода паров s odsáváním par with vapour recovery system mit Dampfabsaugung z odsysaniem oparów с обратным отводом паров 14

15 Skříň montáž Case mounting Kasten Montage Szafa montaż Коробка монтаж 15

16 Skříň montáž Case mounting Kasten Montage Szafa montaż Коробка монтаж Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа a 2b 2c Skříň svarek Case weldment Kasten Schweißstück Szafa spawana Коробка сварная деталь Maska montáž Front cover of dial mounting Maske Montage Maska montaż Переднее покрытие монтаж Maska BPR DJC - O - montáž Front cover of dial BPR DJC - O mounting Maske BPR DJC - O Montage Maska BPR DJC - O montaż Переднее покрытие BPR DJC - O монтаж Maska PRE DJC - O - montáž Front cover of dial PRE DJC - O mounting Maske PRE DJC - O Montage Maska PRE DJC - O montaż Переднее покрытие BPR DJC - O монтаж Maska plná - montáž Full front cover mounting Vollwandigmaske Montage Maska pełna montaż Маска пoлная монтаж Vzpěra zajišťovací Guard brace Sperrspreize Podpora bezpieczeństwa Растяжка крепежная Těsnění s kov. výztuží Gasket with metal support Dichtung mit Metallbewehrung Uszczelka z usztywnieniem metalowym Уплотнение с стальным креплением Závora odjišťovací Release bar Entsicherungsriegel Zasuwa Поднимающийся запор Šroub M 5 x 12 Screw M 5 x 12 Schraube M 5 x 12 Śruba M 5 x 12 Винт M 5 x 12 Matice M 5 Nut M 5 Mutter M 5 Nakrętka M 5 Гайка M 5 16

17 Skříň montáž Case mounting Kasten Montage Szafa montaż Коробка монтаж Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа Podložka 6,4 x 20 - nerez Washer 6,4 x 20 steinless steel Unterlegscheibe 6,4 x 20 - rostfrei Podkładka 6,4 x 20 - nierdzewna Шайба 6,4 x 20 - нержавешщая Závlačka 1,6 x 12 Split pin 1,6 x 12 Splint 1,6 x 12 Zawleczka 1,6 x 12 Шплинт 1,6 x 12 Zámek Lock Schloss Zamek Замок 17

18 Maska montáž Front cover of dial mounting Maske des Zifferblattes Montage Maska montaź Переднее покрытие циферблата монтаж 18

19 Maska montáž Front cover of dial mounting Maske des Zifferblattes Montage Maska montaź Переднее покрытие циферблата монтаж Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа Číselník univerzální Universal dial Zifferblatt universal Podzielnia tarczowa univerzalna Универсальный циферблат Číselník DJC - O DJC - O dial Zifferblatt DJC - O Podzielnia tarczowa DJC - O DJC - O циферблат Závěs masky Hinge of front cover Maskescharnier Zawieszenie maski Навеска переднего покрытия Distance číselníku Dial distance Zifferblattdistanz Dystans podzielni tarcz. Дистанция циферблата Distance číselníku Dial distance Zifferblattdistanz Dystans podzielni tarcz. Дистанция циферблата Šroub M 5 x 12 Screw M 5 x 12 Schraube M 5 x 12 Śruba M 5 x 12 Винт M 5 x 12 Matice M 5 Nut M 5 Mutter M 5 Nakrętka M 5 Гайка M 5 Podložka 5,3 nerez Washer 5,3 stainless steel Unterlegscheibe 5,3 rostfrei Podkładka 5,3 nierdzewna Шайба 5,3 нержавеющая Matice M 4 Nut M 4 Mutter M 4 Nakrętka M 4 Гайка M 4 19

20 Maska montáž Front cover of dial mounting Maske des Zifferblattes Montage Maska montaź Переднее покрытие циферблата монтаж Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа Podložka 4,3 nerez Washer 4,3 stainless steel Unterlegscheibe 4,3 rostfrei Podkładka 4,3 nierdzewna Шайба 4,3 нержавеющая Podložka 5,3 Washer 5,3 Unterlegscheibe 5,3 Podkładka 5,3 Шайба 5,3 20

21 Hydraulika V-line R 46xx Hydraulics V-line R 46xx Hydraulik V-line R 46xx Hydraulika V-line R 46xx Гидравлика V-line R 46xx 21

22 Hydraulika V-line R 46xx Hydraulics V-line R 46xx Hydraulik V-line R 46xx Hydraulika V-line R 46xx Гидравлика V-line R 46xx Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа 1 5a a b b c a a b b Hydraulická jednotka MPD Hydraulic unit MPD Hydraulische Einheit MPD Zespół hydrauliczny MPD Гидравлический узел MPD Trubka L1R Tube L1R Rohr L1R Rura L1R Трубка L1R Trubka L1R II Tube L1R II Rohr L1R II Rura L1R II Трубка L1R II Trubka L1RM Tube L1RM Rohr L1RM Rura L1RM Трубка L1RM Trubka L1RM II Tube L1RM II Rohr L1RM II Rura L1RM II Трубка L1RM II Trubka L1RSM Tube L1RSM Rohr L1RSM Rura L1RSM Трубка L1RSM Trubka P1R Tube P1R Rohr P1R Rura P1R Трубка P1R Trubka P1R II Tube P1R II Rohr P1R II Rura P1R II Трубка P1R II Trubka P1RM Tube P1RM Rohr P1RM Rura P1RM Трубка P1RM Trubka P1RM II Tube P1RM II Rohr P1RM II Rura P1RM II Трубка P1RM II Qmax l/min 40, 80,

23 Hydraulika V-line R 46xx Hydraulics V-line R 46xx Hydraulik V-line R 46xx Hydraulika V-line R 46xx Гидравлика V-line R 46xx Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа 6c a a b c * 8a a b b c Trubka P1RSM Tube P1RSM Rohr P1RSM Rura P1RSM Трубка P1RSM Trubka L2R Tube L2R Rohr L2R Rura L2R Трубка L2R Trubka L2R II Tube L2R II Rohr L2R II Rura L2R II Трубка L2R II Trubka L2RM Tube L2RM Rohr L2RM Rura L2RM Трубка L2RM Trubka L2RSM Tube L2RSM Rohr L2RSM Rura L2RSM Трубка L2RSM Trubka P2R Tube P2R Rohr P2R Rura P2R Трубка P2R Trubka P2R II Tube P2R II Rohr P2R II Rura P2R II Трубка P2R II Trubka P2RM Tube P2RM Rohr P2RM Rura P2RM Трубка P2RM Trubka P2RM II Tube P2RM II Rohr P2RM II Rura P2RM II Трубка P2RM II Trubka P2RSM Tube P2RSM Rohr P2RSM Rura P2RSM Трубка P2RSM Qmax l/min

24 Hydraulika V-line R 46xx Hydraulics V-line R 46xx Hydraulik V-line R 46xx Hydraulika V-line R 46xx Гидравлика V-line R 46xx Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа Qmax l/min 9a Trubka L3R Tube L3R Rohr L3R Rura L3R Трубка L3R 40 9a Trubka L3R II Tube L3R II Rohr L3R II Rura L3R II Трубка L3R II 9a 9b Trubka L3RM Tube L3RM Rohr L3RM Rura L3RM Трубка L3RM 80 9c * Trubka L3RSM Tube L3RSM Rohr L3RSM Rura L3RSM Трубка L3RSM a Trubka P3R Tube P3R Rohr P3R Rura P3R Трубка P3R 40 10a Trubka P3R II Tube P3R II Rohr P3R II Rura P3R II Трубка P3R II 10a 10b Trubka P3RM Tube P3RM Rohr P3RM Rura P3RM Трубка P3RM 80 10c * Trubka P3RSM Tube P3RSM Rohr P3RSM Rura P3RSM Трубка P3RSM a Trubka L4R Tube L4R Rohr L4R Rura L4R Трубка L4R 40 11a Trubka L4R II Tube L4R II Rohr L4R II Rura L4R II Трубка L4R II 40 24

25 Hydraulika V-line R 46xx Hydraulics V-line R 46xx Hydraulik V-line R 46xx Hydraulika V-line R 46xx Гидравлика V-line R 46xx Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа 11b c * 12a a b b c * Trubka L4RM Tube L4RM Rohr L4RM Rura L4RM Трубка L4RM Trubka L4RSM Tube L4RSM Rohr L4RSM Rura L4RSM Трубка L4RSM Trubka P4R Tube P4R Rohr P4R Rura P4R Трубка P4R Trubka P4R II Tube P4R II Rohr P4R II Rura P4R II Трубка P4R II Trubka P4RM Tube P4RM Rohr P4RM Rura P4RM Трубка P4RM Trubka P4RM II Tube P4RM II Rohr P4RM II Rura P4RM II Трубка P4RM II Trubka P4RSM Tube P4RSM Rohr P4RSM Rura P4RSM Трубка P4RSM Mezikus rohový Angular immediate piece Winkelzwischenstück Element pośredni kątowy Промежуточ. роговая деталь Mezikus rohový BO Angular immediate piece BO Winkelzwischenstück BO Element pośredni kątowy BO Промежуточ. роговая деталь BO Qmax l/min s odsáváním par with vapour recovery system mit Dampfabsaugung z odsysaniem oparów с обратным отводом паров 40, 80 bez odsávání par without vapour recovery ohne Dampfabsaugung bez odsysania oparów без обратного отвода паров 25

26 Hydraulika V-line R 46xx Hydraulics V-line R 46xx Hydraulik V-line R 46xx Hydraulika V-line R 46xx Гидравлика V-line R 46xx Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа A B Mezikus rohový SM Angular immediate piece SM Winkelzwischenstück SM Element pośredni kątowy SM Промежуточ. роговая деталь SM Matice mezikusu Immediate piece nut Mutter des Zwischenstücks Nakrętka elementa pośredniego Гайка промежуточ. детали Nástavec G 1 ¼ Adapter G 1 ¼ Aufsatz G 1 ¼ Nasada G 1 ¼ Наконечник G 1 ¼ Těsnění ELAFLEX VD 33/24 ELAFLEX Gasket VD 33/24 Dichtung ELAFLEX VD 33/24 Uszczelka ELAFLEX VD 33/24 Уплотнение ELAFLEX VD 33/24 Těsnění ELAFLEX VD 42/29 ELAFLEX Gasket VD 42/29 Dichtung ELAFLEX VD 42/29 Uszczelka ELAFLEX VD 42/29 Уплотнение ELAFLEX VD 42/29 Distance Distance Distanz Dystans Дистанция Spoj ventil trubka Connection valve tube Verbindung Ventil Rоhr Połączenie zawór rura Соединение клапан трубка Spoj ventil trubka Connection valve tube Verbindung Ventil Rоhr Połączenie zawór rura Соединение клапан трубка Qmax l/min , 80, , 80, , 80, , 80 * Nepoužito It does not used Nichtverwendete Niewykorzystane Неиспользованно 26

27 V-line R 46xx.xxx Hydraulická jednotka MPD Hydraulic unit MPD Hydraulische Einheit MPD Zespół hydrauliczny MPD Гидравлический узел MPD 27

28 Hydraulická jednotka MPD Hydraulic unit MPD Hydraulische Einheit MPD Zespół hydrauliczny MPD Гидравлический узел MPD Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа Qmax l/min 1a Čerpací monoblok Pumping monoblock Pumpenmonoblock Monoblok pompowy Насосный моноблок 40 1b Čerpací monoblok Pumping monoblock Pumpenmonoblock Monoblok pompowy Насосный моноблок 80, Trubka odvzdušňovací Deaeration tube Entlüftungsrohr Rura odpowietrzająca Трубка обезвоздушивающая 40, 80, Filtr 30 Filter 30 Filter 30 Filtr 30 Фильтр 30 40, 80, Těsnění BASIC Gasket BASIC Dichtung BASIC Uszczelka BASIC Уплотнение BASIC 40, 80, Připojovací kus 280-CP Connection piece 280-CP Verbindungstück 280-CP Element przyłączeniowy 280-CP Присоединительная деталь 280-CP 40, 80, Příruba PS G 1 ½ Flange PS G 1 ½ Flansch PS G 1 ½ Kołnierz PS G 1 ½ Фланец PS G 1 ½ 40, 80, Konzola motoru Motor bracket Motorkonsole Konsola silnika Kонсоль двигателя 40, 80, Konzola motoru VL-PS Motor bracket VL-PS Motorkonsole VL-PS Konsola silnika VL-PS Kонсоль двигателя VL-PS 40, 80,

29 Hydraulická jednotka MPD Hydraulic unit MPD Hydraulische Einheit MPD Zespół hydrauliczny MPD Гидравлический узел MPD Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа 12a b c a b а Motor 0,55 kw Motor 0,55 kw Motor 0,55 kw Silnik 0,55 kw Двигатель 0,55 kw Motor 0,75 kw Motor 0,75 kw Motor 0,75 kw Silnik 0,75 kw Двигатель 0,75 kw Motor 1,10 kw Motor 1,10 kw Motor 1,10 kw Silnik 1,10 kw Двигатель 1,10 kw Strom svarek Tree weldment Baum Schweißstück Element rozrządowy i nośny spawany Распределительная и несущая деталь сварная деталь Řemenice MATR Belt pulley MATR Keilriemenscheibe MATR Koło cięgnowe MATR Ременный шкив MATR Řemenice MAXR Belt pulley MAXR Keilriemenscheibe MAXR Koło cięgnowe MAXR Ременный шкив MAXR Měřidlo se snímačem Measuring unit with sensor Messeinheit mit Geber Miernik z czujnikiem Измерительный прибор с датчиком Rohový ventil ON-OFF DANFOSS Angular valve ON-OFF DANFOSS Eckventil ON-OFF DANFOSS Zawór kątowy ON-OFF DANFOSS Роговой клапан ON-OFF DANFOSS Qmax l/min 40 Jednostranný výdej One-sided output Einseitige Ausgabe Dystrybucja jednostronna Односторонняя выдача 40 Oboustranný výdej Double-sided output Beiderseitige Ausgabe Dystrybucja dwustronna Двусторонняя выдача 40, 80, , 80, , , 80, 130 Platnost do: Availability to: Gültigkeit bis: Ważność do: Действие до: 40, , 29

30 Hydraulická jednotka MPD Hydraulic unit MPD Hydraulische Einheit MPD Zespół hydrauliczny MPD Гидравлический узел MPD Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа Qmax l/min 17a Rohový ventil ACV 230/19/AL/FL Angular valve ACV 230/19/AL/FL Zawór kątowy ACV 230/19/AL/FL Роговой клапан ACV 230/19/AL/FL Eckventil ACV 230/19/AL/FL Upínka ventilu Washer Unterlegscheibe Podkładka Шайба Šroub M 10 x 25 Screw M 10 x 25 Schraube M 10 x 25 Śruba M 10 x 25 Винт M 10 x 25 Platnost do: Availability to: Gültigkeit bis: Ważność do: Действие до: 2011, 40, 80 40,80 40,80 17a Proporcionální ventil s přírubou Proportional valves with flange Proportionalventile mit Flansch Zawór proporcjonalny z kołnierzem Пропорциональный клапан с фланцем 40, 80 17b Rohový ventil proporcionální DANFOSS Proportional angular valve DANFOSS Proportionaleckventil DANFOSS Zawór kątowy proporcjonalny DANFOSS Роговой клапан пропорциональный DANFOSS Platnost do: Availability to: Gültigkeit bis: Ważność do: Действие до: 2011, 130 Výdej s přepínáním průtoku Output with switch-over Ausgabe mit Umschaltung Dystrybucja z przełączaniem przepływu Выдача с переключением. протока 17b Přímý ON-OFF ventil ACV Direct ON-OFF valve ACV Direkte Schaltventil ACV Zawór bezpośrednie ON-OFF ACV Прямая ВКЛ-ВЫКЛ клапан ACV 2011 July Juli 130 Výdej s přepínáním průtoku Output with switch-over Ausgabe mit Umschaltung Dystrybucja z przełączaniem przepływu Выдача с переключением. протока 17b Přímý ON-OFF ventil ACV Direct ON-OFF valve ACV Direkte Schaltventil ACV Zawór bezpośrednie ON-OFF ACV Прямая ВКЛ-ВЫКЛ клапан ACV , 80 SATELIT Příruba ventilu Valve flange Ventilflansch Kołnierz zawóra Фланец клапана 40, 80,

31 Hydraulická jednotka MPD Hydraulic unit MPD Hydraulische Einheit MPD Zespół hydrauliczny MPD Гидравлический узел MPD Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа a b Kroužek NBR x 3 Ring NBR x 3 Ring NBR x 3 Pierścień NBR x 3 Кольцо NBR x 3 Kroužek NBR x 2 Ring NBR x 2 Ring NBR x 2 Pierścień NBR x 2 Кольцо NBR x 2 Kroužek pojistný 48 Safety ring 48 Sicherheitsring 48 Pierścień bezpieczeństwa 48 Кольцо предохранительное 48 Řemen klínový Z10 x 710 ELEKTROOIL V-belt Z10 x 710 ELEKTROOIL Keilriemen Z10 x 710 ELEKTROOIL Pas klinowy Z10 x 710 ELEKTROOIL Клиновой ремень Z10 x 710 ELEKTROOIL Řemen klínový A13 x 710 ELEKTROOIL V-belt A13 x 710 ELEKTROOIL Keilriemen A13 x 710 ELEKTROOIL Pas klinowy A13 x 710 ELEKTROOIL Клиновой ремень A13 x 710 ELEKTROOIL Qmax l/min 40, 80, , 80, , 80, ,

32 Odsávání par V-line R 46xx Vapour recovery V-line R 46xx Dampfabsaugung V-line R 46xx Odsysanie oparów V-line R 46xx Обратный отвод паров V-line R 46xx 32

33 Odsávání par V-line R 46xx Vapour recovery V-line R 46xx Dampfabsaugung V-line R 46xx Odsysanie oparów V-line R 46xx Обратный отвод паров V-line R 46xx Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа Vývěva Vacuum pump Vakuumpumpe Pompa próżniowa Bакуум-насос Motor 0,18 kw Motor - 0,18 kw Motor - 0,18 kw Silnik - 0,18 kw Двигатель - 0,18 kw Proporcionální ventil Proportional valve Proportionales Ventil Zawór proporcjonalny Пропорциональный вентиль Proporcionální ventil Proportional valve Proportionales Ventil Zawór proporcjonalny Пропорциональный вентиль Konzola ODS-NYT Bracket ODS-NYT Konsole ODS-NYT Konsola ODS-NYT Kонсоль ODS-NYT Hadice nerezová 8 x 1860 Stainless steel hose 8 x 1860 Rostfreischlauch 8 x 1860 Wąż nierdzewny 8 x 1860 Нержавеющий шланг 8 x 1860 Hadice nerezová 8 x 1680 Stainless steel hose 8 x 1680 Rostfreischlauch 8 x 1680 Wąż nierdzewny 8 x 1680 Нержавеющий шланг 8 x 1680 Řemenice vývěvy Vacuum pump pulley Vakuumpumenscheibe Koło cięgnowe pompy próżniowej Ременный шкив вакуум-насоса Žlab Shoot Rinne Żleb Желоб Hadice nerezová 8 x 270 Stainless steel hose 8 x 270 Rostfreischlauch 8 x 270 Wąż nierdzewny 8 x 270 Нержавеющий шланг 8 x 270 Popis Description Beschreibung Opis Oписание DURR SIEMENS DANFOSS 33

34 Odsávání par V-line R 46xx Vapour recovery V-line R 46xx Dampfabsaugung V-line R 46xx Odsysanie oparów V-line R 46xx Обратный отвод паров V-line R 46xx Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа Hadice nerezová 8 x 520 Stainless steel hose 8 x 520 Rostfreischlauch 8 x 520 Wąż nierdzewny 8 x 520 Нержавеющий шланг 8 x 520 Hadice nerezová 8 x 660 Stainless steel hose 8 x 660 Rostfreischlauch 8 x 660 Wąż nierdzewny 8 x 660 Нержавеющий шланг 8 x 660 Hadice nerezová 8 x 165 Stainless steel hose 8 x 165 Rostfreischlauch 8 x 165 Wąż nierdzewny 8 x 165 Нержавеющий шланг 8 x 165 Spirála bandážovací 7/11 Bandaging spiral 7/11 Bandagierspirale 7/11 Uzwojenie ustalające 7/11 Спираль бандажная 7/11 Pásek vázací 4 x 200 Binding belt 4 x 200 Bestrefen 4 x 200 Pas wiążący 4 x 200 Ремень вязальный 4 x 200 Řemenice motoru Motor belt pulley Motorriemenscheibe Koło cięgnowe silnika Ременный шкив двигателя Šroub dutý dvojitý G ¼ Double hollow screw G ¼ Hohlschraube doppelt G ¼ Śruba drążona podwójna G ¼ Винт полый двойной G ¼ Šroub dutý Double hollow screw Hohlschraube doppelt Śruba drążona podwójna Винт полый двойной Řemen klínový Z10 x 630 ELEKTROOIL V-belt Z10 x 630 ELEKTROOIL Keilriemen Z10 x 630 ELEKTROOIL Pas klinowy Z10 x 630 ELEKTROOIL Клиновой ремень Z10 x 630 ELEKTROOIL Popis Description Beschreibung Opis Oписание

35 Odsávání par V-line R 46xx Vapour recovery V-line R 46xx Dampfabsaugung V-line R 46xx Odsysanie oparów V-line R 46xx Обратный отвод паров V-line R 46xx Číslo výkresu, Figure number Zeichnungsnummer, Numer rysunku Номер чертежа Popis Description Beschreibung Opis Oписание Hrdlo Socket Stutzen Wlew Горло Těsnicí kroužek 14x18 Sealing ring 14x18 Dichtungsring 14x18 Pierścień uszczelniający 14x18 Уплотнительное кольцо 14x18 35

36 Řídicí elektronika Control electronic Steuerelektronik Elektronika sterowania Управляющая электроника MPD 1 Popis Description Beschreibung Opis Описание Počitadlo ADP1/T-ATC Counter ADP1/T-ATC Zählwerk ADP1/T-ATC Licznik ADP1/T-ATC Счетчик ADP1/T-ATC Jednostranný MPD s ATC One-sided dispenser MPD with ATC Einseitige Zapfsäule mit ATC Dystrybutor MPD jednostronny z ATC Односторонняя TPK MPD с ATC Počitadlo ADP2/T-ATC Counter ADP2/T-ATC Zählwerk ADP2/T-ATC Licznik ADP2/T-ATC Счетчик ADP2/T-ATC Oboustranný MPD s ATC Double-sided dispenser MPD with ATC Beiderseitige Zapfsäule mit ATC Dystrybutor MPD obustronny z ATC Двусторонняя TPK MPD с ATC Počitadlo ADP1/T Counter ADP1/T Zählwerk ADP1/T Licznik ADP1/T Счетчик ADP1/T Jednostranný MPD One-sided dispenser MPD Einseitige Zapfsäule Dystrybutor jednostronny MPD Односторонняя TPK MPD Počitadlo ADP2/T Counter ADP2/T Zählwerk ADP2/T Licznik ADP2/T Счетчик ADP2/T Oboustranný MPD Double-sided dispenser MPD Beiderseitige Zapfsäule Dystrybutor obustronny MPD Двусторонняя TPK MPD 36

37 Řídicí elektronika Control electronic Steuerelektronik Elektronika sterowania Управляющая электроника MPD Počitadlo ADP1/T-ATC/SMX Counter ADP1/T-ATC/SMX Zählwerk ADP1/T-ATC/SMX Licznik ADP1/T-ATC/SMX Счетчик ADP1/T-ATC/SMX Počitadlo ADP1/T/SMX Counter ADP1/T/SMX Zählwerk ADP1/T/SMX Licznik ADP1/T/SMX Счетчик ADP1/T/SMX Displej DISPLCD/N-BL/NW/BAT Display DISPLCD/N-BL/NW/BAT Anzeiger DISPLCD/N-BL/NW/BAT Wyświetlacz DISPLCD/N-BL/NW/BAT Дисплей DISPLCD/N-BL/NW/BAT Displej DISPLCD/N-BL/NW Display DISPLCD/N-BL/NW Anzeiger DISPLCD/N-BL/NW Wyświetlacz DISPLCD/N-BL/NW Дисплей DISPLCD/N-BL/NW Popis Description Beschreibung Opis Описание 150 l/min Jednohadicový MPD s ATC One-hose dispenser MPD with ATC Einschlauchzapfsäule MPD mit ATC Dystrybutor MPD jednowężowy z ATC Oдношланговaя ТРК с ATC 150 l/min Jednohadicový MPD s ATC One-hose dispenser MPD with ATC Einschlauchzapfsäule MPD mit ATC Dystrybutor MPD jednowężowy z ATC Oдношланговaя ТРК с ATC S čidly otvírání dveří With sensor of door openning Mit Geber der Türöffnung Z czujnikami otwarcia drzwi C датчиком открытия дверей Displej DISPLCD/N-BL/PW/BAT Display DISPLCD/N-BL/PW/BAT Anzeiger DISPLCD/N-BL/PW/BAT Wyświetlacz DISPLCD/N- BL/PW/BAT Дисплей DISPLCD/N-BL/PW/BAT s čidly otvírání dveří with sensor of door openning mit Geber der Türöffnung z czujnikami otwarcia drzwi с датчиком открытия дверей Displej DISPLCD/N-BL/PW Display DISPLCD/N-BL/PW Anzeiger DISPLCD/N-BL/PW Wyświetlacz DISPLCD/N-BL/PW Дисплей DISPLCD/N-BL/PW Totalizér TOT1/T Total counter TOT1/T Summеnzähler TOT1/T Totalizer TOT1/T Тотализер TOT1/T Kabel KABDISP 3/M Cable KABDISP 3/M Kabel KABDISP 3/M Kabel KABDISP 3/M Провод KABDISP 3/M Kabel počitadlo-displej Cable counter-display Kabel Zählwerk-Anzeiger Kabel licznik-wyświetlacz Провод счетчик-дисплей Kabel KABTOT 3/MN Cable KABTOT 3/MN Kabel KABTOT 3/MN Kabel KABTOT 3/MN Провод KABTOT 3/MN Кabel displej-totalizér Cable display-total counter Kabel Anzeiger-Summenzähler Kabel licznik-totalizer Провод дисплей-тотализер 37

38 Řídicí elektronika Control electronic Steuerelektronik Elektronika sterowania Управляющая электроника Řídicí elektronika Control electronic Steuerelektronik Elektronika sterowania Управляющая электроника MPD 2 Popis Description Beschreibung Opis Описание Počitadlo ADPMPD2/T-ATC Counter ADPMPD2/T-ATC Zählwerk ADPMPD2/T-ATC Licznik ADPMPD2/T-ATC Счетчик ADPMPD2/T-ATC Výdejní stojan MPD s ATC Fuel dispenser MPD with ATC Zapfsäule MPD mit ATC Dystrybutor paliw MPD z ATC ТРК MPD c ATC Počitadlo ADPMPD2/T Counter ADPMPD2/T Zählwerk ADPMPD2/T Licznik ADPMPD2/T Счетчик ADPMPD2/T 38

39 Řídicí elektronika Control electronic Steuerelektronik Elektronika sterowania Управляющая электроника MPD Počitadlo ADPMPD2/T-PWM/ATC Counter ADPMPD2/T-PWM/ATC Zählwerk ADPMPD2/T-PWM/ATC Licznik ADPMPD2/T-PWM/ATC Счетчик ADPMPD2/T-PWM/ATC Počitadlo ADPMPD2/T-PWM Counter ADPMPD2/T-PWM Zählwerk ADPMPD2/T-PWM Licznik ADPMPD2/T-PWM Счетчик ADPMPD2/T-PWM Displej DISPLCD/N-BL/NW/BAT Display DISPLCD/N-BL/NW/BAT Anzeiger DISPLCD/N-BL/NW/BAT Wyświetlacz DISPLCD/N-BL/NW/BAT Дисплей DISPLCD/N-BL/NW/BAT Displej DISPLCD/N-BL/NW Display DISPLCD/N-BL/NW Anzeiger DISPLCD/N-BL/NW Wyświetlacz DISPLCD/N-BL/NW Дисплей DISPLCD/N-BL/NW Displej DISPLCD/N-BL/PW/BAT Display DISPLCD/N-BL/PW/BAT Anzeiger DISPLCD/N-BL/PW/BAT Wyświetlacz DISPLCD/N-BL/PW/BAT Дисплей DISPLCD/N-BL/PW/BAT Displej DISPLCD/N-BL/PW Display DISPLCD/N-BL/PW Anzeiger DISPLCD/N-BL/PW Wyświetlacz DISPLCD/N-BL/PW Дисплей DISPLCD/N-BL/PW Totalizér TOT2/T Total counter TOT2/T Summеnzähler TOT2/T Totalizer TOT2/T Тотализер TOT2/T Displej DJC2/N-BL/NW Display DJC2/N-BL/NW Anzeiger DJC2/N-BL/NW Wyświetlacz DJC2/N-BL/NW Дисплей DJC2/N-BL/NW Kabel KABDISP 3/M Cable KABDISP 3/M Kabel KABDISP 3/M Kabel KABDISP 3/M Провод KABDISP 3/M Kabel KABTOT/MN Cable KABTOT/MN Kabel KABTOT/MN Kabel KABTOT/MN Провод KABTOT/MN 39 Popis Description Beschreibung Opis Описание Výdejní stojan MPD s ATC Fuel dispenser MPD with ATC Zapfsäule MPD mit ATC Dystrybutor paliw MPD z ATC ТРК MPD c ATC S čidly otvírání dveří With sensor of door openning Mit Geber der Türöffnung Z czujnikami otwarcia drzwi C датчиком открытия дверей S čidly otvírání dveří With sensor of door openning Mit Geber der Türöffnung Z czujnikami otwarcia drzwi C датчиком открытия дверей Displej jednotkové ceny s kabelem Display of unit price with cable Anzeigerr des Einheitpreises mit Kabel Wyśw. ceny jednostkowej z kablem Дисп. единичной цены с кабелем Kabel počitadlo-displej Cable counter-display Kabel Zählwerk-Anzeiger Kabel licznik-wyświetlacz Провод счетчик-дисплей Кabel počitadlo-totalizér Cable counter-total counter Kabel Zähler-Summenzähler Kabel licznik-totalizer Провод счетчик-тотализер

40 Řídicí elektronika Control electronic Steuerelektronik Elektronika sterowania Управляющая электроника MPD 3 Popis Description Beschreibung Opis Описание Počitadlo ADPMPD3/T-ATC Counter ADPMPD3/T-ATC Zählwerk ADPMPD3/T-ATC Licznik ADPMPD3/T-ATC Счетчик ADPMPD3/T-ATC Výdejní stojan MPD s ATC Fuel dispenser MPD with ATC Zapfsäule MPD mit ATC Dystrybutor paliw MPD z ATC ТРК MPD c ATC Počitadlo ADPMPD3/T Counter ADPMPD3/T Zählwerk ADPMPD3/T Licznik ADPMPD3/T Счетчик ADPMPD3/T Počitadlo ADPMPD3/T-PWM/ATC Counter ADPMPD3/T-PWM/ATC Zählwerk ADPMPD3/T-PWM/ATC Licznik ADPMPD3/T-PWM/ATC Счетчик ADPMPD3/T-PWM/ATC Výdejní stojan MPD s ATC Fuel dispenser MPD with ATC Zapfsäule MPD mit ATC Dystrybutor paliw MPD z ATC ТРК MPD c ATC Počitadlo ADPMPD3/T-PWM Counter ADPMPD3/T-PWM Zählwerk ADPMPD3/T-PWM Licznik ADPMPD3/T-PWM Счетчик ADPMPD3/T-PWM Displej DISPLCD/N-BL/NW/BAT Display DISPLCD/N-BL/NW/BAT Anzeiger DISPLCD/N-BL/NW/BAT Wyświetlacz DISPLCD/N-BL/NW/BAT Дисплей DISPLCD/N-BL/NW/BAT S čidly otvírání dveří With sensor of door openning Mit Geber der Türöffnung Z czujnikami otwarcia drzwi C датчиком открытия дверей Displej DISPLCD/N-BL/NW Display DISPLCD/N-BL/NW Anzeiger DISPLCD/N-BL/NW Wyświetlacz DISPLCD/N-BL/NW Дисплей DISPLCD/N-BL/NW Displej DISPLCD/N-BL/PW/BAT Display DISPLCD/N-BL/PW/BAT Anzeiger DISPLCD/N-BL/PW/BAT Wyświetlacz DISPLCD/N-BL/PW/BAT Дисплей DISPLCD/N-BL/PW/BAT S čidly otvírání dveří With sensor of door openning Mit Geber der Türöffnung Z czujnikami otwarcia drzwi C датчиком открытия дверей Displej DISPLCD/N-BL/PW Display DISPLCD/N-BL/PW Anzeiger DISPLCD/N-BL/PW Wyświetlacz DISPLCD/N-BL/PW Дисплей DISPLCD/N-BL/PW Totalizér TOT3/T Total counter TOT3/T Summеnzähler TOT3/T Totalizer TOT3/T Тотализер TOT3/T 40

41 Řídicí elektronika Control electronic Steuerelektronik Elektronika sterowania Управляющая электроника MPD 3 Popis Description Beschreibung Opis Описание Displej DJC3/N-BL/NW Display DJC3/N-BL/NW Anzeiger DJC3/N-BL/NW Wyświetlacz DJC3/N-BL/NW Дисплей DJC3/N-BL/NW Displej jednotkové ceny s kabelem Display of unit price with cable Anzeigerr des Einheitpreises mit Kabel Wyświetlacz ceny jednostkowej z kablem Дисплей единичной цены с кабелем Kabel KABDISP 3/M Cable KABDISP 3/M Kabel KABDISP 3/M Kabel KABDISP 3/M Провод KABDISP 3/M Kabel počitadlo-displej Cable counter-display Kabel Zählwerk-Anzeiger Kabel licznik-wyświetlacz Провод счетчик-дисплей Kabel KABTOT/MN Cable KABTOT/MN Kabel KABTOT/MN Kabel KABTOT/MN Провод KABTOT/MN Кabel počitadlo-totalizér Cable counter-total counter Kabel Zähler-Summenzähler Kabel licznik-totalizer Провод счетчик-тотализер 41

42 Řídicí elektronika Control electronic Steuerelektronik Elektronika sterowania Управляющая электроника MPD Počitadlo ADPMPD4/T-ATC Counter ADPMPD4/T-ATC Zählwerk ADPMPD4/T-ATC Licznik ADPMPD4/T-ATC Счетчик ADPMPD4/T-ATC Počitadlo ADPMPD4/T Counter ADPMPD4/T Zählwerk ADPMPD4/T Licznik ADPMPD4/T Счетчик ADPMPD4/T Počitadlo ADPMPD4/T-PWM/ATC Counter ADPMPD4/T-PWM/ATC Zählwerk ADPMPD4/T-PWM/ATC Licznik ADPMPD4/T-PWM/ATC Счетчик ADPMPD4/T-PWM/ATC Počitadlo ADPMPD4/T-PWM Counter ADPMPD4/T-PWM Zählwerk ADPMPD4/T-PWM Licznik ADPMPD4/T-PWM Счетчик ADPMPD4/T-PWM Displej DISPLCD/N-BL/NW/BAT Display DISPLCD/N-BL/NW/BAT Anzeiger DISPLCD/N-BL/NW/BAT Wyświetlacz DISPLCD/N-BL/NW/BAT Дисплей DISPLCD/N-BL/NW/BAT Displej DISPLCD/N-BL/NW Display DISPLCD/N-BL/NW Anzeiger DISPLCD/N-BL/NW Wyświetlacz DISPLCD/N-BL/NW Дисплей DISPLCD/N-BL/NW Displej DISPLCD/N-BL/PW/BAT Display DISPLCD/N-BL/PW/BAT Anzeiger DISPLCD/N-BL/PW/BAT Wyświetlacz DISPLCD/N-BL/PW/BAT Дисплей DISPLCD/N-BL/PW/BAT Displej DISPLCD/N-BL/PW Display DISPLCD/N-BL/PW Anzeiger DISPLCD/N-BL/PW Wyświetlacz DISPLCD/N-BL/PW Дисплей DISPLCD/N-BL/PW Totalizér TOT4/T Total counter TOT4/T Summеnzähler TOT4/T Totalizer TOT4/T Тотализер TOT4/T Popis Description Beschreibung Opis Описание Výdejní stojan MPD s ATC Fuel dispenser MPD with ATC Zapfsäule MPD mit ATC Dystrybutor paliw MPD z ATC ТРК MPD c ATC Výdejní stojan MPD s ATC Fuel dispenser MPD with ATC Zapfsäule MPD mit ATC Dystrybutor paliw MPD z ATC ТРК MPD c ATC S čidly otvírání dveří With sensor of door openning Mit Geber der Türöffnung Z czujnikami otwarcia drzwi C датчиком открытия дверей S čidly otvírání dveří With sensor of door openning Mit Geber der Türöffnung Z czujnikami otwarcia drzwi C датчиком открытия дверей 42

43 Řídicí elektronika Control electronic Steuerelektronik Elektronika sterowania Управляющая электроника MPD 4 Popis Description Beschreibung Opis Описание Displej DJC4/N-BL/NW Display DJC4/N-BL/NW Anzeiger DJC4/N-BL/NW Wyświetlacz DJC4/N-BL/NW Дисплей DJC4/N-BL/NW Displej jednotkové ceny s kabelem Display of unit price with cable Anzeigerr des Einheitpreises mit Kabel Wyświetlacz ceny jednostkowej z kablem Дисплей единичной цены с кабелем Kabel KABDISP 3/M Cable KABDISP 3/M Kabel KABDISP 3/M Kabel KABDISP 3/M Провод KABDISP 3/M Kabel počitadlo-displej Cable counter-display Kabel Zählwerk-Anzeiger Kabel licznik-wyświetlacz Провод счетчик-дисплей Kabel KABTOT/MN Cable KABTOT/MN Kabel KABTOT/MN Kabel KABTOT/MN Провод KABTOT/MN Кabel počitadlo-totalizér Cable counter-total counter Kabel Zähler-Summenzähler Kabel licznik-totalizer Провод счетчик-тотализер 43

44 Řídicí elektronika Control electronic Steuerelektronik Elektronika sterowania Управляющая электроника MPD Počitadlo ADPMPD5/T-ATC Counter ADPMPD5/T-ATC Zählwerk ADPMPD5/T-ATC Licznik ADPMPD5/T-ATC Счетчик ADPMPD5/T-ATC Počitadlo ADPMPD5/T Counter ADPMPD5/T Zählwerk ADPMPD5/T Licznik ADPMPD5/T Счетчик ADPMPD5/T Počitadlo ADPMPD5/T-PWM/ATC Counter ADPMPD5/T-PWM/ATC Zählwerk ADPMPD5/T-PWM/ATC Licznik ADPMPD5/T-PWM/ATC Счетчик ADPMPD5/T-PWM/ATC Počitadlo ADPMPD5/T-PWM Counter ADPMPD5/T-PWM Zählwerk ADPMPD5/T-PWM Licznik ADPMPD4/5-PWM Счетчик ADPMPD5/T-PWM Displej DISPLCD/N-BL/NW/BAT Display DISPLCD/N-BL/NW/BAT Anzeiger DISPLCD/N-BL/NW/BAT Wyświetlacz DISPLCD/N-BL/NW/BAT Дисплей DISPLCD/N-BL/NW/BAT Displej DISPLCD/N-BL/NW Display DISPLCD/N-BL/NW Anzeiger DISPLCD/N-BL/NW Wyświetlacz DISPLCD/N-BL/NW Дисплей DISPLCD/N-BL/NW Displej DISPLCD/N-BL/PW/BAT Display DISPLCD/N-BL/PW/BAT Anzeiger DISPLCD/N-BL/PW/BAT Wyświetlacz DISPLCD/N-BL/PW/BAT Дисплей DISPLCD/N-BL/PW/BAT Displej DISPLCD/N-BL/PW Display DISPLCD/N-BL/PW Anzeiger DISPLCD/N-BL/PW Wyświetlacz DISPLCD/N-BL/PW Дисплей DISPLCD/N-BL/PW Totalizér TOT5/T Total counter TOT5/T Summеnzähler TOT5/T Totalizer TOT5/T Тотализер TOT5/T Popis Description Beschreibung Opis Описание Výdejní stojan MPD s ATC Fuel dispenser MPD with ATC Zapfsäule MPD mit ATC Dystrybutor paliw MPD z ATC ТРК MPD c ATC Výdejní stojan MPD s ATC Fuel dispenser MPD with ATC Zapfsäule MPD mit ATC Dystrybutor paliw MPD z ATC ТРК MPD c ATC S čidly otvírání dveří With sensor of door openning Mit Geber der Türöffnung Z czujnikami otwarcia drzwi C датчиком открытия дверей S čidly otvírání dveří With sensor of door openning Mit Geber der Türöffnung Z czujnikami otwarcia drzwi C датчиком открытия дверей 44

45 Řídicí elektronika Control electronic Steuerelektronik Elektronika sterowania Управляющая электроника MPD 5 Popis Description Beschreibung Opis Описание Displej DJC5/N-BL/NW Display DJC5/N-BL/NW Anzeiger DJC5/N-BL/NW Wyświetlacz DJC5/N-BL/NW Дисплей DJC5/N-BL/NW Displej jednotkové ceny s kabelem Display of unit price with cable Anzeigerr des Einheitpreises mit Kabel Wyświetlacz ceny jednostkowej z kablem Дисплей единичной цены с кабелем Kabel KABDISP 3/M Cable KABDISP 3/M Kabel KABDISP 3/M Kabel KABDISP 3/M Провод KABDISP 3/M Kabel počitadlo-displej Cable counter-display Kabel Zählwerk-Anzeiger Kabel licznik-wyświetlacz Провод счетчик-дисплей Kabel KABTOT/MN Cable KABTOT/MN Kabel KABTOT/MN Kabel KABTOT/MN Провод KABTOT/MN Кabel počitadlo-totalizér Cable counter-total counter Kabel Zähler-Summenzähler Kabel licznik-totalizer Провод счетчик-тотализер 45

46 Ostatní řídicí elektronika Other control electronic Andere Steuerelektronik Pozostała elektronika sterowania Остальная управляющая электроника Popis Description Beschreibung Opis Описание Předvolba Preselection Vorwahl Preselekcja Предварительный выбор Různé jazykové verze Variety of languages Verschiedene der Sprachversionen Różne wersje językowe Разность языковых вариантов Modul SOPAM Module SOPAM Modul SOPAM Moduł SOPAM Модуль SOPAM se signalizačními světly with signall. lights mit Signalisierungsleuchter z światłami sygnalizacyjnymi с сигнализационными светами Modul SATM Module SATM Modul SATM Moduł SATM Модуль SATM se satelitem with satellite mit Satellit z satelitą с сателлитом Modul 2M/T Module 2M/T Modul 2M/T Moduł 2M/T Модуль 2M/T 120 l/min Modul PWM/T Module PWM/T Modul PWM/T Moduł PWM/T Модуль PWM/T Výdej s přepínáním průtoku Output with switch-over Ausgabe mit Umschaltung Dystrybucja z przełączaniem przepływu Выдача с переключением протока 46

47 Elektrické díly Electric pаrts Elektroteile Elementy elektryczne Электрические детали Svorkovnice řadová RSA4 Terminal box RSA4 Klemmleiste RSA4 Szeregowa listwa zaciskowa RSA4 Клеммная плата RSA4 Svorkovnice řadová PE RSA4 zelená Terminal box PE RSA4 green Klemmleiste PE RSA4 grün Szeregowa listwa zaciskowa PE RSA4 zielona Клеммная плата PE RSA4 зеленая Svorkovnice řadová PE RSA4 žlutá Terminal box PE RSA4 yellow Klemmleiste PE RSA4 gelb Szeregowa listwa zaciskowa PE RSA4 żółta Клеммная плата PE RSA4 желтая Vývodka M 16 x 1,5 Bushing M 16 x 1,5 Kabelausführung M 16 x 1,5 Końcówka M 16 x 1,5 Концевая втулка M 16 x 1,5 Vývodka M 20 x 1,5 Bushing M 20 x 1,5 Kabelausführung M 20 x 1,5 Końcówka M 20 x 1,5 Концевая втулка M 20 x 1,5 Záslepka M 16 x 1,5 Plug M 16 x 1,5 Stopfen M 16 x 1,5 Zaślepka M 16 x 1,5 Заглушка M 16 x 1,5 Záslepka M 20 x 1,5 Plug M 20 x 1,5 Stopfen M 20 x 1,5 Zaślepka M 20 x 1,5 Заглушка M 20 x 1,5 Matice M 16 x 1,5 Nut M 16 x 1,5 Mutter M 16 x 1,5 Nakrętka M 16 x 1,5 Гайка M 16 x 1,5 Popis Description Beschreibung Opis Описание
