ČEŠKY. Uživatelská příručka pro sluchátka HS-04U

Transkript

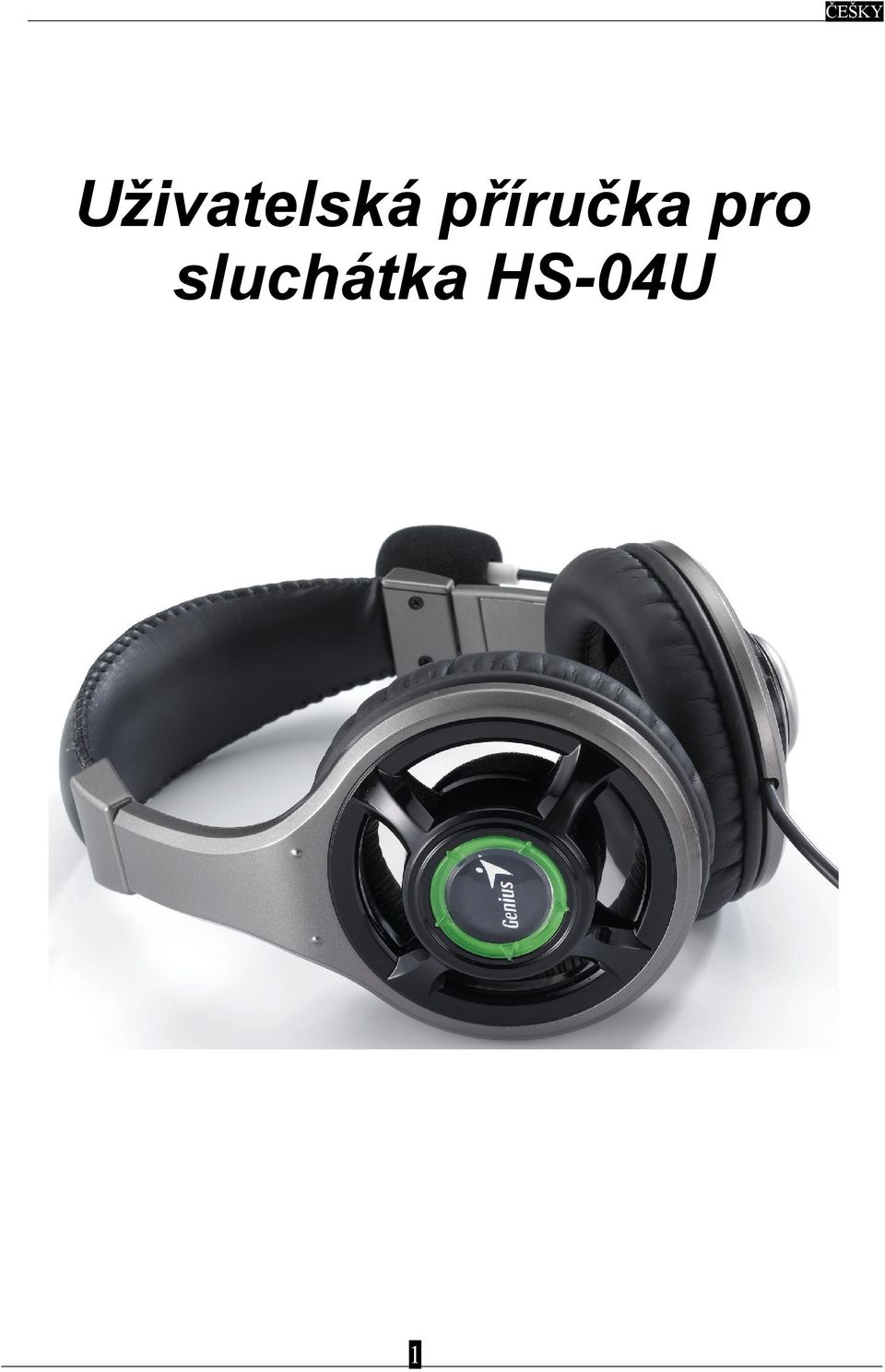

1 Uživatelská příručka pro sluchátka HS-04U 1

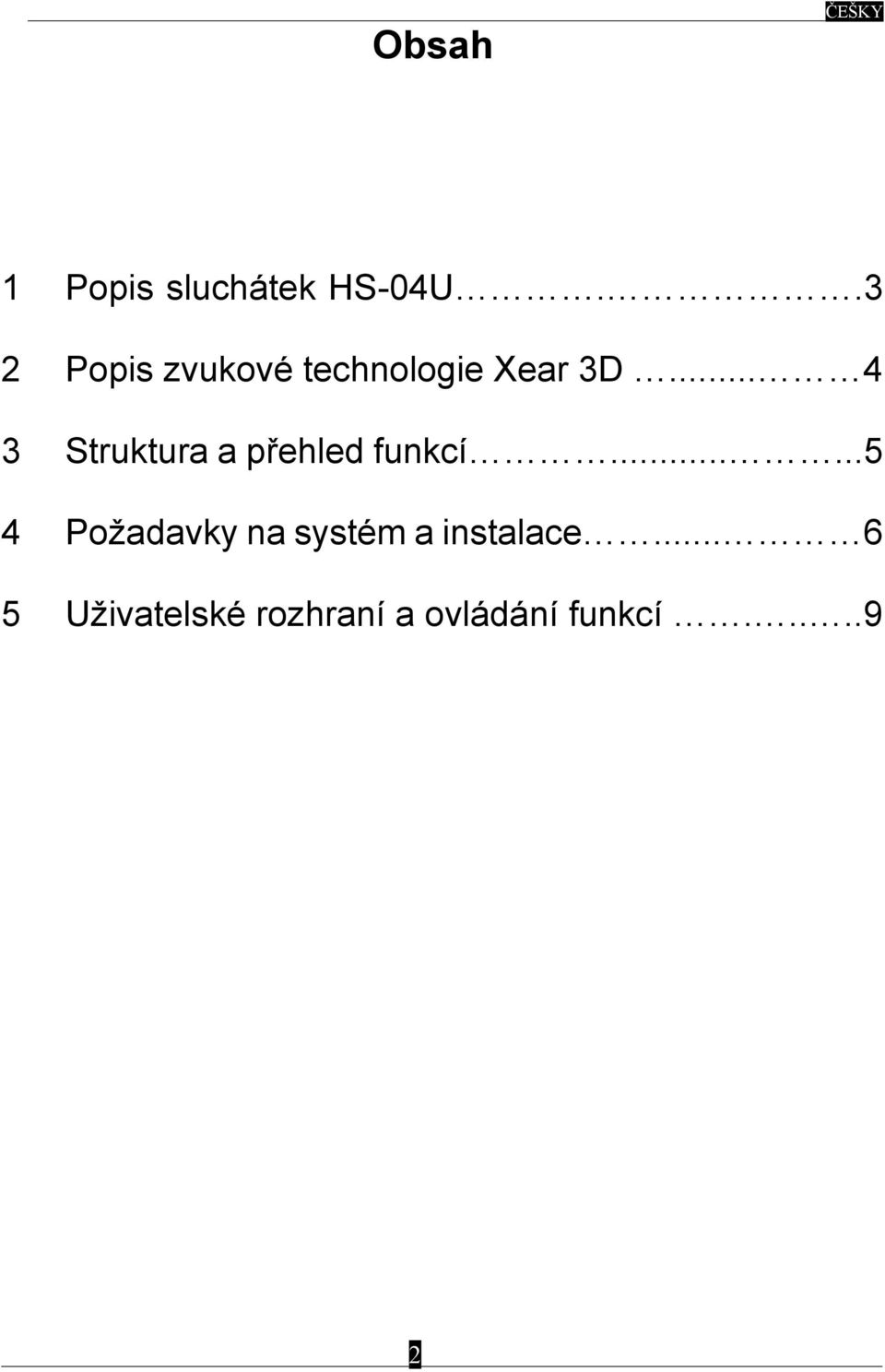

2 Obsah 1 Popis sluchátek HS-04U..3 2 Popis zvukové technologie Xear 3D Struktura a přehled funkcí Požadavky na systém a instalace Uživatelské rozhraní a ovládání funkcí

3 1. Popis sluchátek HS-04U Nastavitelný náhlavní popruh Protišumový mikrofon Snížení hlasitosti Ztlumení mikrofonu Zvýšení hlasitosti Po připojení kabelu USB k počítači operační systém automaticky rozpozná zařízení USB. Když ve výchozím nastavení svítí indikátor na ovladači hlasitosti zeleně, je nastavena hlasitost. Po vypnutí zvuku svítí indikátor na ovladači hlasitosti červeně. 3

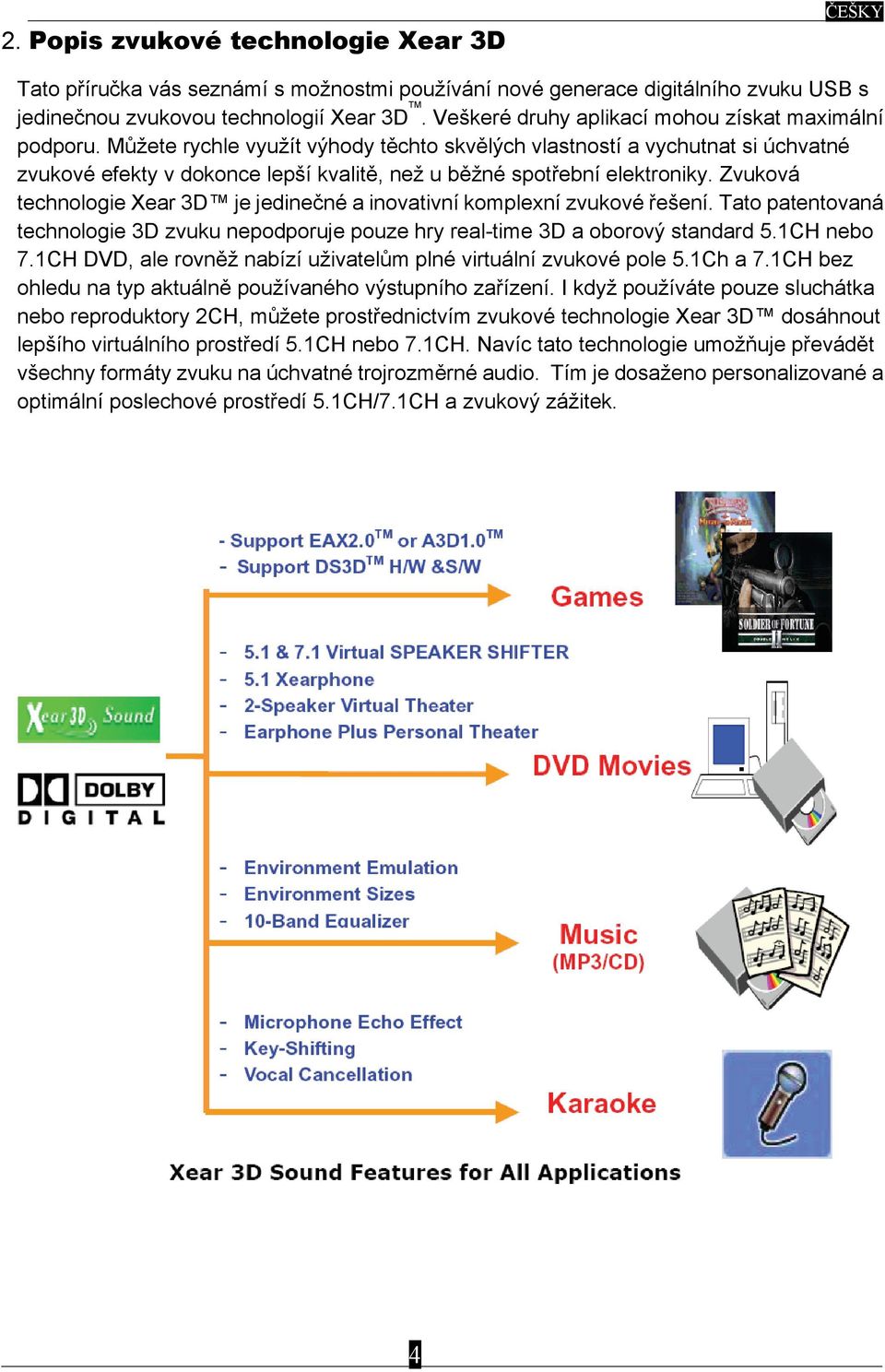

4 2. Popis zvukové technologie Xear 3D Tato příručka vás seznámí s možnostmi používání nové generace digitálního zvuku USB s jedinečnou zvukovou technologií Xear 3D TM. Veškeré druhy aplikací mohou získat maximální podporu. Můžete rychle využít výhody těchto skvělých vlastností a vychutnat si úchvatné zvukové efekty v dokonce lepší kvalitě, než u běžné spotřební elektroniky. Zvuková technologie Xear 3D je jedinečné a inovativní komplexní zvukové řešení. Tato patentovaná technologie 3D zvuku nepodporuje pouze hry real-time 3D a oborový standard 5.1CH nebo 7.1CH DVD, ale rovněž nabízí uživatelům plné virtuální zvukové pole 5.1Ch a 7.1CH bez ohledu na typ aktuálně používaného výstupního zařízení. I když používáte pouze sluchátka nebo reproduktory 2CH, můžete prostřednictvím zvukové technologie Xear 3D dosáhnout lepšího virtuálního prostředí 5.1CH nebo 7.1CH. Navíc tato technologie umožňuje převádět všechny formáty zvuku na úchvatné trojrozměrné audio. Tím je dosaženo personalizované a optimální poslechové prostředí 5.1CH/7.1CH a zvukový zážitek. 4

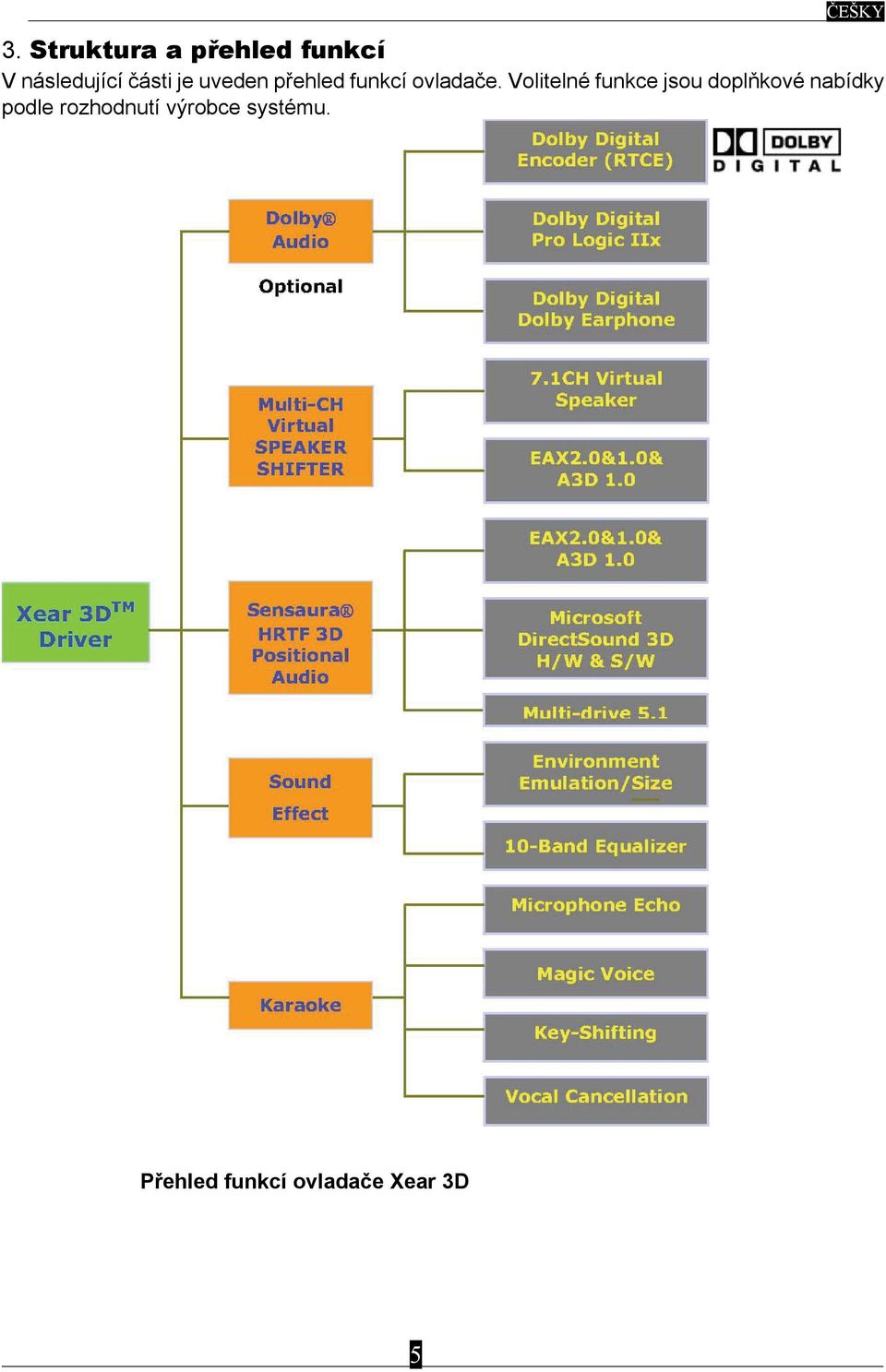

5 3. Struktura a přehled funkcí V následující části je uveden přehled funkcí ovladače. Volitelné funkce jsou doplňkové nabídky podle rozhodnutí výrobce systému. Přehled funkcí ovladače Xear 3D 5

6 4. Požadavky na systém a instalace Toto zařízení je třeba používat se systémy, které jsou vybaveny specifikací USB. Zkontrolujte, zda je váš počítač vybaven funkčním rozhraním USB 1.1 nebo případ není nainstalován žádný externí ovladač: Podporované operační systémy: Win98SE, WinME, Win2000, WinXP, Mac OS 9.0 a 10.1 Doporučený počítač: procesor Intel Pentium III nebo AMD K6 500 nebo výkonnější Alespoň 256 MB paměti RAM Alespoň 50 MB volného místa na pevném disku pro zajištění dobré kvality zvuku. Nastavte úplnou hardwarovou akceleraci počítače a nejlepší kvalitu převodu vzorkovací frekvence. Poznámka: Některé řadiče sběrnic USB mohou mít problémy se ztrátami balíčku datového proudu, které ovlivní výstupní zvuková data a mohou přerušit zvuk. K této situaci ovšem dochází velice zřídka. Pokud se někdy stane, že po připojení osobního multimediálního zařízení USB k počítači operační systém nemůže automaticky změnit zvukové zařízení na USB, přepněte zvukové zařízení na zvuk USB ve vlastnostech zvukových zařízení v ovládacích panelech. 2. případ instalace ovladače technologie Xear 3D: Podporované operační systémy: Win98SE, WinME, Win2000, WinXP Doporučený počítač: procesor Intel Pentium III nebo AMD K6 500 nebo výkonnější Alespoň 512 MB paměti RAM Alespoň 50 MB místa na pevném disku Podpora přímého zvuku 3D Poznámka: Operační systém Windows obsahuje výchozí podporu ovladače USB, ale nepodporuje funkce HRTF 3D, EAX, virtuální multikanálový zvukový efekt a funkci Dolby Digital sound DSP. Chcete-li používat tyto zajímavé funkce, musíte nainstalovat zvukový ovladač Xear 3D. 6

7 Před instalací zvukového ovladače Xear 3D je nezbytné zkontrolovat, zda je multimediální zvukové zařízení USB již připojeno k počítači. Pokud je počítač vybaven více než jedním portem USB, zapamatujte si, který port je zapojen pro instalaci. Při příštím připojování tohoto multimediálního zvukového zařízení USB k počítači je třeba použít stejný port. Instalace zvukového ovladače Xear 3D: Zapněte počítač a připojte multimediální zvukové zařízení USB k počítači. Vložte instalační disk CD do jednotky CD/ DVD ROM v počítači. Zobrazí se místní okno automatického spuštění. Vyberte, zda chcete nainstalovat pouze ovladač nebo ovladač a demo program, a potom klepnutím na tlačítko Next (Další) pokračujte v instalaci. Demo program obsahuje jednoduchou ukázku zvuku helikoptéry a rockové hudby pro zvuk 3D. 7

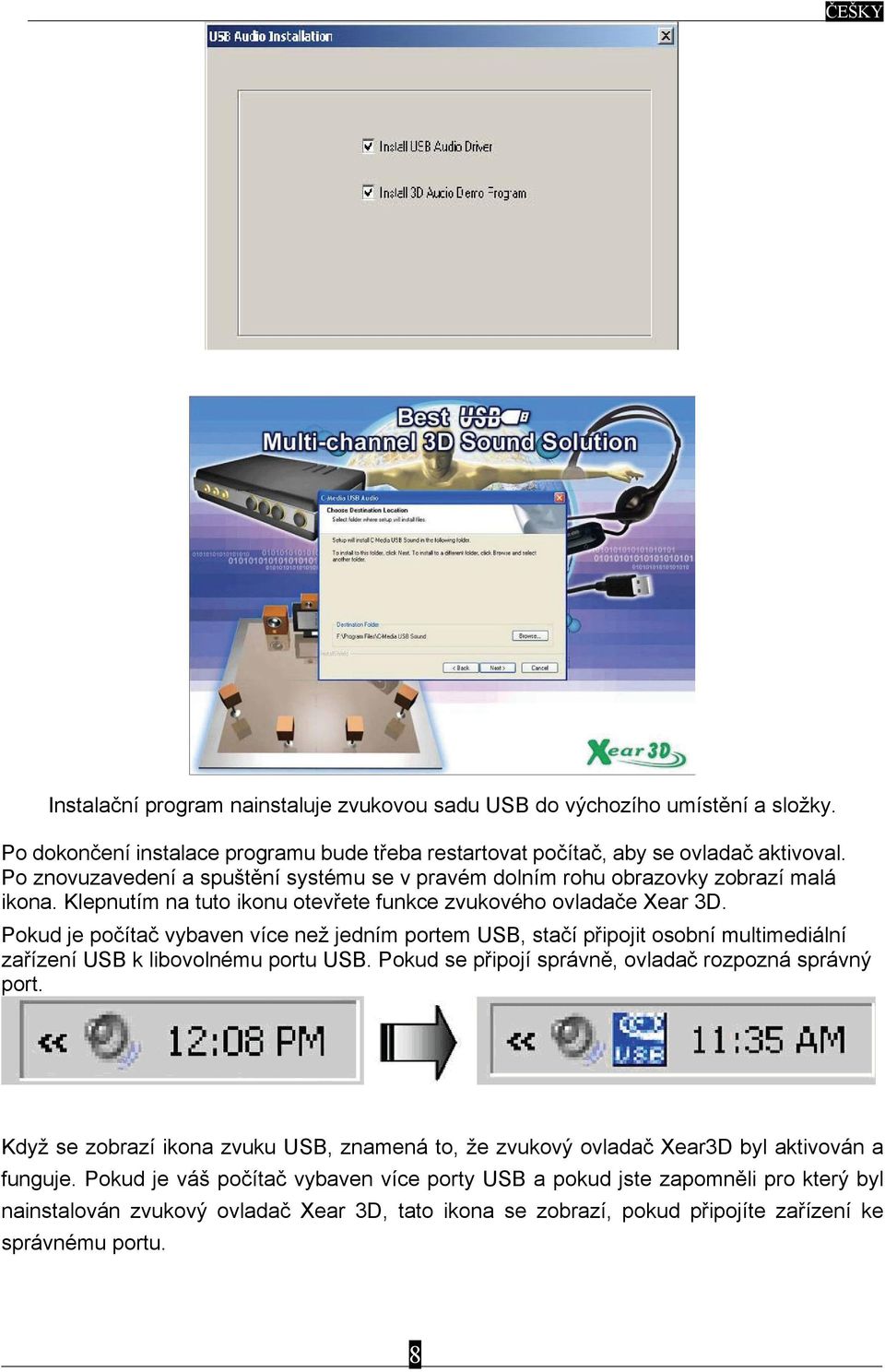

8 Instalační program nainstaluje zvukovou sadu USB do výchozího umístění a složky. Po dokončení instalace programu bude třeba restartovat počítač, aby se ovladač aktivoval. Po znovuzavedení a spuštění systému se v pravém dolním rohu obrazovky zobrazí malá ikona. Klepnutím na tuto ikonu otevřete funkce zvukového ovladače Xear 3D. Pokud je počítač vybaven více než jedním portem USB, stačí připojit osobní multimediální zařízení USB k libovolnému portu USB. Pokud se připojí správně, ovladač rozpozná správný port. Když se zobrazí ikona zvuku USB, znamená to, že zvukový ovladač Xear3D byl aktivován a funguje. Pokud je váš počítač vybaven více porty USB a pokud jste zapomněli pro který byl nainstalován zvukový ovladač Xear 3D, tato ikona se zobrazí, pokud připojíte zařízení ke správnému portu. 8

9 5. Uživatelské rozhraní a ovládání funkcí Používání analogového výstupu nebo digitálního výstupu S/PDIF 1. Režim kanálů analogového výstupu: Sluchátka, 2CH, 4CH, 6Ch a 8CH pro výběr. 2. Digitální výstup: Zapnutím tohoto tlačítka vyberte datový formát výstupu SPDIF. 3. Režim digitálního výstupu: Vyberte Dolby RTCE nebo PCM. 4. Zobrazení připojení zvukového konektoru jack 5. Režim DSP: Klepnutím můžete přepínat mezi různými režimy DSP. (Výchozí podporuje Xear 3D) 6. Virtuální PŘEPÍNAČ REPRODUKTORŮ: Slouží k otevření ovládacího okna PŘEPÍNAČE REPRODUKTORŮ. (Další informace viz následující stránka) 7. Sluchátka Dolby: Slouží k efektivnímu otevření prostředí sluchátek Dolby. 8. Ovládání digitální hlasitosti: Otevřete každý kanál a nastavte digitální hlasitost. (Další informace viz následující stránka) 9. Zobrazit kanál & test reproduktorů: Zobrazí stav kanálu analogového výstupu a schéma reproduktorů, na kterém lze přímým klepnutím testovat zvuk. 10. Automatický test zvuku: Automaticky otestuje každý kanál na zvukové efekty. 11. Zastavit automatický test zvuku: Ukončí automatický test. 9

10 Hlavní nastavení : Virtuální PŘEPÍNAČ REPRODUKTORŮ 1. Zvýšení hlasitosti 2. Snížení hlasitosti 3. Po směru hodin 4. Proti směru hodin 5. Ruční otáčení 6. Ruční přepínač 7. Resetování 8. Přetažení přepínače Zvukový efekt sluchátek Dolby 1. Referenční místnost 2. Obývací pokoj 3. Velký pokoj Ovládání digitální hlasitosti 1. Resetování hlasitosti Směšovač : Ovládání hlasitosti přehrávání 1. Ovládání vyvážení 7. Vyvážení hlasitosti SW Synth 2. Zvýšení/snížení hlasitosti 8. Ovládání hlasitosti SW Synth 3. Zapnutí/vypnutí hlasitosti Main 9. Zapnutí/vypnutí hlasitosti SW Synth 4. Vyvážení hlasitosti Wave 10. Vyvážení hlasitosti CD 5. Ovládání hlasitosti Wave 11. Ovládání hlasitosti CD 6. Zapnutí/vypnutí hlasitosti Wave 12. Zapnutí/vypnutí hlasitosti CD 10

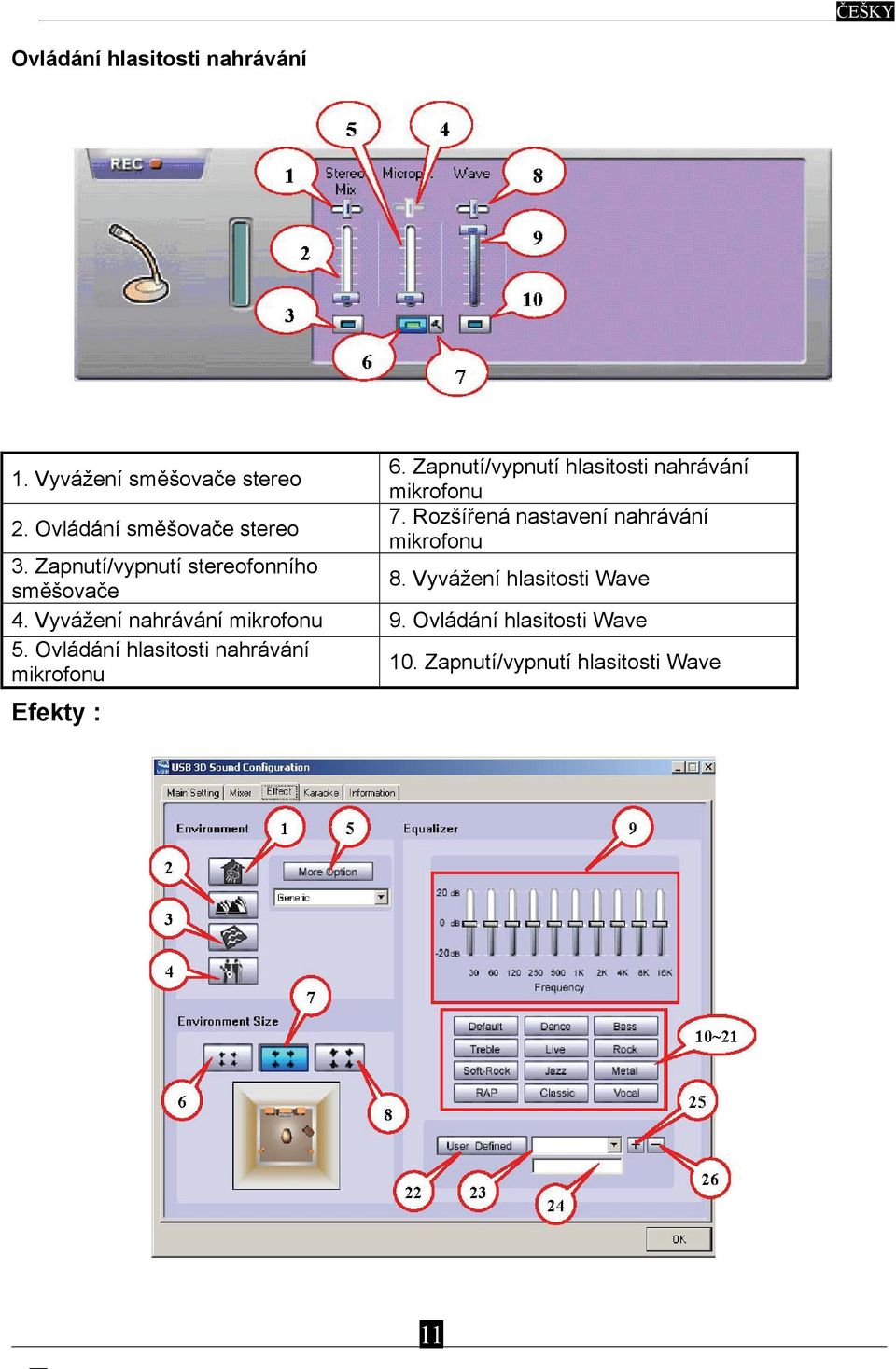

11 Ovládání hlasitosti nahrávání 1. Vyvážení směšovače stereo 6. Zapnutí/vypnutí hlasitosti nahrávání mikrofonu 2. Ovládání směšovače stereo 7. Rozšířená nastavení nahrávání mikrofonu 3. Zapnutí/vypnutí stereofonního směšovače 8. Vyvážení hlasitosti Wave 4. Vyvážení nahrávání mikrofonu 9. Ovládání hlasitosti Wave 5. Ovládání hlasitosti nahrávání mikrofonu 10. Zapnutí/vypnutí hlasitosti Wave Efekty : 11

12 Prostředí Velikost prostředí 1. Koupelna 6. Velké 2. Koncertní síň 7 Střední 3. Pod vodou 8. Malé 4. Hudební klub 5. Další možnosti: výběr z 23 zvukových efektů Ekvalizér 9. Nastavení desetipásmového ekvalizéru 18. Předvolený režim (metal) 10. Předvolený režim (výchozí) 19. Předvolený režim (RAP) 11. Předvolený režim (taneční) 20. Předvolený režim (klasická hudba) 12. Předvolený režim (basy) 21. Předvolený režim (vokály) 13. Předvolený režim (výšky) 22. Zapnut/vypnutí uživatelského nastavení ekvalizéru 14. Předvolený režim (živá hudba) 23. Posunutím vyberte režim uživatelského nastavení 15. Předvolený režim (rock) 24. Zadávání názvu uživatelského nastavení 16. Předvolený režim (měkký rock) 25. Přidání nového uživatelského režimu 17. Předvolený režim (jazz) 26. Odstranění uživatelského režimu Karaoke: 12

13 1. Zapnutí 2. Resetování 3. Spuštění efektu Microphone Echo 4. Panel ovládání efektu Microphone Echo (nízký/vysoký) 5. Efekt Magic Voice (volitelné) 6. Tlačítko spuštění efektu Key Shift 7. Panel ovládání efektu Key Shift (nízký/vysoký) 8. Aktivace eliminace vokálů 9. Ovládací panel eliminace vokálů Klepnutím na toto tlačítko můžete ovládat všechny funkce karaoke Slouží k resetování všech nastavení na výchozí hodnoty Klepnutím na toto tlačítko ze zobrazí dialogové okno pro aktivaci efektu Microphone Echo. Klepnutím na tlačítko OK vyberte zdroj nahrávání a aktivujte mikrofon Slouží k ovládání efektu Microphone Echo (nízký/vysoký) Tento efekt podporují pouze vícekanálová zvuková zařízení. Po aktivaci zpětné vazby mikrofonu můžete přejít v nabídce dolů a vybrat efekt Magic Voice. Magic Voice obsahuje 5 různých efektů. Toto tlačítko slouží k aktivaci a ovládání efektu Key Shift. Tato funkce slouží k vyladění hudby na pozadí podle vašeho zpěvu. Toto tlačítko slouží k aktivaci a ovládání eliminace vokálů. Tato funkce slouží k ovládání a případné eliminaci vokálu zpěváka hudby na pozadí. 13
