Měření závitů - kontrola profilu -
|
|
- Luděk Bílek
- před 8 lety
- Počet zobrazení:
Transkript

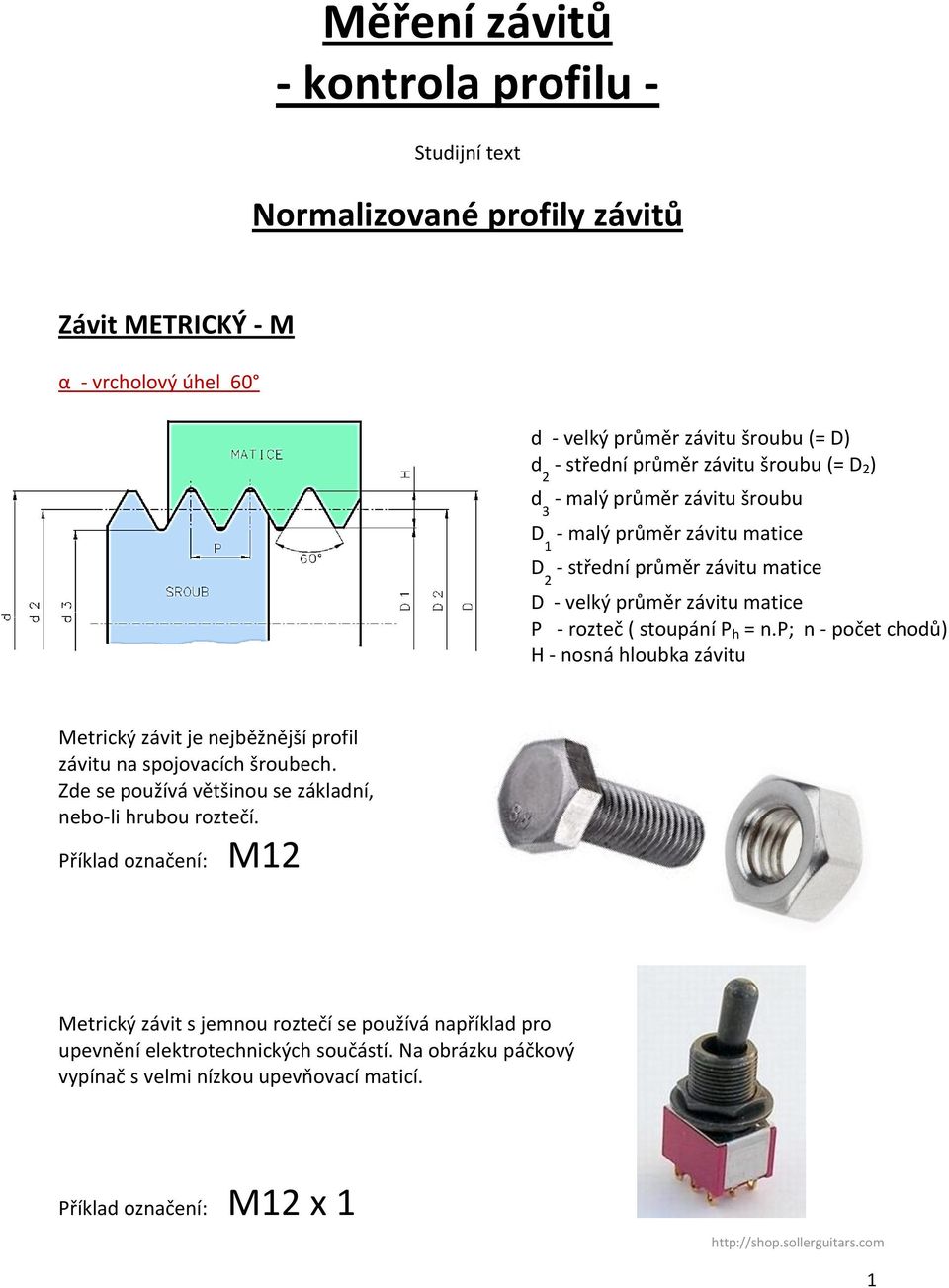

1 Měření závitů - kontrola profilu - Studijní text Normalizované profily závitů Závit METRICKÝ - M α - vrcholový úhel 60 d - velký průměr závitu šroubu (= D) d 2 - střední průměr závitu šroubu (= D 2 ) d 3 - malý průměr závitu šroubu D 1 - malý průměr závitu matice D 2 - střední průměr závitu matice D - velký průměr závitu matice P - rozteč ( stoupání P h = n.p; n - počet chodů) H - nosná hloubka závitu Metrický závit je nejběžnější profil závitu na spojovacích šroubech. Zde se používá většinou se základní, nebo-li hrubou roztečí. Příklad označení: M12 Metrický závit s jemnou roztečí se používá například pro upevnění elektrotechnických součástí. Na obrázku páčkový vypínač s velmi nízkou upevňovací maticí. Příklad označení: M12 x 1 1
2 Závit WHITWORTHŮV - W α - vrcholový úhel 55 Whitworthův závit byl používán na spojovacích šroubech v minulosti. Dnes je používán pouze v některých zemích. Rozměry jsou udávány v palcích. Příklad označení: W1/2 Závit TRUBKOVÝ - G α - vrcholový úhel 55 Trubkový závit má stejný profil jako Whitworthův, ale má jemnější rozteč (stoupání). To znamená, že na délku jednoho palce je více závitů. Trubkový závit se běžně používá pro závitové spoje vodovodního a plynového potrubí. Jmenovitým rozměrem je průměr trubky (označeno Js jmenovitá světlost), ke které závit přísluší. Rozměry jsou udávány v palcích. Příklad označení: G 3/4 2
3 Závit LICHOBĚŽNÍKOVÝ - Tr α - vrcholový úhel 30 Lichoběžníkový je určen pro pohybové šrouby. Například šrouby (vřetena) šroubových zvedáků, svěrek, pohybových šroubů pro suporty na obráběcích strojích. Označení Tr je podle staršího názvu TRAPÉZOVÝ. Příklad označení: Tr 48x8 Závit OBLÝ - Rd α - vrcholový úhel 30 Profil je výrazně zaoblen. Z tohoto důvodu je vhodný pro spoje v agresivním prostředí, tj. v prostředí, kde dochází ke korozi součástí a tím i povrchu závitu. Hrany bez zaoblení, jako například u metrického závitu jsou korozí více znehodnoceny, než hrany oblé. Oblý závit i po napadení korozí zůstává funkční. Závit je také odolnější vůči poškození rázy. Na obrázku je takzvaná šroubovka. Šroubovka je součástí spřáhel železničních vozů. Jedná se o pohybový šroub s pravým a levým závitem. Příklad označení: Rd
4 Závit ČTVERCOVÝ Profil čtvercového závitu není normalizován. Nemá tedy ani označení. Používá se v některých případech na pohybových šroubech. Například truhlářské hoblice. Pro výrobu takového šroubu je potřeba jej nakreslit a úplně okótovat. Závit EDISONŮV Edisonův profil závitu mají patice a objímky žárovek. Je lisován z plechu. Není tedy vytvořen obráběním, tak jako ostatní závity. Je normalizován pouze v několika velikostech: 4
5 Smysl stoupání závitu Profil běžných závitů stoupá v pravotočivé šroubovici. Pouze v ojedinělých případech je potřeba závit s opačným, tedy levotočivým stoupáním. Takovým případem je například závit šroubu na jedné straně napínáku nebo šroubovky spřáhla železničních vagonů. Levý závit je také na šroubu levého pedálu a klice jízdního kola z důvodu aby se pedál při jízdě nevyšrouboval z kliky. napínák závit pravý závit levý šroubovka spřáhla 5
6 Závity vícechodé Většina používaných závitů jsou závity jednochodé. Na dříku šroubu, nebo v díře matice je jedna profilová šroubovice. U některých pohybových šroubů se používá závit vícechodý. Má potom větší stupání, to v praxi znamená, že na jedno otočení se posune o větší hodnotu. servo-drive.com Značení závitů Druh závitu - profil značka profilu jmenovitý rozměr příklad označení Metrický M D M 12 Metrický s jemnou roztečí M D x P M 12x1 Whitworthův W D W ½ Trubkový válcový G Js G ¾ Oblý Rd D Rd 32 Lichoběžníkový rovnoramenný Tr D x P Tr 48x8 Čtvercový nenormalizovaný Edisonův E D E 27 Levé závity - za označením LH M 12 LH Tr 48x8 LH Závit vícechodý D x Ph (P) Tr 48x16 (8) 6
7 Kontrola profilu Velký průměr závitu šroubu se změří například mikrometrem. Foto: autor Druh profilu a jmenovitá rozteč se zjistí závitovými měrkami. Měrky se postupně přikládají k profilu šroubu a pohledem proti světlu se zjišťuje shoda. Foto: autor Souhrnná kontrola závitu, tj. zjištění, zda závit odpovídá předpisu včetně tolerance, se provádí závitovými kalibry. závitový kalibr na vnitřní závity závitový třmenový kalibr na vnější závity závitové kalibry - kroužky na vnější závity 7
8 Kontrola všech rozměrů závitu se může provést na profilprojektoru. Šroub je zde osvětlen svazkem paprsků. Profil se zobrazí na matnici přístroje jako stínový obraz ve zvětšeném měřítku. Na matnici lze provést měření pomocí pravítka a úhloměru. Přesněji žádané rozměry zjistíme posouváním stolku se šroubem pomocí mikrometrických šroubů se stupnicemi. Na matnici si před měřením nakreslíme tužkou osový kříž, ke kterému profil pomocí mikrometrických šroubů přisouváme a na stupnicích odečítáme vzdálenosti. měřená součást - šroub stolek mikrometrické šrouby se stupnicemi matnice Foto: autor profil závitu šroubu Foto: autor 8
