Jak změřit jemný závit

Transkript

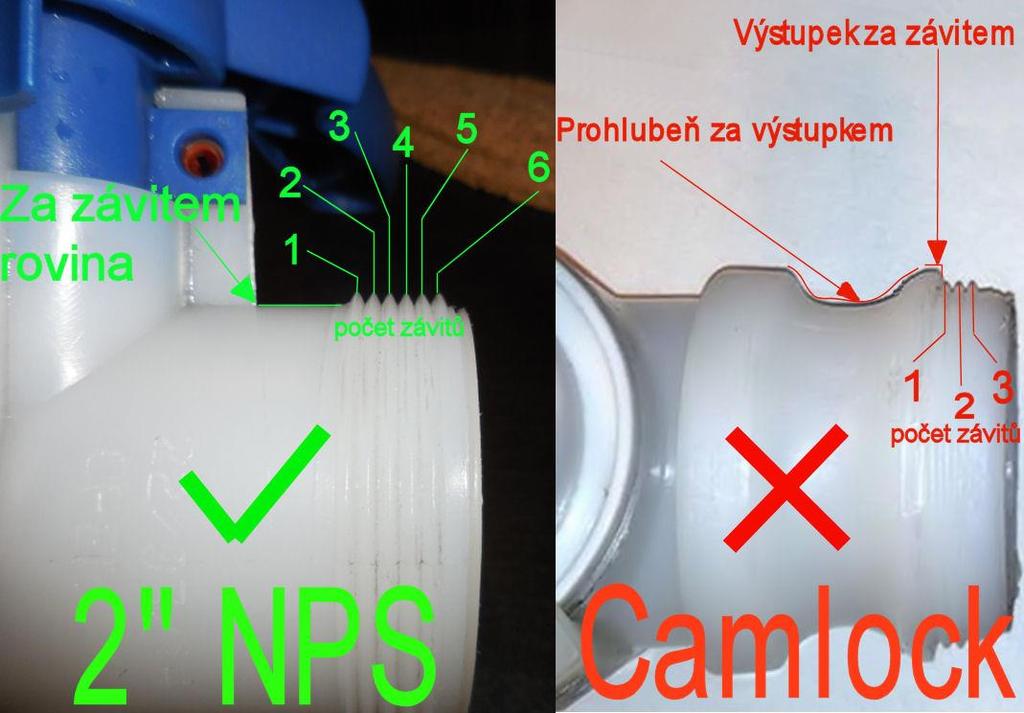

1 Jak změřit jemný závit Závit 2" NPS - (jemný) Pro identifikaci závitu 2"NPS na IBC nádrží jsou důležité 4 prvky: 1) Profil závitu, 2 Tvar ventilu, 3 Stoupání závitu,4 Průměr závitu, Nejdříve určíme profil : Závit 2" NPS (často nazývaný jako jemný) má standartní metrický profil který má 60 stupňů Stejný profil naleznete třeba na klasickém Metrickém šroubu. Určili-li jsme profil (tvar) závitu za správný, následuje určení tvaru ventilu. Velice často se závit 2"NPS na ventilu zaměňuje za systém CAMLOCK který má v přední části velmi krátký závit který neslouží jako nosný závit na redukci ale jako závit na zátku která těsní proti prokapání. Na systémech CAMLOCK se používají 2typy závitu 2 1/8"BSP který je o 3mm na průměru větší a tudíž by jste měli zjistit že se nejedná o 2"NPS ale druhý typ závitu používaný na systémech CAMLOCK je 2"BSP Který je takřka totožný s 2"NPS. 2"BPS je o 0,2mm menší na průměru a o 0,09mm na stoupání. Tudíž s nepřesným měřením ho jste schopni zaměnit za 2"NPS. Avšak závit a systém camlock lze lehce rozpoznat délkou závitu a tvarem ventilu. -Systém CAMLOCK má pouze 3 závity zatím co 2"NPS má 5-6závitu. -Systém CAMLOCK má za závitem výstupek, 2"NPS nemá výstupek ale má pod závitem rovinu

2 -Hlavním znakem systému CAMLOCK je velká rádiusová prohlubeň za výstupkem která je určena pro CAMLOCK protikus. S těmito prvky by jste s jistotou měli rozpoznat váš ventil s 2"NPS nebo nevhodný systém CAMLOCK I když jsou si závity dosti podobné, naše redukce 2"NPS NEPASUJE na systém camlock! (redukce by po závitu dřela a po třech otočkách by se zasekla o výstupek a netěsnila by) Určili-li jsme tvar ventilu za správný, následují další dva rozměry. Horní průměr závitu (přes venek) 59,6mm (rozsah na obrázku je pouze kvůli nepřesnosti měření ve skutečnosti je hodnota 59,6 +/- 0,1mm) A stoupání 2,21mm

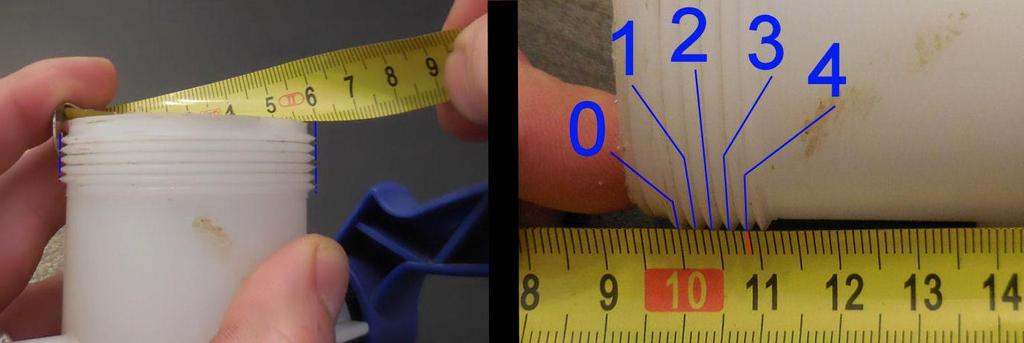

3 V následujících příkladech si ukážeme jak závit s jistotu změřit. 1) Metrem Stoupání: Vzhledem k malému stoupání a možné velké chybě měření si pomůžeme a budeme měřit míru přes 4 závity (lépe řečeno 4 mezery mezi závity). Měříme od stejné hrany na jednom profilu (na obrázku 0) závitu po stejný na čtvrtém závitu (na obrázku 4)

4 naměřená hodnota přes 4závity by měla být 8,84mm pro zpřesnění měření nevycházíme od zobáčku metru ale posuneme si stupnici třeba o 10cm viz obr. Průměr: Při měření průměru metrem přiložíme zásek (zobáčkem na metru) k profilu závitu na levé straně odčítáme z metru na straně pravé. naměřená hodnota by se měla být 59,6mm POZOR! Zásek (zobáček na metru) musí být opřený o profil závitu! ne pod závitem! viz obrázek. Pokud máme metr který nám na profil nedosáhne "zobáčkem" tudíž není možné touto metodou měřit, tak můžeme změřit závit formou obvodu. Metr jednoduše omotáme přes závit dokola a odečteme ze stupnice. Průměr 59,6 odpovídá obvodu :187mm

5 2) Posuvným měřítkem Né každý toto měřidlo vlastní,ale měření tímto měřidlem patří mezi nejpřesnější. Stoupání: Jako při měření metrem budeme měřit přes 4 závity.na posuvku proto nastavíme hodnotu 8,84mm přiložíme k profilu a špičky musí sedět na vrcholech závitu a počet závitů (lépe řečeno mezer )mezi špičkami posuvky musí byt 4 (viz obr.) Průměr: Měříme maximální rozměr závitu přes venek a samozřejmě přes střed. naměřená hodnota by se měla být 59,6mm.

6 3)Pravítkem Tato metoda je nejméně přesná ale pokud není jiná možnost i touto metodou lze závit změřit. Stoupání: Stejný postup jak při měření metrem. Vzhledem k malému stoupání a možné velké chybě měření si pomůžeme a budeme měřit míru přes 4 závity (lépe řečeno 4 mezery mezi závity). Měříme od stejné hrany na jednom profilu (na obrázku 0) závitu po stejný na čtvrtém závitu (na obrázku 4) naměřená hodnota přes 4 závity by měla být 8,84mm pro zpřesnění měření nevycházíme od kraje pravítka ale posuneme si stupnici třeba o 1cm viz obr. Průměr: Měříme maximální rozměr závitu od vrcholu závitu na levé straně po vrchol profilu na druhé straně naměřená hodnota by se měla být 59,6mm

7 POZOR při měření tímto typem, dochází k optickému zkreslení. závit se jeví na první pohled jak menší. vzhledem k úhlu z odčítané stupnice, proto přiložíme pravítko a kolmo pozorujeme "0" (nulu) kterou posuneme na kraj závitu a poté pohneme hlavou k směrem k druhé straně závitu a kolmo odčítáme naměřené hodnoty.z druhé strany.
