VÝROBA ZÁVITŮ OBRÁBĚNÍM

Rozměr: px
Začít zobrazení ze stránky:

Download "VÝROBA ZÁVITŮ OBRÁBĚNÍM"

Transkript

1 Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10; s platností do r v návaznosti na platnost norem. Zákaz šíření a modifikace těchto materiálů. Děkuji Ing. D. Kavková VÝROBA ZÁVITŮ OBRÁBĚNÍM

2 Terminologie závitů

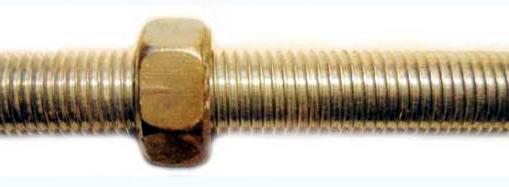

3 Závit - charakteristika závit - technický prvek strojní součásti - tvar určen závitovou plochou vznik závitové plochy - navinutí profilu na válec podél šroubovice v daném stoupání šroubovice - nakloněná rovina navinutá kolem válcového svorníku

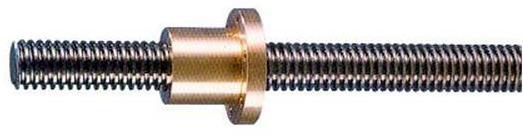

4 Šroubová spojení - rozebiratelná spojovací závity zpravidla ostré závity spojování konstrukčních součástí pohybové závity přeměna otáčivého pohybu šroubu v přímočarý pohyb matice (např. posuv stolu stroje)

5 Druhy závitů pravý (obvykle) levý vnitřní (matice) vnější (šrouby) jednochodý vícechodý

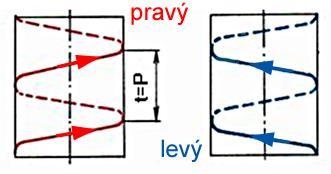

6 Závity - teorie pravý závit - šroubovice stoupá zleva doprava - zašroubování ve smyslu hodinových ručiček levý závit - šroubovice stoupá zprava doleva

7 Rozdělení závitů metrické hrubá rozteč, jemná rozteč palcové Whitwortův, trubkový válcový, trubkový kuželový lichoběžníkové rovnoramenný, nerovnoramenný oblé

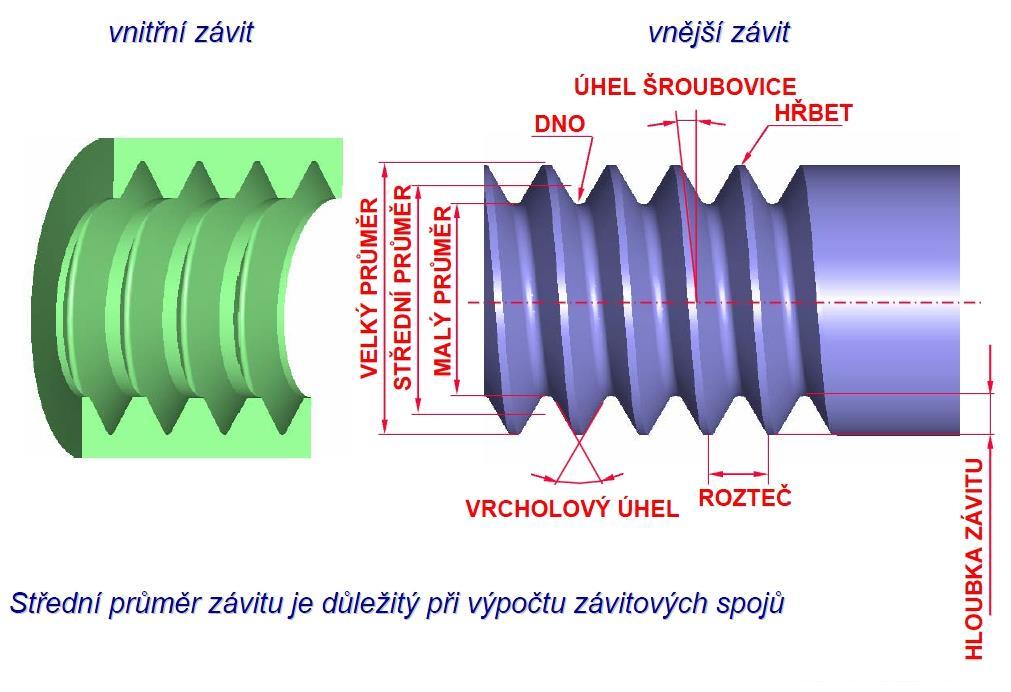

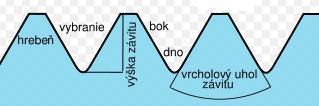

8 Názvosloví závitů

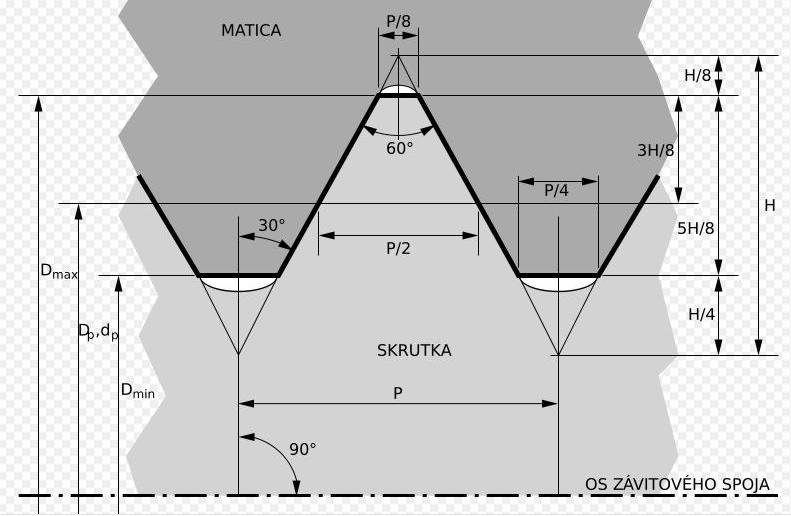

9 Základní pojmy D max - velký ø záv. šroubu, matice d p = D p - střední ø záv. šroubu, matice D min - malý ø záv. šroubu, matice H - výška základního profilu (teoret. profilu) P - rozteč závitu

10 Spojovací závity - metrický nejčastěji používaný pro závitová spojení všeho druhu označení - rozměry rozteč hrubá - M d [mm] - např. M30 (závit ø 30mm) matice šroub

11 Metrický závit jemný jemnější stoupání umožňuje použití větší síly při spojení použití - krátké závity, závity na tenkostěnných trubkách, na zátkách a na stavěcích šroubech označení - rozměry - Md x p [mm] např. M20 x 1 - závit ø 20mm - stoupání 1mm

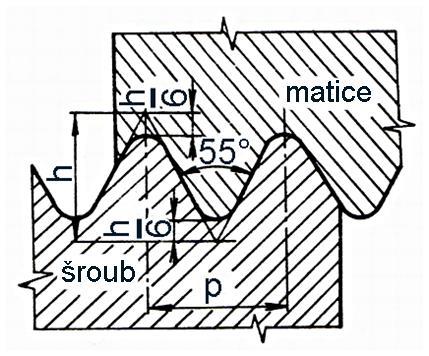

12 Whitworthův závit rozměry - palce (1 = 25,4mm) vrcholový úhel 55 použití - jízdní kola, stativy, nahrazován metrickým závitem označení - W d [ ] - např. W ¾ - závit průměru ¾

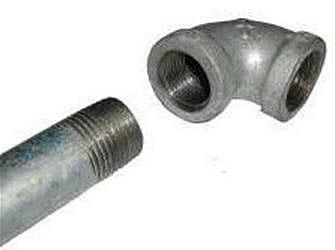

13 Trubkový závit rozměry - palce jmenovitý průměr - vnitřní světlost trubky - stoupání (tj. počet chodů závitu na délku 1 palce) použití - šroubované spojování potrubí vnější závit - válcový G d (např. G 1 ) - kuželový KGd (např. KG ¾, kuželovitost 1 : 16)

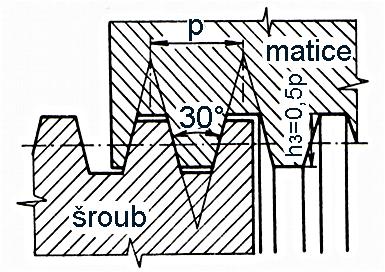

14 Lichoběžníkový závit rovnoramenný (trapézový) pata závitu široká - v obou směrech lze přenášet velké síly označení - rozměry - Tr x d [mm] - např. Tr 40 x 7 použití - pohybové šrouby svěráků, stolů a suportů obráběcích strojů

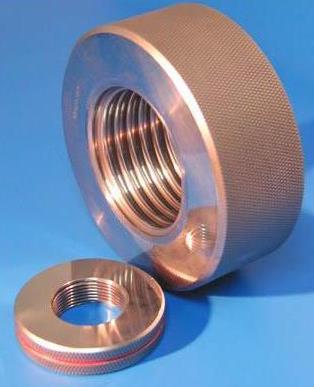

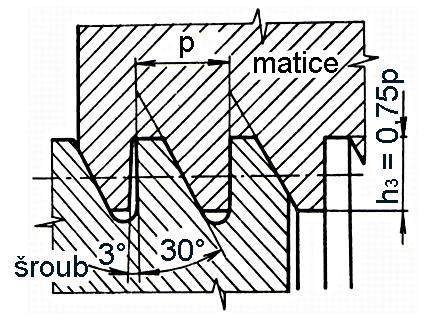

15 Lichoběžníkový závit nerovnoramenný (pilový) nosná strana závitu skloněná o 30 k ose závitu - možnost zatížení velkou silou v jednom směru označení - rozměry - Sd x p [mm] - např. S 48 x 8 použití - vřetenové lisy, šrouby zdvihadel a trhacích strojů

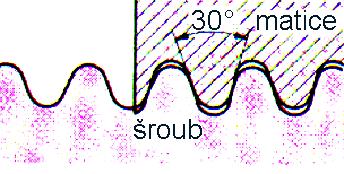

16 Oblý závit není citlivý na znečištění a poškození označení - rozměry - Rd [mm] - např. Rd 40 x 1/6 použití - spojovací šrouby u železničních vozů, šrouby k velkým ventilům p

17 Dosahované parametry závitů jakost plochy závisí na - geometrii břitu nástroje - řezné rychlosti - kvalitě naostření nástroje - opotřebení nástroje - chladící kapalině drsnost povrchu - měří se obtížně (obvykle vizuálně) přesnost závitu - kontrola (např. závitovými kalibry)

18 Kontrola a měření závitu kvalitní závit - musí souhlasit malý, střední a velký průměr závitu, stoupání a vrcholový úhel měřidla - závitové kalibry - závitové šablony - mikrometr - měřící drátky - speciální mikrometr s kuželovými dotyky

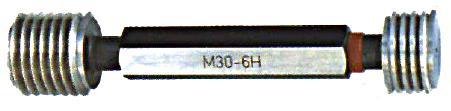

19 Kontrola závitovými kalibry nelze zjistit, zda je vadný závit nebo nesouměrná poloha boků závitu závitový mezní válečkový kalibr závitový mezní třmenový kalibr s kontrolními válečky

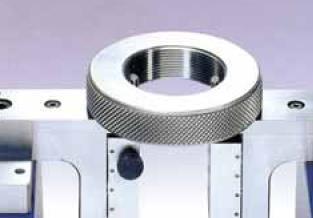

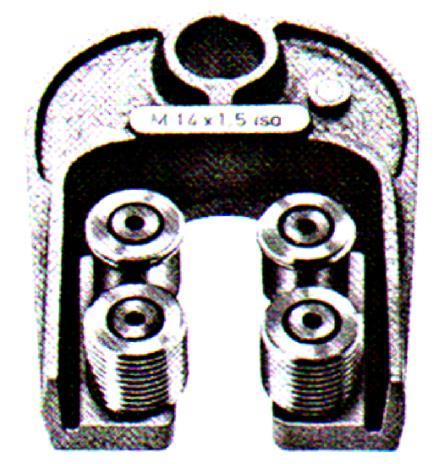

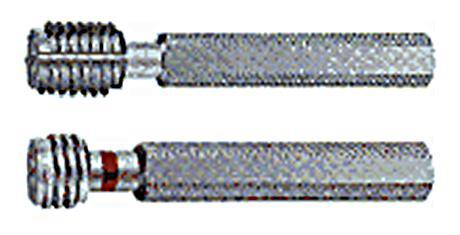

20 Kontrola závitovými kalibry závitový kalibr jednostranný - dobrá strana - zmetková strana závitové kalibry kroužky - dobrá strana - zmetková strana

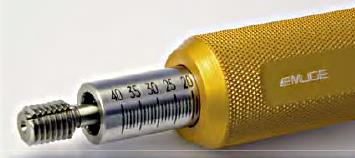

21 Závitové kalibry s měřením délky kontrola závitu spořící 50% času 6 rozměrů (M1 až M24) měřená hloubka závitu až do 4 x D univerzální použití - výměnné závitové části dobrá strana kalibru s povlakem TiN

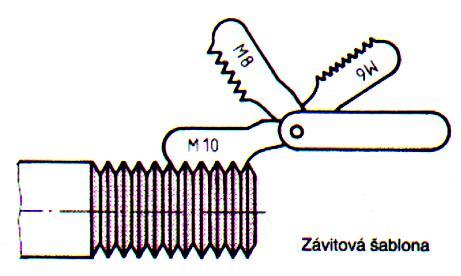

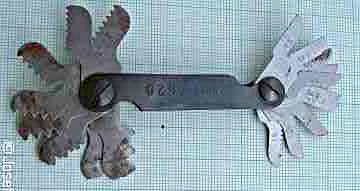

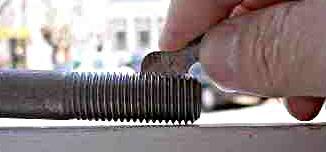

22 Závitové šablony kontrola úhlu boků a stoupání (mezi měrkou a profilem závitu nesmí být viditelný průsvit)

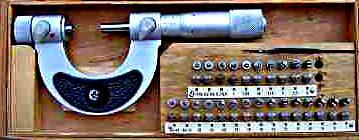

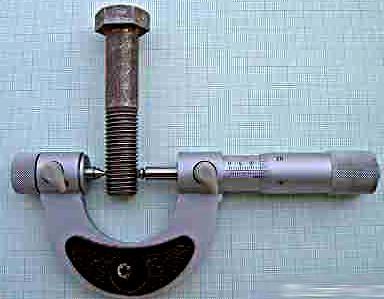

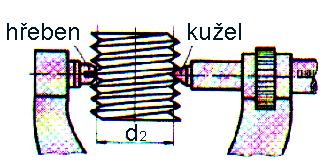

23 Speciální mikrometr s kuželovými dotyky měření středního průměru d 2

24 Kontrola a měření závitu měřící drátky - měření středního průměru d 2 kontrola na profilovém projektoru

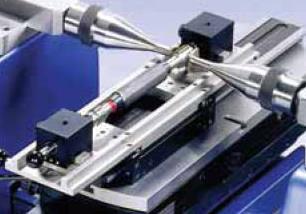

25 Kontrola závitových kalibrů

26 Přesnost závitů Metrické závity 5 stupňů přesnosti IT 4 8 Jakost závitu závisí na jeho funkci - spojovací (méně přesné) - odměřovací mikrometry, nástroje na výrobu závitů (nejpřesnější) Jmenovitý profil závitů ČSN ISO 68 1 Označení tolerančního závitu: Např.: 7g 6g Toleranční pole středního Ø závitu šroubu (d2 ) Toleranční pole velkého Ø závitu šroubu (d) ŠROUB M12 6g ŠROUB M12 x 1 6g Např.: 6H Toleranční pole malého a středního Ø závitu matice (D1, D2 )

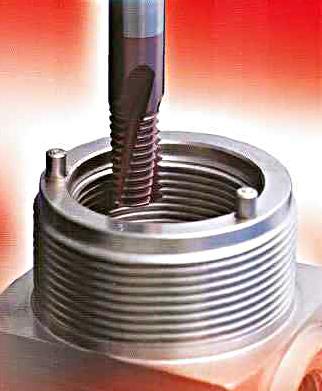

27 Výroba závitů řezání závitů - obrábění vnějších nebo vnitřních šroubových ploch tvarovým nástrojem tváření závitů - vnější i vnitřní závity, vyšší pevnost

28 Výroba závitů - přehled ruční řezání - kusová výroba, záv. čelisti, závitníky soustružením - sériová výroba, soustruhy, závitořezy frézováním - přesné závity, spec. záv. frézky válcováním - hromadná výroba, spec. automaty odléváním - speciální licí formy vytlačováním -spec. lisovací stroje (souč. z plechu) broušením - kalené mikrometrické šrouby

29 Závitové nástroje závitníky (ruční, strojní a soupravy nástrojů) závitové čelisti (ruční, strojní) závitové nože závitové hlavy závitové frézy závitové válcovací hlavy závitové válce

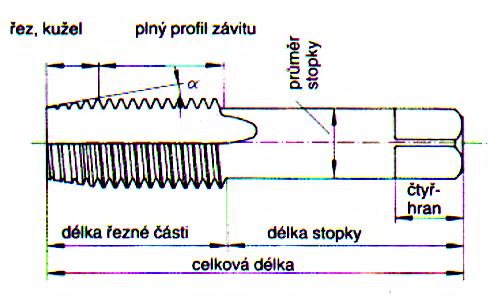

30 Ruční řezání vnitřních závitů nástroj - závitník

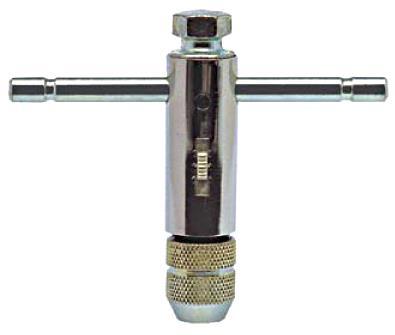

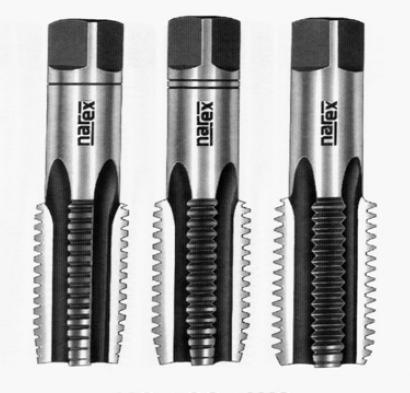

31 Ruční sadové závitníky

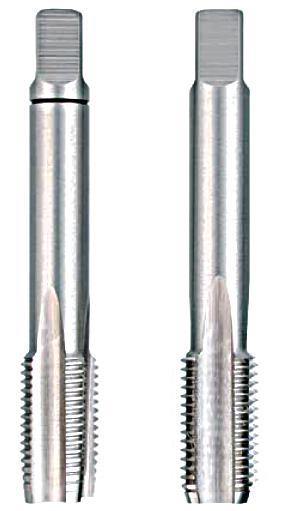

32 Ruční závitníky HSS - broušené 3 dílná sada závity v průchozích i slepých otvorech materiál obrobku - legované oceli Rm < 800MPa - temperované litiny - neželezné kovy 2 dílná sada - jemné závitníky

33 Zhotovení vnitřního závitu

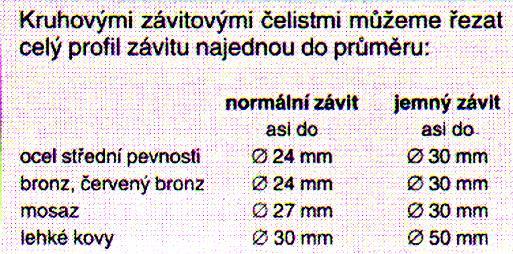

34 Ruční řezání vnějších závitů nástroj - kruhové závitové čelisti

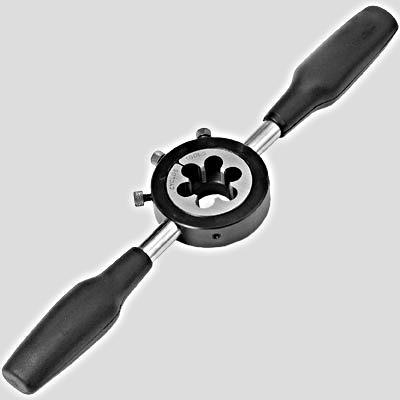

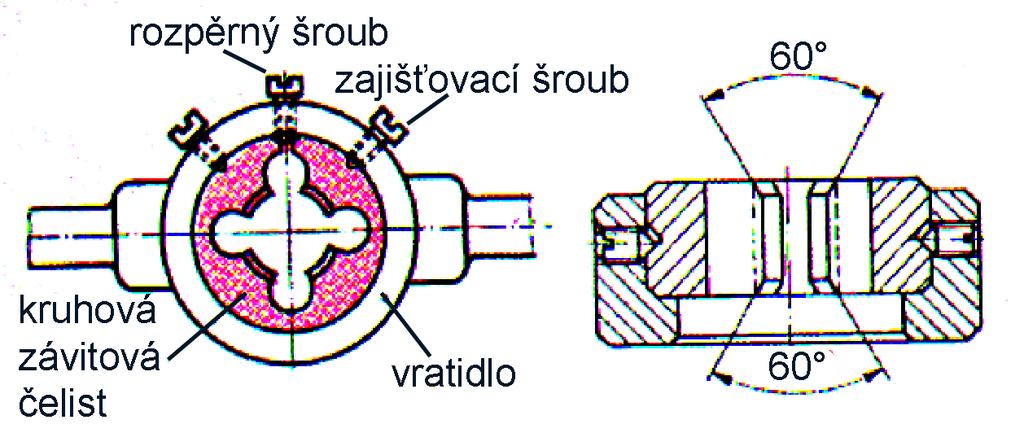

35 Kruhová závitová čelist

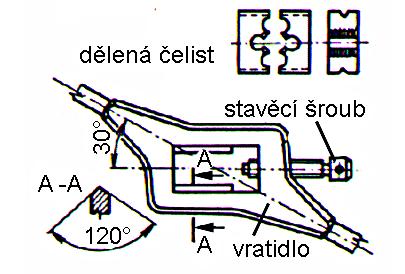

36 Dělené závitové čelisti dvě závitové čelisti v prizmatickém vedení držáku stavěcí šroub posunuje pohyblivou čelist do záběru závitové vratidlo s řehtačkou nastavitelné vratidlo

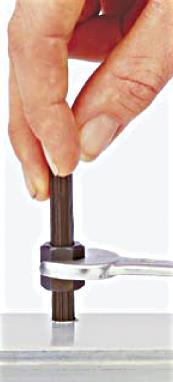

37 Vytahování zalomených šroubů zalomený šroub navrtat přes vrtací pouzdro narazit vytahovák šroubů, nasunout vyšroubovávací matici až dolů rovnoměrně vyšroubovat bez náklonu

38 Kontrolní otázky Uveďte používané druhy závitníků a příklady použití. Vysvětlete působení, použití a označení sadových závitníků. Jaký vliv má příliš malá či příliš velká předvrtaná díra na jakost závitu? Jmenujte nástroje k řezání vnějších závitů. Vysvětlete, proč má být při řezání vnějšího závitu průměr dříku menší než vyřezaný průměr?

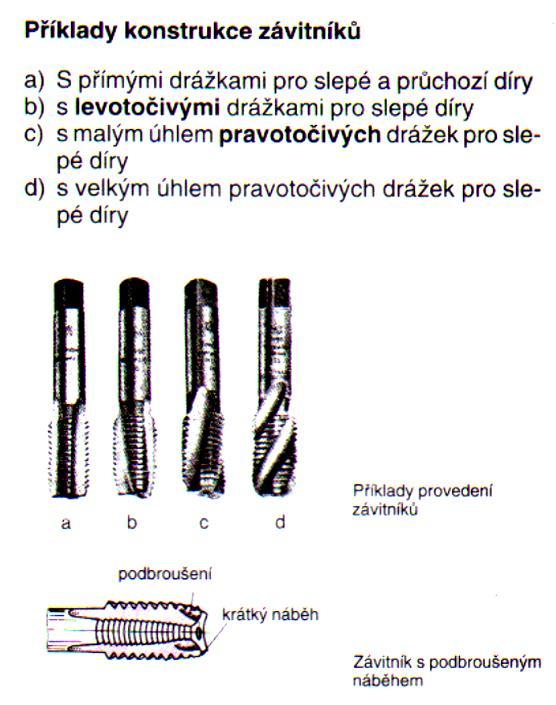

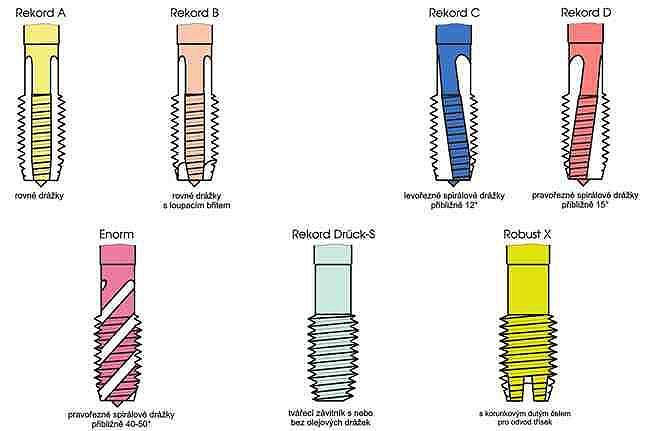

39 Druhy závitníků

40 Výroba závitů soustružením použití - kusová a sériová výroba všech tvarů závitů - vnější i vnitřní závity - velmi dobrá přesnost - soustruhy a obráběcí centra

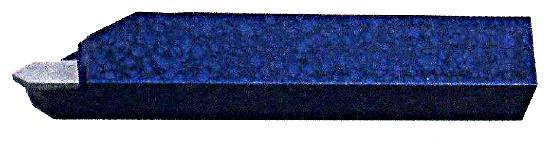

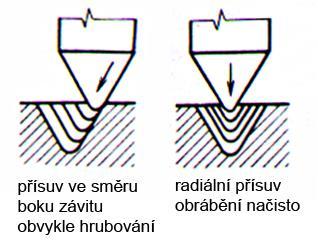

41 Řezání soustružnickým nožem vnější závity závit řezán postupně - na několik záběrů stoupání zajištěno převodem mezi vřetenem a posuvovým šroubem řezná rychlost - nože RO v < 60 m.min -1 - nože SK v < 160m.min -1

42 Řezání soustružnickým nožem vnitřní závity - obdoba vnějších závitů délka závitu omezena tuhostí nástroje nože s jedním či více závitovými profily

43 Hřebenové nože sériová výroba malých ostrých závitů vnějších i vnitřních soustružnické poloautomaty a automaty

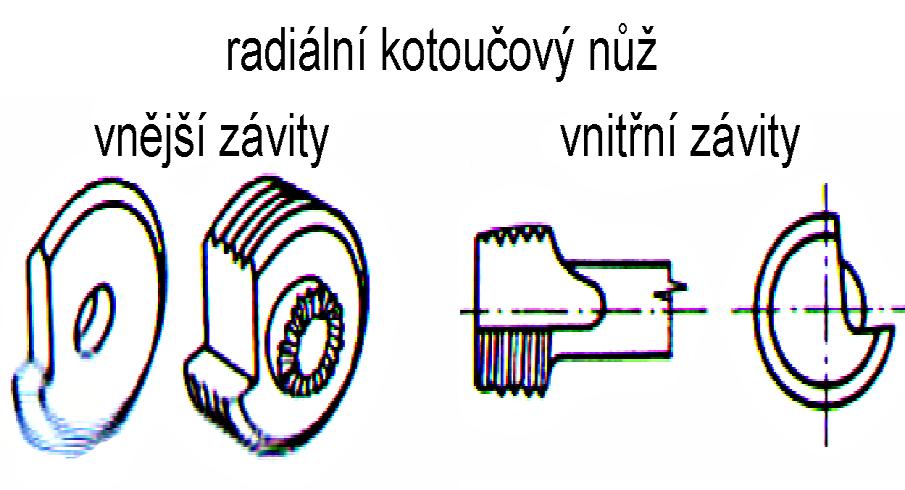

44 Tvarové nože použití - soustružení vnějších i vnitřních závitů ve výrobě sériové a hromadné tangenciální nůž

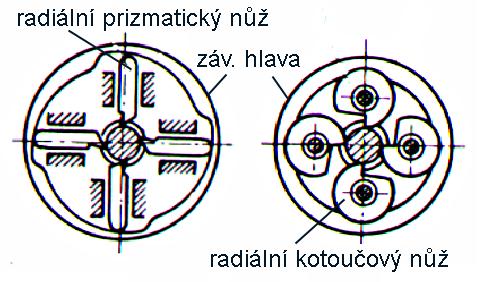

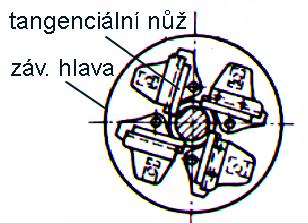

45 Závitořezné hlavy (do ø 64 mm) nože radiální prizmatické a kotoučové nože tangenciální postupné řezání do jmenovitého průměru závitu - vysoká produktivita soustruhy - univerzální, revolverové, automatické spec. závitořezné stroje

46 Soustružení závitů - trendy

47 Soustružení vnějších závitů

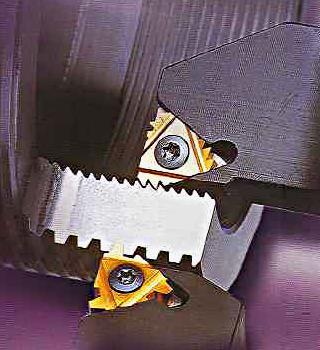

48 Soustružení vnějších závitů nože s vyměnitelnými břitovými destičkami řezná rychlost v > 200 m.min -1

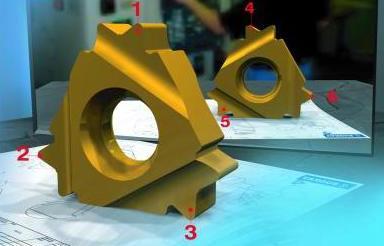

49 Břitové destičky oboustranné závitořezné vyměnitelné destičky se 6 břity použití do běžných konvenčních držáků

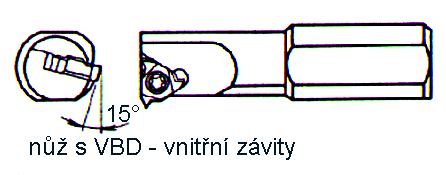

50 Soustružení vnitřních závitů detail

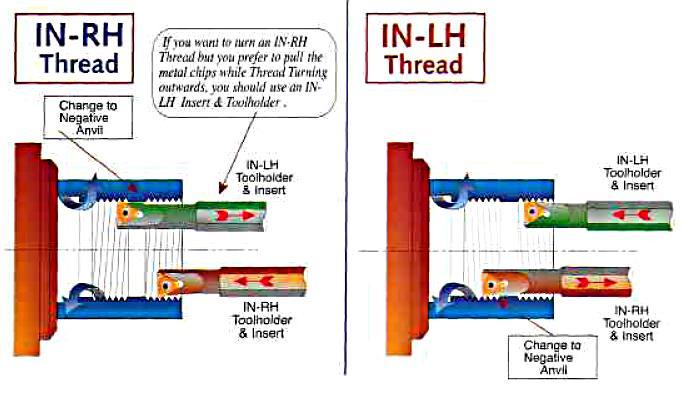

51 Soustružení vnitřních závitů

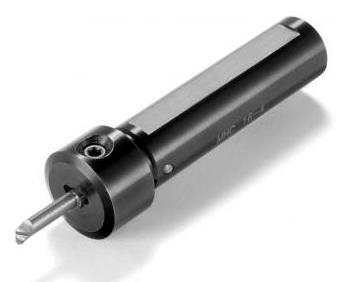

52 Mikronástroje soustružení závitů od M4 x 0,5 vyšší tuhost upnutí - nástroj ukončen šikmou plochou, nasazen na dorazový čep (zamezení pootočení nástroje v držáku)

53 Frézování závitů produktivní způsob frézy - tvarové kotoučové - válcové hřebenové - okružovací - závitové závity vnější i vnitřní

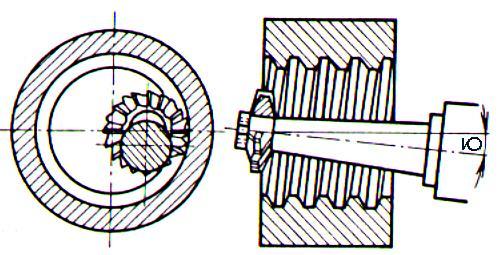

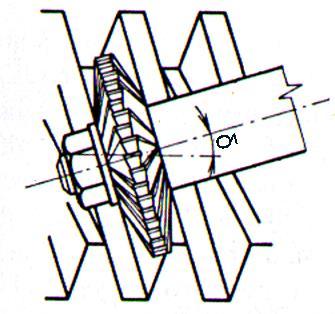

54 Fréza kotoučová tvarová frézování dlouhých závitů závit vyfrézován na jeden záběr frézy vnitřní závity vnější závity fréza tvar závitové mezery δ...úhel stoupání šroubovice

55 Závitové nástrčné, stopkové frézy krátké závity osa frézy rovnoběžná s osou obrobku fréza ~ o 3 závity delší než závit frézovaný závit vyfrézován za 1,25 otáčky obrobku vícechodé závity - jedn. chody postupně

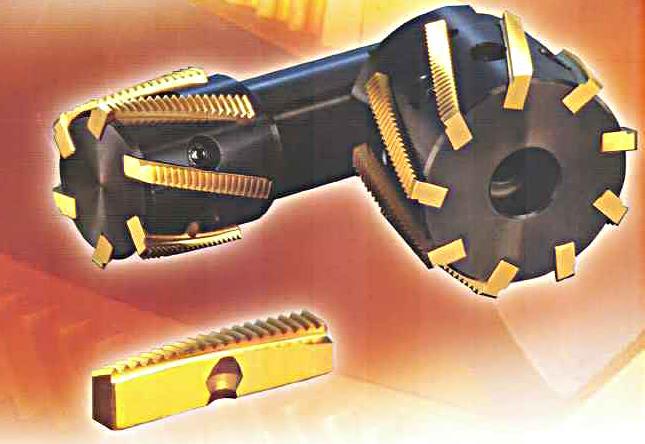

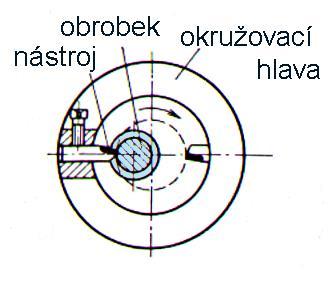

56 Okružovací frézy dlouhé vodící šrouby vyšší přesnosti hlava obsahuje (1 až 4) nože s profilem zavitové mezery osa hlavy mimoběžná s osou obrobku, skloněná o úhel δ stoupání šroubovice břity SK - řezná rychlost v až 300 m.min -1

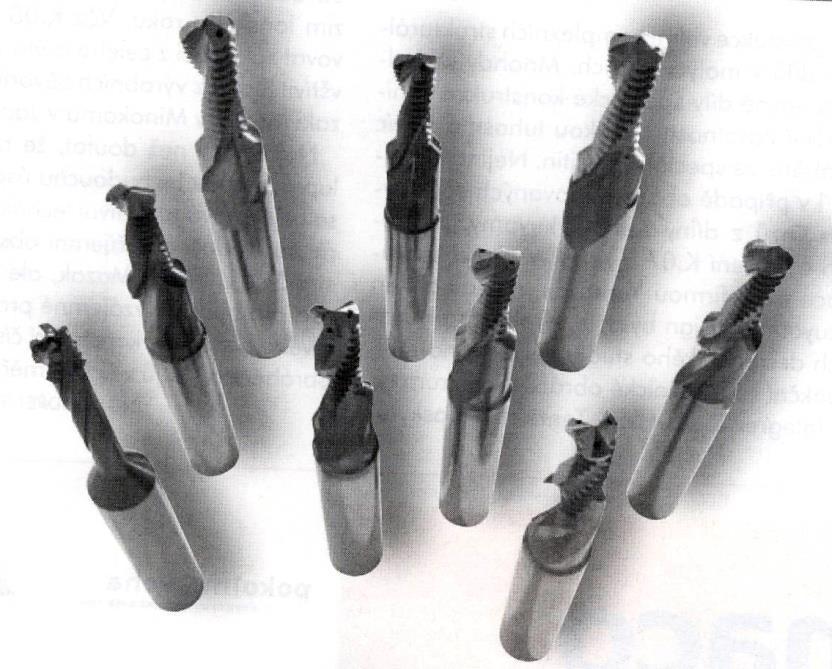

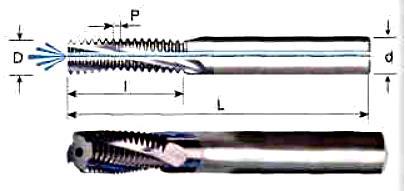

57 Vrtací závitořezné frézy výroba závitu kompletně v jedné operaci - vrtání a zahloubení díry, řezání závitu zkrácení vedlejších časů - není nutná výměna nástrojů zkrácení vlastních výrobních časů frézy firmy Komet

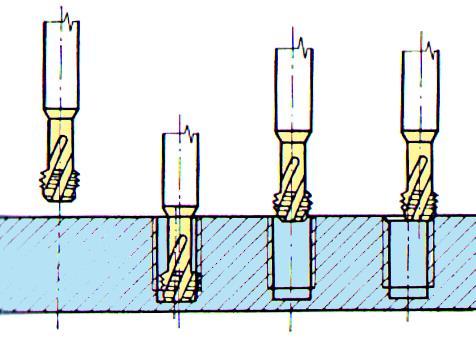

58 Dva způsoby výroby - 1 vrtání a zahloubení vyjetí z díry nastavení frézy na jmenovitý ød závitu posuv frézy o stoupání závitu při současné rotaci frézy kolem své osy a kolem osy díry vyjetí frézy z díry

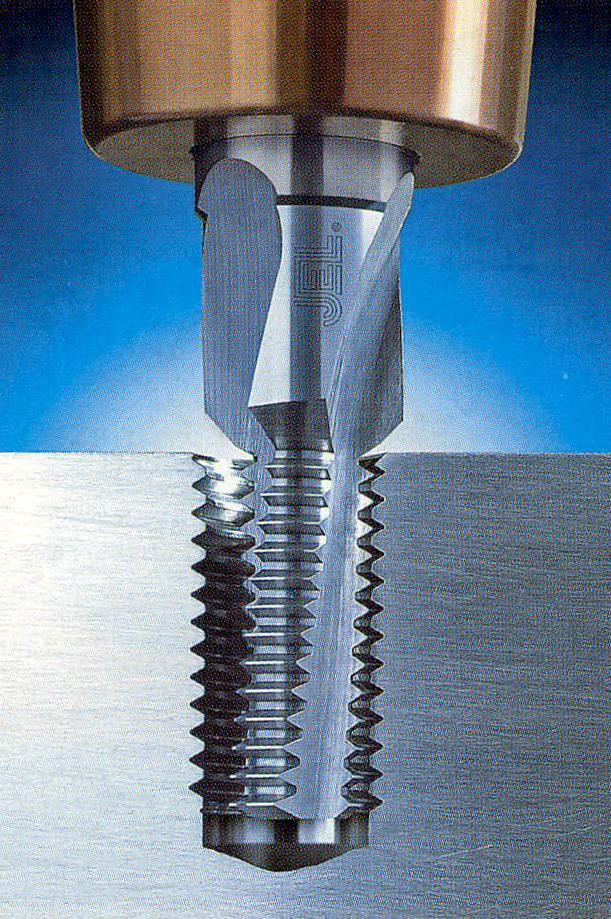

59 Dva způsoby výroby - 2 vrtání díry se současným řezáním závitu - fréza se otáčí a posouvá kolem své osy - současně koná rotační pohyb kolem osy vrtané díry odstranění otřepů

60 Omezení závitořezných fréz požadavek na obráběcí stroj - kinematika, vzájemně vázané pohyby přesnost nastavení nástroje vůči obrobku konstrukce frézy - vnější ø frézy malý ø vyráběného závitu frézy monolitní ze slinutých karbidů opatřené povlakem chladící kapalina vedena nástrojem přímo do místa řezu, větší ø fréz díry pro kapalinu i v bocích

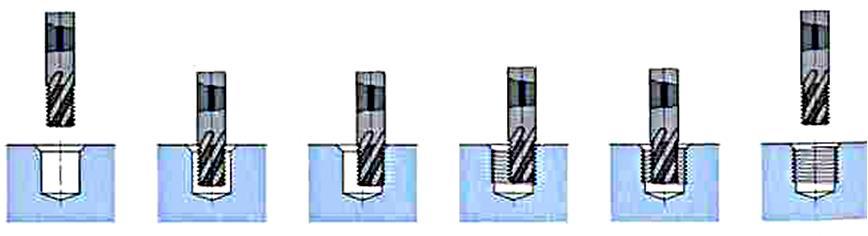

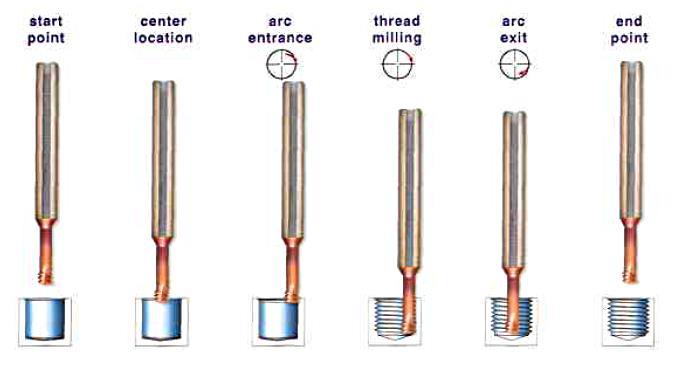

61 CNC frézování závitu - postup najetí nástroje do výchozí polohy - střed budoucího otvoru stranové najetí do počátečního bodu frézování závitu frézování závitu

62 CNC frézování závitu - postup stranové vyjetí návrat nástroje do výchozí polohy (případně sražení hrany)

63 Monolitní závitové frézy GF vnější i vnitřní závity vnitřní závity - ø frézy < 2/3.d budoucího závitu (u jemného závitu ¾.d) vnější závity - ø frézy nesmí být větší než průměr budoucího závitu oblast použití - hliník a slitiny hliníku i titanu - legované oceli (Rm < 1400 MPa) - korozivzdorné oceli, litiny

64 Monolitní závitové frézy typu GF rovné i spirálové drážky (30 ) princip procesu

65 CNC stroje - vnitřní závit

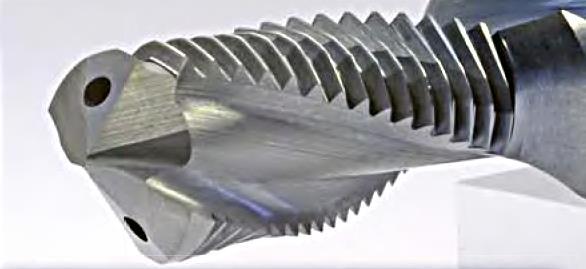

66 Závitové a tvářecí frézy GF - plus spojení funkce frézování a tváření závitu pracovní část obsahuje frézovací i tvářecí část břitu postupně ve směru obvodu

67 Mill - Thread Solid Carbide

68 Advantages Spiral Mill - Thread Tools l%20company_files/threading%20tools.htm

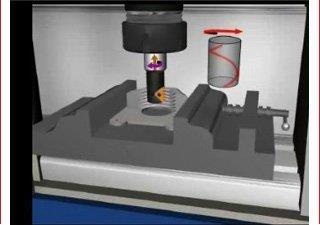

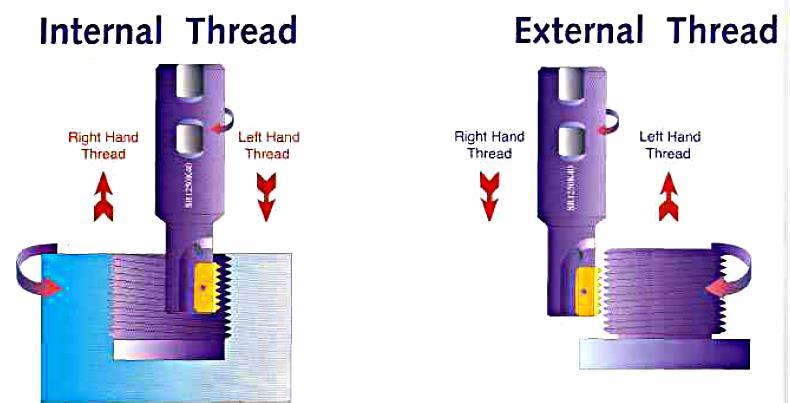

69 Vnitřní i vnější závity

70 Vnitřní i vnější závity

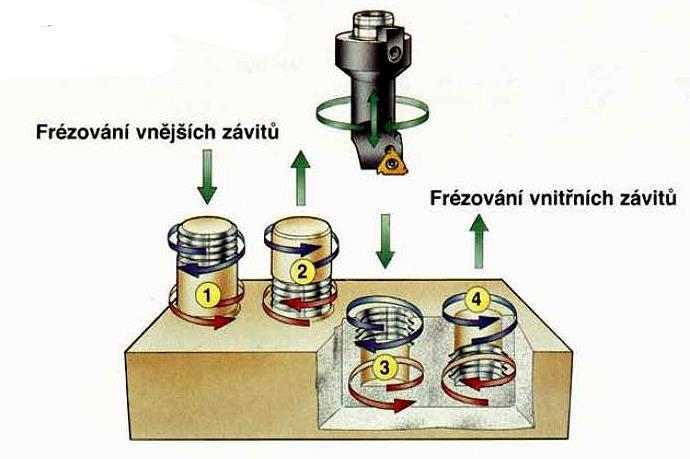

71 Fréza SANDVIK COROMAT 1 pravý závit 3 pravý závit různé směry kinematiky

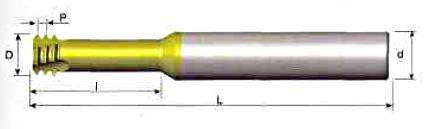

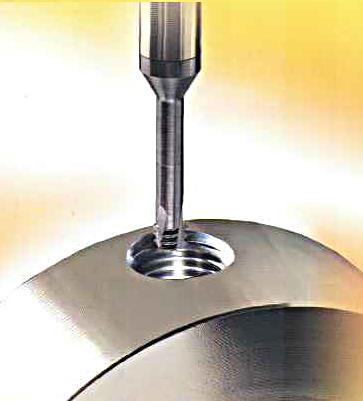

72 Mini Mill - Thread závitové očko kruhově interpolační vrtání a frézování závitu

73 Frézování závitů v hlubokých otvorech

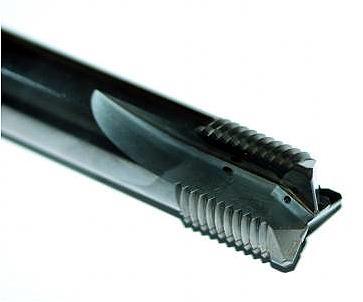

74 Vrtací a závitová fréza BGF firmy JEL operace vrtání, sražení hrany a frézování závitu odvrtán střed, frézování sražení zároveň s najetím na konečnou hloubku vrtání závitu, vyfrézování závitu kruhovou interpolací břit z PKD geometrie drážky pro rychlý odchod třísek jemně rozprašovaná směs oleje se vzduchem

75 Broušení závitů stroj TAPOMAT CNC vysokorychlostní broušení dva brousící kotouče - diamantový na závit - diamantový na náběh průměr závitu (0,8 až 25,4) mm

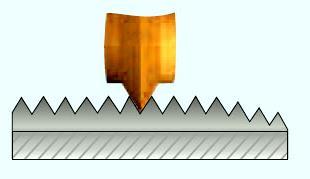

76 Podélné broušení závitů plochý kotouč s profilem závitové mezery osa kotouče skloněna o úhel stoupání šroubovice obrobek se otáčí a posouvá

77 Lícování metrických závitů pro všechna uložení (ČSN dle ISO) stupeň přesnosti - 1 až 10 polohy tolerančních polí d - p (pro d 2 a d) - např. M16 7g6g C - H (pro D 2 a D 1 ) - např.m16 5H6H příklad uložení - 5H6H/7g6g (pokud shoda - např. 6H6H/6g6g pak 6H/6g - běžné)

78 Zdroje dscf3095.jpg valentazt.cz
