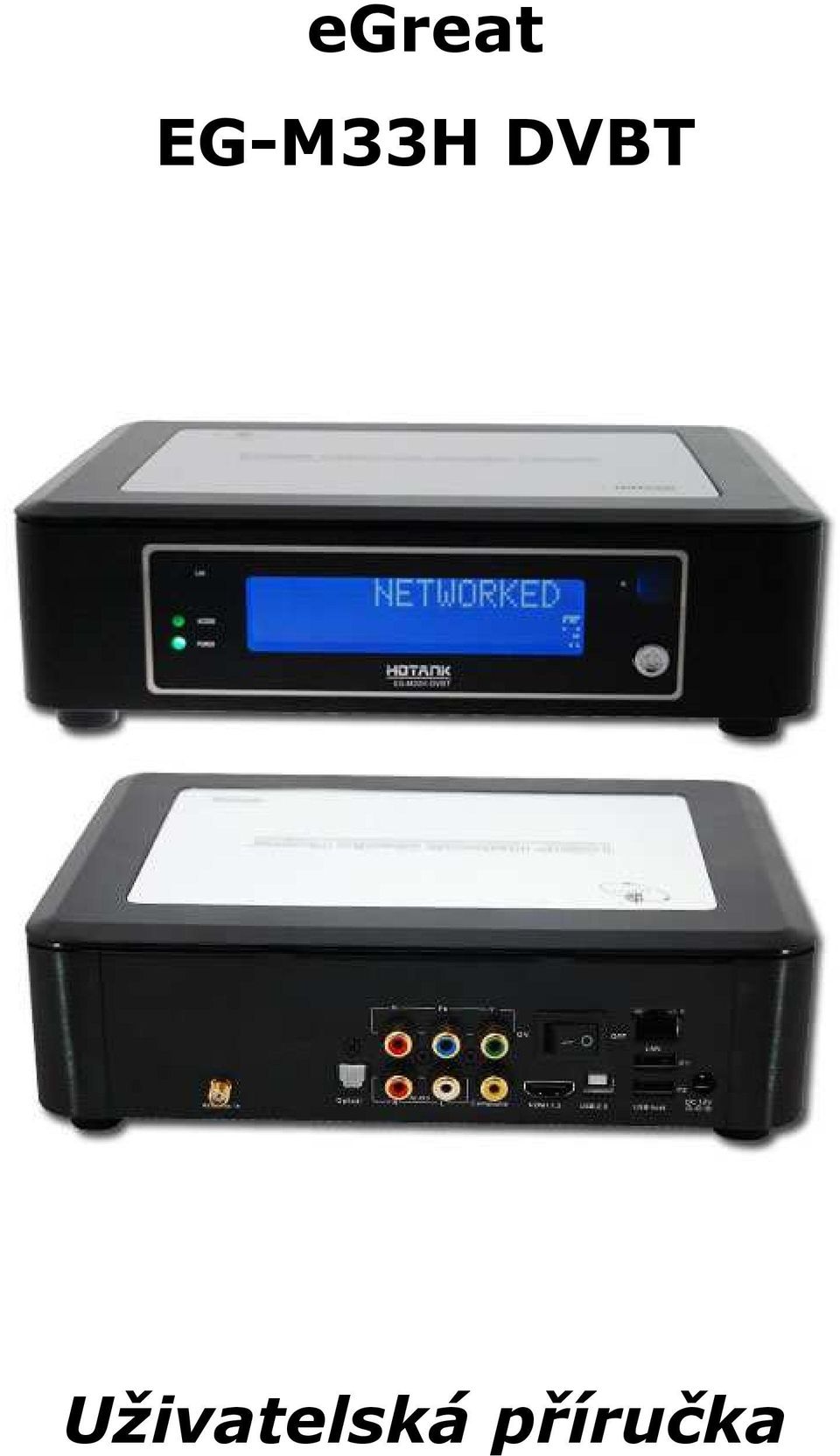

1 egreat EG-M33H DVBT Uživatelská příručka

2 1. Instalace pevného disku 1.1; Vyjměte rámeček z přehrávače a z příslušenství si připravte 4 šroubky na uchycení HDD 1.2: Umístěte disk do rámečku dle obrázku a připevněte šroubky. Poté zasuňte do přehrávače ( přiměřeným tlakem)

3 2. Připojení M33H. Popis konektorů * LAN je 10/100M síťový port pro připojení do sítě ( přes router popř. switch) * USB host port slouží k připojení externích zařízení (Flash disk, HDD disk, DVD mechanika apod.) * USB 2.0 slave port slouží pro připojení k PC a nahrávání souborů na disk z PC Připojení napájecího adaptéru

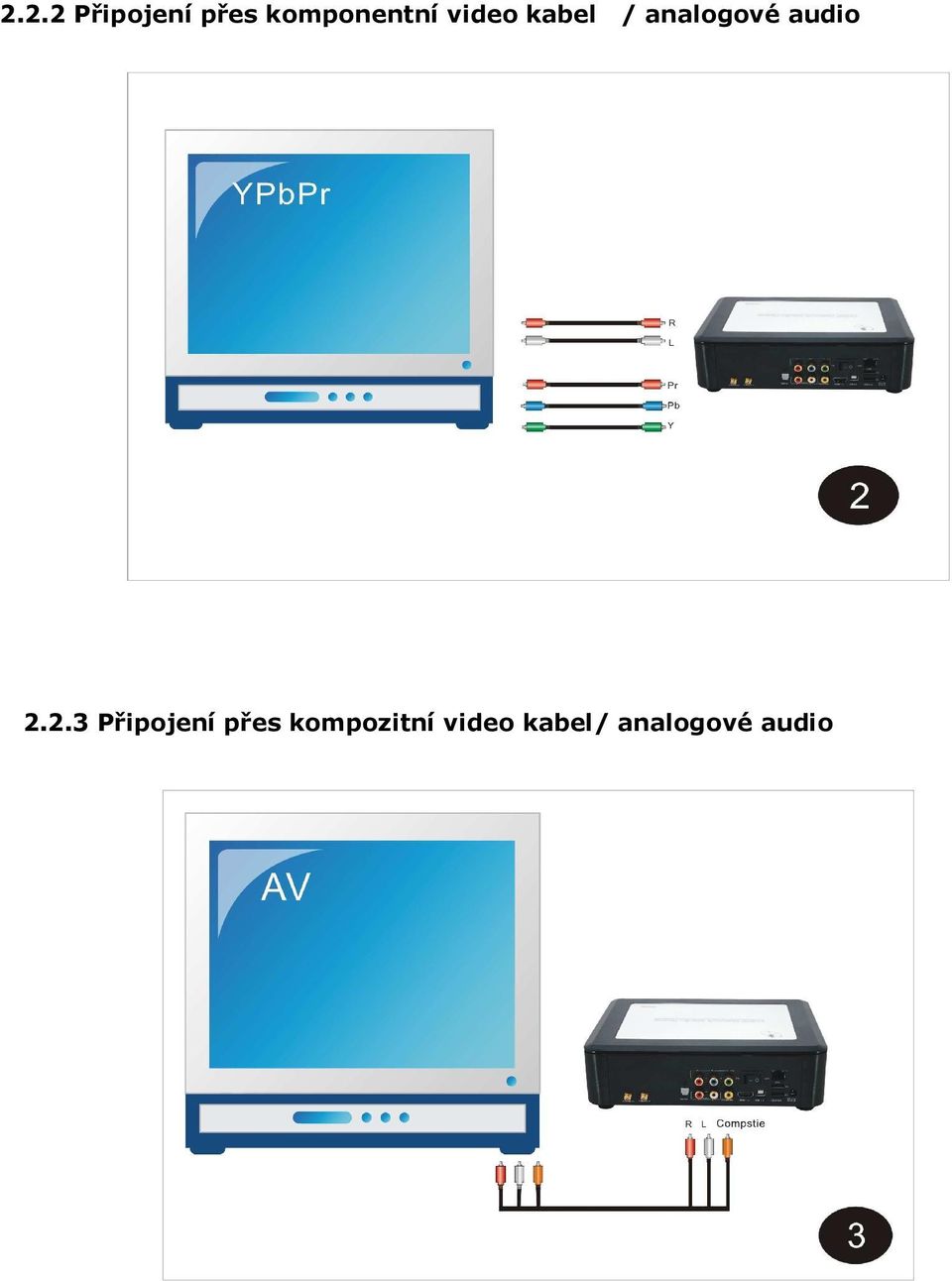

4 2.2.2 Připojení přes komponentní video kabel / analogové audio Připojení přes kompozitní video kabel/ analogové audio

5 2.2.4 Připojení antény DVBT Připojení přes HDMI kabel (zvuk i obraz)

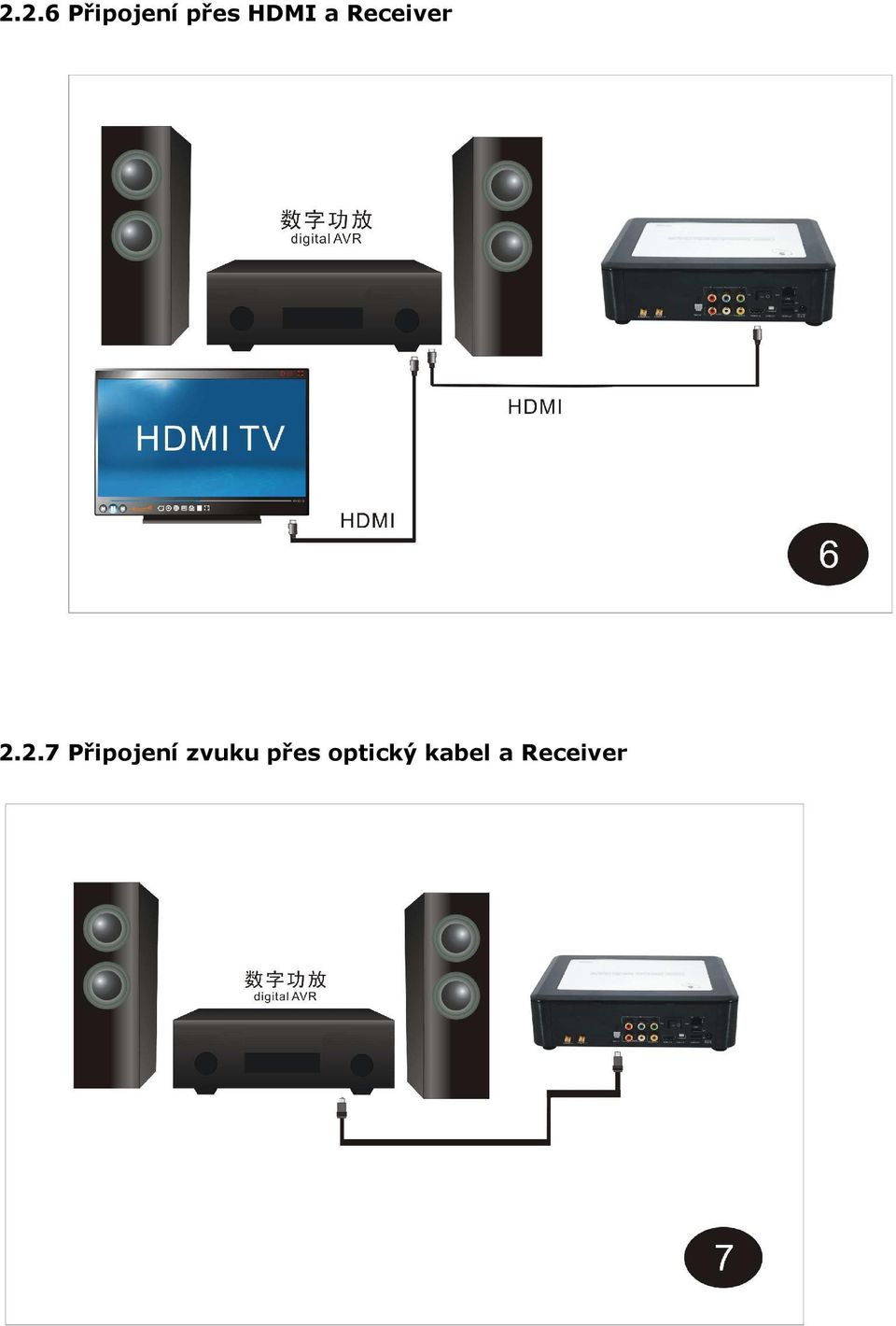

6 2.2.6 Připojení přes HDMI a Receiver Připojení zvuku přes optický kabel a Receiver

7 2.2.8 Připojení do lokální sítě ( přes router popř. Switch) Připojení externího zařízení přes USB Host port

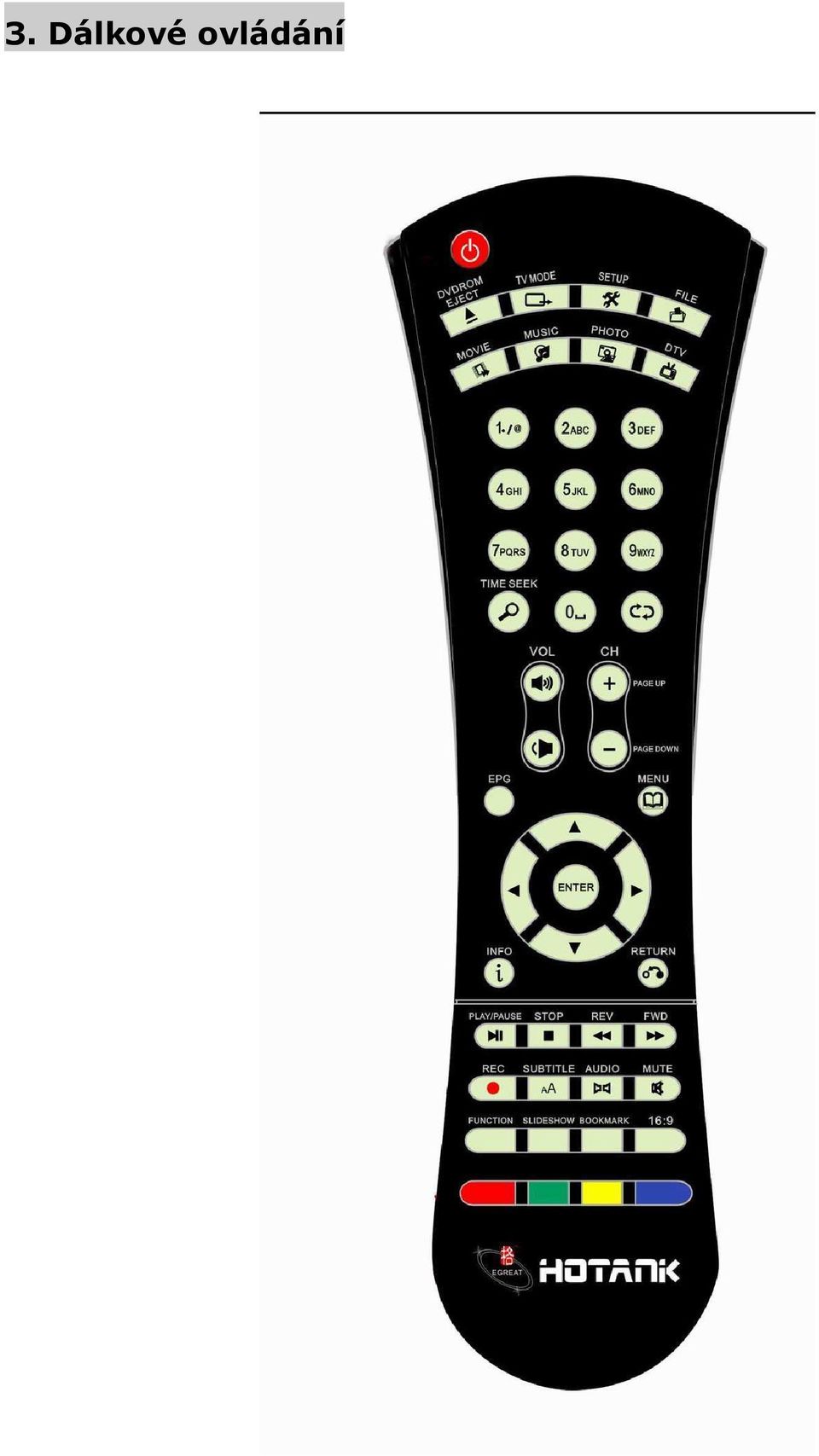

8 3. Dálkové ovládání

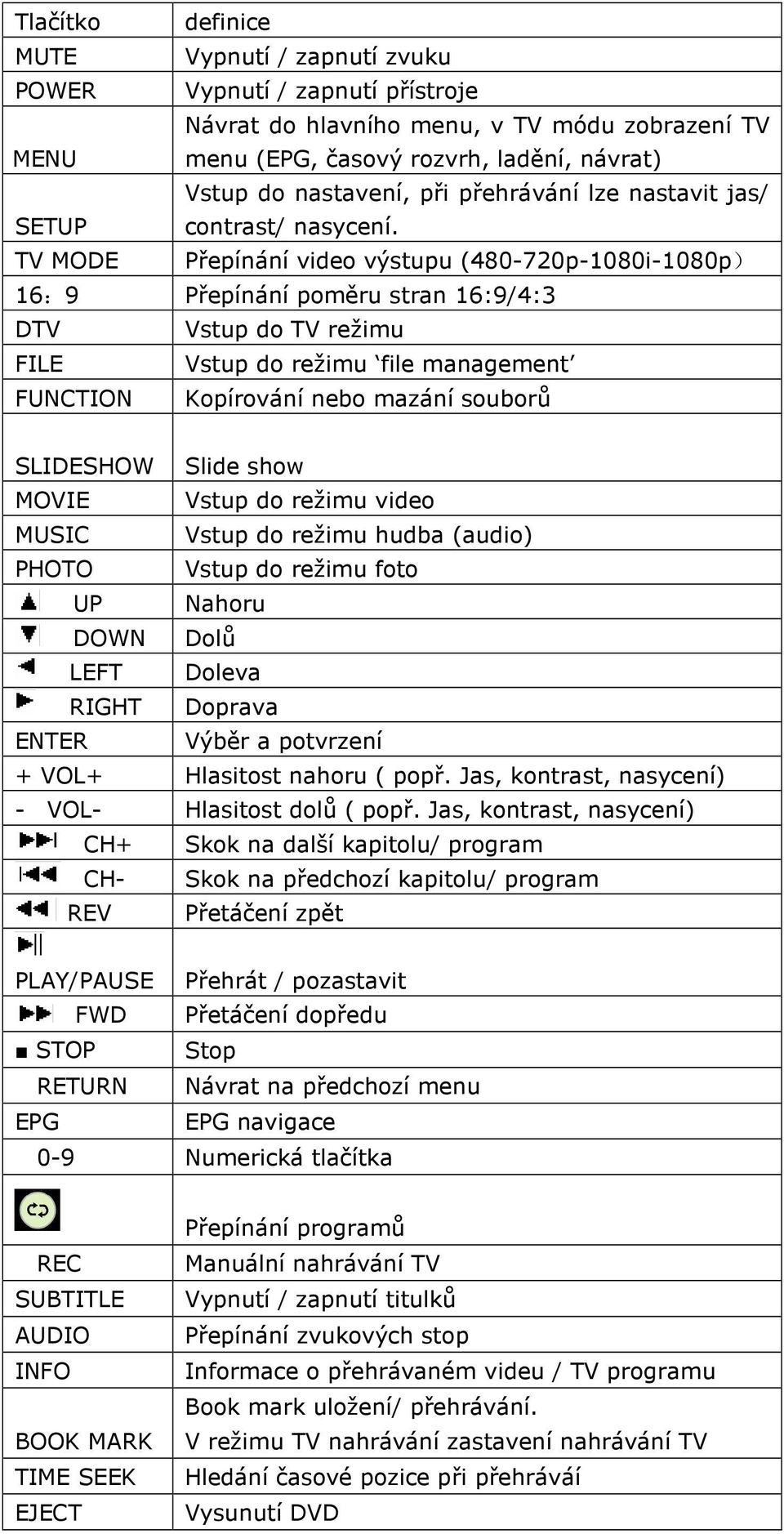

9 Tlačítko definice MUTE Vypnutí / zapnutí zvuku POWER Vypnutí / zapnutí přístroje Návrat do hlavního menu, v TV módu zobrazení TV MENU menu (EPG, časový rozvrh, ladění, návrat) Vstup do nastavení, při přehrávání lze nastavit jas/ SETUP contrast/ nasycení. TV MODE Přepínání video výstupu ( p-1080i-1080p) 16:9 Přepínání poměru stran 16:9/4:3 DTV Vstup do TV režimu FILE Vstup do režimu file management FUNCTION Kopírování nebo mazání souborů SLIDESHOW Slide show MOVIE Vstup do režimu video MUSIC Vstup do režimu hudba (audio) PHOTO Vstup do režimu foto UP Nahoru DOWN Dolů LEFT Doleva RIGHT Doprava ENTER Výběr a potvrzení + VOL+ Hlasitost nahoru ( popř. Jas, kontrast, nasycení) - VOL- Hlasitost dolů ( popř. Jas, kontrast, nasycení) CH+ Skok na další kapitolu/ program CH- Skok na předchozí kapitolu/ program REV Přetáčení zpět PLAY/PAUSE Přehrát / pozastavit FWD Přetáčení dopředu STOP Stop RETURN Návrat na předchozí menu EPG EPG navigace 0-9 Numerická tlačítka REC SUBTITLE AUDIO INFO BOOK MARK TIME SEEK EJECT Přepínání programů Manuální nahrávání TV Vypnutí / zapnutí titulků Přepínání zvukových stop Informace o přehrávaném videu / TV programu Book mark uložení/ přehrávání. V režimu TV nahrávání zastavení nahrávání TV Hledání časové pozice při přehráváí Vysunutí DVD

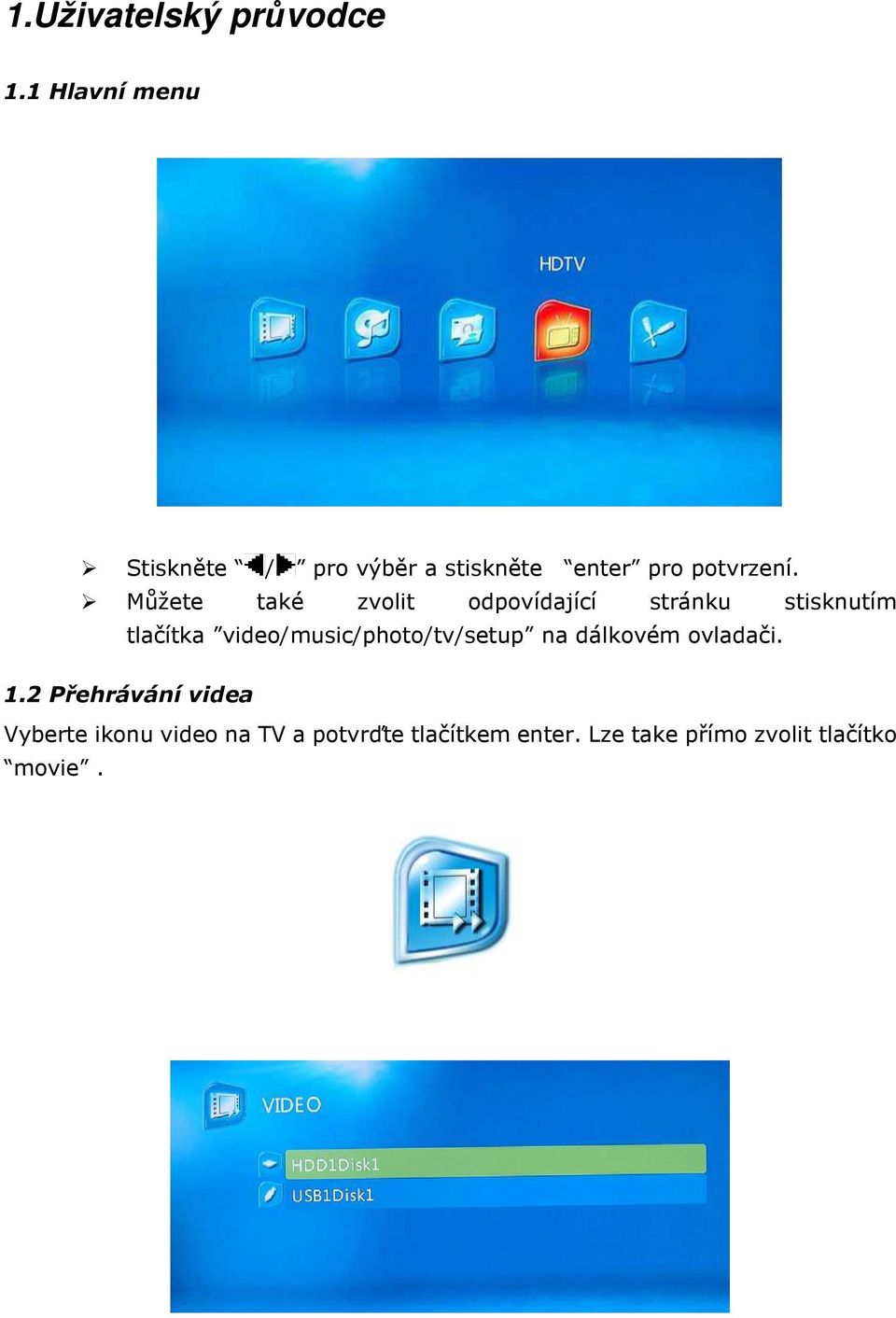

10 1.Uživatelský průvodce 1.1 Hlavní menu Stiskněte / pro výběr a stiskněte enter pro potvrzení. Můžete také zvolit odpovídající stránku stisknutím tlačítka video/music/photo/tv/setup na dálkovém ovladači. 1.2 Přehrávání videa Vyberte ikonu video na TV a potvrďte tlačítkem enter. Lze take přímo zvolit tlačítko movie.

11 Stisknutím / vyberte film a stlačte enter pro přehrávání. Stiskem se vrátíte na předchozí menu/ obrazovku. Stiskem tlačítka time seek a použitím tlačítek vlevo/ vpravo vyberte část filmu, kam chcete jít Titulky Tlačítky / vyberte položku. Stiskem subtitle zobrazíte menu titulků. Synchronizace titulků: V případě, že u filmu není správná synchronizace titluků, můžete použít tuto funkci pro doladění. Pokud se titulky zpožďují, jděte dopředu o x.x sekund; Pokud se titulky zrychlují, jděte dozadu o x.x sekund. Barva titulků:můžete nastavit barvu titulků

12 Velikost titulků: Nastavte velikost tiutlků dle uvážení. Stopa titulků Pokud má film vice stop titulků, zde nastavte vhodnou stopu ( jazykovou). Pozn: Sytsém hledá titulky s názvem ilmu a příponami.srt ssa aas sub. Kódování titulků: Pro správnou češtinu v titulcích nastavte pole na UTF-8. Titulky u filmu musí být kódovány UTF-8 ( lze jednoduše změnit např. v poznámkovém bloku ve windows) Vyhledání času ve filmu Stiskněte tlačítko time seek a uvidíte lištu s časovým údajem. Vlevo je přehraný čas, vpravo celkový čas filmu. Tlačítky / najedete na vyhledávaný časový údaj. Pozn: 1)Časová lišta nezmizí automaticky. Pokud ji chcete odtsranit z obrazovky, stiskněte opět tlačítko time seek.

13 1.2.3 Informace o souboru Tlačítkem info při přehrávání zobrazíte základní informace o filmu. Po dalším stisku tlačítka info tento panel skryjete. 2. Přehrávání hudby Potvrzením ikony hudba na TV obrazovce nebo stiskem tlačítka music na ovladači vstoupíte do menu.

14 Operace v tomto menu: Podržením tlačítka music se přepnete na další disk. Stiskem tlačítka enter jdete do adresáře, v případě, že stojíte na souboru, začne přehrávání. Stiskem tlačítek / vyberete soubor k přehrávání a potvrdíte enterem. Stiskem se vrátíte na předchozí adresář. Stsikem tlačítka jdete na další menu. Stiskem tlačítka jdete ne přechozí menu. Operace při přehrávání. Stsikem talčítka ukončíte přehrávání a vrátíte se na menu souborů. Stiskem tlačítka jdete na další skladbu. Stiskem tlačítka jdete na předchozí skladbu. Tlačítky volume+/ volume " nastavujete hlasitost. Stiskem tlačítka mute vypnete/ zapnete zvuk. 3. Přehrávání fotografií Výběrem ikony photo na TV obrazovce nebo klávesou photo jdete do menu.

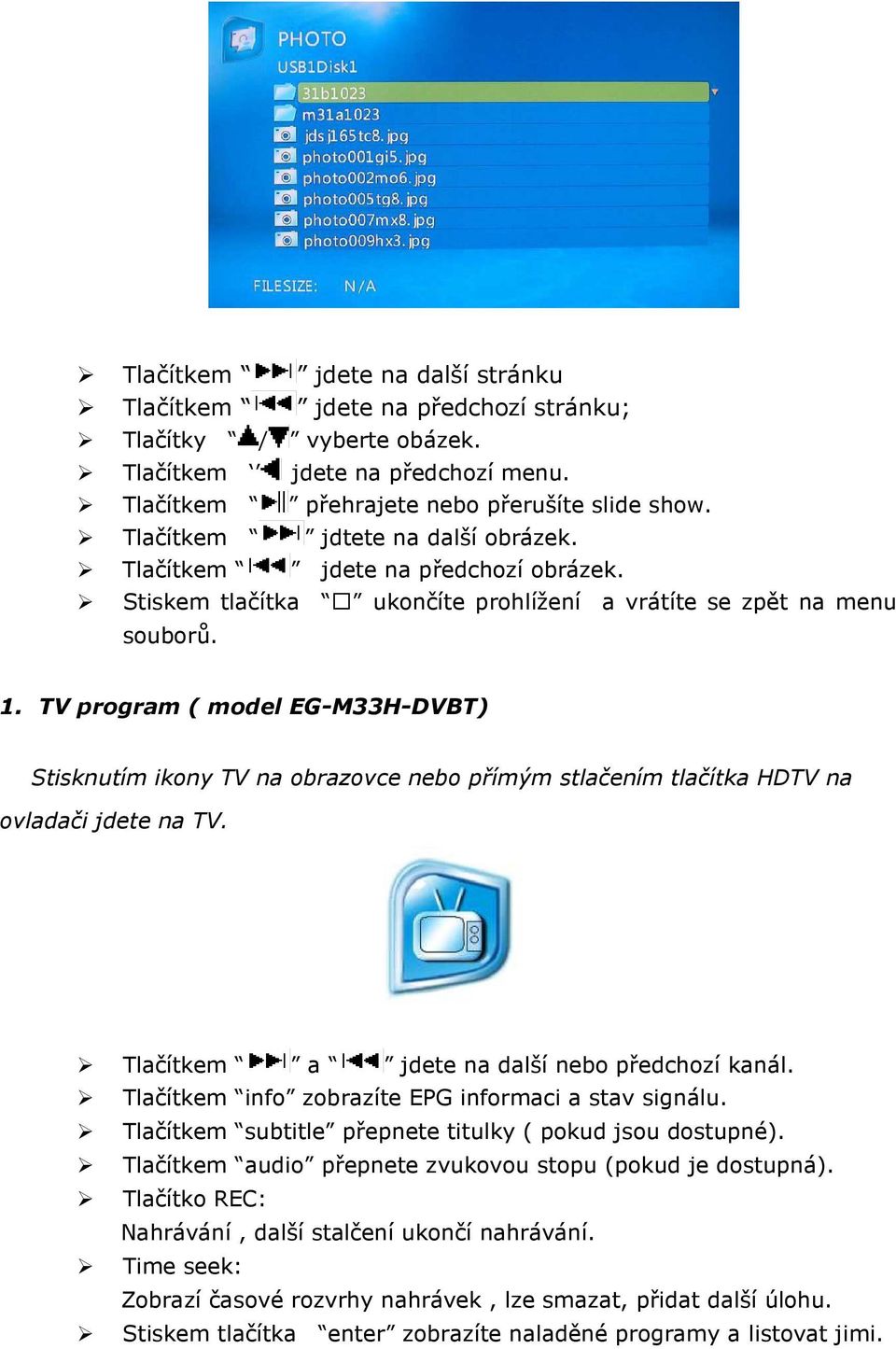

15 Tlačítkem jdete na další stránku Tlačítkem jdete na předchozí stránku; Tlačítky / vyberte obázek. Tlačítkem jdete na předchozí menu. Tlačítkem přehrajete nebo přerušíte slide show. Tlačítkem jdtete na další obrázek. Tlačítkem jdete na předchozí obrázek. Stiskem tlačítka ukončíte prohlížení a vrátíte se zpět na menu souborů. 1. TV program ( model EG-M33H-DVBT) Stisknutím ikony TV na obrazovce nebo přímým stlačením tlačítka HDTV na ovladači jdete na TV. Tlačítkem a jdete na další nebo předchozí kanál. Tlačítkem info zobrazíte EPG informaci a stav signálu. Tlačítkem subtitle přepnete titulky ( pokud jsou dostupné). Tlačítkem audio přepnete zvukovou stopu (pokud je dostupná). Tlačítko REC: Nahrávání, další stalčení ukončí nahrávání. Time seek: Zobrazí časové rozvrhy nahrávek, lze smazat, přidat další úlohu. Stiskem tlačítka enter zobrazíte naladěné programy a listovat jimi.

16 TV menu : Ladění programů Časový rozvrh EPG (základní) menu Ukončení TV režimu a návrat na hlavní Ladění kanálů: Nastavte region na CZECH a stiskněte hledat (search). Systém automaticky najde dostupné kanály. Poté tyto zvolte uložení.

17 Časový rozvrh. Zde jsou uloženy časové rozvrhy pro nahrávané pořady. Můžete je smazat, editovat a přidávat. Pro výběr položky používejte tlačítka / / /. Pro změnu parametrů použijte tlačítek Vol+/-. Pozn: Počet nahrávacích úlioh může být max. 8 EPG: Zde uvidíte informace o programech na týden dopředu. Po najetí na vybraný program a stiskem tlačítka enter je tento program přidán do časového rozvrhu nahrávání. Ukončení režimu TV a návrat do základního menu. 5. File list Tlačítkem file menu vstupíte do File manageru, kde můžete pracovat se soubory kopírovat, mazat. Ikona file manageru

18 Pozn: U modelu M33H DVBT není v hlavním menu následující ikona. Je třeba použít tlačítko na ovladači. Stiskem jdete na další stránku Stiskem jdete na předchozí stránku. Stiskem / vyberete soubor nebo složku. Tlačítky / přepínate mezi levým a pravým seznamem. Pozn : 1. V tomto módu nelze přehrát soubory! 2. V tomto módu nelze použít tlačítko pro návrat na předchozí stránku/ adresář. Používejte položku horní

19 Kopírování souborů Vyberte složku nebo soubor, který chcete kopírovat. Buď na levé nebo pravé straně seznamů. Na druhé straně seznamů zvolte složku, kam chcete kopírovat. Stiskněte tlačítko function a vyberte copy. Soubor/ složka bude kopírována na pravou / levou stranu seznamů. Smazání souborů Vyberte soubor a stiskněte tlačítko function na ovladači. Vyberete delete. Po potvrzení mazání již soubor neobnovíte. 6. Nastavení systému Do režimu nastavení se dostanete stiskem tlačítka setup nebo přes ikonu nastavení v hlavním menu. Ikona nastavení Nastavení Audio / Video parametrů

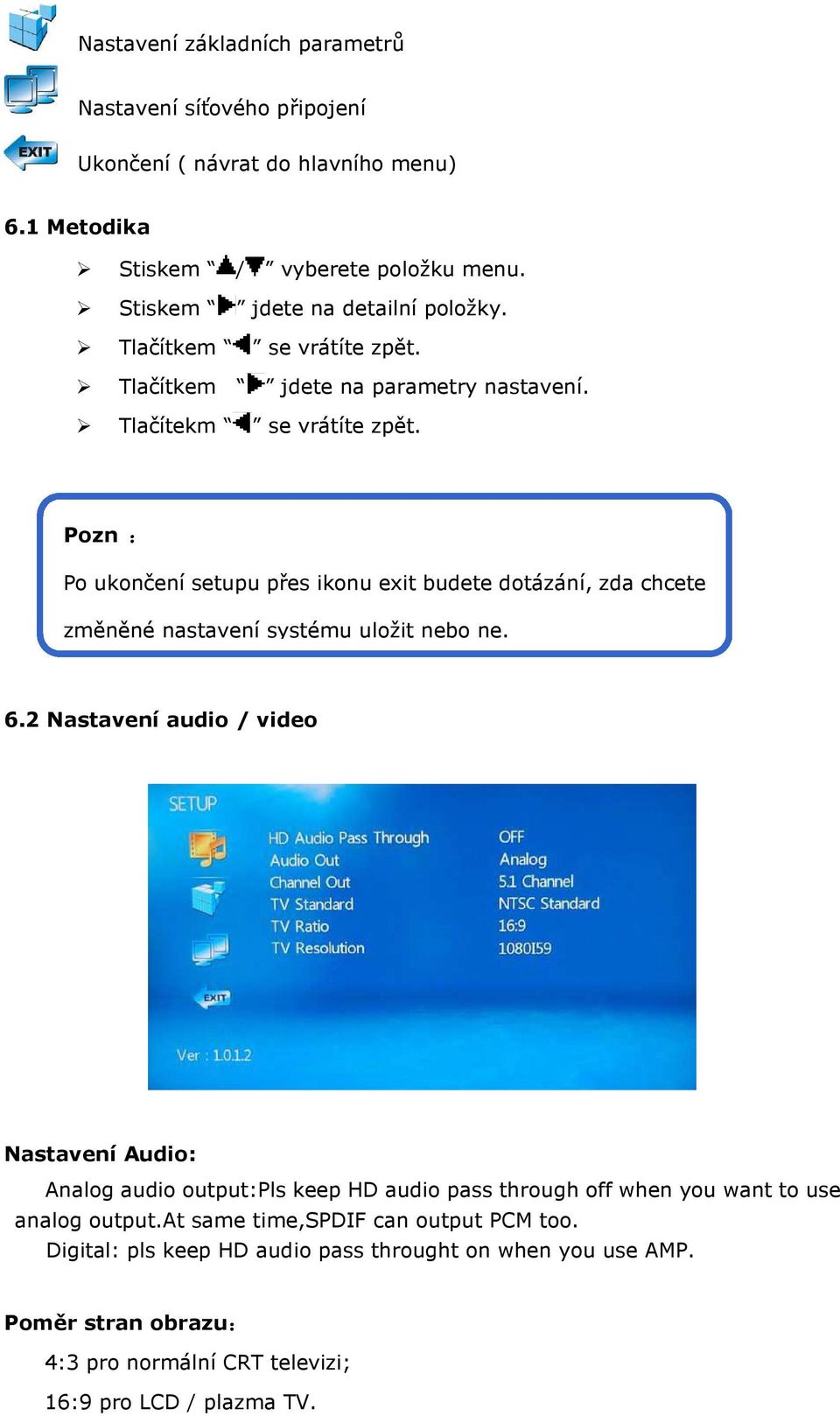

20 Nastavení základních parametrů Nastavení síťového připojení Ukončení ( návrat do hlavního menu) 6.1 Metodika Stiskem / vyberete položku menu. Stiskem jdete na detailní položky. Tlačítkem se vrátíte zpět. Tlačítkem jdete na parametry nastavení. Tlačítekm se vrátíte zpět. Pozn : Po ukončení setupu přes ikonu exit budete dotázání, zda chcete změněné nastavení systému uložit nebo ne. 6.2 Nastavení audio / video Nastavení Audio: Analog audio output:pls keep HD audio pass through off when you want to use analog output.at same time,spdif can output PCM too. Digital: pls keep HD audio pass throught on when you use AMP. Poměr stran obrazu: 4:3 pro normální CRT televizi; 16:9 pro LCD / plazma TV.

21 Rozlišení obrazovky: Nastavte rozlišení dle možností připojené televize a způsobu připojení ( HDMI, komponentní/ kompozitní). Tlačítky / změníte tyto parametry. 6.3 Nastavení dalších parametrů Auto play po zapnutí systému: ON: Zapnuta funkce auto play pro soubor z root adresáře první oblasti. OFF:Auto play funkce vypnuta. Systémový čas Upravte dle lokálního času a datumu. Pozn:Tato položka je důležitá zejména pokud chcete používat časový rozvrh nahrávání. Restore factory setting Pozn : 1. Pokud uděláte factory reset, musíte parametry nastavit znovu. Zejména výběr jazyka a ladění kanálů.

22 6.4 Síťové nastavení Typy sítě : LAN nebo wireless ( USB WiFi) Network IP mód : zvolte statickou nebo dynamickou IP adresu. Pro vložení statické IP a dalších požadovaných položek adresy použijte systémovou klávesnici. Stiskem enter aktivujete klávesnici. Tlačítky / / / se pohybuje na klávesnici a potvrzujete tlačítkem enter na ovladači. Po zadání parametrů jděte na pole enter na klávesnici a potvr dte tlačítekm enter na ovladači.

23 6.5 Uložení a ukončení Budete dotázáni, zda chcete změny uložit. 7. Firmware upgrade 7.1 Stáhněte si aktuální firmware ze stránek: Jak upgradovat FW Nový FW zkopírujte do rootu na USB flash diksu. USB disk připojte do USB poru na zadní straně a zapněte přístroj Vstupte do File managementu stiskem tlačítka file menu na ovladači a najděte soubor s firmwarem. Potvrďte tlačítkem enter. Poté potvrďte start upgradu.

24 Upozornění: Nikdy nevypínejte zařízení při upgradu Upgrade trvá cca 3-5 minut. Po ukončení budete vyzváni k restartování systému. Servisní středisko: Conquest Entertainment/ UMAX, Hloubětínská Praha 9 Tel Technická podpora: Tel support@umax.cz Diskuzní forum:
