egreat EG-R1 Full HD multimediální přehrávač

Transkript

1 egreat EG-R1 Full HD multimediální přehrávač Uživatelská příručka 1

2 A. Konektivita, vstupy a výstupy 2

3 B. Připojení Připojení napájecího adaptéru Připojení pomocí komponentního výstupu 3

4 Připojení přes AV výstup ( kompozitní) Připojení přes HDMI kabel 4

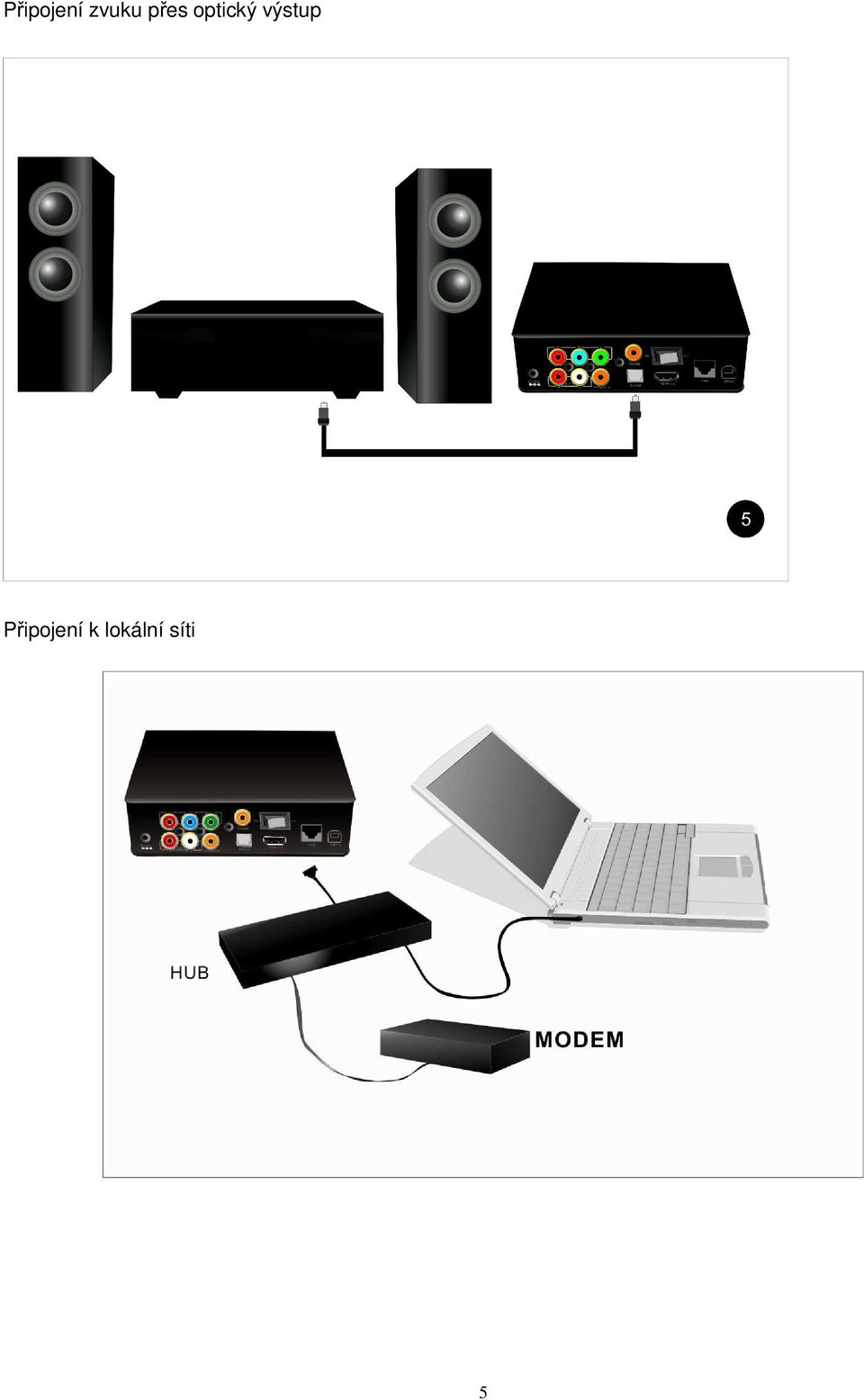

5 Připojení zvuku přes optický výstup Připojení k lokální síti 5

6 Připojení externích zařízení přes USB/ SATA HDD/ SATA DVDROM/ e-sata 6

7 C. Dálkové ovládání 7

8 1: Zapnutí / vypnutí 2: Výběr TV módu 3: Setup/ nastavení 4: Vysunutí DVD-ROM : V případě připojení DVD ROM přes USB Host port. 5: Menu:Při přehrávání DVD vstoupíte do DVD menu. V případě Blue-Ray přehrávání lze volit hlasitost/ titulky/ kapitoly. 6: Numerické klávesy pro vkládání čísel. 7: Návrat do hlavního menu 8: Tlačítko Return pro návrat na předchozí menu/ krok 9: Šipky pro pohyb nahoru/ dolů/ vlevo / vpravo 10: Info :Při přehrávání vyvoláte detailní informace o filmu (Video formát, jméno, audio formát, atd.) 11: Tlačítka pro výběr předchozí / následující scény 12: Přetáčení vzad ( max. 8x) / vpřed (max. 32x). Stiskněte PLAY tlačítko pro přechod do normálního přehrávání 13: Tlačítko opakování přehrávání ( jednou, vše, zrušit) 8

9 14: Výběr audio stop, pokud film obsahuje vice zvukových stop 15: Tlačítko pro vyhledání časového úseku. Po druhém zmáčknutí se zobrazí lišta s časovou osou. 16: Potlačení zvuku 17: Hlasitost nahoru / dolů 18: OK - potvrzení. 19: Přehrávání a pauza 20: Stop:zastaví přehrávání. 21: Pomalé přehrávání s hodnotami 3/4X 1/2X 1/4X 1/8X 1/16X 1X 22: Titulky: Zobrazí se tabulka s možností nastavení titulků ( výběr, kódování, barva, ohraničení, synchronizace, velikost, výškový posun). 23: Značkování pro vymezení úseku filmu. 24: Přepnutí poměru stran 16:9 / 4:3 25: Zoom: - Při přehrávání po stisku lze volit módy 0.9x 1x 2x 3x 4x 8x, přičemž lze šipkami posouvat obraz na obrazovce. - Při prohlížení fotek jsou módy 2x 4x 8x 16x celý obraz, lze také posunovat obraz šipkami 26: Title: Používá se v DVD módu 27: : speciální funkce, např. označení pro kopírování. Sledujte informace na webu dodavatele. 9

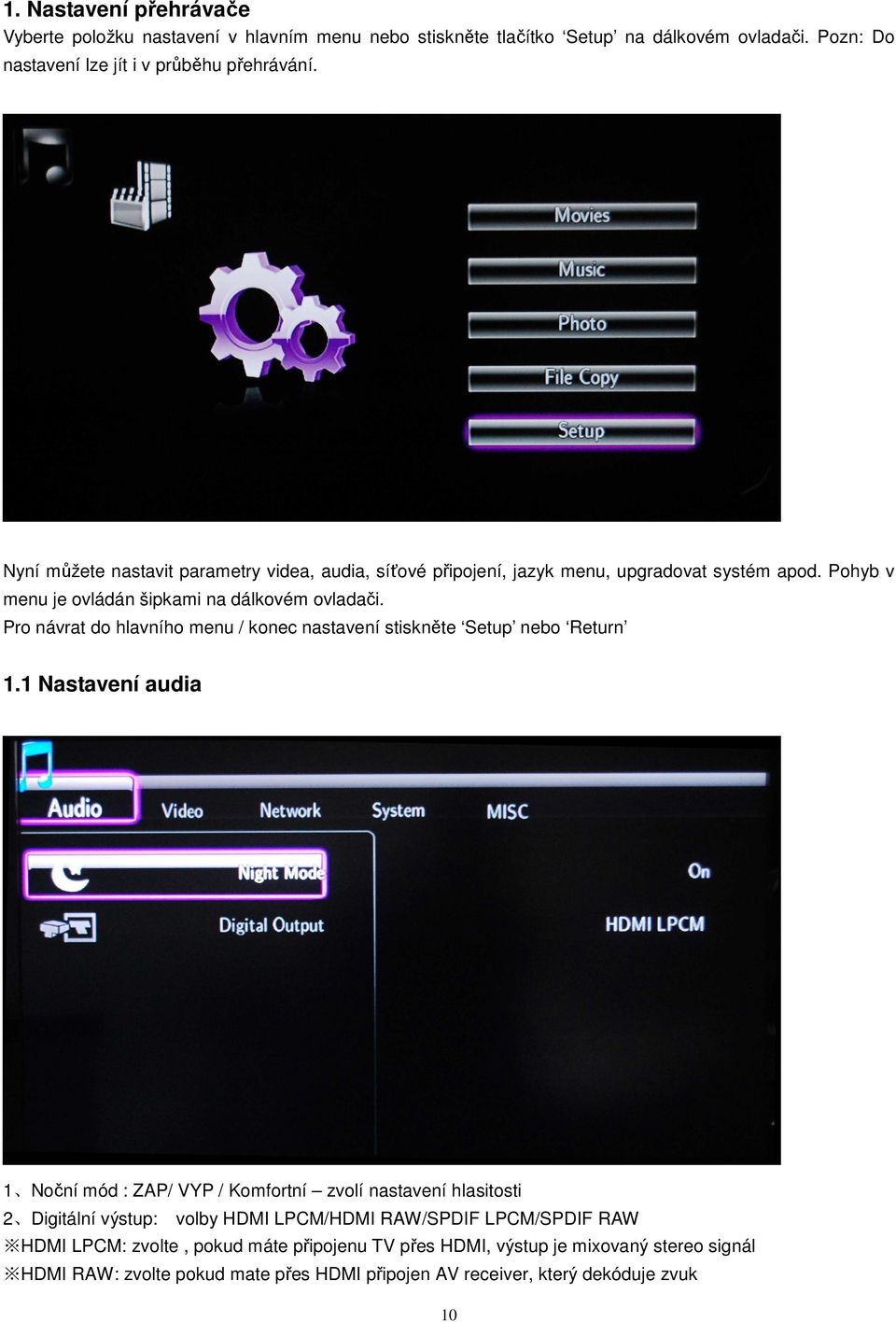

10 1. Nastavení přehrávače Vyberte položku nastavení v hlavním menu nebo stiskněte tlačítko Setup na dálkovém ovladači. Pozn: Do nastavení lze jít i v průběhu přehrávání. Nyní můžete nastavit parametry videa, audia, síťové připojení, jazyk menu, upgradovat systém apod. Pohyb v menu je ovládán šipkami na dálkovém ovladači. Pro návrat do hlavního menu / konec nastavení stiskněte Setup nebo Return 1.1 Nastavení audia 1 Noční mód : ZAP/ VYP / Komfortní zvolí nastavení hlasitosti 2 Digitální výstup: volby HDMI LPCM/HDMI RAW/SPDIF LPCM/SPDIF RAW HDMI LPCM: zvolte, pokud máte připojenu TV přes HDMI, výstup je mixovaný stereo signál HDMI RAW: zvolte pokud mate přes HDMI připojen AV receiver, který dekóduje zvuk 10

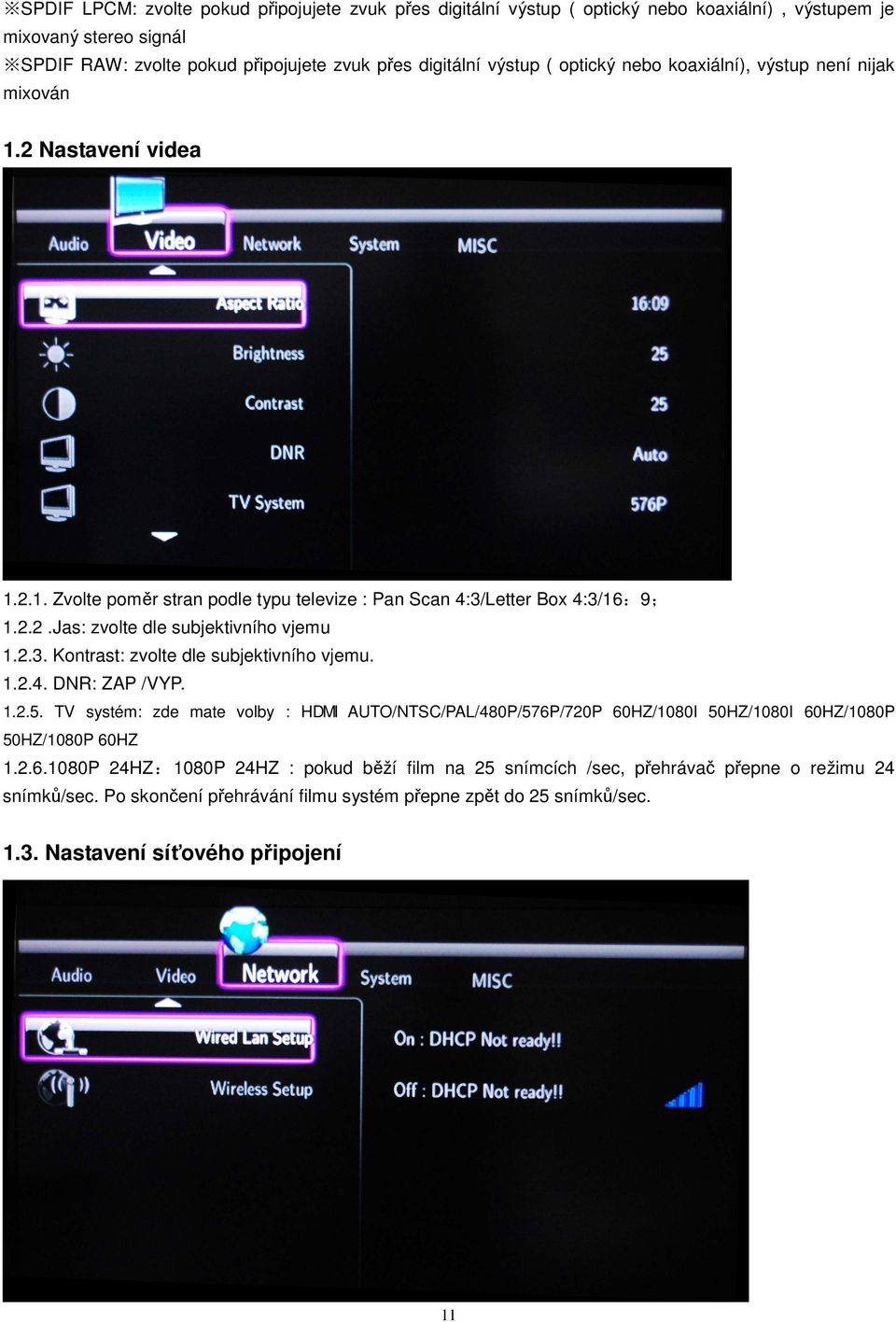

11 SPDIF LPCM: zvolte pokud připojujete zvuk přes digitální výstup ( optický nebo koaxiální), výstupem je mixovaný stereo signál SPDIF RAW: zvolte pokud připojujete zvuk přes digitální výstup ( optický nebo koaxiální), výstup není nijak mixován 1.2 Nastavení videa Zvolte poměr stran podle typu televize : Pan Scan 4:3/Letter Box 4:3/16:9; Jas: zvolte dle subjektivního vjemu Kontrast: zvolte dle subjektivního vjemu DNR: ZAP /VYP TV systém: zde mate volby : HDMI AUTO/NTSC/PAL/480P/576P/720P 60HZ/1080I 50HZ/1080I 60HZ/1080P 50HZ/1080P 60HZ P 24HZ:1080P 24HZ : pokud běží film na 25 snímcích /sec, přehrávač přepne o režimu 24 snímků/sec. Po skončení přehrávání filmu systém přepne zpět do 25 snímků/sec Nastavení síťového připojení 11

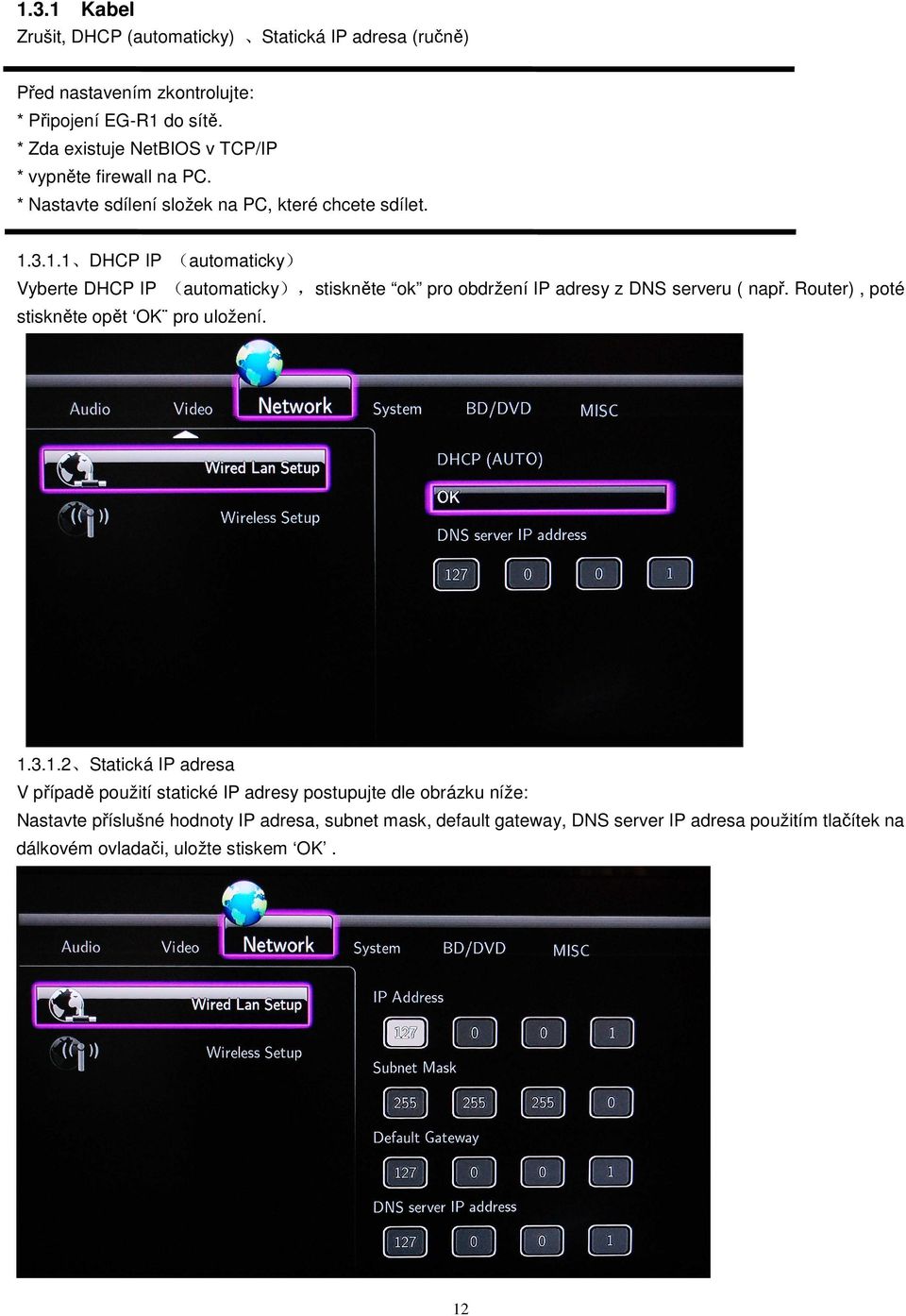

12 1.3.1 Kabel Zrušit, DHCP (automaticky) Statická IP adresa (ručně) Před nastavením zkontrolujte: * Připojení EG-R1 do sítě. * Zda existuje NetBIOS v TCP/IP * vypněte firewall na PC. * Nastavte sdílení složek na PC, které chcete sdílet DHCP IP (automaticky) Vyberte DHCP IP (automaticky),stiskněte ok pro obdržení IP adresy z DNS serveru ( např. Router), poté stiskněte opět OK pro uložení Statická IP adresa V případě použití statické IP adresy postupujte dle obrázku níže: Nastavte příslušné hodnoty IP adresa, subnet mask, default gateway, DNS server IP adresa použitím tlačítek na dálkovém ovladači, uložte stiskem OK. 12

13 1.3.2 Nastavení bezdrátového připojení Před použitím WLAN zkontrolujte tyto položky: * zda je USB WIFI dongle připojen do USB host portu. * zda existuje WIFI HUB nebo AP pro připojení * zda jste v dosahu wireless signálu. Pozn: Informujte se kompatibilní WiFi USB adapter, který lze použít, u svého dodavatele Vyberte pozici připojení Vyberte mód připojení AP nebo AD Hoc. Potvrďte stiskem OK 13

14 Mód AP V tomto módu systém najde SSID seznam automaticky, vyberte se seznamu požadovanou položku. Pozn: Pokud je vyžadováno šifrování WEP / WPA musíte zadat heslo pro připojení k síti. Otevřená síť má indikaci NONE. V případě šifrované sítě zadejte klíč viz obr. níže. 14

15 Pokud je vše v pořádku systém zobrazí informace o bezdrátovém připojení na TV obrazovce Ad Hoc mód Použijte v případě přímého připojení k počítači. Není třeba routeru. * Peer to peer (Ad Hoc)konfigurace včetně Wireless SSID/ wireless security/ IP adresa hosta, stiskněte OK pro připojení, pro zrušení zadejte na ovladači RETURN. Pozn : Přehrávač a PC by měly používat stejný Ad Hoc mód, ve stejném segmentu sítě a sdílet stejné SSID. Vložte IP adresu pomocí tlačítek na ovladači, poté stiskněte OK pro připojení. 15

16 * V případě úspěšného připojení se zobrazí informace na TV obrazovce 16

17 1.4 Nastavení systému Jazyk menu, vyberte požadovaný jazyk (včetně češtiny) a potvrďte Kódování textu: ro správné zobrazení titulků. Zvolte UTF-8 nebo Central European (CP1250) pro češtinu Pozn: Kódování lze nastavit přímo při přehrávání filmu stiskem tlačítka SUBTITLES na dálkovém ovladači System/ Firmware update: Zadejte OK pro upgrade ( Firmware by měl být na připojeném USB Flash disku. Pozn: Novější verze FW budou mít možnost nahrát další balíček rozšíření např. Bittorrent / Samba servis Čas: nastavte správný čas Rodičovský zámek : základní heslo pro přístup je R/RW Auto play: Pro automatické zapnutí přehrávání připojeného DVD Angle mark: ZAP/VYP; HDD formát: Lze zformátovat připojený pevný disk. POZOR, smažou se veškerá data na disku Tovární obnovení. Systém nastaven do původní podoby. 1.5 Nastavení BD/DVD 17

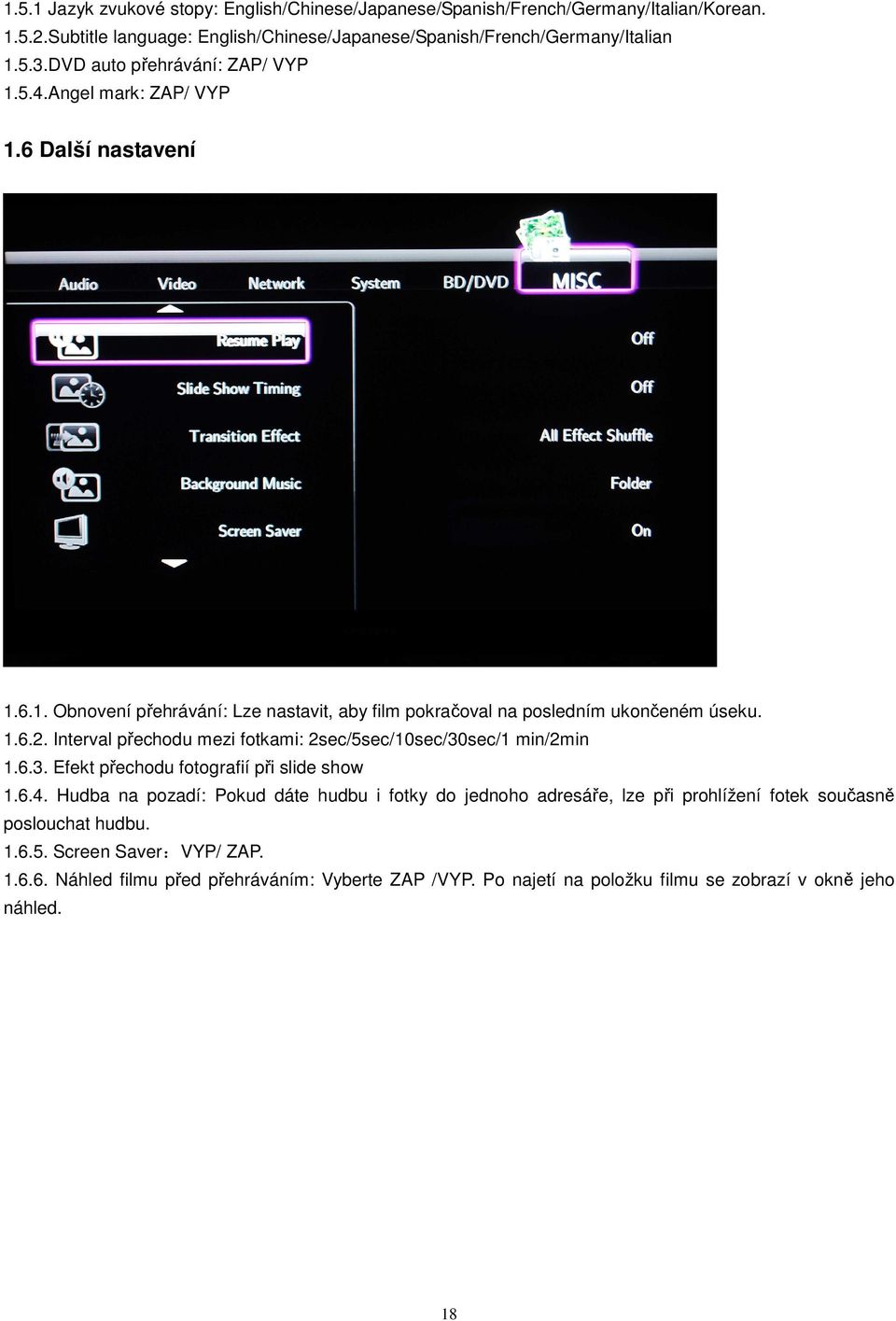

18 1.5.1 Jazyk zvukové stopy: English/Chinese/Japanese/Spanish/French/Germany/Italian/Korean Subtitle language: English/Chinese/Japanese/Spanish/French/Germany/Italian DVD auto přehrávání: ZAP/ VYP Angel mark: ZAP/ VYP 1.6 Další nastavení Obnovení přehrávání: Lze nastavit, aby film pokračoval na posledním ukončeném úseku Interval přechodu mezi fotkami: 2sec/5sec/10sec/30sec/1 min/2min Efekt přechodu fotografií při slide show Hudba na pozadí: Pokud dáte hudbu i fotky do jednoho adresáře, lze při prohlížení fotek současně poslouchat hudbu Screen Saver:VYP/ ZAP Náhled filmu před přehráváním: Vyberte ZAP /VYP. Po najetí na položku filmu se zobrazí v okně jeho náhled. 18

19 2. Přehrávání a prohledávání 2.1 Výběr zdroje Úvodní obrazovka Po několika sekundách se zobrazí hlavní menu. 19

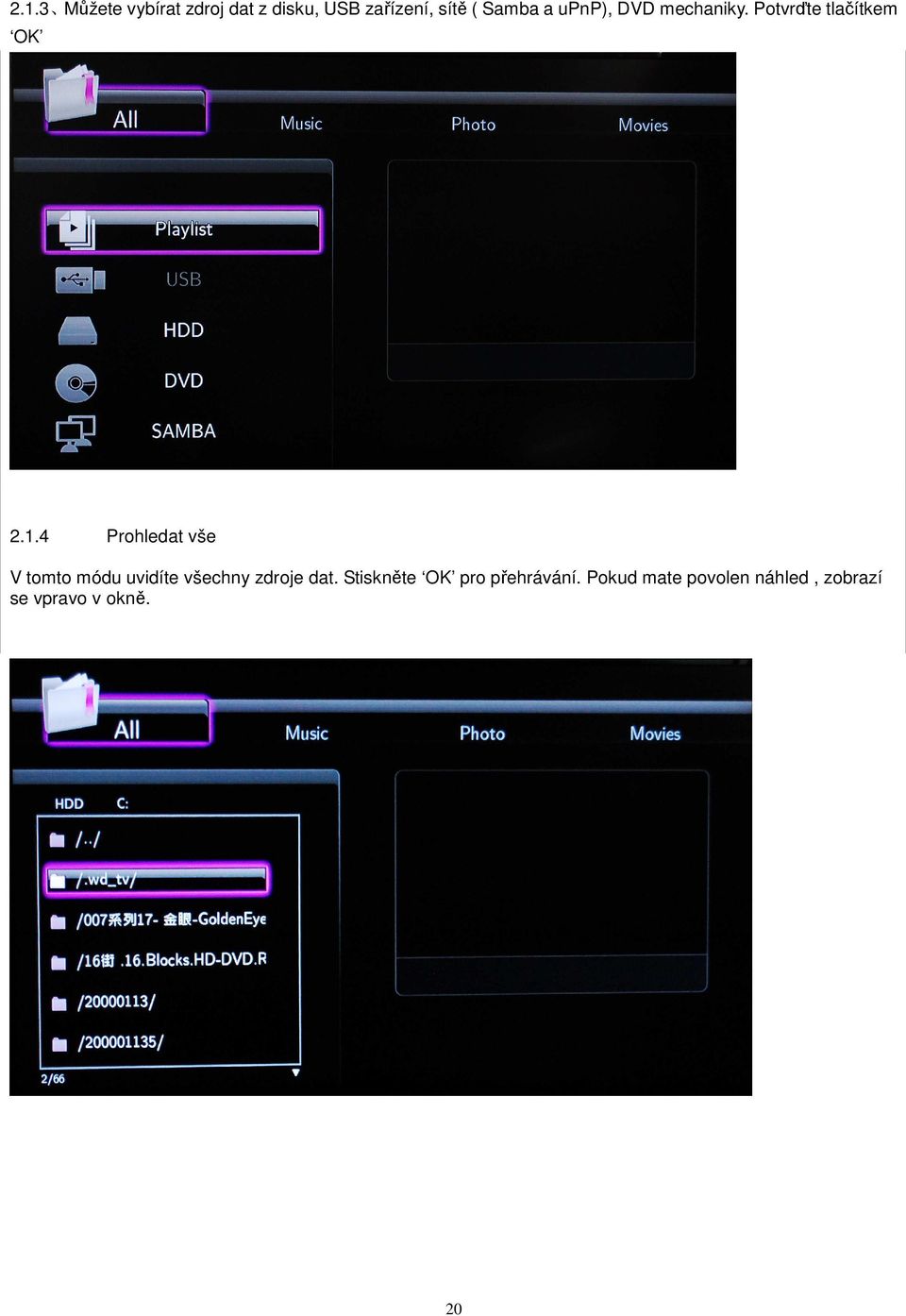

20 2.1.3 Můžete vybírat zdroj dat z disku, USB zařízení, sítě ( Samba a upnp), DVD mechaniky. Potvrďte tlačítkem OK Prohledat vše V tomto módu uvidíte všechny zdroje dat. Stiskněte OK pro přehrávání. Pokud mate povolen náhled, zobrazí se vpravo v okně. 20

21 2.2 Přehrávání hudby Vyberte audio soubor k přehrávání. Stiskněte OK pro přehrání. 2.3 Prohlížení fotek Vyberte obrázek pro prohlížení a potvrďte OK Rychlé hledání všech fotek lze žlutým tlačítkem na ovladači. Stiskněte OK pro zobrazení na obrazovce. Pozn: 1). Systém automaticky přejde do slide show módu. Pokud máte ve stejné složce hudbu, je spuštěna na pozadí. 2). Během Slide Show lze přepínat obrázky pomocí kláves na ovladači ( NEXT /PREV). 3).otočení obrázku provedete tlačítky LEFT/ RIGHT. 4).Zvětšení / zmenšení obrazu provedete stiskem, 21

22 . 2.4 Přehrávání videa (filmů) Vyberte film ke spuštění a potvrďte stiskem OK pro plné přehrávání. 1)Pro zvětšení obrazu můžete použít tlačítko 2 ) Pro hledání časové pozice stiskněte tlačítko Time Seek po druhém stisku lze posunovat film na speciální liště. 3 ) Pro přepínání zvukových stop použijte tlačítko Audio 4)Pro práci s titulky stiskněte tlačítko Subtitle. Objeví se tabulka s dalšími možnostmi. 5 ) Pro zobrazení informací o filmu stiskněte tlačítko INFO 22

23 2.5 Prohledávání v počítačové síti Nejprve zkontrolujte připojení k síti Prohledávat můžete přes pracovní skupiny nebo přes my shortcuts Najděte zdroj v síti a stiskněte OK pro přístup a nalezení souborů Pozn: Pro přehrávání v síti je ideální mít filmy ve formátu 720P, některé 1080P filmy nemusí jet plynulé. 23

24 2.5.4.Pro vytvoření zástupců zvolte My_Shortcuts a vstupte do nastavení,stiskem modré klávesy na ovladači se zobrazí menu, kde lze zástupce přidat/ upravit/ smazat. Po nastavení user ID/ hesla / IP adresy můžete hledat obsah přímo přes zástupce (my shortcuts) 24

25 Vyberte user ID a pomocí tlačítek na virtuální klávesnici a pomocí ovladače jej zadejte.. Potvrdíte stiskem OK. Vyberte políčko s nastavením hesla a zadejte jej. 25

26 Vložte IP adresu pomocí virtuální klávesnice a ovladače. Lze nastavit také specifický soubor s IP adresou pro rychlý přístup. 26

27 3.Manažer souborů 3.1 vyberte složku nebo soubor a stiskněte modré tlačítko na ovladači Pro návrat do hlavního menu stiskněte RETURN. 3.3 Můžete přejmenovat soubor / složku pomocí následující obrazovky 27

28 3.4. Po přejmenování stiskněte OK pokud chcete operaci zrušit, stiskněte RETURN 3.6. Pro smazání souboru vyberte DELETE a potvrďte OK. 28

29 4. Kopírování souborů 4.1 Vyberte zdrojový soubor/ složku, kterou chcete kopírovat v levém sloupci. Stiskněte PRAVE tlačítko pro další krok. 4.2 Vyberte cílovou složku/ adresář, kam chcete kopírovat. Poté stiskněte opět PRAVE tlačítko. Pozn: Pokud vybere za cíl TRASH, soubor bude přesunut do koše. 4.3 Výběr souboru / složky. Stiskem červeného tlačítka na ovladači vyberte postupně soubory/ složky. Budou označeny značkou 29

30 Stiskněte PRAVE tlačítko pro další krok. Stiskem STOP lze operaci zrušit. 4.4 V cílovém sloupci nejprve najeďte na potřebný adresář, poté stiskněte PRAVE tlačítko pro kopírování 30

31 4.5. Vyberte kopírovat popř. přesunout a potvrďte.stiskem OK tlačítka. 4.5 Po dokončení operace se zobrazí informace Kopírování je kompletní 4.6 Při selhání se objeví nápis Kopírování selhalo 31

32 5. FW update 5.1 Stáhněte si příslušný firmware z webu Jak na to: 1). Nahrajte soubor s firmwarem xxxxxxx.img na USB flash disk do rootu. 2). Vložte USB flash disk do USB portu přehrávače na boku přístroje. 3). Jděte do nastavení a vyberte položku menu NASTAVENI.. 4)Jděte do systém menu. 5)Zvolte Firmware update 6)Potvrďte OK a zobrazí se následující obrazovka: 7)Procedura trvá přibližně 3-5 minut. NIKDY NEVYPÍNEJTE PŘÍSTROJ 32

33 8)Po skončení updatu přístroj automaticky restartuje. Pozn: Sledujte nové aktualizace a další balíčky služeb, které budou postupně vydávány. 33
