2 Amy zapuštěné LED svítidlo typu downlight Tom kruhové přisazené s IP66 Eve zapuštěný LED panel Poznejte členy rodiny Představujeme naši řadu ekonomických LED svítidel nejlepších ve své třídě. Jsou ideální rovnocennou náhradou za jakýkoliv světelný zdroj od průmyslového prostředí až po kanceláře a venkovní osvětlení. Vyznačují se snadnou instalací, dlouhou životností a nízkou spotřebou energie, takže si je okamžitě oblíbíte. Alice LED reflektor Mike LED lineární svítidlo Zoe ploché svítidlo typu downlight Na všechny naše produkty poskytujeme pětiletou záruku. Lara kruhové přisazené s IP65 Monty zapuštěné LED svítidlo Emma LED lineární svítidlo Julie LED prachotěs s IP65 3

3 Julie H L B H LED prachotěs s IP65 JULIE 600 LED IP JULIE 1200 LED IP JULIE 1500 LED IP JULIE 1500 LED IP B L Jsem Julie Díky odolnému vnějšímu zpracování jsem ideální volbou pro průmyslové a komerční aplikace Prachotěsné a voděodolné 60 % energie ve srovnání se zářivkami T8 Odolnost proti nárazu třídy IK08 Julie LED 6000 lm cd/klm ULOR: 8 % DLOR: 92 % LOR: 100 % 100 lm/w JULIE 600 LED IP JULIE 1200 LED IP JULIE 1500 LED IP JULIE 1500 LED IP JULIE 1200 LED IP CONNECT JULIE 1500 LED IP CONNECT Vysoce kvalitní úsporné svítidlo do vlhkého a prašného prostředí Vysoce kvalitní opálový difuzor pro stejnoměrné osvětlení Ideální pro výměny a renovace Pro snadnou instalaci je k dostání verze CONNECT s konektorem pro rychlé zapojení Délky 632 mm, 1232 mm a 1532 mm Dostupná verze s 3h nouzovým modulem hodin Verze s nouzovými moduly JULIE 1200 LED IP E JULIE 1500 LED IP E JULIE 1500 LED IP E Náhradní díl JULIE LED Standard Accessory Kit (SPARE parts) CONNECT: s konektorrem AAG STUCCHI Novinka lm (20 W), 4000 lm (40 W), 6000 lm (60 W), až 100 lm/w Teplota chromatičnosti 4000 K Parkoviště Dílny Podchody Sklady Vhodné pro přisazenou montáž. Lze použít samořezné šrouby 4 10 mm z nerezové oceli (nejsou součástí dodávky) na ochranu svítidla před neoprávněnou demontáží. Těleso: polykarbonát Difuzor: opálový polykarbonát Konzola: nerezová ocel hodin (při L70B50, Ta 25 C) 1800 lm (20 W), 4000 lm (40 W), 6000 lm (60 W), až 100 lm/w Teplota chromatičnosti 4000 K McAdams (počáteční): stupeň 4 Třída ochrany I IK08 IP65 4 5

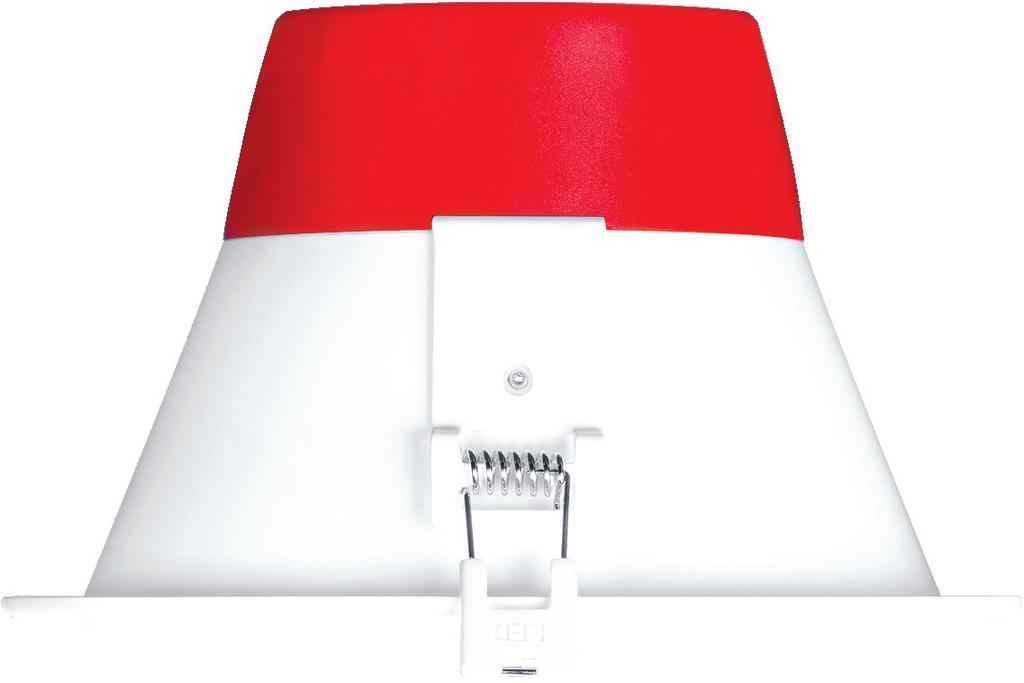

4 217 Amy 167 zapuštěné LED svítidlo typu downlight Ø200 Ø Ø105 Jsem Amy Díky svému příjemnému vzhledu jsem vhodná pro širokou škálu aplikací Rovnoměrná distribuce světla bez stínění Náhrada za tradiční kompaktní zářivky 1 18 W, 1 26 W, 2 18 W nebo 2 26 W Výběr z 3000 K nebo 4000 K podle druhu aplikace Tepelně optimalizované, hluboce tažené, hliníkové těleso lumenů, až 95 lm/w Výřezy 105, 150 a 200 mm hodin Dostupná verze s 3h nouzovým modulem 80 % energie ve srovnání s kompaktními zářivkami Amy LED 2000 lm cd/klm ULOR: 0 % DLOR: 100 % LOR: 100 % 95 lm/w AMY 100 LED DL AMY 100 LED DL AMY 150 LED DL AMY 150 LED DL AMY 150 LED DL AMY 150 LED DL AMY 200 LED DL AMY 200 LED DL Verze s nouzovými moduly AMY 150 LED DL E AMY 150 LED DL E AMY 150 LED DL E AMY 150 LED DL E AMY 200 LED DL E AMY 200 LED DL E Chodby Haly a recepce LED svítidlo Amy lze nainstalovat na celou řadu typů stropů o tloušťkách 2 20 mm (AMY 150 a 200 LED DL) nebo tloušťkách 2 15 mm (AMY 100 LED DL). Těleso: bílý lakovaný hliník Difuzor: polykarbonát K, K Kanceláře a zasedací místnosti Školy a univerzity Třída ochrany I IP20 IK hodin (při L70B50, Ta 25 C) 800 lm (9 W), 1000 lm (12 W), 1500 lm (16 W), 2000 m (21 W), až 95 lm/w Teploty chromatičnosti: 4000 K a 3000 K McAdams (počáteční): stupeň 4 6 7

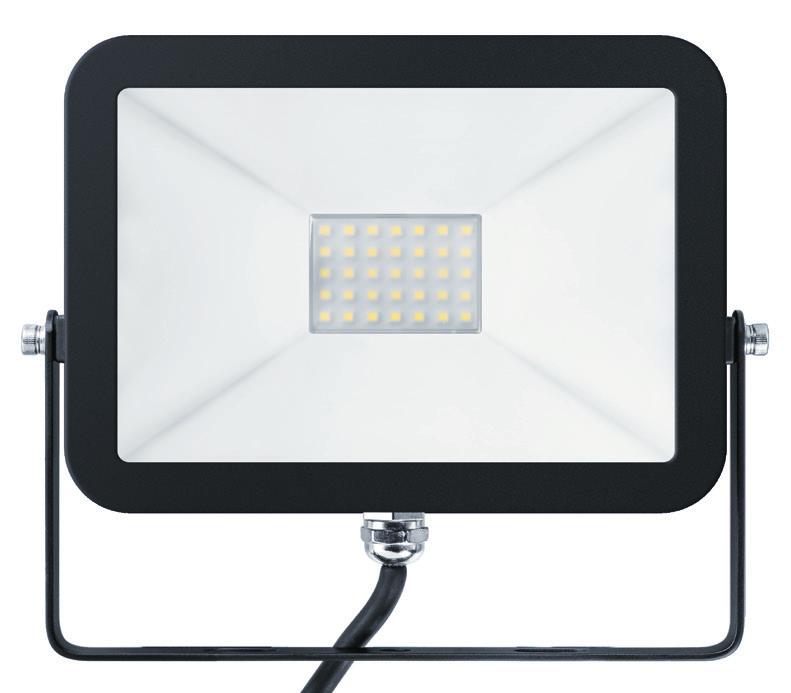

5 Alice L L B H1 H2 LED reflektor ALICE LED FL IP65 10 W ALICE LED FL IP65 30 W ALICE LED FL IP65 50 W ALICE LED FL IP W H1 H2 B Jsem Alice Poskytuji silné a jasné světlo, jsem robustní a spolehlivá za každého počasí 4 verze s různými světelnými toky, od 10 W do 100 W 800, 2400, 4000 a 8000 lumenů 70 % energie ve srovnání s halogenovými světelnými zdroji Alice 2400 lm (30 W) cd/klm ULOR: 0 % DLOR: 100 % LOR: 100 % 80 lm/w ALICE LED FL IP65 10 W ALICE LED FL IP65 30 W ALICE LED FL IP65 50 W ALICE LED FL IP W Velmi lehký, kompaktní a moderní design Univerzální upevňovací konzola umožňující nástěnnou nebo přisazenou montáž s možností naklápění dopředu a dozadu S připravenou elektroinstalací a kabelem síťového napájení Stupeň ochrany IP65 pro venkovní aplikace s ochranou Odolnost proti nárazu třídy IK08 Zahrady Parkoviště Fasády budov 800 lm (10 W), 80 lm/w, 2400 lm (30 W), 80 lm/w, 4000 lm (50 W), 80 lm/w, 8000 lm (100 W), 80 lm/w LED 4000 K, neutrální bílá : hodin (při L70B50, Ta 25 C) Vhodné pro nástěnnou nebo stropní montáž Rychlá a snadná instalace Třída ochrany I IP65 IK08 Difuzor: temperované sklo Reflektor: hliník Těleso: hliníkový odlitek Upevňovací konzola: hliníkový odlitek Šrouby: nerezová ocel 8 9

6 Emma LED lineární svítidlo Jsem Emma Elegantně a nenápadně zapadnu do jakéhokoli prostředí 4000 a 6000 lumenů, až 120 lm/w hodin 50 % energie ve srovnání se zářivkami Emma 4000 lm cd/klm ULOR: 11 % DLOR: 89 % LOR: 100% 120 lm/w EMMA LED EMMA LED Příslušenství EMMA LED SUSPENSION KIT Ekvivalentní náhrada za konvenční zářivky z hlediska světelného výkonu a délky Spolehlivá LED technologie zajišťující bezúdržbovou instalaci a dlouhou životnost Plně homogenní osvětlení Elegantní design: úzký profil a lehká konstrukce Vysoká účinnost až 120 lm/w překračuje legislativní požadavky pro osvětlení budov Flexibilní upevňovací konzola pro jakoukoliv vzdálenost upevňovacích otvorů Snadná instalace díky přístupovému otvoru na zadní straně svítidla, který poskytuje přístup k elektrickým vodičům na svorkovnici 1500 mm (6000 lm) a 1200 mm (4000 lm) Společné prostory Odolnost proti nárazu třídy IK08 Chodby Nepřímé osvětlení Přisazená montáž s použitím upevňovacích konzol (součástí dodávky) Zavěšená montáž s použitím závěsné sady (volitelná) Těleso: hliník Difuzor: PC, opálová bílá Koncové krytky: PC, bílá (RAL 9016) Stropní úchyty: nerezová ocel 4000 lm (35 W), 115 lm/w a 6000 lm (50 W), 120 lm/w LED 4000 K, neutrální bílá hodin (při L70B50, Ta 25 C) McAdam (počáteční): stupeň 5 Třída ochrany I IP20 IK

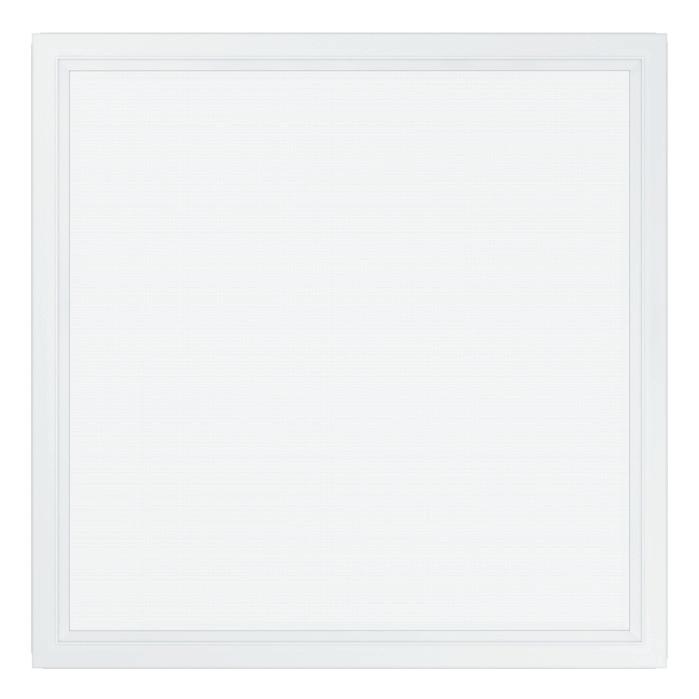

7 Eve zapuštěný LED panel Jsem Eve Neoslňuji a harmonicky doplním pracovní prostředí v kanceláři Elegantní rámeček vytvořený z jednoho kusu materiálu ABS vysoké kvality Kompaktní design s integrovaným měničem 3400 lumenů 110 lm/w 80 % energie ve srovnání se zářivkovými panely <19 UGR: jemné, měkké a intenzivní osvětlení pro kancelářské použití Eve 3400 lm cd/klm ULOR: 0% DLOR: 100% LOR: 100% 110 lm/w EVE LED Q EVE LED Q Verze s nouzovým modulem EVE LED Q E Příslušenství EVE LED Q596 Surface Mount Box EVE LED Q596 E3 Surface Mount Box EVE LED Q622 Surface Mount Box EVE LED Plasterboard Brackets Q Instalace bez použití nářadí (svorkovnice se zacvakávacími kontakty pro vodiče o průřezu až 2,5 mm²) Plně homogenní osvětlení Snadná instalace díky externí připojovací skříni zapojení loop-in loop-out Nahrazuje konvenční svítidla 4 18 W T8 a nabízí úsporu energie až 60 % 596 x 596 mm Dostupná verze s 3h nouzovým modulem Kanceláře a zasedací místnosti Školy a univerzity hodin Zapuštěná instalace do stropních mřížek s T-lištami Vhodné pro zavěšení, přisazenou i zapuštěnou montáž Rámeček: ABS, bílá (RAL 9016) Difuzor: PS Zadní deska: hliník 3400 lm (31 W), 110 lm/w LED 4000 K, neutrální bílá Jmenovitá životnost hodin (při L70B50, Ta 25 C) McAdam (počáteční): stupeň 3 <19 UGR Třída ochrany II IP40 IK

8 Lara kruhové přisazené s IP65 Ø300 Ø Bezel trim BLK Bezel trim WH Eylid trim Eylid grille trim Grille trim Jsem Lara Mám mnoho podob a jsem tou pravou volbou pro řadu venkovních a vnitřních aplikací 1200 a 800 lumenů, až 90 lm/w hodin 70 % energie ve srovnání se svítidly s 2D světelnými zdroji Lara 1200 lm cd/klm ULOR: 50 % DLOR: 50 % LOR: 100 % 90 lm/w LARA LED WH LARA LED BLK LARA LED WH E LARA LED BLK E LARA LED WH LARA LED BLK LARA LED WH E LED 1200 lm (ekvivalentní náhrada za 1 28 W 2D) a LED 800 lm (ekvivalentní náhrada za 1 16 W 2D) Matný difuzor zajišťuje homogenní osvětlení a vizuální komfort Stupeň krytí IP65 pro venkovní použití Robustní konstrukce testovaná na odolnost proti nárazu IK08 Volitelné příslušenství pro lemování ve 4 provedeních: prstenec, poloviční, poloviční s mřížkou a mřížka 2 barvy: bílá (RAL 9003) a černá (RAL 9011) Volitelné: Integrovaná fotobuňka nebo mikrovlnný senzor pohybu maximalizují možnost úspory energie Průměr 300 a 250 mm Chodby Podchody Dostupná verze s 3h nouzovým modulem Veřejné vstupní prostory Schodiště Integrovaná fotobuňka nebo snímač pohybu Vhodné pro nástěnnou nebo stropní montáž Rychlá a snadná instalace Vhodné pro upevnění BESA Těleso: polykarbonát Difuzor: polykarbonát Integrovaná fotobuňka a snímač pohybu Svítidlo Lara se zabudovanou fotobuňkou svítí od soumraku do svítání. (Spínací/vypínací úroveň: přibl. 20 luxů ZAP, přibl. 30 luxů VYP). Svítidlo Lara s mikrovlnným senzorem zajistí, aby svítidlo svítilo jen tehdy, když je to potřeba. Rozsah detekce pohybů a doba trvání jsou plně nastavitelné. Další výhodou je pak senzor denního světla pro úrovně osvětlení v rozpětí od 2 do 50 luxů. LARA LED BLK E LARA LED MWS WH LARA LED MWS BLK LARA LED MWS WH E LARA LED MWS BLK E LARA LED MWS WH LARA LED MWS BLK LARA LED MWS WH E LARA LED MWS BLK E LARA LED PC WH LARA LED PC BLK LARA LED PC BLK LARA LED PC WH Příslušenství LARA BEZEL TRIM SMALL 250 WH LARA BEZEL TRIM LARGE 300 WH LARA BEZEL TRIM SMALL 250 BLK LARA BEZEL TRIM LARGE 300 BLK LARA EYELID TRIM SMALL 250 BLK LARA EYELID TRIM LARGE 300 BLK LARA EYELID GRILLE TRIM SMALL 250 BLK LARA EYELID GRILLE TRIM LARGE 300 BLK LARA GRILLE TRIM SMALL 250 BLK LARA GRILLE TRIM LARGE 300 BLK lm (13W), 90 lm/w a 800 lm (10W), 80 lm/w LED 4000 K, neutrální bílá hodin (při L70B50, Ta 25 C) LARA Tamperproof Screw Kit MWS: mikrovlnný senzor pohybu BLK: černá; WH: bílá E3: verze s 3h nouzovým modulem PC: fotobuňka 14 15

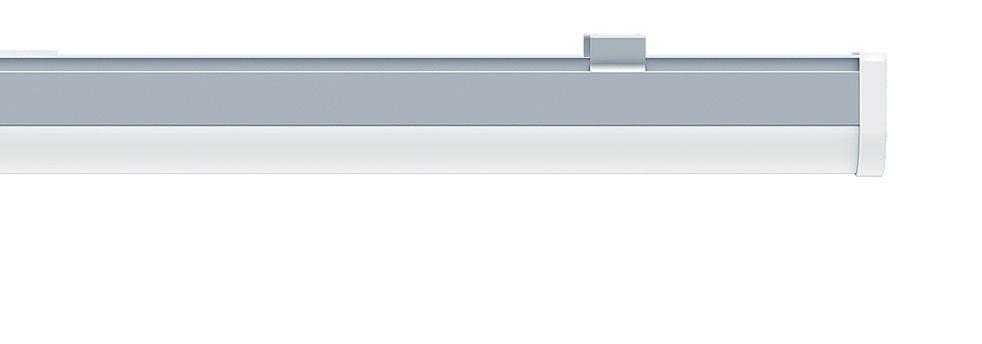

9 Mike známý také jako LED linerání svítidlo Minilux / Jsem Mike Známý také jako linerání LED svítidlo Minilux Propracovaný design koncových krytek umožňuje rovnoměrnou distribuci světla bez stínění Špičkový difuzor zajišťuje rovnoměrné osvětlení bez viditelných bodů 900 a 1800 lumenů, až 90 lm/w O 40 % vyšší úspora energie ve srovnání se zářivkami T mm (1800 lm) a 570 mm (900 lm) Mike alias Minilux LED II 1170 mm 1800 lm cd/klm ULOR: 23 % DLOR: 77 % LOR: 100 % 90Llm/W MINILUX2 LED900-L830 HF L MINILUX2 LED900-L840 HF L MINILUX2 LED1800-L830 HF L MINILUX2 LED1800-L840 HF L Náhradní díl MINILUX2 LED Accessory Kit / Spare Parts K, K Umožňuje samostatnou i navazující sériovou instalaci Dodává se kompletní s vodičem startéru, montážní sadou, vodičem s konektorem a mezikonektorem Nepřímé osvětlení Osvětlení skříní Obytné budovy hodin (při L70B50, Ta 25 C) 900 lm (10 W), 1800 lm (18 W), 90 lm při 4000 K Teploty chromatičnosti 3000 K, 4000 K McAdams (počáteční): stupeň 5 Vhodné pro přisazenou montáž Montáž může být prováděna samostatně nebo sériově (max. 10 lišt) Těleso a difuzor: Dvoubarevný vytlačovaný polykarbonát Koncová krytka: opálový polykarbonát Třída ochrany I IP20 IK

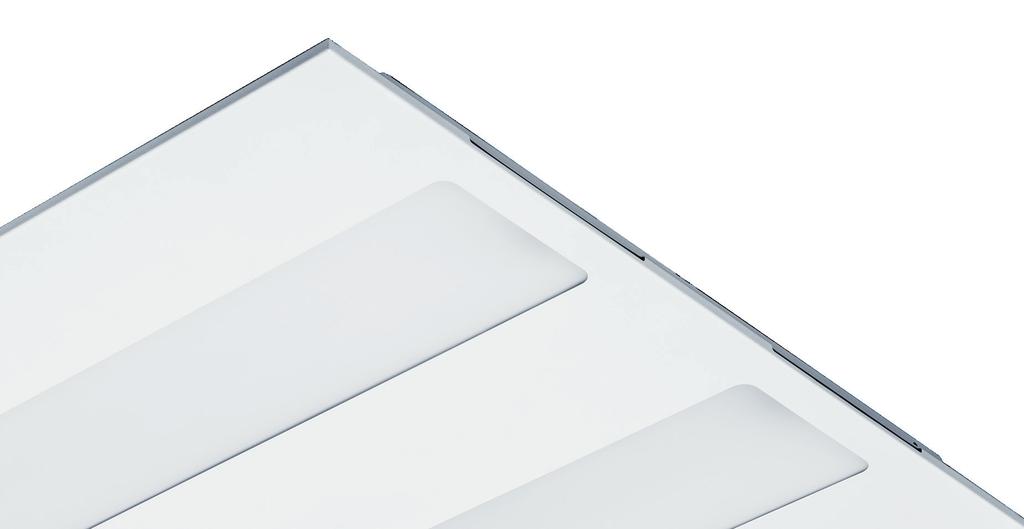

10 Monty známý také jako Mr. Moduline 597 Jsem Monty Známý také jako zapuštěné LED svítidlo Moduline Vysoce výkonný LED modul a vysoce účinná optika zajišťují optimální osvětlení 3200 lumenů, 100 lm/w hodin O 40 % vyšší úspora energie ve srovnání se zářivkami T5 Monty alias Moduline 3200 lm cd/klm ULOR: 0 % DLOR: 100 % LOR: 100 % 100 lm/w Moduline LED II lm HF L Moduline LED II lm HF L Verze s nouzovým modulem Moduline LED II lm HF L840 E K, K *Tyto sady nejsou vhodné pro nouzové osvětlení Montáž vložením Dostupná verze s 3h nouzovým modulem Společné prostory Chodby 3200 lm (32 W), 100 lm/w Teploty chromatičnosti 3000 K, 4000 K hodin (při L70B50, Ta 25 C) McAdam (počáteční): stupeň 5 Vhodné pro zapuštěnou montáž do standardních stropních mřížek z T-profilů Elektrické připojení prostřednictvím svorkovnice se zacvakávacími kontakty za otvorem pro rychlý přístup Těleso: bílá lakovaná ocel Difuzor: opálový prizmatický PS panel Třída ochrany I IP20 IK

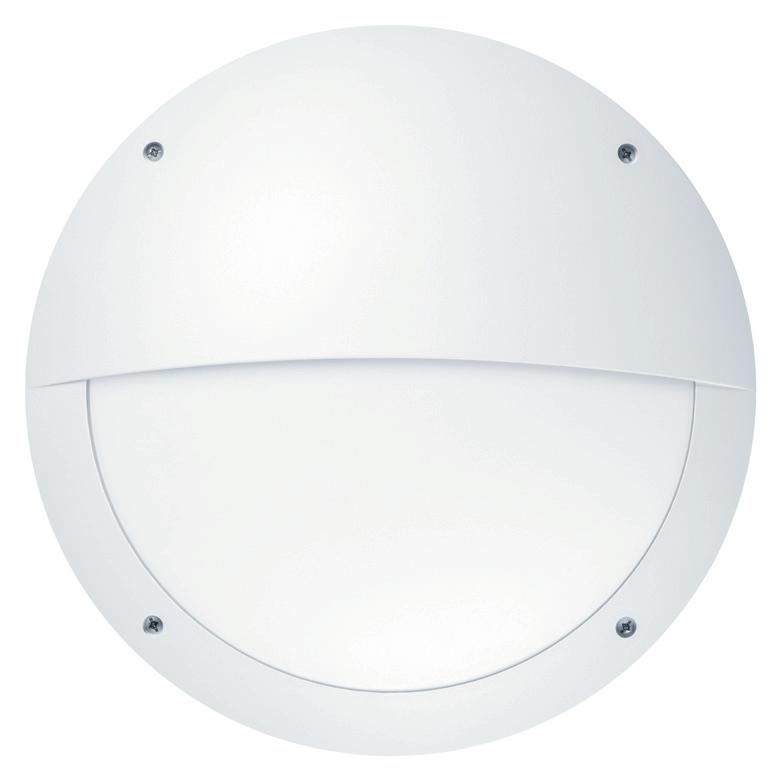

11 Tom kruhové přisazené s IP Ø300 Jsem Tom Připraven na vše, spolehlivý v interiéru i exteriéru 900 a 1200 lumenů, až 67 lm/w 50 % energie ve srovnání se svítidly CFL hodin Tom 1200 lm cd/klm ULOR: 3 % DLOR: 97 % LOR: 100 % Popis Hm (kg) Kód SAP TOM LED WH TOM LED BLK TOM LED MWS WH TOM LED MWS BLK TOM LED EYE WH TOM LED EYE BLK TOM LED EYE MWS WH TOM LED EYE MWS BLK lm/w Rovnocenná náhrada za 2 18 W CFL Matný difuzor zajišťuje homogenní osvětlení a vizuální komfort MWS: mikrovlnný senzor 2 designy: Standard (1200 lm) a Eyelid (poloviční; 900 lm) Průměr 300 mm 2 barvy: Bílá (RAL 9010) a černá (RAL 9005) Volitelné: Zabudovaný mikrovlnný senzor pohybu maximalizuje možnost úspory energie Odolnost proti nárazu třídy IK08 Chodby BLK: černá; WH: bílá Stupeň ochrany IP66 pro venkovní použití EYE: poloviční Veřejné vstupní prostory Schodiště Vhodné pro nástěnnou a stropní montáž Rychlá a snadná instalace díky svorkovnici pro vodiče o průřezu až 2,5 mm² Toalety a koupelny Podchody Třída ochrany II IP66 IK08 Rozsah senzoru Těleso: ABS 6m 6m Difuzor: polykarbonát 10m 10m Regulovatelnost Citlivost 10 %, 50 %, 75 %, 100 % Čas 5 s, 90 s, 5 min, 15 min lux 2 luxy, 10 luxů, 50 luxů, vypnuto lm (18 W), 67 lm/w a 900 lm (18 W), 53 lm/w LED 4000 K, neutrální bílá hodin (při L70B50, Ta 25 C) CRI 80 Úhel paprsku:

12 Zoe ploché svítidlo typu downlight Ø Ø Ø Jsem Zoe Štíhlá a přizpůsobivá, perfektní volba pro každodenní potřeby Rovnoměrné osvětlení K dispozici verze 600, 900 a 1500 lumenů Teploty chromatičnosti: 4000 K a 3000 K Zoe 900 lm cd/klm ULOR: 0% DLOR: 100% LOR: 100% 83 lm/w ZOE LED DL ZOE LED DL ZOE LED DL ZOE LED DL ZOE LED DL ZOE LED DL Výška produktu pouhých 12 mm: přizpůsobí se různým typům stropu K, K Varianta se 3000 K nebo 4000 K podle vhodnosti pro konkrétní aplikaci Nahrazuje konvenční svítidla typu downlight s parametry 1 18 W, 1 26 W a 2 18 W CFL a nabízí úsporu energie až 50 % Chodby Haly a recepce Instalace bez použití nářadí Kanceláře a zasedací místnosti Školy a univerzity 1500lm 600 lm (8 W), 900 lm (12 W) a 1500 lm (18 W), až 85 lm/w Teploty chromatičnosti: 4000 K a 3000 K Jmenovitá životnost hodin (při L70B50, Ta 25 C) McAdam (počáteční): stupeň 5 Zapuštěná montáž do celé řady typů stropu Těleso: bílý lakovaný hliník Difuzor: polykarbonát Třída ochrany II IP44 IK02 900lm 600lm 22 23
