2 Upozornění před instalací Když bude ze síťové kamery vycházet kouř nebo neobvyklý zápach, okamžitě ji vypněte. Informace o provozní teplotě naleznete v uživatelské příručce. V takovém případě kontaktujte distributora. Neumisťujte síťovou kameru na nestabilní povrchy. Nedotýkejte se síťové kamery za bouřky. Nevkládejte do síťové kamery žádné předměty, například jehly. Nenechte síťovou kameru spadnout. Česky CZ-121

3 1 Obsah balení IP7142 Sluneční clona Šrouby / Spojka RJ45 samice/ samice Stojan kamery Napájecí adaptér Silikagel Klíč Stručná instalační příručka Záruční karta CD se softwarem CZ-122

4 2 Fyzický popis Přední panel Světelné čidlo Objektiv IR dioda Tlačítko reset Stavová kontrolka Konektory Obecný vstup/výstup Svorkovnice Ethernet 10/100 Konektor RJ45 Zvukový výstup (zelený) Vstup pro mikrofon (růžový) Konektor pro napájecí kabel (černý) Uzemnění Česky CZ-123

5 3 Instalace hardwaru 1. Otevřete kryt objektivu. 2. Síťovou kameru upevněte ke stěně/stropu pomocí dodaného stojanu kamery CZ-124

6 POWER COLLISION LINK RECEIVE PARTITION 4 Vytvoření sítě Obecné připojení (bez PoE) 1. Pokud máte externí zařízení, například snímače a alarmy, zajistěte připojení k svorkovnici s obecným vstupem/výstupem. N.C. 485B 485A AC24V AC24V GND DI DO +12V N.C.: žádný konektor 485B: RS A: RS485+ AC24V: napájecí vstup AC 24 V AC24V: napájecí vstup AC 24 V G N D : uzemnění D I : digitální vstup D O : digitální výstup +12V : napájení, 12 V DC 2. Připojte síťovou kameru k spínači pomocí dodané spojky RJ45 samice/ samice. Při připojování síťové kamery přímo k počítači použijte překřížený kabel kategorie Zapojte napájecí kabel ze síťové kamery do elektrické zásuvky. Česky CZ-125

7 POWER COLLISION LINK RECEIVE PARTITION POWER COLLISION LINK RECEIVE PARTITION Power over Ethernet (PoE) Při používání přepínače podporujícího technologii PoE Síťová kamera podporuje technologii PoE a umožňuje přenos napájení a dat přes jeden ethernetový kabel. Síťovou kameru můžete připojit ethernetovým kabelem k přepínači podporujícímu technologii PoE podle následující ilustrace. Přepínač PoE Při používání přepínače nepodporujícího technologii PoE Při připojení síťové kamery k přepínači nepodporujícímu technologii PoE použijte PoE injektor (volitelný). PoE injektor (volitelný) CZ-126 Přepínač nepodporující technologii PoE

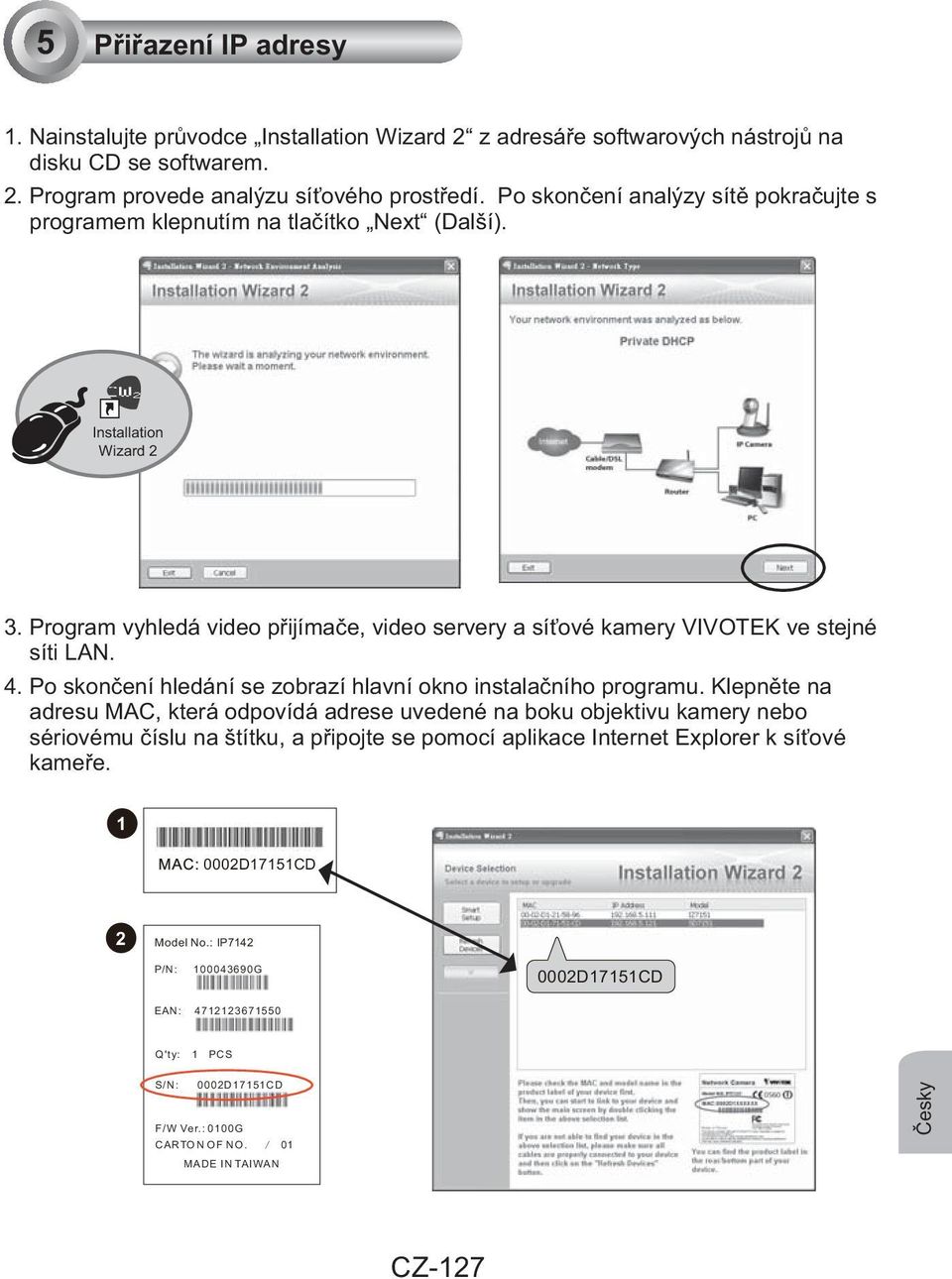

8 5 Přiřazení IP adresy 1. Nainstalujte průvodce Installation Wizard 2 z adresáře softwarových nástrojů na disku CD se softwarem. 2. Program provede analýzu síťového prostředí. Po skončení analýzy sítě pokračujte s programem klepnutím na tlačítko Next (Další). IW2 Installation Wizard 2 3. Program vyhledá video přijímače, video servery a síťové kamery VIVOTEK ve stejné síti LAN. 4. Po skončení hledání se zobrazí hlavní okno instalačního programu. Klepněte na adresu MAC, která odpovídá adrese uvedené na boku objektivu kamery nebo sériovému číslu na štítku, a připojte se pomocí aplikace Internet Explorer k síťové kameře D17151CD 2 Model No.: IP7142 P/N: G 0002D17151CD EAN: Q 'ty: 1 PCS S/N: 0002D17151CD F/W Ver.: 0100G CARTON OF NO. 01 MADE IN TAIWAN Česky CZ-127

9 6 Připraveno k použití 1. K síťové kameře se můžete připojit přes Internet. 2. Živé video můžete získat přes webové prohlížeče nebo záznamový software. Další podrobnosti o instalaci naleznete v uživatelské příručce na disku CD se softwarem. 3. Chcete-li nastavit zoom, uvolněte ovládání zoomu. Až budete hotoví, ovládání zoomu znovu utáhněte. 4. Chcete-li nastavit zaostření, uvolněte ovládání zaostření. Až budete hotoví, ovládání zaostření znovu utáhněte. N W W N T T CZ-128

10 5. Roztrhněte vakuovanou hliníkovou obalovou folii a vyjměte silikagel. Připevněte dodaný silikagel k vnitřní straně síťové kamery a utáhněte kryt objektivu. (Pokud po instalaci otevřete kryt objektivu, vyměňte silikagel za nový.) Poznámka Chcete-li použít dodanou sluneční clonu pro venkovní prostředí, nainstalujte ji podle níže uvedených kroků: 1. Utáhněte dva dodané šrouby. 2. Upevněte k síťové kameře dodanou sluneční clonu a posuňte ji do požadované polohy. 3. Upevněte sluneční clonu dvěma dodanými šrouby. (Pro upevnění ke stropu použijte jiné šrouby.) 4. Síťovou kameru upevněte ke stěně/stropu pomocí dodaného stojanu kamery Držák na strop Držák na zeď 4 Česky Držák na strop Držák na zeď CZ-129
