1 Ovládání dálkové ovladače, přijímače, tlačítka, spínače a senzory

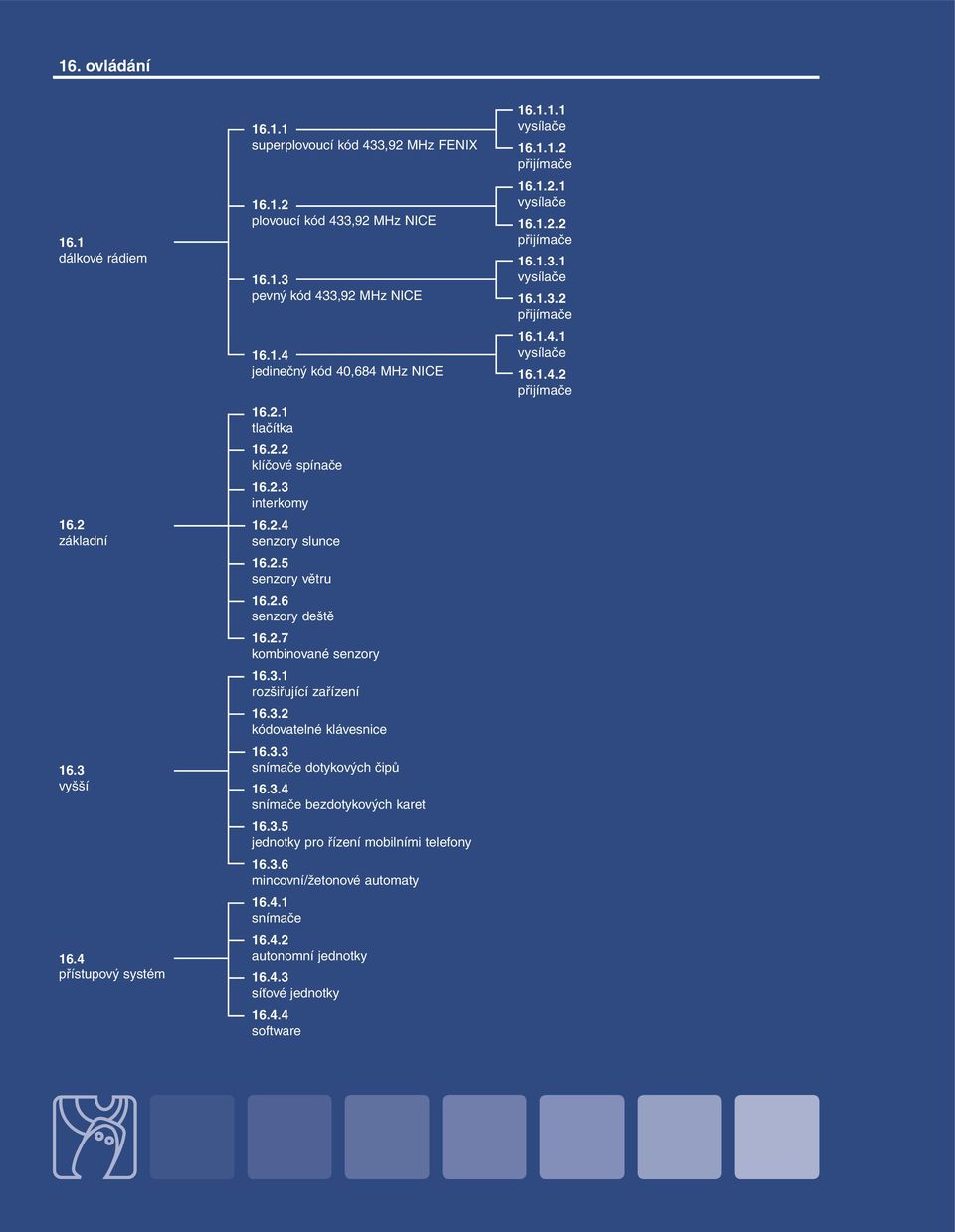

2 16. ovládání 16.1 dálkové rádiem 16.2 základní 16.3 vyšší 16.4 přístupový systém superplovoucí kód 433,92 MHz FENIX plovoucí kód 433,92 MHz NICE pevný kód 433,92 MHz NICE jedinečný kód 40,684 MHz NICE tlačítka klíčové spínače interkomy senzory slunce senzory větru senzory deště kombinované senzory rozšiřující zařízení kódovatelné klávesnice snímače dotykových čipů snímače bezdotykových karet jednotky pro řízení mobilními telefony mincovní/žetonové automaty snímače autonomní jednotky síťové jednotky software vysílače přijímače vysílače přijímače vysílače přijímače vysílače přijímače

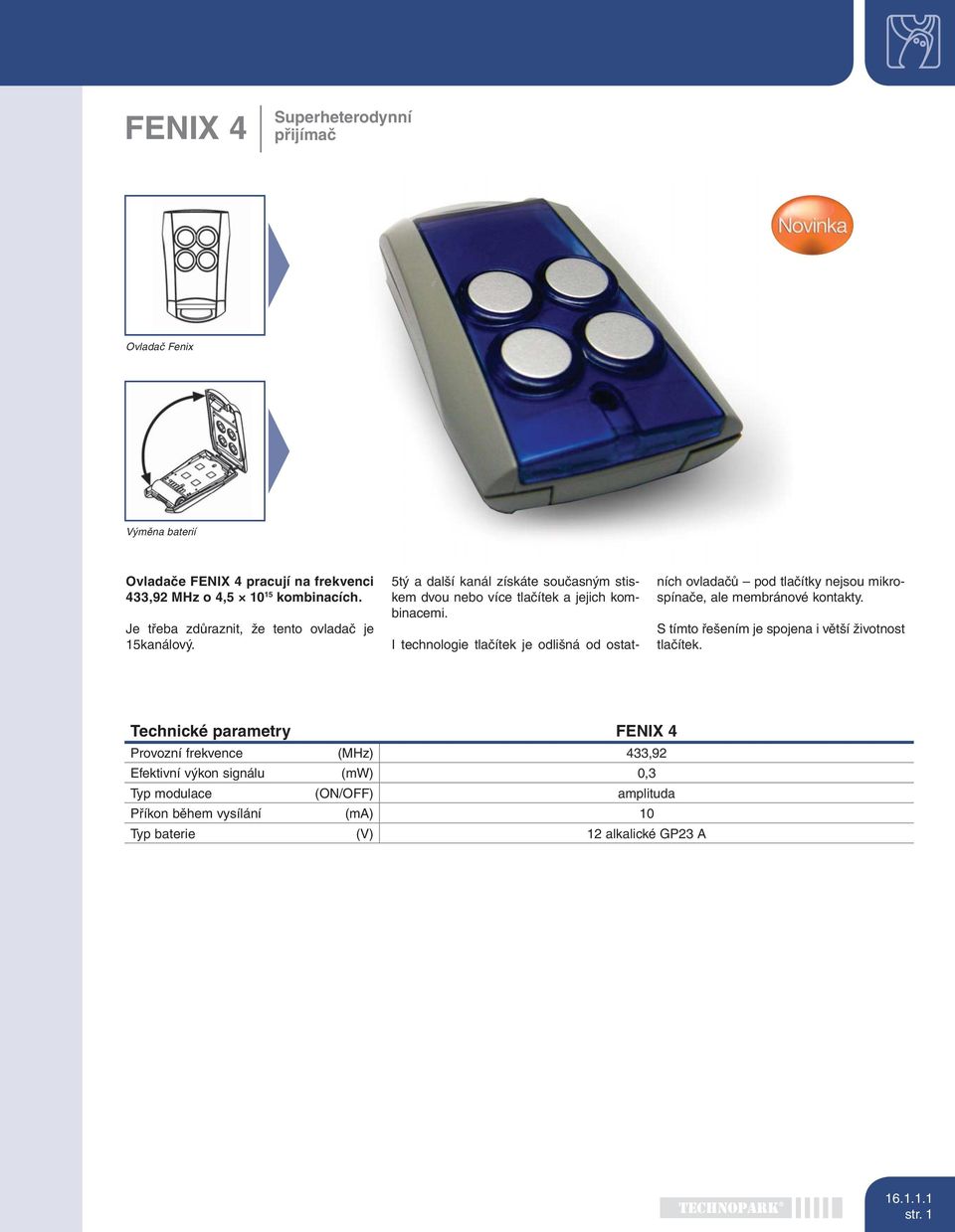

3 FENIX 4 Superheterodynní přijímač Ovladač Fenix Výměna baterií Ovladače FENIX 4 pracují na frekvenci 433,92 MHz o 4, kombinacích. Je třeba zdůraznit, že tento ovladač je 15kanálový. 5tý a další kanál získáte současným stiskem dvou nebo více tlačítek a jejich kombinacemi. I technologie tlačítek je odlišná od ostatních ovladačů pod tlačítky nejsou mikrospínače, ale membránové kontakty. S tímto řešením je spojena i větší životnost tlačítek. Technické parametry FENIX 4 Provozní frekvence (MHz) 433,92 Efektivní výkon signálu (mw) 0,3 Typ modulace (ON/OFF) amplituda Příkon během vysílání (ma) 10 Typ baterie (V) 12 alkalické GP23 A str. 1

4 str. 2

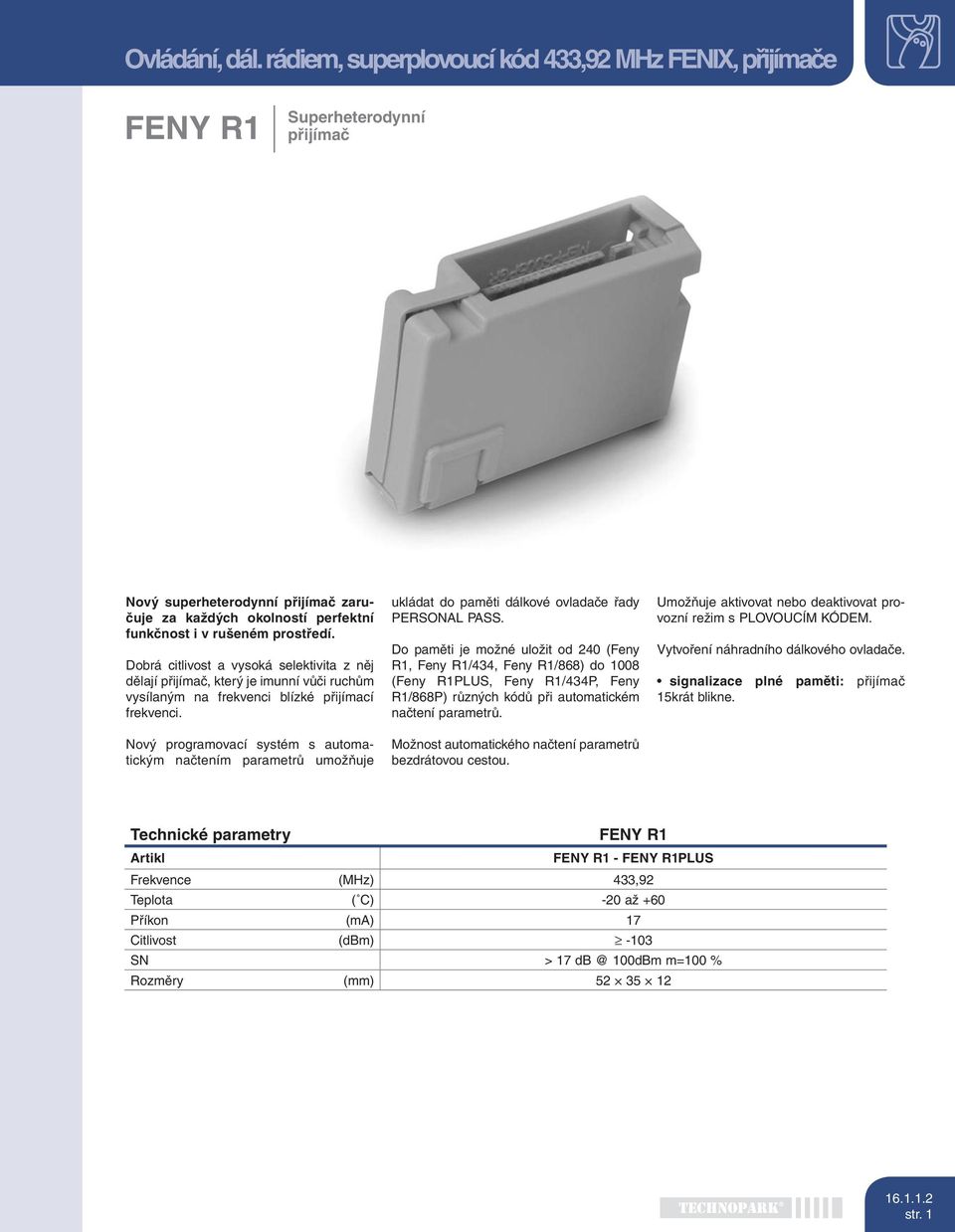

5 Ovládání, dál. rádiem, superplovoucí kód 433,92 MHz FENIX, přijímače FENY R1 Superheterodynní přijímač Nový superheterodynní přijímač zaručuje za každých okolností perfektní funkčnost i v rušeném prostředí. Dobrá citlivost a vysoká selektivita z něj dělají přijímač, který je imunní vůči ruchům vysílaným na frekvenci blízké přijímací frekvenci. Nový programovací systém s automatickým načtením parametrů umožňuje ukládat do paměti dálkové ovladače řady PERSONAL PASS. Do paměti je možné uložit od 240 (Feny R1, Feny R1/434, Feny R1/868) do 1008 (Feny R1PLUS, Feny R1/434P, Feny R1/868P) různých kódů při automatickém načtení parametrů. Možnost automatického načtení parametrů bezdrátovou cestou. Umožňuje aktivovat nebo deaktivovat provozní režim s PLOVOUCÍM KÓDEM. Vytvoření náhradního dálkového ovladače. signalizace plné paměti: přijímač 15krát blikne. Technické parametry FENY R1 Artikl FENY R1 - FENY R1PLUS Frekvence (MHz) 433,92 Teplota ( C) -20 až +60 Příkon (ma) 17 Citlivost (dbm) -103 SN > dBm m=100 % Rozměry (mm) str. 1

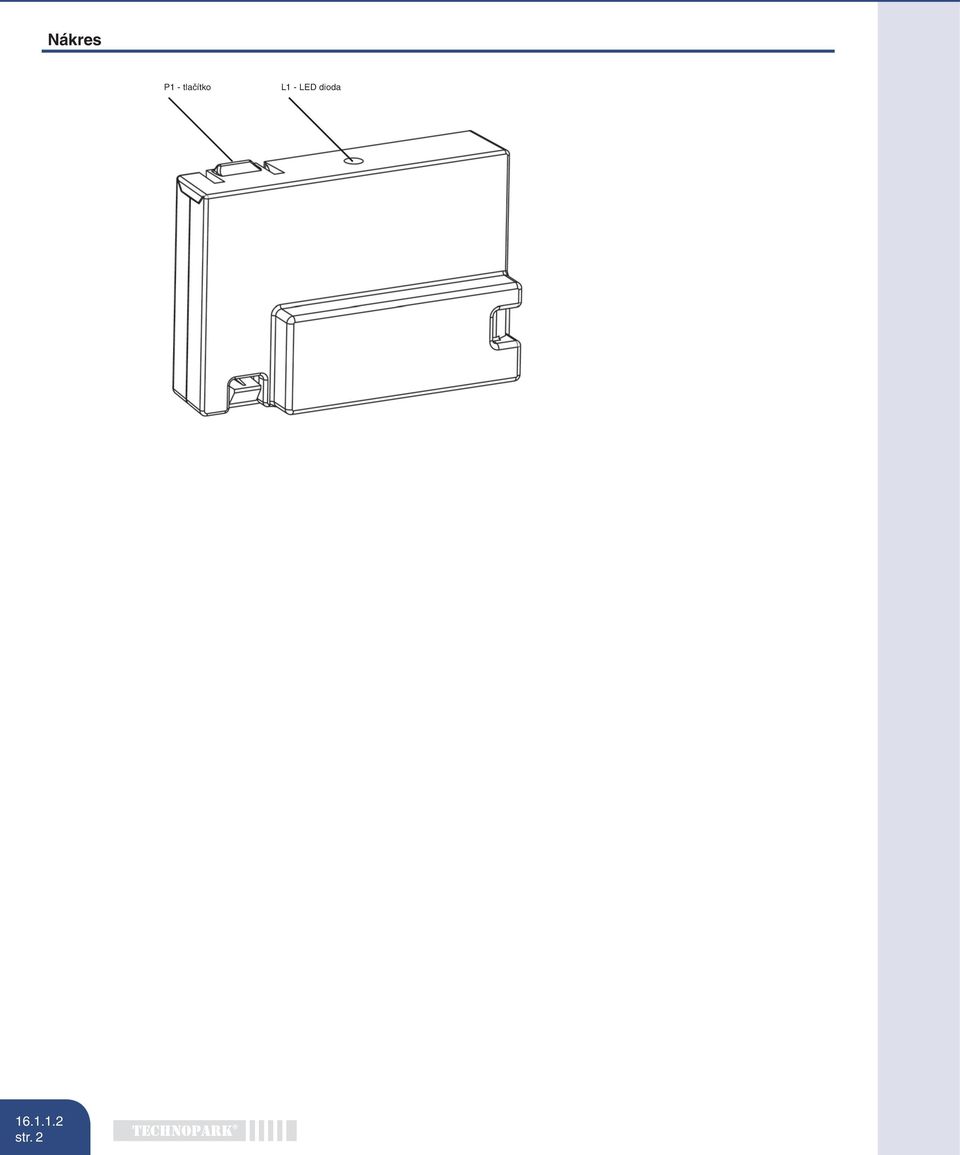

6 Nákres P1 - tlačítko L1 - LED dioda str. 2

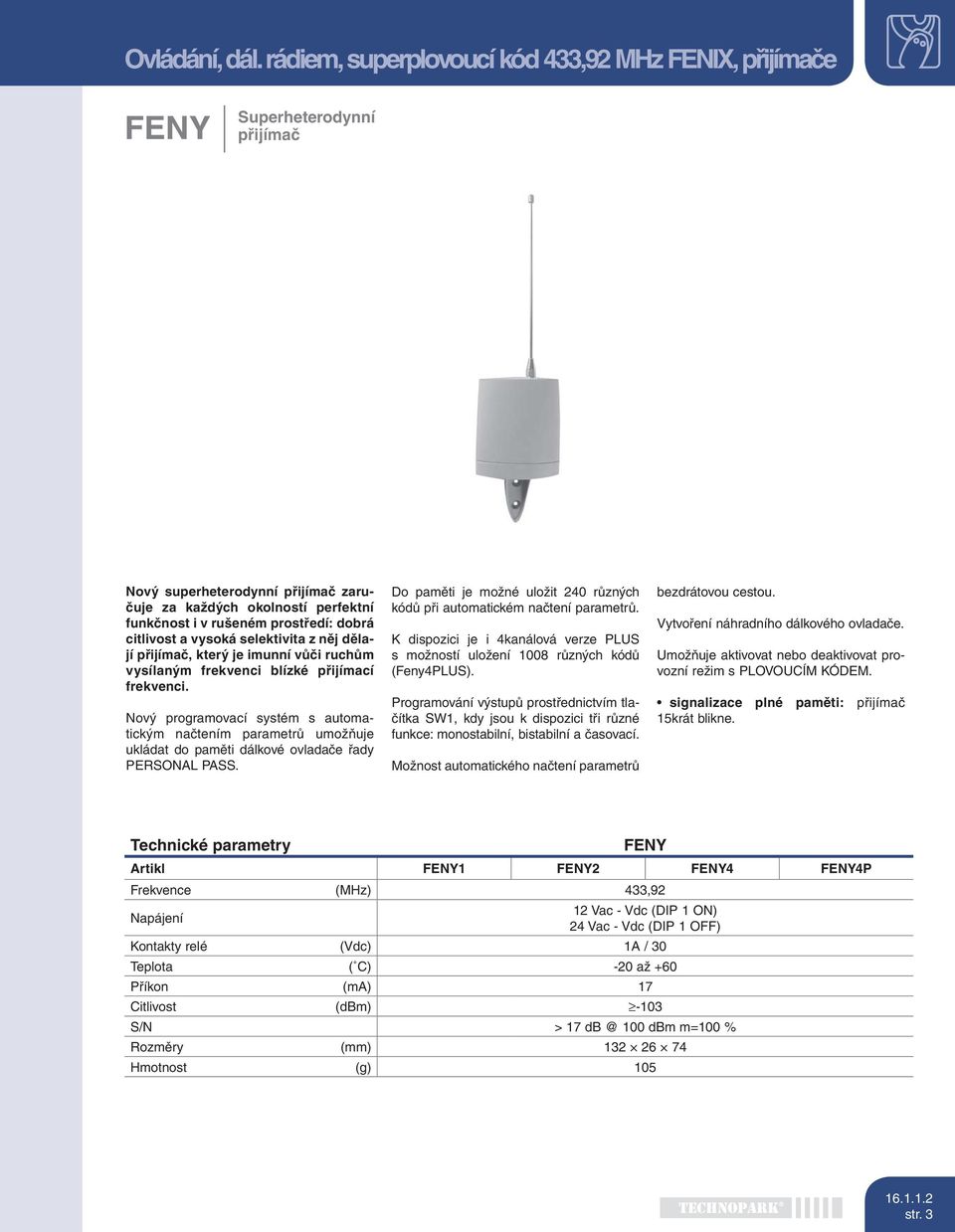

7 Ovládání, dál. rádiem, superplovoucí kód 433,92 MHz FENIX, přijímače FENY Superheterodynní přijímač Nový superheterodynní přijímač zaručuje za každých okolností perfektní funkčnost i v rušeném prostředí: dobrá citlivost a vysoká selektivita z něj dělají přijímač, který je imunní vůči ruchům vysílaným frekvenci blízké přijímací frekvenci. Nový programovací systém s automatickým načtením parametrů umožňuje ukládat do paměti dálkové ovladače řady PERSONAL PASS. Do paměti je možné uložit 240 různých kódů při automatickém načtení parametrů. K dispozici je i 4kanálová verze PLUS s možností uložení 1008 různých kódů (Feny4PLUS). Programování výstupů prostřednictvím tlačítka SW1, kdy jsou k dispozici tři různé funkce: monostabilní, bistabilní a časovací. Možnost automatického načtení parametrů bezdrátovou cestou. Vytvoření náhradního dálkového ovladače. Umožňuje aktivovat nebo deaktivovat provozní režim s PLOVOUCÍM KÓDEM. signalizace plné paměti: přijímač 15krát blikne. Technické parametry FENY Artikl FENY1 FENY2 FENY4 FENY4P Frekvence (MHz) 433,92 Napájení 12 Vac - Vdc (DIP 1 ON) 24 Vac - Vdc (DIP 1 OFF) Kontakty relé (Vdc) 1A / 30 Teplota ( C) -20 až +60 Příkon (ma) 17 Citlivost (dbm) -103 S/N > dbm m=100 % Rozměry (mm) Hmotnost (g) str. 3

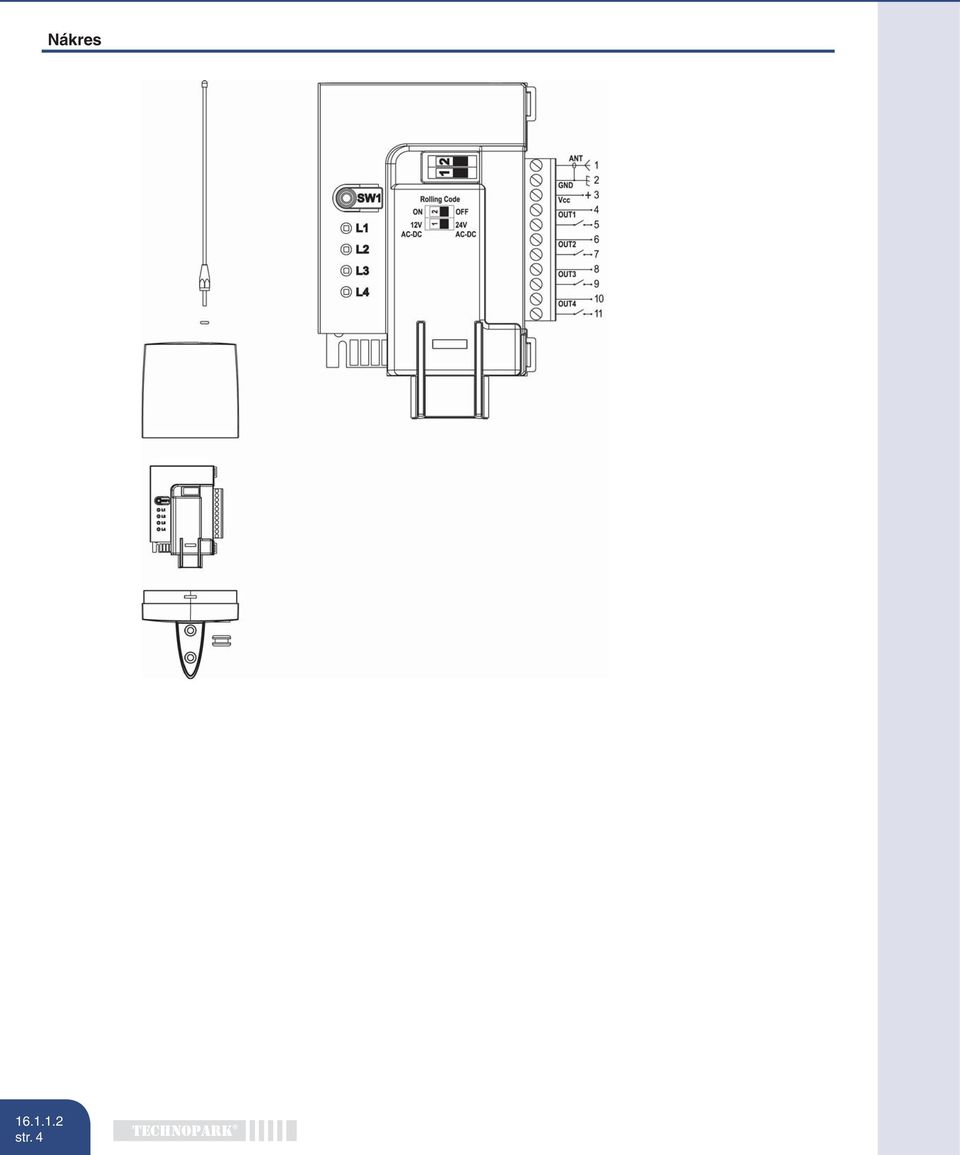

8 str. 4 Nákres

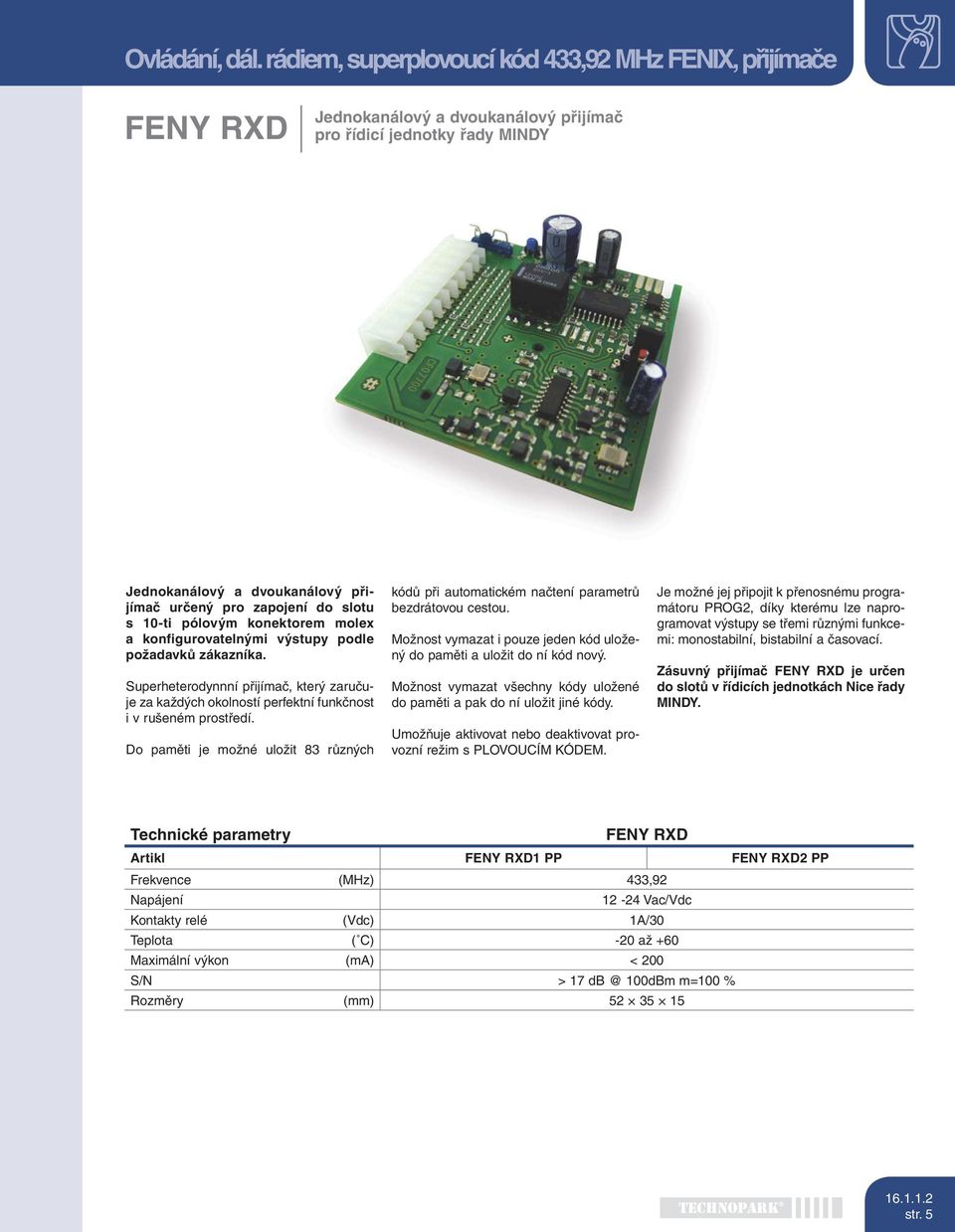

9 Ovládání, dál. rádiem, superplovoucí kód 433,92 MHz FENIX, přijímače FENY RXD Jednokanálový a dvoukanálový přijímač pro řídicí jednotky řady MINDY Jednokanálový a dvoukanálový přijímač určený pro zapojení do slotu s 10-ti pólovým konektorem molex a konfigurovatelnými výstupy podle požadavků zákazníka. Superheterodynnní přijímač, který zaručuje za každých okolností perfektní funkčnost i v rušeném prostředí. Do paměti je možné uložit 83 různých kódů při automatickém načtení parametrů bezdrátovou cestou. Možnost vymazat i pouze jeden kód uložený do paměti a uložit do ní kód nový. Možnost vymazat všechny kódy uložené do paměti a pak do ní uložit jiné kódy. Umožňuje aktivovat nebo deaktivovat provozní režim s PLOVOUCÍM KÓDEM. Je možné jej připojit k přenosnému programátoru PROG2, díky kterému lze naprogramovat výstupy se třemi různými funkcemi: monostabilní, bistabilní a časovací. Zásuvný přijímač FENY RXD je určen do slotů v řídicích jednotkách Nice řady MINDY. Technické parametry FENY RXD Artikl FENY RXD1 PP FENY RXD2 PP Frekvence (MHz) 433,92 Napájení Vac/Vdc Kontakty relé (Vdc) 1A/30 Teplota ( C) -20 až +60 Maximální výkon (ma) < 200 S/N > dBm m=100 % Rozměry (mm) str. 5

10 str. 6

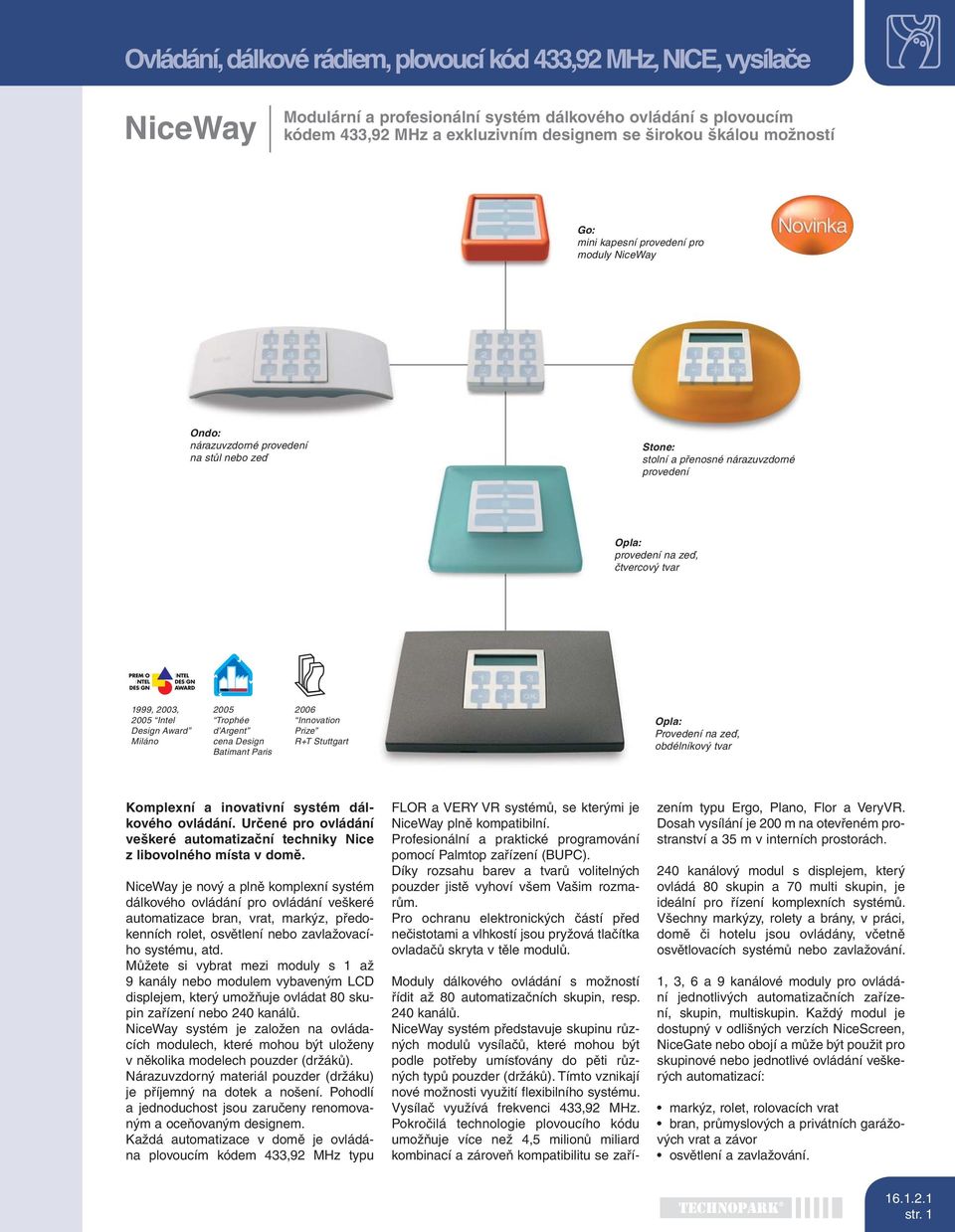

11 Ovládání, dálkové rádiem, plovoucí kód 433,92 MHz, NICE, vysílače NiceWay Modulární a profesionální systém dálkového ovládání s plovoucím kódem 433,92 MHz a exkluzivním designem se širokou škálou možností Go: mini kapesní provedení pro moduly NiceWay Ondo: nárazuvzdorné provedení na stůl nebo zeď Stone: stolní a přenosné nárazuvzdorné provedení Opla: provedení na zeď, čtvercový tvar 1999, 2003, 2005 Intel Design Award Miláno 2005 Trophée d Argent cena Design Batimant Paris 2006 Innovation Prize R+T Stuttgart Opla: Provedení na zeď, obdélníkový tvar Komplexní a inovativní systém dálkového ovládání. Určené pro ovládání veškeré automatizační techniky Nice z libovolného místa v domě. NiceWay je nový a plně komplexní systém dálkového ovládání pro ovládání veškeré automatizace bran, vrat, markýz, předokenních rolet, osvětlení nebo zavlažovacího systému, atd. Můžete si vybrat mezi moduly s 1 až 9 kanály nebo modulem vybaveným LCD displejem, který umožňuje ovládat 80 skupin zařízení nebo 240 kanálů. NiceWay systém je založen na ovládacích modulech, které mohou být uloženy v několika modelech pouzder (držáků). Nárazuvzdorný materiál pouzder (držáku) je příjemný na dotek a nošení. Pohodlí a jednoduchost jsou zaručeny renomovaným a oceňovaným designem. Každá automatizace v domě je ovládána plovoucím kódem 433,92 MHz typu FLOR a VERY VR systémů, se kterými je NiceWay plně kompatibilní. Profesionální a praktické programování pomocí Palmtop zařízení (BUPC). Díky rozsahu barev a tvarů volitelných pouzder jistě vyhoví všem Vašim rozmarům. Pro ochranu elektronických částí před nečistotami a vlhkostí jsou pryžová tlačítka ovladačů skryta v těle modulů. Moduly dálkového ovládání s možností řídit až 80 automatizačních skupin, resp. 240 kanálů. NiceWay systém představuje skupinu různých modulů vysílačů, které mohou být podle potřeby umísťovány do pěti různých typů pouzder (držáků). Tímto vznikají nové možnosti využití flexibilního systému. Vysílač využívá frekvenci 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4,5 milionů miliard kombinací a zároveň kompatibilitu se zařízením typu Ergo, Plano, Flor a VeryVR. Dosah vysílání je 200 m na otevřeném prostranství a 35 m v interních prostorách. 240 kanálový modul s displejem, který ovládá 80 skupin a 70 multi skupin, je ideální pro řízení komplexních systémů. Všechny markýzy, rolety a brány, v práci, domě či hotelu jsou ovládány, včetně osvětlovacích systémů nebo zavlažování. 1, 3, 6 a 9 kanálové moduly pro ovládání jednotlivých automatizačních zařízení, skupin, multiskupin. Každý modul je dostupný v odlišných verzích NiceScreen, NiceGate nebo obojí a může být použit pro skupinové nebo jednotlivé ovládání veškerých automatizací: markýz, rolet, rolovacích vrat bran, průmyslových a privátních garážových vrat a závor osvětlení a zavlažování str. 1

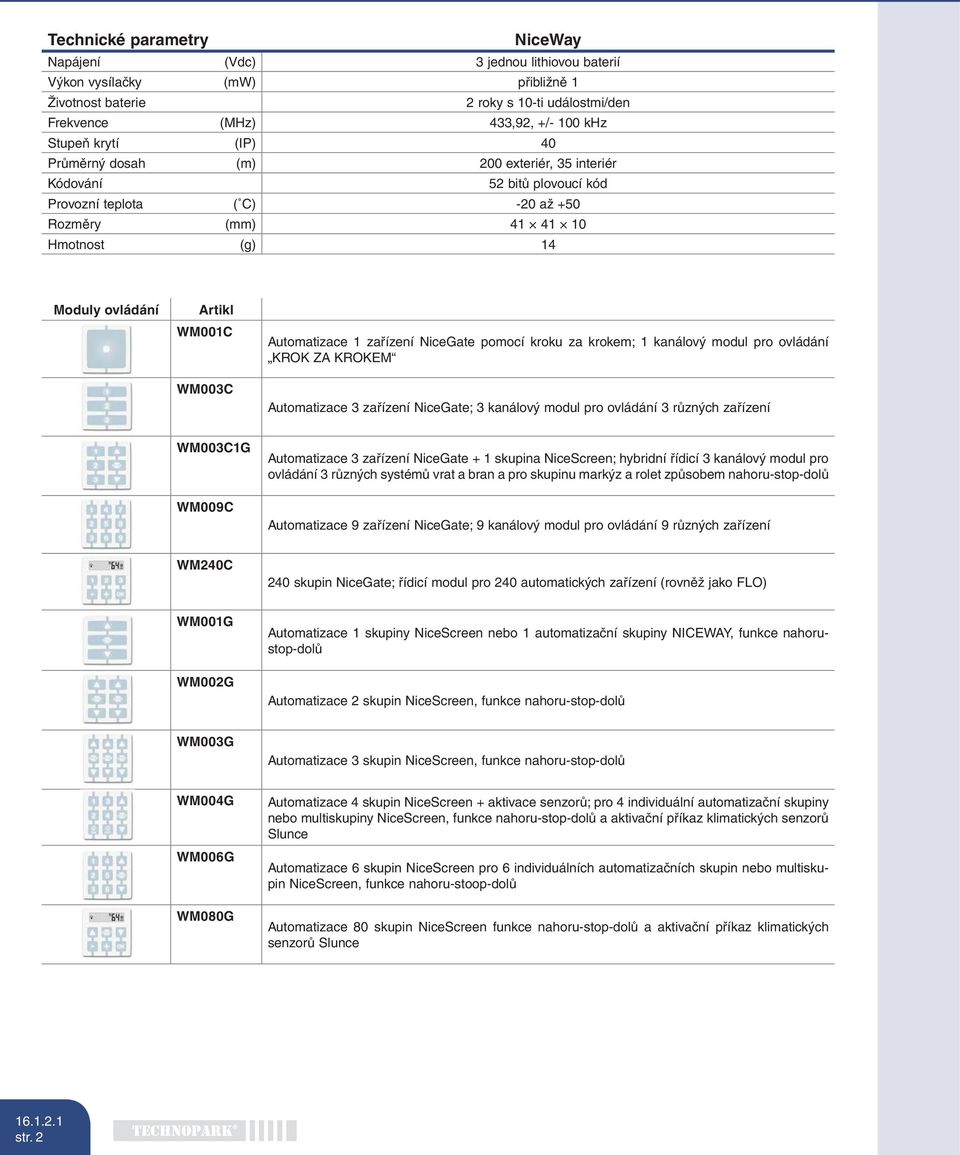

12 Technické parametry NiceWay Napájení (Vdc) 3 jednou lithiovou baterií Výkon vysílačky (mw) přibližně 1 Životnost baterie 2 roky s 10-ti událostmi/den Frekvence (MHz) 433,92, +/- 100 khz Stupeň krytí (IP) 40 Průměrný dosah (m) 200 exteriér, 35 interiér Kódování 52 bitů plovoucí kód Provozní teplota ( C) -20 až +50 Rozměry (mm) Hmotnost (g) 14 Moduly ovládání Artikl WM001C WM003C Automatizace 1 zařízení NiceGate pomocí kroku za krokem; 1 kanálový modul pro ovládání KROK ZA KROKEM Automatizace 3 zařízení NiceGate; 3 kanálový modul pro ovládání 3 různých zařízení WM003C1G WM009C Automatizace 3 zařízení NiceGate + 1 skupina NiceScreen; hybridní řídicí 3 kanálový modul pro ovládání 3 různých systémů vrat a bran a pro skupinu markýz a rolet způsobem nahoru-stop-dolů Automatizace 9 zařízení NiceGate; 9 kanálový modul pro ovládání 9 různých zařízení WM240C 240 skupin NiceGate; řídicí modul pro 240 automatických zařízení (rovněž jako FLO) WM001G WM002G Automatizace 1 skupiny NiceScreen nebo 1 automatizační skupiny NICEWAY, funkce nahorustop-dolů Automatizace 2 skupin NiceScreen, funkce nahoru-stop-dolů WM003G Automatizace 3 skupin NiceScreen, funkce nahoru-stop-dolů WM004G WM006G WM080G Automatizace 4 skupin NiceScreen + aktivace senzorů; pro 4 individuální automatizační skupiny nebo multiskupiny NiceScreen, funkce nahoru-stop-dolů a aktivační příkaz klimatických senzorů Slunce Automatizace 6 skupin NiceScreen pro 6 individuálních automatizačních skupin nebo multiskupin NiceScreen, funkce nahoru-stoop-dolů Automatizace 80 skupin NiceScreen funkce nahoru-stop-dolů a aktivační příkaz klimatických senzorů Slunce str. 2

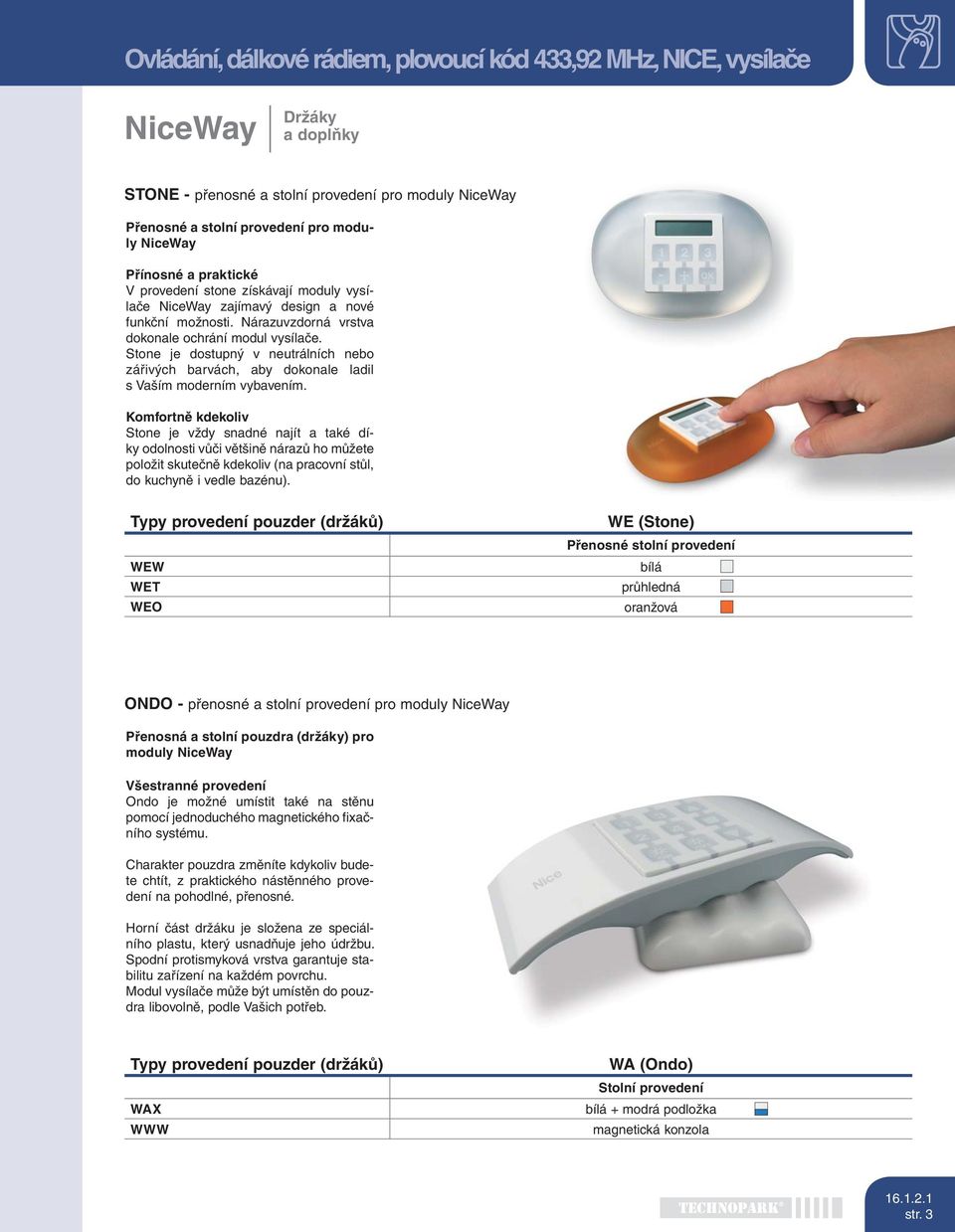

13 Ovládání, dálkové rádiem, plovoucí kód 433,92 MHz, NICE, vysílače NiceWay Držáky a doplňky STONE - přenosné a stolní provedení pro moduly NiceWay Přenosné a stolní provedení pro moduly NiceWay Přínosné a praktické V provedení stone získávají moduly vysílače NiceWay zajímavý design a nové funkční možnosti. Nárazuvzdorná vrstva dokonale ochrání modul vysílače. Stone je dostupný v neutrálních nebo zářivých barvách, aby dokonale ladil s Vaším moderním vybavením. Komfortně kdekoliv Stone je vždy snadné najít a také díky odolnosti vůči většině nárazů ho můžete položit skutečně kdekoliv (na pracovní stůl, do kuchyně i vedle bazénu). Typy provedení pouzder (držáků) WEW WET WEO WE (Stone) Přenosné stolní provedení bílá průhledná oranžová ONDO - přenosné a stolní provedení pro moduly NiceWay Přenosná a stolní pouzdra (držáky) pro moduly NiceWay Všestranné provedení Ondo je možné umístit také na stěnu pomocí jednoduchého magnetického fixačního systému. Charakter pouzdra změníte kdykoliv budete chtít, z praktického nástěnného provedení na pohodlné, přenosné. Horní část držáku je složena ze speciálního plastu, který usnadňuje jeho údržbu. Spodní protismyková vrstva garantuje stabilitu zařízení na každém povrchu. Modul vysílače může být umístěn do pouzdra libovolně, podle Vašich potřeb. Typy provedení pouzder (držáků) WAX WWW WA (Ondo) Stolní provedení bílá + modrá podložka magnetická konzola str. 3

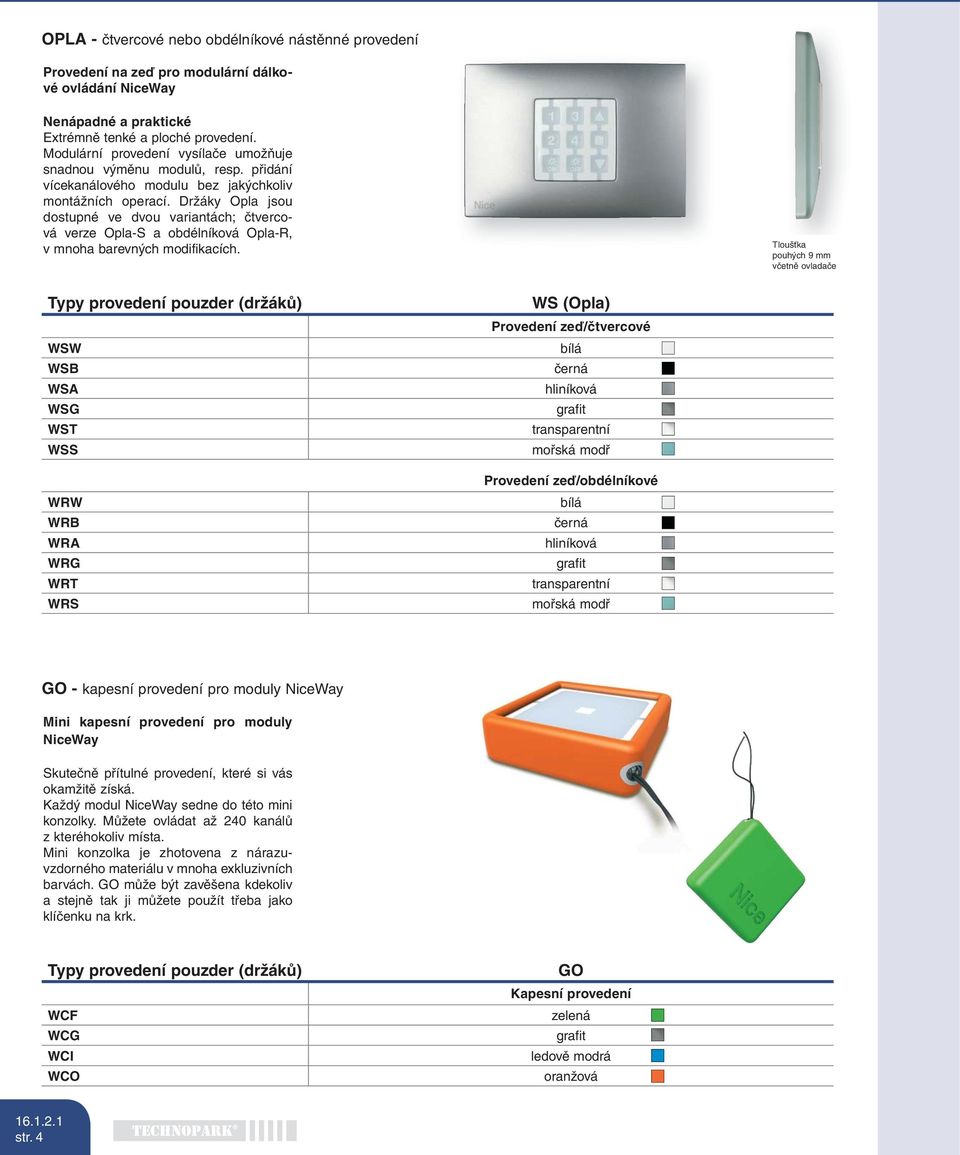

14 OPLA - čtvercové nebo obdélníkové nástěnné provedení Provedení na zeď pro modulární dálkové ovládání NiceWay Nenápadné a praktické Extrémně tenké a ploché provedení. Modulární provedení vysílače umožňuje snadnou výměnu modulů, resp. přidání vícekanálového modulu bez jakýchkoliv montážních operací. Držáky Opla jsou dostupné ve dvou variantách; čtvercová verze Opla-S a obdélníková Opla-R, v mnoha barevných modifikacích. Tloušťka pouhých 9 mm včetně ovladače Typy provedení pouzder (držáků) WSW WSB WSA WSG WST WSS WRW WRB WRA WRG WRT WRS WS (Opla) Provedení zeď/čtvercové bílá černá hliníková grafit transparentní mořská modř Provedení zeď/obdélníkové bílá černá hliníková grafit transparentní mořská modř GO - kapesní provedení pro moduly NiceWay Mini kapesní provedení pro moduly NiceWay Skutečně přítulné provedení, které si vás okamžitě získá. Každý modul NiceWay sedne do této mini konzolky. Můžete ovládat až 240 kanálů z kteréhokoliv místa. Mini konzolka je zhotovena z nárazuvzdorného materiálu v mnoha exkluzivních barvách. GO může být zavěšena kdekoliv a stejně tak ji můžete použít třeba jako klíčenku na krk. Typy provedení pouzder (držáků) WCF WCG WCI WCO GO Kapesní provedení zelená grafit ledově modrá oranžová str. 4

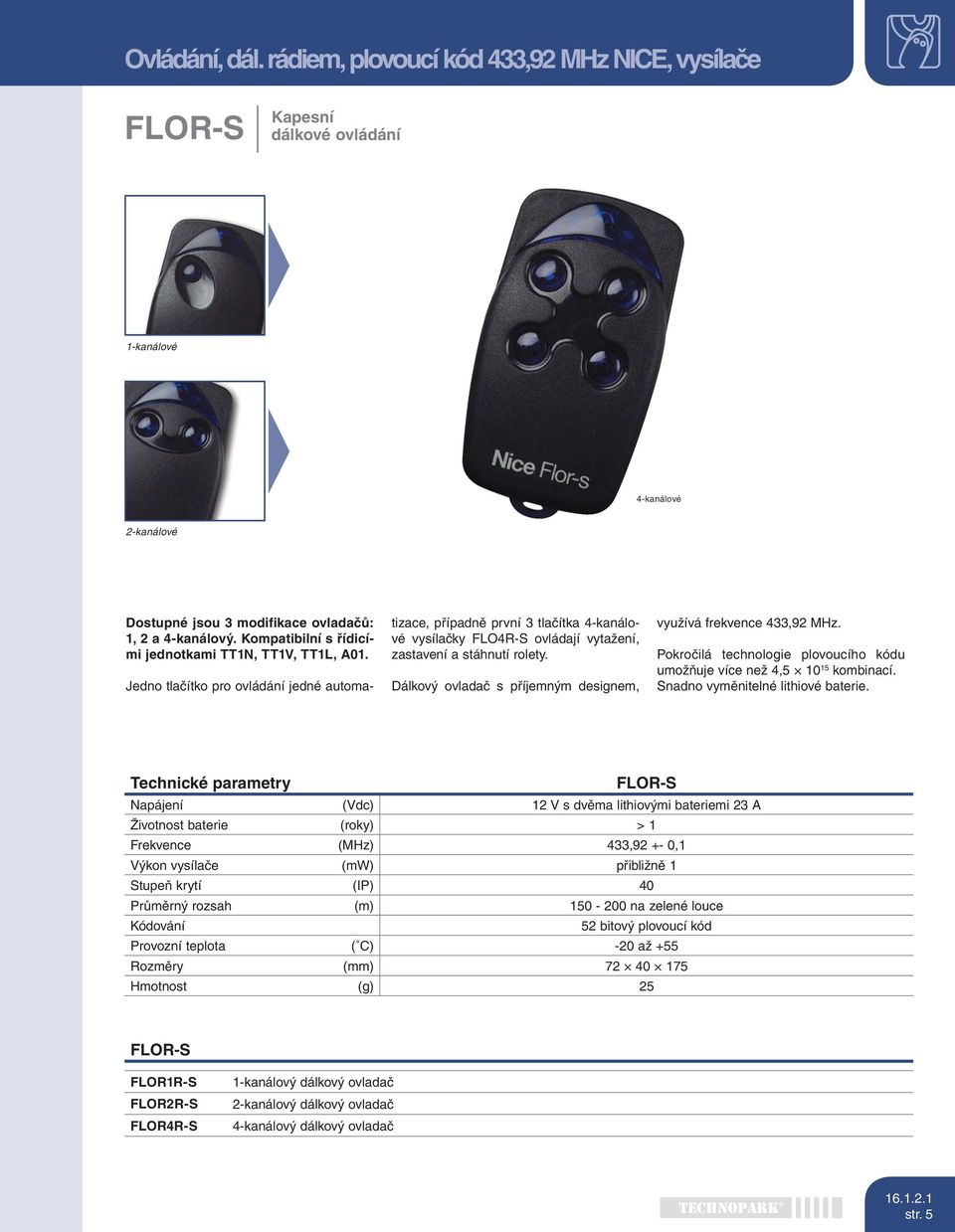

15 Ovládání, dál. rádiem, plovoucí kód 433,92 MHz NICE, vysílače FLOR-S Kapesní dálkové ovládání 1-kanálové 4-kanálové 2-kanálové Dostupné jsou 3 modifikace ovladačů: 1, 2 a 4-kanálový. Kompatibilní s řídicími jednotkami TT1N, TT1V, TT1L, A01. Jedno tlačítko pro ovládání jedné automatizace, případně první 3 tlačítka 4-kanálové vysílačky FLO4R-S ovládají vytažení, zastavení a stáhnutí rolety. Dálkový ovladač s příjemným designem, využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Snadno vyměnitelné lithiové baterie. Technické parametry FLOR-S Napájení (Vdc) 12 V s dvěma lithiovými bateriemi 23 A Životnost baterie (roky) > 1 Frekvence (MHz) 433, ,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) na zelené louce Kódování 52 bitový plovoucí kód Provozní teplota ( C) -20 až +55 Rozměry (mm) Hmotnost (g) 25 FLOR-S FLOR1R-S FLOR2R-S FLOR4R-S 1-kanálový dálkový ovladač 2-kanálový dálkový ovladač 4-kanálový dálkový ovladač str. 5

16 str. 6

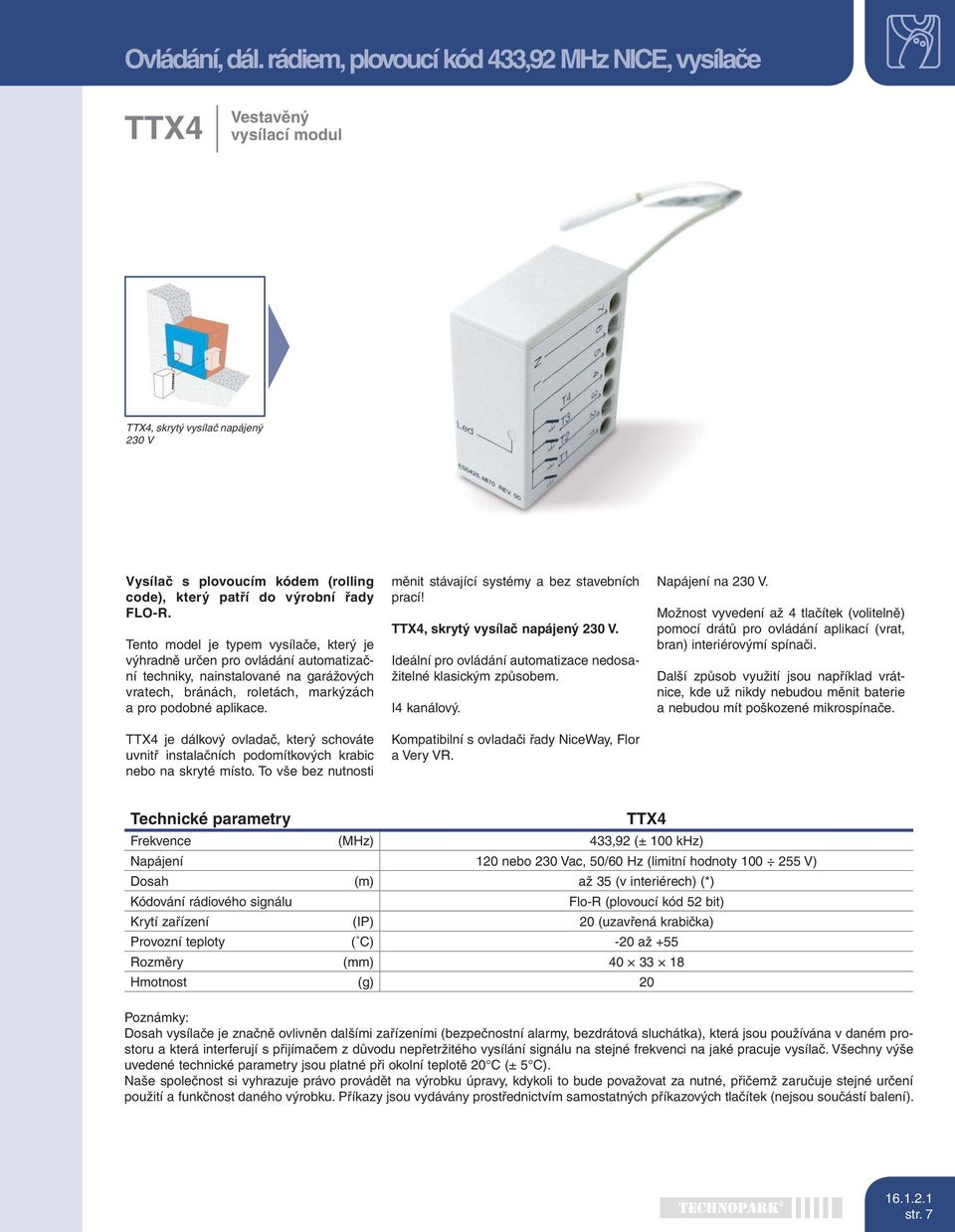

17 Ovládání, dál. rádiem, plovoucí kód 433,92 MHz NICE, vysílače TTX4 Vestavěný vysílací modul TTX4, skrytý vysílač napájený 230 V Vysílač s plovoucím kódem (rolling code), který patří do výrobní řady FLO-R. Tento model je typem vysílače, který je výhradně určen pro ovládání automatizační techniky, nainstalované na garážových vratech, bránách, roletách, markýzách a pro podobné aplikace. TTX4 je dálkový ovladač, který schováte uvnitř instalačních podomítkových krabic nebo na skryté místo. To vše bez nutnosti měnit stávající systémy a bez stavebních prací! TTX4, skrytý vysílač napájený 230 V. Ideální pro ovládání automatizace nedosažitelné klasickým způsobem. I4 kanálový. Kompatibilní s ovladači řady NiceWay, Flor a Very VR. Napájení na 230 V. Možnost vyvedení až 4 tlačítek (volitelně) pomocí drátů pro ovládání aplikací (vrat, bran) interiérovýmí spínači. Další způsob využití jsou například vrátnice, kde už nikdy nebudou měnit baterie a nebudou mít poškozené mikrospínače. Technické parametry TTX4 Frekvence (MHz) 433,92 (± 100 khz) Napájení 120 nebo 230 Vac, 50/60 Hz (limitní hodnoty V) Dosah (m) až 35 (v interiérech) (*) Kódování rádiového signálu Flo-R (plovoucí kód 52 bit) Krytí zařízení (IP) 20 (uzavřená krabička) Provozní teploty ( C) -20 až +55 Rozměry (mm) Hmotnost (g) 20 Poznámky: Dosah vysílače je značně ovlivněn dalšími zařízeními (bezpečnostní alarmy, bezdrátová sluchátka), která jsou používána v daném prostoru a která interferují s přijímačem z důvodu nepřetržitého vysílání signálu na stejné frekvenci na jaké pracuje vysílač. Všechny výše uvedené technické parametry jsou platné při okolní teplotě 20 C (± 5 C). Naše společnost si vyhrazuje právo provádět na výrobku úpravy, kdykoli to bude považovat za nutné, přičemž zaručuje stejné určení použití a funkčnost daného výrobku. Příkazy jsou vydávány prostřednictvím samostatných příkazových tlačítek (nejsou součástí balení) str. 7

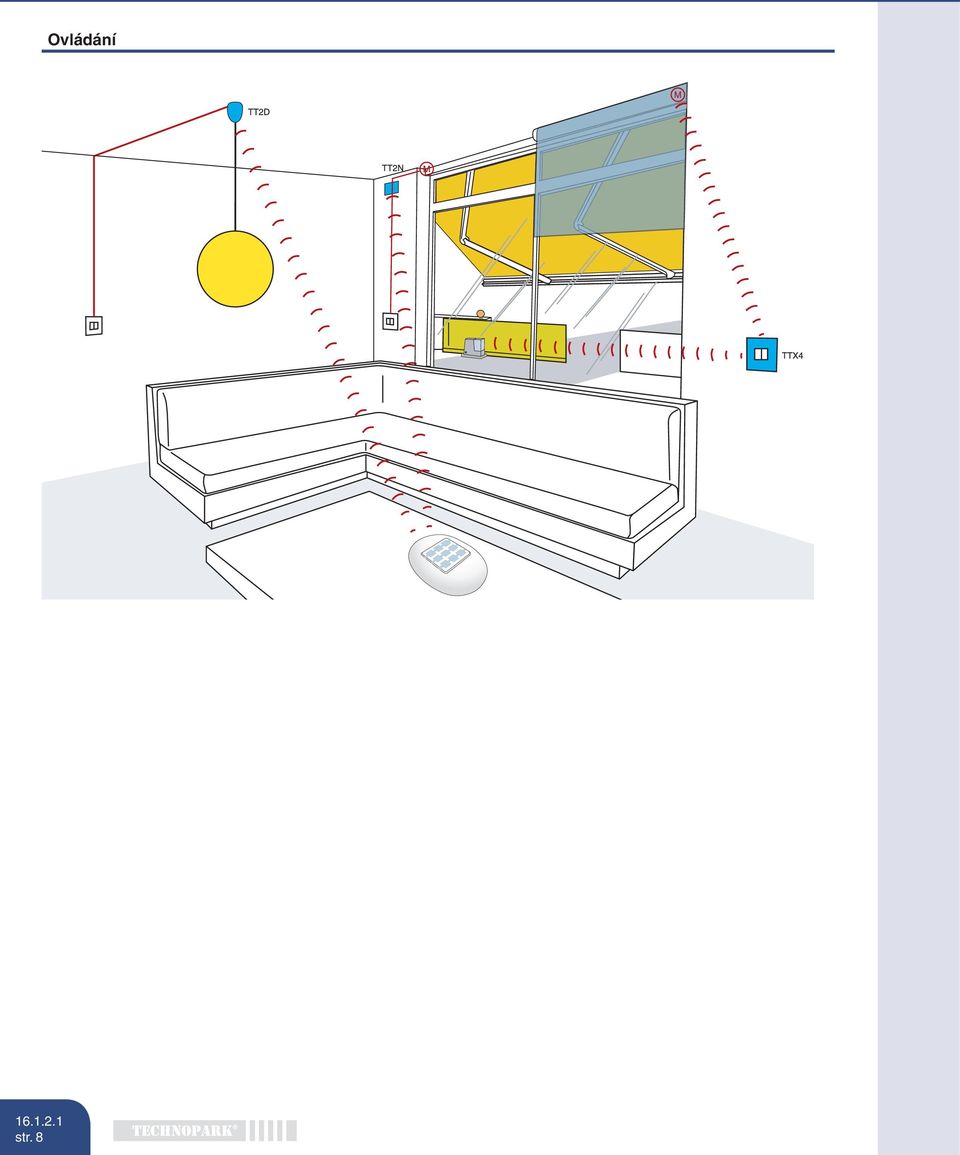

18 str. 8 Ovládání

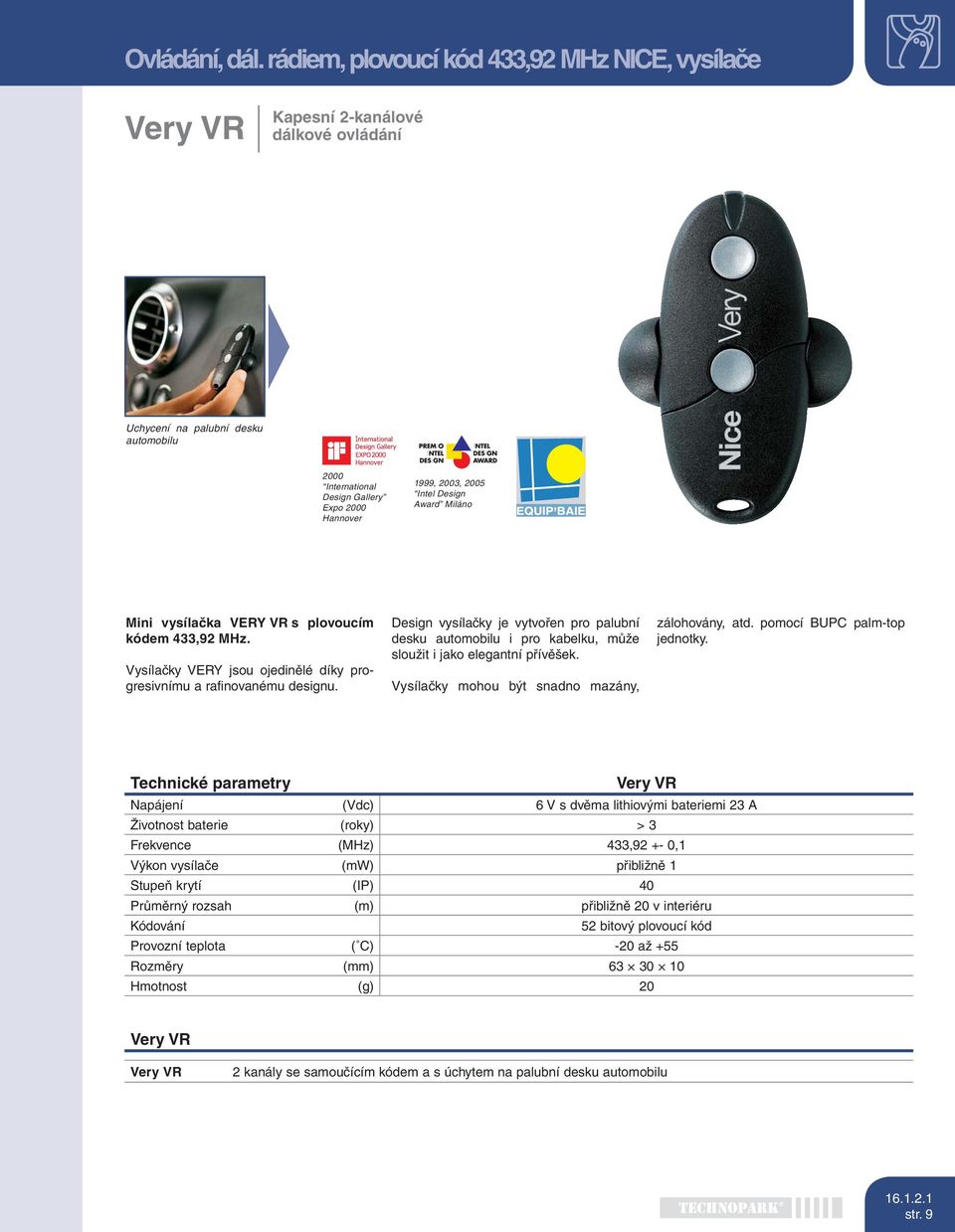

19 Ovládání, dál. rádiem, plovoucí kód 433,92 MHz NICE, vysílače Very VR Kapesní 2-kanálové dálkové ovládání Uchycení na palubní desku automobilu 2000 International Design Gallery Expo 2000 Hannover 1999, 2003, 2005 Intel Design Award Miláno Mini vysílačka VERY VR s plovoucím kódem 433,92 MHz. Vysílačky VERY jsou ojedinělé díky progresivnímu a rafinovanému designu. Design vysílačky je vytvořen pro palubní desku automobilu i pro kabelku, může sloužit i jako elegantní přívěšek. Vysílačky mohou být snadno mazány, zálohovány, atd. pomocí BUPC palm-top jednotky. Technické parametry Very VR Napájení (Vdc) 6 V s dvěma lithiovými bateriemi 23 A Životnost baterie (roky) > 3 Frekvence (MHz) 433, ,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 20 v interiéru Kódování 52 bitový plovoucí kód Provozní teplota ( C) -20 až +55 Rozměry (mm) Hmotnost (g) 20 Very VR Very VR 2 kanály se samoučícím kódem a s úchytem na palubní desku automobilu str. 9

20 str. 10

21 Ovládání, dál. rádiem, plovoucí kód 433,92 MHz NICE, vysílače Planotime Programovatelný dálkový ovladač Odnímatelná nástěnná konzola Snadno vyměnitelné lithiové baterie Programovatelný nástěnný dálkový ovladač s LCD displejem pro 100 událostí týdně. Ovládá od jedné až po 6 automatizačních jednotek v rámci 100 událostí týdně. Jistě oceníte ergonomický tvar i uživatelsky příjemné funkce ovládání, velký LCD display se zobrazením data, času, skupin, průběhu manuálního a automatického programování, aktuálního nastavení klimatických senzorů. Vysílač využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. Funkce pro ovládání aktivace/deaktivace senzoru počasí. Ultra tenké provedení a jednoduchá instalace díky zdokonalené nástěnné konzole. Snadno vyměnitelné lithiové baterie. Zařízení je nabito mnoha funkcemi a ovládání zjednodušeno do 5 tlačítek. Zařízení samozřejmě splňuje přísné normy evropské legislativy (EEC 89/336, EEC 73/23 a příslušné dodatky). Technické parametry Planotime Napájení (Vdc) 6 V s dvěma lithiovými bateriemi 23 A Životnost baterie (roky) > 3 Frekvence (MHz) 433, ,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 20 v interiéru Kódování 52 bitový plovoucí kód Provozní teplota ( C) -20 až +55 Rozměry (mm) Hmotnost (g) str. 11

22 Přehled funkcí Planetární čas Každý den v průběhu roku provádí zařízení korekci času naprogramované události v závislosti na reálném čase východu a západu slunce. Příklad: V létě se posouvají ranní události na dřívější dobu a odpolední na pozdější (musí být nastaven koeficient odchylky a rozsah nepřesnosti). Náhodné spuštění události Náhodně spustí proces vytažení/zatažení rolety bez přednastavení. Slouží na simulaci přítomnosti osob v objektu. Přechodný příkaz Povolí částečné vytažení/zatažení rolety krátkým stisknutím tlačítka STOP po nastavení příkazu NAHOR/DOLŮ a tím docílí vždy správné osvětlení prostoru. Multiskupiny Povolí současné ovládání až 6 nezávislých automatizačních jednotek a zároveň aplikovat odlišné funkce ovládání. Příklad: Na rolety v obývacím pokoji nastavit funkci Planetární čas, na rolety v oknech směřujících do ulice funkci Náhodné spuštění události. Slunečné počasí ZAPNOUT/VYPNOUT Funkce aktivuje/deaktivuje klimatický senzor slunce a umožňuje nastavit, které automatizace budou reagovat na změnu intenzity slunečního záření. Tato funkce se také nachází v PLANO4 a ERGO4. NiceTime Funkce se používá k přerušení automatického cyklu a nastavení manuálního módu na dobu určenou uživatelem. Po ukončení nastavené doby se systém vrátí do původního cyklu. Jednoduché programování Funkce extrémně zjednodušují naprogramování velkého množství událostí. Systém zálohuje záznamy aktivovaných operací v průběhu celého týdne. Automatický mód umožní opakování těchto událostí v následujících týdnech str. 12

23 Ovládání, dál. rádiem, plovoucí kód 433,92 MHz NICE, vysílače Plano Nástěnná dálková ovládání PLANO 1 - nástěnné dálkové ovládání pro řízení 1 automatizační skupiny Odnímatelná nástěnná konzola Snadno vyměnitelné lithiové baterie Nástěnný dálkový ovladač pro řízení jedné automatizační skupiny. Ultra tenké provedení a jednoduchá instalace díky zdokonalené nástěnné konzole. Jistě oceníte ergonomický tvar i uživatelsky příjemné funkce ovládání. Jenom tři tlačítka pro řízení funkcí DOLŮ, STOP, NAHORU. Vysílač využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. Pro jednu nebo více rolet/markýz může být používán stejný přenosový kód a je tedy možné vytvořit jednu automatizační skupinu. Snadno vyměnitelné lithiové baterie. Zařízení samozřejmě splňuje přísné normy evropské legislativy (EEC 89/336, EEC 73/23 a příslušné dodatky). Technické parametry Plano 1 Napájení (Vdc) 6 V s dvěma lithiovými bateriemi Životnost baterie (roky) > 3 Frekvence (MHz) 433, ,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 35 v interiéru Kódování 52 bitový plovoucí kód Provozní teplota ( C) -20 až +55 Rozměry (mm) Hmotnost (g) str. 13

24 str. 14

25 Ovládání, dál. rádiem, plovoucí kód 433,92 MHz NICE, vysílače Plano Nástěnná dálková ovládání PLANO 4 - nástěnné dálkové ovládání pro řízení až 4 automatizačních skupin Odnímatelná nástěnná konzola Snadno vyměnitelné lithiové baterie Nástěnný dálkový ovladač pro řízení od jedné až do čtyř jednotek nebo automatizačních skupin s oddělitelným nastavením aktivace klimat. senzorů. Ultra tenké provedení a jednoduchá instalace díky zdokonalené nástěnné konzole. Pro jednu nebo více rolet/markýz může být používán stejný přenosový kód a je možné tvořit automatizační skupiny. Jistě oceníte ergonomický tvar i uživatelsky příjemné funkce ovládání. Jenom tři tlačítka pro řízení funkcí DOLŮ, STOP, NAHORU. Snadno vyměnitelné lithiové baterie. Vysílač využívá frekvence 433,92 MHz. Vysílač pro řízení od jedné až do čtyř jednotek nebo automatizačních skupin. Vysílač s oddělitelným nastavením aktivace klimatického senzoru slunce. Pokročilá technologie plovoucího kódu přináší více než 4, kombinací. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. 4 selekční LED diody potvrzují aktivaci jednotlivých kanálů zařízení. Zařízení samozřejmě splňuje přísné normy evropské legislativy (EEC 89/336, EEC 73/23 a příslušné dodatky). Technické parametry Plano 4 Napájení (Vdc) 6 V s dvěma lithiovými bateriemi Životnost baterie (roky) > 3 Frekvence (MHz) 433, ,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 35 v interiéru Kódování 52 bitový plovoucí kód Provozní teplota ( C) -20 až +55 Rozměry (mm) Hmotnost (g) str. 15

26 str. 16

27 Ovládání, dál. rádiem, plovoucí kód 433,92 MHz NICE, vysílače Plano Nástěnná dálková ovládání PLANO 6 - nástěnné dálkové ovládání pro řízení až 6 automatizačních skupin Odnímatelná nástěnná konzola Snadno vyměnitelné lithiové baterie Pro řízení od jedné až do šesti jednotek nebo automatizačních skupin. Funkce MemoGroup je schopna načítat posledních 8 automatizačních multiskupin. Jistě oceníte ergonomický tvar i uživatelsky příjemné funkce ovládání. Jenom tři tlačítka pro řízení funkcí DOLŮ, STOP, NAHORU a boční selekční tlačítka. Vysílač využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Pro jednu nebo více rolet/markýz může být používán stejný přenosový kód a je možné tvoření automatizačních skupin. Zařízení může ovládat od jedné do šesti jak samostatných jednotek tak automatizačních multiskupin. 6 selekčních LED diod potvrzuje aktivaci jednotlivých kanálů zařízení. Bočními selekčními tlačítky volíte požadovanou skupinu. Ultra tenké provedení a jednoduchá instalace díky zdokonalené nástěnné konzole. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. Snadno vyměnitelné lithiové baterie. Zařízení samozřejmě splňuje přísné normy evropské legislativy (EEC 89/336, EEC 73/23 a příslušné dodatky). Technické parametry Plano 6 Napájení (Vdc) 6 V s dvěma lithiovými bateriemi Životnost baterie (roky) > 3 Frekvence (MHz) 433, ,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 35 v interiéru Kódování 52 bitový plovoucí kód Provozní teplota ( C) -20 až +55 Rozměry (mm) Hmotnost (g) str. 17

28 str. 18

29 Ovládání, dál. rádiem, plovoucí kód 433,92 MHz NICE, vysílače Ergo Přenosná dálková ovládání ERGO 1 - přenosné dálkové ovládání pro řízení 1 automatizační skupiny Odnímatelná nástěnná konzola Snadno vyměnitelné lithiové baterie CR2450 Přenosné dálkové ovládání pro řízení 1 automatizační skupiny. Vysílač využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. Jistě oceníte ergonomický tvar i uživatelsky příjemné funkce ovládání. Jenom tři tlačítka pro řízení funkcí DOLŮ, STOP, NAHORU. Pro jednu nebo více rolet/markýz může být používán stejný přenosový kód a také je možné tvořit automatizační skupiny. Snadno vyměnitelné lithiové baterie. Vhodný pro nastavení koncových poloh trubkových pohonů. Ovládání je dodáváno včetně nástěnné konzoly. Zařízení samozřejmě splňuje přísné normy evropské legislativy (EEC 89/336, EEC 73/23 a příslušné dodatky). Technické parametry Ergo 1 Napájení (Vdc) 6 V s dvěma lithiovými bateriemi Životnost baterie (roky) > 3 Frekvence (MHz) 433, ,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 35 v interiéru Kódování 52 bitový plovoucí kód Provozní teplota ( C) -20 až +55 Rozměry (mm) Hmotnost (g) str. 19

30 str. 20

31 Ovládání, dál. rádiem, plovoucí kód 433,92 MHz NICE, vysílače Ergo Přenosná dálková ovládání ERGO 4 - přenosné dálkové ovládání pro řízení až 4 automatizačních skupin Odnímatelná nástěnná konzola Snadno vyměnitelné lithiové baterie CR2450 Přenosné dálkové ovládání pro řízení až 4 automatizačních skupin s oddělitelným nastavením aktivace klimatického senzoru slunce. Vysílač využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. Pro jednu nebo více rolet/markýz může být používán stejný přenosový kód a také je možné tvořit automatizační skupiny. Zařízení může ovládat od jedné do čtyř jak samostatných jednotek tak automatizačních multiskupin. Čtyři selekční LED diody potvrzují aktivaci jednotlivých kanálů. Dva řídicí kódy k ovládání klimatického senzoru slunce. Jenom tři tlačítka pro řízení funkcí DOLŮ, STOP, NAHORU a boční selekční tlačítka. Jistě oceníte ergonomický tvar i uživatelsky příjemné funkce ovládání. Snadno vyměnitelné lithiové baterie. Zařízení samozřejmě splňuje přísné normy evropské legislativy (EEC 89/336, EEC 73/23 a příslušné dodatky). Technické parametry Ergo 4 Napájení (Vdc) 6 V s dvěma lithiovými bateriemi Životnost baterie (roky) > 3 Frekvence (MHz) 433, ,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 35 v interiéru Kódování 52 bitový plovoucí kód Provozní teplota ( C) -20 až +55 Rozměry (mm) Hmotnost (g) str. 21

32 str. 22

33 Ovládání, dál. rádiem, plovoucí kód 433,92 MHz NICE, vysílače Ergo Přenosná dálková ovládání ERGO 6 - přenosné dálkové ovládání pro řízení až 6 automatizačních skupin Odnímatelná nástěnná konzola Snadno vyměnitelné lithiové baterie CR2450 Přenosné dálkové ovládání pro řízení až 6 automatizačních skupin. Vysílač využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. Jistě oceníte ergonomický tvar i uživatelsky příjemné funkce ovládání. Jenom 5 tlačítek pro řízení funkcí DOLŮ, STOP, NAHORU a přepínání mezi skupinami. Pro jednu nebo více rolet/markýz může být používán stejný přenosový kód a také je možné tvořit až 6 automatizačních skupin. Zařízení může ovládat až 6 samostatných jednotek nebo automatizačních skupin. 6 selekčních LED diod vás přehledně informují o volbě automatizační skupiny: Bočními selekčními tlačítky lze snadno a rychle volit mezi všemi 6 skupinami. Snadno vyměnitelné lithiové baterie. Zařízení samozřejmě splňuje přísné normy evropské legislativy (EEC 89/336, EEC 73/23 a příslušné dodatky). Technické parametry Ergo 6 Napájení (Vdc) 6 V s dvěma lithiovými bateriemi Životnost baterie (roky) > 3 Frekvence (MHz) 433, ,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 35 v interiéru Kódování 52 bitový plovoucí kód Provozní teplota ( C) -20 až +55 Rozměry (mm) Hmotnost (g) str. 23

34 str. 24

35 Ovládání, dál. rádiem, plovoucí kód 433,92 MHz NICE, vysílače INTI Mini dálkové ovladače 1-tlačítkové 2-tlačítkové INTI jsou designové ovladače se 72 bitovým O-Code kódováním a samozřejmě také se zpětnou kompatibilitou s FLOR ovládáním. Ovladače jsou k dostání v 6ti pastelových barvách v jedno nebo dvoukanálovém provedení. O-Code technologie samozřejmě umožňuje správu identifikačních kódů a certifikátů v případě že máte větší množství ovladačů a potřebujete vést jejich evidenci. Jde o vysílačku s možností nahrání aktivačního kódu mezi dvěma ovladači (aniž by byly v dosahu přijímače). Pomocí Certifikátu který máte u svého přijímače je pak možné přihrát ovladač INTI do přijímače i na dálku díky programátoru O-BOX. Pokud se ovladač ztratí (a znali jste jeho kód) je možno jej pomocí O-BOXu nahradit případně nahrát s vyšší prioritou. Technické parametry INTI Napájení (Vdc) 3 Vdc CR2032 Životnost baterie (roky) 2 (při 10 stisknutí za den) Frekvence (MHz) 433,92 Stupeň krytí (IP) 40 Průměrný rozsah (m) až 150 na zelené louce / až 30 uvnitř budov Kódování 72 bitový plovoucí kód O-Code Provozní teplota ( C) -20 až +55 Rozměry (mm) Hmotnost (g) str. 25

36 Barevná provedení INTI1 INTI2 INTI1R INTI2R INTI1L INTI2L INTI1B INTI2B INTI1G INTI2G INTI1Y INTI2Y str. 26

37 Ovládání, dálkové rádiem, plovoucí kód 433,92 MHz NICE, přijímače FLOR, Very VR, NiceWay, Planotime, Ergo a TTX4 Univerzální přijímače pro dálkové ovládání FLOR, Very VR, NiceWay, Planotime, Ergo a TTX4 s plovoucím kódem 433,92 MHz Univerzální přijímače s 1 nebo 2 kanály, modulární nebo SM (SMXI) plug-in zásuvný konektor. Verze i pro venkovní použití (IP53). Obsahují základní funkce jako krok za krokem, časovač a zabezpečovací funkce. FLOR, NICEWAY a VERY systémy mohou být propojeny s BUPC a SMU palm-top zařízeními pro jednoduché programování a správu. Správa víceuživatelských systémů pomocí unikátního kódu: přijímač dokáže uložit do paměti až 63 kódů (s artiklem BM250), 255 kódů (s artiklem) BM1000. Přijímač FLOXMR (FLOXMR220) lze dokonce osadit 4-mi paměťovými kartami, takže můžete mít až 1020 kódů, dále lze přijímače vybavit speciálními moduly MXP a MXT (standardně dodáván k přijímači 1 modul MXD). MXP - modul s funkcí KROK-ZA-KROKEM MXT - modul a časovačem (3 s až 5 min) Pro každý kanál lze přiřadit samostatný modul MXD, MDXP, MXT. (volitelná anténa) Přijímače FLOX1R FLOX2R 1 kanál s paměťovým modulem BM250, univerzální 2 kanály s paměťovým modulem BM250, univerzální IP53 FLOXB2R FLOXIR FLOXI2R 2 kanály s paměťovým modulem BM250 a s úchytem pro anténu ABFKIT 1 kanál s paměťovým modulem BM250, plug-in 2 kanály s paměťovým modulem BM250, plug-in SMXI 4 kanály s pamětí, pro 256 uživatelů, plug-in FLOXMR FLOXMR220 4 kanály včetně MXD a paměťového modulu BM1000, 24 V 4 kanály včetně MXD a paměťového modulu BM1000, 230 V Technické parametry Univerzální přijímače Artikl FLOX1R FLOX2R FLOXB2R FLOXIR FLOXI2R FLOXMR FLOXMR220 SMXI Přijímací frekvence (MHz) 433 kontrolovaná SAW 433 kont. quartz Vstupní odpor (Ω) 52 Citlivost (μv) > 0,5 pro dobrý signál Napájení 12 až 28 Vac/dc 230 Vac 5 Vdc Kódování 52 bitů plovoucí kód Příkon v klid. stavu 15 ma 2 VA - Počet kanálů Kontakt relé normálně otevřený max. 0,5 A 50 Vac - Rozměry (mm) str. 1

38 FLOR, Very VR, NiceWay, Planotime, Ergo a TTX4 Doplňky pro přijímače FLOR, Very VR, NiceWay, Planotime, Ergo a TTX4 Paměťové karty BM250 BM1000 Přídavný paměťový modul pro rádiové přijímače FLOR s 63 kódy Exklusivní přídavný paměťový modul pro rádiové přijímače FLOR s 255 kódy Moduly pro přijímače MXD MXP Standardní impulsní modul pro modulární přijímače FLOXMR a FLOXM220R Modul pro modulární přijímače FLOXMR a FLOXM220R s funkcí krok za krokem Modul pro modulární přijímače FLOXMR a FLOXM220R s časovačem (3 s až MXT 5 min.) funkce modulů viz kapitola , strana 2 Anténa pro lepší dosah vysílačky ABF ABFKIT Anténa s konzolou k uchycení a koaxiálním kabelem RG58 Anténa bez kabelu pro lampy LUCY a externí přijímač FLOXB2R Technické parametry ABF a ABFKIT Artikl ABF ABFKIT Frekvence (MHz) 433,92 Impedance (Ω) 50 Konzola nerez ocel - Kabel RG58 - Baterie B3V B12V-A B3VB 3 Vdc lithiová baterie pro very VR a NiceWay 12 Vdc alkalická baterie pro FLO1R-S/SC/M, FLO2R-S/SC/M a FLO4R-S/SC/M 3 Vdc lithiová baterie pro Planotime Programovací jednotky BUPC Programovací a kódovací jednotka pro FLOR-VERY VR-BIO vysílaček včetně SW, pro rychlé a pohodlné programování a kódování na PC; lze pohodlně užívat i samostatně bez PC, včetně propojovacího kabelu a snímací diody Technické parametry BUPC Napájení externí baterií 12 Vdc Komunikace konektor RS232, 9600 Bps N 8,1 Spotřeba (ma) 10 Rozměry (mm) str. 2

39 Ovládání, dálkové rádiem, pevný kód 433,92 MHz, vysílače FLO Dálkové ovládání s programovatelným kódem 433,92 MHz 1-kanálové 2-kanálové Vysílačky FLO s programovatelným kódem 433,92 MHz, 1024 kombinací. FLO je vyráběn v modré barvě. Každý kanál lze použít pro ovládání jiné aplikace. Osvědčená technologie programovatelného kódu umožňuje 1024 kombinací. Díky jednoduchosti jeho nastavení může tyto vysílače instalovat skutečně každý. Systém tvoří: vysílačky s 1, 2 a 4 kanály (FLO1, FLO2 a FLO4). univerzální přijímače s 1 nebo 2 kanály, modulární, s plug-in konektorem nebo pro venkovní použití se stupněm krytí IP53. Anténa může být součástí výstražné lampy LUCY, na venkovním přijímači se stupněm krytí IP53, nebo připevněná pomocí konzoly. Technické parametry FLO Artikl FLO1 FLO2 FLO4 Frekvence (MHz) 433,92, +/- 100 khz Dosah (m) s anténou na zelené louce Kódování digitální, 1024 kombinací Napájení (Vdc) % až 40 % s 23 A baterií Příkon (ma) 15 Rozměry (mm) FLO FLO1 FLO2 FLO4 1 kanálový klíčenkový vysílač s indikací signálu LED diodou 2 kanálový klíčenkový vysílač s indikací signálu LED diodou 4 kanálový klíčenkový vysílač s indikací signálu LED diodou str. 1

40 str. 2

41 Ovládání, dálkové rádiem, pevný kód 433,92 MHz NICE, přijímače Very VE Dálkové ovládání s programovatelným kódem 433,92 MHz, s úchytem na palubní desku automobilu Uchycení na palubní desku automobilu 2000 International Design Gallery Expo 2000 Hannover 1999, 2003, 2005 Intel Design Award Miláno Mini vysílačka s programovatelným kódem 433,92 MHz (1024 kombinací) se dvěma kanály. 2 kanálová verze kompatibilní s FLO systémy a CVU programátorem. VERY VE je výráběn v modré barvě, zůstává ojedinělý díky progresivnímu a rafinovanému designu. Design vysílačky je vytvořen pro palubní desku automobilu i pro kabelku, může sloužit i jako elegantní přívěšek. Technické parametry Very VE Frekvence (MHz) 433,92, +/- 100 khz Dosah (m) s anténou na zelené louce Kódování digitální, 1024 kombinací Napájení (Vdc) 6 lithiovou baterií Příkon (ma) 10 Rozměry (mm) Very VE Very VE 1 kanály včetně úchytu na palubní desku automobilu str. 3

42 str. 4

43 Ovládání, dálkové rádiem, pevný kód 433,92 MHz NICE, přijímače FLO a Very VE Univerzální přijímače pro dálkové ovládání FLO a Very VE s programovacím kódem 433,92 MHz Univerzální přijímače s 1 nebo 2 kanály, modulární, plug-in konektory nebo pro venkovní použití s krytím IP53. Externí přijímače FLOXM a FLOXM220 lze vybavit až 4-mi kanály se speciálními moduly MXD, MXT a MXP (MXD - impulsní modul standardně k přijímači, MXP modul s funkcí KROK-ZA-KROKEM a MXT - modul s časovým relé). FLOX1-1 kanál, univerzální FLOX2-2 kanály, univerzální FLOXI - 1 kanál, plug-in FLOXI2-2 kanály, plug-in FLOXM220-4 kanály včetně MXD, 230 V Technické parametry FLO a Very VE Artikl FLOX1 FLOX2 FLOXI FLOXI2 FLOXM220 Přijímací frekvence (MHz) 433 kontrolovaná SAW Vstupní odpor (Ω) 52 Citlivost (μv) > 0,5 pro dobrý signál Napájení 12 až 28 Vac/dc 230 Vac Kódování digitální (1024 kombinací) Příkon v klid. stavu 15 ma 2 VA Počet kanálů Kontakt relé normálně otevřený max. 0,5 A 50 Vac Rozměry (mm) str. 1

44 FLO a Very VE Doplňky pro přijímače FLO a Very VE Moduly pro přijímače MXD MXP MXT Standardní impulsní modul pro modulární přijímače FLOXM a FLOXM220 Modul pro modulární přijímače FLOXM a FLOXM220 s funkcí KROK ZA KROKEM Modul pro modulární přijímače FLOXM a FLOXM220 s časovačem (3 s až 5 min.) Anténa pro lepší dosah vysílačky ABF ABFKIT Anténa s konzolou k uchycení a koaxiálním kabelem RG58 Anténa bez kabelu pro lampy LUCY a externí přijímač FLOXB2 Technické parametry FLO a Very VE Artikl ABF ABFKIT Frekvence (MHz) 433,92 Impedance (Ω) 50 Konzola nerez ocel - Kabel RG58 - Baterie B3V B12V-A 3 Vdc lithiová baterie pro very VR a NiceWay 12 Vdc alkalická baterie pro FLO1R-S/SC/M, FLO2R-S/SC/M a FLO4R-S/SC/M Programovací jednotky CVU Vizualizační jednotka pro vysílačky FLO a Very VE pro klonování, operativní testy a kódování vysílaček Funkce modulů MXD, MXP a MXT MXD Ovladač to - relé tr - čas (doba) sepnutí relé tr to - čas (doba) stisku tlačítka MXP Ovladač tn - nastavený čas u MXT modulu (doba sepnutí relé nastavena) to tr MXT Ovladač tn tn tn to to < tn to < tn to > tn tn str. 2

45 Ovládání, dálkové rádiem, jedinečný kód 433,92 MHz, vysílače BIO Dálkové ovládání s jedinečným kódem 40,685 MHz 40,685 MHz systém, krystalem řízené vysílačky s jedinečným kódem. Přijímače jsou se samoučícími funkcemi. systém tvoří: vysílače s 1, 2 a 4-mi kanály, univezální přijímače s 1 nebo 2 kanály, modulárni, plug-in anebo pro venkovní použití s krytím IP 53. Přijímače BBMK a BBMK220 mohou být vybaveny až 4-mi kanály se speciálními moduly MXD, MXP a MXT (MXD - impulsní modul standardně k přijímači, MXP modul s funkcí KROK-ZA-KROKEM a MXT - modul s časovým relé). samoučící funkce: je možné naučit novou vysílačku od staré, pokud jsou v dosahu řídicí jednotky, nebo je načíst do paměti stisknutím tlačítka na přijímači. paměťové funkce: správa více uživatelských skupin: Vysílačka vysílá jedinečný osobní kód. Do příjímače se dá uložit až 60 kódů při použití paměťové karty BM60, s BM250 až 252 kódů, s BM1000 až 1020 kódů. V případě potřeby lze do BBMK, BBMK220 a BBRS osadit až 4 paměťové karty BM1000 (4080 kódů). Anténa pro lepší dosah vysílaček může být součástí lampy, upevněná na venkovním přijímači, nebo uchycená pomocí konzoly. Technické parametry BIO Artikl BIO1 BIO2 BIO4 Frekvence (MHz) 40,685 quartz controled Dosah (m) s anténou na zelené louce Kódování digitální 30 bitů ( kombinací) Napájení (Vdc) % až 40 % s 23 A baterií Příkon (ma) 25 Rozměry (mm) BIO BIO1 BIO2 BIO4 1 kanálový klíčenkový vysílač s indikací signálu LED diodou 2 kanálový klíčenkový vysílač s indikací signálu LED diodou 4 kanálový klíčenkový vysílač s indikací signálu LED diodou Kromě skvělého dosahu můžete tyto vysílačky použít také tam, kde se objeví zdroj rušení stávající frekvence str. 1

46 str. 2

47 Ovládání, dálkové rádiem, jedinečný kód 40,684 MHz NICE, přijímače BIO Přijímače pro dálkové ovládání BIO s jedinečným kódem 40,685 MHz BX1K - 1 kanál s paměťovou kartou BM60 BXIK - 1 kanál, plug-in, s paměťovou kartou BM60 BBRS220-4 kanály včetně modulu MXD, 230 Vac, výstupu RS232 pro propojení s PC Technické parametry BIO Artikl BX1K BXIK BBRS220 Přijímací frakvence (MHz) 40,685 quartz controled Vstupní odpor (Ω) 52 Citlivost (μv) > 0,5 pro dobrý signál Napájení 12 až 28 Vac/dc 230 Vac Kódování digitální 30 bitů ( kombinací) Příkon v klid. stavu 15 ma 2 VA Počet kanálů 1 4 Kontakt relé Normálně otevřený max. 0,5 A 50 Vac Rozměry (mm) str. 1

48 BIO Doplňky pro přijímače BIO Paměťové karty BM60 BM250 BM1000 Přídavný paměťový modul pro rádiové přijímače BIO s 60 kódy Přídavný paměťový modul pro rádiové přijímače BIO s 252 kódy Přídavný paměťový modul pro rádiové přijímače BIO s 1020 kódy Moduly pro přijímače MXD MXP MXT Standardní impulsní modul pro modulární přijímače BBMK, BBMK220 a BBRS220 Modul pro modulární přijímače BBMK a BBMK220 s funkcí KROK ZA KROKEM Modul pro modulární přijímače BBMK a BBMK220 s časovačem (3 s až 5 min.) Anténa pro lepší dosah vysílačky ABF ABFKIT Anténa s konzolou k uchycení a koaxiálním kabelem RG58 Anténa bez kabelu pro lampy LUCY a externí přijímač FLOXB2R Technické parametry BIO Artikl ABF ABFKIT Frekvence (MHz) 433,92 Impedance (Ω) 50 Konzola nerez ocel - Kabel RG58 - Baterie B12V-A 12 Vdc alkalická baterie pro FLO1R-S/SC/M, FLO2R-S-SC-M a FLO4R-S/SC/M Programovací jednotky BUPC Programovací a kódovací jednotka pro FLOR-VERY VR-BIO vysílačky včetně SW pro rychlé a pohodlné programování a kódování na PC; lze pohodlně užívat i samostatně bez PC, včetně propojovacího kabelu a snímací diody Technické parametry BUPC Napájení (Vdc) externí baterií 12 Komunikace konektor RS232, 9600 Bps N 8,1 Spotřeba (ma) 10 Rozměry (mm) str. 2

49 Ovládání, základní, tlačítka PM Tlačítkové panely PM3 Pohled na vypínače zevnitř PM1 PM2 Detail pojistkového pouzdra Tlačítkový panel slouží k ovládání jednoho nebo více pohonů. Možnost umístění na stěnu (povrchová montáž). Panel obsahuje 1 až 3 tlačítka v závislosti na konkrétním typu a je chráněn odolným plastovým pouzdrem. Panel je vybaven 10 ampérovým dvoupolohovým spínačem se 6 svorkami a pojistkovým pouzdrem s tavnou pojistkou 2000 ma. Tento tlačítkový panel sice nepatří mezi designové lahůdky, ale vyniká svou vysokou životností, bezúdržbovým provedení a jednoduchostí. Vhodný především do průmyslových prostor, skladů, sklepů apod. Technické parametry PM Napětí (V) 230 Proud (A) 10 Počet spínačů 2 Stupeň krytí (IP) 55 Typ pojistky F2AL 250 V Rozměry PM1 PM2 PM3 (mm) str. 1

50 str. 2

51 Ovládání, základní, tlačítka 565 Ucelená řada vypínačů Detail přepínače Kotvící systém přepínače Řada vypínačů 565 se vyznačuje svým střízlivým elegantním vzhledem, kompatibilitou a životností. Řada je tvořena 10-ti díly. Je možno sestavit sestavu s jedním vypínačem, nebo hned třemi. V nabídce jsou tlačítka s aretací i bez, směrové i pulzní. Pro externí a vlhké prostory lze využít vodotěsný box Prostě a jednoduše se vám nikdy nestane, že by jste pro svou roletu, okno, bránu nebo markýzu nenašli tu správnou variantu. Sestava je tvořena vždy z hlavního rámu, tlačítka a krycího rámečku. Rám lze použít pro instalaci na podmítkovou krabici, nebo do sádrokartónu. Řada 565 je dodávána výhradně v bílé barvě, na objednání je možno dodat v černé. Vypínače lze použít i pro napětí 230 V. Samozřejmě celá řada splňuje veškeré potřebné normy Evropské legislativy str. 3

52 Přehled komponentů vodotěsný box pro externí použití /b bílý spínač pro funkci KROK-ZA-KROKEM /b bílý spínač s aretací /b bílý spínač bez aretace /b bílý spínač /b bílá upevňovací konzola /04 bílý krycí rámeček /04 bílý krycí rámeček pro 3 vypínače rámeček pro 3 vypínače krytka vypínačů pro Přehled sestav komponentů str. 4

53 Ovládání, základní, tlačítka Panik Požární tlačítko Testovací zámek Rozbitné sklo Jeho místo je především tam, kde je kladen důraz na bezpečí lidí a majetku. Požární tlačítka tohoto typu jsou velkou pomocí při ohlašování a zdolávání požárů. Každý je totiž povinen v souvislosti se zdoláváním požárů provést nutná opatření pro záchranu ohrožených osob, uhasit požár, jestliže je to možné, nebo provést nutná opatření k zamezení jeho šíření. A co je snadnější, než spustit poplach požárním tlačítkem. Popis: Díky krycímu plexisklu je zajištěno, aby například stěhovaný nábytek nespustil svým tupým nárazem požární poplach. Tlačítko je navíc vybaveno bezpečnostním testovacím zámkem, díky kterému snadno a rychle otestujete jeho funkčnost. Technické parametry Panik Max. napětí (V) 30 Max. proud (A) 8 Počet kontaktů 4 (2 spínací + 2 rozpínací) Stupeň krytí (IP) 35 Hmotnost (g) 196 Rozměry (mm) str. 5

54 str. 6

55 Ovládání, základní, tlačítka EA Požární tlačítko Mikrospínače Pryžové těsnění Manuální požární tlačítko, které spustí alarm okamžitě po rozbití skla a aktivuje otevírání oken. Tlačítko obsahuje dva kontakty: první je normálně otevřen, druhý zavřen. Červená barva ochranného boxu splňuje stanovené bezpečnostní normy a má stupeň krytí IP55. Bezpečnostní skla jsou měnitelná, tlačítko lze dodatečně vybavit blikajícím světlem, které bliká přímo skrze spínač. Technické parametry EA Max. napětí (V) 660 Max. proud (A) 10 Počet kontaktů 4 (2 spínací + 2 rozpínací) Stupeň krytí (IP) 55 Hmotnost (g) 260 Rozměry (mm) str. 7

56 str. 8

57 Ovládání, základní, klíčové spínače MOON Klíčové spínače řady MOON Dodáním MOA2 posílíte odolnost spínače před vandaly Noční podsvícení získáte aplikací MOSA1 Tělo je vyrobeno z tlakově litého hliníku. Ultratenké provedení o tloušťce 14 mm (MOSIG a MOSI) a o tloušťce 39 mm. Volitelné osvětlení LED diodou. Vlastní kontakty jsou uvnitř kryty plastovým obložením. Verze MOSEG a MOSIG s bezpečnostní cylindrickou vložkou pro maximální bezpečnost str. 1

58 Klíčové spínače MOSEG Klíčový spínač povrchový, v hliníkové schránce, volitelné prosvětlení LED diodou, cylindrický bezpečnostní zámek, 2 prodloužené klíče s bezpečnostní kartičkou TECHNOPARK GUARD MOSEG2 Pár klíčových povrchových spínačů, volitelné prosvětlení LED diiodou, identické cylindrické bezpečnostní zámky, 2 prodloužené klíče s bezpečnostní kartičkou TECHNOPARK GUARD MOSU Klíčový spínač povrchový, v hliníkové schránce, volitelné prosvětlení LED diodou, bez cylindrického bezpečnostního zámku MOSE Klíčový spínač povrchový, v hliníkové schránce, volitelné prosvětlení LED diodou, standardní zámek -S Příplatek za stejnou cylindrickou vložku v dalším klíčovém spínači str. 2

59 Ovládání, základní, klíčové spínače MOON Příslušenství pro MOON Příslušenství pro fotobuňky, snímače a klíčové spínače řady MOON MOA1 Box k zabudování do zdi, pro vestavěné klíčové spínače MOSIG, dále je použitelný pro MOF, MOFO, MOFB, MOFOB, MOT, MOM a MOSEG MOA2 Ochranný hliníkový límec pro instalaci s MOF, MOFO, MOFB, MOFOB, MOT, MOM a MOSEG, slušivý límec zkrášluje a chrání současně MOSA1 Zásuvná LED dioda pro noční podsvícení, pro snadné zasunutí klíče, pro všechny klíčové spínače řady MOON CHEG Náhradní klíč pro MOSEG, lze vyhotovit v kterémkoliv zámečnictví při předložení bezpečnostní kartičky TECHNOPARK GUARD CHEU Náhradní klíč pro MOSE PCM Základová deska s kotevními háky do betonu, pro sloupky MOCF, MOCF2 a MOCS MOCA1 Hnízdo k zasunutí do vrcholu sloupku MOCF2, pro instalaci MOSEG, MOT a MOM MOCS MOCF MOCF2 Hliníkový sloupek s krytým hnízdem, pro MOT, MOM a MOSEG, výška 1000 mm Hliníkový sloupek s kratým hnízdem, pro 1 fotobuňku, výška 500 mm Hliníkový sloupek s kratým hnízdem, pro 2 fotobuňky, výška 1000 mm MOCS MOCF2 MOCF str. 3

60 str. 4

61 Ovládání, základní, klíčové spínače SEL Klíčové spínače Klíčové spínače s osobními klíči (10 typů) ve dvou provedeních: Povrchově montovaný (SELE) v kovovém provedení, odolný proti vniknutí a zničení vandaly. Vestavný (SELI) s vestavěnými kontakty, jsou bezpečné a silné. Všechny elektronické a mechanické součástky jsou uloženy v zápustném kovovém pouzdře, kompatibilním se standardy. Průměr vestavěné části je 60 mm. Technické parametry SEL Model SELE SELI Zámek dvoupolohový s vratnou pružinou Kontakty dva mikrospínače s výměnnými kontakty Výkon max. 48 Vac/dc 2 A Stupeň krytí (IP) str. 5

62 Klíčové spínače SELE Klíčový spínač povrchový se dvěma klíči SELI Klíčový spínač vestavný se dvěma klíči Příslušenství CHS Náhradní klíč pro SELE a SELI COS Sloupek pro klíčový spínač SELE, výška 1000 mm COS COS Příklady použití str. 6

63 Ovládání, základní, klíčové spínače KIO Klíčový spínač s odblokovacím lankovým mechanismem Víceúčelové, slouží jako klíčový spínač a jako odblokování. Jeho provedení je velmi pohodlné, snadno použitelné a jednoduché k instalaci. Díky malé šířce je možné KIO instalovat prakticky kdekoliv. Je vyrobené z hliníku, pokrytého epoxidovým nástřikem s dlouhou životností. LED osvětlení Vam umožní najít KIO i ve tmě. Velice masivní provedení eliminuje vandalismus. Příslušenství KA1 Souprava k odblokování pro KIO s 6 m bovdenem str. 7

64 str. 8

65 Ovládání, základní, senzory větru RW Senzor větru Detail připojovacího konektoru Detail uchycení na konzolu Senzor větru, s možností připojení k, TF21/24, TF41/44 a TF33. RW je zařízení, které reguluje automatické otevírání a zavírání oken v případě, že rychlost větru překročí nastavené hodnoty. RW je se nachází ve voděodolném plastovém pouzdře s rotačními lopatkami pro měření rychlosti větru. Senzory musí být umístěny ve venkovním prostoru. Naměřené údaje o rychlosti větru jsou řídicí jednotce přidávány impulsně. Technické parametry RW Typ výstupního signálu pulsní (závisí na rychlosti otáčení) Zakončení konektorem ano Délka kabelu (m) 5 Stupeň krytí (IP) 65 Hmotnost (g) str. 1

66 str. 2

67 Ovládání, základní, senzory větru Volo a Volo S Klimatické senzory Volo Volo S Elektronika Volo S Klimatické senzory určené pro jednotky NICE založené na technologii TTbus především TT0 a trubkové pohony řady NEOPLUS. Tyto senzory slouží především jako ochrana vašich markýz, v případě VOLO S i jako automatická obsluha vašich předokeních rolet. Senzory VOLO a VOLO S měří primárně rychlost větru. Rychlost větru je měřena pomocí velmi spolehlivých magnetických impulzů, které jsou závislé na rychlosti otáčení. Senzor VOLO S je navíc vybaven senzorem slunce. Reakci na slunce je možno přizpůsobit vždy vašim potřebám, a to nastavením úrovně reakce při 15, 30, 45 klx, nebo na aktuální úroveň světla. Reakci na slunce lze na rozdíl od větru vypnout. Vypnutí se provádí pomoci nainstalovaného kolíbkového vypínače na zdi. Tuto funkci oceníte především tehdy, když si budete chtít přispat apod. Senzor reaguje vždy až po dvou minutách překročení nastavené hodnoty světla. Společnou předností těchto senzorů je nastavitelná konzola pro upevnění senzorů na podklad pod libovolným úhlem. Další výhodou je nastavení reakce na působení větru při 15, 30, 45 km/h, nebo na aktuální úroveň větru. Jeden senzor lze připojit až k 5 jednotkám najednou. Tyto senzory v moderním designu plně respektují evropskou legislativu. Technické parametry Volo a Volo S Artikl Volo Volo S Napájení (Vdc) přes TTBus Stupeň krytí (IP) 34 Úroveň větru (km/h) 15, 20, 45 v řídicí jednotce Intenzita slun. záření (klx) - 15, 30, 45, nastavení současného měření Odpor při uzav. kontaktu (Ω) 20 Max. kontaktní napětí (V) 50 Max. kontaktní proud (ma) 70 Provozní teplota ( C) -30 až +70 Rozměry (mm) Hmotnost (g) str. 3
