pro ovládání 1 automatizační skupiny pro ovládání 1 automatizační skupiny a 3 automatizačních systémů k ovládání bran

Transkript

1

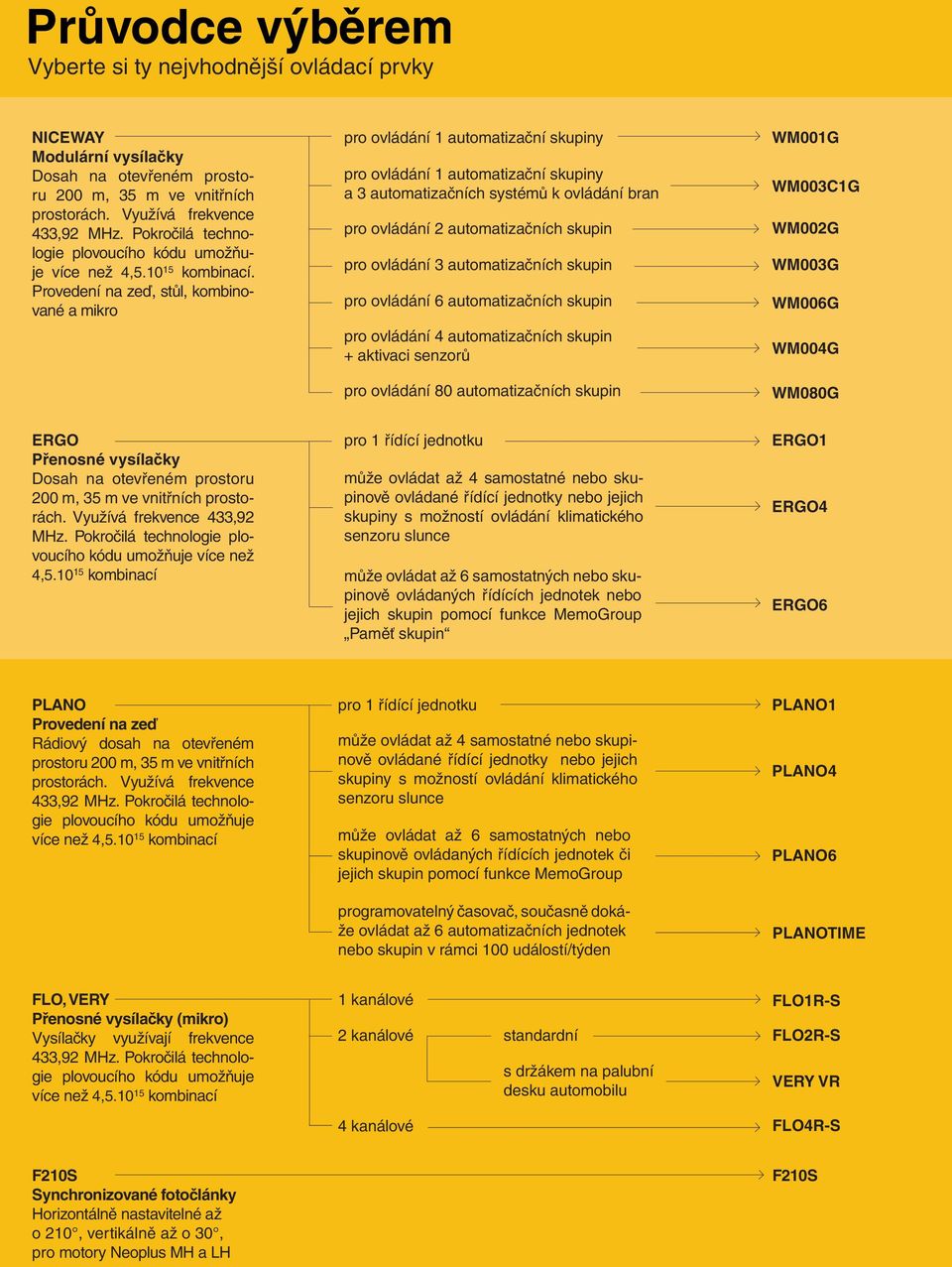

2 Průvodce výběrem Vyberte si ty nejvhodnější ovládací prvky NICEWAY Modulární vysílačky Dosah na otevřeném prostoru 200 m, 35 m ve vnitřních prostorách. Využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Provedení na zeď, stůl, kombinované a mikro pro ovládání 1 automatizační skupiny pro ovládání 1 automatizační skupiny a 3 automatizačních systémů k ovládání bran pro ovládání 2 automatizačních skupin pro ovládání 3 automatizačních skupin pro ovládání 6 automatizačních skupin pro ovládání 4 automatizačních skupin + aktivaci senzorů pro ovládání 80 automatizačních skupin WM001G WM003C1G WM002G WM003G WM006G WM004G WM080G ERGO Přenosné vysílačky Dosah na otevřeném prostoru 200 m, 35 m ve vnitřních prostorách. Využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací pro 1 řídící jednotku může ovládat až 4 samostatné nebo skupinově ovládané řídící jednotky nebo jejich skupiny s možností ovládání klimatického senzoru slunce může ovládat až 6 samostatných nebo skupinově ovládaných řídících jednotek nebo jejich skupin pomocí funkce MemoGroup Paměť skupin ERGO1 ERGO4 ERGO6 PLANO Provedení na zeď Rádiový dosah na otevřeném prostoru 200 m, 35 m ve vnitřních prostorách. Využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací pro 1 řídící jednotku může ovládat až 4 samostatné nebo skupinově ovládané řídící jednotky nebo jejich skupiny s možností ovládání klimatického senzoru slunce může ovládat až 6 samostatných nebo skupinově ovládaných řídících jednotek či jejich skupin pomocí funkce MemoGroup programovatelný časovač, současně dokáže ovládat až 6 automatizačních jednotek nebo skupin v rámci 100 událostí/týden PLANO1 PLANO4 PLANO6 PLANOTIME FLO, VERY Přenosné vysílačky (mikro) Vysílačky využívají frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací 1 kanálové 2 kanálové standardní s držákem na palubní desku automobilu FLO1R-S FLO2R-S VERY VR 4 kanálové FLO4R-S F210S Synchronizované fotočlánky Horizontálně nastavitelné až o 210, vertikálně až o 30, pro motory Neoplus MH a LH F210S

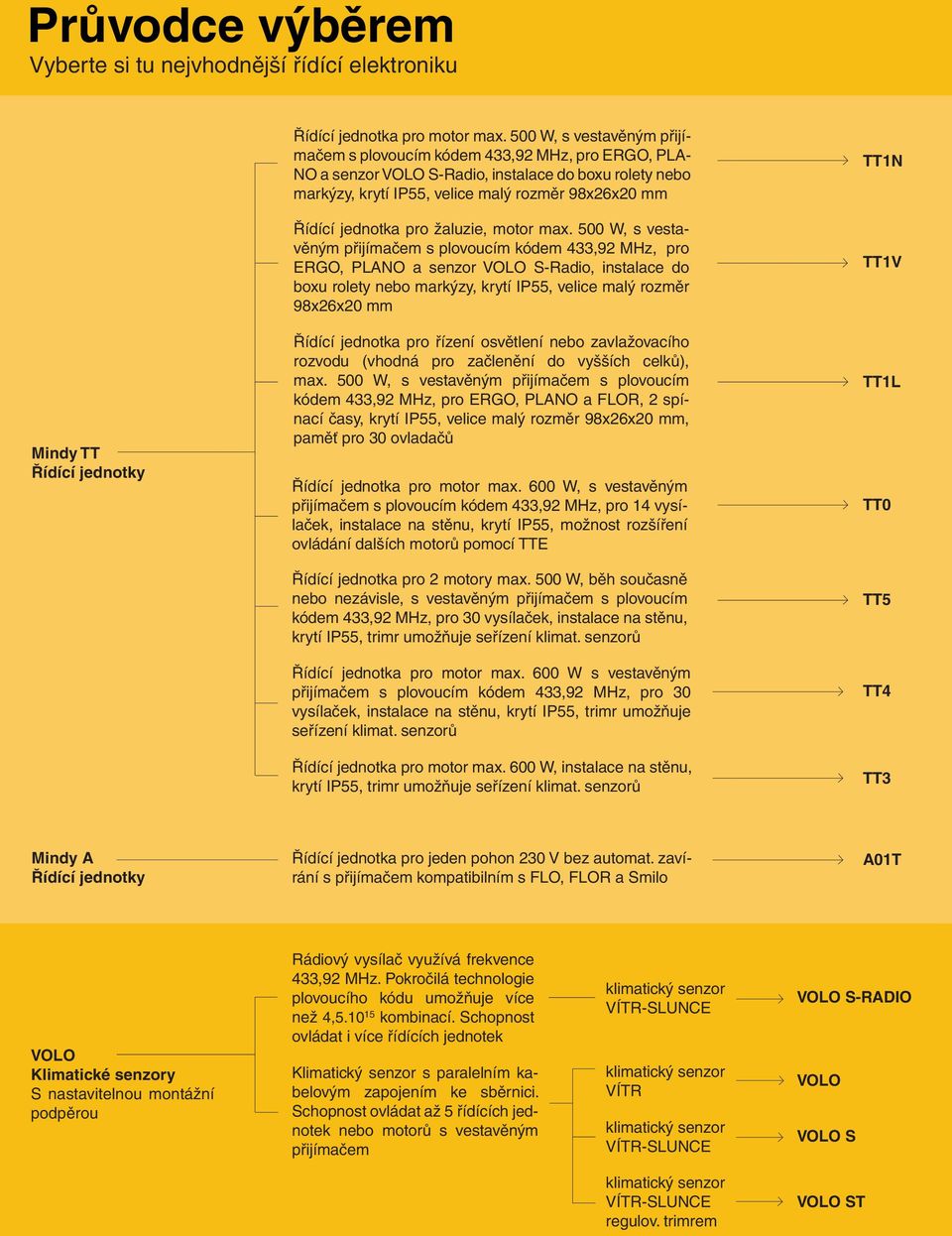

3 Průvodce výběrem Vyberte si tu nejvhodnější řídící elektroniku Mindy TT Řídící jednotky Řídící jednotka pro motor max. 500 W, s vestavěným přijímačem s plovoucím kódem 433,92 MHz, pro ERGO, PLA- NO a senzor VOLO S-Radio, instalace do boxu rolety nebo markýzy, krytí IP55, velice malý rozměr 98x26x20 mm Řídící jednotka pro žaluzie, motor max. 500 W, s vestavěným přijímačem s plovoucím kódem 433,92 MHz, pro ERGO, PLANO a senzor VOLO S-Radio, instalace do boxu rolety nebo markýzy, krytí IP55, velice malý rozměr 98x26x20 mm Řídící jednotka pro řízení osvětlení nebo zavlažovacího rozvodu (vhodná pro začlenění do vyšších celků), max. 500 W, s vestavěným přijímačem s plovoucím kódem 433,92 MHz, pro ERGO, PLANO a FLOR, 2 spínací časy, krytí IP55, velice malý rozměr 98x26x20 mm, paměť pro 30 ovladačů Řídící jednotka pro motor max. 600 W, s vestavěným přijímačem s plovoucím kódem 433,92 MHz, pro 14 vysílaček, instalace na stěnu, krytí IP55, možnost rozšíření ovládání dalších motorů pomocí TTE Řídící jednotka pro 2 motory max. 500 W, běh současně nebo nezávisle, s vestavěným přijímačem s plovoucím kódem 433,92 MHz, pro 30 vysílaček, instalace na stěnu, krytí IP55, trimr umožňuje seřízení klimat. senzorů Řídící jednotka pro motor max. 600 W s vestavěným přijímačem s plovoucím kódem 433,92 MHz, pro 30 vysílaček, instalace na stěnu, krytí IP55, trimr umožňuje seřízení klimat. senzorů Řídící jednotka pro motor max. 600 W, instalace na stěnu, krytí IP55, trimr umožňuje seřízení klimat. senzorů TT1N TT1V TT1L TT0 TT5 TT4 TT3 Mindy A Řídící jednotky Řídící jednotka pro jeden pohon 230 V bez automat. zavírání s přijímačem kompatibilním s FLO, FLOR a Smilo A01T VOLO Klimatické senzory S nastavitelnou montážní podpěrou Rádiový vysílač využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Schopnost ovládat i více řídících jednotek Klimatický senzor s paralelním kabelovým zapojením ke sběrnici. Schopnost ovládat až 5 řídících jednotek nebo motorů s vestavěným přijímačem klimatický senzor VÍTR-SLUNCE klimatický senzor VÍTR klimatický senzor VÍTR-SLUNCE VOLO S-RADIO VOLO VOLO S klimatický senzor VÍTR-SLUNCE regulov. trimrem VOLO ST

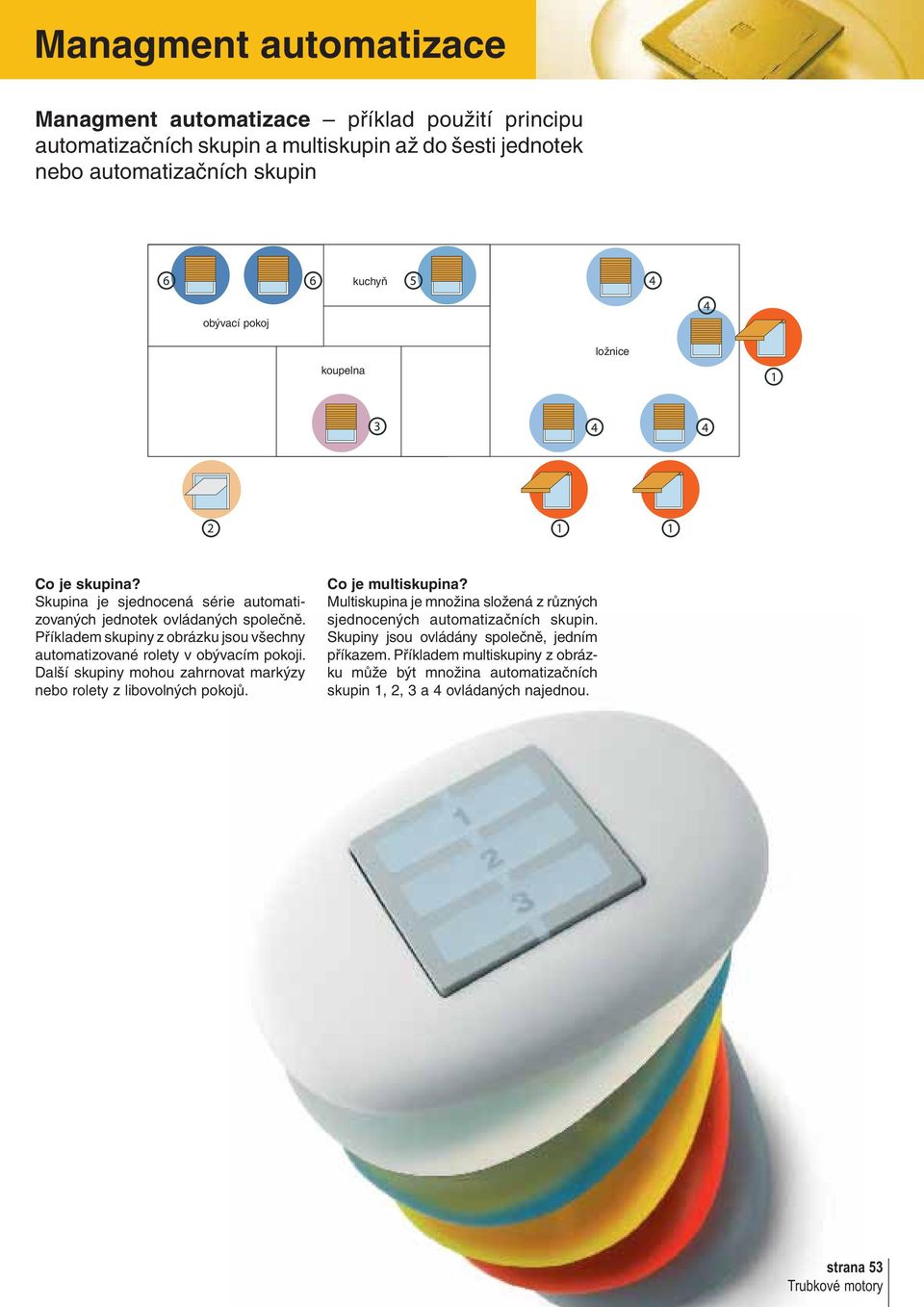

4 Managment automatizace Managment automatizace příklad použití principu automatizačních skupin a multiskupin až do šesti jednotek nebo automatizačních skupin kuchyň obývací pokoj koupelna ložnice Co je skupina? Skupina je sjednocená série automatizovaných jednotek ovládaných společně. Příkladem skupiny z obrázku jsou všechny automatizované rolety v obývacím pokoji. Další skupiny mohou zahrnovat markýzy nebo rolety z libovolných pokojů. Co je multiskupina? Multiskupina je množina složená z různých sjednocených automatizačních skupin. Skupiny jsou ovládány společně, jedním příkazem. Příkladem multiskupiny z obrázku může být množina automatizačních skupin 1, 2, 3 a 4 ovládaných najednou. strana 53

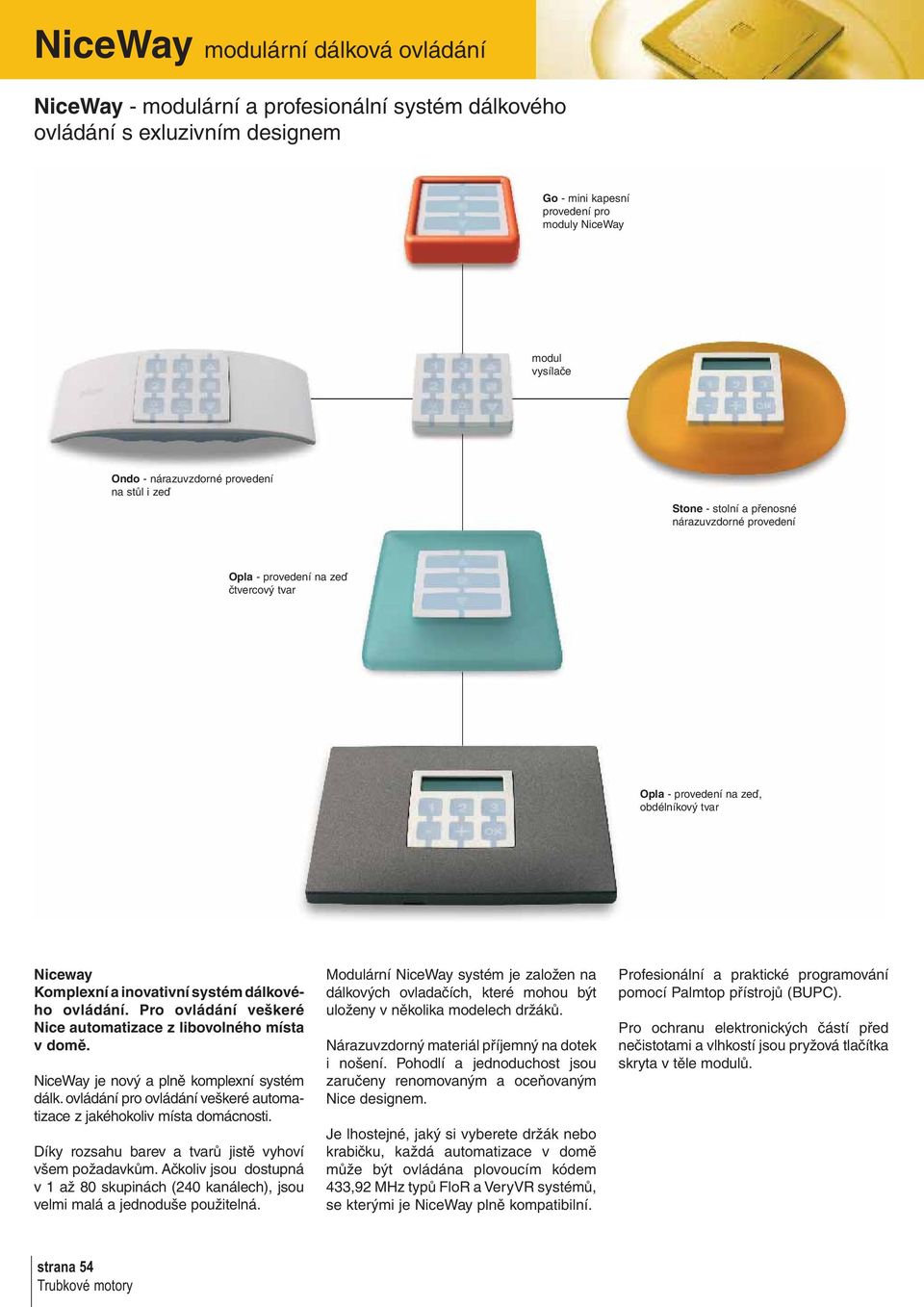

5 NiceWay modulární dálková ovládání NiceWay - modulární a profesionální systém dálkového ovládání s exluzivním designem Go - mini kapesní provedení pro moduly NiceWay modul vysílače Ondo - nárazuvzdorné provedení na stůl i zeď Stone - stolní a přenosné nárazuvzdorné provedení Opla - provedení na zeď čtvercový tvar Opla - provedení na zeď, obdélníkový tvar Niceway Komplexní a inovativní systém dálkového ovládání. Pro ovládání veškeré Nice automatizace z libovolného místa v domě. NiceWay je nový a plně komplexní systém dálk. ovládání pro ovládání veškeré automatizace z jakéhokoliv místa domácnosti. Díky rozsahu barev a tvarů jistě vyhoví všem požadavkům. Ačkoliv jsou dostupná v 1 až 80 skupinách (240 kanálech), jsou velmi malá a jednoduše použitelná. Modulární NiceWay systém je založen na dálkových ovladačích, které mohou být uloženy v několika modelech držáků. Nárazuvzdorný materiál příjemný na dotek i nošení. Pohodlí a jednoduchost jsou zaručeny renomovaným a oceňovaným Nice designem. Je lhostejné, jaký si vyberete držák nebo krabičku, každá automatizace v domě může být ovládána plovoucím kódem 433,92 MHz typů FloR a VeryVR systémů, se kterými je NiceWay plně kompatibilní. Profesionální a praktické programování pomocí Palmtop přístrojů (BUPC). Pro ochranu elektronických částí před nečistotami a vlhkostí jsou pryžová tlačítka skryta v těle modulů. strana 54

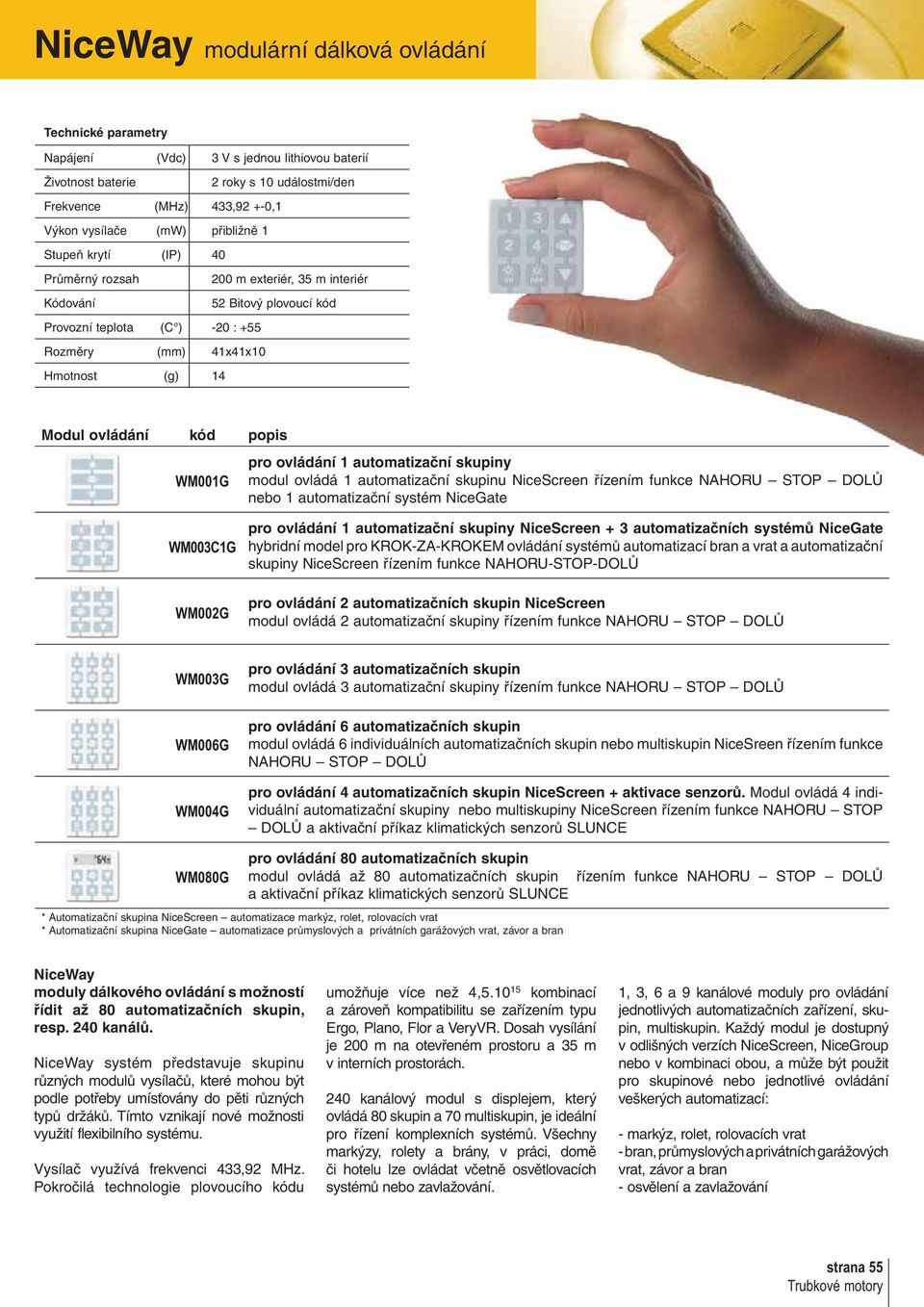

6 NiceWay modulární dálková ovládání Technické parametry Napájení (Vdc) 3 V s jednou lithiovou baterií Životnost baterie 2 roky s 10 událostmi/den Frekvence (MHz) 433,92 +-0,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah 200 m exteriér, 35 m interiér Kódování 52 Bitový plovoucí kód Provozní teplota (C ) -20 : +55 Rozměry (mm) 41x41x10 Hmotnost (g) 14 Modul ovládání kód popis WM001G WM003C1G WM002G pro ovládání 1 automatizační skupiny modul ovládá 1 automatizační skupinu NiceScreen řízením funkce NAHORU STOP DOLŮ nebo 1 automatizační systém NiceGate pro ovládání 1 automatizační skupiny NiceScreen + 3 automatizačních systémů NiceGate hybridní model pro KROK-ZA-KROKEM ovládání systémů automatizací bran a vrat a automatizační skupiny NiceScreen řízením funkce NAHORU-STOP-DOLŮ pro ovládání 2 automatizačních skupin NiceScreen modul ovládá 2 automatizační skupiny řízením funkce NAHORU STOP DOLŮ WM003G WM006G WM004G WM080G pro ovládání 3 automatizačních skupin modul ovládá 3 automatizační skupiny řízením funkce NAHORU STOP DOLŮ pro ovládání 6 automatizačních skupin modul ovládá 6 individuálních automatizačních skupin nebo multiskupin NiceSreen řízením funkce NAHORU STOP DOLŮ pro ovládání 4 automatizačních skupin NiceScreen + aktivace senzorů. Modul ovládá 4 individuální automatizační skupiny nebo multiskupiny NiceScreen řízením funkce NAHORU STOP DOLŮ a aktivační příkaz klimatických senzorů SLUNCE pro ovládání 80 automatizačních skupin modul ovládá až 80 automatizačních skupin řízením funkce NAHORU STOP DOLŮ a aktivační příkaz klimatických senzorů SLUNCE * Automatizační skupina NiceScreen automatizace markýz, rolet, rolovacích vrat * Automatizační skupina NiceGate automatizace průmyslových a privátních garážových vrat, závor a bran NiceWay moduly dálkového ovládání s možností řídit až 80 automatizačních skupin, resp. 240 kanálů. NiceWay systém představuje skupinu různých modulů vysílačů, které mohou být podle potřeby umísťovány do pěti různých typů držáků. Tímto vznikají nové možnosti využití flexibilního systému. Vysílač využívá frekvenci 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací a zároveň kompatibilitu se zařízením typu Ergo, Plano, Flor a VeryVR. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. 240 kanálový modul s displejem, který ovládá 80 skupin a 70 multiskupin, je ideální pro řízení komplexních systémů. Všechny markýzy, rolety a brány, v práci, domě či hotelu lze ovládat včetně osvětlovacích systémů nebo zavlažování. 1, 3, 6 a 9 kanálové moduly pro ovládání jednotlivých automatizačních zařízení, skupin, multiskupin. Každý modul je dostupný v odlišných verzích NiceScreen, NiceGroup nebo v kombinaci obou, a může být použit pro skupinové nebo jednotlivé ovládání veškerých automatizací: - markýz, rolet, rolovacích vrat - bran, průmyslových a privátních garážových vrat, závor a bran - osvělení a zavlažování strana 55

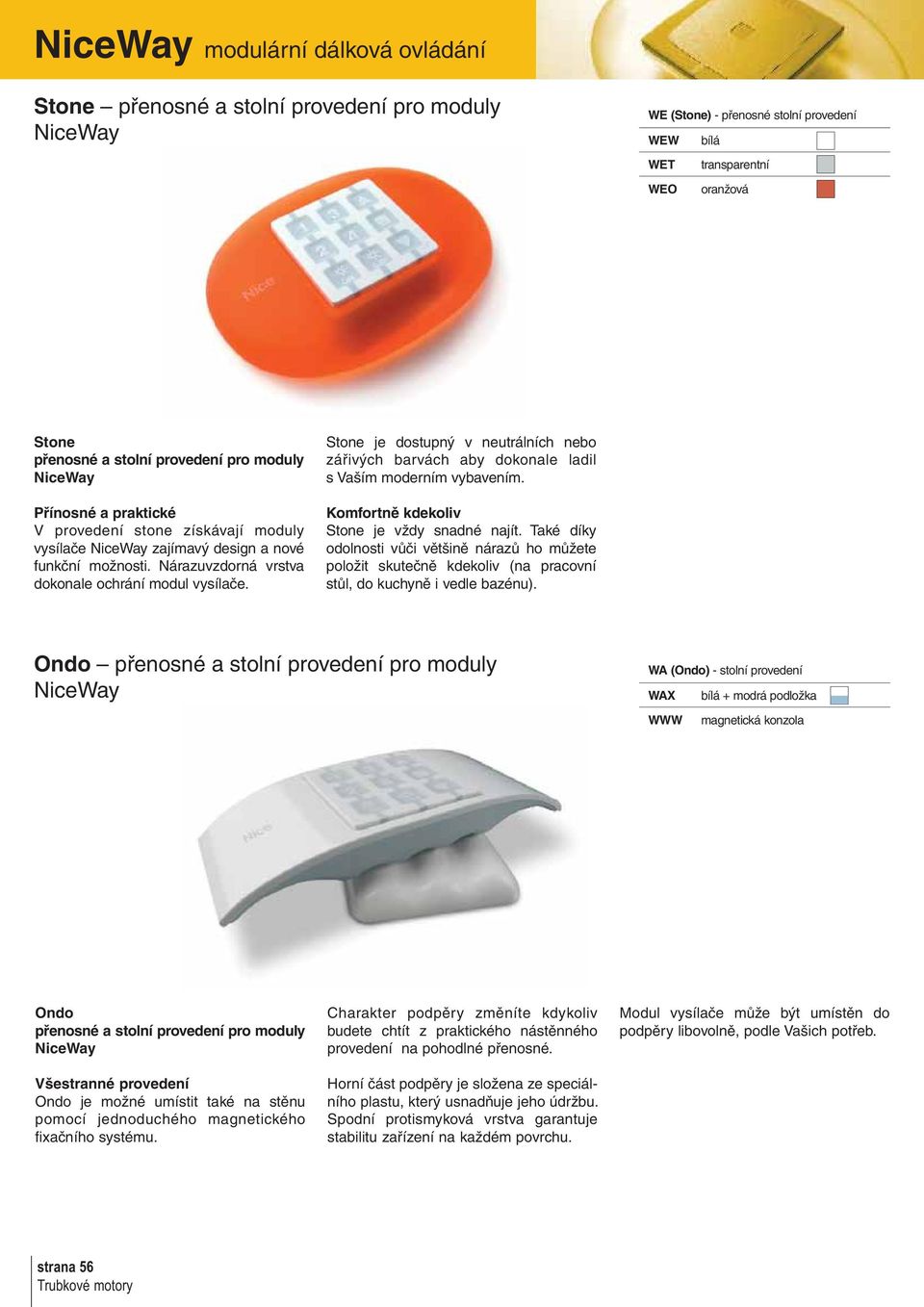

7 NiceWay modulární dálková ovládání Stone přenosné a stolní provedení pro moduly NiceWay WE (Stone) - přenosné stolní provedení WEW bílá WET transparentní WEO oranžová Stone přenosné a stolní provedení pro moduly NiceWay Přínosné a praktické V provedení stone získávají moduly vysílače NiceWay zajímavý design a nové funkční možnosti. Nárazuvzdorná vrstva dokonale ochrání modul vysílače. Stone je dostupný v neutrálních nebo zářivých barvách aby dokonale ladil s Vaším moderním vybavením. Komfortně kdekoliv Stone je vždy snadné najít. Také díky odolnosti vůči většině nárazů ho můžete položit skutečně kdekoliv (na pracovní stůl, do kuchyně i vedle bazénu). Ondo přenosné a stolní provedení pro moduly NiceWay WA (Ondo) - stolní provedení WAX bílá + modrá podložka WWW magnetická konzola Ondo přenosné a stolní provedení pro moduly NiceWay Všestranné provedení Ondo je možné umístit také na stěnu pomocí jednoduchého magnetického fixačního systému. Charakter podpěry změníte kdykoliv budete chtít z praktického nástěnného provedení na pohodlné přenosné. Horní část podpěry je složena ze speciálního plastu, který usnadňuje jeho údržbu. Spodní protismyková vrstva garantuje stabilitu zařízení na každém povrchu. Modul vysílače může být umístěn do podpěry libovolně, podle Vašich potřeb. strana 56

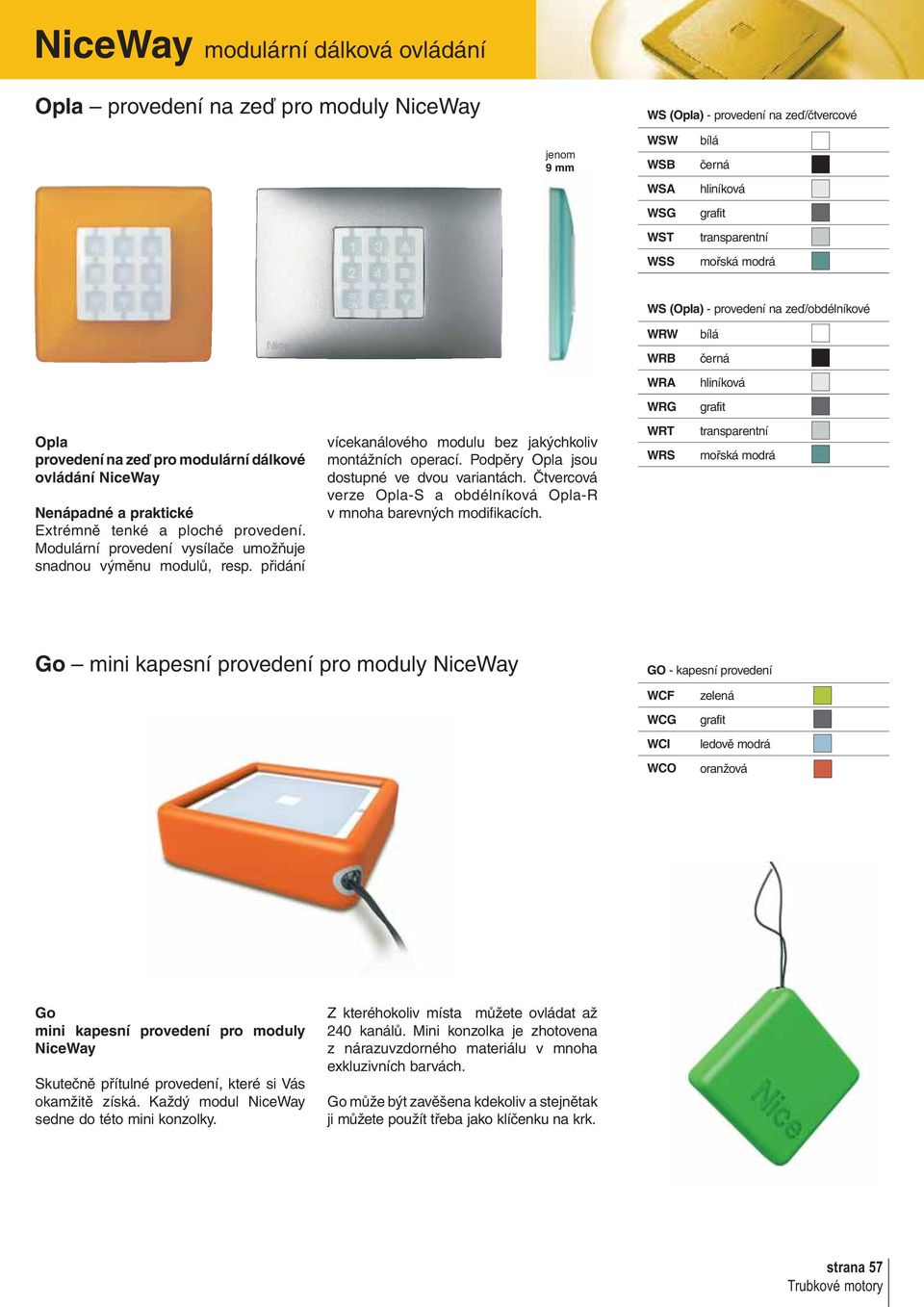

8 NiceWay modulární dálková ovládání Opla provedení na zeď pro moduly NiceWay WS (Opla) - provedení na zeď/čtvercové jenom 9 mm WSW WSB WSA WSG WST WSS bílá černá hliníková grafit transparentní mořská modrá WS (Opla) - provedení na zeď/obdélníkové WRW bílá WRB černá WRA hliníková WRG grafit Opla provedení na zeď pro modulární dálkové ovládání NiceWay Nenápadné a praktické Extrémně tenké a ploché provedení. Modulární provedení vysílače umožňuje snadnou výměnu modulů, resp. přidání vícekanálového modulu bez jakýchkoliv montážních operací. Podpěry Opla jsou dostupné ve dvou variantách. Čtvercová verze Opla-S a obdélníková Opla-R v mnoha barevných modifikacích. WRT WRS transparentní mořská modrá Go mini kapesní provedení pro moduly NiceWay GO - kapesní provedení WCF WCG WCI WCO zelená grafit ledově modrá oranžová Go mini kapesní provedení pro moduly NiceWay Skutečně přítulné provedení, které si Vás okamžitě získá. Každý modul NiceWay sedne do této mini konzolky. Z kteréhokoliv místa můžete ovládat až 240 kanálů. Mini konzolka je zhotovena z nárazuvzdorného materiálu v mnoha exkluzivních barvách. Go může být zavěšena kdekoliv a stejnětak ji můžete použít třeba jako klíčenku na krk. strana 57

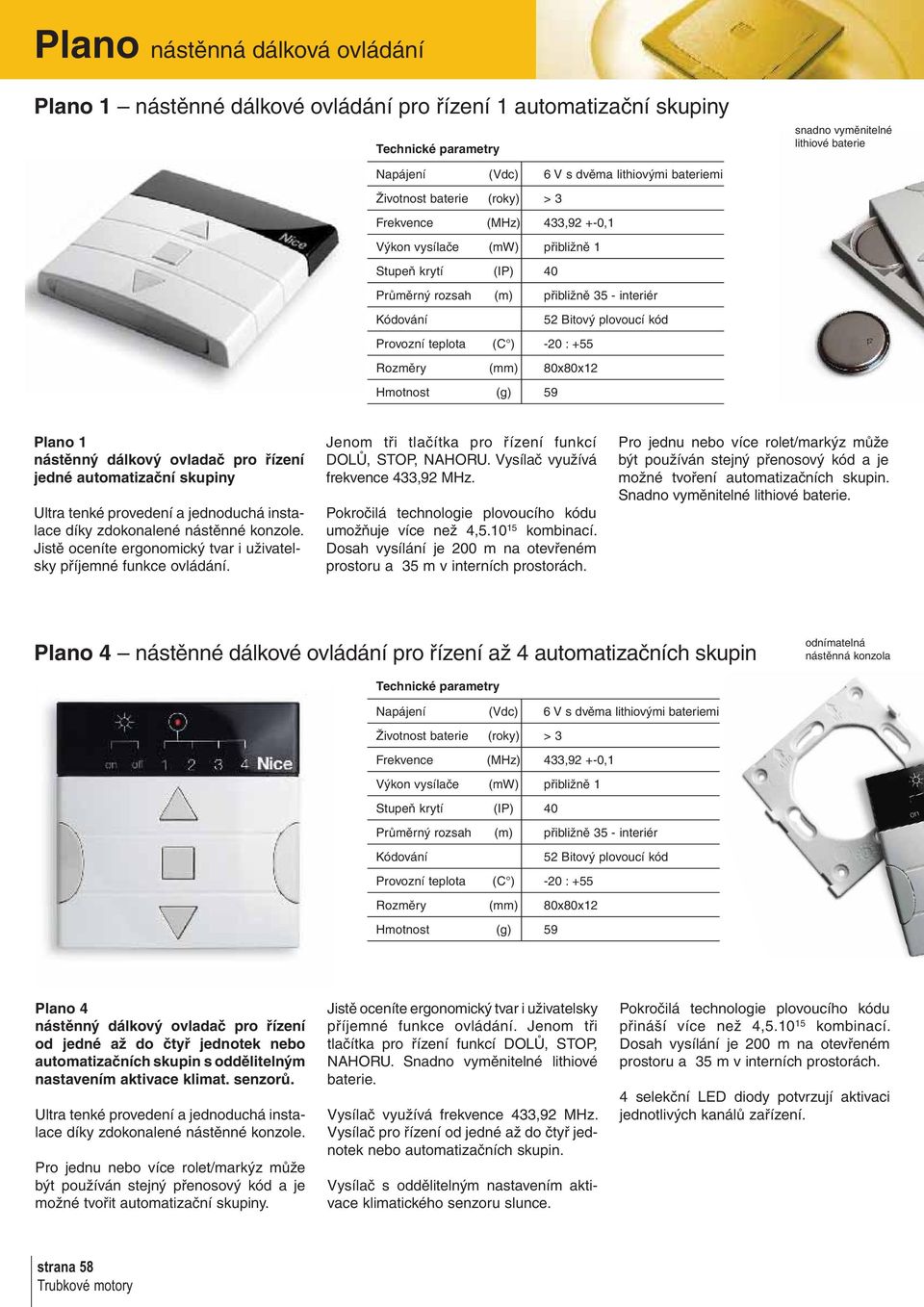

9 Plano nástěnná dálková ovládání Plano 1 nástěnné dálkové ovládání pro řízení 1 automatizační skupiny Technické parametry snadno vyměnitelné lithiové baterie Napájení (Vdc) 6 V s dvěma lithiovými bateriemi Životnost baterie (roky) > 3 Frekvence (MHz) 433,92 +-0,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 35 - interiér Kódování 52 Bitový plovoucí kód Provozní teplota (C ) -20 : +55 Rozměry (mm) 80x80x12 Hmotnost (g) 59 Plano 1 nástěnný dálkový ovladač pro řízení jedné automatizační skupiny Ultra tenké provedení a jednoduchá instalace díky zdokonalené nástěnné konzole. Jistě oceníte ergonomický tvar i uživatelsky příjemné funkce ovládání. Jenom tři tlačítka pro řízení funkcí DOLŮ, STOP, NAHORU. Vysílač využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. Pro jednu nebo více rolet/markýz může být používán stejný přenosový kód a je možné tvoření automatizačních skupin. Snadno vyměnitelné lithiové baterie. Plano 4 nástěnné dálkové ovládání pro řízení až 4 automatizačních skupin odnímatelná nástěnná konzola Technické parametry Napájení (Vdc) 6 V s dvěma lithiovými bateriemi Životnost baterie (roky) > 3 Frekvence (MHz) 433,92 +-0,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 35 - interiér Kódování 52 Bitový plovoucí kód Provozní teplota (C ) -20 : +55 Rozměry (mm) 80x80x12 Hmotnost (g) 59 Plano 4 nástěnný dálkový ovladač pro řízení od jedné až do čtyř jednotek nebo automatizačních skupin s oddělitelným nastavením aktivace klimat. senzorů. Ultra tenké provedení a jednoduchá instalace díky zdokonalené nástěnné konzole. Pro jednu nebo více rolet/markýz může být používán stejný přenosový kód a je možné tvořit automatizační skupiny. Jistě oceníte ergonomický tvar i uživatelsky příjemné funkce ovládání. Jenom tři tlačítka pro řízení funkcí DOLŮ, STOP, NAHORU. Snadno vyměnitelné lithiové baterie. Vysílač využívá frekvence 433,92 MHz. Vysílač pro řízení od jedné až do čtyř jednotek nebo automatizačních skupin. Vysílač s oddělitelným nastavením aktivace klimatického senzoru slunce. Pokročilá technologie plovoucího kódu přináší více než 4, kombinací. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. 4 selekční LED diody potvrzují aktivaci jednotlivých kanálů zařízení. strana 58

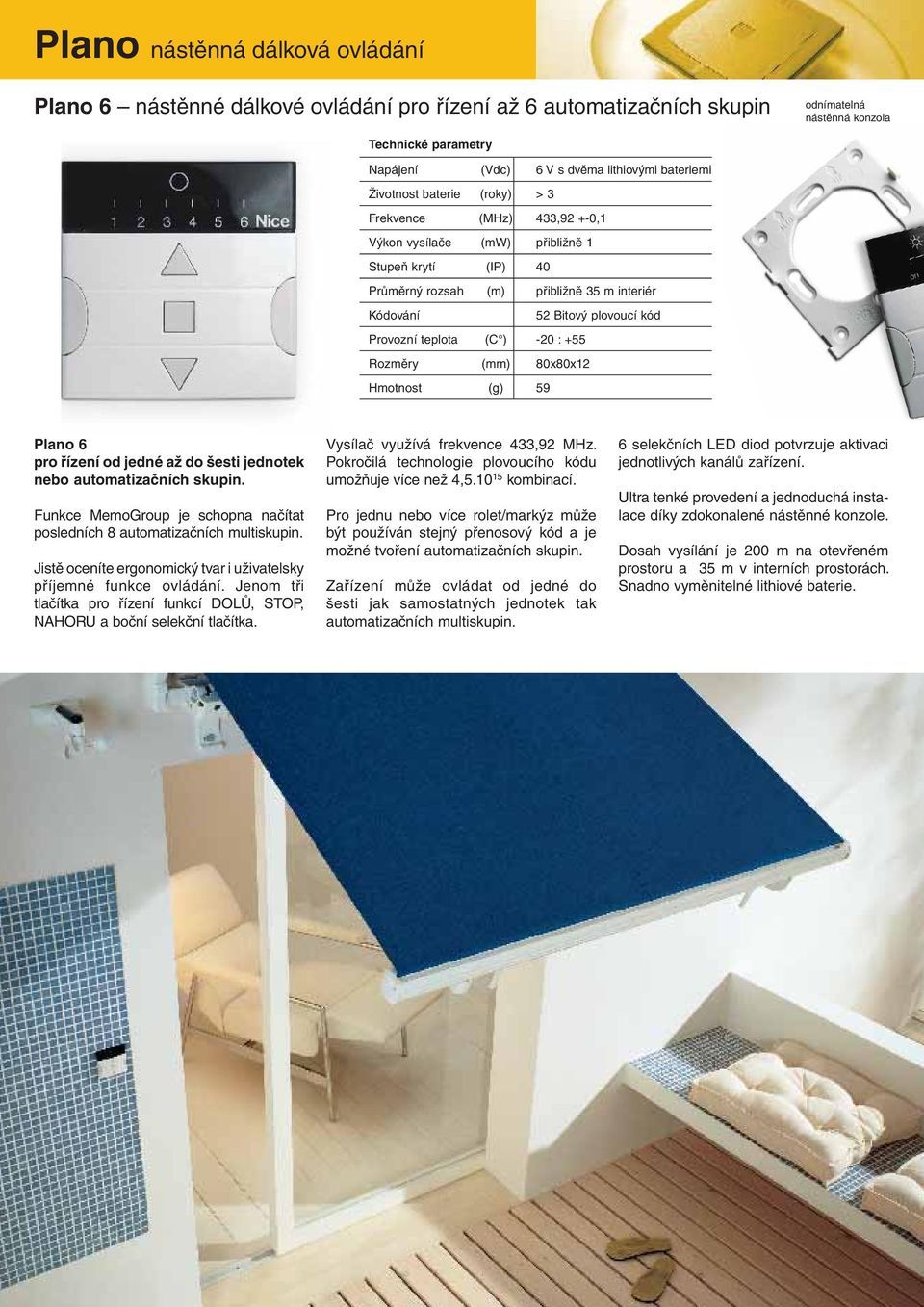

10 Plano nástěnná dálková ovládání Plano 6 nástěnné dálkové ovládání pro řízení až 6 automatizačních skupin odnímatelná nástěnná konzola Technické parametry Napájení (Vdc) 6 V s dvěma lithiovými bateriemi Životnost baterie (roky) > 3 Frekvence (MHz) 433,92 +-0,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 35 m interiér Kódování 52 Bitový plovoucí kód Provozní teplota (C ) -20 : +55 Rozměry (mm) 80x80x12 Hmotnost (g) 59 Plano 6 pro řízení od jedné až do šesti jednotek nebo automatizačních skupin. Funkce MemoGroup je schopna načítat posledních 8 automatizačních multiskupin. Jistě oceníte ergonomický tvar i uživatelsky příjemné funkce ovládání. Jenom tři tlačítka pro řízení funkcí DOLŮ, STOP, NAHORU a boční selekční tlačítka. Vysílač využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Pro jednu nebo více rolet/markýz může být používán stejný přenosový kód a je možné tvoření automatizačních skupin. Zařízení může ovládat od jedné do šesti jak samostatných jednotek tak automatizačních multiskupin. 6 selekčních LED diod potvrzuje aktivaci jednotlivých kanálů zařízení. Ultra tenké provedení a jednoduchá instalace díky zdokonalené nástěnné konzole. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. Snadno vyměnitelné lithiové baterie. strana 59

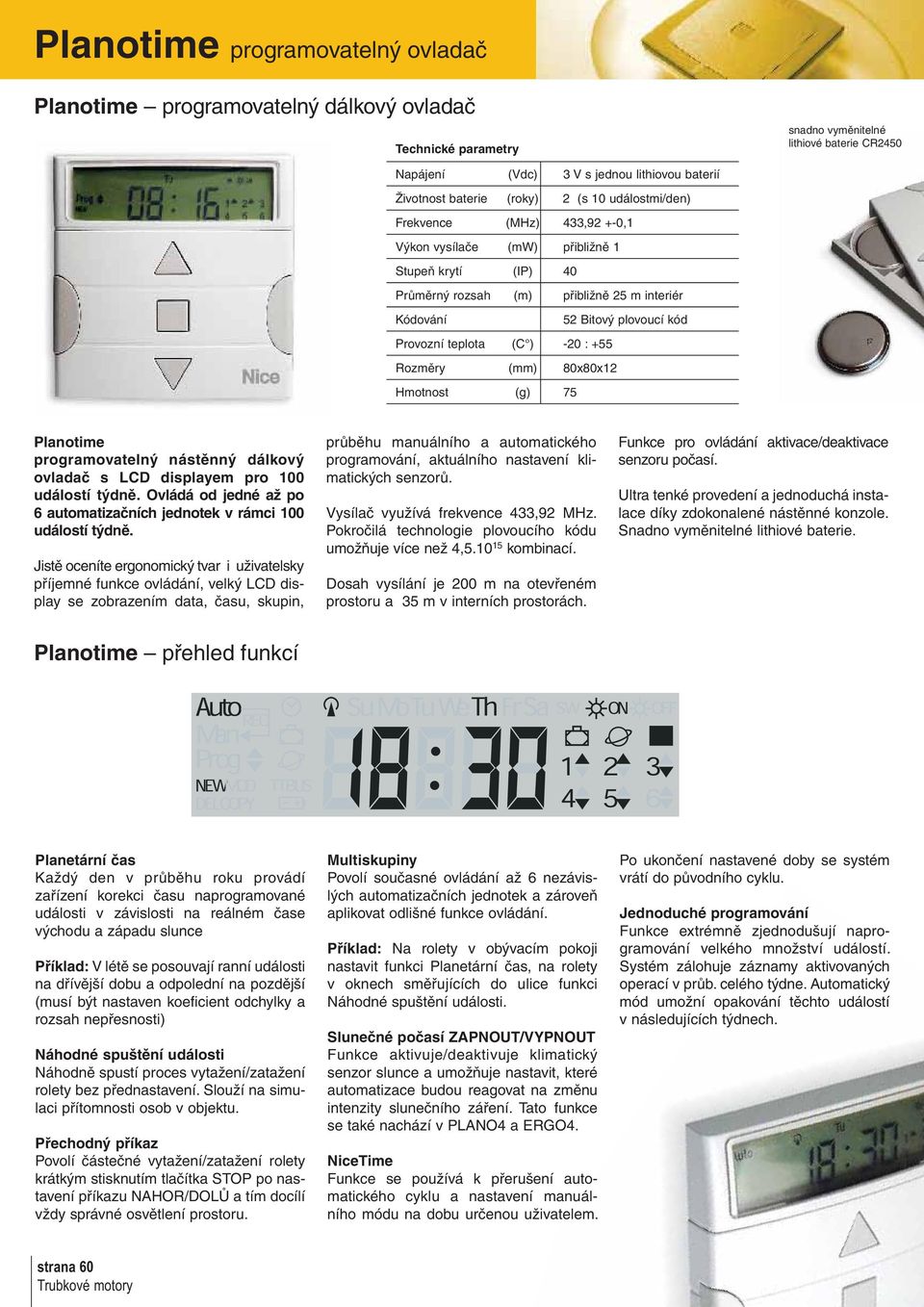

11 Planotime programovatelný ovladač Planotime programovatelný dálkový ovladač Technické parametry snadno vyměnitelné lithiové baterie CR2450 Napájení (Vdc) 3 V s jednou lithiovou baterií Životnost baterie (roky) 2 (s 10 událostmi/den) Frekvence (MHz) 433,92 +-0,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 25 m interiér Kódování 52 Bitový plovoucí kód Provozní teplota (C ) -20 : +55 Rozměry (mm) 80x80x12 Hmotnost (g) 75 Planotime programovatelný nástěnný dálkový ovladač s LCD displayem pro 100 událostí týdně. Ovládá od jedné až po 6 automatizačních jednotek v rámci 100 událostí týdně. Jistě oceníte ergonomický tvar i uživatelsky příjemné funkce ovládání, velký LCD display se zobrazením data, času, skupin, průběhu manuálního a automatického programování, aktuálního nastavení klimatických senzorů. Vysílač využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. Funkce pro ovládání aktivace/deaktivace senzoru počasí. Ultra tenké provedení a jednoduchá instalace díky zdokonalené nástěnné konzole. Snadno vyměnitelné lithiové baterie. Planotime přehled funkcí Planetární čas Každý den v průběhu roku provádí zařízení korekci času naprogramované události v závislosti na reálném čase východu a západu slunce Příklad: V létě se posouvají ranní události na dřívější dobu a odpolední na pozdější (musí být nastaven koeficient odchylky a rozsah nepřesnosti) Náhodné spuštění události Náhodně spustí proces vytažení/zatažení rolety bez přednastavení. Slouží na simulaci přítomnosti osob v objektu. Přechodný příkaz Povolí částečné vytažení/zatažení rolety krátkým stisknutím tlačítka STOP po nastavení příkazu NAHOR/DOLŮ a tím docílí vždy správné osvětlení prostoru. Multiskupiny Povolí současné ovládání až 6 nezávislých automatizačních jednotek a zároveň aplikovat odlišné funkce ovládání. Příklad: Na rolety v obývacím pokoji nastavit funkci Planetární čas, na rolety v oknech směřujících do ulice funkci Náhodné spuštění události. Slunečné počasí ZAPNOUT/VYPNOUT Funkce aktivuje/deaktivuje klimatický senzor slunce a umožňuje nastavit, které automatizace budou reagovat na změnu intenzity slunečního záření. Tato funkce se také nachází v PLANO4 a ERGO4. NiceTime Funkce se používá k přerušení automatického cyklu a nastavení manuálního módu na dobu určenou uživatelem. Po ukončení nastavené doby se systém vrátí do původního cyklu. Jednoduché programování Funkce extrémně zjednodušují naprogramování velkého množství událostí. Systém zálohuje záznamy aktivovaných operací v průb. celého týdne. Automatický mód umožní opakování těchto událostí v následujících týdnech. strana 60

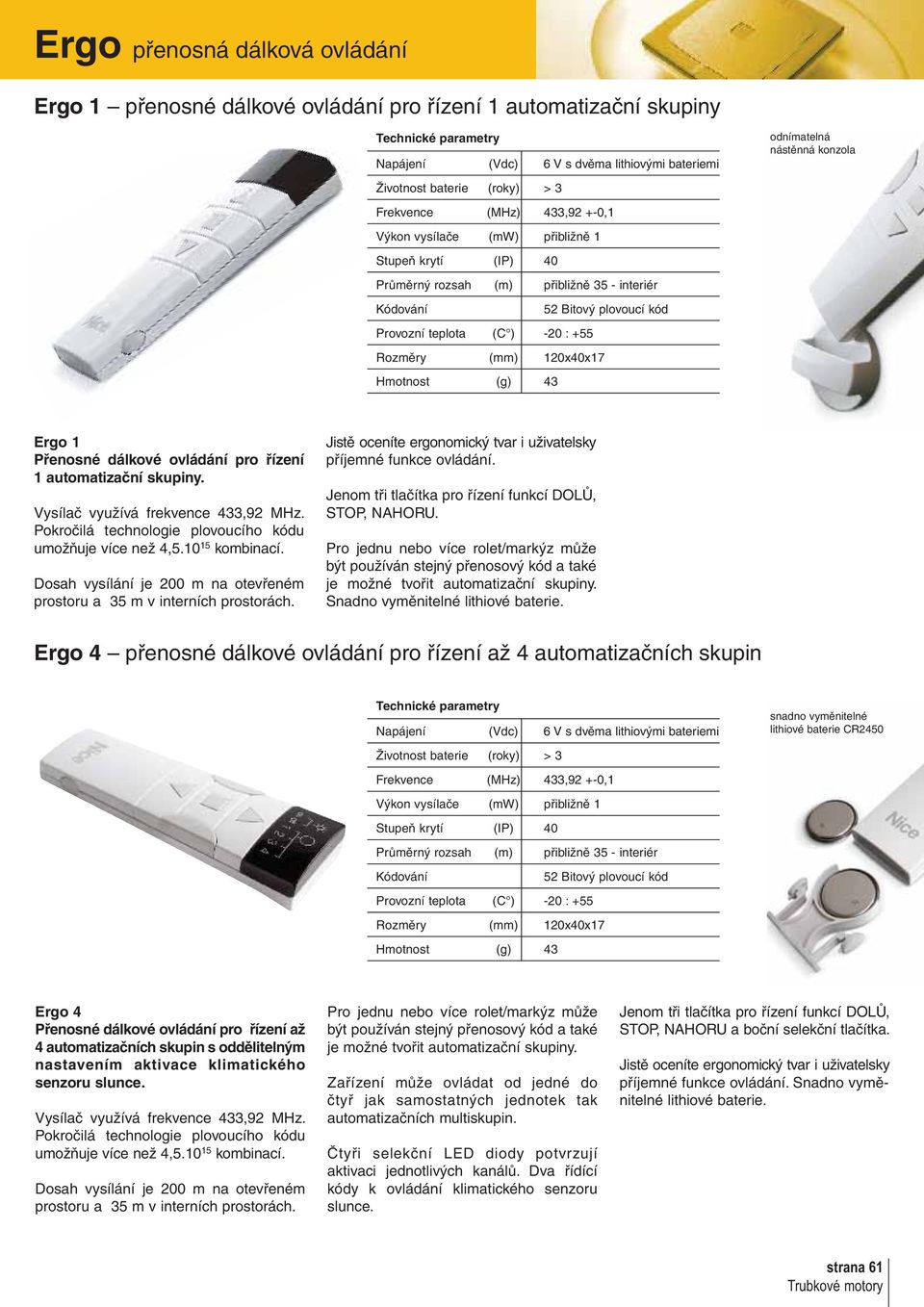

12 Ergo přenosná dálková ovládání Ergo 1 přenosné dálkové ovládání pro řízení 1 automatizační skupiny Technické parametry Napájení (Vdc) 6 V s dvěma lithiovými bateriemi Životnost baterie (roky) > 3 Frekvence (MHz) 433,92 +-0,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 35 - interiér Kódování 52 Bitový plovoucí kód Provozní teplota (C ) -20 : +55 Rozměry (mm) 120x40x17 Hmotnost (g) 43 odnímatelná nástěnná konzola Ergo 1 Přenosné dálkové ovládání pro řízení 1 automatizační skupiny. Vysílač využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. Jistě oceníte ergonomický tvar i uživatelsky příjemné funkce ovládání. Jenom tři tlačítka pro řízení funkcí DOLŮ, STOP, NAHORU. Pro jednu nebo více rolet/markýz může být používán stejný přenosový kód a také je možné tvořit automatizační skupiny. Snadno vyměnitelné lithiové baterie. Ergo 4 přenosné dálkové ovládání pro řízení až 4 automatizačních skupin Technické parametry Napájení (Vdc) 6 V s dvěma lithiovými bateriemi Životnost baterie (roky) > 3 Frekvence (MHz) 433,92 +-0,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 35 - interiér Kódování 52 Bitový plovoucí kód Provozní teplota (C ) -20 : +55 Rozměry (mm) 120x40x17 Hmotnost (g) 43 snadno vyměnitelné lithiové baterie CR2450 Ergo 4 Přenosné dálkové ovládání pro řízení až 4 automatizačních skupin s oddělitelným nastavením aktivace klimatického senzoru slunce. Vysílač využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. Pro jednu nebo více rolet/markýz může být používán stejný přenosový kód a také je možné tvořit automatizační skupiny. Zařízení může ovládat od jedné do čtyř jak samostatných jednotek tak automatizačních multiskupin. Čtyři selekční LED diody potvrzují aktivaci jednotlivých kanálů. Dva řídící kódy k ovládání klimatického senzoru slunce. Jenom tři tlačítka pro řízení funkcí DOLŮ, STOP, NAHORU a boční selekční tlačítka. Jistě oceníte ergonomický tvar i uživatelsky příjemné funkce ovládání. Snadno vyměnitelné lithiové baterie. strana 61

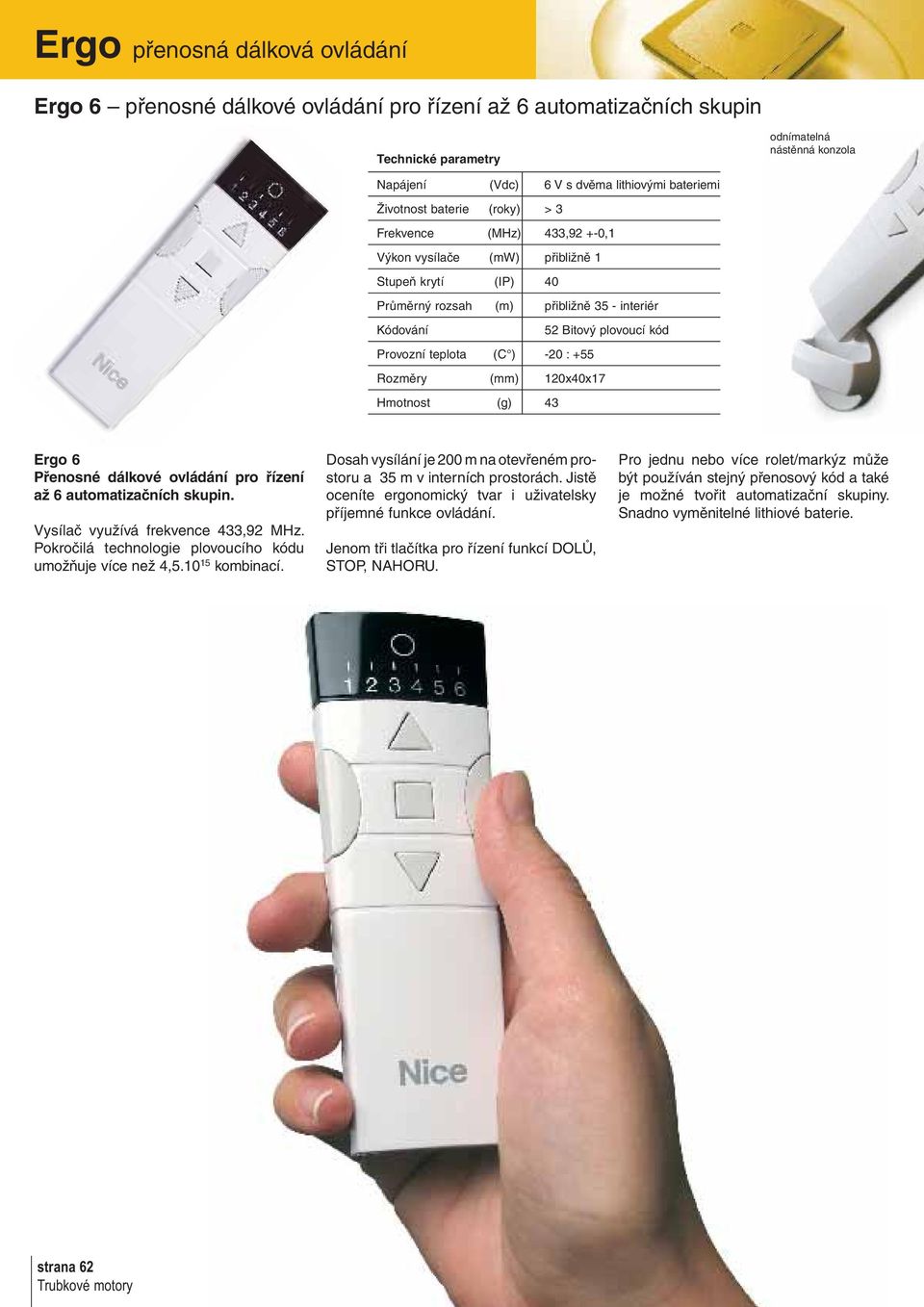

13 Ergo přenosná dálková ovládání Ergo 6 přenosné dálkové ovládání pro řízení až 6 automatizačních skupin Technické parametry odnímatelná nástěnná konzola Napájení (Vdc) 6 V s dvěma lithiovými bateriemi Životnost baterie (roky) > 3 Frekvence (MHz) 433,92 +-0,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 35 - interiér Kódování 52 Bitový plovoucí kód Provozní teplota (C ) -20 : +55 Rozměry (mm) 120x40x17 Hmotnost (g) 43 Ergo 6 Přenosné dálkové ovládání pro řízení až 6 automatizačních skupin. Vysílač využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. Jistě oceníte ergonomický tvar i uživatelsky příjemné funkce ovládání. Jenom tři tlačítka pro řízení funkcí DOLŮ, STOP, NAHORU. Pro jednu nebo více rolet/markýz může být používán stejný přenosový kód a také je možné tvořit automatizační skupiny. Snadno vyměnitelné lithiové baterie. strana 62

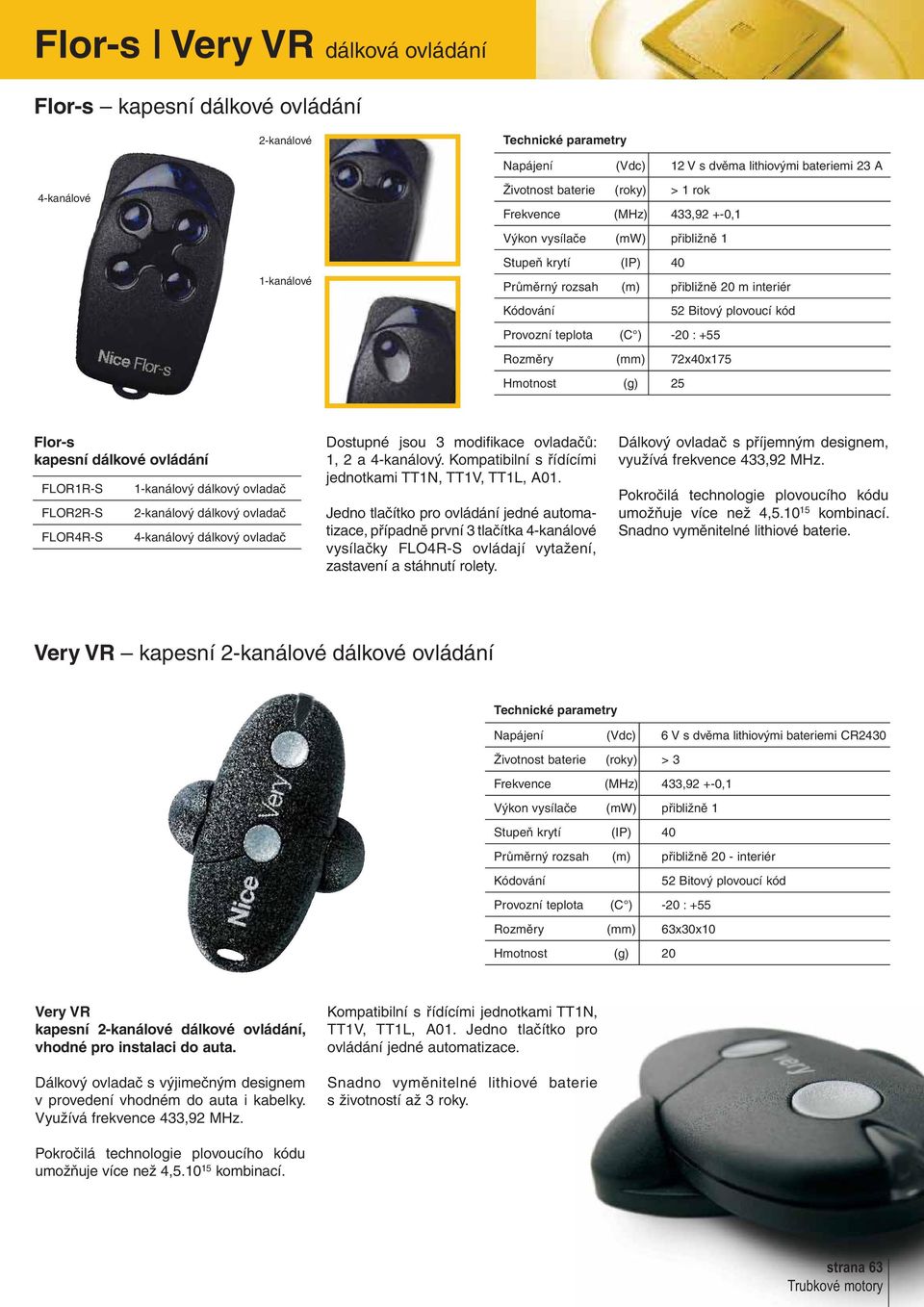

14 Flor-s Very VR dálková ovládání Flor-s kapesní dálkové ovládání 2-kanálové Technické parametry 4-kanálové 1-kanálové Napájení (Vdc) 12 V s dvěma lithiovými bateriemi 23 A Životnost baterie (roky) > 1 rok Frekvence (MHz) 433,92 +-0,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 20 m interiér Kódování 52 Bitový plovoucí kód Provozní teplota (C ) -20 : +55 Rozměry (mm) 72x40x175 Hmotnost (g) 25 Flor-s kapesní dálkové ovládání FLOR1R-S FLOR2R-S FLOR4R-S 1-kanálový dálkový ovladač 2-kanálový dálkový ovladač 4-kanálový dálkový ovladač Dostupné jsou 3 modifikace ovladačů: 1, 2 a 4-kanálový. Kompatibilní s řídícími jednotkami TT1N, TT1V, TT1L, A01. Jedno tlačítko pro ovládání jedné automatizace, případně první 3 tlačítka 4-kanálové vysílačky FLO4R-S ovládají vytažení, zastavení a stáhnutí rolety. Dálkový ovladač s příjemným designem, využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Snadno vyměnitelné lithiové baterie. Very VR kapesní 2-kanálové dálkové ovládání Technické parametry Napájení (Vdc) 6 V s dvěma lithiovými bateriemi CR2430 Životnost baterie (roky) > 3 Frekvence (MHz) 433,92 +-0,1 Výkon vysílače (mw) přibližně 1 Stupeň krytí (IP) 40 Průměrný rozsah (m) přibližně 20 - interiér Kódování 52 Bitový plovoucí kód Provozní teplota (C ) -20 : +55 Rozměry (mm) 63x30x10 Hmotnost (g) 20 Very VR kapesní 2-kanálové dálkové ovládání, vhodné pro instalaci do auta. Dálkový ovladač s výjimečným designem v provedení vhodném do auta i kabelky. Využívá frekvence 433,92 MHz. Kompatibilní s řídícími jednotkami TT1N, TT1V, TT1L, A01. Jedno tlačítko pro ovládání jedné automatizace. Snadno vyměnitelné lithiové baterie s životností až 3 roky. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. strana 63

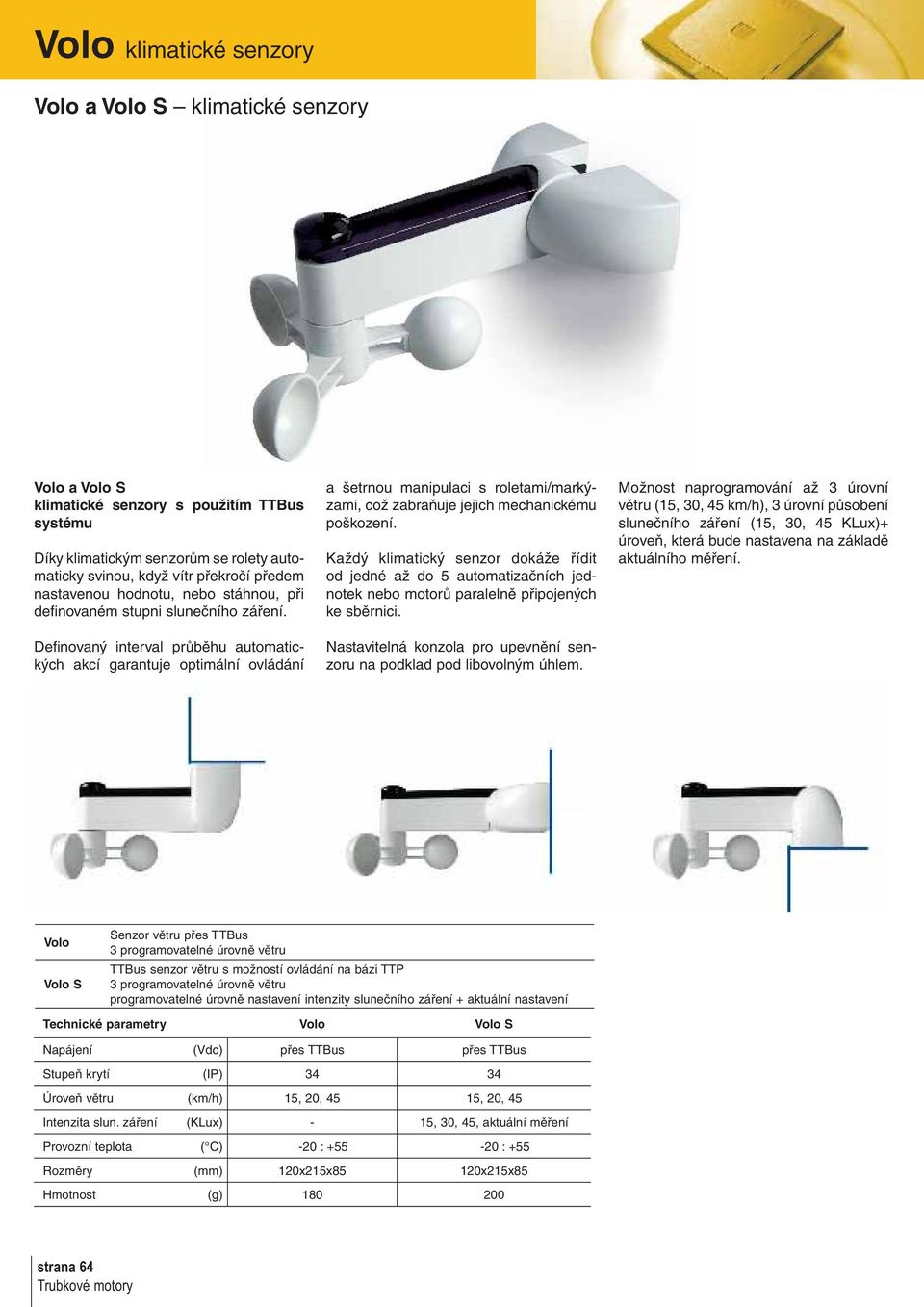

15 Volo klimatické senzory Volo a Volo S klimatické senzory Volo a Volo S klimatické senzory s použitím TTBus systému Díky klimatickým senzorům se rolety automaticky svinou, když vítr překročí předem nastavenou hodnotu, nebo stáhnou, při definovaném stupni slunečního záření. Definovaný interval průběhu automatických akcí garantuje optimální ovládání a šetrnou manipulaci s roletami/markýzami, což zabraňuje jejich mechanickému poškození. Každý klimatický senzor dokáže řídit od jedné až do 5 automatizačních jednotek nebo motorů paralelně připojených ke sběrnici. Nastavitelná konzola pro upevnění senzoru na podklad pod libovolným úhlem. Možnost naprogramování až 3 úrovní větru (15, 30, 45 km/h), 3 úrovní působení slunečního záření (15, 30, 45 KLux)+ úroveň, která bude nastavena na základě aktuálního měření. Volo Volo S Senzor větru přes TTBus 3 programovatelné úrovně větru TTBus senzor větru s možností ovládání na bázi TTP 3 programovatelné úrovně větru programovatelné úrovně nastavení intenzity slunečního záření + aktuální nastavení Technické parametry Volo Volo S Napájení (Vdc) přes TTBus přes TTBus Stupeň krytí (IP) Úroveň větru (km/h) 15, 20, 45 15, 20, 45 Intenzita slun. záření (KLux) - 15, 30, 45, aktuální měření Provozní teplota ( C) -20 : : +55 Rozměry (mm) 120x215x85 120x215x85 Hmotnost (g) strana 64

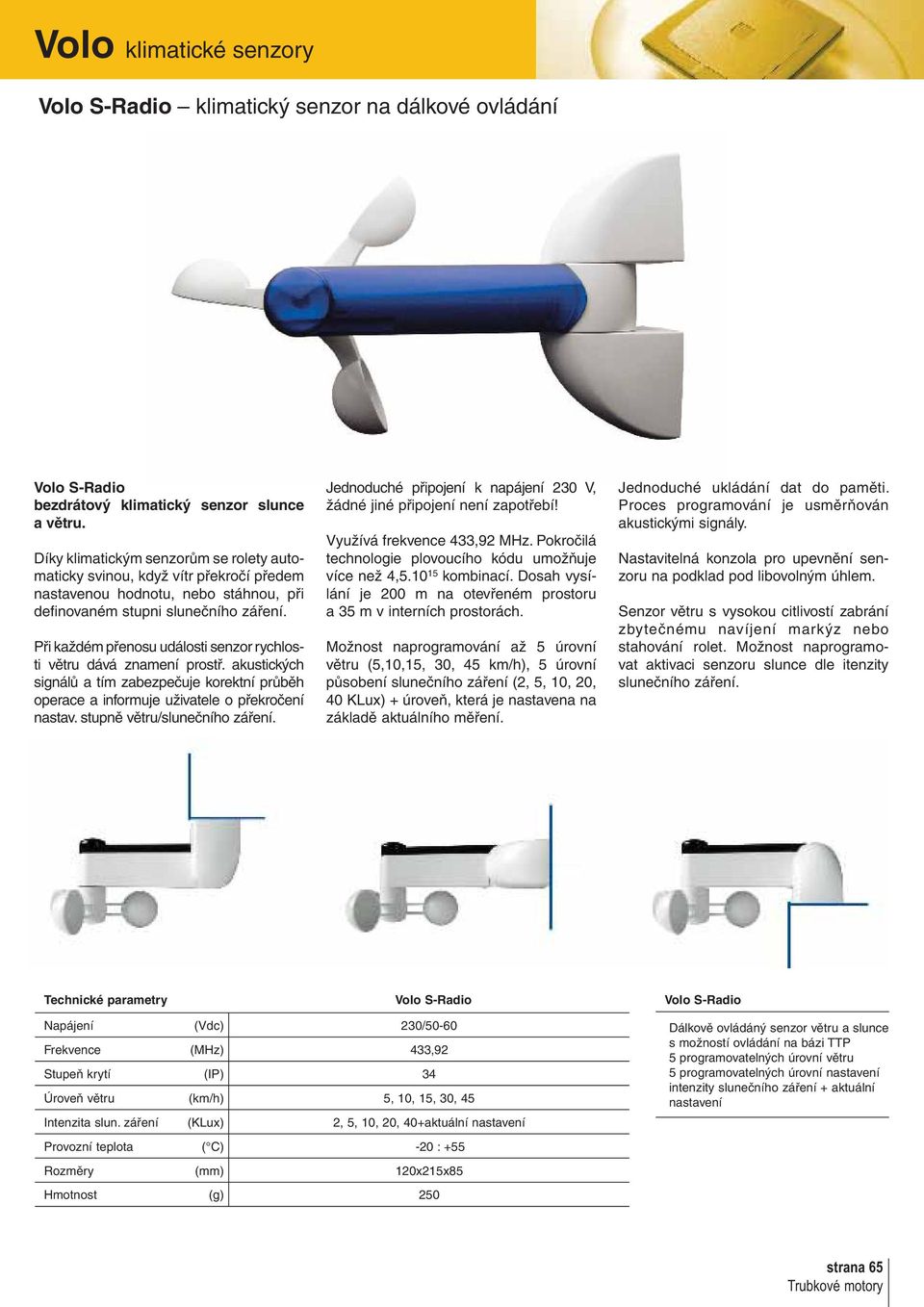

16 Volo klimatické senzory Volo S-Radio klimatický senzor na dálkové ovládání Volo S-Radio bezdrátový klimatický senzor slunce a větru. Díky klimatickým senzorům se rolety automaticky svinou, když vítr překročí předem nastavenou hodnotu, nebo stáhnou, při definovaném stupni slunečního záření. Při každém přenosu události senzor rychlosti větru dává znamení prostř. akustických signálů a tím zabezpečuje korektní průběh operace a informuje uživatele o překročení nastav. stupně větru/slunečního záření. Jednoduché připojení k napájení 230 V, žádné jiné připojení není zapotřebí! Využívá frekvence 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Dosah vysílání je 200 m na otevřeném prostoru a 35 m v interních prostorách. Možnost naprogramování až 5 úrovní větru (5,10,15, 30, 45 km/h), 5 úrovní působení slunečního záření (2, 5, 10, 20, 40 KLux) + úroveň, která je nastavena na základě aktuálního měření. Jednoduché ukládání dat do paměti. Proces programování je usměrňován akustickými signály. Nastavitelná konzola pro upevnění senzoru na podklad pod libovolným úhlem. Senzor větru s vysokou citlivostí zabrání zbytečnému navíjení markýz nebo stahování rolet. Možnost naprogramovat aktivaci senzoru slunce dle itenzity slunečního záření. Technické parametry Volo S-Radio Volo S-Radio Napájení (Vdc) 230/50-60 Frekvence (MHz) 433,92 Stupeň krytí (IP) 34 Úroveň větru (km/h) 5, 10, 15, 30, 45 Intenzita slun. záření (KLux) 2, 5, 10, 20, 40+aktuální nastavení Provozní teplota ( C) -20 : +55 Rozměry (mm) 120x215x85 Hmotnost (g) 250 Dálkově ovládáný senzor větru a slunce s možností ovládání na bázi TTP 5 programovatelných úrovní větru 5 programovatelných úrovní nastavení intenzity slunečního záření + aktuální nastavení strana 65

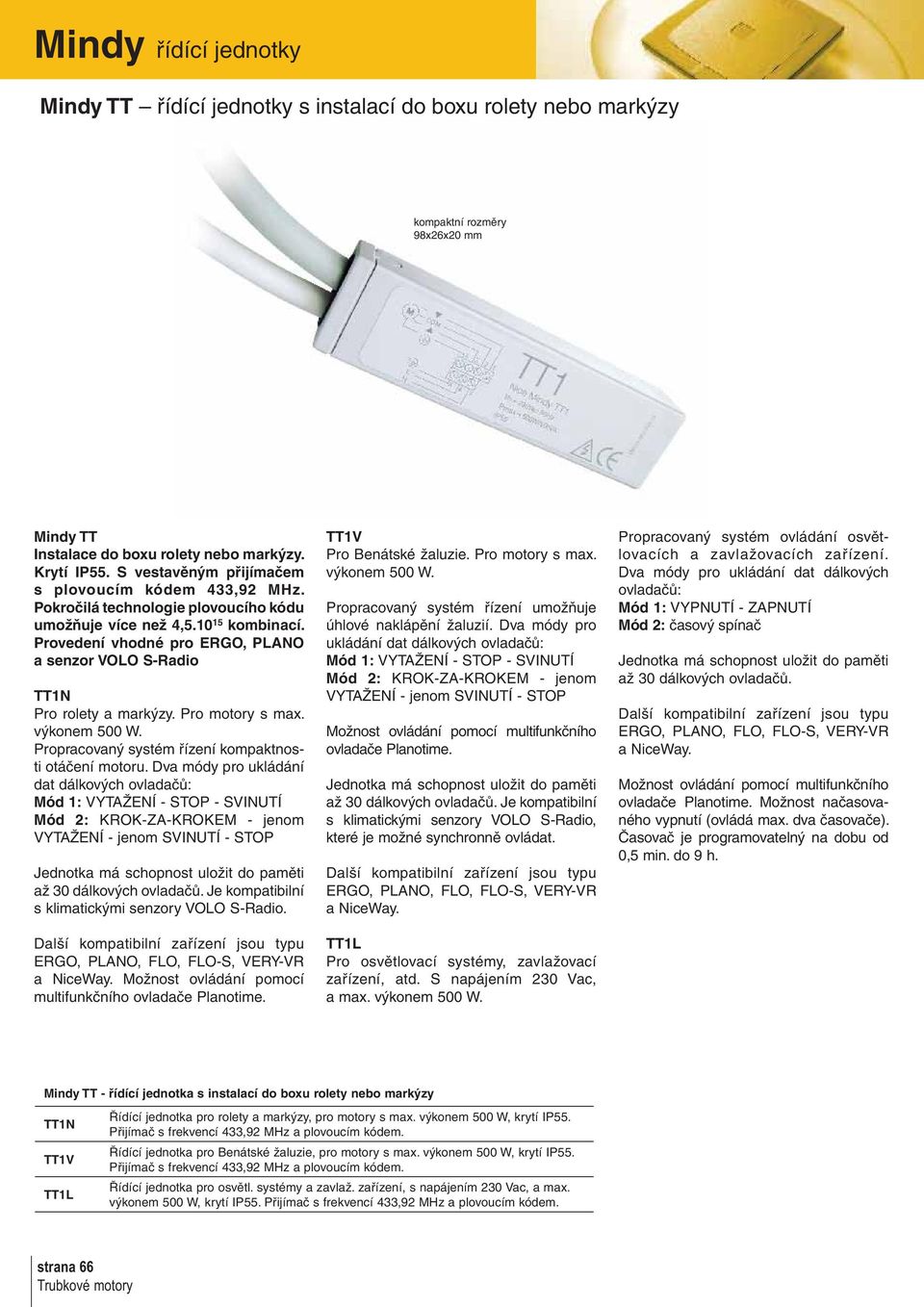

17 Mindy řídící jednotky Mindy TT řídící jednotky s instalací do boxu rolety nebo markýzy kompaktní rozměry 98x26x20 mm Mindy TT Instalace do boxu rolety nebo markýzy. Krytí IP55. S vestavěným přijímačem s plovoucím kódem 433,92 MHz. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Provedení vhodné pro ERGO, PLANO a senzor VOLO S-Radio TT1N Pro rolety a markýzy. Pro motory s max. výkonem 500 W. Propracovaný systém řízení kompaktnosti otáčení motoru. Dva módy pro ukládání dat dálkových ovladačů: Mód 1: VYTAŽENÍ - STOP - SVINUTÍ Mód 2: KROK-ZA-KROKEM - jenom VYTAŽENÍ - jenom SVINUTÍ - STOP Jednotka má schopnost uložit do paměti až 30 dálkových ovladačů. Je kompatibilní s klimatickými senzory VOLO S-Radio. Další kompatibilní zařízení jsou typu ERGO, PLANO, FLO, FLO-S, VERY-VR a NiceWay. Možnost ovládání pomocí multifunkčního ovladače Planotime. TT1V Pro Benátské žaluzie. Pro motory s max. výkonem 500 W. Propracovaný systém řízení umožňuje úhlové naklápění žaluzií. Dva módy pro ukládání dat dálkových ovladačů: Mód 1: VYTAŽENÍ - STOP - SVINUTÍ Mód 2: KROK-ZA-KROKEM - jenom VYTAŽENÍ - jenom SVINUTÍ - STOP Možnost ovládání pomocí multifunkčního ovladače Planotime. Jednotka má schopnost uložit do paměti až 30 dálkových ovladačů. Je kompatibilní s klimatickými senzory VOLO S-Radio, které je možné synchronně ovládat. Další kompatibilní zařízení jsou typu ERGO, PLANO, FLO, FLO-S, VERY-VR a NiceWay. TT1L Pro osvětlovací systémy, zavlažovací zařízení, atd. S napájením 230 Vac, a max. výkonem 500 W. Propracovaný systém ovládání osvětlovacích a zavlažovacích zařízení. Dva módy pro ukládání dat dálkových ovladačů: Mód 1: VYPNUTÍ - ZAPNUTÍ Mód 2: časový spínač Jednotka má schopnost uložit do paměti až 30 dálkových ovladačů. Další kompatibilní zařízení jsou typu ERGO, PLANO, FLO, FLO-S, VERY-VR a NiceWay. Možnost ovládání pomocí multifunkčního ovladače Planotime. Možnost načasovaného vypnutí (ovládá max. dva časovače). Časovač je programovatelný na dobu od 0,5 min. do 9 h. Mindy TT - řídící jednotka s instalací do boxu rolety nebo markýzy TT1N TT1V TT1L Řídící jednotka pro rolety a markýzy, pro motory s max. výkonem 500 W, krytí IP55. Přijímač s frekvencí 433,92 MHz a plovoucím kódem. Řídící jednotka pro Benátské žaluzie, pro motory s max. výkonem 500 W, krytí IP55. Přijímač s frekvencí 433,92 MHz a plovoucím kódem. Řídící jednotka pro osvětl. systémy a zavlaž. zařízení, s napájením 230 Vac, a max. výkonem 500 W, krytí IP55. Přijímač s frekvencí 433,92 MHz a plovoucím kódem. strana 66

18 Mindy řídící příslušenství Mindy TT - technické parametry TT1N TT1V TT1L Napájení (Vac) 230/50 Max. výkon motoru 500 W/400 VA Stupeň krytí (IP) 55 Programování časovače (s) prog TIMER1 TIMER2 od 0,5 do 540 Úroveň větru (km/h) 5, 10, 15, 30, 45, Volo S-Radio Intenzita slun. záření (KLux) 2, 5, 10, 20, 40+aktuální nastavení Volo S-Radio mód 1 VYTAŽENÍ - STOP - SVINUTÍ mód 2 KROK - ZA - KROKEM - jenom VYTAŽENÍ - jenom SVINUTÍ - STOP Provozní teplota ( C) -20 : +55 Rozměry (mm) 98x26x20 Hmotnost (g) 45 ZAPNUTÍ - VYPNUTÍ - DET. KOLIZÍ TIMER1 -TIMER2 Mindy TT - s přijímačem TT1N TT1V TT1L Frekvence (MHz) 433,92 Kódování Flor-s, Flo, VeryVR, Smilo, Ergo, Plano Dosah ovladačů (m) 200 m na volném prostoru, 35 v interiéru Řídící systémy ideální pro Mindy TT Flor-s kapesní dálkový ovladač, 1, 2 nebo 4-kanálový VeryVR kapesní 2-kanálový dálkový ovladač, možné provedení na palubní desku Ergo přenosný dálkový ovladač pro řízení od 1do 6 automatizačních jednotek Plano nástěnný dálkový ovladač pro řízení od 1 do 6 automatizačních jednotek Planotime víceúčelový programovatelný časovač pro 100 událostí týdně Volo S-Radio nastavitelný klimatický senzor s vysokou citlivostí na několika úrovních strana 67

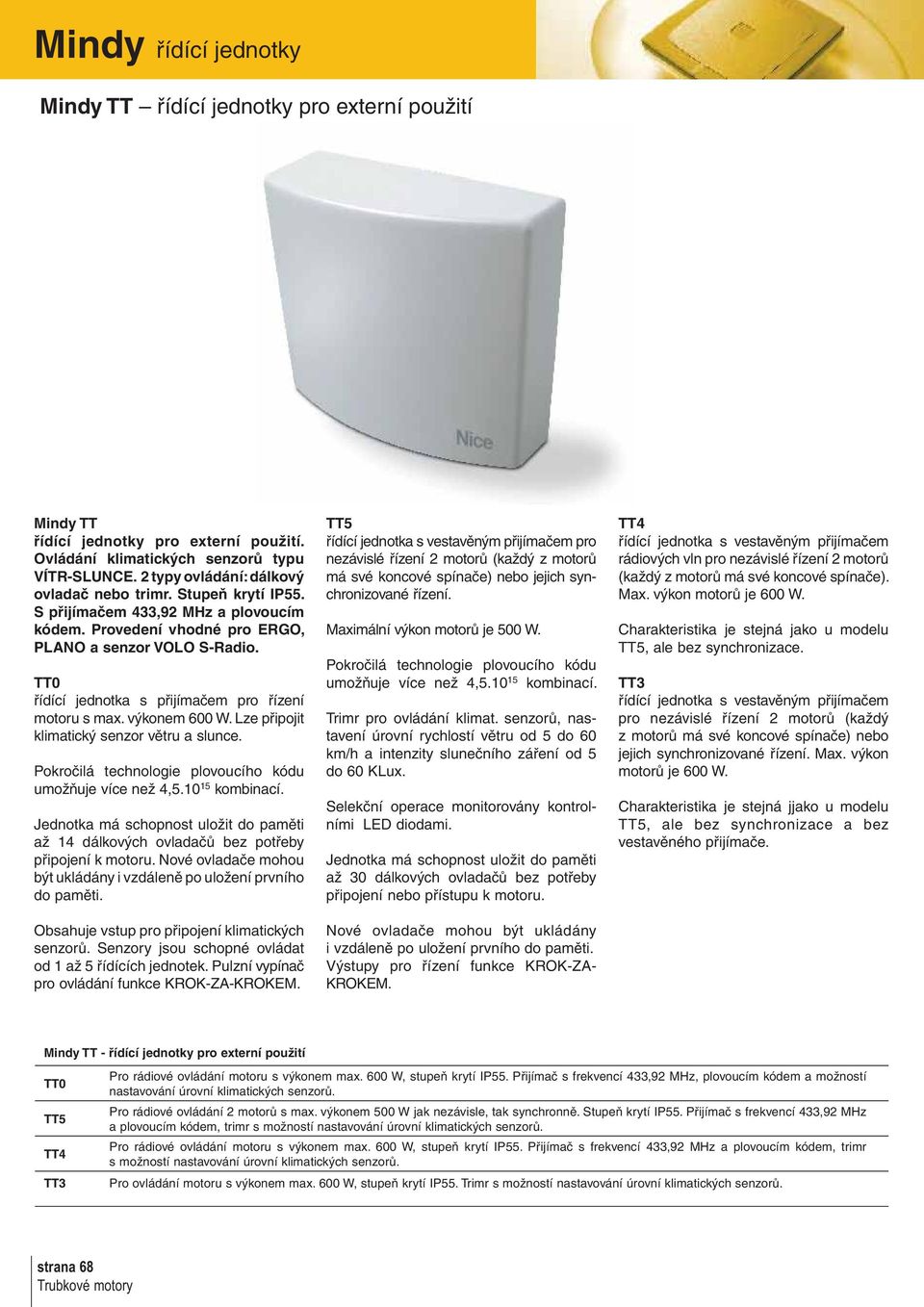

19 Mindy řídící jednotky Mindy TT řídící jednotky pro externí použití Mindy TT řídící jednotky pro externí použití. Ovládání klimatických senzorů typu VÍTR-SLUNCE. 2 typy ovládání: dálkový ovladač nebo trimr. Stupeň krytí IP55. S přijímačem 433,92 MHz a plovoucím kódem. Provedení vhodné pro ERGO, PLANO a senzor VOLO S-Radio. TT0 řídící jednotka s přijímačem pro řízení motoru s max. výkonem 600 W. Lze připojit klimatický senzor větru a slunce. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Jednotka má schopnost uložit do paměti až 14 dálkových ovladačů bez potřeby připojení k motoru. Nové ovladače mohou být ukládány i vzdáleně po uložení prvního do paměti. Obsahuje vstup pro připojení klimatických senzorů. Senzory jsou schopné ovládat od 1 až 5 řídících jednotek. Pulzní vypínač pro ovládání funkce KROK-ZA-KROKEM. TT5 řídící jednotka s vestavěným přijímačem pro nezávislé řízení 2 motorů (každý z motorů má své koncové spínače) nebo jejich synchronizované řízení. Maximální výkon motorů je 500 W. Pokročilá technologie plovoucího kódu umožňuje více než 4, kombinací. Trimr pro ovládání klimat. senzorů, nastavení úrovní rychlostí větru od 5 do 60 km/h a intenzity slunečního záření od 5 do 60 KLux. Selekční operace monitorovány kontrolními LED diodami. Jednotka má schopnost uložit do paměti až 30 dálkových ovladačů bez potřeby připojení nebo přístupu k motoru. Nové ovladače mohou být ukládány i vzdáleně po uložení prvního do paměti. Výstupy pro řízení funkce KROK-ZA- KROKEM. TT4 řídící jednotka s vestavěným přijímačem rádiových vln pro nezávislé řízení 2 motorů (každý z motorů má své koncové spínače). Max. výkon motorů je 600 W. Charakteristika je stejná jako u modelu TT5, ale bez synchronizace. TT3 řídící jednotka s vestavěným přijímačem pro nezávislé řízení 2 motorů (každý z motorů má své koncové spínače) nebo jejich synchronizované řízení. Max. výkon motorů je 600 W. Charakteristika je stejná jjako u modelu TT5, ale bez synchronizace a bez vestavěného přijímače. Mindy TT - řídící jednotky pro externí použití TT0 TT5 TT4 TT3 Pro rádiové ovládání motoru s výkonem max. 600 W, stupeň krytí IP55. Přijímač s frekvencí 433,92 MHz, plovoucím kódem a možností nastavování úrovní klimatických senzorů. Pro rádiové ovládání 2 motorů s max. výkonem 500 W jak nezávisle, tak synchronně. Stupeň krytí IP55. Přijímač s frekvencí 433,92 MHz a plovoucím kódem, trimr s možností nastavování úrovní klimatických senzorů. Pro rádiové ovládání motoru s výkonem max. 600 W, stupeň krytí IP55. Přijímač s frekvencí 433,92 MHz a plovoucím kódem, trimr s možností nastavování úrovní klimatických senzorů. Pro ovládání motoru s výkonem max. 600 W, stupeň krytí IP55. Trimr s možností nastavování úrovní klimatických senzorů. strana 68

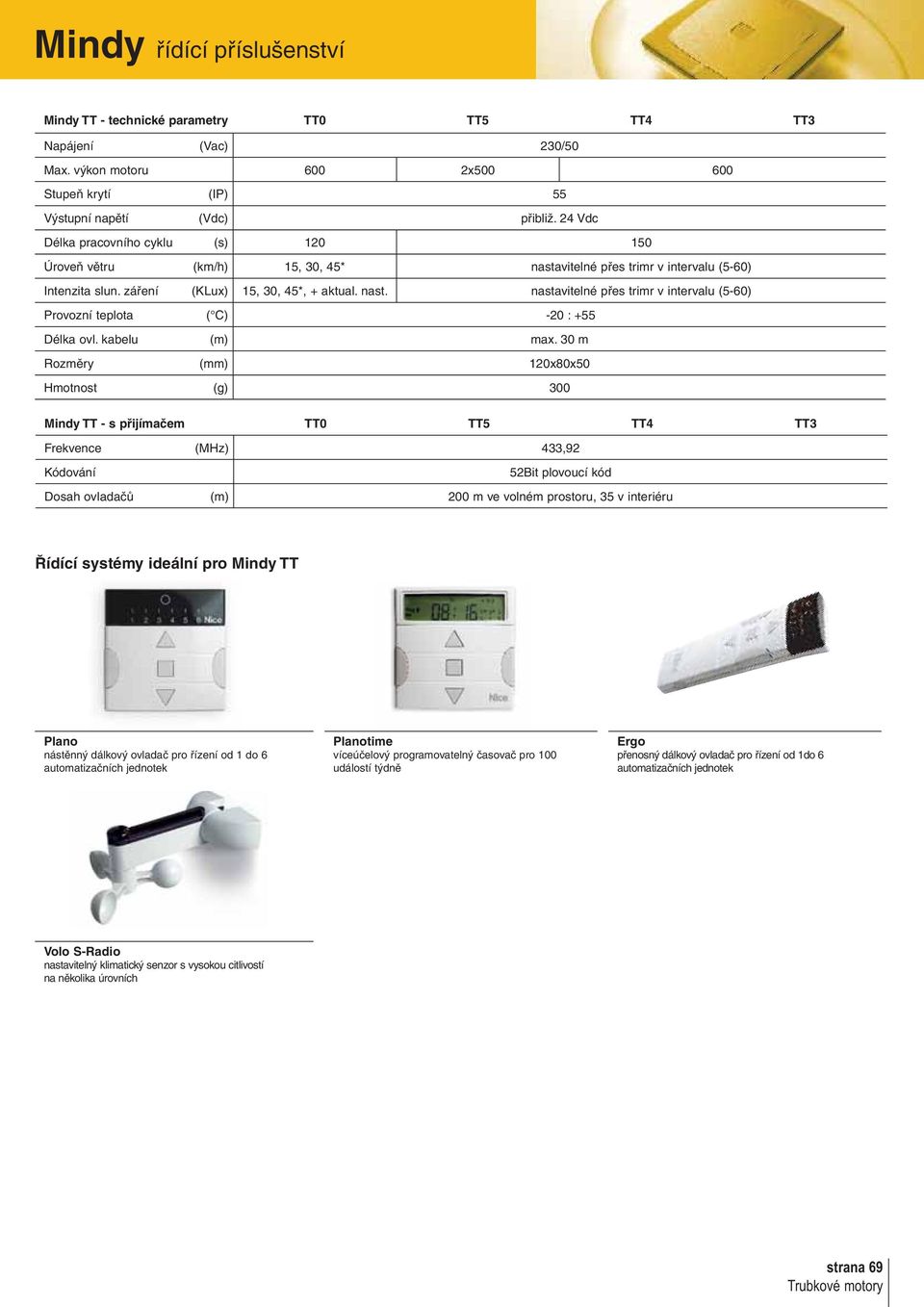

20 Mindy řídící příslušenství Mindy TT - technické parametry TT0 TT5 TT4 TT3 Napájení (Vac) 230/50 Max. výkon motoru 600 2x Stupeň krytí (IP) 55 Výstupní napětí (Vdc) přibliž. 24 Vdc Délka pracovního cyklu (s) Úroveň větru (km/h) 15, 30, 45* nastavitelné přes trimr v intervalu (5-60) Intenzita slun. záření (KLux) 15, 30, 45*, + aktual. nast. nastavitelné přes trimr v intervalu (5-60) Provozní teplota ( C) -20 : +55 Délka ovl. kabelu (m) max. 30 m Rozměry (mm) 120x80x50 Hmotnost (g) 300 Mindy TT - s přijímačem TT0 TT5 TT4 TT3 Frekvence (MHz) 433,92 Kódování 52Bit plovoucí kód Dosah ovladačů (m) 200 m ve volném prostoru, 35 v interiéru Řídící systémy ideální pro Mindy TT Plano nástěnný dálkový ovladač pro řízení od 1 do 6 automatizačních jednotek Planotime víceúčelový programovatelný časovač pro 100 událostí týdně Ergo přenosný dálkový ovladač pro řízení od 1do 6 automatizačních jednotek Volo S-Radio nastavitelný klimatický senzor s vysokou citlivostí na několika úrovních strana 69

21 Mindy řídící jednotky Mindy A01T řídící jednotka pro externí použití Mindy A01T Řídící jednotky s vestavěným přijímačem pro externí použití. Stupeň krytí IP55. Uživatelsky příjemná a spolehlivá řídící jednotka. Fotobuňky zabezpečí reverzní a bezpečný průběh operací. Přijímač je kompatibilní s ovladači FLO, FLO-S, ERGO, PLANO a NiceWay. PP-programovatelný vstup pro otevírání. Alt-foto-programovatelný vstup pro bezpečnostní prvky. Funkce KROK-ZA-KROKEM (OTEVŘÍT- STOP-ZAVŘÍT-STOP). Mindy - řídící jednotka pro externí použití A01 Pro ovládání motorů bez automatického zavírání. Vestavěný přijímač kompatibilní s ovladači FLO, FLO-S, ERGO, PLANO a NiceWay. Mindy - technické parametry A01 Napájení (Vac) 230 Vac 50/60 Hz nebo 120 Vac 50/60 Hz podle verze modelu (uved. na štítku) Max. výkon motoru 600 W 230 Vac nebo 400 W 20 Vac podle verze modelu Stupeň krytí (IP) IP 55 Napětí řídících signálů (Vdc) napětí 24 Vdc +-30%, aktual. maximum 50 ma Délka pracovního cyklu (s) musí být 8,2 KΩ +-25% v příp. konstantního odporu Svorky 8-9 přib. 24 Vdc Vstup bezp. prvků 5 : 120 Provozní teplota ( C) -20 : +55 Rozměry (mm) 120x80x50 Hmotnost (g) 300 Mindy TT - s přijímačem A01 Frekvence (MHz) 433,92 Kódování Flor-s, VeryVR, Ergo, Plano, NiceWay strana 70

22 Tag řídící jednotka Tag řídící jednotka Nové miniaturizované řídící jednotky TT Miniaturizované řídící jednotky, zcela kompatibilní s ovladači řady Nice- Way, Flor, VeryVR, Very, PlanoTime a Smilo. Maximálně flexibilní: možnost uložení až 30 ovladačů v Módu I nebo v Módu II. Rychlé programování díky programovacímu tlačítku. LED indikace pomáhá při programovací proceduře. Možnost připojení k Volo S-Radio větrnému a slunečnímu čidlu. Stupeň ochrany IP20. strana 71

23 TT řídící jednotky TT řídící jednotky TT2N Miniaturizovaná řídící jednotka pro pohony 230 Vac s max. výkonem 450 W s vestavěným rádiovým přijímačem. Je možné připojit tlačítko pro ovládání Krok za krokem - pouze nahoru - pouze dolů Dva způsoby ukládání vysílaček Mód 1.: nahoru - stop - dolů, Mód 2.: Krok za krokem - Pouze nahoru - Pouze dolů - Stop - Dolů v přítomnosti obsluhy - Nahoru v přítomnosti obsluhy TT2L Miniaturizovaná řídící jednotka pro ovládání osvětlovacích systémů, s integrovaným rádiovým přijímačem: pro kontrolu zařízení 230 Vac a výkonu max. 450 W jednoduché zapojení díky připojení přímo do sítě 230Vac (neu TT2D) je možné přpojit tlačítko ON/OFF dva způsoby ukládání vysílaček Mód 1.: ON - OFF Mód 2.: ON/OFF - V přítomnosti obsluhy - TIMER1 - TIMER2 díky připojení ke klimatickému senzoru Volo-S Radio je možné spínat a vypínat osvětlení pomocí slunečního senzoru dva časovače programovatelné od 1s do cca 9 hodin vylepšená programovací procedura, udržující nastavené hodnoty i při případném výpadku proudu TT2D Miniaturizovaná řídící jednotka pro ovládání osvětlovacích systémů z několika míst, s integrovaným rádiovým přijímačem a vstupem pro tlačítko. Totéž jako TT2L a navíc: možnost 2 oddělených a nezávislých ovládacích míst strana 72

24 TTP palmtop programátor TTP palmtop programátor TTP Palmtop programátor pro motory typu Neoplus, Neomat, Neomat-A a řídící jednotky MINDY TT0, TT3, TT4 a TT5 (ovládané přes TTBus) Zařízení TTP palmtop značně zjednoduší ovládání automatizačních systémů. Umožňuje uživateli snadné programování automatizace. Jednoduché ukládání nastavení do paměti Vám ušetří rutinní zadávání vždy stejné sekvence příkazů pro každou novou automatizaci. Precizní zařízení TTP palmtop má řadu nepřekonatelných vlastností pro ukládání dat. Zjednodušené programování elektronických koncových spínačů, směru rotace motoru, stupně citlivosti pro intenzitu větru/slunečního záření, výběru směru posunu deště nebo aktivace/deaktivace slunečního senzoru. Možnost doplňování nových, zdokonalených verzí systému. Pro napájení používá zařízení 2AA baterie. Oceníte možnost tvoření maker pro kopírování stejných funkcí na různé motory. Jednoduchá správa dálkových ovladačů: Okamžité vložení nového dálkového ovladače do paměti a vymazání jednoho nebo všech ovladačů z paměti. Také můžete snadno odstranit všechny předem nastavené konfigurace vymazáním paměti. TTP - palmtop programátor TTP TTPA1 Palmtop programátor pro motory typu Neoplus, Neomat, Neomat, Neomat A řídící jednotky Mindy TT0, TT3, TT4, TT5 řízené přes TTBus Adaptér pro nabíjení baterek TTP - technické parametry Napájení (Vdc) 2 AA nabíjecí baterie Napájení (TTPA1) (Vac) 230/50 PC interface RS232 Provozní teplota -20 : +50 Rozměry (mm) 155x95x29 Hmotnost (g) 200 strana 73

25 TTI programovací rozhraní TTI palmtop programátor s rozhraním na bázi Windows TTI Palmtop programátor s rozhraním na platformě Windows pro ovládání řídících jednotek a motorů. Ideální řešení pro Vaši práci. Jednoduché programování a ovládání automatizačních systémů z kanceláře nebo domácnosti. Správa a řízení automatizace prostř. sofistikovaného palmtop programátoru s vlastním SW na bázi Windows. Napájení a komunikace TTI palmtopu s PC probíhá přes USB port. Přehled funkcí Správa databáze provedených instalací a relevantních údajů o klientovi. Ukládání údajů o instalacích trubkových motorů a dálkových ovladačů. Umožňuje vzdálený reset původních nastavení motorů nebo nahrazení dálkového ovladače v případě ztráty/poškození. Snadné připojení nového ovladače do systému zajistí a zobrazí kód dálk. ovladače. Připojení motoru a zobrazení/modifikace uložených příkazových parametrů. Nastavené parametry je možné snadno kopírovat na jiný motor podobného typu. Také je možné poslat přeprogramovaný přijímač klientovi v případě jeho ztráty. (Pokud byl kód tohoto vysílače uložen v palmtopu TTI). Připojení klimat. senzorů větru, deště a slunce. Řízení korektnosti výběru a provedení funkce, grafické zobrazování naměřených hodnot. TTI - palmtopový programátor s rozhraním na platformě Windows TTI Palmtop programátor se softwarovým rozhraním na platformě Windows pro ovládání řídících jednotek a motorů. TTI - technické parametry Napájení (Vdc) přes USB Provozní teplota -20 : +50 Stupeň krytí (IP) 20 Rozměry (mm) 147x74x25 Hmotnost (g) 43 strana 74

26 F210S fotobuňky F210S párové fotobuňky Neoplus MH/LH F210S F210S Synchronizované fotobuňky horizontálně nastavitelné o 210 a vertikálně o 30. Dokonalé řešení pro trubkové motory Neoplus MH a LH Nové, 210 stupňové řešení. Paprsek F210 fotočlánků má rozsah 210 stupňů, díky čemuž zvyšuje bezpečnostní úroveň a zjednodušuje instalaci. Brány a vrata mohou být bezpečně automatizována i tam, kde to dříve bylo velmi obtížné. Vhodné pro všechny typy povrchů a jednoduché na instalaci. Napájení fotobuněk a komunikace jsou umožněny prostř. propojení motorů, resp. řídících jednotek s TTBus systémem použitím jenom dvou vodičů bez potřeby zohlednění polarity. Tlačítka pro OTEVŘÍT-STOP-ZAVŘÍT a odporová lišta 8K2 mohou být připojeny k přijímači fotobuněk (viz obr.) Přelomová technologie. Problém interference mezi senzory a automatická synchronizace mezi několika páry fotočlánků je vyřešená pomocí obvodů proti přesvícení, velký dosah nastavitelný na dvou úrovních, synchroniz. obvody, zaměření pomocí LED pro jednoduchou a bezpečnou instalaci. Malé rozměry: 46x128x45 mm, elektrická zapojení mohou být provedena ze spodní strany boxu. Robustní a odolný polykarbonátový kryt, FA1 antivandal kovový kryt (volitelně). F210S - synchronizované fotobuňky F210S Synchronizované fotobuňky horizontálně nastavitelné o 210 a vertikálně o 30. FA1 FA2 Antivandal kryt pro fotobuňky Upevňovací konzola ke sloupkům MOCF a MOCF2 F210S - technické parametry Napájení (Vdc) přes TTBUS Úhel natočení přib. 210 horizontálně a 30 vertikálně Funkční rozsah (m) 7 Max. rozsah (m) 15 Provozní teplota (C ) -20 : +50 Stupeň krytí (IP) 44 Rozměry (mm) 46x128x45 Hmotnost (g) 230 strana 75

27 TM řídící jednotky TM řídící jednotky pro pohony TOM R TM1T Standardní řídící jednotka pro otevírání a zavírání v přítomnosti obsluhy. Rozšířitelná o přídavné karty. Určená pro třífázové pohony napájené 400 V. TM2T Standardní řídící jednotka pro poloautomatické otevírání a zavírání v přítomnosti obsluhy. Určená pro třífázové pohony napájené 400 V. TM2TPUL Standardní řídící jednotka pro poloautomatické otevírání a zavírání v přítomnosti obsluhy. Určená pro třífázové pohony napájené 400 V. Se zabudovanými ovládacími tlačítky. Elektronické příslušenství TM1C1 přídavná karta pro řídící jednotky řady TM1 pro poloautomatické otevírání a zavírání v přítomnosti obsluhy. Určená pro pohony s mechanickými koncovými spínači TM1C2 přídavná karta pro řídící jednotky řady TM1 pro automatické zavírání s programovatelnou délkou pauzy, možnost připojení bezpečnostních lišt optického typu nebo lišt s trvalým odporem TM1C3 přídavná karta pro řídící jednotky řady TM1 pro ovládání semaforové signalizace ve dvou směrech, ovládání jednoho páru fotočlánků, nainstalovaných na rolovacích mřížích v blízkosti navíjecí hřídele a kontaktu pro nastavení pozice pro otevírání a zavírání TMPUL přídavná ovládací tlačítka pro řídící jednotky řady TM1 TMCEE patice CEE s 1 m dlouhým kabelem strana 76

28 TM doplňky a příslušenství Kabely pro připojení pohonu k řídící jednotce opatřené konektory, pro okamžité použití Pro pohony s mechanickými koncovými spínači TM1CM5 pro řídící jednotky řady TM1. Délka 5 m TM1CM7 pro řídící jednotky řady TM1. Délka 7 m TM1CM11 pro řídící jednotky řady TM1. Délka 11 m TM2CM5 pro řídící jednotky řady TM2. Délka 5 m TM2CM7 pro řídící jednotky řady TM2. Délka 7 m TM1CM11 pro řídící jednotky řady TM2. Délka 11 m Univerzální příslušenství TMSC16 spirálový kabel s 5 vodiči, s konektorem, roztažitelný od 0,8 do 1,6 m, dodávaný včetně průchodky a držáků. Nutný pro zapojení optické bezpečnostní lišty nebo lišty s trvalým odporem TMBOX1 rozvodná krabice určená pro montáž na vrata a pro propojení bezpečnostní lišty a spirálového kabelu. S otvorem pro průchodku TMBOX2 rozvodná krabice určená pro montáž na vrata a pro propojení bezpečnostní lišty a spirálového kabelu. Bez otvoru pro průchodku TMC45 propojovací kabel s konektorem, určený pro rozvodné krabice TMBOX1/ TMBOX2. Délka 4,5 m, nutný pro TMBOX1 a doporučený pro TMBOX2 TMC65 - délka 6,5 m TMC85 - délka 8,5 m TMF pár fotočlánků o průměru 11,5 mm určených pro bezpečnostní lištu optického typu, včetně adaptéru od 11,5 do 22 mm a 7 m dlouhým kabelem. Pro vzdálenost až do 7m (10,5 m s 1 m kabelem) strana 77

29

30 Kování série small Ø 35 mm Série small Ø 35 mm unašeče a adaptéry pro pohony s průměrem 35 mm oktagonála Ø 40 mm, unašeč a adaptér Oktagonála 40 doporučený profil hřídele pro Série small Ø 35 mm konzoly pro pohony s průměrem 35 mm /M6 Sada úchytů a deska s čtvercovým čepem o průměru 10 mm k našroubování Plastová konzola, párová součástka pro Plastová konzola, párová součástka pro strana 79

31 Kování série middle Ø 45 mm Série middle Ø 45 mm unašeče a adaptéry pro pohony s průměrem 45 mm oktagonála Ø 52 mm Oktagonála 52 doporučený profil hřídele pro oktagonála Ø 60 mm Oktagonála 60 doporučený profil hřídele pro oktagonála Ø 70 mm Oktagonála 70 doporučený profil hřídele pro ZF80-kruhový unašeč a adaptér ZF80 doporučený profil hřídele pro kruhový unašeč a adaptér, Ø 70 mm Ogiva 70 doporučený profil hřídele pro Ogiva 70 lomený doporučený profil hřídele pro strana 80

32 Kování série middle Ø 45 mm Série middle Ø 45 mm unašeče a adaptéry pro pohony s průměrem 45 mm kruhový unašeč a adaptér, Ø 70 mm Tondo 80 doporučený profil hřídele pro Ogiva 78 doporučený profil hřídele pro Ogiva 80 lomený doporučený profil hřídele pro Ogiva 78 plochý doporučený profil hřídele pro kruhový unašeč a adaptér, speciální, Ø 70 mm Ogiva 78 speciální doporučený profil hřídele pro strana 81

33 Kování série middle Ø 45 mm Série middle Ø 45 mm konzoly pro pohony s průměrem 45 mm univerzální konzola, 100x100, max. 120 Nm standardní konzola s upevňovacími otvory 6,5 mm seřiditelná konzola s otvorem M plastová konzola, pro pohony do 30 Nm /M6 sada úchytů a deska s čtvercovým čepem o průměru 10 mm s připevňovacími otvory M6, max. 30 Nm konzola pro markýzy konzola 100x100 pro standardní ukončení upevňovací konzola Série middle Ø 45 mm ruční kliky a doplňky pro pohony s průměrem 45 mm ruční klika s hákem, délka = 1500 mm, RAL 7035 (šedá) odblokovací oko, délka = 150 mm kulový čep s okem, úhel ohybu 45, 2 otvory kulový čep s okem, úhel ohybu 90, 4 otvory strana 82

34 Kování série large Ø 58 mm Série large Ø 58 mm unašeče a adaptéry pro pohony s průměrem 58 mm oktagonála Ø 70 mm Oktagonála 70 doporučený profil hřídele pro oktagonála Ø 102 mm Oktagonála 102 doporučený profil hřídele pro ZF80 - kruhový unašeč a adaptér, Ø 80 mm ZF80 doporučený profil hřídele pro Tondo 80 doporučený profil hřídele pro kruhový unašeč a adaptér, Ø 70 mm Tondo 70 doporučený profil hřídele pro kruhový unašeč a adaptér, Ø 78 mm, pro motor Sun Ogiva 78 plochý doporučený profil hřídele pro artikl strana 83

35 Kování série large Ø 58 mm Série large Ø 58 mm konzoly pro pohony s průměrem 58 mm univerzální 100x100 konzola upevňovací konzola pro markýzy boční párová konzola boční konzola Série large Ø 58 mm ruční kliky a doplňky pro pohony s průměrem 58 mm ruční klika s hákem, délka = 1500 mm, RAL 7035 (šedá) odblokovací oko, délka = 150 mm kulový čep s okem, úhel ohybu 45, 2 otvory kulový čep s okem, úhel ohybu 90, 4 otvory strana 84

36 Lamely roleta AR/37 a modifikace Lamely předokenní roleta AR/37 a modifikace ,5 8,5 7,6 AR/37 hliníková lamela vyplněná polyuretanem, perforovaná AR/37N hliníková lamela vyplněná polyuretanem, neperforovaná ESU8x35 koncová lamela vytlačovaná Příslušenství pro instalaci lamel 6, ,5 1, ,8 10 5,3 21 4,4 IS7 koncová těsnící guma pro ESU8x35 SP37 boční aretace pro lamely AR/37 GR53x21 vodící lišta s komůrkou IS3 těsnící guma pro vodící lištu GR53x21 IS10 těsnící kartáč pro vodící lištu GR53x21 GD9 plastové vodítko pro lamely do šířky 9 mm Ø 12 Ø Ø 40 Ø 28 PP12 plastová ucpávka Ø = 12 mm PP14 plastová ucpávka Ø = 14 mm ST40 plastový doraz SF150 boční kryt RT40x0,6 osmihranná hřídel Ø = 40 mm KU40 PVC koncovka hřídele Ø Ø Ø 28 Ø BB12x28 ocelové kuličkové ložisko SS1301 pružinový závěs TP125 posuvná PVC kladka Ø = 125 mm GP40/150 omezující příruba SB45/150 horní skříň strana 85

37 Lamely roleta AR/55 a modifikace Lamely roleta AR/55 a modifikace ,5 13 AR/55 hliníková lamela vyplněná polyuretanem, perforovaná ESU13x50 koncová lamela vytlačovaná Příslušenství pro instalaci lamel 6, ,5 1, ,8 14 5,3 21 4,4 IS7 koncová těsnící guma pro ESU13x50 SP55 boční aretace pro lamely AR/55 GR53x21 vodící lišta s komůrkou IS3 těsnící guma IS10 těsnící kartáč GD14 plastové vodítko Ø 12 Ø Ø Ø 60 Ø PP12 plastová ucpávka Ø = 12 mm PP14 plastová ucpávka Ø = 14 mm SF165 boční kryt RT60x0,8 osmihranná hřídel Ø = 60 mm APB60 regulovatelná koncovka SBB32 držák s ložiskem SB45/165 horní skříň strana 86

38 Lamely roleta AG/77 a modifikace Lamely roleta AG/77 a modifikace , ,2 AG/77 hliníková lamela vyplněná polyuretanem, perforovaná EV/77 hliníková lamela průhledová ESU/77 koncová lamela vytlačovaná ES/77 koncová lamela vytlačovaná Příslušenství pro instalaci lamel 26 5 Ø 14 20, IS1/77 koncová těsnící guma SP/77 boční aretace GR90x35 vodící lišta s komůrkou IS2/77 těsnící guma pro vodící lištu GR90x35 RGH77 vodící kladka (pár) PP14 plastová ucpávka Ø = 14 mm , Ø 42 Ø 12 Ø 12 Ø 70 Ø SF250 boční kryt RT70x1,2 osmihranná hřídel Ø = 70 mm APB70 koncovka hřídele BB42 ocelové kuličkové ložisko SBB42 držák ložiska BB42 SBB32 držák s ložiskem SS1901 pružinový závěs SB45/300 horní skříň strana 87
