ASFALTOVÉ HYDROIZOLACE

Transkript

1 ASFALTOVÉ HYDROIZOLACE Asfaltové hydroizolace jsou určeny pro ochranu stavby proti vlhkosti a vodě, volí se pro svou odzkoušenou dlouholetou životnost, poměrně nízkou hmotnost, jednoduchou montáž, jednoduchou údržbu, cenovou výhodnost a možnost různých variant řešení. 1

2 Základní TYPY ASFALTOVÝCH PÁSŮ A - bez krycí vrstvy asfaltu (jen impregnovaná vložka) R - s krycí asfaltovou vrstvou do 1 mm S - svařovatelné s krycí asfaltovou vrstvou nad 1 mm, většinou o celkové tl. pasu 4mm a více typ A Speciální - jednostranné - např. RJ nebo SJ - pro mechanické kotvení - kombinované - samolepicí - mostové - protipožární - pro zelené střechy - jumbo - mikroventilační s therm proužky typ R a S typ RJ a SJ - bezvložkové 2

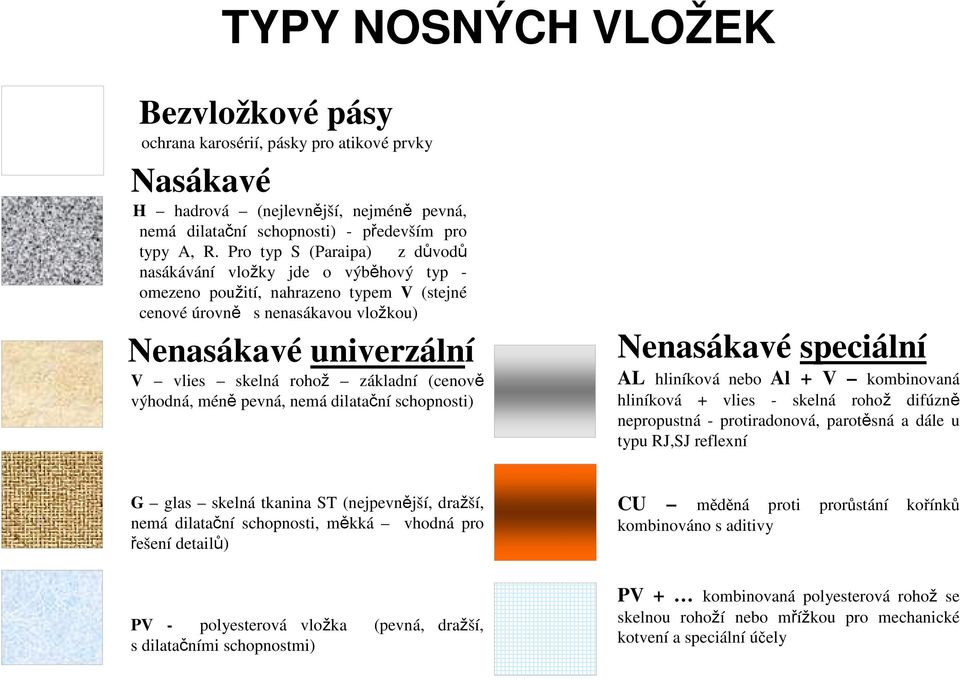

3 TYPY NOSNÝCH VLOŽEK Bezvložkové pásy ochrana karosérií, pásky pro atikové prvky Nasákavé H hadrová (nejlevnější, nejméně pevná, nemá dilatační schopnosti) - především pro typy A, R. Pro typ S (Paraipa) z důvodů nasákávání vložky jde o výběhový typ - omezeno použití, nahrazeno typem V (stejné cenové úrovně s nenasákavou vložkou) Nenasákavé univerzální V vlies skelná rohož základní (cenově výhodná, méně pevná, nemá dilatační schopnosti) Nenasákavé speciální AL hliníková nebo Al + V kombinovaná hliníková + vlies - skelná rohož difúzně nepropustná - protiradonová, parotěsná a dále u typu RJ,SJ reflexní G glas skelná tkanina ST (nejpevnější, dražší, nemá dilatační schopnosti, měkká vhodná pro řešení detailů) CU měděná proti prorůstání kořínků kombinováno s aditivy PV - polyesterová vložka (pevná, dražší, s dilatačními schopnostmi) PV + kombinovaná polyesterová rohož se skelnou rohoží nebo mřížkou pro mechanické kotvení a speciální účely 3

4 TYPY KRYCÍ VRSTVY ASFALTŮ Základním materiálem pro střešní a izolační pásy je asfalt (bitumen), který je jedním z nejstarších stavebních materiálů. Nerozpouští se ve vodě, je odolný vůči org. a anorg. solím, agresivní vodě, kyselině uhličité, alkalickým látkám, snadno se zpracovává. Pro pásy se používá : oxidovaný asfalt pro klasické pásy cenově výhodný, méně pevný, nemá dilatační schopnost modifikovaný asfalt pro modifikované pásy-přidaná přísada-modifikátor-výrazně zlepšuje parametry pásu, je dražší. Typ modifikace : elastomery SBS (styren-butadien-styren) nebo-li kaučukem je prováděna při požadavku na extrémní pevnost a tažnost (dilatační schopnost), výrazně zvýšenou stabilitu za studena a na zlepšenou stabilitu za tepla - plastomery - APP (ataktický polypropylen) je prováděna při požadavku na extrémní stabilitu za tepla i s funkcí UV filtru a na zvýšenou pevnost, tažnost a zlepšenou stabilitu za studena 4

5 ASFALTOVÉ SMĚSI Tepelná stabilita za studena za tepla rozsah plasticity oxidované 0 C + 70 C 70 C elastomerické -25 C +100 C 125 C plastomerické -15 C +130 C 135 C směsné kopolymery -35 C +130 C 165 C 140 Rozsah tepelné stability podle druhu použitého asfaltu C Oxidovaný SBS APP Kopolymery oxidované SBS APP kopolymery výhody nízká cena vratná deformace extrémní stálost vratná deformace a výborná ohebnost za tepla výborná stálost za za studena zvýšená přilnavost tepla i za studena nevýhody nízká pevnost nižší stálost za tepla nevratná deformace vysoká cena téměř žádná nutnost dodržení dilatační schopnost náročnějších podmínek montáže tažnost 2% až 1 000% cca 100% cca % 5

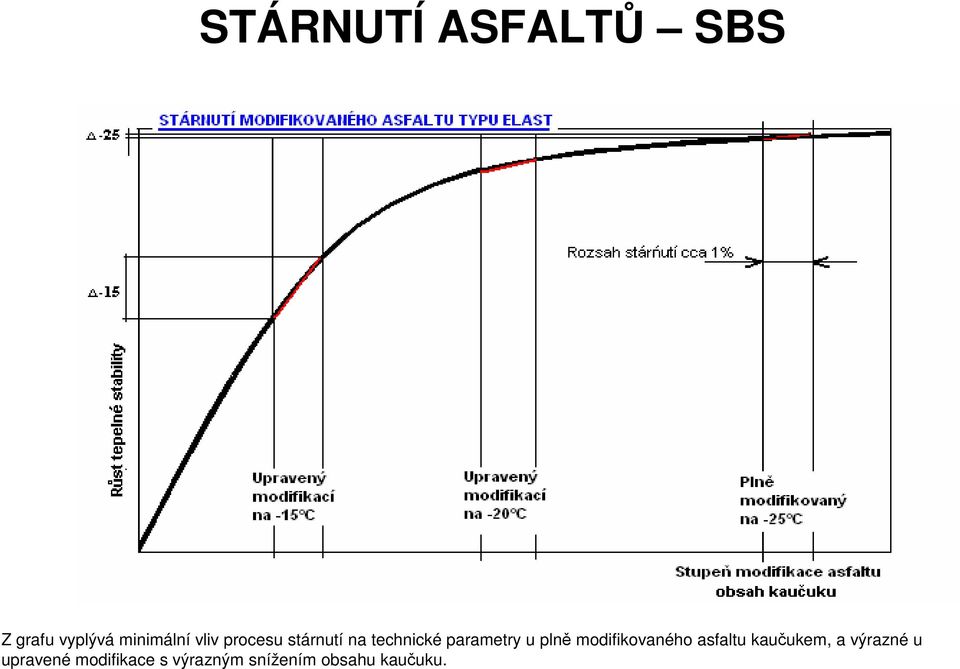

6 STÁRNUTÍ ASFALTŮ SBS Z grafu vyplývá minimální vliv procesu stárnutí na technické parametry u plně modifikovaného asfaltu kaučukem, a výrazné u upravené modifikace s výrazným snížením obsahu kaučuku. 6

7 TYPY SEPARACÍ A OCHRANY POVRCHU Separace snižují proces stárnutí asfaltu, snižují možnosti mechanického poškození, působí jako ochrana proti přelétavému ohni, sálavému teplu a ultrafialovému záření, při skladování zamezují slepení jednotlivých vrstev nebo jsou pasy určeny k použití přímo jako separační pás : Jemnozrnný písek většinou horní strana pasu PE fólie natavitelná většinou spodní strana pasu především u svařovatelných pásů Hrubozrnná barevná břidlice - color-horní posyp, funkční jako UV filtr uzavíracího pásu střešního souvrství (červený, přírodní, zelený,..) Mikroventilační úprava např. jednostranný polyesterový pás typu SAN nebo pás typu VENT s natavitelnými proužky sfaltu Silikonová fólie snímatelná folie pro samolepicí pásy a pásky Další ochranou povrchu pasů jsou - ochranný násyp štěrku, dlažba, ochranný reflexní nátěr, termoizolační vrstva (obrácená střecha), zeleň,.. 7

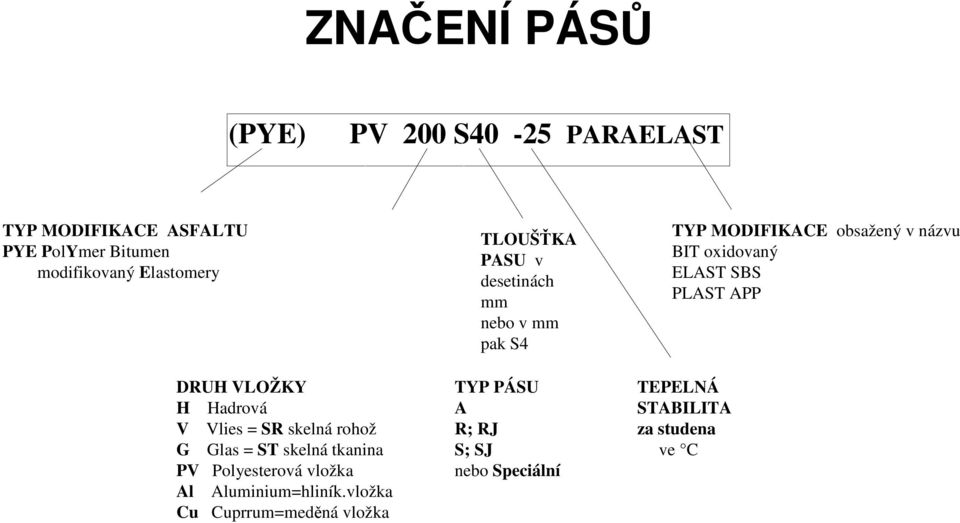

8 ZNAČENÍ PÁSŮ (PYE) PV 200 S40-25 PARAELAST TYP MODIFIKACE ASFALTU PYE PolYmer Bitumen modifikovaný Elastomery PYP PolYmer Bitumen modifikovaný Plastomery VÁHA ROHOŽE v g/m 2 kromě V13 TLOUŠŤKA PASU v desetinách mm nebo v mm pak S4 TYP MODIFIKACE obsažený v názvu BIT oxidovaný ELAST SBS PLAST APP DRUH VLOŽKY H Hadrová V Vlies = SR skelná rohož G Glas = ST skelná tkanina PV Polyesterová vložka Al Aluminium=hliník.vložka Cu Cuprrum=meděná vložka TYP PÁSU A R; RJ S; SJ nebo Speciální TEPELNÁ STABILITA za studena ve C 8

9 ZÁKLADNÍ TECHNICKÉ PARAMETRY Jsou zásadní při volbě druhu materiálu z hlediska životnosti jednotlivých komponent hydroizolační skladby TLOUŠŤKA PÁSU Základní parametr určující životnost jednotlivých vrstev hydroizolačního souvrství, měří se speciálními měřidly s talířkovými kontakty. TAHOVÉ VLASTNOSTI - pevnost Nejdůležitější parametr pásu. Měří se v podélném a příčném směru na trhacím stroji a dosahuje hodnot od stovek do tisíce N/5 cm. TEPELNÁ STABILITA ohebnost za nízkých teplot Vzorek se ohýbá přes trn za nízkých teplot a zjišťuje se údaj ve C, kdy ještě nevzniknou trhlinky na vzorku. ROMĚRY PÁSU - délka a šířka Měří se ocelovými metry. Tolerance ±10 mm je u běžné šířky 1 m a ±50 mm u běžných délek 5, 7,5, 10 m. TAHOVÉ VLASTNOSTI - tažnost Tahové vlastnosti vyjádřené prodloužením v % při přetržení pásu na trhacím stroji. Údaj o dilatačních schopnostech v podélném a příčném směru. TEPELNÁ STABILITA zaručená stékavost Vzorek se zavěsí na dobu 2 hod. do pece a měří se rozměrové odchylky, kdy ještě nepřekročí +2 mm je stanovena hodnota ve C teplota stékavosti.- 9

10 VEDLEJŠÍ A DOPLŇKOVÉ PARAMETRY BOD MĚKNUTÍ KRYCÍ VRSTVY Teplota ve C, při které propadne asfaltem kroužkem kulička samovolně. Jde o zkoušku KK kroužek-kulička. TAHOVÉ VLASTNOSTI smyková oddolnost ve spoji Tahová síla pro roztržení nebo oddělení natavených nebo slepených pásů ve spoji v N/5 cm. Dtto Odolnost proti odlupování ve spojích pro mechanicky kotvené pásy. PŘILNAVOST POSYPU U pásů opatřených hrubozrnným posypem se extrahuje a na sítu se zjistí množství posypu v g/m², povrch druhého vzorku se kartáčuje za stanovených podmínek, okartáčovaný posyp se zváží a určí se úbytekv %. KONTROLA VZHLEDU Vizuální kontrola obou stran povrchu pásu. Hledají se puchýřky, praskliny, otvory, lysinky. DOPLŇKOVÉ UKAZATELE ROZMĚROVÁ STÁLOST Plošná hmotnost nosné vložky v g/m² Plošná hmotnost pásu v g/m² Max.množství plniv a posypů v % Min. množství asfaltu v g/m² Nepropustnost proti vodě po dobu 24 hod. Nasákavost po 30 dnech Měří se protažení nebo smrštění především pásů s polyesterovou vložkou při působení teploty 80 C po dobu 24 hod. Určí se % změn. Statické přemostění trhlin při 10 C u modifikovaných pásů Hodnota přilnavosti k podkladu Penetrace asfaltu Viskozita asfaltu SPECIÁLNÍ UKAZATELE Difúze vodní páry Odolnost proti protrhávání protrhávání u dříku hřebíku Součinitel difúze radonu Tvarová stálost při cyklických změnách pásy s krycí nebo nosnou kovovou vložkou 10

11 SKLON STŘECH A TYP KRYTINY Třídění podle hydroizolačního hlediska ochrana před vlivy atmosférické, povrchové, provozní (účelové nebo technologické) vody ve všech skupenstvích a její odvod většinou mimo objekt Sklon střechy Typ krytiny Povlaková krytina je vodotěsná celistvá a spojitá vrstva a skládá se z pasů (asfaltových, fóliových) nebo je bezešvá (nátěry, nástřiky) Skládaná krytina není vodotěsná. Sklonem, přesahem a tvarováním zajišťuje vodonepropustnost. Skládá se s plošných tvarových dílců s přesahem nebo na drážku a pero. 11

12 TEPLOTNĚ VLHKOSTNÍ HLEDISKO kombinaci variant vrstev hydroizolační vrstvy s tepelnou izolací ovlivňuje teplota a relativní vlhkost vnitřního prostředí Jednoplášťové Inverzní Dvouplášťové 12

13 Terminologie asfaltových hydroizolací OBSAH PARABIT Technologies, s.r.o. Ing.Jan Pařík, mobil Hroznětín únor Asfaltové hydroizolace 2 Typy asfaltových pásů 3 Typy nosných vložek 4 Typy krycí vrstvy asfaltů 5 Asfaltové směsi 6 Stárnutí asfaltů typu elast 7 Typy separací a ochrany povrchu 8 Značení pásů 9 Základní technické parametry 10 Vedlejší a doplňkové parrametry 11 Sklon střech a typ krytin 12 Teplotně vlhkostní hledisko 13
