Intenzívní substrát Optigrün Typ i

Transkript

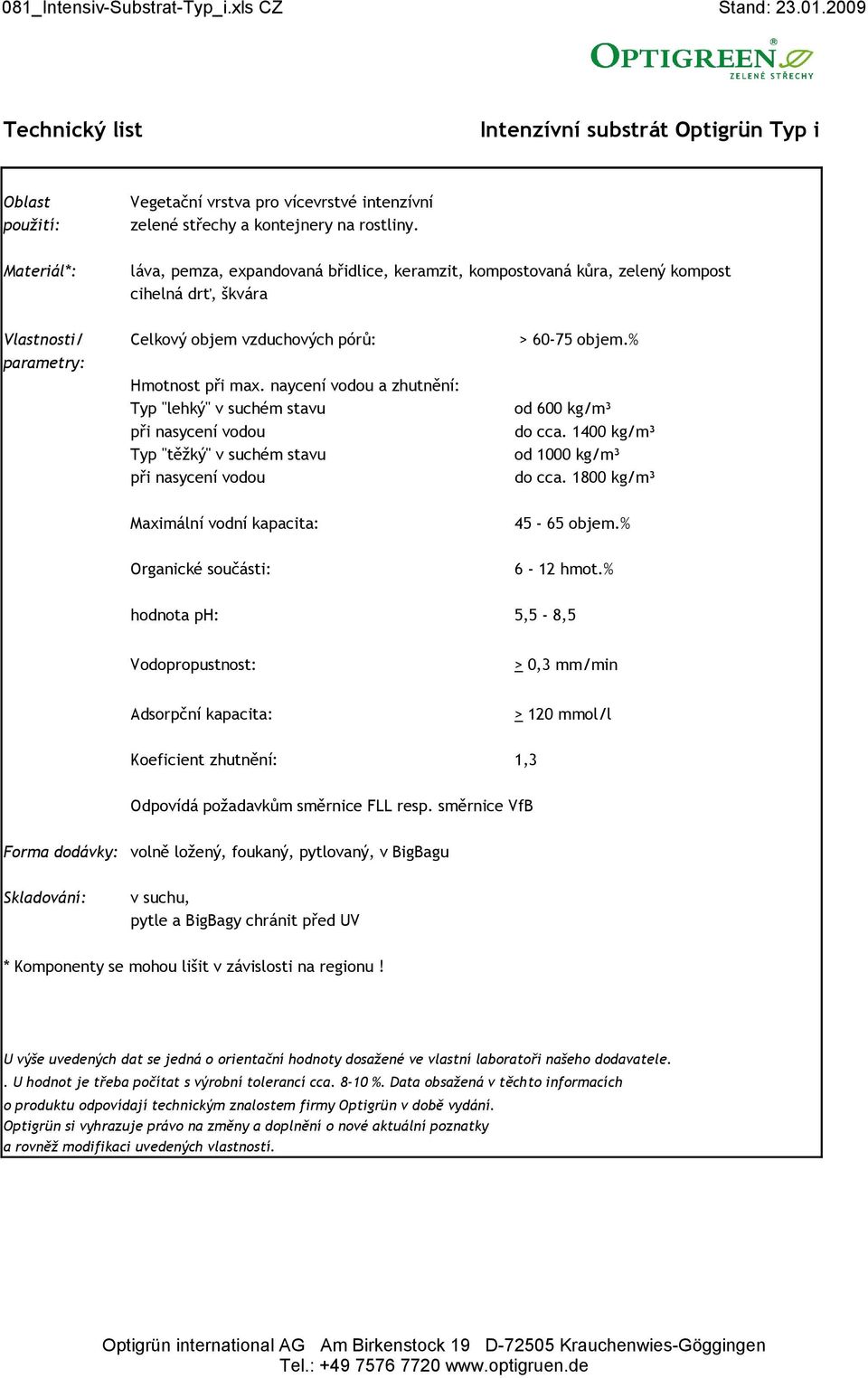

1 081_Intensiv-Substrat-Typ_i.xls CZ Stand: Intenzívní substrát Optigrün Typ i Oblast použití: Vegetační vrstva pro vícevrstvé intenzívní zelené střechy a kontejnery na rostliny. Materiál*: láva, pemza, expandovaná břidlice, keramzit, kompostovaná kůra, zelený kompost cihelná drť, škvára Vlastnosti/ Celkový objem vzduchových pórů: > objem.% parametry: Hmotnost při max. naycení vodou a zhutnění: Typ "lehký" v suchém stavu od 600 kg/m³ při nasycení vodou do cca kg/m³ Typ "těžký" v suchém stavu od 1000 kg/m³ při nasycení vodou do cca kg/m³ Maximální vodní kapacita: objem.% Organické součásti: 6-12 hmot.% hodnota ph: 5,5-8,5 Vodopropustnost: > 0,3 mm/min Adsorpční kapacita: > 120 mmol/l Koeficient zhutnění: 1,3 Odpovídá požadavkům směrnice FLL resp. směrnice VfB volně ložený, foukaný, pytlovaný, v BigBagu v suchu, pytle a BigBagy chránit před UV * Komponenty se mohou lišit v závislosti na regionu!.

2 083_Rasensubstrat-Typ_R.xls CZ Stand: Trávníkový substrát Optigreen Typ R Oblast použití: Vegetační vrstva pro vícevrstvé intenzívní zelené střechy s pobytovým trávníkem Materiál*: láva, pemza, expandovaná břidlice, písky, kompostovaná kůra, zelený kompost, atd.* Vlastnosti/ Celkový objem vzduchových pórů: > 60 objem.% parametry: Hmotnost při max. vodní kapacitě a zhutnění: za sucha od 1000 kg/m³ při nasycení vodou do cca kg/m³ Maximální vodní kapacita: >= 30 objem.% Organické součásti: 1-3 hmot.% hodnota ph: 5,5-7,5 Vodopropustnost: > 1 mm/min Adsorpční kapacita: > 80 mmol/l Koeficient zhutnění: 1,2 Odpovídá požadavkům profilu Optigreen volně ložený a v BigBagu; ve speciálních případech lze foukat v suchu, BigBagy chránit před UV * Komponenty se mohou lišit v závislosti na regionu!.

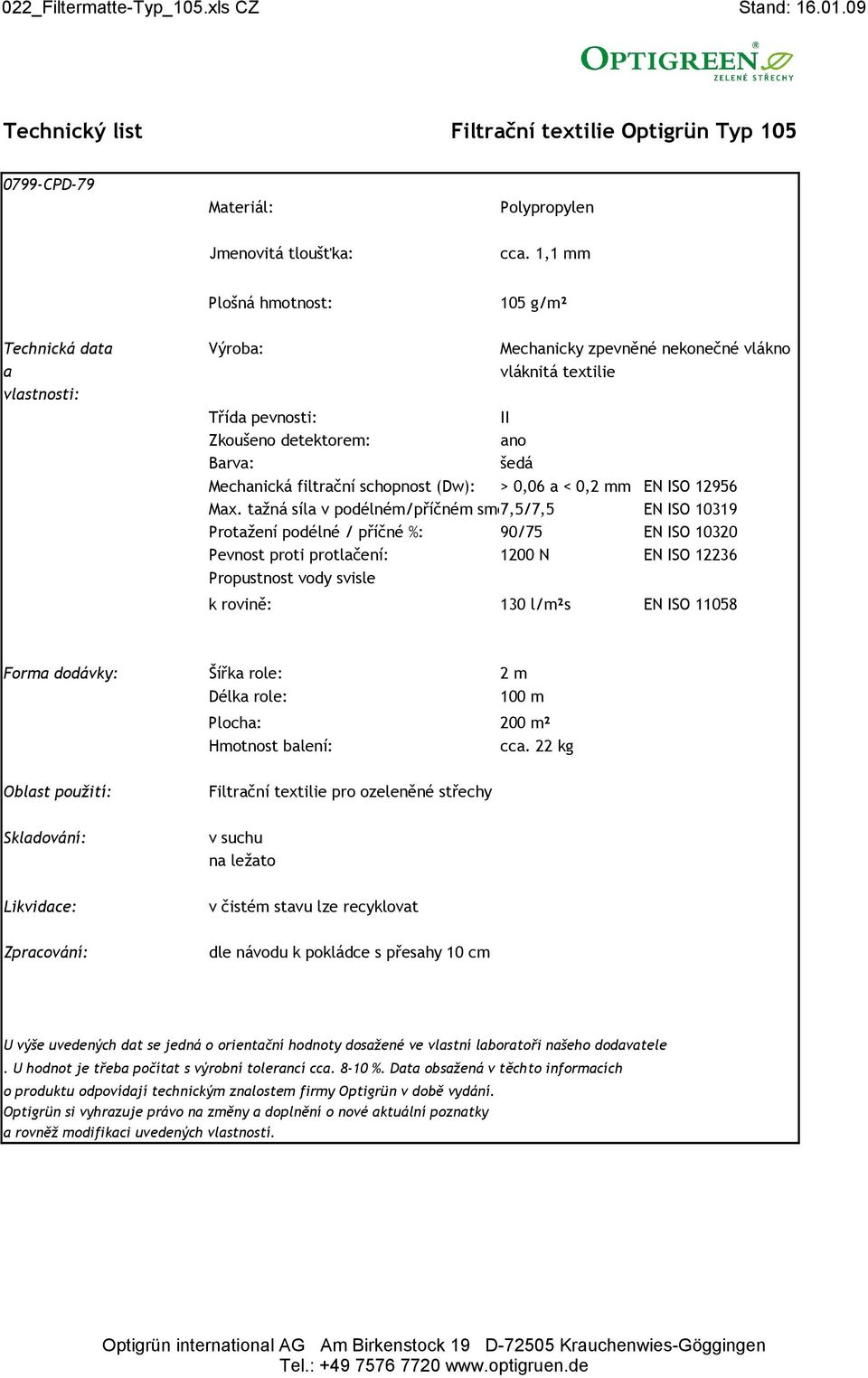

3 022_Filtermatte-Typ_105.xls CZ Stand: Filtrační textilie Optigrün Typ CPD-79 Polypropylen Jmenovitá tloušťka: cca. 1,1 mm Plošná hmotnost: 105 g/m² Technická data Výroba: Mechanicky zpevněné nekonečné vlákno a vlastnosti: vláknitá textilie Třída pevnosti: II Zkoušeno detektorem: ano šedá Mechanická filtrační schopnost (Dw): > 0,06 a < 0,2 mm EN ISO Max. tažná síla v podélném/příčném směru 7,5/7,5 kn/m: EN ISO Protažení podélné / příčné %: 90/75 EN ISO Pevnost proti protlačení: 1200 N EN ISO Propustnost vody svisle k rovině: 130 l/m²s EN ISO Šířka role: Délka role: 2 m 100 m Plocha: 200 m² Hmotnost balení: cca. 22 kg Filtrační textilie pro ozeleněné střechy v suchu na ležato Likvidace: v čistém stavu lze recyklovat Zpracování: dle návodu k pokládce s přesahy 10 cm

4 071_Draenschicht-Typ_Perl_8-16-BS.xls CZ Stand: Drenážní násyp Optigrün Typ Perl 8/16 - BS Drenážní vrstva pro intenzívní zelené střechy a kontejnery na rostliny s akumulací vody v drenážní vrstvě Částečně drcená expandovaná břidlice frakce 8-16 mm se speciálním zrnitostním složením kvůli lepší kapilaritě a schopnosti zadržovat vodu. Vlastnosti/ Hmotnost při max. vodní kapacitě parametry: a zhutnění: cca. 890 kg/m³ Hmotnost za sucha: cca. 750 kg/m³ Maximální vodní kapacita: 9,5 objem.% hodnota ph: 8,5 Obsah solí: 0,79 g/l Vodopropustnost: více než 600 mm/min Koeficient zhutnění: 1,1 Odolnost proti mrazu: podle DIN 4226/3 Stlačení při tlaku 500 KN/m²: cca. 5 % Pevnost zrna dle DIN 4262 část 3: 6,12 N/mm² Odpovídá požadavkům směrnice FLL resp. směrnice VfB volně ložený, foukaný, pytlovaný, v BigBagu v suchu, pytle a BigBagy chránit před UV

5 062_Triangel-Wasserleitsystem.xls CZ Stand: Drenážní systém Optigrün Triangel Odvodňovací profil: Recyklovaný tvrzený plast černá = profily a příslušenství Tvary: Odvodňovací T-kusy profily Velikost/rozměry: Výška: cca. 50 mm cca. 50 mm Délka: mm Hmotnost cca.: 0,5 kg/kus 0,2 kg/kus Ostatní příslušenství: Uzavírací prvek Potřeba materiálu pro připojení k jedné střešní vpusti na ploše cca. 200 m²: - 1 kontrolní šachta s víkem - 4 T-kusy - 24 bm odvodňovacích profilů - 8 uzavíracích kusů Pokládka: viz návod k pokládce Jako drenážní systém na podporu odvodnění drenážní vrstvy a vrstvy substrátu - dle směrnice pro pokládku Optigrün

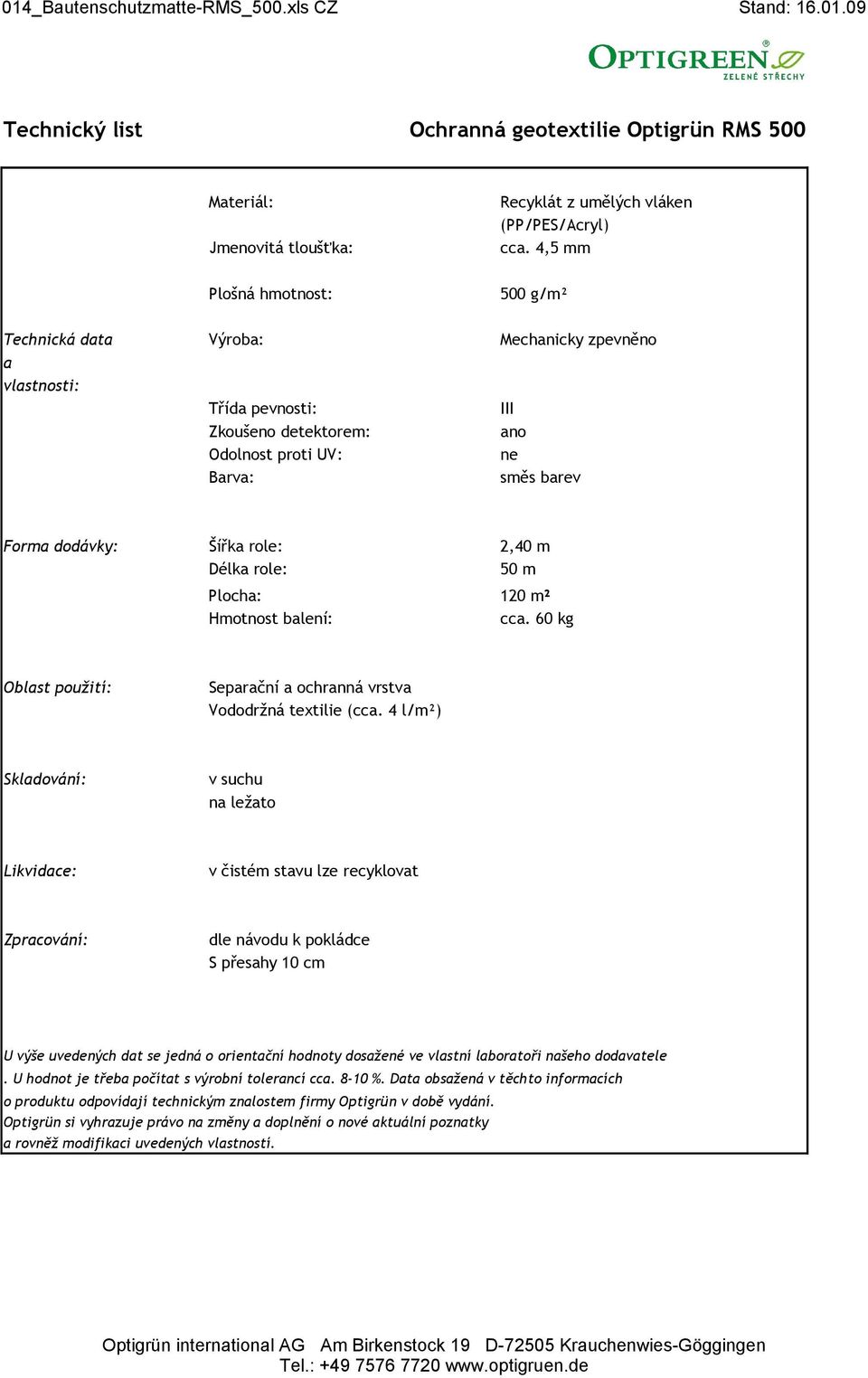

6 014_Bautenschutzmatte-RMS_500.xls CZ Stand: Ochranná geotextilie Optigrün RMS 500 Jmenovitá tloušťka: Recyklát z umělých vláken (PP/PES/Acryl) cca. 4,5 mm Plošná hmotnost: 500 g/m² Technická data Výroba: Mechanicky zpevněno a vlastnosti: Třída pevnosti: Zkoušeno detektorem: III ano Odolnost proti UV: ne směs barev Šířka role: Délka role: 2,40 m 50 m Plocha: 120 m² Hmotnost balení: cca. 60 kg Separační a ochranná vrstva Vododržná textilie (cca. 4 l/m²) v suchu na ležato Likvidace: v čistém stavu lze recyklovat Zpracování: dle návodu k pokládce S přesahy 10 cm

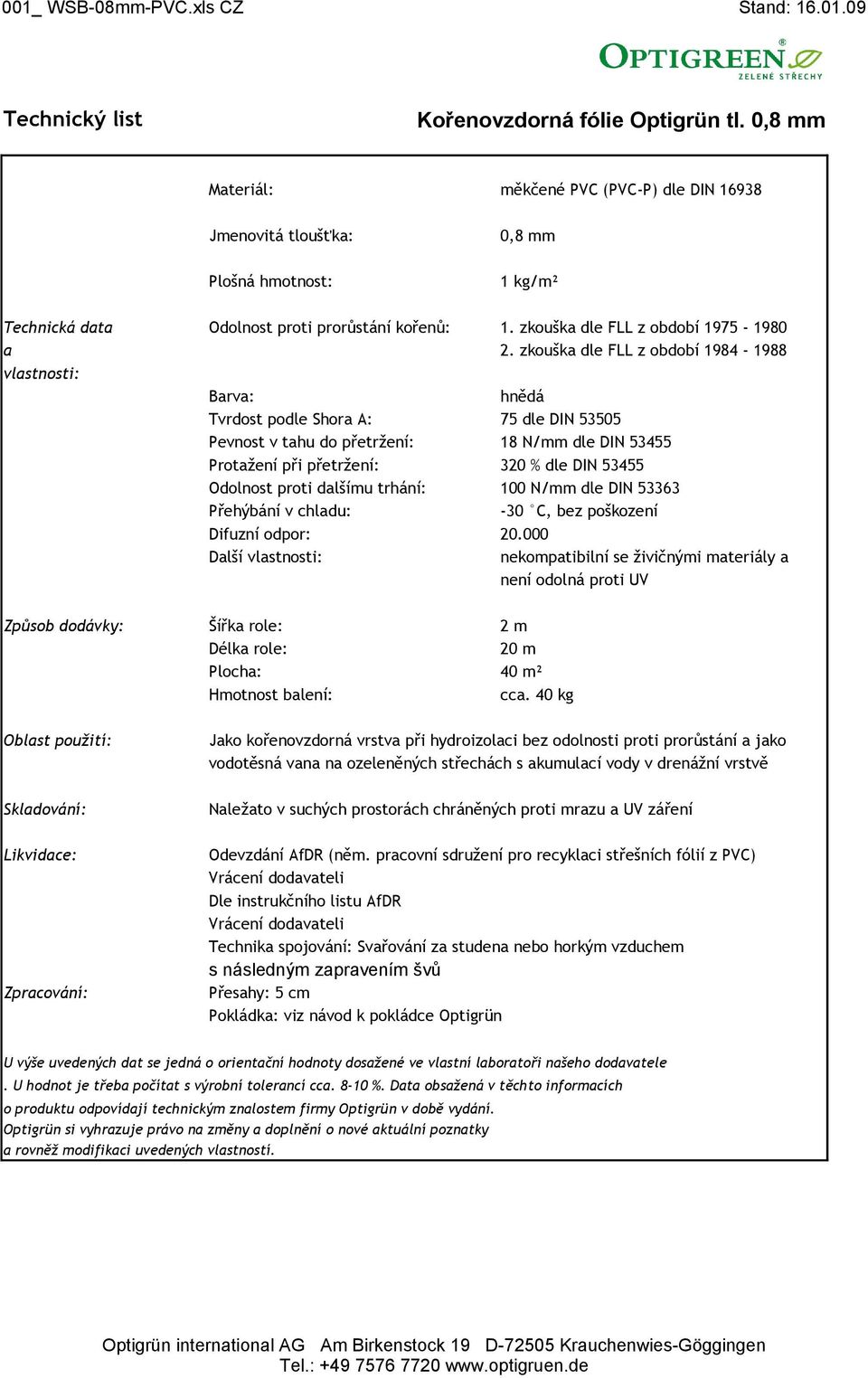

7 001_ WSB-08mm-PVC.xls CZ Stand: Kořenovzdorná fólie Optigrün tl. 0,8 mm měkčené PVC (PVC-P) dle DIN Jmenovitá tloušťka: Plošná hmotnost: 0,8 mm 1 kg/m² Technická data Odolnost proti prorůstání kořenů: 1. zkouška dle FLL z období a vlastnosti: 2. zkouška dle FLL z období hnědá Tvrdost podle Shora A: 75 dle DIN Pevnost v tahu do přetržení: 18 N/mm dle DIN Protažení při přetržení: 320 % dle DIN Odolnost proti dalšímu trhání: 100 N/mm dle DIN Přehýbání v chladu: -30 C, bez poškození Difuzní odpor: Další vlastnosti: nekompatibilní se živičnými materiály a není odolná proti UV Způsob dodávky: Šířka role: Délka role: Plocha: Hmotnost balení: 2 m 20 m 40 m² cca. 40 kg Likvidace: Zpracování: Jako kořenovzdorná vrstva při hydroizolaci bez odolnosti proti prorůstání a jako vodotěsná vana na ozeleněných střechách s akumulací vody v drenážní vrstvě Naležato v suchých prostorách chráněných proti mrazu a UV záření Odevzdání AfDR (něm. pracovní sdružení pro recyklaci střešních fólií z PVC) Vrácení dodavateli Dle instrukčního listu AfDR Vrácení dodavateli Technika spojování: Svařování za studena nebo horkým vzduchem s následným zapravením švů Přesahy: 5 cm Pokládka: viz návod k pokládce Optigrün

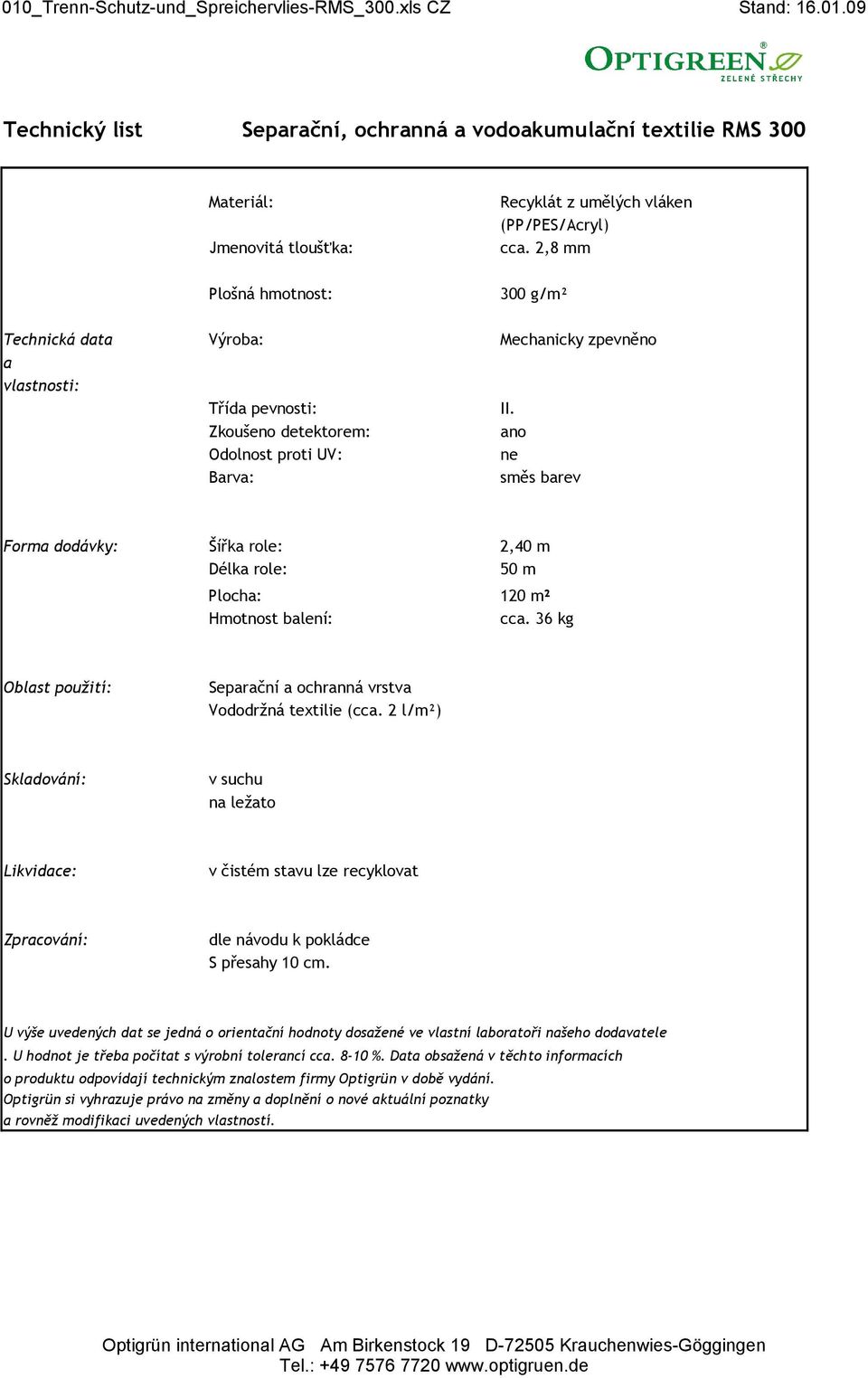

8 010_Trenn-Schutz-und_Spreichervlies-RMS_300.xls CZ Stand: Separační, ochranná a vodoakumulační textilie RMS 300 Jmenovitá tloušťka: Recyklát z umělých vláken (PP/PES/Acryl) cca. 2,8 mm Plošná hmotnost: 300 g/m² Technická data Výroba: Mechanicky zpevněno a vlastnosti: Třída pevnosti: Zkoušeno detektorem: II. ano Odolnost proti UV: ne směs barev Šířka role: Délka role: 2,40 m 50 m Plocha: 120 m² Hmotnost balení: cca. 36 kg Separační a ochranná vrstva Vododržná textilie (cca. 2 l/m²) v suchu na ležato Likvidace: v čistém stavu lze recyklovat Zpracování: dle návodu k pokládce S přesahy 10 cm.
