1 VNITŘNÍ PROSTŘEDÍ STAVEB zkušenosti z praxe TEPNY DOMU 2017 září 2017

2 IDEÁLNÍ SPOJENÍ SYSTÉMŮ V JAKÉKOLI STAVBĚ

3 Každý prostor, kde žijí lidé musí zajišťovat zejména : zdravotně nezávadné prostředí tepelnou pohodu dostatečný komfort bezpečnost Jaké jsou nástroje k dosažení kvality vnitřního prostředí? souhrn technických norem a předpisů souhrn hygienických předpisů souhrn zákonů a vyhlášek České republiky zaručená odbornost a způsobilost projektantů a montážních firem kvalitní a odpovědná údržba i obsluha technických zařízení zajišťujících kvalitu vnitřního prostředí odpovědnost vlastníků využívání všech poznatků moderní vědy a techniky

4 CO VŠE SE PODÍLÍ NA KOMFORTU BYDLENÍ, CO VŠE ČLOVĚK VNÍMÁ? TEPLO OBSAH ŠKODLIVÝCH LÁTEK CHLAD STAVBA PRO POBYT OSOB, BYTOVÝ DŮM OBSAH CO 2 TEPLÁ VODA VLHKOST

5 ZDROJ TEPLA dálkové vytápění (nezvratný dodavatel) elektrické vytápění, akumulační vytápění plynová kondenzační kotelna tepelné čerpadlo solární systémy geotermální systémy PŘEDÁNÍ TEPLA otopná tělesa nejčastěji stávající plošné vytápění (podlahové, stěnové, stropní) vhodné i pro chlazení bytové předávací stanice ve spojení s tělesy nebo plošným vytápěním teplovzdušné vytápění vhodné i pro chlazení kombinace uvedených

6 Nejčastěji využívaný zdroj tepla plynová kotelna (nový zdroj, oprava, rekonstrukce - bude to jen výměna kotle?) kondenzační kotle dnes již nutnost řešení odvodu spalin a komína - přizpůsobení kondenzaci řešení odvodu a úpravy kondenzátu řešení distribuce tepla stávající rozvody, řešení hydrauliky, vyvážení řešení kvality vody pro otopnou soustavu oddělení kotlových okruhů řešení přípravy teplé vody řešení regulace, obsluha, dálkový dohled ČSN EN Navrhování tepelných soustav ČSN EN Výpočet tepelného výkonu ČSN Plynové kotelny ČSN Projektování a montáž tepelných soustav ČSN Tepelná ochrana budov

7 ODBĚRNÍ PLYNOVÉ ZAŘÍZENÍ Zdroj tepla s kotli o výkonu jednoho kotle menším nebo rovném 50 kw a součtovém výkonu max. 100 kw PLYNOVÁ KOTELNA III. KATEGORIE Zdroj tepla s kotli o výkonu jednoho kotle větším než 50 kw a součtovém výkonu nad 100 kw do 500 kw včetně. Jak velký je rozdíl mezi odběrním zařízením zdrojem s výkonem 100 kw a kotelnou s výkonem 110kW? Legislativní ano, ale z hlediska provozu a bezpečnosti?

8 KOTELNA III. kat 145 kw. Dvojice kotlů s modulací výkonu do společného rozvodu, hydraulický oddělovač, příprava teplé vody přes deskový výměník, směšovaný okruh, elektronicky řízené čerpadlo OS, elektronicky řízená čerpadla kotlů OPZ 99 kw Dvojice kotlů s modulací výkonu do společného rozvodu, hydraulický oddělovač, příprava teplé vody přes deskový výměník, směšovaný okruh, elektronicky řízené čerpadlo OS, elektronicky řízená čerpadla kotlů

9 OBĚHOVÁ VODA ZANEDBÁVANÝ PROBLÉM moderní kondenzační kotle se vyznačují vysokým tokem tepla přestupní plochou oběhová voda je elektrolyt, ve kterém jsou ponořeny všechny kovy soustavy včetně kotle (ů) se zvyšující se vodivostí se zvyšuje nebezpečí poškození soustavy se zvyšující se tvrdostí vody se zhoršuje přestup tepla z kotle vysoké nebo nízké ph může způsobit rozpouštění soustavy pevné nečistoty zhoršují průtok a zanášejí kotel úprava plnící a oběhové vody je nezbytná nestačí jednoduché změkčení, je nutná demineralizace, nebo tlakové oddělení zdroje tepla od stávajících rozvodů ČSN EN kvalita vody pro vodotrubné kotle VDI 2035 ČSN ne pro kotle a rozvody z hliníkových slitin

10

11 PŘÍPRAVA TEPLÉ VODY - KOMFORT klasická příprava v zásobníkovém ohřívači s trubkovou vložkou příprava optimalizovanou sestavou deskového výměníku a akumulační nádoby řešení cirkulace, časový a teplotní program, vyvážení krátkodobé maximum x celodenní spotřeba = akumulace x výkon zanedbávaná kvalita a čistota vstupní vody stav tepelných izolací stav rozvodů vody ČSN ČSN EN směrnice ES 813/2013?? přehled skutečné denní spotřeby??

12 PLNÍCÍ SYSTÉM objem litrů, cirkulační čištění deskového výměníku. 3 x vyšší výkon v přípravě teplé vody LEŽATÝ ZÁSOBNÍK objem litrů, městská voda, stav po čtyřech letech provozu.

13 Stanovení parametrů zařízení pro přípravu teplé vody Typ zásobníku Plnící zásobník Objem zásobníku 800 litrů Typ objektu Bytový dům Potřebný výkon 80 kw Teplota otopné vody 60 C Skutečné směr. čís. 41 NL Teplota vratné z cirkulace 45 C Směrné číslo žádané [NL] 40 - žádaná skutečné hodnoty odběrný čas [minut] výkon [kw] žádaný výkon [kw] skutečný litrů [60 C] litrů [60 C] litrů [45 C] NL skutečné REZERVA [%] , , , , ,3 6,5 hod

14 POVINNOSTI PROVOZOVATELŮ ZDROJŮ (osoby odpovědné, odpovědné obsluhy, smluvní obsluhy ) provozovatel je plně odpovědný za bezpečnost jím provozovaného vyhrazeného technického zařízení (jmenovaná osoba odpovědná za provoz pravidelný servis zařízení (emisní měření, kontrola technického stavu, kontrola kvality oběhové vody ) servis a údržba ostatních periferií revize plynových zařízení revize tlakových zařízení revize elektrických zařízení kontrola (cejchování) snímačů úniku plynu odborná prohlídka kotelny kontrola odvodu spalin kontrola hasebních prostředků kontrola úniku plynu

15 PŘEDÁNÍ TEPELNÉHO ZDROJE PO ZHOTOVENÍ (provozovatel - montážní firma dodavatelé servisní firma obsluha) kompletní dodávka včetně projektové dokumentace skutečného provedení proplach soustavy a naplnění upravenou vodou zprávy o provedení všech předepsaných zkoušek a revizí veškeré dokumentace k zařízení revizní knihy a podklady pro provozní řád topná, případně i dilatační zkouška seřízení a nastavení zařízení včetně příslušných protokolů s hodnotami nastavení optimalizace provozu, způsob provedení, doba trvání návrh smlouvy k servisu, obsluze prokazatelné seznámení obsluh se zařízením

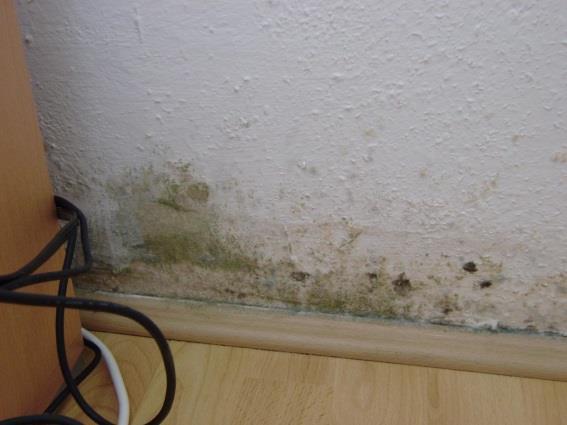

16 CO DÝCHÁME? Bydlíme komfortně? zateplením a výměnou oken se podstatně změnily podmínky v obytném prostoru (Syndrom nemocného domu?) chybí minimální větrání spárovou průvzdušností oken zvyšuje se vlhkost v prostoru, zvyšuje se možnost tvorby plísní zvyšuje se obsah CO 2 v prostoru, klesá pozornost, možnost bolesti hlavy větrání kuchyní většinou pouze prostřednictvím digestoře větrání WC většinou pouze odtahovým ventilátorem ČSN EN Z1 Větrání budov stanovení výkonových kritérií

17 JEDNODUCHÝ PRAKTICKÝ PŘÍKLAD: 40 bytů, plocha cca 2800 m 2, objem cca m 3 x 0,3 = m 3 /h 130 bydlících x 25 = m 3 /h centrální jednotka s výkonem m 3 /h vyhoví požadavkům uvedeným v tabulce z EN

18 TEPLOTA A VLHKOST VZDUCHU tepelná pohoda je závislá na teplotě vzduchu, teplotě stěn, stropů a podlah a vlhkosti vzduchu

19 SLOŽENÍ VZDUCHU pobytem a činností osob se zvyšuje vlhkost obytného prostoru přítomnost některých předmětů zvyšuje obsah škodlivin pobytem osob se zvyšuje obsah CO 2 v obytném prostoru přirozeným větráním okny se zvyšuje množství pevných nečistot vnikajících nekontrolovaně do prostoru, zvyšují se emise hluku důležitým faktorem je rychlost proudění vzduchu - průvan (>0,2 m/s)

20 JAK ZAJISTIT VĚTRÁNÍ PROSTORU? otevřeme okna uniká teplo, vniká venkovní hluk, prach, nečistoty, vše představuje značný diskomfort použijeme jednoduchou větrací jednotku uniká teplo použijeme větrací jednotku se zpětným ziskem tepla diskomfort je odstraněn centrální zařízení jeden přístroj, objektové rozvody celý objekt, rozvody a jednotka pro každé podlaží, možnost podpůrného vytápění dodávaným předehřívaným vzduchem decentrální zařízení přístroj pro každý větraný prostor, bez rozvodů, rekuperace tepla,

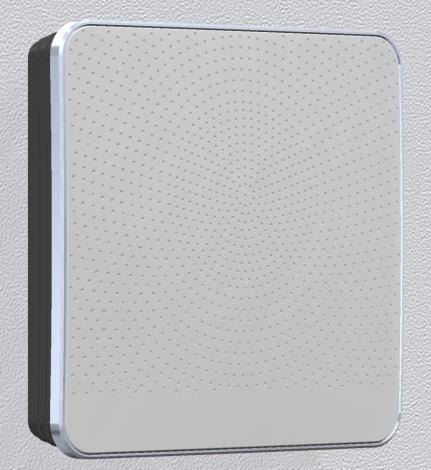

21 DECENTRÁLNÍ JEDNOTKA Kompaktní větrací jednotka se zpětným ziskem tepla. Jeden ventilátor s oddělenou dvojicí oběžných kol, plastový výměník, extrémně tichý chod. Instalace přes obvodovou stěnu. Filtr přiváděného i vystupujícího vzduchu.

22 CENTRÁLNÍ JEDNOTKA STŘEDNÍHO VÝKONU Kompaktní větrací jednotka se zpětným ziskem tepla s protiproudým výměníkem, výkon m 3 /hod, výška od 370 do 500 mm Namontuj, připoj, spusť.

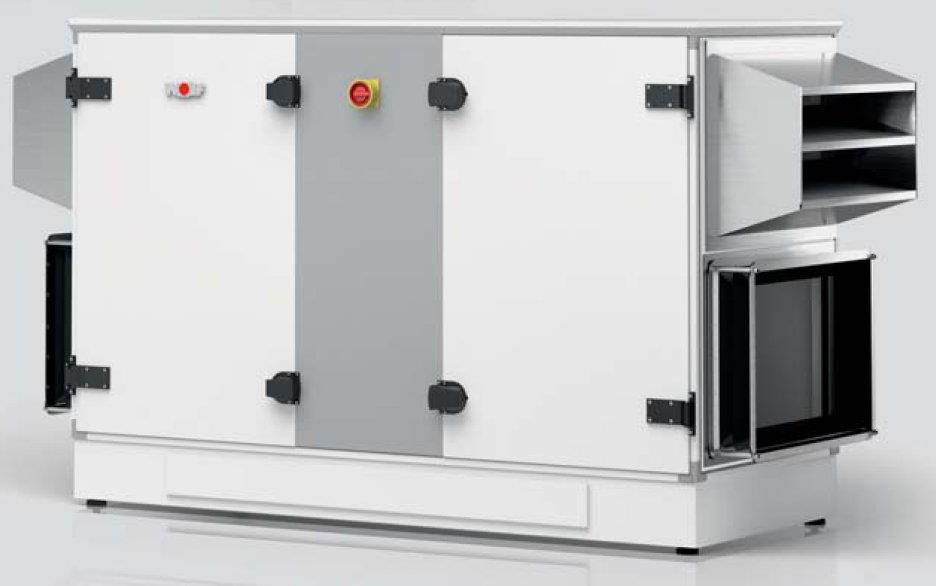

23 CENTRÁLNÍ JEDNOTKA Kompaktní větrací jednotka se zpětným ziskem tepla s protiproudým výměníkem, výkon m 3 /hod, s rotačním výměníkem, výkon m 3 /hod. Postav, připoj, spusť.

24 ŘÍZENÍ VNITŘNÍHO KLIMATU VŠE STÁLE POD KONTROLOU všechny prvky tvořící vnitřní klima (zdroj tepla, příprava teplé vody, systém větrání) jsou řízeny jedním přístrojem regulace je dostupná odkudkoli přes webové rozhraní až do úrovně parametrů jednotlivých zařízení

25

26 POUŽITÉ ZDROJE firemní podklady Wolf Česká republika firemní podklady Wolf G.m.b.H citovaný soubor vybraných norem - ČSN, EN, TNI citované podklady ze Sbírky zákonů ČR informace serveru TZB info Topenářská příručka

27 KONTAKTY Wolf Česká republika s.r.o., Rybnická 92, Brno Ing. Zdeněk Novák
