TECHNICKÁ ZPRÁVA VYTÁPĚNÍ, VĚTRÁNÍ

Transkript

1

2 TECHNICKÁ ZPRÁVA VYTÁPĚNÍ, VĚTRÁNÍ CIVIL ENGINEERING DESIGN STUDIO Identifikační údaje stavby: název stavby: Stavební úpravy BD 2.np a 5.np místo stavby: obec: Praha 7-Holešovice místo: Tusarova 1235/32 jednotka: byt č. 3, 4, 2.np parcela: 1162 kat. území: Holešovice [730122] LV: 1207, Katastrální úřad pro hlavní město Prahu charakter stavby: stavebník: stavební úpravy a udržovací práce PPH Tusarova s.r.o. Letenská121/8 Praha 1 IČO: Generální projektant: CEDE Studio, s.r.o. (GP) Senovážná 996/ Praha 1 IČO: , DIČ:CZ tel.: zodp. osoba: ing. Martin Pekárek, ČKAIT stupeň dokumentace: dokumentace pro ohlášení stavby Dodavatel: bude vybrán na základě tendrového řízení stupeň dokumentace: dokumentace pro spojené územní a stavební řízení Úvod Projekt řeší teplovodní vytápění a větrání rekonstrukce bytového domu resp. Bytu č.2,3 a 8. Jedná se o objekt se 6 NP.Řešené byty se nacházení v 2.NP a 5.NP. Zdrojem tepla budou závěsné kondenzační kotle VIESSMANN Vitodens 333-F. Účet: ČSOB a.s. Praha Senovážné náměstí, Číslo: /0300 1

3 1. Podklady CIVIL ENGINEERING DESIGN STUDIO Pro vypracování projektu sloužily tyto podklady: Určení klimatických podmínek lokality Orientace budovy, umístění v zástavbě Architektonický návrh objektu. Dispoziční řešení objektu. Tepelně technické vlastnosti stavebních konstrukcí budovy. Konzultace s investorem stavby. 2. Použité normy a předpisy Při návrhu byly použity normy a předpisy platné v době zpracování návrhu ČSN Technické výkresy - Instalace - Vytápění a chlazení ČSN EN Tepelné soustavy v budovách - Navrhování teplovodních tepelných soustav ČSN Tepelné soustavy v budovách - Projektování a montáž ČSN EN Podlahové vytápění ČSN EN Tepelné soustavy v budovách - Výpočet tepelného výkonu ČSN Tepelná ochrana budov ČSN Tepelné soustavy v budovách - Příprava teplé vody - Navrhování a projektování ČSN Tepelné soustavy v budovách - Zabezpečovací zařízení ČSN Otopná tělesa pro ústřední vytápění vyhláška č. 193/2007 Sb. vyhláška č. 48/1982 Sb. 3. VYTÁPĚNÍ 3.1. Klimatické podmínky Objekt se nachází v klimatické oblasti s vnější výpočtovou teplotou -12 C. Jedná se o samostatně stojící budovu. Vnitřní teploty v budově byly určeny podle ČSN EN Rozsah vnitřních teplot se pohybuje od 5 C do 24 C. Tepelně technické vlastnosti obvodového pláště (stěny, střecha, okna atd.) jsou v souladu s požadavky ČSN Vytápěné místnosti Teploty uvnitř budovy jsou určeny na základě ČSN Byt č předsíň 18 C vytápěno Qztr = 905 kw kuchyň 20 C vytápěno Qztr = 1720kW pokoj 20 C vytápěno Qztr = 1325 kw obývací pokoj 20 C vytápěno Qztr = 2080 kw ložnice 20 C vytápěno Qztr = 1230 kw koupelna 24 C vytápěno Qztr = 860 kw Účet: ČSOB a.s. Praha Senovážné náměstí, Číslo: /0300 2

4 Celková tepelná ztráta bytu č.2: CIVIL ENGINEERING DESIGN STUDIO Qztr = 8.12 kw Byt č předsíň 18 C vytápěno Qztr = 1125 kw kuchyň 20 C vytápěno Qztr = 1665 kw koupelna 24 C vytápěno Qztr = 1060 kw obývací pokoj 20 C vytápěno Qztr = 2100 kw ložnice 20 C vytápěno Qztr = 1550 kw pokoj 20 C vytápěno Qztr = 1650 kw WC 24 C vytápěno Qztr = 240 kw Celková tepelná ztráta objektu: Qztr = 9,39 kw Byt č předsíň 18 C vytápěno Qztr = 905 kw kuchyň 20 C vytápěno Qztr = 1720kW pokoj 20 C vytápěno Qztr = 1325 kw obývací pokoj 20 C vytápěno Qztr = 1680 kw ložnice 20 C vytápěno Qztr = 1230 kw koupelna 24 C vytápěno Qztr = 860 kw Celková tepelná ztráta objektu: Qztr = 7,72 kw 3.3. Zdroj tepla Zdrojem tepla pro vytápění každého bytu bude závěsný kondenzační kotel o tepelném výkonu v rozsahu 3,5-11,8 kw, který bude umístěn v šatně pro byt č.2. Pro byt č.3 bude kotel umístěn v kuchyni a pro byt č.8 bude kotel umístěn v šatně Součástí kotle Vitodens 333-F je zároveň součástí zásobník na teplou vodu o objemu 100l Regulace vytápění Vlastní řízení obstarává prostorový termostat, umístěný v referenční místnosti objektu na neochlazované stěně ve výšce 1,50 m. Ten v závislosti na poměru nastavené a skutečné teploty v místnosti upravuje otopnou vodu. Ostatní místnosti jsou řízeny zprostředkovaně pomocí termostatických ventilů a hlavic na deskových otopných tělesech, podlahových konvektorech a trubkových koupelnových tělesech. 3.5 Potrubní rozvod Otopná soustava je teplovodní dvoutrubková řešena s nuceným oběhem topné vody. S rozvody umístěnými v podlaze. Otopná voda z kondenzačního kotle je přes uzavírací armatury přivedena do okruhu pro otopná tělesa s teplotním spádem 65/50 C. Čerpadlové skupiny budou udržovat teplotu topné vody na daných výstupních teplotách. Oběhové čerpadlo a expanzní nádoba je součástí kotle. Účet: ČSOB a.s. Praha Senovážné náměstí, Číslo: /0300 3

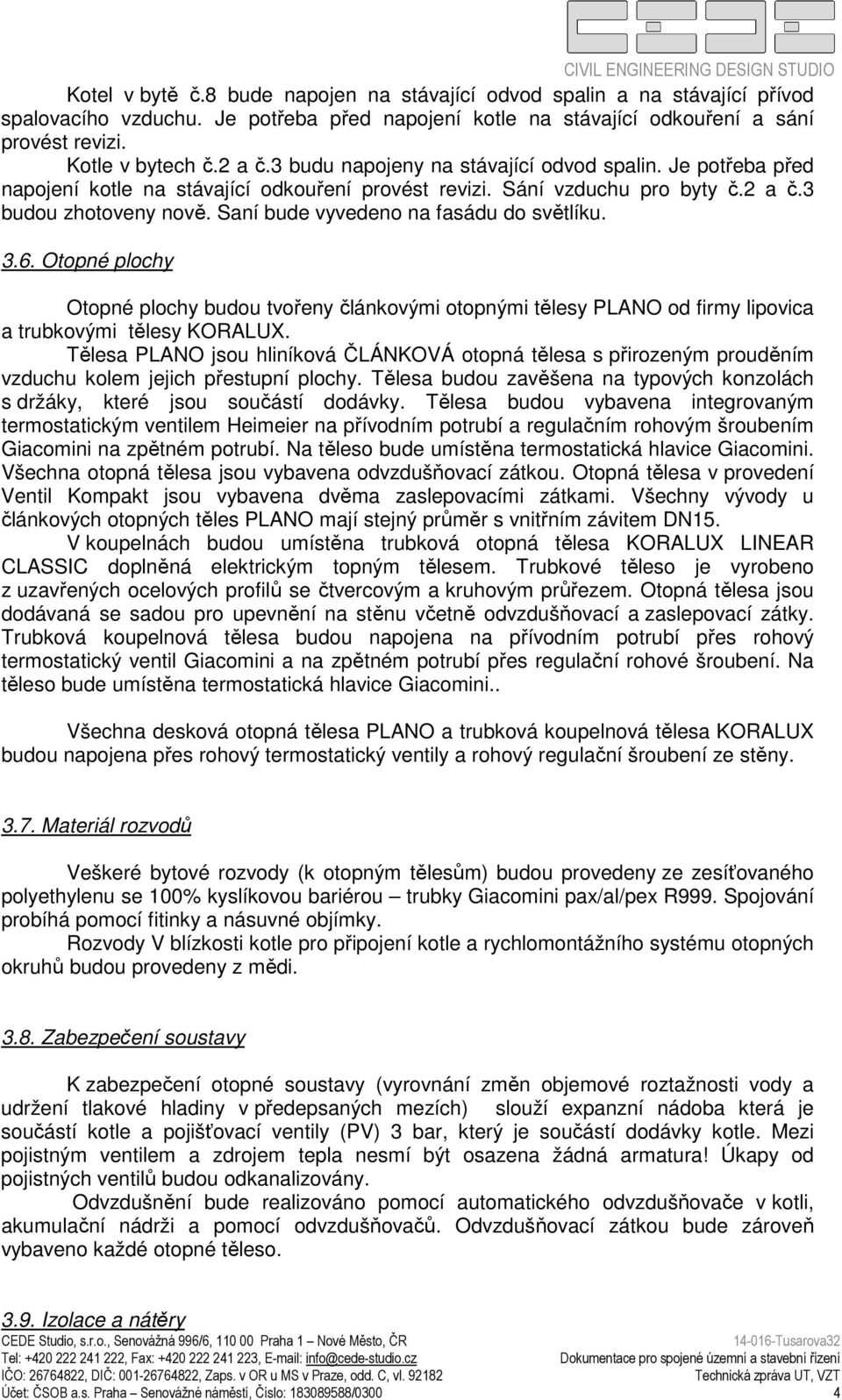

5 CIVIL ENGINEERING DESIGN STUDIO Kotel v bytě č.8 bude napojen na stávající odvod spalin a na stávající přívod spalovacího vzduchu. Je potřeba před napojení kotle na stávající odkouření a sání provést revizi. Kotle v bytech č.2 a č.3 budu napojeny na stávající odvod spalin. Je potřeba před napojení kotle na stávající odkouření provést revizi. Sání vzduchu pro byty č.2 a č.3 budou zhotoveny nově. Saní bude vyvedeno na fasádu do světlíku Otopné plochy Otopné plochy budou tvořeny článkovými otopnými tělesy PLANO od firmy lipovica a trubkovými tělesy KORALUX. Tělesa PLANO jsou hliníková ČLÁNKOVÁ otopná tělesa s přirozeným prouděním vzduchu kolem jejich přestupní plochy. Tělesa budou zavěšena na typových konzolách s držáky, které jsou součástí dodávky. Tělesa budou vybavena integrovaným termostatickým ventilem Heimeier na přívodním potrubí a regulačním rohovým šroubením Giacomini na zpětném potrubí. Na těleso bude umístěna termostatická hlavice Giacomini. Všechna otopná tělesa jsou vybavena odvzdušňovací zátkou. Otopná tělesa v provedení Ventil Kompakt jsou vybavena dvěma zaslepovacími zátkami. Všechny vývody u článkových otopných těles PLANO mají stejný průměr s vnitřním závitem DN15. V koupelnách budou umístěna trubková otopná tělesa KORALUX LINEAR CLASSIC doplněná elektrickým topným tělesem. Trubkové těleso je vyrobeno z uzavřených ocelových profilů se čtvercovým a kruhovým průřezem. Otopná tělesa jsou dodávaná se sadou pro upevnění na stěnu včetně odvzdušňovací a zaslepovací zátky. Trubková koupelnová tělesa budou napojena na přívodním potrubí přes rohový termostatický ventil Giacomini a na zpětném potrubí přes regulační rohové šroubení. Na těleso bude umístěna termostatická hlavice Giacomini.. Všechna desková otopná tělesa PLANO a trubková koupelnová tělesa KORALUX budou napojena přes rohový termostatický ventily a rohový regulační šroubení ze stěny Materiál rozvodů Veškeré bytové rozvody (k otopným tělesům) budou provedeny ze zesíťovaného polyethylenu se 100% kyslíkovou bariérou trubky Giacomini pax/al/pex R999. Spojování probíhá pomocí fitinky a násuvné objímky. Rozvody V blízkosti kotle pro připojení kotle a rychlomontážního systému otopných okruhů budou provedeny z mědi Zabezpečení soustavy K zabezpečení otopné soustavy (vyrovnání změn objemové roztažnosti vody a udržení tlakové hladiny v předepsaných mezích) slouží expanzní nádoba která je součástí kotle a pojišťovací ventily (PV) 3 bar, který je součástí dodávky kotle. Mezi pojistným ventilem a zdrojem tepla nesmí být osazena žádná armatura! Úkapy od pojistných ventilů budou odkanalizovány. Odvzdušnění bude realizováno pomocí automatického odvzdušňovače v kotli, akumulační nádrži a pomocí odvzdušňovačů. Odvzdušňovací zátkou bude zároveň vybaveno každé otopné těleso Izolace a nátěry Účet: ČSOB a.s. Praha Senovážné náměstí, Číslo: /0300 4

6 CIVIL ENGINEERING DESIGN STUDIO Tepelně izolovány budou všechny rozvody. Rozvody budou izolovány návlekovou trubicovou izolací o tloušťce dle vyhlášky č.193/2007sb. Izolace může být použita např. od výrobců Mirelon, Armacell, Thermaflex apod Provozní zkoušky Po montáži bude soustava profouknuta tlakovým vzduchem a následně opakovaně propláchnuta vodou. Na systému budou provedeny zkoušky tlaková a zkouška těsnosti. Na závěr bude provedena topná zkouška podle ČSN EN 12831, během níž bude topný systém zaregulován. Všechny použité materiály budou mít prodejní certifikát v ČR. 4. VĚTRÁNÍ Veškeré místností budou větrané přirozeně okny. Infiltrací bude zajištěna minimální povinná výměna vzduchu. Všechny koupelny mají okna, budou tedy větraná přirozeně. V zimním období může být ale obtížné přirozené větrání oknem, proto může být do těchto místností doplněno zároveň nucené větrání (dle rozhodnutí investora). Potom by byl v této místnosti umístěn odtahový ventilátor ELEKTRODESIGN SILENT ve stěně. Ventilátor bude ovládán ručně. Odtahové potrubí bude vyvedeno na fasádu a ukončeno větrací mřížkou. V kuchyni 1.06 bude instalována digestoř s odtahem vyvedeným do světlíku. Přesný typ digestoře a zařízení kuchyně určí investor ve druhém stupni projektové dokumentace. Pokud bude zvolena digestoř s odtahem do světlíku bude odtahové potrubí ukončeno větrací mřížkou. 5. Závěr Projektová dokumentace bude před zahájením prací předložena dodavateli, který provede kontrolu návrhu dle požadavků svého zařízení. V případě odlišností je dodavatel povinen kontaktovat projektanta a změny s ním konzultovat. Před realizací dodavatel zařízení předloží dodavatelskou dokumentaci a požadavky na ostatní profese, tyto požadavky se u jednotlivých dodavatelů liší, proto nejsou v této dokumentaci uváděny. Dodavatel je povinen dodržet veškeré související normy, BOZ a el.předpisy. Provoz zařízení je navržen bez stálé obsluhy s občasným dozorem. Je jednoznačně přikázána povinnost kontroly pojistných ventilů včetně jejich odzkoušení v soustavě minimálně 1 x za měsíc.. Veškeré komponenty budou zapojeny a používány dle předpisů výrobce a dle požadavků příslušných ČSN a souvisejících předpisů. Tato dokumentace je zpracována se znalostmi ke dni a obsahuje veškeré náležitosti, které jsou ze strany české legislativy na ni kladeny. Zároveň obsahuje i veškeré požadavky investora. Dokumentace je sestavena z textové a výkresové části. Tyto části tvoří jeden celek. V Praze Bc. Martin Jíra CEDE Studio, s.r.o., m.jira@cede-studio.cz Účet: ČSOB a.s. Praha Senovážné náměstí, Číslo: /0300 5
