1 Investor: AURUM DEVELOPMENT s.r.o. U LIBEŇSKÉHO PIVOVARU 2015/10, PRAHA 8 Akce: REZIDENCE AURUM NA PLÁNI 1430/7, PRAHA 5 - SMÍCHOV Místo realizace: NA PLÁNI 1430/7, PRAHA 5 - SMÍCHOV Datum: ČERVEN 2011 Stupeň: PROVÁDĚCÍ PROJEKT Vypracoval: Ing. Petra Brzáková F.1.4. ZAŘÍZENÍ PRO VYTÁPĚNÍ STAVEB F TECHNICKÁ ZPRÁVA V Praze 06/ Projektant

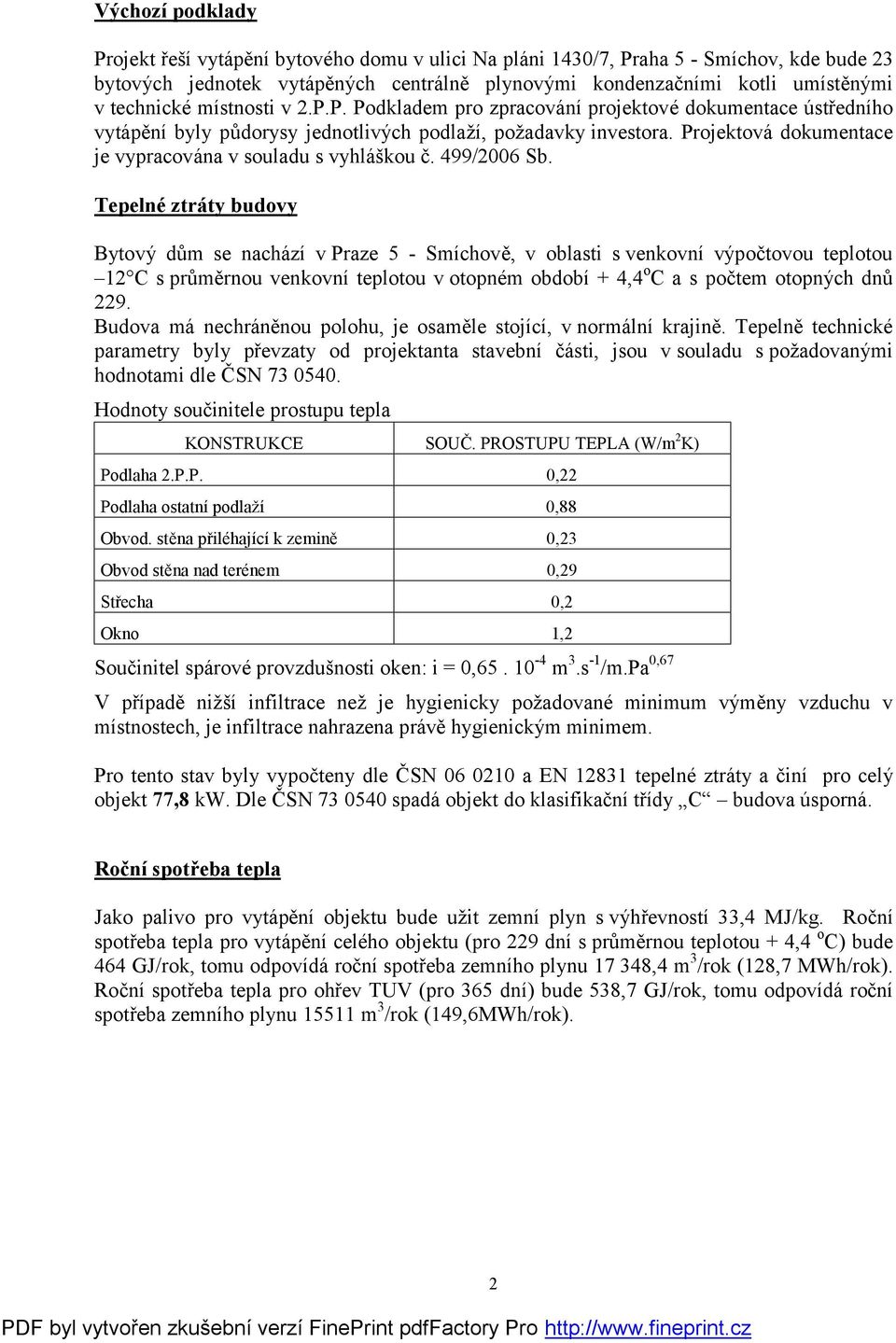

2 Výchozí podklady Projekt řeší vytápění bytového domu v ulici Na pláni 1430/7, Praha 5 - Smíchov, kde bude 23 bytových jednotek vytápěných centrálně plynovými kondenzačními kotli umístěnými v technické místnosti v 2.P.P. Podkladem pro zpracování projektové dokumentace ústředního vytápění byly půdorysy jednotlivých podlaží, požadavky investora. Projektová dokumentace je vypracována v souladu s vyhláškou č. 499/2006 Sb. Tepelné ztráty budovy Bytový dům se nachází v Praze 5 - Smíchově, v oblasti s venkovní výpočtovou teplotou 12 C s průměrnou venkovní teplotou v otopném období + 4,4 o C a s počtem otopných dnů 229. Budova má nechráněnou polohu, je osaměle stojící, v normální krajině. Tepelně technické parametry byly převzaty od projektanta stavební části, jsou v souladu s požadovanými hodnotami dle ČSN Hodnoty součinitele prostupu tepla KONSTRUKCE SOUČ. PROSTUPU TEPLA (W/m 2 K) Podlaha 2.P.P. 0,22 Podlaha ostatní podlaží 0,88 Obvod. stěna přiléhající k zemině 0,23 Obvod stěna nad terénem 0,29 Střecha 0,2 Okno 1,2 Součinitel spárové provzdušnosti oken: i = 0, m 3.s -1 /m.pa 0,67 V případě nižší infiltrace než je hygienicky požadované minimum výměny vzduchu v místnostech, je infiltrace nahrazena právě hygienickým minimem. Pro tento stav byly vypočteny dle ČSN a EN tepelné ztráty a činí pro celý objekt 77,8 kw. Dle ČSN spadá objekt do klasifikační třídy C budova úsporná. Roční spotřeba tepla Jako palivo pro vytápění objektu bude užit zemní plyn s výhřevností 33,4 MJ/kg. Roční spotřeba tepla pro vytápění celého objektu (pro 229 dní s průměrnou teplotou + 4,4 o C) bude 464 GJ/rok, tomu odpovídá roční spotřeba zemního plynu ,4 m 3 /rok (128,7 MWh/rok). Roční spotřeba tepla pro ohřev TUV (pro 365 dní) bude 538,7 GJ/rok, tomu odpovídá roční spotřeba zemního plynu m 3 /rok (149,6MWh/rok). 2

Projektová dokumentace je vypracována v souladu s vyhláškou č. 499/2006 Sb.

3 Zdroj vytápění Zdrojem tepla pro vytápění budou 2 kondenzační závěsné plynové kotle ZBR 42 3A o jmenovitém výkonu á 9,5 39,5 kw. Kotle budou zavěšeny v 2.P.P. v technické místnosti na stěně. Provoz kotlů bude automatický nepřerušovaný, pro přenos tepla slouží oběhová čerpadla, která nejsou součástí kotlů. Dále je součástí každého kotle pojistný ventil a membránová expanzní nádoba se musí doplnit. Zdrojem tepla pro ohřev TUV budou 2 plynové kondenzační zásobníky TUV A.O.SMITH BFC 50 o jmenovitém výkonu á 49,5 kw. Zásobníky budou umístěny v samostatné technické místnosti v 2.P.P. Kotle a zásobníky TUV splňují emisní třídu NOx 4. Systém ÚT Pro rozvod tepla byl navržen nízkotlaký dvoutrubkový, protiproudý systém vytápění s nuceným oběhem. Navržený teplotní spád ÚT je 60/45 C. Na rozdělovači ÚT bude umístěno 6 okruhů. 5 x okruh pro jednotlivé stoupačky, 1 x okruh pro ohřívač vzduchotechnické jednotky. Na jednotlivých větvích bude umístěn vyvažovací ventil DANFOSS ASV M,P - umístění dle výkresu. Na vstupu do každého bytu bude umístěn měřič tepla SIEMENS WFN 21.D111. Před rozdělovačem ÚT bude na zpátečce umístěn hlavní měřič tepla UH 50. Rozvod ÚT bude proveden z měděných trubek izolovaných tepelnou izolací na bázi polyethylénu tl mm vedených v 1..P.P. pod stropem, v ostatních podlažích ve zdi a v podlaze. Tepelné ztráty místností budou kryty konvekčními tělesy. V jednotlivých místnostech budou umístěny ocelové deskové radiátory firmy COSMONOVA v provedení VENTIL KOMPAKT levé nebo pravé připojení. Před prosklenými plochami budou umístěna stojánková ocelová desková tělesa VONARIS též v levém nebo pravém provedení. Všechna tělesa jsou vybavena ventily, termostatickými hlavicemi HEIMEIER ke konečné regulaci teploty v místnosti a regulačním odpojovacím šroubením 1/2. Napojení otopných těles bude provedeno ze spodu ze zdi. V koupelnách bude umístěn koupelnový žebřík COSMONOVA ART s elektrickým topným tělesem o výkonu W. V koupelnách bude v podlaze pod dlažbou umístěno elektrické podlahové vytápění DEVI o výkonu 100 W/m2. Systém zabezpečení ÚT Systém ÚT je řešen jako uzavřený s tlakovou expanzí o objemu 50 litrů umístěnou u každého kotle. Dále je součástí kotlů pojistný ventil s otevíracím přetlakem 300 kpa. Tlak v expanzních nádobách před napuštěním otopné soustavy bude 100 kpa, po napuštění topné soustavy bude uvedený tlak dopuštěním vody zvýšen na 150 kpa. Vždy je třeba dopouštět vodu do systému při chladném ÚT. 3

Dále je součástí každého kotle pojistný ventil a membránová expanzní nádoba se musí doplnit. Zdrojem tepla pro ohřev TUV budou 2 plynové kondenzační zásobníky TUV A.O.

4 Kouřová cesta, větrání Všechny plynové spotřebiče umístěné v objektu jsou v provedení C, není proto žádný požadavek na velikost prostoru umístění. Od každého zásobníku TUV povede koaxiální firemní kouřovod z PVC o průměru 100/150 mm a bude zaústěn do koaxiálního firemního plastového komína o průměru 100/150 mm a veden v instalační šachtě nad střechu objektu. Výrobce garantuje délku koaxiálního odkouření až do délky 40 m. Nad střechou cca 600 mm bude každý komín zakončen kolenem o úhlu natočeným na jinou světovou stranu z důvodu nasávání spalin. Od každého kotle povede firemní plastový koaxiální kouřovod o průměru 80/125 mm do instalační šachty a bude zde zaústěn opět do firemního plastového komína o průměru 100/150 mm vedeného instalační šachtou nad střechu objektu. Nasávaní spalovacího vzduchu bude provedeno z venkovního prostoru instalační šachtou viz detail. Účinná výška komína pro všechny spotřebiče bude cca 19 m a je v souladu s požadavky výrobce. Regulace Regulace výkonu zdroje pro vytápění bude ekvitermní více viz projekt M+R. Regulace otopných těles bude provedena termostatickými ventily a hlavicemi HEIMEIER K umístěnými na tělesech. Regulace elektrického podlahového vytápění bude pomocí termostatů DEVIREG 550. Požadavky na elektroinstalaci Pro napájení kotlů je nutno přivést samostatný jednofázový přívod s jištěním 6A/230V do místa zavěšení kotlů. K el. patronám koupelnového tělesa a k el. podlahovce je nutné přivést jednofázový přívod s jištěním 6A/230V. Další požadavky - viz projekt ELEKTRO. Všechny kovové rozvody včetně kotle budou vodivě propojeny a přizemněny dle příslušných ČSN. Požadavky na stavbu Rozvody ÚT budou uloženy v drážce ve zdi a v podlaze, v 1PP pod stropem. Rozvody procházející zdí budou opatřeny chráničkou a prostupy budou vypěněny. V prostoru umístění kotlů a zásobníků TUV je třeba napojit se na kanalizaci (pojistné ventily). Do kanalizace je třeba též napojit kondenzát vzniklý při kondenzaci v komíně. Závěr Při splnění výpočtových podmínek a při provozu zařízení jako celku bude dosaženo vyznačených teplot. Při montáži musí být dodržovány bezpečnostní a montážně technologické předpisy. 4

střechu objektu. Výrobce garantuje délku koaxiálního odkouření až do délky 40 m.

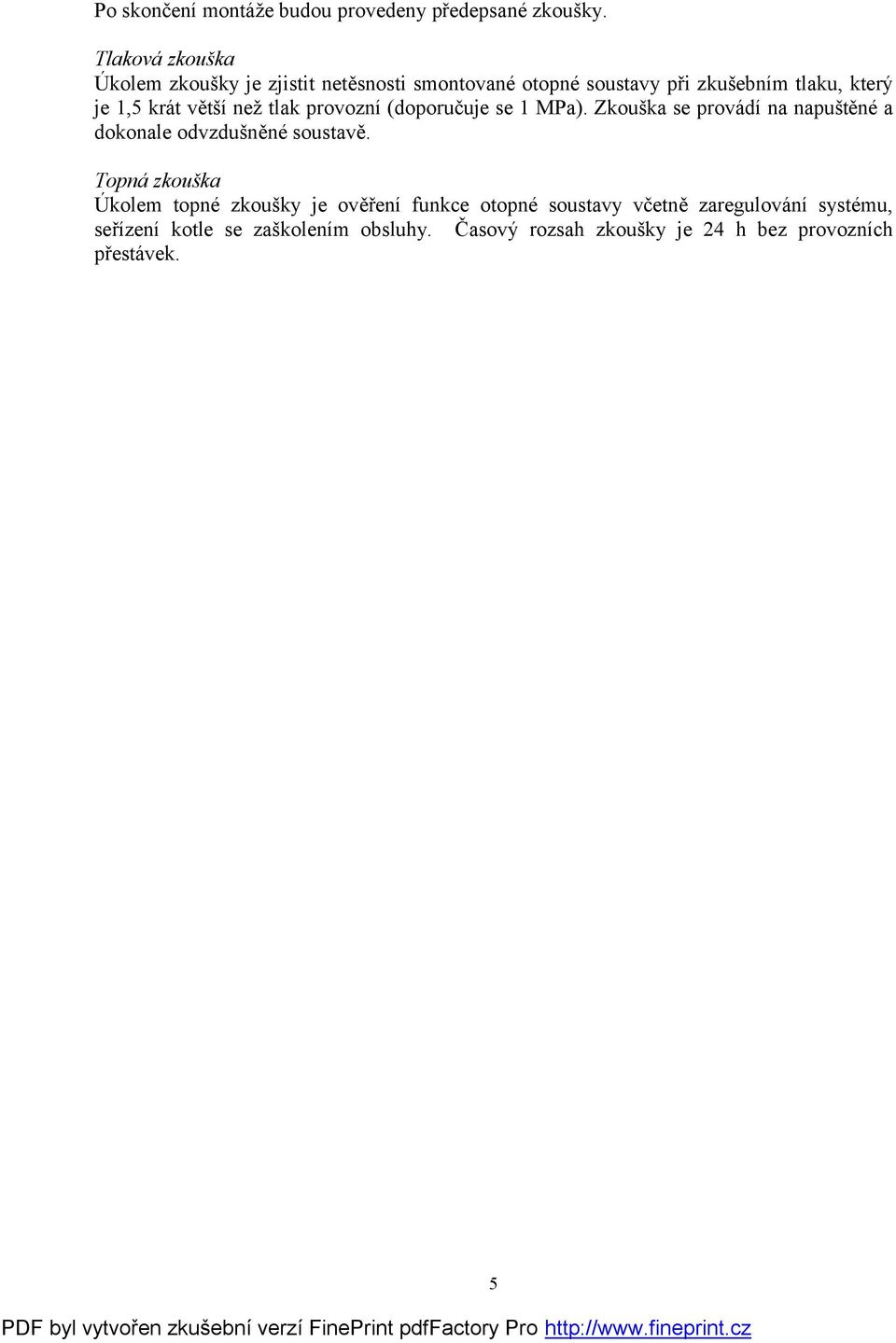

5 Po skončení montáže budou provedeny předepsané zkoušky. Tlaková zkouška Úkolem zkoušky je zjistit netěsnosti smontované otopné soustavy při zkušebním tlaku, který je 1,5 krát větší než tlak provozní (doporučuje se 1 MPa). Zkouška se provádí na napuštěné a dokonale odvzdušněné soustavě. Topná zkouška Úkolem topné zkoušky je ověření funkce otopné soustavy včetně zaregulování systému, seřízení kotle se zaškolením obsluhy. Časový rozsah zkoušky je 24 h bez provozních přestávek. 5

větší než tlak provozní (doporučuje se 1 MPa). Zkouška se provádí na napuštěné a dokonale odvzdušněné soustavě.
