1 Návod k instalaci a údržbě zásobníkových ohřívačů a akumulačních nádob teplé vody: SOLARTANK KOMBI PREST DEN EURO DRAINBACK PUFFER EUROTANK PLURICEL TOTAL EUROMAX IVAR CS, spol. s r. o., středisko IVAR TT, Velvarská 9 Podhořany, Nelahozeves TEL.: , FAX: , info@ivarcs.cz, Datum:

2 OBSAH: Návod k instalaci a údržbě... 1 zásobníkových ohřívačů a akumulačních nádob teplé vody:... 1 OBSAH:... 2 Obecné instrukce k montáži pro všechny typy zásobníkových ohřívačů:... 3 IVAR.SOLARTANK Zásobníkový ohřívač pro solární systémy se dvěma integrovanými výměníky, namontovanou dvoutrubkovou čerpadlovou solární jednotkou, regulací a expanzní nádobou... 4 IVAR.KOMBI BSF Akumulační nádoba s vnořeným zásobníkem a integrovaným výměníkem (součástí IVAR.KIT SOLAR 300 KOMBI BSF a IVAR.KIT SOLAR 400 KOMBI BSF 4 600):... 6 IVAR.KOMBI BSF2S Akumulační nádoba s vnořeným zásobníkem a dvěma integrovanými výměníky:... 8 IVAR.PRESTIGE DEN EP Zásobníkový ohřívač se dvěma topnými integrovanými výměníky (součástí IVAR.KIT SOLAR 2 300, IVAR.KIT SOLAR 4 500): IVAR.EURO Zásobníkový ohřívač s jedním topným integrovaným výměníkem: IVAR.DRAIN BACK zásobník včetně integrované čerpadlové jednotky, elektrické patrony 5/4" a regulace (součástí IVAR.KIT DRAIN BACK 200): IVAR.PUFFER PS Akumulační nádoba pro uzavřené topné systémy IVAR.PUFFER PSR s integrovaným výměníkem: IVAR.PUFFER PSRR se dvěma integrovanými výměníky: IVAR.PUFFER PSS Akumulační nádoba pro uzavřené topné a chladicí systémy IVAR.EUROTANK VS Akumulační nádoba IVAR.EUROTANK VS1, VS2, VS3 s možností osazení externími výměníky: IVAR.PLURICEL TB3, TB4, TB5 Akumulační nádoba s integrovaným výměníkem a možností více přírub IVAR.TOTAL TSP Akumulační nádoba se dvěma topnými integrovanými výměníky a jedním průtočným vnořeným nerez výměníkem pro přípravu teplé vody: IVAR.EUROMAX Zásobníkový ohřívač s integrovaným topným výměníkem: Příslušenství a komponenty:

3 Obecné instrukce k montáži pro všechny typy zásobníkových ohřívačů: Při instalaci musejí být dodrženy následující kroky, v opačném případě ztrácí zákazník právo na uplatnění záruky: 1. Instalace musí: a) být provedena odborným personálem, který vše provede dle platných předpisů a norem; b) být provedena s redukcí tlaku vody na vstupu studené vody na hodnotu max. 0,3 MPa (3 bar); c) být opatřena pojistným ventilem s otevíracím přetlakem na 0,25 MPa (2,5 bar) topného okruhu; d) být opatřena pojistným ventilem nastaveným na 0,6 MPa (6 bar) na přívodním potrubí studené vody; e) být na topném okruhu opatřena expanzní nádobou příslušné velikosti vzhledem k objemu ohřívače (poraďte se s technikem); f) být na přívodním potrubí studené vody opatřena expanzní nádobou příslušné velikosti vzhledem k objemu ohřívače a systému (viz přiložená tabulka). 2. Před uvedením do provozu zkontrolujte dotažení všech šroubovaných spojů. 3. Teplota vody v zásobníku nesmí nikdy překročit 90 C. 4. Zásobník topné vody musí být vypuštěn nejméně jednou za rok. 5. Nejprve je nutné naplnit vodou sekundární okruh, aby se zabránilo prasknutí potrubí teplé vody. 6. Aby se zabránilo korozi, musí být alespoň jednou ročně kontrolovány anody; v místech s agresivní nebo jinak znečistěnou vodou je nutné tuto dobu zkrátit na půl roku. Pokud je anoda vyčerpána, musí být vyměněna za novou. Dimenzování expanzní nádoby: U zařízení s recirkulačními kroužky musí být vzat v úvahu také objem vody obsažené v potrubí. Typ Provozní teplota Provozní teplota Provozní teplota Provozní teplota Provozní teplota Provozní teplota l 40 C 50 C 60 C 70 C 80 C 90 C 200 1,6 2,4 3,4 4,5 5,8 7, ,3 3,6 5,1 6,8 8,7 10, ,9 6,1 8,6 11,4 14,5 18, ,9 6,1 8,6 11,4 14,5 18, ,9 6,1 8,6 11,4 14,5 18, ,8 12,1 17,1 22,7 29,0 36, ,7 18,2 25,7 34,1 43,5 54, ,6 24,2 34,2 45,4 58,0 72, ,5 30,3 42,8 56,8 72,5 90, ,4 36,4 51,4 68,2 87,0 108,0 Připojovací schéma elektronické anody (volitelná není součástí standardní dodávky): 3

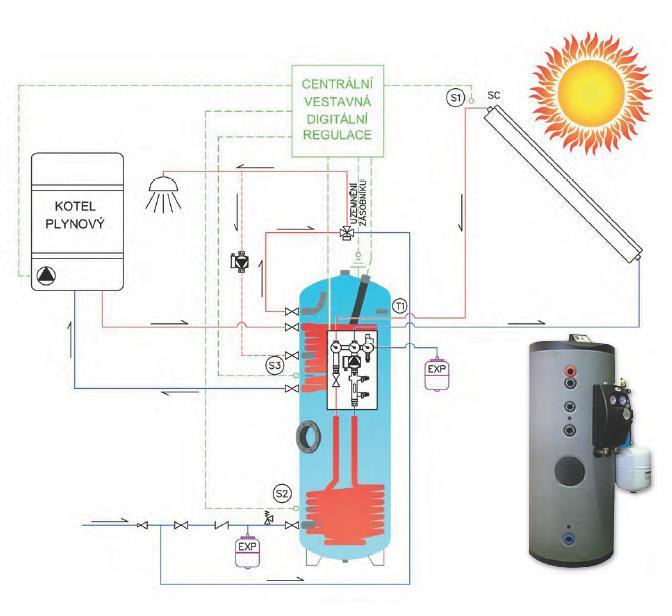

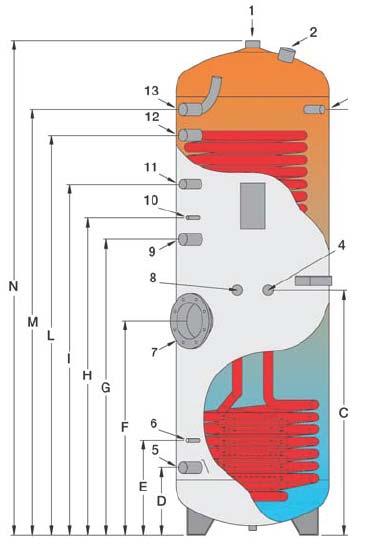

4 IVAR.SOLARTANK Zásobníkový ohřívač pro solární systémy se dvěma integrovanými výměníky, namontovanou dvoutrubkovou čerpadlovou solární jednotkou, regulací a expanzní nádobou Zásobníkový ohřívač teplé vody (TV) se dvěma integrovanými ocelovými výměníky (pro solární systém a kotel); s vnitřní povrchovou úpravou a dvojitým ováním typu SMALGLASS; hořčíková ochranná anoda, kontrolní příruba 180 / 120 mm. Izolace je napěněná na povrch zásobníku z tvrdého polyuretanu tloušťky 70 mm. 1 Vstup teplé vody 5/4" 2 Anoda 5/4" 3 Teploměr čidlo 1/2" 4 Zpátečka solární energie 1" 5 Vstup studené vody 1" 6 Solární čidlo jímka Ø 10 mm 7 Kontrolní příruba Elektrický topný článek Ø 180 / Ø 120 6/4" 8 Vstup solární energie 1" 9 Zpátečka alternativní energie 1" 10 Čidlo jímka Ø 10 mm 11 Recirkulace 3/4" 12 Vstup alternativní energie 1" 13 Vstup teplé vody 1" Rozměry SOLARTANK: Objem A B C D E F G H I L M N O P Pozn. Objem v litrech, rozměry v mm. Technické charakteristiky: Max. provozní tlak zásobníku: 1 MPa (10 bar) Max. provozní tlak výměníku: 0,6 MPa (6 bar) Max. provozní teplota nádoby: 90 C 4

5 SOLARTANK jednotky Celkový objem l Izolace napěněný polyuretan 70 mm ano ano ano Celková výška s izolací mm Klopná výška mm Nádoba se 70mm tvrdou napěněnou PU izolací Ø mm Objem vody v horním výměníku l 4,0 5,3 7,5 Objem vody ve spodním výměníku l 8,4 8,6 10,8 Plocha horního výměníku m 2 0,7 0,9 1,3 Plocha spodního výměníku m 2 1,5 1,5 1,9 Příkon horní výměník kw Příkon spodní výměník kw Potřebný průtok topné vložky horní výměník m 3 /h 0,7 0,9 1,4 Potřebný průtok topné vložky spodní výměník m 3 /h 1,6 1,6 2,0 Výstup topné vody 80 C/60 C 10 C/45 C (DIN 4708) horní m 3 /h 0,4 0,5 0,8 Výstup topné vody 80 C/60 C 10 C/45 C (DIN 4708) spodní m 3 /h 0,9 0,9 1,2 Tlakové ztráty horní výměník mbar Tlakové ztráty spodní výměník mbar Výkonové číslo (DIN 4708) NL Příruba Ø mm 180 / 120 Hmotnost netto kg Doporučené schéma zapojení: 5

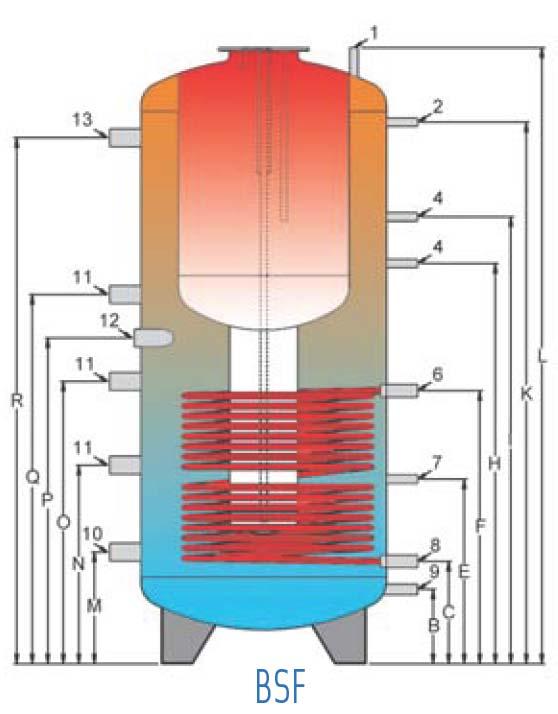

6 IVAR.KOMBI BSF Akumulační nádoba s vnořeným zásobníkem a integrovaným výměníkem (součástí IVAR.KIT SOLAR 300 KOMBI BSF a IVAR.KIT SOLAR 400 KOMBI BSF 4 600): Ocelová akumulační nádoba pro topnou vodu (tepelné čerpadlo, kotel na pevná paliva, plynový kotel atd.) s jedním integrovaným ocelovým topným výměníkem (např. pro solární systém) bez vnitřní povrchové úpravy a vnořeným zásobníkem na přípravu teplé vody (TV) s vnitřní povrchovou úpravou; hořčíková ochranná anoda. Izolace je z měkkého polyuretanu tloušťky 100 mm. Rozměry KOMBI BSF: 1 Odvzdušnění 1/2" 2 Teploměr 1/2" 4 Čidlo 1/2" 6 Přívod solární energie 1" 7 Solární čidlo 1/2" 8 Zpátečka solární energie 1" 9 Vypouštění 3/4" 10 Zpátečka topení 6/4" 11 Volný vstup 6/4" 12 Elektrický topný článek 6/4" 13 Vstup topení 6/4" 14 Studená voda 1" 15 Recirkulace 1" 16 Anoda 5/4" 17 Výstup teplé vody 1" Objem A B C E F H I K L M N O P Q R S T U Pozn. Objem v litrech, rozměry v mm. 6

7 Technické charakteristiky: Max. provozní tlak vody: 0,6 MPa (6 bar) Max. provozní tlak ve výměníku: 0,6 MPa (6 bar) Max. provozní tlak topné vody: 0,3 MPa (3 bar) Max. provozní teplota nádrže: 90 C KOMBI BSF jednotky Celkový objem l Objem zásobníku teplé vody l Objem topné vody l Měkká izolace 100 mm ano ano ano ano ano Celková výška s izolací mm Klopná výška mm Nádoba s měkkou polyuretanovou izolací 100 mm Ø mm Objem vody ve spodním výměníku l 14,4 15,3 16,7 19,0 21,6 Plocha výměníku solárních kolektorů m 2 2,5 2,7 3,0 3,3 3,8 Příkon výměníku solárních kolektorů kw Potřebný průtok topné vložky m 3 /h 2,7 2,9 3,2 3,7 4,3 Výstup topné vody 80 C / 60 C (DIN 4708) m 3 /h 1,5 1,7 1,8 2,1 2,4 Tlaková ztráta výměníku solárních kolektorů mbar Výkonové číslo (DIN 4708) NL 2,2 4,5 5,0 6,0 8,0 Horní příruba Ø mm 290/220 Hmotnost netto kg Doporučené schéma zapojení: DŮLEŽITÉ UPOZORNĚNÍ: Při montáži zásadně nejprve napouštět zásobník teplé vody!!! Při nedodržení tohoto kroku hrozí riziko deformace zásobníku a nevratných změn okolo příruby, které nebudou kryty zárukou!!! 7

8 IVAR.KOMBI BSF2S Akumulační nádoba s vnořeným zásobníkem a dvěma integrovanými výměníky: Ocelová akumulační nádoba pro topnou vodu (tepelné čerpadlo, kotel na pevná paliva, plynový kotel atd.) se dvěma integrovanými ocelovými topnými výměníky (určenými pro solární systém popř. další alternativní zdroj energie) bez vnitřní povrchové úpravy a vnořeným zásobníkem na přípravu teplé vody (TV) s vnitřní povrchovou úpravou; hořčíková ochranná anoda. Izolace je z měkkého polyuretanu tloušťky 100 mm. Rozměry KOMBI BSF2S: 1 Odvzdušnění 1/2" 2 Teploměr 1/2" 3 Vstup alternativní energie 1" 4 Čidlo 1/2" 5 Výstup alternativní energie 1" 6 Přívod solární energie 1" 7 Solární čidlo 1/2" 8 Zpátečka solární energie 1" 9 Vypouštění 3/4" 10 Zpátečka topení 6/4" 11 Volný vstup 6/4" 12 Elektrický topný článek 6/4" 13 Vstup topení 6/4" 14 Studená voda 1" 15 Recirkulace 1" 16 Anoda 5/4" 17 Výstup teplé vody 1" Objem A B C E F G H I J K L M N O P Q R S T U Pozn. Objem v litrech, rozměry v mm. 8

9 Technické charakteristiky: Max. provozní tlak vody: 0,6 MPa (6 bar) Max. provozní tlak ve výměníku: 0,6 MPa (6 bar) Max. provozní tlak topné vody: 0,3 MPa (3 bar) Max. provozní teplota nádrže: 90 C KOMBI BSF2S jednotky Celkový objem l Objem zásobníku teplé vody l Objem topné vody l Měkká izolace 100 mm ano ano ano ano ano Celková výška s izolací mm Klopná výška mm Nádoba s měkkou polyuretanovou izolací 100 mm Ø mm Objem vody v horním výměníku l 8,0 8,0 11,8 11,0 17,1 Objem vody ve spodním výměníku l 14,4 15,3 16,7 19,0 21,6 Plocha horního výměníku m 2 1,5 1,5 2,0 2,0 3,0 Plocha spodního výměníku m 2 2,5 2,7 3,0 3,3 3,8 Příkon horního výměníku kw Příkon spodního výměníku kw Potřebný průtok horního výměníku m 3 /h 1,5 1,5 2,0 2,2 3,1 Potřebný průtok spodního výměníku m 3 /h 2,7 2,9 3,2 3,7 4,3 Výstup topné vody 80 C / 60 C (DIN 4708) horní výměník m 3 /h 0,8 0,9 1,1 1,3 1,8 Výstup topné vody 80 C / 60 C (DIN 4708) spodní výměník m 3 /h 1,5 1,7 1,8 2,1 2,4 Tlaková ztráta horního výměníku mbar Tlaková ztráta spodního výměníku mbar Výkonové číslo (DIN 4708) NL 2,2 4,5 5,0 6,0 8,0 Horní příruba Ø mm 290/220 Hmotnost netto kg Doporučené schéma zapojení: 9

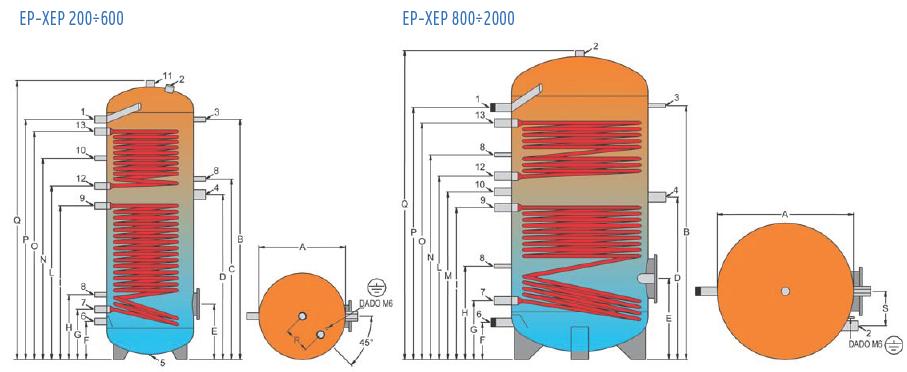

10 IVAR.PRESTIGE DEN EP Zásobníkový ohřívač se dvěma topnými integrovanými výměníky (součástí IVAR.KIT SOLAR 2 300, IVAR.KIT SOLAR 4 500): Zásobníkový ohřívač teplé vody (TV) se dvěma integrovanými ocelovými výměníky (např. pro kotel a pro solární systém či jiné alternativní zdroje energie); s vnitřní povrchovou úpravou a dvojitým ováním typu SMALGLASS; hořčíková ochranná anoda. Izolace do objemu 600 litrů je napěněná na povrch zásobníku z tvrdého polyuretanu tloušťky 50 mm, od objemu 800 litrů je pak z měkkého polyuretanu tloušťky 100 mm. Legenda: Výstup teplé vody 1" 5/4" 2 Anoda 5/4" 6/4" 3 Teploměr čidlo 1/2" 1/2" 4 Elektrický topný článek 6/4" 6/4" 5 Transportní (slepá) příchytka 1/2" 6 Vstup studené vody 1" 5/4" 7 Zpátečka solární energie 1" 5/4" 8 Termostat 1/2" 1/2" 9 Vstup solární energie 1" 5/4" 10 Cirkulace teplé vody 1/2" 1" 11 Výstup teplé vody 5/4" 12 Zpátečka altern. zdroje energie 1" 5/4" 13 Vstup altern. zdroje energie 1" 5/4" Rozměry PRESTIGE DEN: Objem A B C D E F G H I L M N O P Q R S Pozn. Objem v litrech, rozměry v mm. 10

11 Technické charakteristiky: Max. provozní tlak zásobníku: 1 MPa (10 bar) Max. provozní tlak výměníku: 0,6 MPa (6 bar) Max. provozní teplota nádoby: 90 C PRESTIGE DEN jednotky Celkový objem l Napěněný polyuretan 50 mm ano ano ano ano ano ne ne Měkká izolace 100 mm ne ne ne ne ne ano ano Celková výška s izolací mm Klopná výška mm Nádoba s 50mm tvrdou napěněnou PU izolací Ø mm Nádoba se 100mm měkkou PU izolací Ø mm Objem vody v horním výměníku l 2,5 6,1 5,9 7,6 11,0 9,3 9,3 Objem vody ve spodním výměníku l 8,6 10,4 11,0 12,7 14,3 15,2 17,5 Plocha horního výměníku m 2 0,5 1,1 1,0 1,3 1,9 1,6 1,6 Plocha spodního výměníku m 2 1,5 1,8 1,9 2,2 2,5 2,7 3,0 Příkon horní výměník kw Příkon spodní výměník kw Potřebný průtok topné vložky horní výměník m 3 /h 0,5 1,1 1,0 1,4 2,0 1,7 1,7 Potřebný průtok topné vložky spodní výměník m 3 /h 1,6 1,9 2,0 2,4 2,7 2,9 3,2 Výstup topné vody 80 C/60 C 10 C/45 C (DIN 4708) m 3 /h 0,3 0,7 0,6 0,8 1,2 1,0 1,0 horní Výstup topné vody 80 C/60 C 10 C/45 C (DIN 4708) m 3 /h 0,9 1,1 1,1 1,4 1,5 1,7 1,8 spodní Tlakové ztráty horní výměník mbar Tlakové ztráty spodní výměník mbar Výkonové číslo (DIN 4708) NL 6,0 10,0 14,0 17,0 22,0 27,0 35,0 Příruba Ø mm 180/120 Hmotnost netto kg Doporučené schéma zapojení: 11

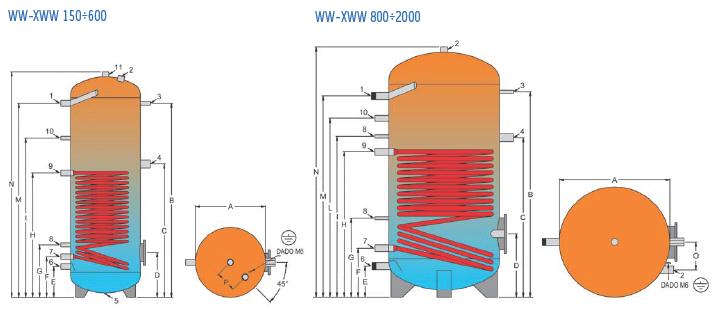

12 IVAR.EURO Zásobníkový ohřívač s jedním topným integrovaným výměníkem: Zásobníkový ohřívač teplé vody (TV) s jedním integrovaným ocelovým výměníkem; s vnitřní povrchovou úpravou a dvojitým ováním typu SMALGLASS; hořčíková ochranná anoda. Izolace do objemu 600 litrů je napěněná na povrch zásobníku z tvrdého polyuretanu tloušťky 50 mm, od objemu 800 litrů je pak z měkkého polyuretanu tloušťky 100 mm. Legenda: Výstup teplé vody 1" 5/4" 6/4" 2 Anoda 5/4" 6/4" 6/4" 3 Teploměr čidlo 1/2" 1/2" 1/2" 4 Elektrický topný článek 6/4" 6/4" 6/4" 5 Transportní (slepá) příchytka 1/2" 6 Vstup studené vody 1" 5/4" 6/4" 7 Zpátečka z výměníku 1" 5/4" 5/4" 8 Termostat 1/2" 1/2" 1/2" 9 Vstup výměníku 1" 5/4" 5/4" 10 Cirkulace teplé vody 1/2" 1" 1" 11 Výstup teplé vody 5/4" Rozměry EURO: 12

13 Technické charakteristiky: Max. provozní tlak zásobníku: 1 MPa (10 bar) Max. provozní tlak výměníku: 0,6 MPa (6 bar) Max. provozní teplota nádoby: 90 C EURO jednotky Celkový objem l Napěněný polyuretan 50 mm ano ano ano ano ano ano ne ne Měkká izolace 100 mm ne ne ne ne ne ne ano ano Celková výška s izolací mm Klopná výška mm Nádoba s 50mm tvrdou napěněnou PU izolací Ø mm Nádoba se 100mm měkkou PU izolací Ø mm Objem vody ve výměníku l 5,7 8,6 10,4 11,0 12,7 14,3 15,4 20,1 Plocha výměníku m 2 1,0 1,5 1,8 1,9 2,2 2,5 2,7 3,5 Příkon výměníku kw Potřebný průtok topné vložky výměník m 3 /h 1,0 1,6 1,9 2,0 2,4 2,7 2,9 3,8 Výstup teplé vody 80 C/60 C 10 C/45 C m 3 /h 0,6 0,9 1,1 1,1 1,4 1,5 1,7 2,1 (DIN 4708) Tlakové ztráty výměníku mbar Výkonové číslo (DIN 4708) NL 3,0 5,1 6,3 6,5 13,7 15,7 17,0 29,3 Příruba Ø mm 180/120 Hmotnost netto kg Doporučené schéma zapojení: 13

14 IVAR.DRAIN BACK zásobník včetně integrované čerpadlové jednotky, elektrické patrony 5/4" a regulace (součástí IVAR.KIT DRAIN BACK 200): DB 200 DB2 200 DB 300 DB2 300 LEGENDA: DB/DB2 200 DB/DB Anoda 5/4" 5/4" 2 Výstup teplé vody 1/2" 1/2" 3 Vstup od kotle 3/4" 3/4" 4 Zpátečka do kotle 3/4" 3/4" 5 Vstup solární energie 3/4" 3/4" 6 Vstup studené vody 1/2" 1/2" 7 Zpátečka solární energie 3/4" 3/4" 8 Vypouštění 1/2" 9 Teplotní čidlo spodní Ø 10 mm Ø 10 mm 10 Elektrický topný článek 5/4" 5/4" 11 Teplotní čidlo horní Ø 10 mm Ø 10 mm 12 Regulace SOLEX RE2 SOLEX RE2 Rozměry: Objem A B C D E F G H I L M N DB DB DB DB Technické charakteristiky: Max. provozní tlak zásobníku: 1 MPa (10 bar) Max. provozní tlak výměníku: 0,6 MPa (6 bar) Max. provozní teplota nádoby: 90 C 14

15 DRAIN BACK jednotky DB 200 DB2 200 DB 300 DB2 300 Celkový objem l Napěněný polyuretan 30 mm ano ano ne ne Napěněný polyuretan 45 mm ne ne ano ano Celková výška mm Celková výška při narovnání mm Nádoba s polyuretanovou izolací Ø mm Objem vody v horním výměníku l 2,5 4,9 Objem vody ve spodním výměníku l 8,6 8,6 16,3 16,3 Horní výměník m 2 0,4 0,9 Spodní výměník solárních m 2 1,4 1,4 1,6 1,6 kolektorů Příkon horního výměníku kw 10 4,9 Příkon spodního výměníku kw Potřebný průtok horního výměníku m 3 /h 0,5 1,0 Potřebný průtok spodního m 3 /h 1,5 1,5 1,7 1,7 výměníku Výstup topné vody horního m 3 /h 0,3 0,6 výměníku 80 C/60 C 10 C/45 C (DIN 4708) Výstup topné vody spodního m 3 /h 0,9 0,9 1,1 1,1 výměníku 80 C/60 C 10 C/45 C (DIN 4708) Tlakové ztráty horního výměníku mbar 8 13 Tlakové ztráty spodního výměníku mbar Výkonové číslo (DIN 4708) NL 4,8 6,2 5,7 9,2 Spotřeba teplé vody l/den Solární kolektor typ IVAR.SOLAR TS 300 IVAR.SOLAR TS 300 IVAR.SOLAR TS 300 IVAR.SOLAR TS 300 Potrubí (přívodní/zpětné) m max. 25 max. 25 max. 25 max. 25 Čerpadlová jednotka typ SOLEX RE2 SOLEX RE2 SOLEX RE2 SOLEX RE2 Hmotnost prázdného zásobníku kg Doporučené schéma zapojení: Sestava zajišťuje zpětný tok solární kapaliny z kolektorů. 2x 15

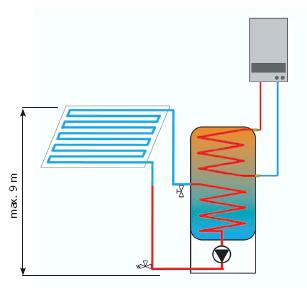

16 Graf průtoku vody: Průtok vody m 3 /h Princip funkce Princip funkce solárního systému DRAIN BACK se liší od mnoha jiných solárních systémů. Solární systém DRAIN BACK není zcela naplněn solární kapalinou a není pod tlakem. Z tohoto důvodu odpadá použití takových dílů, jako je např. expanzní nádoba, manometr a odvzdušňovač, které jsou běžné u solárních systémů. Za klidu kolektorového čerpadla (pod zásobníkem) se shromažďuje solární kapalina v solárním výměníku, v kolektorovém čerpadle a v solárním potrubí zásobníku. Z tohoto důvodu je důležité instalovat pole kolektorů (max. 2ks) a všechny solární rozvody tak, aby mohla solární kapalina proudit vlivem provedeného spádování zpět do zásobníku. Potom jsou solární rozvody a pole kolektorů naplněna vzduchem. Jako solární kapalina slouží hotová speciální směs, která je v sestavě. Jakmile spustí solární regulátor kolektorové čerpadlo, čerpá čerpadlo solární kapalinu ze sol. výměníku solárním potrubím zpětného toku do pole kolektorů. Tam dojde k ohřevu a kapalina je vedena solárním přívodním potrubím zpět do zásobníku. Objem kapaliny je v tenkých solárních rozvodech v poli kolektorů malý oproti objemu v silných trubkách výměníku v zásobníku. Z tohoto důvodu klesá hladina solární kapaliny za běhu kolektorového čerpadla jen v omezené míře. V horní části výměníku se shromažďuje vzduch vytlačený ze solárních rozvodů a z pole kolektorů. Při zahřátí systému solární kapalina a vzduch trochu zvětší svůj objem. Tlak vzduchu, uzavřeného v solárním systému, se pak nepatrně zvedne. Vzduchová bublina, uzavřená v systému, přitom plní úlohu expanzní nádoby. Tento tlak je nezbytný v žádném případě jej nesnižujte. Z tohoto důvodu nesmí být v solárním systému instalován žádný automatický odvzdušňovač. Za chodu kolektorového čerpadla přichází solární kapalina v horní části spirály neustále do kontaktu se vzduchem. Základním předpokladem pro bezvadnou funkci solárního systému je předepsaným způsobem provedená instalace pole kolektorů, solárních rozvodů a zvláště pak 3% spád rozvodů. Objem kapaliny v kolektorovém poli a v solárních rozvodech musí být přizpůsoben solárnímu systému. Z tohoto důvodu nesmí být překročeny minimální (5m) a maximální délky (20m) a převýšení (9m) solárních rozvodů, nesmí být použito solárních rozvodů s odlišným vnitřním průměrem (max. 10mm) a nesmí být provedeny změny jak konstrukce tak ani počtu kolektorů. Funkční rozsah solárního regulátoru Solární systém DRAIN BACK je regulován na zásobníku integrovaným mikroprocesorově řízeným solárním regulátorem. Na regulačním zařízení můžete provést nastavení pohotovostní teploty zásobníku, maximální teploty zásobníku nebo také minimální teploty k dohřívání pomocí topného zařízení. Integrovaný solární regulátor je kompletně vybavený systém k regulování dvou kolektorů a jednoho zásobníku. Pro instalaci nabízí regulátor dostatečný prostor k připojení a je vybaven ovládacími prvky a displejem k zobrazování dat a zadávání všech potřebných parametrů. Solární regulátor pracuje na principu regulace rozdílu teplot. Regulátor zapne kolektorové čerpadlo vždy, když je teplotní rozdíl (teplota kolektoru teplota zásobníku) větší než rozdíl pro zapnutí. Regulátor vypne kolektorové čerpadlo vždy, když je teplotní rozdíl (teplota kolektoru teplota zásobníku) menší než rozdíl pro vypnutí. Rozdíl teplot pro zapnutí se řídí podle charakteristik, uložených v regulátoru. Funkce dobíjení slouží k dohřevu zásobníku na požadovanou teplotu v určitém časovém období i za předpokladu, že není k dispozici dostatečný přínos ze solární energie. Přitom je možné provést dobíjení pomocí externího tepelného zdroje nebo pomocí elektrické topné patrony (dodané, ale nepřipojené ke zdroji el. energie). 16

17 Ohřev teplé vody probíhá takto: Solární výměník tepla je umístěn ve spodní, chladné části zásobníku a podporuje svými vodorovně probíhajícími spirálami trubek postup tepla směrem vzhůru. Relativně nízké teploty vody ve spodní části zásobníku zajišťují i při nízké solární energii optimální přenos tepla ze solárního okruhu do vody v zásobníku. U solárního zásobníku probíhá dohřívání teplé vody pomocí dalšího topného zařízení na rozdíl od solárního ohřevu v horní, teplejší části zásobníku. Pohotovostní objem je cca. 85 l. Výhody systému Drain Back 1) Ekonomika cena zařízení je velmi výhodná oproti konkurenci. 2) Snadná instalace práce a činnosti jsou zredukovány na minimum, potrubí mezi zásobníkem a solárním polem je snadno ohebné. 3) Jednoduchost montáže montáž může provádět odborník bez speciálního školení. 4) Spolehlivost díly, ze kterých je zařízení zhotoveno jsou z materiálů vysoké kvality a jsou zárukou vysoké spolehlivosti systému Drain Back. 5) Výkonnost energetická výkonnost systému Drain Back; plocha výměníku; redukovaný odběr oběhového čerpadla; redukované ztráty akumulátoru i ztráty při přenosu energie potrubím; díky vysokému tlaku v systému neexistují problémy s cirkulací. DŮLEŽITÉ UPOZORNĚNÍ: Pokud pro rozdíl teplot mezi zásobníkem a solárním kolektorem zasáhne řídicí jednotka, je kapalina z rozměrného výměníku čerpána vzhůru do solárního panelu, a nahrazuje vzduch, kterým byl solární kolektor naplněn. Vytlačený vzduch se usazuje v rozměrném výměníku, ale nebrání cirkulaci ani přenosu energie. Pokud se cirkulace zastaví, vrátí se kapalina ze solárního pole do výměníku a kolektory se naplní vzduchem. Jedná se bezpochyby o vynikající řešení umožňující snadnou regulaci vylučující riziko přehřátí solárního zásobníku a poškození systému při poruše čerpadla nebo při výpadku el. energie. Lze provozovat bez expanzní nádoby, pojistný ventil je v dodávce. Činnost systému Drain Back Systém je za klidu chráněn proti zamrznutí i přehřátí. Solární kolektor je prázdný, hladina tekutiny je na stejné úrovni jako při plnění během instalace. Čerpadlo stojí. (obr. 2a) Systém v provozu. Solární panel se plní tekutinou, vzduch se přemísťuje do horní části výměníku. Čerpadlo v provozu. (obr. 2b) Obr. 2a Obr. 2b 17

18 Systém v režimu ochrany proti přehřátí. Když je zásobník natemperován na naprogramovanou teplotu, solární panel se vyprázdní a hladina tekutiny se vrátí na původní úroveň plnění. Čerpadlo se zastaví a vzduch přejde do solárního panelu. (obr. 2c) Komponenty instalace Drain Back v solárním systému: Montážní činnost: Montáž Drain Back s trubkami z mědi a základní montážní příslušenství. 1. Zkontrolovat dodaný materiál: 18

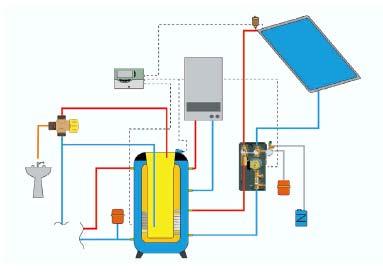

19 2. Schéma zapojení jednotlivých komponentů v systému DRAINBACK: 3. Způsob plnění systému: 1 Kolektor 2 Zásobníkový ohřívač DRAINBACK 3 Oběhové čerpadlo 4 Potrubí CU Ø 12x1 5 Napouštěcí / vypouštěcí ventil 6 Pojistný ventil 7 Solární regulace 8 Teplotní čidlo horní část zásobníku 9 Teplotní čidlo spodní část zásobníku 10 Teplotní čidlo kolektoru 11 Elektrická topná patrona 1,2 kw 1 Směs vody a nemrznoucí kapaliny GEL.G50 2 Plnicí hadice 3 Vypouštěcí / napouštěcí ventil 4 Přepad z pojistného ventilu 5 Pojistný ventil 6 Přepadová nádoba Velmi důležité upozornění: Trubky Drain Back se vždy instalují ve sklonu minimálně 3% od solárního kolektoru k zásobníku a nikdy nesmí tvořit násosku. Solární kolektor se vždy umisťuje nad zásobníkem. Solární panel 3% Zásobník 19

20 IVAR.PUFFER PS Akumulační nádoba pro uzavřené topné systémy IVAR.PUFFER PSR s integrovaným výměníkem: Ocelová akumulační nádoba pro topnou vodu; bez vnitřní povrchové úpravy pouze s vnějším nátěrem. Provedení PSR má navíc jeden integrovaný ocelový topný výměník, opět bez vnitřní povrchové úpravy pouze s vnějším nátěrem. Izolace je do objemu 500 litrů z tvrdého polyuretanu tloušťky 100 mm, od objemu 800 litrů z měkkého polyuretanu tloušťky 100 mm. Rozměry PUFFER PS, PSR: OBJEM A B D E F G H Pozn. Objem v litrech, rozměry v mm. 1 Odvzdušnění 5/4" 2 Vstup kotle 6/4" 3 Vstup topení 6/4" 4 Zpátečka topení (do 50 C) 6/4" 5 Zpátečka topení (do 30 C) 6/4" 6 Teploměr 1/2" 7 Čidlo 1/2" 8 Vstup do výměníku 1" 9 Výstup z výměníku 1" 20

21 IVAR.PUFFER PSRR se dvěma integrovanými výměníky: Ocelová akumulační nádoba pro topnou vodu se dvěma integrovanými ocelovými výměníky bez vnitřní povrchové úpravy pouze s vnějším nátěrem. Izolace je do objemu 500 litrů z tvrdého polyuretanu tloušťky 100 mm, od objemu 800 litrů pak z měkkého polyuretanu tloušťky 100 mm. Rozměry PUFFER PSRR: OBJEM A B C D E F G H Pozn. Objem v litrech, rozměry v mm. Technické charakteristiky: Max. provozní tlak vody: 0,3 MPa (3 bar) Max. provozní tlak ve výměníku: 0,6 MPa (6 bar) Max. provozní teplota nádrže: 90 C PSRR 800 litrů 1 Vstup topení 6/4" x 100 mm 2 Zpátečka topení 6/4" x 100 mm 3 Přípojka 1/2" x 100 mm 4 Černý plech 2472 x 1250 x 25/10 5 Spodní výměník 40 x 20 2,5 m 2 1" 6 Horní výměník 40 x 20 2,0 m 2 1" 7 Oblé dno zásobníku 8 Oblé víko zásobníku 21

22 PUFFER PS PSR PSRR jedn Celkový objem l Měkká izolace 100 ne ne ano ano ano ano ano ano ano ano ano mm Tvrdá izolace 100 ano ano ne ne ne ne ne ne ne ne ne mm Celková výška s izolací mm Klopná výška mm Nádoba s polyuretanovou izolací 100 mm Ø mm Objem vody ve výměníku (PSR) l 10,4 10,4 14,6 14,6 21,6 21,6 21,6 21,6 28,2 28,2 28,2 Plocha výměníku solárních kolektorů (PSR) m 2 1,8 1,8 2,6 2,6 3,8 3,8 3,8 3,8 5,0 5,0 5,0 Objem vody v horním m výměníku (PSRR) Objem vody ve spodním m 3 2 2,5 3 výměníku (PSRR) Plocha horního výměníku m 2 1, (PSRR) Plocha spodního m 2 1,8 2,6 2,6 3,8 3,8 výměníku (PSRR) Příkon kw Potřebný průtok topné vložky m 3 /h 1,9 1,9 2,8 2,9 4,1 4,2 4,4 4,6 5,6 5,8 6,0 Výstup topné vody 80/60 C (DIN 4708) m 3 /h 1,1 1,1 1,6 1,7 2,3 2,4 2,5 2,6 3,2 3,3 3,4 Tlaková ztráta mbar Hmotnost netto PS kg Hmotnost netto PSR kg Hmotnost netto PSRR kg Doporučené schéma zapojení: Optimální použití pro akumulaci topné vody a vody z alternativního zdroje energie (např. solárních kolektorů). Může být použita ve všech typech systémů. Nabízí vysokou účinnost při nízkých nákladech. Zaručuje dlouhou životnost bez koroze. Jednoduše se instaluje. Puffer je kvalitní nádoba, která nalezne pravé uplatnění ve všech systémech využívajících alternativní energii. 22

23 IVAR.PUFFER PSS Akumulační nádoba pro uzavřené topné a chladicí systémy Ocelová akumulační nádoba bez vnitřní povrchové úpravy určená pro uzavřené topné a chladicí systémy jako vyrovnávací nádrž. Izolace je v provedení z tvrdého polyuretanu tloušťky 30 mm. 1 Přípojka 6/4" x 25 mm 2 Přípojka 3/4" x 25 mm 3 Přípojka průchozí otvor: 1" x 20 mm (50 litrů) 1/2" x 15 mm ( l) 4 Dno 5 Plech 6 Noha Rozměry PSS: OBJEM A1 A2 B C D E F G H I L Hmotnost (kg) , , Pozn. Objem v litrech, rozměry v mm. Technické charakteristiky: Max. provozní tlak vody: 0,6 MPa (6 bar) Max. provozní tlak ve výměníku: 0,6 MPa (6 bar) Max. provozní teplota nádrže: 90 C 7 Vnitřní podpěra (pouze u objemu 50 a 100 litrů) 23

24 IVAR.EUROTANK VS Akumulační nádoba IVAR.EUROTANK VS1, VS2, VS3 s možností osazení externími výměníky: Číslo a typ připojení Vstup teplá voda 5/4" 6/4" 5/4" 2" 3" 2 Teploměr 1/2" 1/2" 1/2" 1/2" 1/2" 3 Čidlo 1/2" 1/2" 1/2" 1/2" 1/2" 4 Vypouštění 5/4" 5/4" 5/4" 5 Zpátečka studená voda 6/4" 6/4" 6/4" 2" 3" 6 Elektronická anoda čidlo 1/2" 1/2" 1/2" 1/2" 1/2" 7 Anoda 5/4" 5/4" 5/4" 5/4" 5/4" 8 Elektrický topný článek recirkulace 6/4" 6/4" 6/4" 6/4" 6/4" Rozměry EUROTANKU VS, VS1, VS2, VS3: Objem A B C D E F G H I L M N Pozn. Objem v litrech, rozměry v mm. 24

25 Technické charakteristiky: EUROTANK VS VS1 VS2 jedn VS3 Celkový objem l Měkká izolace 100 mm ne ne ne ano ano ano ano ano ano ano ano Tvrdá izolace 100 mm ano ano ano ne ne ne ne ne ne ne ne Celková výška s izolací mm Klopná výška mm Nádoba s měkkou tvrdou polyuretanovou izolací Ø mm mm Max. počet přírub Příruba Ø mm 290/220 Hmotnost netto kg Max. provozní tlak nádoby MPa (bar) 1,0 (10) 0,6 (6) Max. provozní tlak ve MPa výměníku (bar) 0,6 (6) Max. provozní teplota nádrže: C SA SR jedn Objem výměníku l 0,7 1,4 2,0 2,5 3,5 5,0 Plocha výměníku m 2 1,21 1,80 2,63 3,20 4,54 6,34 Příkon kw Potřebný průtok topné vložky m 3 /h 1,0 1,6 2,3 2,8 3,9 5,5 Výstup topné vody 80 / 60 C (DIN 4708) m 3 /h 0,6 0,9 1,3 1,6 2,2 3,1 Tlaková ztráta mbar Výkonové číslo (DIN 4708) NL Pozn. SA1 SA2 SA3 SA4 SA5 SA6 měděný výměník SR1 SR2 SR3 SR4 SR5 SR6 pocínovaný měděný výměník EUROTANK VS: SMALGLASS akumulační nádoba vyrobená z vysoce kvalitní oceli, včetně katodické ochrany, vnitřní úprava: ochrana proti korozi díky 2vrstvému smaltování dle DIN 4753, č. 3. EUROTANK VS1 VS2 VS3: Akumulační nádoby vyrobeny z vysoce kvalitní oceli s 1, 2 resp. 3 přírubami o průměru 290/220 mm. Izolace: Měkká polyuretanová pěna 100 mm nebo tvrdý polyuretan 100 mm Doporučené schéma zapojení: Ocelová akumulační nádoba s vnitřní povrchovou úpravou pro akumulaci teplé vody pro domácí i průmyslové použití. Může být připojena ke všem typům zdrojů energie. S hořčíkovou ochrannou anodou. Může být použita ve všech typech systémů. Nabízí vysokou účinnost při nízkých nákladech. Zaručuje dlouhou životnost bez koroze. Jednoduše se instaluje. EUROTANK nalezne své pravé uplatnění především v místech, kde je třeba velké množství vody (např. v hotelech). 25

26 IVAR.PLURICEL TB3, TB4, TB5 Akumulační nádoba s integrovaným výměníkem a možností více přírub Ocelová akumulační nádoba pro topnou vodu s 1 integrovaným ocelovým topným výměníkem a možností výběru verze se 3, 4 nebo 6 přírubami o Ø 290 / 220 mm pro osazení měděných výměníků. Bez vnitřní povrchové úpravy, pouze s vnějším nátěrem. Zaslepovací příruby a izolace v provedení z měkkého polyuretanu tloušťky 100 mm. Č. Typ připojení Odvzdušnění 5/4" 5/4" 2 Teploměr 1/2" 1/2" 3 Vstup kotle 1" 6/4" 4 Vstup topení 1" 6/4" 5 Čidlo kotle 1/2" 1/2" 6 Zpátečka kotle při 50 C 1" 6/4" 7 Zpátečka topení při 40 C 1" 6/4" 8 Čidlo 1/2" 1/2" 9 Vstup výměníku 1" 1" 10 Výstup výměníku 1" 1" 11 Výstup při 30 C 3/4" 1" Rozměry PLURICEL TB3, TB4, TB6: Objem A B C D E F G H I L M N O P Q R Pozn. Objem v litrech, rozměry v mm. 26

27 Technické charakteristiky: Max. provozní tlak vody: 0,3 MPa (3 bar) Max. provozní tlak ve výměníku: 0,6 MPa (6 bar) Max. provozní teplota nádrže: 90 C PLURICEL TB3 TB4 TB6 jedn Celkový objem l Měkká izolace 100 mm ano ano ano ano ano ano ano Celková výška s izolací mm Klopná výška mm Nádoba s měkkou izolací 100 mm Ø mm Objem výměníku l 13,0 17,2 17,2 23,2 26,2 30,2 34,0 Plocha výměníku solárních kolektorů m 2 2,2 3,0 3,0 4,0 4,5 5,2 6,0 Příkon kw Potřebný průtok topné vložky m 3 /h 2,4 3,2 3,4 4,8 5,0 5,8 6,7 Výstup topné vody 80 C / 60 C (DIN 4708) m 3 /h 1,4 1,8 1,9 2,6 2,9 3,3 3,8 Tlaková ztráta mbar Maximální počet přírub Příruba Ø mm 290/220 Hmotnost netto kg SA SR jedn Objem výměníku l 0,7 1,4 2,0 2,5 3,5 5,0 Plocha výměníku m 2 1,21 1,80 2,63 3,20 4,54 6,34 Příkon kw Potřebný průtok topné vložky m 3 /h 1,0 1,6 2,3 2,8 3,9 5,5 Výstup topné vody 80 C / 60 C (DIN 4708) m 3 /h 0,6 0,9 1,3 1,6 2,2 3,1 Tlaková ztráta mbar Výkonové číslo (DIN 4708) NL Pozn. SA1 SA2 SA3 SA4 SA5 SA6 měděný výměník SR1 SR2 SR3 SR4 SR5 SR6 pocínovaný měděný výměník PLURICEL TB: Akumulační nádoba vyrobená z vysoce kvalitní oceli s 1 zabudovaným výměníkem, pro topnou vodu, bez vnitřní povrchové úpravy, vnější nátěr, s přírubami Ø 290/220 mm. Izolace měkká polyuretanová izolace 100 mm. Doporučené schéma zapojení: Vysoce kvalitní akumulační nádoby pro kombinaci vytápění s ohřevem teplé vody, vhodné pro všechny systémy, kde se využívá alternativní energie. Může být použita ve všech typech systémů. Nabízí vysokou účinnost při nízkých nákladech. Zaručuje dlouhou životnost bez koroze. Jednoduše se instaluje. Pluricel je schopna energeticky těžit z několika alternativních zdrojů energie a uspokojit tak i ty nejnáročnější požadavky. 27

28 IVAR.TOTAL TSP Akumulační nádoba se dvěma topnými integrovanými výměníky a jedním průtočným vnořeným nerez výměníkem pro přípravu teplé vody: Ocelová akumulační nádoba pro topnou vodu se dvěma integrovanými ocelovými výměníky určenými pro solární systém popř. další alternativní zdroj energie. Zásobník je dále vybaven spirálním výměníkem z korugované nerezové trubky pro přípravu teplé vody bez vnitřní povrchové úpravy pouze s vnějším nátěrem. Izolace z měkkého polyuretanu tloušťky 100 mm. Rozměry TOTAL TSP: Odvzdušnění 1" 1" 2 Vstup kotle 6/4" 6/4" 3 Teploměr 1/2" 1/2" 4 Čidlo kotle 1/2" 5 Vstup topení 6/4" 6/4" 6 Zpátečka vody 50 C 6/4" 6/4" 7 Zpátečka kotle 6/4" 6/4" 8 Vstup kotle 6/4" 9 Čidlo 1/2" 1/2" 10 Solární čidlo 1/2" 1/2" 11 Zpátečka kotle 6/4" 6/4" 12 Zpátečka vody 30 C 5/4" 6/4" 13 Studená voda 5/4" 5/4" 14 Zpátečka solární energie 1" 1" 15 Čidlo 1/2" 1/2" 16 Přívod solární energie 1" 1" 17 Elektrický topný článek 6/4" 6/4" 18 Zpátečka altern. energie 1" 1" 19 Volný vstup pro čidlo 1/2" 1/2" 20 Vstup altern. energie 1" 1" 21 Teplá voda 5/4" 5/4" Objem A B C D E F G H I J K L M N O P Q R S T U V Pozn. Objem v litrech, rozměry v mm. Technické charakteristiky: Max. provozní tlak vody: Max. provozní tlak ve výměníku: Max. provozní tlak nádoby: 0,3 MPa (3 bar) 0,6 MPa (6 bar) 0,6 MPa (6 bar) 28

29 Max. provozní teplota nádrže: 90 C TOTAL TSP jedn Celkový objem l Plocha výměníku teplé vody m 2 5,1 6,4 7,6 7,6 8,9 8,9 Objem výměníku teplé vody l Měkká izolace 100 mm ano ano ano ano ano ano Celková výška s izolací mm Klopná výška mm Nádoba s měkkou PU izolací 100 mm Ø mm Objem horního výměníku l 11,4 11,8 11,8 14,0 19,0 17,7 Plocha horního výměníku m 2 2,0 2,0 2,0 2,5 3,0 3,0 Objem spodního výměníku l 11,4 14,2 16,6 16,8 20,5 22,7 Plocha spodního solárního výměníku m 2 2,0 2,5 3,0 3,0 3,5 4,0 Příkon Horní kw Spodní kw Potřebný průtok topné vložky Horní m 3 /h 1,7 1,8 1,8 2,4 2,8 2,8 Spodní m 3 /h 2,1 2,7 3,2 3,4 3,9 4,5 Výstup topné vody 80/60 C (DIN 4708) Horní m 3 /h 1,0 1,0 1,0 1,4 1,6 1,6 Spodní m 3 /h 1,2 1,5 1,8 1,9 2,2 2,6 Tlaková ztráta Horní mbar Spodní mbar m 3 /h 0,42 0,74 0,90 1,23 1,38 1,84 1 kw Výstup teplé vody m 3 /h 0,61 0,98 1,23 1,47 1,99 2,46 80/60 C 10/45 C 2 kw (DIN 4708) m 3 /h 0,79 1,87 1,89 2,26 2,36 3,93 3 kw Výkonové číslo (DIN 4708) NL 1,6 3,2 4,0 4,4 4,8 5,6 65 C 1,0 x NL Změna výkonového čísla 55 C 0,75 x NL při různých teplotách nádoby 50 C 0,55 x NL 45 C 0,3 x NL Hmotnost netto kg TOTAL TSP: Akumulační nádoba pro ohřev vody s integrovanými výměníky je vhodná pro připojení se solárními kolektory, je vybavena průtočným vnořeným nerez (AISI 316L) výměníkem. Izolace: měkká polyuretanová izolace 100 mm. Doporučené schéma zapojení: Akumulační nádoba vhodná pro ohřev vody a systémy využívající alternativní energie. Může být použita ve všech typech systémů. Nabízí vysokou účinnost při nízkých nákladech. Zaručuje dlouhou životnost bez koroze. Jednoduše se instaluje. TOTAL je nádoba opravdu vysoké kvality. Ohřev TV probíhá nerezovým (AISI 316L) výměníkem. 29

30 IVAR.EUROMAX Zásobníkový ohřívač s integrovaným topným výměníkem: Zásobníkový ohřívač teplé vody s velkoplošným integrovaným ocelovým výměníkem (vhodný pro použití s tepelným čerpadlem) s vnitřní povrchovou úpravou a dvojitým ováním typu SMALGLASS. Hořčíková ochranná anoda, izolace do objemu 500 litrů napěněná na povrch zásobníku z tvrdého polyuretanu tloušťky 50 mm, od objemu 800 litrů je pak z měkkého polyuretanu tloušťky 100 mm. Č. Typ připojení Teplá voda 1" 1" 5/4" 2 Anoda 5/4" 5/4" 5/4" 3 Teploměr čidlo 1/2" 1/2" 1/2" 4 Elektrický topný článek 6/4" 6/4" 6/4" 5 Transportní (slepá) příchytka 1/2" 1/2" 6 Studená voda 1" 1" 5/4" 7 Výstup z výměníku 1" 5/4" 5/4" 8 Čidlo 1/2" 1/2" 1/2" 9 Cirkulace 1/2" 1/2" 1/2" 10 Vstup do výměníku 1" 5/4" 5/4" 11 Teplá voda 1" 1" Rozměry EUROMAX: Objem A B C D E F G H I L M N O P Technické charakteristiky: Max. provozní tlak: 1,0 MPa (10 bar) Max. provozní tlak ve výměníku: 0,6 MPa (6 bar) Max. provozní teplota nádrže: 90 C 30

31 EUROMAX jedn Celkový objem l Izolace napěněný tvrdý polyuretan 50 mm ano ano ano ne ne Měkká izolace 100 mm ne ne ne ano ano Celková výška s izolací mm Klopná výška mm Nádoba s 50mm napěněným tvrdým PU Ø mm Nádoba se 100mm měkkou PU izolací Ø mm Objem výměníku l 23 42,5 51, ,5 Plocha výměníku m 2 4,0 5,0 6,0 7,0 8,0 Příkon kw Potřebný průtok topné vložky m 3 /h 4,1 5,6 6,7 8,2 9,3 Výstup teplé vody 80 / 60 C 10 / 45 C (DIN 4708) m 3 /h 2,4 3,2 3,8 4,7 5,3 Tlaková ztráta mbar Výkonové číslo NL Příruba Ø mm 180/120 Hmotnost netto kg EUROMAX: Zásobníkový ohřívač vody vyrobený z vysoce kvalitní oceli s 1 integrovaným topným výměníkem, vybaven anodovou ochranou, vnitřní úprava dle normy DIN a UNI Izolace 50 mm vrstva tvrdého napěněného PU do objemu 500 litrů a z měkkého PU tloušťky 100 mm od 800 litrů. Doporučené schéma zapojení: Řada vysoce kvalitních zásobníkových ohřívačů, určených pro všechny systémy s tepelnými čerpadly pro přípravu teplé vody. Může být použit ve všech typech systémů. Nabízí vysokou účinnost při nízkých nákladech. Zaručuje dlouhou životnost bez koroze. Jednoduše se instaluje. Má účinnou plochu výměníku. Zásobník s elipsovým výměníkem velké plochy. Ideální pro umístění vedle kotle nebo tepelného zásobníku. 31

32 Příslušenství a komponenty: Měděná topná vložka IVAR.SA, IVAR.SR, IVAR.SM: Pro modely IVAR.PLURICEL, IVAR.EUROTANK, IVAR.PREST DEN, IVAR.EUROMAX. Instalace přídavného výměníku: Pro dosažení lepší účinnosti v případě instalace přídavného výměníku pro jímání energie z akumulační nádoby, je nutné instalovat výměník dle níže uvedeného obrázku: Pro dosažení lepší účinnosti v případě instalace přídavného výměníku pro začlenění energie akumulační nádoby, je nutné instalovat výměník dle níže uvedeného obrázku: 32

33 Příruby: Příruba Záslepka Záslepka se 2 otvory 3/4" Záslepka se 2 otvory 1" Øi (vnitřní) / Øe (vnější) 290/220 Ø 290 Ø 290 Ø 290 Další komponenty: Magneziová ochranná anoda IVAR.AM (s mosaznou zátkou), IVAR.AT (s pozinkovanou zátkou a kontrolním zařízením) Patka pro ustavení nádob pro objemy litrů (3 ks) Cirkulace pro zásobník IVAR.TOTAL Jímky pro zásobníky IVAR.TANKS 33
