Návod k montáži a obsluze. Suchoběžná čerpadla. Řady: IPL, DPL. Technické změny vyhrazeny!

Transkript

1 Suchoběžná čerpadla Řady: IPL, DPL Technické změny vyhrazeny!

2 PROHLÁŠENÍ O SHODĚ VYDÁVÁ: PROHLÁŠENÍ O SHODĚ Podle Zákona 22/1997 Sb. č. W 9 IP.. / 98 WILO Praha s.r.o. Obchodní 125, Čestlice IČO: JAKO VÝROBCE A DISTRIBUTOR VÝROBKU: Skupina: Typ: Ucpávková čerpadla IP.., DPL Provedení: IPL 32 až 80, IPs 25 až 50, IPh 32 až 80 POPIS A URČENÍ FUNKCE VÝROBKU: Samostatná ucpávková čerpadla pro použití v topných systémech ( IPh speciálně na horkou vodu ), zemědělství a průmyslu. PROHLAŠUJEME A POTVRZUJEME NA SVOU VÝLUČNOU ODPOVĚDNOST, ŽE: A) Uvedený výrobek je za podmínek obvyklého a v návodu k používání určeného použití bezpečný, a že byla přijata opatření, kterými je zabezpečena shoda všech výrobků tohoto typu uváděných na trh s technickou dokumentací, se základními požadavky nařízení vlády, která se na něj vztahují a s požadavky technických předpisů uvedených v části B. B) Vlastnosti tohoto výrobku splňují technické požadavky, které se na něj vztahují a které jsou uvedeny v nařízení vlády č.168/97 Sb., č.169/97 Sb. a č. 170/97 Sb. Uvedený výrobek odpovídá těmto harmonizovaným českým technickým normám : ČSN EN 809 ČSN EN , -2 CSN EN , -2 a příslušným požadavkům směrnice EHS(EU): 89 / 392 / EHS, 89 /336 / EHS 92 / 31 / EHS, 91 /368 / EHS 93 / 44 / EHS, 93 / 68 / EHS Ing. Václav Zunt prokurista V Praze dne

3 PROHLÁŠENÍ O ZPŮSOBU VYUŽITÍ NEBO NEZÁVADNÉM ZNEŠKODNĚNÍ OBALU A VÝROBKU JAKO ODPADU č. OW 8 IP / 98 PROHLÁŠENÍ VE SMYSLU 18 ZÁKONA Č. 125/1997 Sb. O ODPADECH VYDÁVÁ: WILO Praha s.r.o., Obchodní 125, Čestlice IČO: JAKO VÝROBCE A DISTRIBUTOR VÝROBKU: Skupina: Ucpávková čerpadla Typ: IP-E, IPn, DP, DPn, IPg, DPg, Bn VYUŽITÍ NEBO NEZÁVADNÉ ZNEŠKODNĚNÍ OBALŮ A NESPOTŘEBOVANÝCH ČÁSTÍ VÝROBKŮ JAKO ODPADU (PO SKONČENÍ ŽIVOTNOSTI) ZAJIŠŤUJE : (vyplòte adresu smluvní odborné firmy, která se zabývá ve Vašem regionu vyuíváním(zejména kovových) odpadù a jejich nezávadým zneškodòováním) PROHLAŠUJEME ŽE: Výrobky, jejich nespotřebované části a obaly lze dále využít nebo zneškodnit způsobem, při kterém vliv na životní prostředí nepřesáhne míru stanovenou zvláštními předpisy (viz odkaz 19, k odstavci (1), 18, zákona č.125/97 Sb.,o odpadech. V používaných obalech nepřekračuje obsah olova, kadmia, rtuti a šestimocného chromu hodnoty stanovené vyhláškou. Ing. Václav Zunt prokurista V Praze dne

4 Obsah 1 Všeobecné informace 1.1 Použití 1.2 Technická charakteristika výrobků Klíč k označování typu Výkonová a připojovací data 2 Bezpečnostní pokyny 2.1 Označování upozornění v návodu 2.2 Kvalifikace personálu 2.3 Nebezpečí při nedodržování bezpečnostních pokynů 2.4 Bezpečnostní pokyny pro provozovatele 2.5 Bezpečnostní pokyny pro inspekční a montážní práce 2.6 Svévolná přestavba a výroba náhradních dílů 2.7 Nepřípustné způsoby provozování 3 Přeprava a skladování 4 Popis výrobků a příslušenství 4.1 Popis čerpadel 4.2 Rozsah dodávky 5 Instalace/montáž 5.1 Montáž 5.2 Elektrické připojení 6 Uvedení do provozu 7 Údržba 7.1 Mechanická ucpávka Výměna u provedení se standardním motorem Výměna u provedení s nedělenou hřídelí 8 Poruchy a jejich odstraňování 9 Odstavení čerpadla Zařazení produktů WILO SALMSON AG podle STANDARDNÍ KLASIFIKACE PRODUKCE (SKP) Kod CPC HC/CN JK Odstředivá čerpadla Spínací a regul. přístroje Náhradní díly čerpadel Servis čerpadel

5 1 Všeobecné informace 1.1 Použití POZOR! Tato čerpadla se nesmějí používat na pitnou vodu! Čerpadla řad IPL (in-line) a DPL (zdvojená) v lehkém průmyslovém provedení se používají především pro: - teplovodní otopné soustavy, - rozvody studené a chladicí vody, - rozvody užitkové vody, - průmyslové oběhové systémy, - rozvody teplonosných médií. 1.2 Technická charakteristika výrobků Klíč k označování typu IPL 50/115-0,75/2 Čerpadlo v provedení in-line s přírubovým připojením DPL = zdvojené čerpadlo Jmen. připojovací průměr Jmen. průměr oběžného kola Jmen. výkon motoru počet pólů motoru Výkonová a připojovací data Povolená média Násuvná hřídel ocel X2 CrNiMo 1810 (1.4404) topná voda podle VDI 2035 nedělená motorová hřídel ocel X20 Cr13 (1.4021) užitková voda Připojení potrubí a měřidel studená/chladicí voda Příruby PN 16 podle ČSN směs voda-glykol 1) s připojením pro manometr Rp 1/8 teplonosný olej Elektrické napájení jiná média na dotaz 3 ~ 380 V/3 ~ 400 V, 50 Hz Povolený rozsah teplot čerpaného média Jištění motoru mimo rozsah dodávky 10 C až C Integrovaná plná ochrana motoru 2) Maximální povolený provozní tlak Přepínání/regulace otáček 10 bar přepínání pólů Způsob montáže: regulátory (DR-System WILO) 3) přímo do potrubí Speciální provedení motoru (na zvláštní přání) Materiálové provedení speciální napětí/frekvence Kryt čerpadla - šedá litina GG 20 nevýbušné provedení (EEx e) Oběžné kolo plast druh krytí IP 55 Standardní provedení Zvláštní provedení nebo vybavení (za příplatek) 1) od 10 % obj. glykolu 2) Spínač není součástí dodávky 3) S použitím příslušného spínacího přístroje WILO 4

6 2 Bezpečnostní pokyny Tento návod k obsluze obsahuje základní pokyny, které je třeba respektovat při instalaci i při provozu. Proto je nutné, aby montér i příslušný obsluhovatel tento návod bezpodmínečně přečetli ještě před montáží a uvedením do provozu. Je třeba respektovat nejen všeobecné bezpečnostní pokyny, uvedené v této kapitole o bezpečnosti, ale i ty, které jsou jako speciální uvedeny v dalších kapitolách. Bezpodmínečně se musí respektovat pokyny, umístěné přímo na zařízení, jako např. směrová šipka. 2.1 Označování upozornění v návodu Bezpečnostní pokyny, obsažené v tomto návodu, jejichž nedodržení může způsobit ohrožení osob, jsou při varování před elektrickým napětím zvláště označeny symbolem U bezpečnostních pokynů, jejichž nerespektováním může být ohroženo čerpadlo/zařízení a jeho funkce, je vloženo slovo POZOR! 2.2 Kvalifikace personálu Montážní personál musí mít pro tyto práce příslušnou kvalifikaci. 2.3 Nebezpečí při nedodržení bezpečnostních pokynů Nedodržení bezpečnostních pokynů může mít za následek ohrožení osob i čerpadla/zařízení. Nedodržení těchto bezpečnostních pokynů může dále vést ke ztrátě veškerých nároků na náhradu z toho vzniklých škod. V konkrétních případech může mít jejich nerespektování za následek např. tato ohrožení: - Selhání důležitých funkcí čerpadla/zařízení, - ohrožení osob elektrickými a mechanickými vlivy. 2.4 Bezpečnostní pokyny pro provozovatele Je nutno dodržovat platné předpisy o prevenci úrazů. Je třeba zcela vyloučit nebezpečí ohrožení elektrickým proudem. Dále je nutné dodržovat platné předpisy ČSN i pokyny místních rozvodných závodů. 2.5 Bezpečnostní pokyny pro inspekční a montážní práce Provozovatel musí zajistit, aby veškeré inspekční i montážní práce prováděl autorizovaný a kvalifikovaný personál, který se detailním studiem dostatečně seznámil s tímto návodem. 5

7 Veškeré práce se zásadně smějí provádět pouze na odstaveném čerpadle/zařízení. 2.6 Svévolná úprava a výroba náhradních dílů Úpravy na čerpadle/zařízení jsou povoleny pouze po dohodě s výrobcem. Používání originálních náhradních dílů a výrobcem autorizovaného příslušenství zajišťuje bezpečnost provozu. Používání jiných součástí může mít za následek ztrátu záruky za následky tím způsobené. 2.7 Nepřípustné způsoby provozování Záruka za bezpečný provoz dodaného čerpadla/zařízení je zajištěna pouze za předpokladu, že je používáno přiměřeným způsobem podle kapitoly 1 tohoto návodu. Limitní hodnoty uvedené v katalogovém listě se nesmějí v žádném případě překračovat nebo podkračovat. 3 Přeprava a skladování Bez zvláštních požadavků. 4 Popis výrobků a příslušenství 4.1 Popis čerpadel Jednostupňové, nízkotlaké odstředivé čerpadlo kompaktní konstrukce. Motor se dodává ve dvojím provedení: - Standardní motor je spojený s prodlouženou hřídelí pevně spojkou. Mezi čerpadlem a motorem je spojovací lucerna (obr. 1). - Motor s nedělenou hřídelí, společnou s čerpadlem (obr. 2). V obou provedeních jde o kompaktní jednotku s nepatrným chvěním. Skříň čerpadla je v provedení in-line, tzn. sací i výtlačné hrdlo jsou v jedné ose. Hřídel je na vnější straně utěsněna bezúdržbovou mechanickou ucpávkou. Čerpadlo se montuje přímo do dostatečně zachyceného potrubí. U typu DPL jsou dvě čerpadla ve společné skříni (zdvojené čerpadlo). Při použití regulátoru se reguluje pouze provoz základního čerpadla. Pro pokrytí potřeby plného výkonu je k dispozici druhé čerpadlo jako špičkové. Mimoto může toto druhé čerpadlo sloužit jako rezerva pro případ poruchy. 4.2 Rozsah dodávky - Čerpadlo, kompletní, - plochá těsnění, - návod k montáži a obsluze. 6

8 5 Instalace/montáž 5.1 Montáž - Čerpadlo musí být umístěno v dobře větrané místnosti. - Čerpadlo namontovat na dobře přístupné místo, aby bylo možno je snadno kontrolovat nebo vyměnit. - Minimální vzdálenost mezi stěnou a mřížkou ventilátoru je 5 cm. - Nejvyšší povolená okolní teplota je 40 C. - Čerpadlo montovat do potrubí až po skončení všech svářecích i pájecích prací a po dokonalém propláchnutí potrubí - Čerpadlo do potrubí montovat bez pnutí. - Potrubí může být vedeno libovolně. - Povolena je jakákoli montážní poloha kromě Motorem dolů. - Směr proudění musí souhlasit se šipkou na tělese čerpadla. - Před čerpadlo i za ně je třeba instalovat uzavírací orgány, aby se při opravě nebo výměně čerpadla nemusel vypouštět celý systém. - Provedení s lucernou má na spodní straně otvor, na který lze napojit odpad pro případný výskyt kondenzní vody. POZOR! - Při čerpání z nádrže hlídat dostatečnou výšku kapaliny nad sacím hrdlem čerpadla, aby čerpadlo v žádném případě neběželo nasucho. 5.2 Elektrické připojení - Elektrické připojení musí instalovat odborný elektromontér v souladu s platnými předpisy ČSN. - Přívod musí být proveden jako pevný, opatřený zásuvkou nebo vypínačem všech vodičů s rozevřením kontaktů min. 3 mm. - Překontrolovat charakter napájecího proudu i napětí. - Napájecí napětí: 3 ~ 380 V, 50 Hz - Jištění vůči síti: 16 A. - Respektovat údaje typového štítku čerpadla. - Zařízení řádně uzemnit. - Napájecí kabel se musí vést tak, aby se v žádném případě nedotýkal potrubí a/nebo skříně čerpadla či krytu motoru. - Zapojovací schémata pro připojení jsou na víku svorkovnicové skříňky (viz též obr. 5). - Doporučuje se instalovat motorový jistič (mimo rozsah dodávky). 6 Uvedení do provozu - Čerpadlo, sací i přívodní potrubí musí být zaplněny a odvzdušněny. - Povolením odvzdušňovacího šroubu (obr. 1/2, poz. 9) čerpadlo odvzdušnit. POZOR! Běh nasucho ničí mechanickou ucpávku. - Krátkým zapnutím zkontrolovat, jestli se smysl otáčení čerpadla shoduje se šipkou na jeho skříni. Při nesprávném smyslu otáčení zaměnit navzájem dvě fáze. - Dbát na dostatečný nátokový tlak. 7

9 7 Údržba 7.1 Mechanická ucpávka Mechanická ucpávka nevyžaduje údržbu. Během záběhu je třeba počítat s mírným ukapáváním. Přesto je však nutno ji občas opticky zkontrolovat. Při zřetelném propouštění je třeba těsnění vyměnit. WILO nabízí opravářskou soupravu, v níž jsou součásti, potřebné pro tuto výměnu Výměna mechanické ucpávky u provedení se standardním motorem (obr. 1): Demontáž - Zařízení odpojit od elektrického napájení a zajistit proti opětovnému zapnutí. - Uzavřít uzavírací armatury před čerpadlem i za ním. - Odpojit motor. - Povolit šrouby, náboje a násuvnou hřídel (poz. 12). - Povolením šroubů (poz. 14) v přírubě oddělit motor od čerpadla. - Povolením šroubů (poz. 11) sejmout ze skříně čerpadla lucernu s oběžným kolem a utěsněním hřídele. - S hřídele čerpadla stáhnout Segerovu pojistku (poz. 7). - Sejmout oběžné kolo (poz. 2) s hřídele. - S hřídele stáhnout distanční objímku (poz.6). - S hřídele stáhnout mechanickou ucpávku (poz. 5). - Z lucerny vytáhnout hřídel čerpadla - Z vybrání v lucerně vytlačit protikroužek mechanické ucpávky a vyčistit dosedací plochy. - Pečlivě očistit dosedací plochu hřídele. Je-li hřídel poškozená, musí se vyměnit také. Montáž - Nasadit nový protikroužek. - Hřídel nasadit do lucerny. - Na hřídel nasunout novou mechanickou ucpávku (poz. 5). - Na hřídel nasunout distanční objímku (poz. 6). - Na hřídel namontovat oběžné kolo (poz. 2). - Na hřídel čerpadla nasunout Segerovu pojistku (poz. 7). - Založit nový O-kroužek (poz. 8). - Lucernu s oběžným kolem a těsněním hřídele nasadit do skříně čerpadla a přišroubovat. - Přírubovými šrouby (poz. 14) přišroubovat motor. - Šrouby (poz. 12) připevnit násuvnou hřídel. - Připojit motor na svorky. - Otevřít armatury před čerpadlem i za ním. - Zapnout pojistky. - Dále postupovat jako při uvádění do provozu. 8

10 7.1.2 Výměna mechanické ucpávky u provedení s nedělenou hřídelí (obr. 2): Demontáž - Zařízení odpojit od elektrického napájení a zajistit proti opětovnému zapnutí. - Uzavřít uzavírací armatury před čerpadlem i za ním. - Odpojit motor. - Povolením šroubů v přírubě (poz. 11) oddělit od skříně čerpadla motor s oběžným kolem a těsněním hřídele. - S hřídele čerpadla stáhnout Segerovu pojistku (poz. 7). - Sejmout oběžné kolo (poz. 2) s hřídele. - S hřídele stáhnout distanční objímku (poz.6). - S hřídele stáhnout mechanickou ucpávku (poz. 5). - Z vybrání v přírubě vytlačit protikroužek mechanické ucpávky a vyčistit dosedací plochy. - Pečlivě očistit dosedací plochu hřídele. Montáž - Nasadit nový protikroužek. - Na hřídel nasunout novou mechanickou ucpávku (poz. 5). - Na hřídel nasunout distanční objímku (poz. 6). - Na hřídel namontovat oběžné kolo (poz. 2). - Na hřídel čerpadla nasunout Segerovu pojistku (poz. 7). - Založit nový O-kroužek (poz. 8). - Motor s oběžným kolem a těsněním hřídele nasadit do skříně čerpadla a přišroubovat přírubovými šrouby (poz. 11). - Připojit motor na svorky. - Otevřít armatury před čerpadlem i za ním. - Zapnout pojistky. - Dále postupovat jako při uvádění do provozu. 8 Poruchy a jejich odstraňování Čerpadlo při zapnutém proudu neběží: - Volnost pohybu čerpadla zkontrolovat pootočením rotoru šroubovákem, zasunutým skrz krycí mřížku do lopatek ventilátoru, - zkontrolovat napětí v síti a pojistky na přívodu. Nedá-li se porucha odstranit, obraťte se laskavě na servis WILO. 9 Odstavení čerpadla Čerpadlo se odstavuje tak, že je odborný pracovník odpojí ze sítě. Před demontáží čerpadla z potrubí je třeba uzavřít uzavírací armatury před čerpadlem i za ním a skříň čerpadla nechat zchladnout na přijatelnou teplotu. POZOR! Při nedodržení tohoto postupu hrozí nebezpečí popálení! 9

11 Text k obrázkům: Obr. 1: Čerpadlo se standardním motorem, poz. 10 utěsněno kapkou TEROTOPU M20 Obr. 2: Čerpadlo s nedělenou hřídelí, poz. 10 utěsněno kapkou TEROTOPU M20 Obr. 3.: Elektrické připojení 10

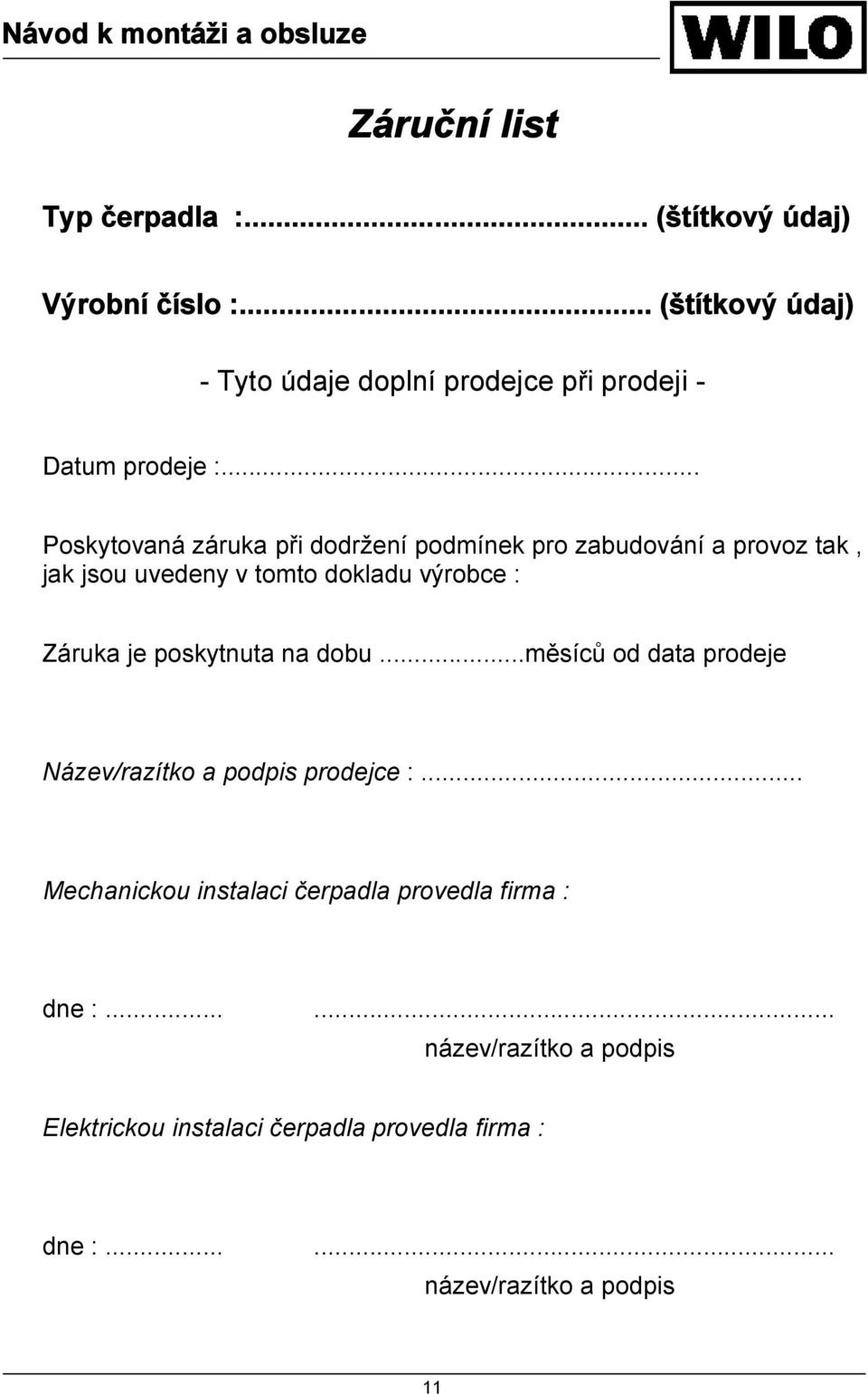

12 Záruční list Typ čerpadla :... (štítkový údaj) Výrobní číslo :... (štítkový údaj) - Tyto údaje doplní prodejce při prodeji - Datum prodeje :... Poskytovaná záruka při dodržení podmínek pro zabudování a provoz tak, jak jsou uvedeny v tomto dokladu výrobce : Záruka je poskytnuta na dobu...měsíců od data prodeje Název/razítko a podpis prodejce :... Mechanickou instalaci čerpadla provedla firma : dne : název/razítko a podpis Elektrickou instalaci čerpadla provedla firma : dne : název/razítko a podpis 11
