1

2

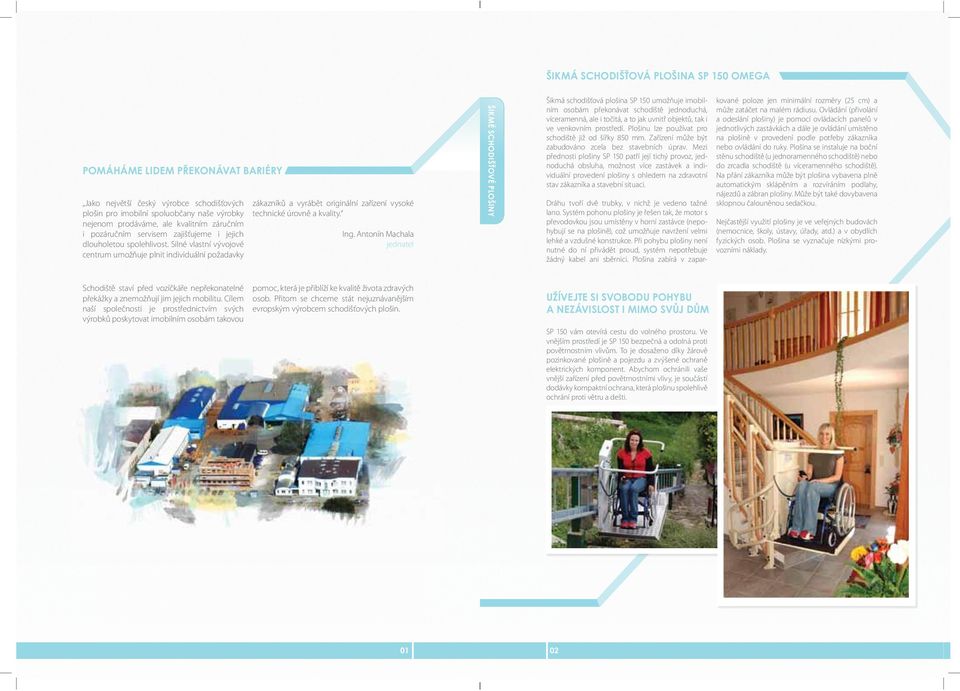

3 ŠIKMÁ SCHODIŠ OVÁ PLOŠINA SP 150 OMEGA POMÁHÁME LIDEM P EKONÁVAT BARIÉRY Jako největší český výrobce schodišťových plošin pro imobilní spoluobčany naše výrobky nejenom prodáváme, ale kvalitním záručním i pozáručním servisem zajišťujeme i jejich dlouholetou spolehlivost. Silné vlastní vývojové centrum umožňuje plnit individuální požadavky zákazníků a vyrábět originální zařízení vysoké technické úrovně a kvality. Ing. Antonín Machala jednatel Šikmá schodišťová plošina SP 150 umožňuje imobilním osobám překonávat schodiště jednoduchá, víceramenná, ale i točitá, a to jak uvnitř objektů, tak i ve venkovním prostředí. Plošinu lze používat pro schodiště již od šířky 850 mm. Zařízení může být zabudováno zcela bez stavebních úprav. Mezi přednosti plošiny SP 150 patří její tichý provoz, jednoduchá obsluha, možnost více zastávek a individuální provedení plošiny s ohledem na zdravotní stav zákazníka a stavební situaci. Dráhu tvoří dvě trubky, v nichž je vedeno tažné lano. Systém pohonu plošiny je řešen tak, že motor s převodovkou jsou umístěny v horní zastávce (nepohybují se na plošině), což umožňuje navržení velmi lehké a vzdušné konstrukce. Při pohybu plošiny není nutné do ní přivádět proud, systém nepotřebuje žádný kabel ani sběrnici. Plošina zabírá v zaparkované poloze jen minimální rozměry (25 cm) a může zatáčet na malém rádiusu. Ovládání (přivolání a odeslání plošiny) je pomocí ovládacích panelů v jednotlivých zastávkách a dále je ovládání umístěno na plošině v provedení podle potřeby zákazníka nebo ovládání do ruky. Plošina se instaluje na boční stěnu schodiště (u jednoramenného schodiště) nebo do zrcadla schodiště (u víceramenného schodiště). Na přání zákazníka může být plošina vybavena plně automatickým sklápěním a rozvíráním podlahy, nájezdů a zábran plošiny. Může být také dovybavena sklopnou čalouněnou sedačkou. Nejčastější využití plošiny je ve veřejných budovách (nemocnice, školy, ústavy, úřady, atd.) a v obydlích fyzických osob. Plošina se vyznačuje nízkými provozními náklady. Schodiště staví před vozíčkáře nepřekonatelné překážky a znemožňují jim jejich mobilitu. Cílem naší společnosti je prostřednictvím svých výrobků poskytovat imobilním osobám takovou pomoc, která je přiblíží ke kvalitě života zdravých osob. Přitom se chceme stát nejuznávanějším evropským výrobcem schodišťových plošin. UŽÍVEJTE SI SVOBODU POHYBU A NEZÁVISLOST I MIMO SV J D M SP 150 vám otevírá cestu do volného prostoru. Ve vnějším prostředí je SP 150 bezpečná a odolná proti povětrnostním vlivům. To je dosaženo díky žárově pozinkované plošině a pojezdu a zvýšené ochraně elektrických komponent. Abychom ochránili vaše vnější zařízení před povětrnostními vlivy, je součástí dodávky kompaktní ochrana, která plošinu spolehlivě ochrání proti větru a dešti

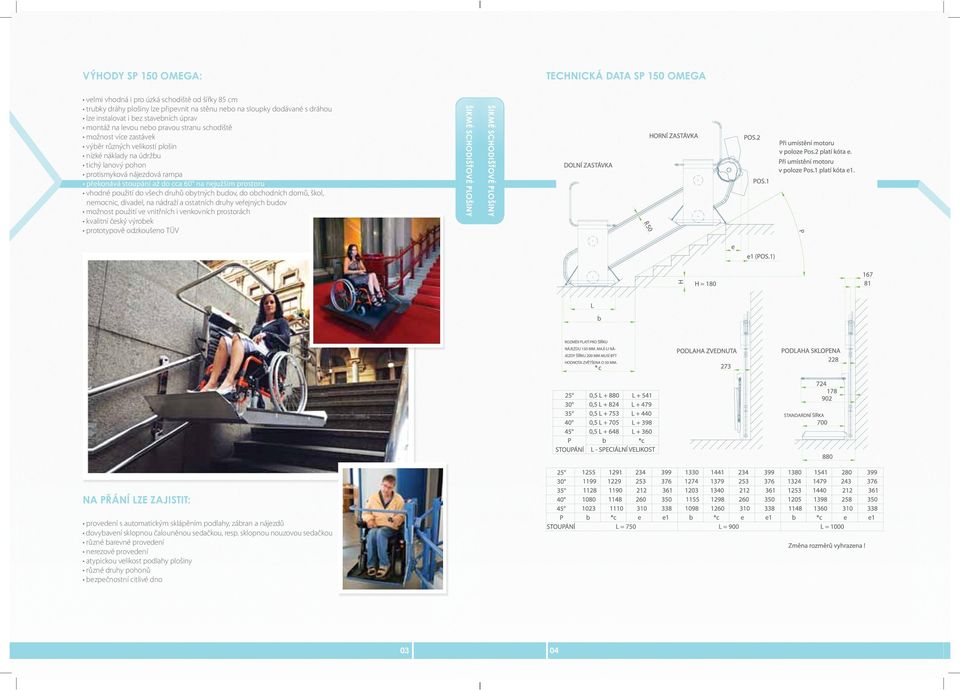

4 VÝHODY SP 150 OMEGA: TECHNICKÁ DATA SP 150 OMEGA velmi vhodná i pro úzká schodiště od šířky 85 cm trubky dráhy plošiny lze připevnit na stěnu nebo na sloupky dodávané s dráhou lze instalovat i bez stavebních úprav montáž na levou nebo pravou stranu schodiště možnost více zastávek výběr různých velikostí plošin nízké náklady na údržbu tichý lanový pohon protismyková nájezdová rampa překonává stoupání až do cca 60 na nejužším prostoru vhodné použití do všech druhů obytných budov, do obchodních domů, škol, nemocnic, divadel, na nádraží a ostatních druhy veřejných budov možnost použití ve vnitřních i venkovních prostorách kvalitní český výrobek prototypově odzkoušeno TÜV provedení s automatickým sklápěním podlahy, zábran a nájezdů dovybavení sklopnou čalouněnou sedačkou, resp. sklopnou nouzovou sedačkou různé barevné provedení nerezové provedení atypickou velikost podlahy plošiny různé druhy pohonů bezpečnostní citlivé dno 03 04

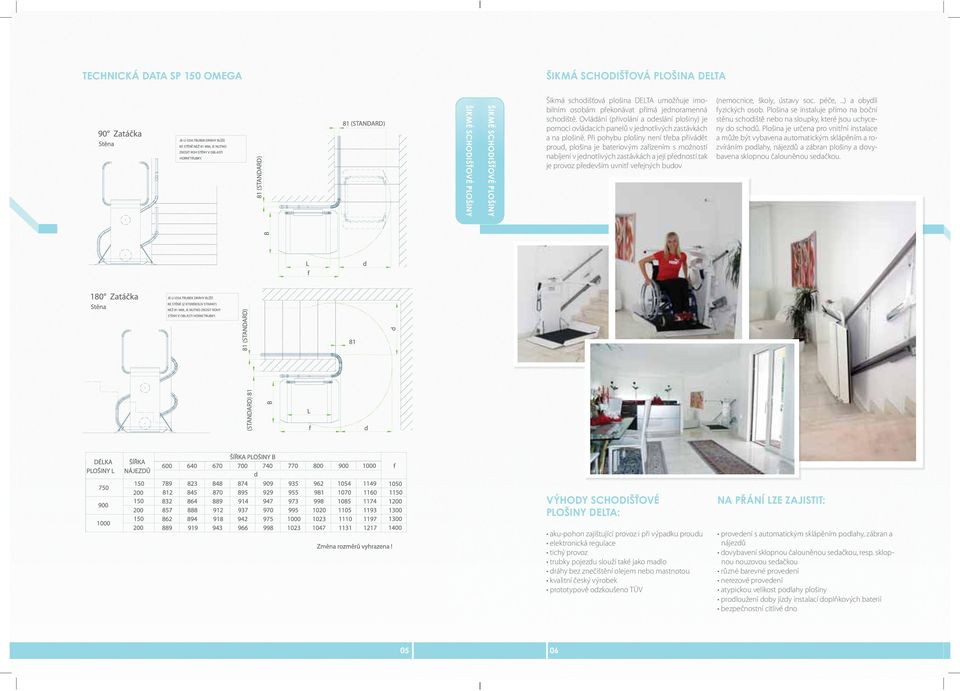

5 TECHNICKÁ DATA SP 150 OMEGA ŠIKMÁ SCHODIŠ OVÁ PLOŠINA DELTA Šikmá schodišťová plošina DELTA umožňuje imobilním osobám překonávat přímá jednoramenná schodiště. Ovládání (přivolání a odeslání plošiny) je pomocí ovládacích panelů v jednotlivých zastávkách a na plošině. Při pohybu plošiny není třeba přivádět proud, plošina je bateriovým zařízením s možností nabíjení v jednotlivých zastávkách a její předností tak je provoz především uvnitř veřejných budov (nemocnice, školy, ústavy soc. péče,...) a obydlí fyzických osob. Plošina se instaluje přímo na boční stěnu schodiště nebo na sloupky, které jsou uchyceny do schodů. Plošina je určena pro vnitřní instalace a může být vybavena automatickým sklápěním a rozvíráním podlahy, nájezdů a zábran plošiny a dovybavena sklopnou čalouněnou sedačkou. VÝHODY SCHODIŠ OVÉ PLOŠINY DELTA: aku-pohon zajištující provoz i při výpadku proudu elektronická regulace tichý provoz trubky pojezdu slouží také jako madlo dráhy bez znečištění olejem nebo mastnotou kvalitní český výrobek prototypově odzkoušeno TÜV provedení s automatickým sklápěním podlahy, zábran a nájezdů dovybavení sklopnou čalouněnou sedačkou, resp. sklopnou nouzovou sedačkou různé barevné provedení nerezové provedení atypickou velikost podlahy plošiny prodloužení doby jízdy instalací doplňkových baterií bezpečnostní citlivé dno 05 06

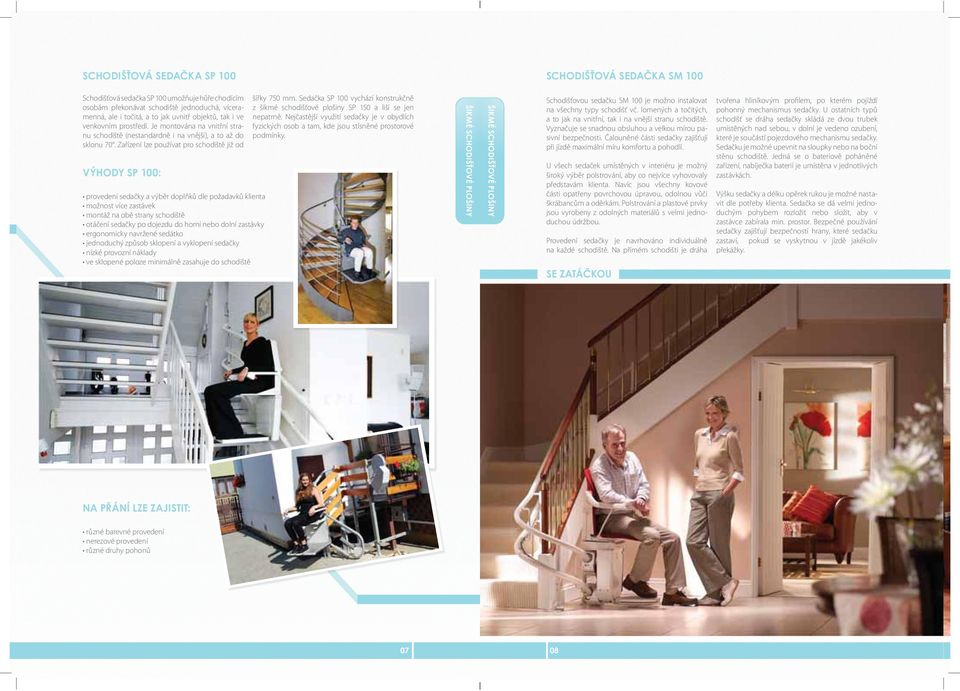

6 SCHODIŠ OVÁ SEDA KA SP 100 SCHODIŠ OVÁ SEDA KA SM 100 Schodišťová sedačka SP 100 umožňuje hůře chodícím osobám překonávat schodiště jednoduchá, víceramenná, ale i točitá, a to jak uvnitř objektů, tak i ve venkovním prostředí. Je montována na vnitřní stranu schodiště (nestandardně i na vnější), a to až do sklonu 70. Zařízení lze používat pro schodiště již od VÝHODY SP 100: provedení sedačky a výběr doplňků dle požadavků klienta možnost více zastávek montáž na obě strany schodiště otáčení sedačky po dojezdu do horní nebo dolní zastávky ergonomicky navržené sedátko jednoduchý způsob sklopení a vyklopení sedačky nízké provozní náklady ve sklopené poloze minimálně zasahuje do schodiště šířky 750 mm. Sedačka SP 100 vychází konstrukčně z šikmé schodišťové plošiny SP 150 a liší se jen nepatrně. Nejčastější využití sedačky je v obydlích fyzických osob a tam, kde jsou stísněné prostorové podmínky. Schodišťovou sedačku SM 100 je možno instalovat na všechny typy schodišť vč. lomených a točitých, a to jak na vnitřní, tak i na vnější stranu schodiště. Vyznačuje se snadnou obsluhou a velkou mírou pasivní bezpečnosti. Čalouněné části sedačky zajišťují při jízdě maximální míru komfortu a pohodlí. U všech sedaček umístěných v interiéru je možný široký výběr polstrování, aby co nejvíce vyhovovaly představám klienta. Navíc jsou všechny kovové části opatřeny povrchovou úpravou, odolnou vůči škrábancům a oděrkám. Polstrování a plastové prvky jsou vyrobeny z odolných materiálů s velmi jednoduchou údržbou. Provedení sedačky je navrhováno individuálně na každé schodiště. Na přímém schodišti je dráha SE ZATÁ KOU tvořena hliníkovým profilem, po kterém pojíždí pohonný mechanismus sedačky. U ostatních typů schodišť se dráha sedačky skládá ze dvou trubek umístěných nad sebou, v dolní je vedeno ozubení, které je součástí pojezdového mechanismu sedačky. Sedačku je možné upevnit na sloupky nebo na boční stěnu schodiště. Jedná se o bateriově poháněné zařízení, nabíječka baterií je umístěna v jednotlivých zastávkách. Výšku sedačky a délku opěrek rukou je možné nastavit dle potřeby klienta. Sedačka se dá velmi jednoduchým pohybem rozložit nebo složit, aby v zastávce zabírala min. prostor. Bezpečné používání sedačky zajišťují bezpečností hrany, které sedačku zastaví, pokud se vyskytnou v jízdě jakékoliv překážky. různé barevné provedení nerezové provedení různé druhy pohonů 07 08

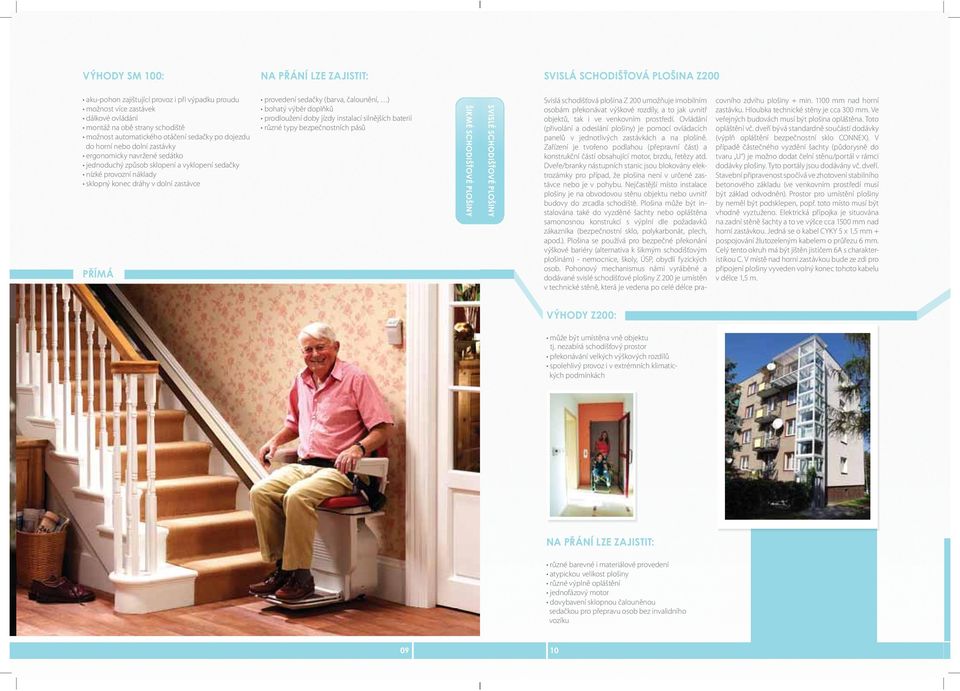

7 VÝHODY SM 100: SVISLÁ SCHODIŠ OVÁ PLOŠINA Z200 aku-pohon zajištující provoz i při výpadku proudu možnost více zastávek dálkové ovládání montáž na obě strany schodiště možnost automatického otáčení sedačky po dojezdu do horní nebo dolní zastávky ergonomicky navržené sedátko jednoduchý způsob sklopení a vyklopení sedačky nízké provozní náklady sklopný konec dráhy v dolní zastávce P ÍMÁ provedení sedačky (barva, čalounění, ) bohatý výběr doplňků prodloužení doby jízdy instalací silnějších baterií různé typy bezpečnostních pásů SVISLÉ SCHODIŠ OVÉ PLOŠINY Svislá schodišťová plošina Z 200 umožňuje imobilním osobám překonávat výškové rozdíly, a to jak uvnitř objektů, tak i ve venkovním prostředí. Ovládání (přivolání a odeslání plošiny) je pomocí ovládacích panelů v jednotlivých zastávkách a na plošině. Zařízení je tvořeno podlahou (přepravní část) a konstrukční částí obsahující motor, brzdu, řetězy atd. Dveře/branky nástupních stanic jsou blokovány elektrozámky pro případ, že plošina není v určené zastávce nebo je v pohybu. Nejčastější místo instalace plošiny je na obvodovou stěnu objektu nebo uvnitř budovy do zrcadla schodiště. Plošina může být instalována také do vyzděné šachty nebo opláštěna samonosnou konstrukcí s výplní dle požadavků zákazníka (bezpečnostní sklo, polykarbonát, plech, apod.). Plošina se používá pro bezpečné překonání výškové bariéry (alternativa k šikmým schodišťovým plošinám) - nemocnice, školy, ÚSP, obydlí fyzických osob. Pohonový mechanismus námi vyráběné a dodávané svislé schodišťové plošiny Z 200 je umístěn v technické stěně, která je vedena po celé délce pracovního zdvihu plošiny + min mm nad horní zastávku. Hloubka technické stěny je cca 300 mm. Ve veřejných budovách musí být plošina opláštěna. Toto opláštění vč. dveří bývá standardně součástí dodávky (výplň opláštění bezpečnostní sklo CONNEX). V případě částečného vyzdění šachty (půdorysně do tvaru U ) je možno dodat čelní stěnu/portál v rámci dodávky plošiny. Tyto portály jsou dodávány vč. dveří. Stavební připravenost spočívá ve zhotovení stabilního betonového základu (ve venkovním prostředí musí být základ odvodněn). Prostor pro umístění plošiny by neměl být podsklepen, popř. toto místo musí být vhodně vyztuženo. Elektrická přípojka je situována na zadní stěně šachty a to ve výšce cca 1500 mm nad horní zastávkou. Jedná se o kabel CYKY 5 x 1,5 mm + pospojování žlutozeleným kabelem o průřezu 6 mm. Celý tento okruh má být jištěn jističem 6A s charakteristikou C. V místě nad horní zastávkou bude ze zdi pro připojení plošiny vyveden volný konec tohoto kabelu v délce 1,5 m. VÝHODY Z200: může být umístěna vně objektu tj. nezabírá schodišťový prostor překonávání velkých výškových rozdílů spolehlivý provoz i v extrémních klimatic- kých podmínkách různé barevné i materiálové provedení atypickou velikost plošiny různé výplně opláštění jednofázový motor dovybavení sklopnou čalouněnou sedačkou pro přepravu osob bez invalidního vozíku 09 10

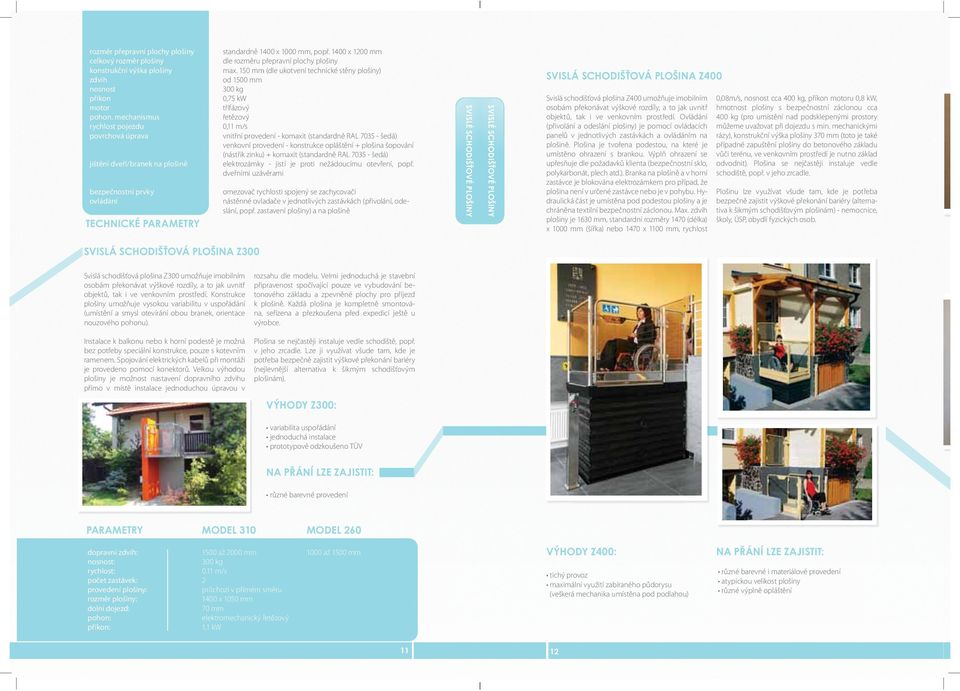

8 rozměr přepravní plochy plošiny celkový rozměr plošiny konstrukční výška plošiny zdvih nosnost příkon motor pohon. mechanismus rychlost pojezdu povrchová úprava jištění dveří/branek na plošině bezpečnostní prvky ovládání TECHNICKÉ PARAMETRY standardně 1400 x 1000 mm, popř x 1200 mm dle rozměru přepravní plochy plošiny max. 150 mm (dle ukotvení technické stěny plošiny) od 1500 mm 300 kg 0,75 kw třífázový řetězový 0,11 m/s vnitřní provedení - komaxit (standardně RAL šedá) venkovní provedení - konstrukce opláštění + plošina šopování (nástřik zinku) + komaxit (standardně RAL šedá) elektrozámky - jistí je proti nežádoucímu otevření, popř. dveřními uzávěrami omezovač rychlosti spojený se zachycovači nástěnné ovladače v jednotlivých zastávkách (přivolání, odeslání, popř. zastavení plošiny) a na plošině SVISLÉ SCHODIŠ OVÉ PLOŠINY SVISLÉ SCHODIŠ OVÉ PLOŠINY SVISLÁ SCHODIŠ OVÁ PLOŠINA Z400 Svislá schodišťová plošina Z400 umožňuje imobilním osobám překonávat výškové rozdíly, a to jak uvnitř objektů, tak i ve venkovním prostředí. Ovládání (přivolání a odeslání plošiny) je pomocí ovládacích panelů v jednotlivých zastávkách a ovládáním na plošině. Plošina je tvořena podestou, na které je umístěno ohrazení s brankou. Výplň ohrazení se upřesňuje dle požadavků klienta (bezpečnostní sklo, polykarbonát, plech atd.). Branka na plošině a v horní zastávce je blokována elektrozámkem pro případ, že plošina není v určené zastávce nebo je v pohybu. Hydraulická část je umístěna pod podestou plošiny a je chráněna textilní bezpečnostní záclonou. Max. zdvih plošiny je 1630 mm, standardní rozměry 1470 (délka) x 1000 mm (šířka) nebo 1470 x 1100 mm, rychlost 0,08m/s, nosnost cca 400 kg, příkon motoru 0,8 kw, hmotnost plošiny s bezpečnostní záclonou cca 400 kg (pro umístění nad podsklepenými prostory můžeme uvažovat při dojezdu s min. mechanickými rázy), konstrukční výška plošiny 370 mm (toto je také případné zapuštění plošiny do betonového základu vůči terénu, ve venkovním prostředí je nutno základ odvodnit). Plošina se nejčastěji instaluje vedle schodiště, popř. v jeho zrcadle. Plošinu lze využívat všude tam, kde je potřeba bezpečně zajistit výškové překonání bariéry (alternativa k šikmým schodišťovým plošinám) - nemocnice, školy, ÚSP, obydlí fyzických osob. SVISLÁ SCHODIŠ OVÁ PLOŠINA Z300 Svislá schodišťová plošina Z300 umožňuje imobilním osobám překonávat výškové rozdíly, a to jak uvnitř objektů, tak i ve venkovním prostředí. Konstrukce plošiny umožňuje vysokou variabilitu v uspořádání (umístění a smysl otevírání obou branek, orientace nouzového pohonu). Instalace k balkonu nebo k horní podestě je možná bez potřeby speciální konstrukce, pouze s kotevním ramenem. Spojování elektrických kabelů při montáži je provedeno pomocí konektorů. Velkou výhodou plošiny je možnost nastavení dopravního zdvihu přímo v místě instalace jednoduchou úpravou v rozsahu dle modelu. Velmi jednoduchá je stavební připravenost spočívající pouze ve vybudování betonového základu a zpevněné plochy pro příjezd k plošině. Každá plošina je kompletně smontována, seřízena a přezkoušena před expedicí ještě u výrobce. Plošina se nejčastěji instaluje vedle schodiště, popř. v jeho zrcadle. Lze ji využívat všude tam, kde je potřeba bezpečně zajistit výškové překonání bariéry (nejlevnější alternativa k šikmým schodišťovým plošinám). VÝHODY Z300: variabilita uspořádání jednoduchá instalace prototypově odzkoušeno TÜV různé barevné provedení PARAMETRY MODEL 310 MODEL 260 dopravní zdvih: nosnost: rychlost: počet zastávek: provedení plošiny: rozměr plošiny: dolní dojezd: pohon: příkon: 1500 až 2000 mm 300 kg 0,11 m/s 2 průchozí v přímém směru 1400 x 1050 mm 70 mm elektromechanický řetězový 1,1 kw 1000 až 1500 mm VÝHODY Z400: tichý provoz maximální využití zabíraného půdorysu (veškerá mechanika umístěna pod podlahou) různé barevné i materiálové provedení atypickou velikost plošiny různé výplně opláštění 11 12

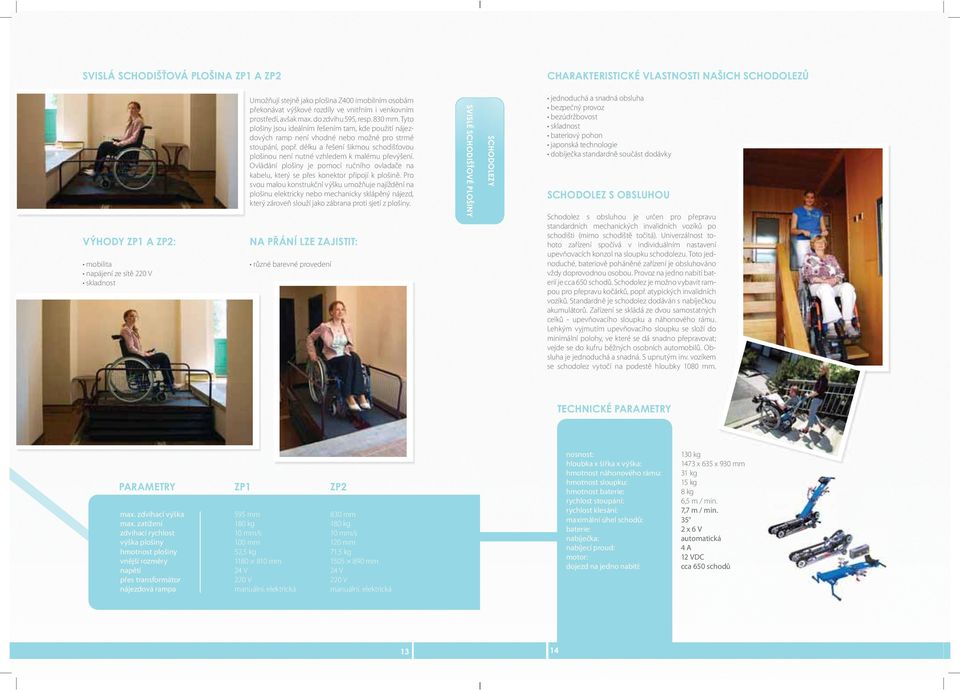

9 SVISLÁ SCHODIŠ OVÁ PLOŠINA ZP1 A ZP2 CHARAKTERISTICKÉ VLASTNOSTI NAŠICH SCHODOLEZ VÝHODY ZP1 A ZP2: mobilita napájení ze sítě 220 V skladnost Umožňují stejně jako plošina Z400 imobilním osobám překonávat výškové rozdíly ve vnitřním i venkovním prostředí, avšak max. do zdvihu 595, resp. 830 mm. Tyto plošiny jsou ideálním řešením tam, kde použití nájezdových ramp není vhodné nebo možné pro strmé stoupání, popř. délku a řešení šikmou schodišťovou plošinou není nutné vzhledem k malému převýšení. Ovládání plošiny je pomocí ručního ovladače na kabelu, který se přes konektor připojí k plošině. Pro svou malou konstrukční výšku umožňuje najíždění na plošinu elektricky nebo mechanicky sklápěný nájezd, který zároveň slouží jako zábrana proti sjetí z plošiny. různé barevné provedení SVISLÉ SCHODIŠ OVÉ PLOŠINY SCHODOLEZY jednoduchá a snadná obsluha bezpečný provoz bezúdržbovost skladnost bateriový pohon japonská technologie dobíječka standardně součást dodávky SCHODOLEZ S OBSLUHOU Schodolez s obsluhou je určen pro přepravu standardních mechanických invalidních vozíků po schodišti (mimo schodiště točitá). Univerzálnost tohoto zařízení spočívá v individuálním nastavení upevňovacích konzol na sloupku schodolezu. Toto jednoduché, bateriově poháněné zařízení je obsluhováno vždy doprovodnou osobou. Provoz na jedno nabití baterií je cca 650 schodů. Schodolez je možno vybavit rampou pro přepravu kočárků, popř. atypických invalidních vozíků. Standardně je schodolez dodáván s nabíječkou akumulátorů. Zařízení se skládá ze dvou samostatných celků - upevňovacího sloupku a náhonového rámu. Lehkým vyjmutím upevňovacího sloupku se složí do minimální polohy, ve které se dá snadno přepravovat; vejde se do kufru běžných osobních automobilů. Obsluha je jednoduchá a snadná. S upnutým inv. vozíkem se schodolez vytočí na podestě hloubky 1080 mm. TECHNICKÉ PARAMETRY PARAMETRY ZP1 ZP2 max. zdvihací výška max. zatížení zdvihací rychlost výška plošiny hmotnost plošiny vnější rozměry napětí přes transformátor nájezdová rampa 595 mm 180 kg 10 mm/s 100 mm 52,5 kg mm 24 V 220 V manuální, elektrická 830 mm 180 kg 10 mm/s 120 mm 71,5 kg mm 24 V 220 V manuální, elektrická nosnost: hloubka x šířka x výška: hmotnost náhonového rámu: hmotnost sloupku: hmotnost baterie: rychlost stoupání: rychlost klesání: maximální úhel schodů: baterie: nabíječka: nabíjecí proud: motor: dojezd na jedno nabití: 130 kg 1473 x 635 x 930 mm 31 kg 15 kg 8 kg 6,5 m / min. 7,7 m / min x 6 V automatická 4 A 12 VDC cca 650 schodů 13 14

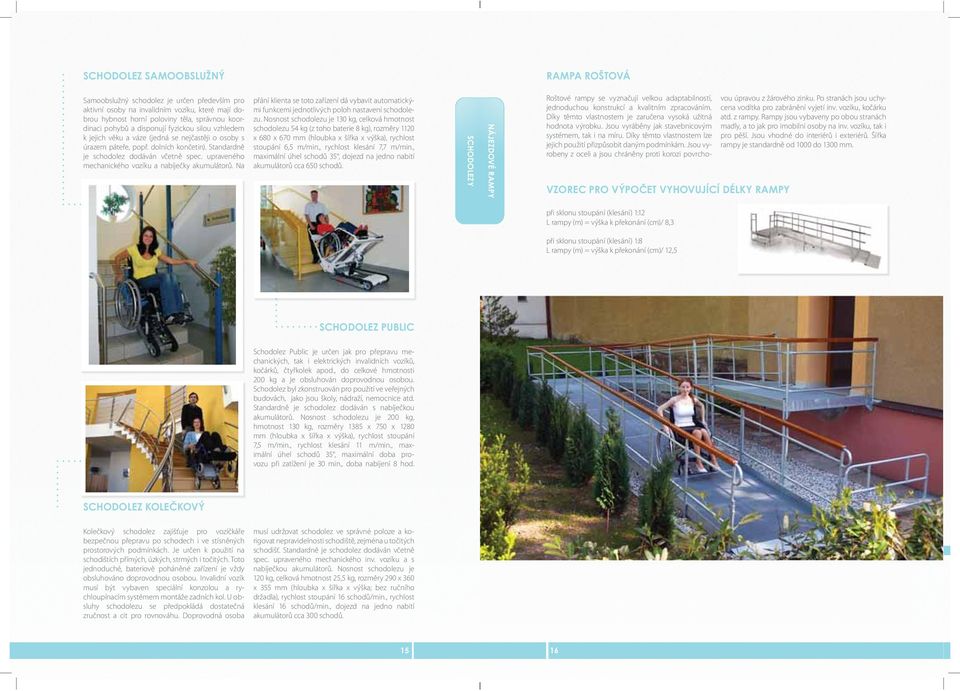

10 SCHODOLEZ SAMOOBSLUŽNÝ Samoobslužný schodolez je určen především pro aktivní osoby na invalidním vozíku, které mají dobrou hybnost horní poloviny těla, správnou koordinaci pohybů a disponují fyzickou silou vzhledem k jejich věku a váze (jedná se nejčastěji o osoby s úrazem páteře, popř. dolních končetin). Standardně je schodolez dodáván včetně spec. upraveného mechanického vozíku a nabíječky akumulátorů. Na přání klienta se toto zařízení dá vybavit automatickými funkcemi jednotlivých poloh nastavení schodolezu. Nosnost schodolezu je 130 kg, celková hmotnost schodolezu 54 kg (z toho baterie 8 kg), rozměry 1120 x 680 x 670 mm (hloubka x šířka x výška), rychlost stoupání 6,5 m/min., rychlost klesání 7,7 m/min., maximální úhel schodů 35, dojezd na jedno nabití akumulátorů cca 650 schodů. SCHODOLEZY NÁJEZDOVÉ RAMPY RAMPA ROŠTOVÁ VZOREC PRO VÝPO ET VYHOVUJÍCÍ DÉLKY RAMPY při sklonu stoupání (klesání) 1:12 L rampy (m) = výška k překonání (cm)/ 8,3 Roštové rampy se vyznačují velkou adaptabilností, jednoduchou konstrukcí a kvalitním zpracováním. Díky těmto vlastnostem je zaručena vysoká užitná hodnota výrobku. Jsou vyráběny jak stavebnicovým systémem, tak i na míru. Díky těmto vlastnostem lze jejich použití přizpůsobit daným podmínkám. Jsou vyrobeny z oceli a jsou chráněny proti korozi povrchovou úpravou z žárového zinku. Po stranách jsou uchycena vodítka pro zabránění vyjetí inv. vozíku, kočárku atd. z rampy. Rampy jsou vybaveny po obou stranách madly, a to jak pro imobilní osoby na inv. vozíku, tak i pro pěší. Jsou vhodné do interiérů i exteriérů. Šířka rampy je standardně od 1000 do 1300 mm. při sklonu stoupání (klesání) 1:8 L rampy (m) = výška k překonání (cm)/ 12, SCHODOLEZ PUBLIC SCHODOLEZ KOLE KOVÝ Schodolez Public je určen jak pro přepravu mechanických, tak i elektrických invalidních vozíků, kočárků, čtyřkolek apod., do celkové hmotnosti 200 kg a je obsluhován doprovodnou osobou. Schodolez byl zkonstruován pro použití ve veřejných budovách, jako jsou školy, nádraží, nemocnice atd. Standardně je schodolez dodáván s nabíječkou akumulátorů. Nosnost schodolezu je 200 kg, hmotnost 130 kg, rozměry 1385 x 750 x 1280 mm (hloubka x šířka x výška), rychlost stoupání 7,5 m/min., rychlost klesání 11 m/min., maximální úhel schodů 35, maximální doba provozu při zatížení je 30 min., doba nabíjení 8 hod. Kolečkový schodolez zajišťuje pro vozíčkáře bezpečnou přepravu po schodech i ve stísněných prostorových podmínkách. Je určen k použití na schodištích přímých, úzkých, strmých i točitých. Toto jednoduché, bateriově poháněné zařízení je vždy obsluhováno doprovodnou osobou. Invalidní vozík musí být vybaven speciální konzolou a rychloupínacím systémem montáže zadních kol. U obsluhy schodolezu se předpokládá dostatečná zručnost a cit pro rovnováhu. Doprovodná osoba musí udržovat schodolez ve správné poloze a korigovat nepravidelnosti schodiště, zejména u točitých schodišť. Standardně je schodolez dodáván včetně spec. upraveného mechanického inv. vozíku a s nabíječkou akumulátorů. Nosnost schodolezu je 120 kg, celková hmotnost 25,5 kg, rozměry 290 x 360 x 355 mm (hloubka x šířka x výška; bez ručního držadla), rychlost stoupání 16 schodů/min., rychlost klesání 16 schodů/min., dojezd na jedno nabití akumulátorů cca 300 schodů

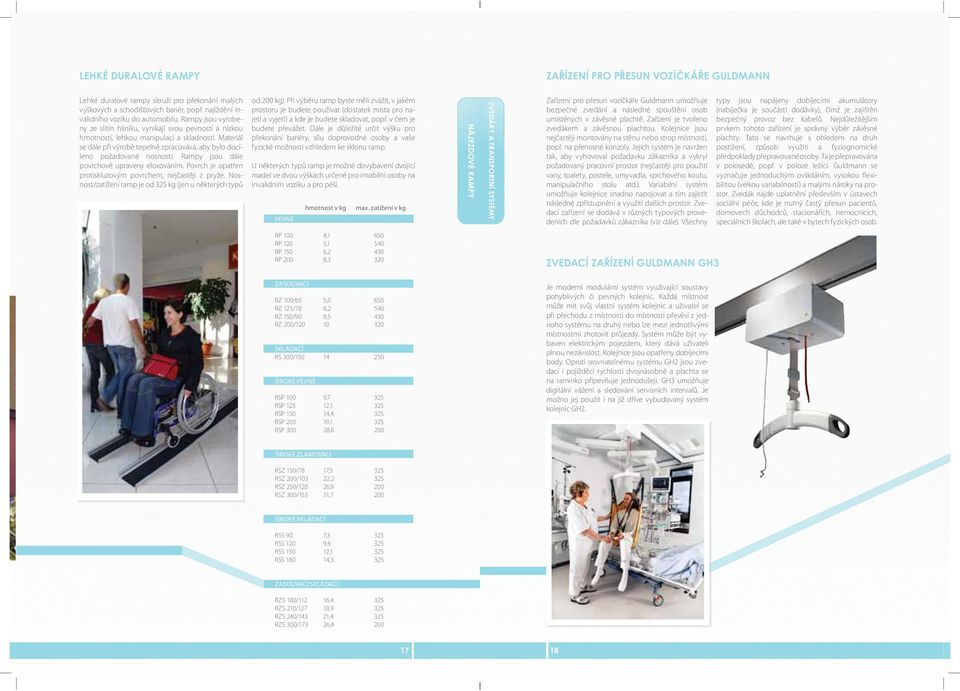

11 LEHKÉ DURALOVÉ RAMPY ZA ÍZENÍ PRO P ESUN VOZÍ KÁ E GULDMANN Lehké duralové rampy slouží pro překonání malých výškových a schodišťových bariér, popř. najíždění invalidního vozíku do automobilu. Rampy jsou vyrobeny ze slitin hliníku, vynikají svou pevností a nízkou hmotností, lehkou manipulací a skladností. Materiál se dále při výrobě tepelně zpracovává, aby bylo docíleno požadované nosnosti. Rampy jsou dále povrchově upraveny eloxováním. Povrch je opatřen protiskluzovým povrchem, nejčastěji z pryže. Nosnost/zatížení ramp je od kg (jen u některých typů od 200 kg). Při výběru ramp byste měli zvážit, v jakém prostoru je budete používat (dostatek místa pro najetí a vyjetí) a kde je budete skladovat, popř. v čem je budete převážet. Dále je důležité určit výšku pro překonání bariéry, sílu doprovodné osoby a vaše fyzické možnosti vzhledem ke sklonu ramp. U některých typů ramp je možné dovybavení dvojicí madel ve dvou výškách určené pro imobilní osoby na invalidním vozíku a pro pěší. PEVNÉ hmotnost v kg max. zatížení v kg NÁJEZDOVÉ RAMPY ZVEDÁKY A TRANSPORTNÍ SYSTÉMY Zařízení pro přesun vozíčkáře Guldmann umožňuje bezpečné zvedání a následné spouštění osob umístěných v závěsné plachtě. Zařízení je tvořeno zvedákem a závěsnou plachtou. Kolejnice jsou nejčastěji montovány na stěnu nebo strop místnosti, popř. na přenosné konzoly. Jejich systém je navržen tak, aby vyhovoval požadavku zákazníka a vykryl požadovaný pracovní prostor (nejčastěji pro použití vany, toalety, postele, umyvadla, sprchového koutu, manipulačního stolu atd.). Variabilní systém umožňuje kolejnice snadno napojovat a tím zajistit následné zpřístupnění a využití dalších prostor. Zvedací zařízení se dodává v různých typových provedeních dle požadavků zákazníka (viz dále). Všechny typy jsou napájeny dobíjecími akumulátory (nabíječka je součástí dodávky), čímž je zajištěn bezpečný provoz bez kabelů. Nejdůležitějším prvkem tohoto zařízení je správný výběr závěsné plachty. Tato se navrhuje s ohledem na druh postižení, způsob využití a fyziognomické předpoklady přepravované osoby. Ta je přepravována v polosedě, popř. v poloze ležící. Guldmann se vyznačuje jednoduchým ovládáním, vysokou flexibilitou (velkou variabilností) a malými nároky na prostor. Zvedák najde uplatnění především v ústavech sociální péče, kde je nutný častý přesun pacientů, domovech důchodců, stacionářích, nemocnicích, speciálních školách, ale také v bytech fyzických osob. RP 100 RP 120 RP 150 RP 200 4,1 5,1 6,2 8, ZVEDACÍ ZA ÍZENÍ GULDMANN GH3 ZASOUVACÍ RZ 100/65 RZ 125/78 RZ 150/90 RZ 200/120 SKLÁDACÍ RS 300/150 ŠIROKÉ PEVNÉ RSP 100 RSP 125 RSP 150 RSP 200 RSP 300 5,0 6,2 8, ,7 12,1 14,4 19,1 28, Je moderní modulární systém využívající soustavy pohyblivých či pevných kolejnic. Každá místnost může mít svůj vlastní systém kolejnic a uživatel se při přechodu z místnosti do místnosti převěsí z jednoho systému na druhý nebo lze mezi jednotlivými místnostmi zhotovit průjezdy. Systém může být vybaven elektrickým pojezdem, který dává uživateli plnou nezávislost. Kolejnice jsou opatřeny dobíjecími body. Oproti srovnatelnému systému GH2 jsou zvedací i pojížděcí rychlosti dvojnásobné a plachta se na ramínko připevňuje jednodušeji. GH3 umožňuje digitální vážení a sledování servisních intervalů. Je možno jej použít i na již dříve vybudovaný systém kolejnic GH2. ŠIROKÉ ZLAMOVACÍ RSZ 150/78 RSZ 200/103 RSZ 250/128 RSZ 300/153 17,5 22,2 26,9 31, ŠIROKÉ SKLÁDACÍ RSS 90 RSS 120 RSS 150 RSS 180 7,3 9,6 12,1 14,3 ZASOUVACÍ SKLÁDACÍ RZS 180/112 RZS 210/127 RZS 240/143 RZS 300/ ,4 18,9 21,4 26,
