1 SIMATIC S GPRS 2005, Page 1

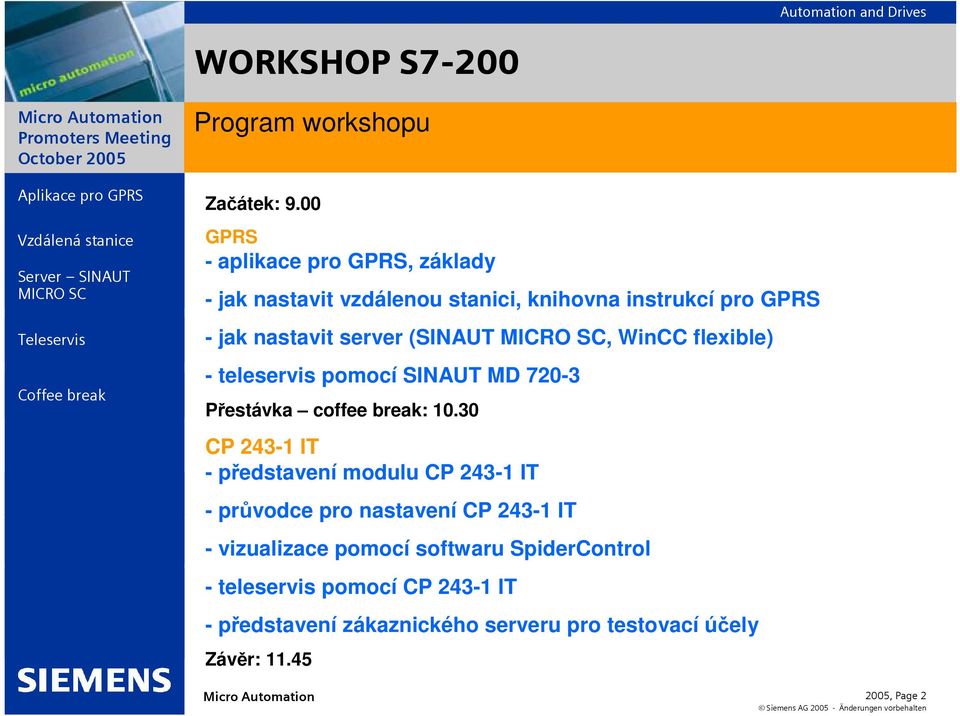

2 WORKSHOP S7-200 Program workshopu Začátek: 9.00 GPRS - aplikace pro GPRS, základy - jak nastavit vzdálenou stanici, knihovna instrukcí pro GPRS - jak nastavit server (SINAUT, WinCC flexible) - teleservis pomocí SINAUT MD Přestávka coffee break: CP IT - představení modulu CP IT - průvodce pro nastavení CP IT - vizualizace pomocí softwaru SpiderControl - teleservis pomocí CP IT - představení zákaznického serveru pro testovací účely Závěr: , Page 2

(SINAUT, WinCC flexible) - teleservis pomocí SINAUT MD 720-3 Přestávka coffee break: 10.

3 GPRS - základy GPRS technology - General Packet Radio Service 2005, Page 3

4 WORKSHOP S7-200 Kdy použít GPRS přenos dat - bezdrátový přenos - přenos na velkou vzdálenost - přenos dat na mobilní stanice - zabezpečení výměny dat při výpadku spojení Oblasti použití - čistírny odpadních vod - vodní hospodářství - Propojení s loděmi, vlaky - kontrola a ovládání dopravních systémů 2005, Page 4

výpadku spojení Oblasti použití - čistírny odpadních vod - vodní hospodářství

5 Základy GPRS GPRS technology přenos dat Aplikace Základy GPRS pro GPRS 2005, Page 5

6 Základy GPRS GPRS technology přenos dat Aplikace Základy GPRS pro GPRS 2005, Page 6

7 Základy GPRS GPRS technology přenos dat Aplikace Základy GPRS pro GPRS 2005, Page 7

8 Základy GPRS GPRS technology přenos dat Aplikace Základy GPRS pro GPRS 2005, Page 8

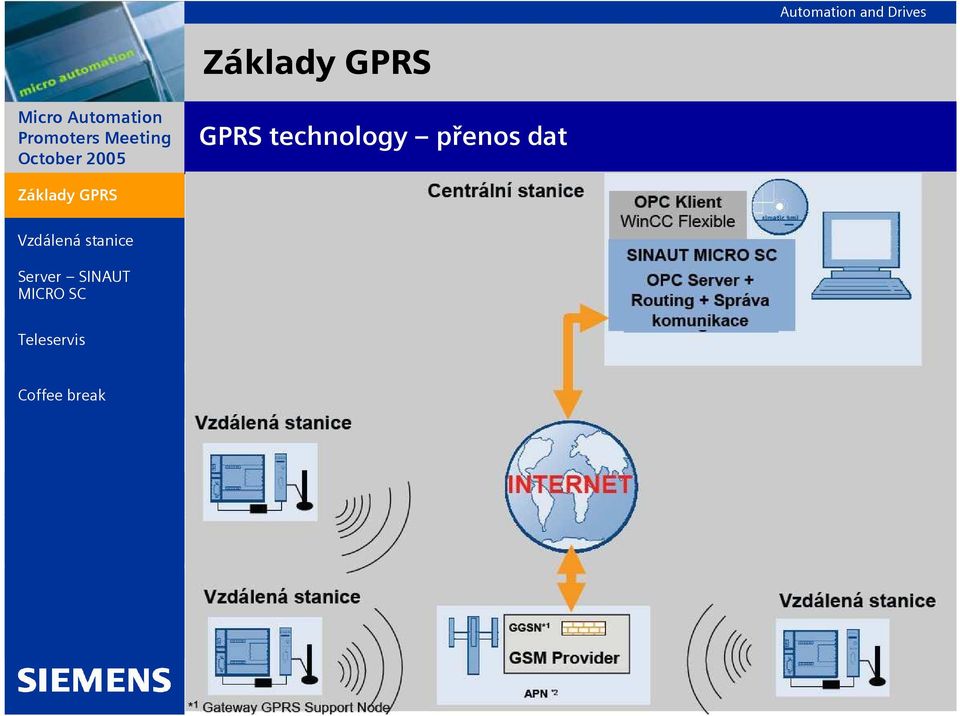

9 Základy GPRS GPRS technology přenos dat Aplikace Základy GPRS pro GPRS 2005, Page 9

10 Základy GPRS GPRS technology přenos dat Aplikace Základy GPRS pro GPRS 2005, Page 10

11 Základy GPRS GPRS technology schéma přenosu dat Aplikace Základy GPRS pro GPRS 2005, Page 11

12 Základy GPRS Potřebné komponenty Aplikace Základy GPRS pro GPRS 2005, Page 12

13 Remote station vzdálená stanice Konfigurace vzdálené stanice Nastaveni PC/PPI kabelu: Kabel musí mít minimálně E-stand , Page 13

14 Remote station vzdálená stanice Instalace SIM karty 1 2 Aktivovat PIN na SIM kartě? zadání "0000" odpovídá neaktivnímu PIN 2005, Page 14

15 Remote station vzdálená stanice Význam LED na modemu Kontrola všech parametrů SIM karty Spojování s GSM providerem Úspěšné připojení do sítě GSM providera Úspěšné připojení se službou GPRS Připojování k serveru SINAUT Úpěšné spojení se serverem SINAUT 2005, Page 15

připojení do sítě GSM providera Úspěšné připojení se službou GPRS

16 Remote station vzdálená stanice Knihovna pro GPRS SINAUT Obsahuje 4 podprogramy pro nastavení a ovládání GPRS přenosu dat Kde se dá stáhnout: v sekci MAS , Page 16

ovládání GPRS přenosu dat Kde se dá stáhnout: www.

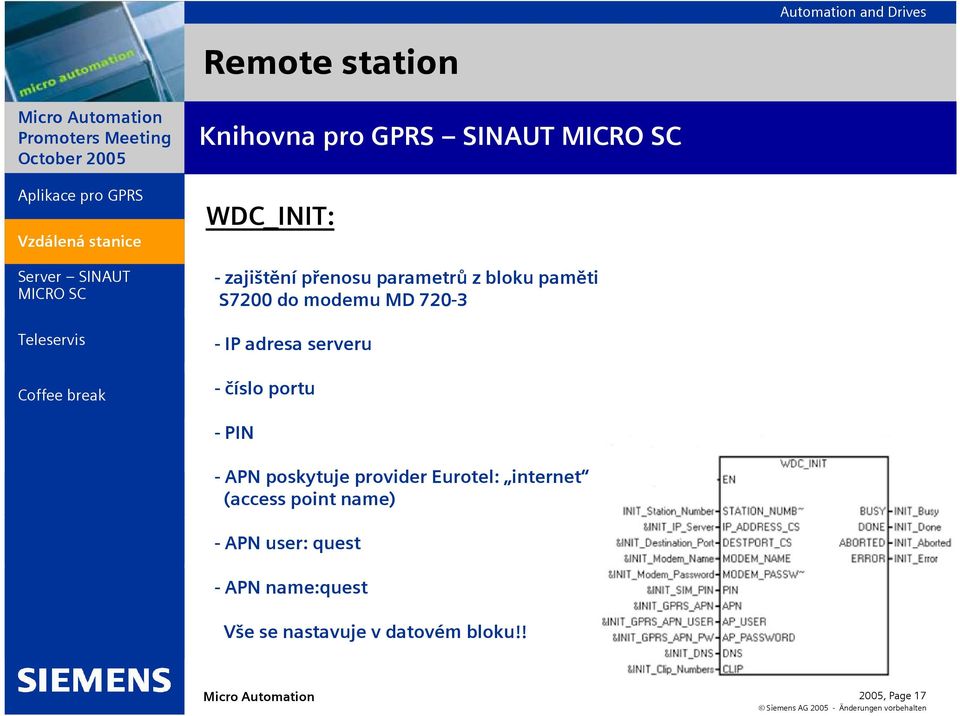

17 Remote station Knihovna pro GPRS SINAUT WDC_INIT: - zajištění přenosu parametrů z bloku paměti S7200 do modemu MD IP adresa serveru - číslo portu - PIN - APN poskytuje provider Eurotel: internet (access point name) - APN user: quest - APN name:quest Vše se nastavuje v datovém bloku!! 2005, Page 17

číslo portu - PIN - APN poskytuje provider Eurotel: internet (access point

18 Remote station Knihovna pro GPRS SINAUT WDC_SEND: - blok, který zajišťuje odeslání dat jiné vzdálené stanici - adresa (číslo) vzdálené stanice - adresa posílaných dat - velikost posílaných dat - možnost vložení časové značky 2005, Page 18

(číslo) vzdálené stanice - adresa posílaných dat - velikost

19 Remote station Knihovna pro GPRS SINAUT WDC_RECIEVE: - blok zajišťující příjem dat od jiné vzdálené stanice - definování bufferu pro příjem dat (začátek, délka) 2005, Page 19

20 Remote station Knihovna pro GPRS SINAUT WDC_CONTROL: blok zajišťující přepínání módů MD720-3 přijmutí CSD hovoru (teleservis), při tomto módu je spojení GPRS přerušeno 2005, Page 20

21 Remote station Knihovna pro GPRS SINAUT Rychlé a přehledné nastavení paraqmetrů pro nastavení Komunikace v datovém bloku: Veškeré možné nastavení lze provést zde 2005, Page 21

22 Server Sinaut Podmínka na typ připojení serveru Veřejná a pevná IP adresa!! ADSL ROUTER Port: INTERNET V routeru povolit komunikaci pro port: 26862!!! 2005, Page 22

23 Server Sinaut Software SINAUT 2005, Page 23

24 Server Sinaut Software SINAUT Přidání nové stanice Test stavu připojení Přehled o spojení Všech nadefinovaných stanic Stanice není připojena GPRS spojení se SINAUT navázáno, není spojení s PLC!! Spojení OK 2005, Page 24

25 Server Sinaut Software SINAUT Jméno vzdálené stanice Na straně SERVERU Identifikační číslo stanice. Nastavuje se v komunikačních blocích ve STEP 7 Micro/WIN Jméno a heslo pro modem na vzdálené stanici. Identifikační číslo stanice. Opět se nastavuje v STEP 7 Micro/WIN Poznámka 2005, Page 25

26 Server Sinaut STATION STATUS Otestování stavu GPRS spojení se vzdálenou stanicí a Spojení mezi MD720-3 a PCL Chyba spojení mezi modemem a PLC - zkontrolovat kabeláž - je PLC ve stavu RUN 2005, Page 26

27 Server Sinaut STATUS MATRIX Okno s rychlým přehledem o stavu všech připojených stanic 2005, Page 27

28 WinCC flexible OPC klient OPC klient (v našem případě WinCC flexible) se stará o zobrazení dat z OPC serveru (SINAUT ) jméno OPC serveru 2005, Page 28

29 WinCC flexible OPC klient Nadefinování proměnných, které chceme sledovat v S7-200 a které OPC server předá WinCC flexible OPC client 2005, Page 29

30 WinCC flexible OPC klient Wincc flexible RUNTIME: spuštění projektu, OPC klient čte data z OPC serveru Sm@rt service: přístup k projektu přes webový prohlížeč, vytvoření webového serveru 2005, Page 30

31 pracujte odkudkoliv 2005, Page 31

32 TELESERVIS TELESERVIS Co je to teleservis? Kompletní přístup do S download/upload programu - přístup do paměti - přístup do Status table - zobrazovaní informací o stavu 2005, Page 32

33 TELESERVIS TELESERVIS Nutné předpoklady Nutné předpoklady: Spojení mezi S7-200 a modemem MD (PC/PPI kabel musí mít minimálně E-Stand:03) Nastavení PC/PPI kabelu Nastavení bloků knihovny pro GPRS komunikaci v STEP 7 Micro/WIN Analogový modem musí podporovat vytáčené datové spojení CSD, SIM karta musí mít oddělené číslo pro datová spojení Digitální GSM modem PIN musí být aktivovaný Port použitý pro komunikaci s modemem musí být nastaven na max. rychlost 9600Kb/s 2005, Page 33

34 TELESERVIS Nastavení komunikace na straně STEP 7 Micro/WIN Nastavení komunikačního rozhraní pro STEP 7 Micro/WIN TELESERVIS - Výběr komunikace PC/PPI - Zaškrtnutí modemového připojení - Výběr portu, který využívá modem 2005, Page 34

35 TELESERVIS Nastavení komunikace na straně STEP 7 Micro/WIN Nastavení parametrů spojení: TELESERVIS Parametr Connect Timeout musí být nastaven na 90s!! 2005, Page 35

36 TELESERVIS Nastavení komunikace na straně STEP 7 Micro/WIN TELESERVIS Specifikace použitého modemu Číslo SIM karty, která je vložena v SINAUT MD , Page 36

37 TELESERVIS Nastavení komunikace na straně STEP 7 Micro/WIN TELESERVIS Nastavení timeoutu pro přenos dat Dokončení konfigurace 2005, Page 37

38 TELESERVIS Nastavení komunikace na straně STEP 7 Micro/WIN TELESERVIS - Navázání spojení 2005, Page 38

39 SIMATIC Děkuji za pozornost 2005, Page 39
