1 Průmyslová komunikace Vladimír Ševčík Siemens

2 Použití sběrnic Až 70% úspora místa + 40% úspora nákladů Rozvaděč Rozvaděč Terminal blocks Terminal blocks PROFIBUS Terminla blocks Safety barrier Pohon Instrumentace Pohon Vzdálené I/O Instrumentace

3 Použití sběrnic Až 70% úspora místa + 40% úspora nákladů

4 Průmyslové sběrnice PROFIBUS Industrial Ethernet Field PROFIBUS DP (optika) dosah > 10 km PROFIBUS DP DP-iS PROFIBUS PA Zone 2 Class 1 Div. 2 PROFIBUS PA Zone 1 Zone 0 Class 1 Div. 1

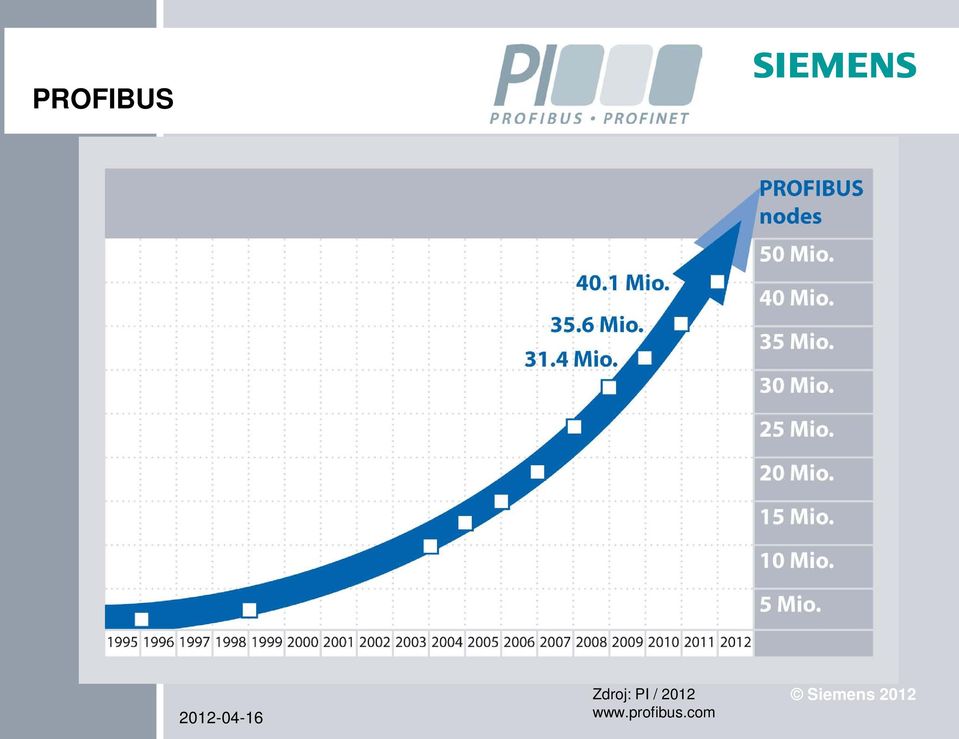

5 PROFIBUS Zdroj: PI /

6 Průmyslová sběrnice PROFINET Industrial Ethernet Field PROFINET PROFINET (optika) dosah > 26 km PROFIBUS DP DP-iS PROFIBUS PA Zone 2 Class 1 Div. 2 PROFIBUS PA Zone 1 Zone 0 Class 1 Div. 1

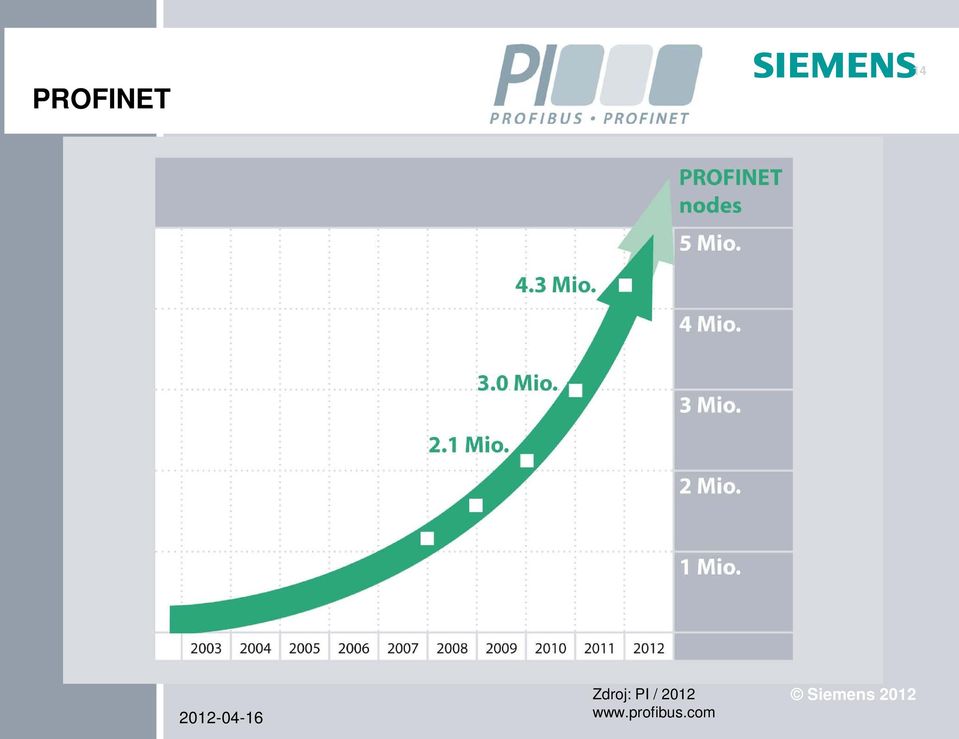

7 PROFINET 14 Zdroj: PI /

8 PROFIBUS

9 PROFIBUS Přehled technologie PROFIBUS DP RS485 S OLM (Diagn.) Repeater DP/PA Link > 10km Fiber optic Max. 1,000 m 3 RS485 Coupler RS485iS Max. 125 DP slave zařízení na jeden PROFIBUS DP master Elektrická síť může být rozšířena pomocí repeaterů (segmentů) - max. 31 DP slave zařízení na segment OLM (Optical Link Module) pro dlouhé vzdálenosti, EMC odolnost RS485iS coupler pro PROFIBUS DP do oblastí s neb. výbuchu Metalický a optický přenos používá stejný komunikační protokol PROFIBUS PA poskytuje napájení po sběrnici DP/PA Link zabírá pouze 1 adresu v DP systému 1,900 m PROFIBUS PA

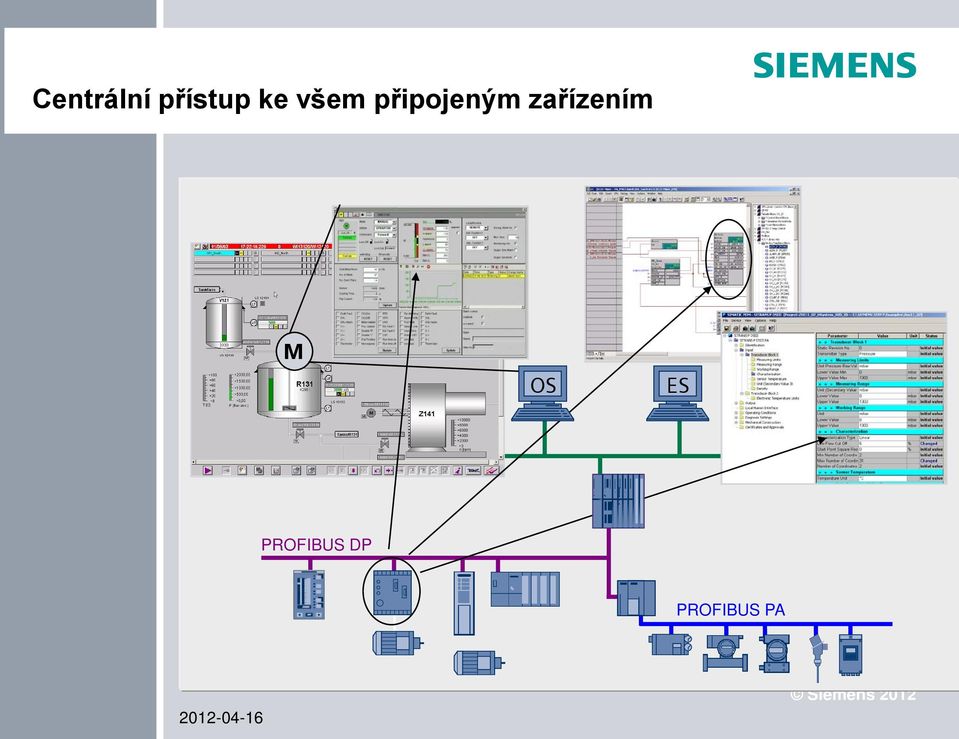

10 Centrální přístup ke všem připojeným zařízením M OS ES PROFIBUS DP PROFIBUS PA

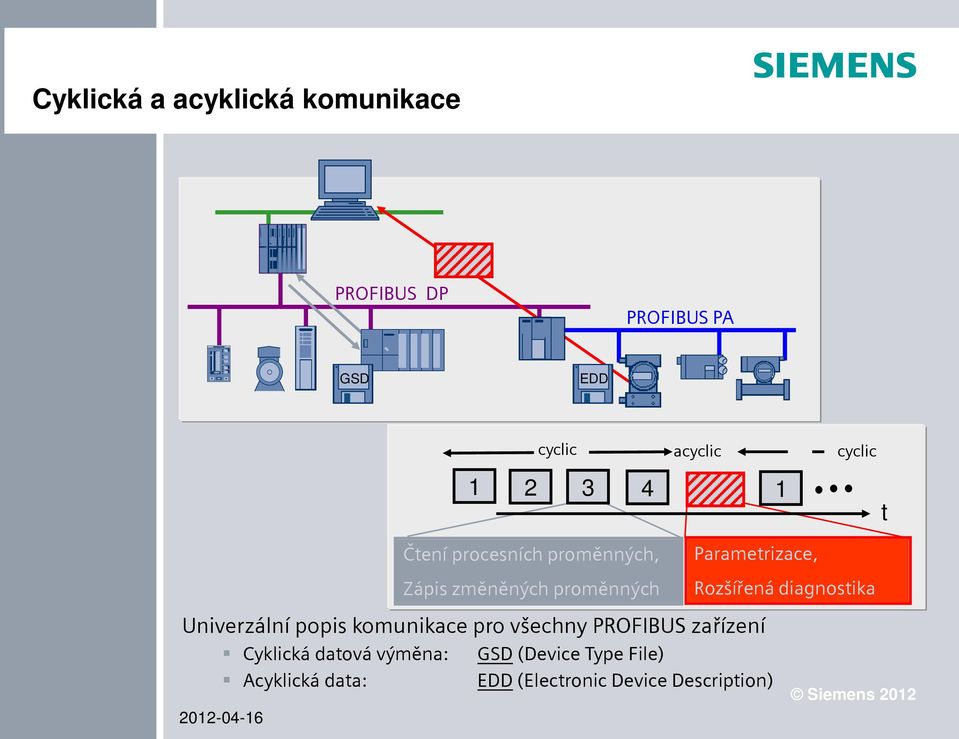

11 Cyklická a acyklická komunikace PROFIBUS DP PROFIBUS PA GSD EDD 1 cyclic acyclic cyclic t Čtení procesních proměnných, Parametrizace, Zápis změněných proměnných Rozšířená diagnostika Univerzální popis komunikace pro všechny PROFIBUS zařízení Cyklická datová výměna: GSD (Device Type File) Acyklická data: EDD (Electronic Device Description)

12 Rychlé komunikační cykly Inženýrská stanice ES PROFIBUS DP až 12 Mbps 0,3ms 0,5ms 2 ms 0,5ms 0,5ms Acyklické čtení 20ms PROFIBUS PA 31,25Kbps 80 ms cyklické acyklické 10ms 10ms 10ms 15ms 15ms

13 PROFIBUS PA Přehled PROFIBUS DP 123 zařízení 64 azřízení PROFIBUS PA (Ex) 9 zařízení Max zařízení! PROFIBUS PA 31 zařízení DP Interface modul IM153-2 (12 Mbps na kbps) DP/PA coupler Slave zařízení PROFIBUS DP (jedna adresa), Master pro PROFIBUS PA Ex verze (Output 110 ma) Možno i pro redundantní systémy (S7-400H) Max. 244 bytes I/O dat (1 AI hodnota = 5 Byte) Až 64 PA zařízení DP/PA coupler pro PROFIBUS PA segment Integrované napájecí zdroj- (Ex: Class 1, Div. 1, ZONE 0) Interface module Až 31 (resp. 9 pro Ex) PA zařízení IM153-2 Max, 5 couplerů na 1 link modul Celkový počet zařízení najednom PROFIBUS Master systém DP/PA Link Až 123 DP Slave zařízení => 123 x 64 = max PA zařízení DP/PA coupler

14 PROFIBUS PA

15 PROFIBUS PA Zvýšení přesnosti, méně kabelů Technologie 4 20mA bar bar A D µp D A 4 20mA A D bar 8.9 PROFIBUS technology bar Profibus PA A D µp Rychlejší konverze, méně převodů 32-bit rozlišení, vyšší přesnost měření Digitální přenos Méně kabeláže PA- Interface PROFIBUS PA 8.928

16 Průmyslový Ethernet

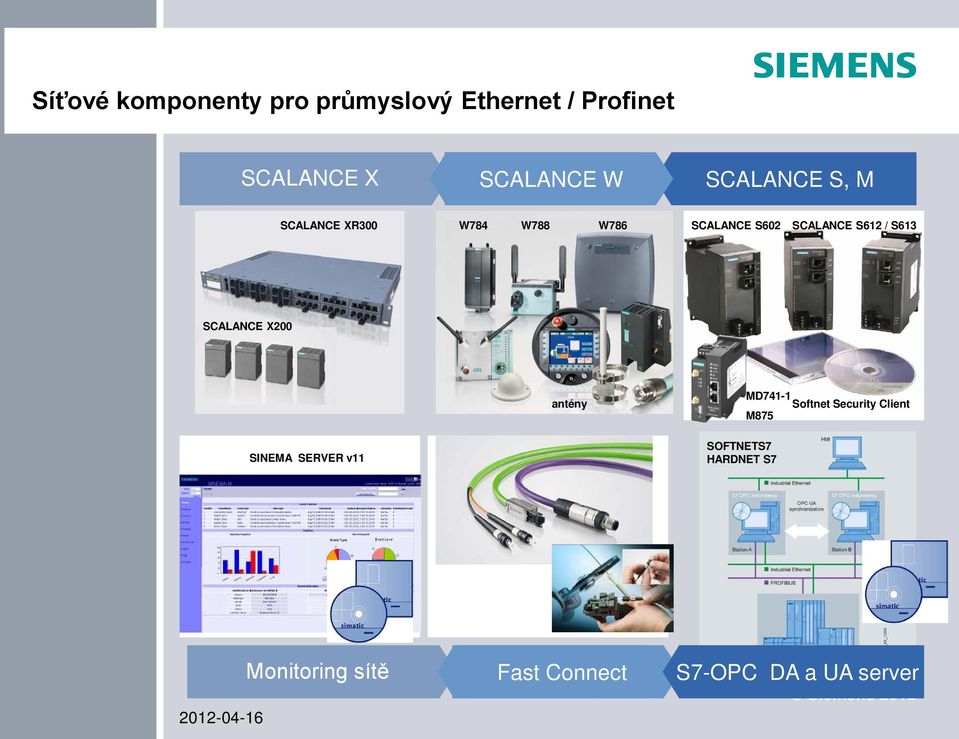

17 Síťové komponenty pro průmyslový Ethernet / Profinet Modulare Controller SCALANCE X SCALANCE XR300 SCALANCE W W784 W788 W786 SCALANCE S, M SCALANCE S602 SCALANCE S612 / S613 SCALANCE X200 antény MD741-1 Softnet Security Client M875 SINEMA SERVER v11 SOFTNETS7 HARDNET S7 Monitoring sítě Fast Connect S7-OPC DA a UA server

18 Topologie sítě průmyslového Ethernetu Hvězda Kruh Mesh bez redundance redundance kabelu redundance v IT světě Jednoduché spojení bez redundance Standby propojení redundance kabelu

19 Konfigurované kruhové topologie Chceme: kruhovou (redundantní) síť Na Ethernetu není povolena smyčka. Smyčka způsobí přetížení sítě! Jak zabránit smyčkám? IT svět: Automatizace: podpora protokolu RSTP podpora kruhové redundance (HSR, MRP,..) Scalance Redundance kruhová redundance

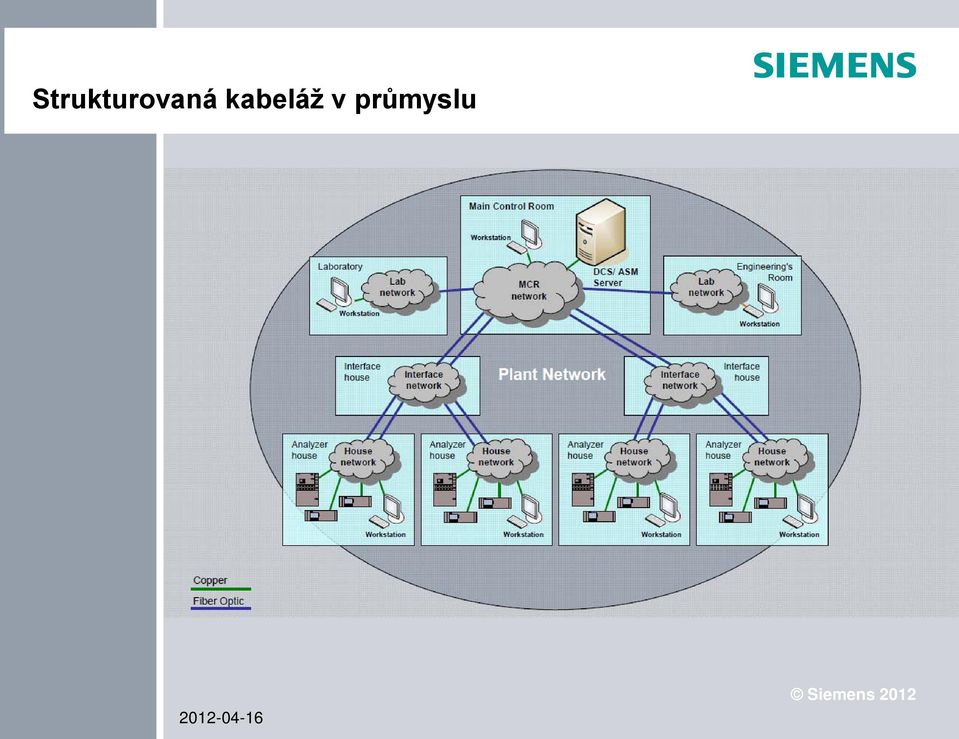

20 Strukturovaná kabeláž v průmyslu

21 Jak vybrat ten správný síťový komponent? Simatic NET Selection tool (v5.0) Ke stažení:

22 Integrace zařízení bez Ethernetu Převodník Gateway Např. Simatic IE/xx-link PNIO nebo Simatic PLC Gateway I/O moduly Např. Simatic ET200 nebo Simatic PLC PLC/ I/O 4-20 ma Hart

23 PROFINET

24 Znalost PROFIBUS urychlí Váš start s PROFINET DP-Master DP-Master Class 2 IO-Controller IO-Supervisor PROFIBUS DP / RS 485 PROFINET IO / Ind. Ethernet DP-Slave PB Address IO-Device Device Name Conveyor XY Nízké náklady na změnu, ochrana investice díky převodníkům!

25 Profinet IO, Průmyslový Ethernet - návrh sítě Ethernet Base-TX, 100 Base-FX Přenosová rychlost 100 Mbps, Full Duplex Technologie přepínání prům. switche Topologie hvězda, linie, strom, kruh Segment Switch Switch Switch Switch Switch

26 Až 70% úspora místa + 40% úspora nákladů

27 PROFINET Transparentní, výkonná a odolná síť Blokové schéma architektury řídicího systému: OS1 OS2 OS3 IS

28 PROFINET Možnost vzdálené správy přes Internet VPN klient UMTS Blokové schéma architektury řídicího systému: OS1 OS2 OS3 IS Internet DSL modem VPN Gateway

29 Děkuji za pozornost. Siemens, s.r.o. Siemensova , Praha 13 Vladimír Ševčík vladimir.sevcik@siemens.com tel

30 Co je k dispozici Prospekty, katalogy Přehledové prospekty základní přehled vlastností a typů DVD IA&DT Produkty a systémy obraz internetu + doplňkové informace Internet [/scalance, /sinema..] Prezentace z TIA na dosah Konfigurátory web: Industry Mall online konfigurace off-line: Elektronický Katalog CA
