1 Teleservice, telecontrol & SCADA Spolehlivá komunikace pro sítě velkého rozsahu WAN Industrial Remote Communication siemens.com/industrial-remote-communication

2 Trendy TeleControl TeleControl TeleControl

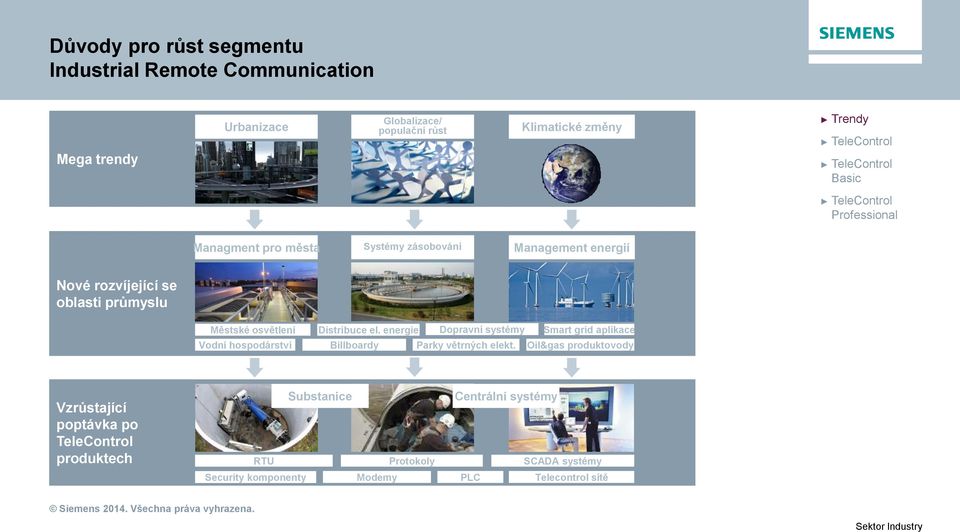

3 Důvody pro růst segmentu Industrial Remote Communication Mega trendy Urbanizace Globalizace/ populační růst Klimatické změny Managment pro města Systémy zásobování Management energií Nové rozvíjející se oblasti průmyslu Městské osvětlení Vodní hospodárství Distribuce el. energie Dopravní systémy Smart grid aplikace Billboardy Parky větrných elekt. Oil&gas produktovody Vzrůstající poptávka po TeleControl produktech RTU Protokoly SCADA systémy Security komponenty Substanice Modemy Centrální systémy PLC Telecontrol sítě

4 Trendy TeleControl TeleControl TeleControl

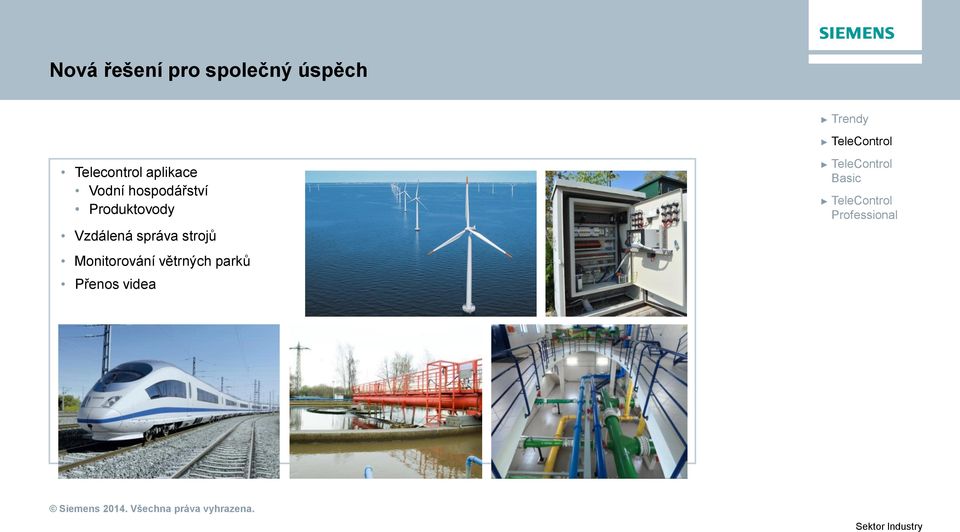

5 Nová řešení pro společný úspěch Telecontrol aplikace Vodní hospodářství Produktovody Vzdálená správa strojů Monitorování větrných parků Přenos videa

6 Industrial Remote Communication Definice Industrial Remote Communication Produktová nabídka pro celosvětový přístup k vzdáleným provozům, strojům a mobilním aplikacím. Pro každou aplikaci je tady Siemens řešení! Telecontrol vzdálený přístup k Simatic kontroléru za účelem jeho dálkového monitoringu a/nebo řízení. Teleservis vzdálená správa za účelem vzdáleného programování a diagnostiky. Síťové komponenty pro WAN sítě Samostatné a na aplikaci nezávislé síťové komponenty pro přenos přes veřejné sítě a to včetně prvků zabezepčení (firewall, VPN). Bezdrátové i pro klasické pevné linky. Pro obecné vzdálené přístupy stejně tak pro Teleseris a Telecontrol aplikace.

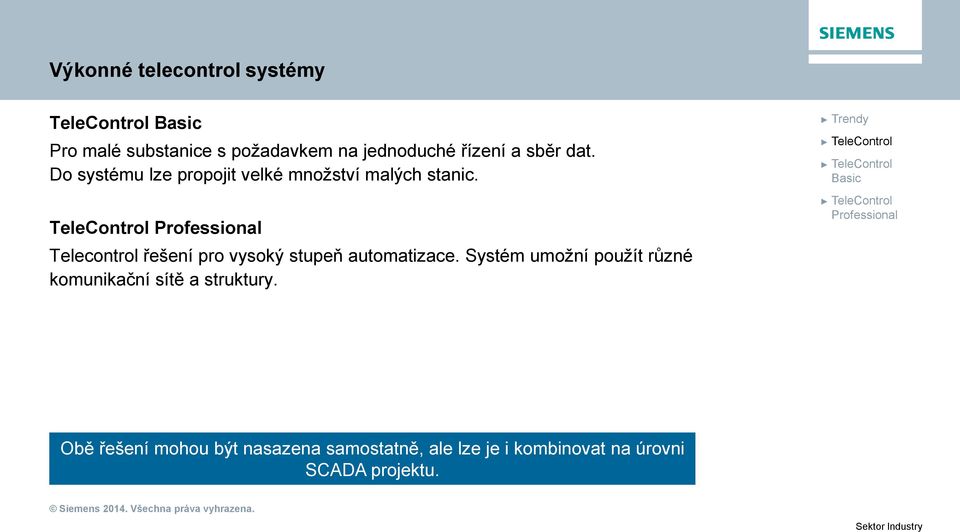

7 Výkonné telecontrol systémy TeleControl Pro malé substanice s požadavkem na jednoduché řízení a sběr dat. Do systému lze propojit velké množství malých stanic. TeleControl Telecontrol řešení pro vysoký stupeň automatizace. Systém umožní použít různé komunikační sítě a struktury. Obě řešení mohou být nasazena samostatně, ale lze je i kombinovat na úrovni SCADA projektu.

8 Trendy TeleControl TeleControl Portfolio Příklady aplikací TeleControl

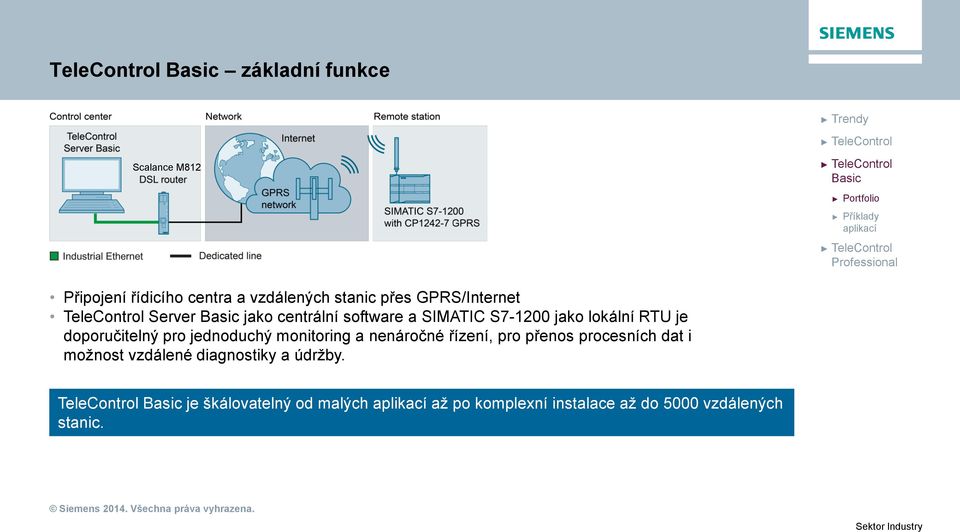

9 TeleControl základní funkce Scalance M812 Portfolio Příklady aplikací Připojení řídicího centra a vzdálených stanic přes GPRS/Internet TeleControl Server jako centrální software a SIMATIC S jako lokální RTU je doporučitelný pro jednoduchý monitoring a nenáročné řízení, pro přenos procesních dat i možnost vzdálené diagnostiky a údržby. TeleControl je škálovatelný od malých aplikací až po komplexní instalace až do 5000 vzdálených stanic.

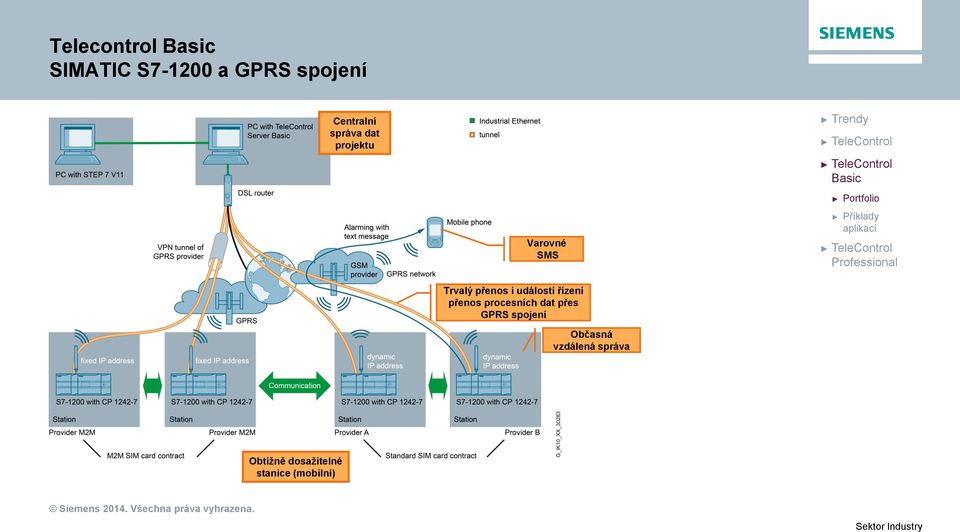

10 Telecontrol SIMATIC S a GPRS spojení Centralní správa dat projektu Varovné SMS Portfolio Příklady aplikací Trvalý přenos i událostí řízení přenos procesních dat přes GPRS spojení Občasná vzdálená správa Obtížně dosažitelné stanice (mobilní)

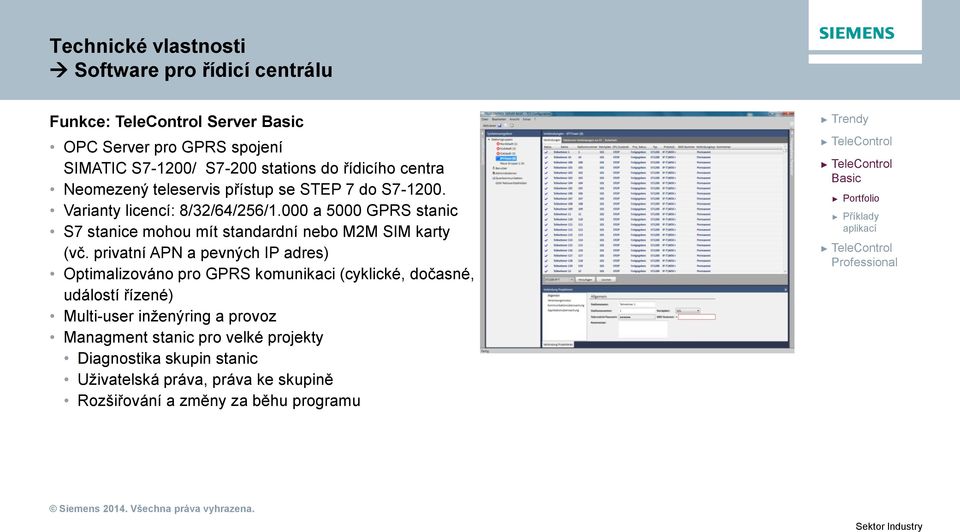

11 Technické vlastnosti Software pro řídicí centrálu Funkce: TeleControl Server OPC Server pro GPRS spojení SIMATIC S7-1200/ S7-200 stations do řídicího centra Neomezený teleservis přístup se STEP 7 do S Varianty licencí: 8/32/64/256/1.000 a 5000 GPRS stanic S7 stanice mohou mít standardní nebo M2M SIM karty (vč. privatní APN a pevných IP adres) Optimalizováno pro GPRS komunikaci (cyklické, dočasné, událostí řízené) Multi-user inženýring a provoz Managment stanic pro velké projekty Diagnostika skupin stanic Uživatelská práva, práva ke skupině Rozšiřování a změny za běhu programu Portfolio Příklady aplikací

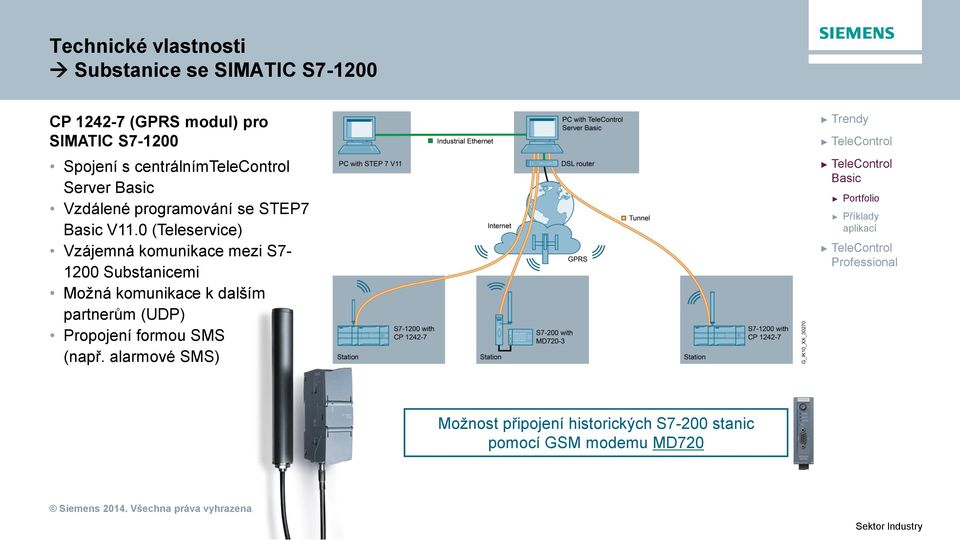

12 Technické vlastnosti Substanice se SIMATIC S CP (GPRS modul) pro SIMATIC S Spojení s centrálnímtelecontrol Server Vzdálené programování se STEP7 V11.0 (Teleservice) Vzájemná komunikace mezi S Substanicemi Možná komunikace k dalším partnerům (UDP) Propojení formou SMS (např. alarmové SMS) Portfolio Příklady aplikací Možnost připojení historických S7-200 stanic pomocí GSM modemu MD720

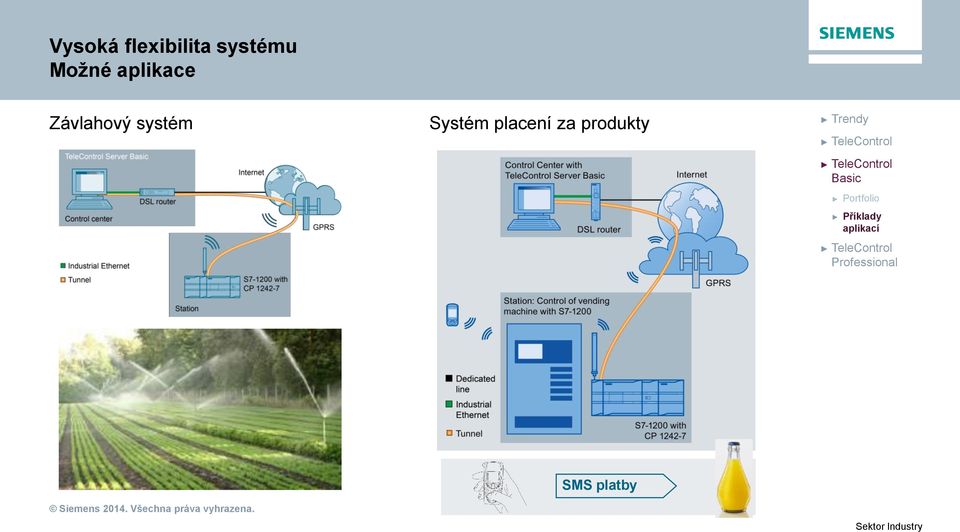

13 Vysoká flexibilita systému Možné aplikace Závlahový systém Systém placení za produkty Portfolio Příklady aplikací SMS platby

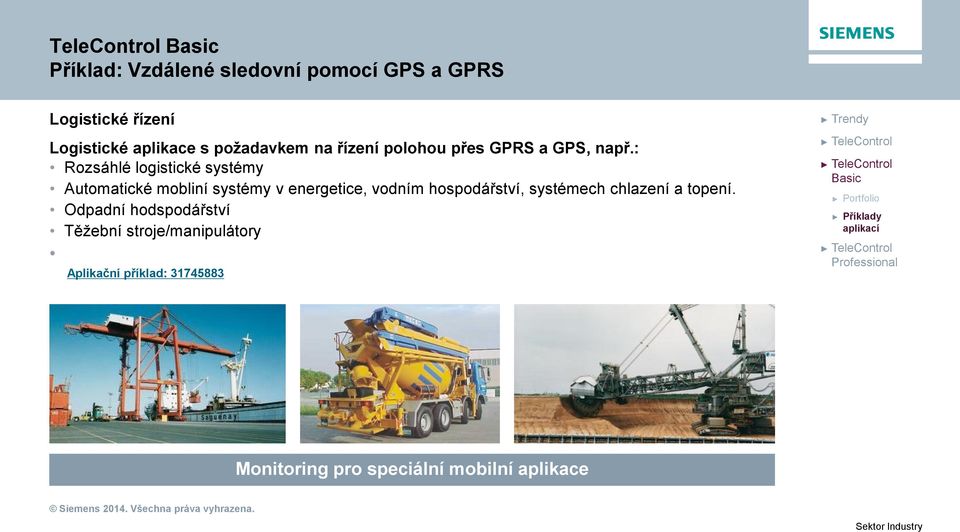

14 TeleControl Příklad: Vzdálené sledovní pomocí GPS a GPRS Logistické řízení Logistické aplikace s požadavkem na řízení polohou přes GPRS a GPS, např.: Rozsáhlé logistické systémy Automatické mobliní systémy v energetice, vodním hospodářství, systémech chlazení a topení. Odpadní hodspodářství Těžební stroje/manipulátory Aplikační příklad: Portfolio Příklady aplikací Monitoring pro speciální mobilní aplikace

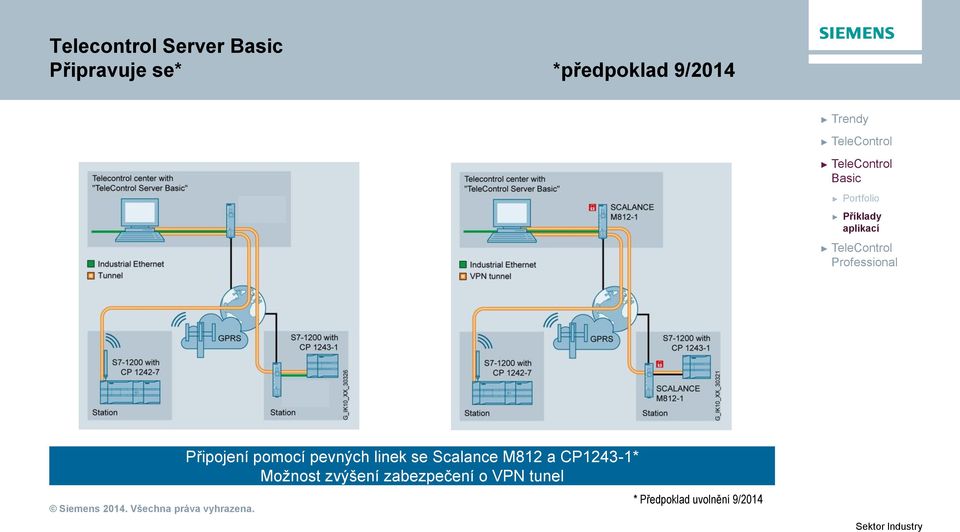

15 Telecontrol Server Připravuje se* *předpoklad 9/2014 Portfolio Příklady aplikací Připojení pomocí pevných linek se Scalance M812 a CP1243-1* Možnost zvýšení zabezpečení o VPN tunel * Předpoklad uvolnění 9/2014

16 Trendy TeleControl TeleControl TeleControl Portfolio Příklady aplikací

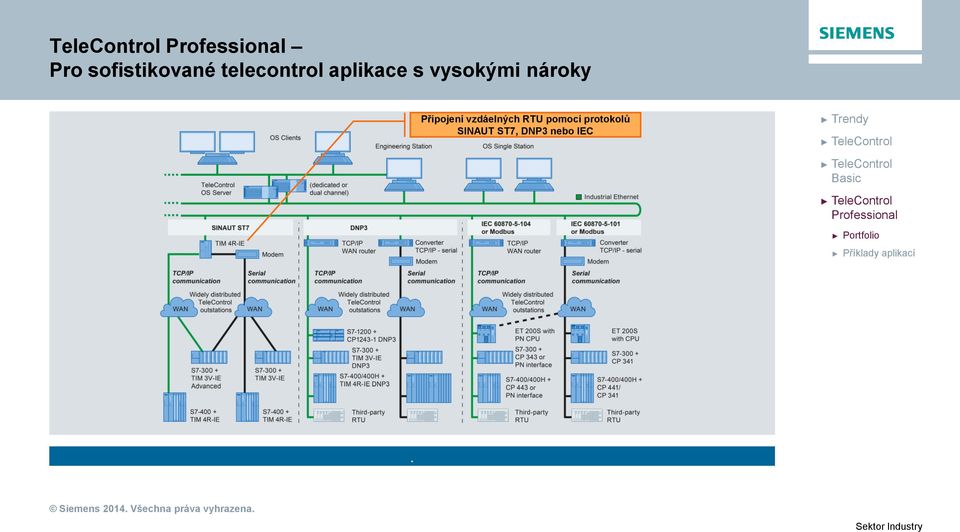

17 TeleControl Pro sofistikované telecontrol aplikace s vysokými nároky Připojení vzdáelných RTU pomocí protokolů SINAUT ST7, DNP3 nebo IEC Portfolio Příklady aplikací.

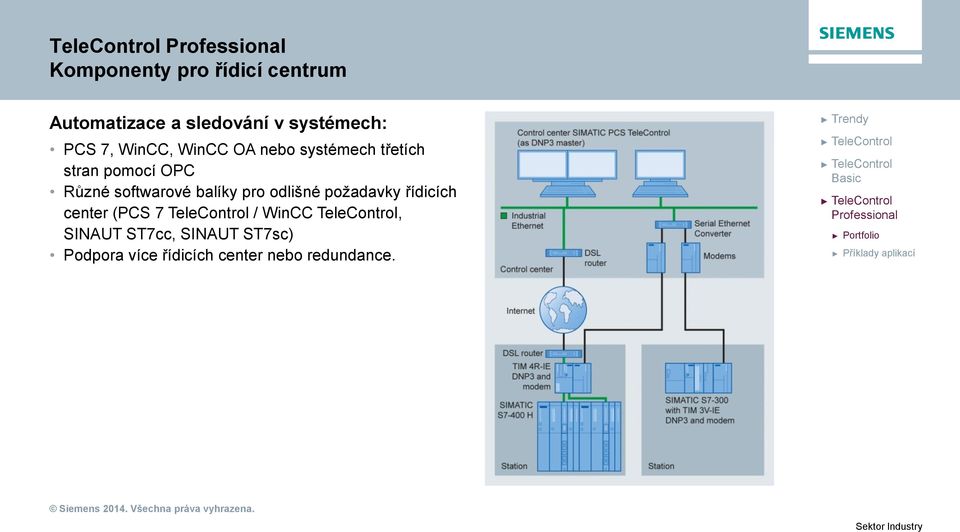

18 TeleControl Komponenty pro řídicí centrum Automatizace a sledování v systémech: PCS 7, WinCC, WinCC OA nebo systémech třetích stran pomocí OPC Různé softwarové balíky pro odlišné požadavky řídicích center (PCS 7 TeleControl / WinCC TeleControl, SINAUT ST7cc, SINAUT ST7sc) Podpora více řídicích center nebo redundance. Portfolio Příklady aplikací

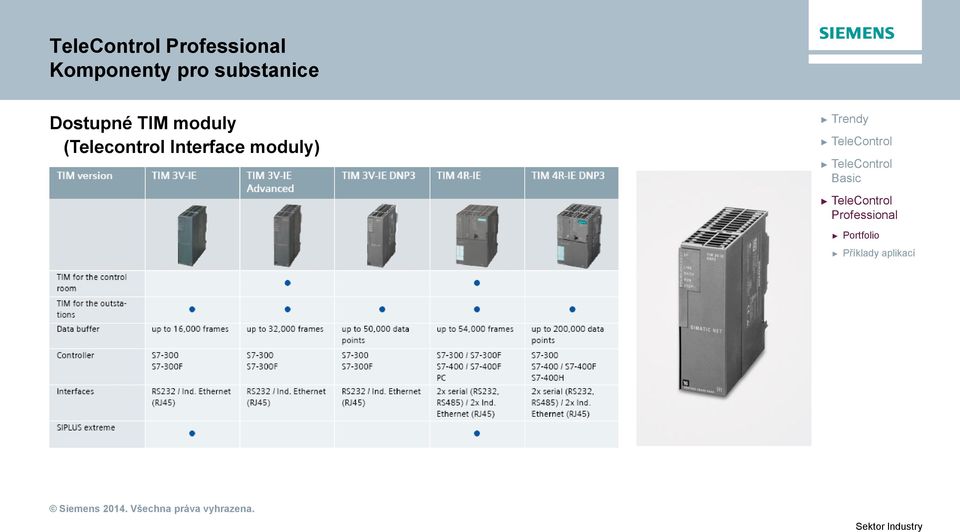

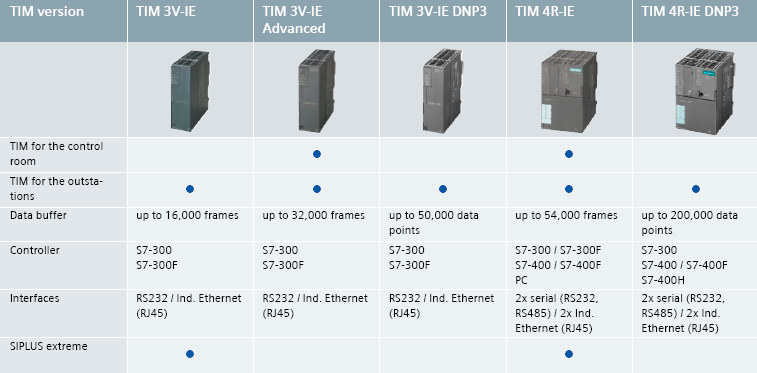

19 TeleControl Komponenty pro substanice Dostupné TIM moduly (Telecontrol Interface moduly) Portfolio Příklady aplikací

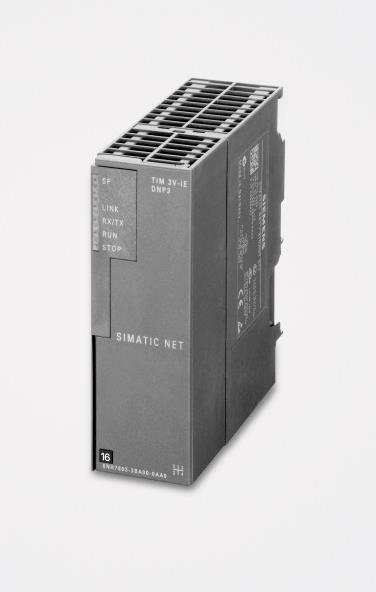

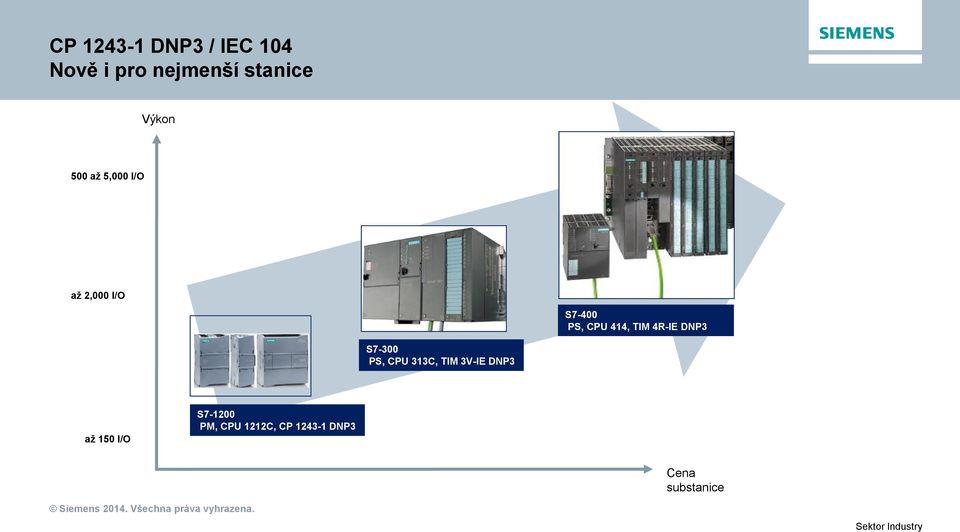

20 CP DNP3 / IEC 104 Nově i pro nejmenší stanice Výkon 500 až 5,000 I/O až 2,000 I/O S7-400 PS, CPU 414, TIM 4R-IE DNP3 S7-300 PS, CPU 313C, TIM 3V-IE DNP3 až 150 I/O S PM, CPU 1212C, CP DNP3 Cena substanice

21 CP DNP3 stanice CP DNP3 (6GK7243-1JX30-0XE0) Komunikační procesor pro připojení SIMATIC S k řídicímu centru pomocí protokolu DNP3. Single-wide S Casing Jednomodulová šířka pro S ( ) (30 x 110 x 75) Operating Temperature Rozsah pracovních teplot -20 C +60 C - 20 ºC až + 70 ºC Standard sectional rail mounting Montáž na klasickou lištu Diagnosis LEDs Diagnotika pomocí LED (Overall Status and Details) (všeobecný i detailní status) Power Supply via Backplane Bus Napájení přes sběrnici Ethernet Port RJ45 (10/100 Mbits/sec) 1 x RJ45 Ethernet port (10/100 Mbps) Support of the DNP3 Protocol Standard Podpora protokolu DNP3 Portfolio Příklady aplikací

22 CP IEC stanice CP IEC (6GK7243-1PX30-0XE0) Jednomodulová šířka pro S (30 x 110 x 75) Rozsah pracovních teplot - 20 ºC až + 70 ºC Montáž na klasickou lištu Portfolio Příklady aplikací Diagnotika pomocí LED (všeobecný i detailní status) Napájení přes sběrnici Komunikační procesor pro připojení SIMATIC S k řídicímu centru pomocí protokolu IEC x RJ45 Ethernet port (10/100 Mbps) Podpora protokolu IEC

23 CP DNP3 / IEC Vlastnosti (1) Konfigurace typu Data point Data point konfigurace ve STEP7 ušetří programátorské usilí pro přenos dat k centrálnímu systému. Relevantí data z CPU pro centrální systém jsou pomocí jednoduchého browseru ve STEP7 jednoduše přiřazena. Snadné přiřazení parametrů pro přenášená data. Cyklický nebo událostí řízený přenos nameřený nebo žádaných hodnot stejně tak jako alarmů lze realizovat jednoduše s minime programování.

24 CP DNP3 / IEC Vlastnosti (2) Nepřerušený záznam dat díky vyrovnávací paměti Ztrátě dat je zabráněno díky mechanismu vyrovnávací paměti (bufferu), který je součástí řešení. V případě události výpadku komunikace může být až 64,000 hodnot vybavených časovou značkou uloženo do vyrovnávací paměti. Když je spojení obnoveno, data jsou automaticky přenesena ve správném pořadí do řídicího centra. Upozornění em Lze generovat varovné y pro servisní údržbu. Vzdálená správa Oba systému umožňují i vzdálenou správu v případě potřeby. Systémová omezení Step7 V13 S firmware V4 (DNP karta již od V12 SP1 a CPU fw V3)

25 CP CAx data Informace Data Datasheets Manuals / Manual / operating Operating instructions instructions Tools Industry Mall TIA Selection Tool/ SIMATIC NET Selection Tool Link Industry Mall Link TIA ST Link SNST 2D 3D/STEP EPLAN Planování Mechanický design 3D model 2D dimension drawing EPLAN Macro CAx Download Manager CAx Download Manager Link CAx Download Manager Planování Electrický design Data sheet Link CAx Download Manager Planování Dokumentace Data sheet Manual Approvals/Figures My Documentation Manager CAx Download Manager Link My Presentation Manager Link CAx Download Manager Objednávání Commercial master data Industry Mall CAx Download Manager Link Industry Mall Link CAx Download Manager Uvedení do provozu/ servis Data sheet Manual Approvals Service & Support App Link Service & Support App Sektor Indsutry

26 CP DNP3 aplikační příklad Ethernet Control Center SIMATIC PCS 7 (DNP3 Master) SCALANCE S612 Scalance M812 DSL modem DNP3 Master DSL router Scalance M816 VPN Tunnel SCALANCE S612 DSL modem Scalance M812 Industrial Ethernet VPN Tunnel RTU S7-400H RTU S7-400 DSL router Scalance M812 DSL router DSL router Scalance M812 DSL router RTU S7-300 TIM 4R-IE DNP3 (Outstation) TIM 4R-IE DNP3 (Outstation) TIM 3V-IE DNP3 (Outstation) S mit CP DNP3 (Outstation) S with CP DNP3 S with CP DNP3 PCS 7 TeleControl DNP3 Master: Zabezpečené TCP/IP spojení přes DSL Connection of a S RTU with CP DNP3 to a DNP3 Master Control Center via Internet/Intranet CP DNP3 k PCS 7 TeleControl Master CP DNP3 k Master stanici jiného dodavatele Sektor Indsutry

27 Integrace do stávajícího telecontrol systému CP se standardními protokoly DNP3 nebo IEC Zadání Koncový zákazník již spravuje telecontrol systém a chce jej rozšířit o další Siemens RTU (doplnit / nahradit). Řešení Control center (IEC) 3rd- party DSL router Industrial Ethernet VPN tunnel Portfolio Mnoho centrálních systémů dostupných na trhu používají IEC nebo DNP3 rozhraní. Prostřednictvím karet CP IEC nebo CP DNP3 lze Simatic S připojit a pouze konfigurovat příslušné spojení. Station SCALANCE M812-1 Mobile radio Station SCALANCE M812-1 Mobile radio router 3rd- party RTU Příklady aplikací S with CP IEC S with CP IEC Controller Integrace do stávajícího systému IEC-104 pomocí CP IEC Sektor Indsutry

28 TeleControl Sinaut ST7 Zadání Možnost využít vícero typů komunikačních sítí, možnost redundance Řešení Sinaut ST7 umožní využít více komunikačních cest a různá komunikační média. Portfolio Příklady aplikací ST7 je osvědčený průmyslový standard pro Simatic S7-300/400 Systém umožní použít nové security komponenty: Scalance M874/M81x/M82x

29 Děkuji za pozornost! Vladimír Ševčík Promotér & konzultant Simatic NET & SCALANCE Industrial Switches & Routers Mobil:
