1 SIMATIC S , Page 1

2 Program workshopu Začátek: 9.00 GPRS - aplikace pro GPRS, základy - jak nastavit vzdálenou stanici, knihovna instrukcí pro GPRS - jak nastavit server (SINAUT MICRO SC, WinCC flexible) - teleservis pomocí SINAUT MD Přestávka coffee break: CP představení modulu CP průvodce pro nastavení CP vizualizace pomocí softwaru SpiderControl - teleservis pomocí CP představení zákaznického serveru pro testovací účely : , Page 2

3 Program workshopu CP představení zákaznického serveru pro testovací účely - představení modulu CP Průvodce pro CP vizualizace pomocí softwaru SpiderControl - teleservis Otázky, Diskuze: : , Page 3

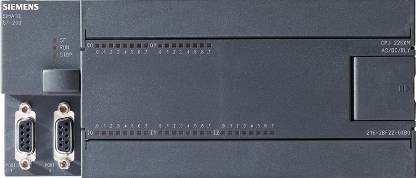

4 TESTOVACÍ Testovací server Testovací server Co to je a k čemu to slouží? Možnost testování uživatelskch programů v STEP 7-Micro/WIN Nahrání a otestování vlastní vizualizace pro CP pře ftp -Hardware: CPU 224XP + CP Přihlášení: IP adresa: jméno: micro heslo: mikrosystémy 2005, Page 4

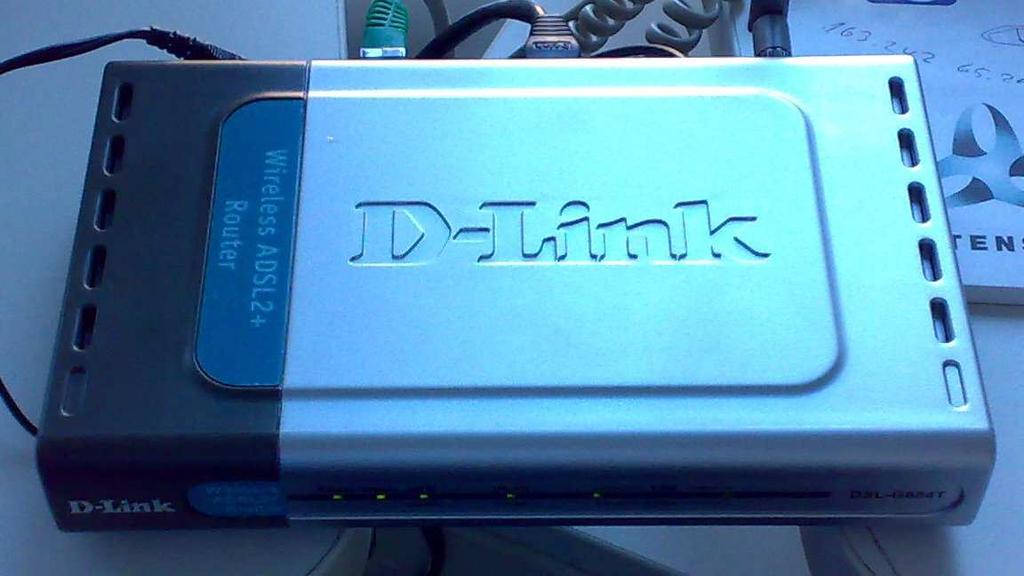

Testovací server Zapojení: ADSL připojení TESTOVACÍ Testovací server INTERNET S7-200 + CP 243-1 Porty

5 Testovací server Zapojení: ADSL připojení TESTOVACÍ Testovací server INTERNET S CP Porty povolené pro komunikaci: 80 - HTTP STEP 7 Micro/WIN 20,21 - FTP SINAUT MD , Page 5

1 S7-200 možnosti komunikace Přehled S7-22X CP 243-2 EM 277 EM

Ethernet Network Telefon Network PROFIBUS Network (Slave) AS

6 1 S7-200 možnosti komunikace Přehled S7-22X CP EM 277 EM 241 CP Automation and Drives CP HTML + FTP Ethernet Network Telefon Network PROFIBUS Network (Slave) AS Interface Field Bus PPI/MPI Network ASCII Protocol (FreePort) 2005, Page 6

7 komunikační modul (CP ) Automation and Drives 1 Poskytuje: Stejné vlastnosti jako CP Zaslání až 32 ů Přenos až 32 souborů přes FTP Integrovaný Web Server (8MB) Zabudované diagnostické HTML stránky Podporuje: Vizualizace pomocí JAVA a HTML FTP Jednoduché programování pomocí průvodce Počet spojení: Umožňuje 8+1 připojení 2005, Page 7

8 S7-200 PLC CP243-1/ Ch. 0 Client/Server Ch. 1 Client/Server Ch. 2 Client/Server Ch. 3 Client/Server Ch. 4 Client/Server Ch. 5 Client/Server Ch. 6 Client/Server 2005, Page 8 1 Ch. 7 Client/Server Reserved for Micro/WIN Použité pro komunikaci, konfigurace pomocí průvodce Rezervováno MW

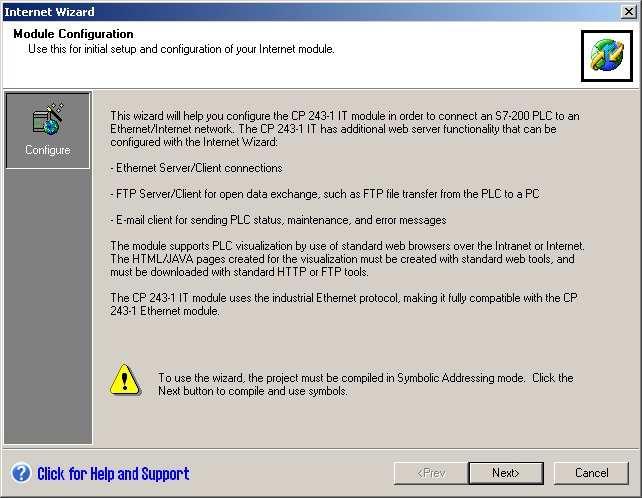

9 1 Program workshopu Spuštění průvodce: 2005, Page 9

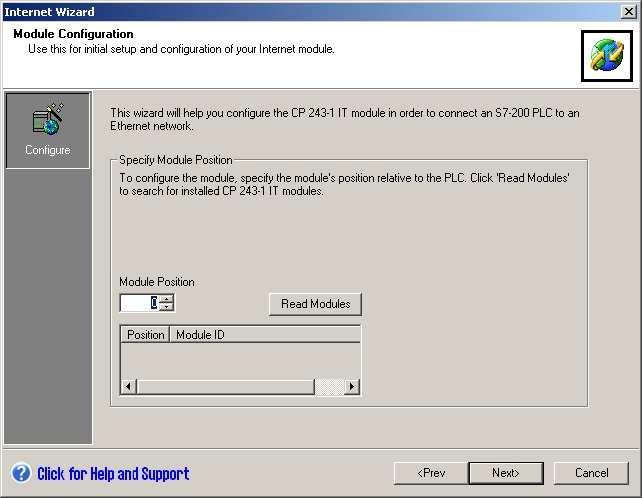

10 1 Program workshopu Zadání pozice modulu přímo, nebo přečtení z konfigurace 2005, Page 10

11 1 Program workshopu Zadání základních parametrů TCP/IP: + IP adresa + Subnet Mask + Gateway + Enable BOOTP + Výběr typu spojení 2005, Page 11

12 1 Program workshopu Specifikace počtu připojení pro modul (maximálně 8 připojení + 1rezervováno pro Step7- Micro/WIN 2005, Page 12

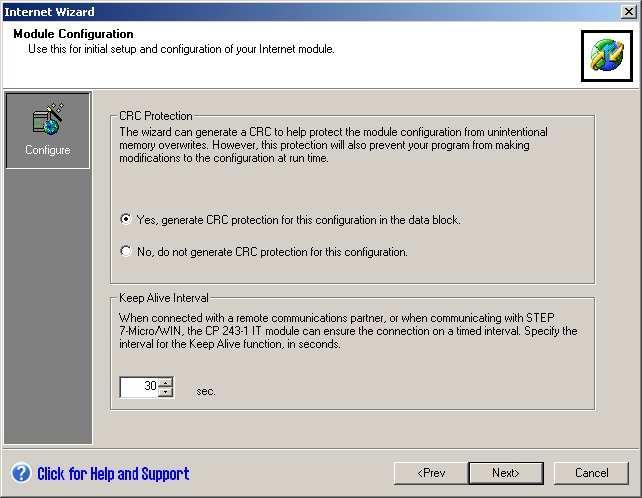

13 1 Program workshopu Možnost volby ochrany dat: konfigurace CP243-1 je uložena v paměti CPU a jediná kontrola proti přepsání konfiguračních dat uživatelskými je CRC 2005, Page 13

14 1 Program workshopu Specifikace administrátorského účtu pro modul. Povolení kompletních práv pro administrátora 2005, Page 14

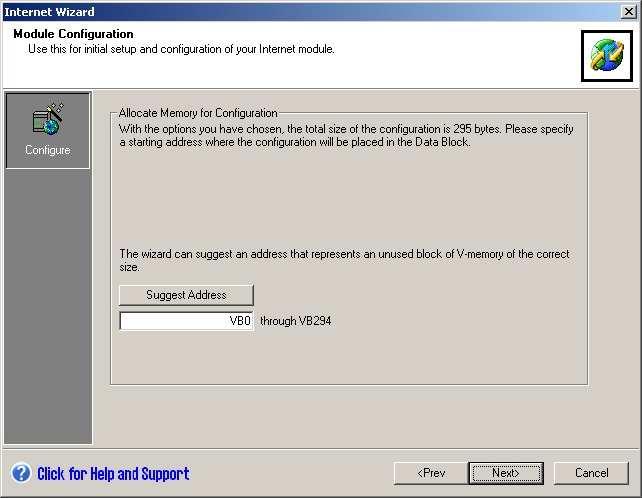

15 1 Program workshopu Umístění vygenerovaných podprogramů v paměti S , Page 15

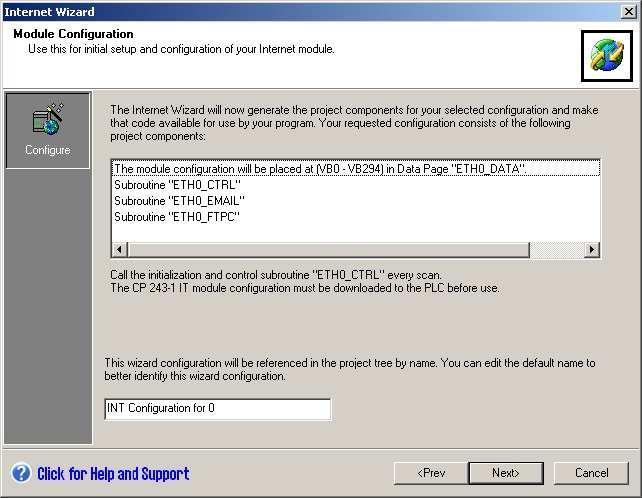

16 1 Program workshopu Seznam vygenerovaných POU s. 2005, Page 16

17 1 Program workshopu Možnost přidání 8 uživatelských účtů. Pro každý účet je možno definovat: + User ID + Password + Privileges 2005, Page 17

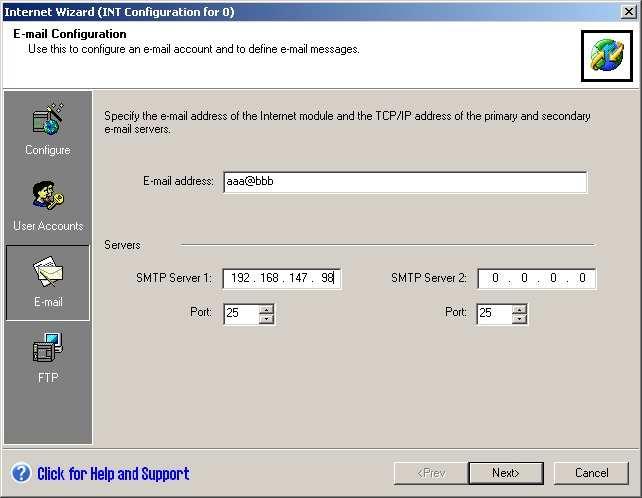

1 Program workshopu E-Mail konfigurace: + E-Mail adresa stanice S7-200

18 1 Program workshopu konfigurace: + adresa stanice S IP-addresa (SMTP) Server (Port 25) + druhý server 2005, Page 18

19 1 Program workshopu Definování: + příjemci a předmět E- Mailu + text + Data z PLC 2005, Page 19

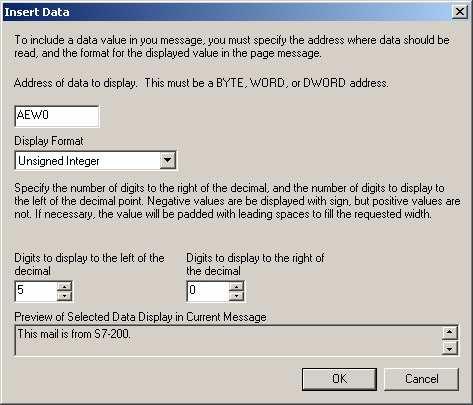

20 1 Program workshopu Konfigurace dat: + Addresa a formát dat + Další zobrazované informace o datech 2005, Page 20

21 1 Program workshopu Konfigurace datových připojení: + Vyberte kolik připojení budete potřebovat (až 8 pro každý kanál může být aktivní pouze jedno připojení) 2005, Page 21

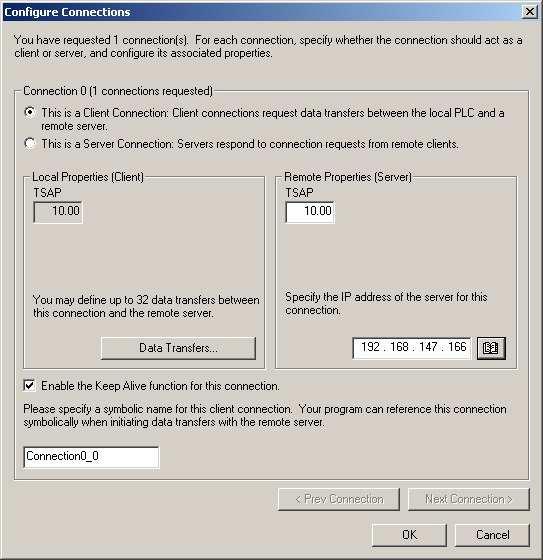

22 1 Program workshopu Typ připojení klient: + výběr připojení CLIENT + TSAP Serveru + IP adresa Serveru 2005, Page 22

23 1 S7-200 PLC EM CP243-1/ Pos 0 Pos 01 Pozice CP (00 07) TSAP: Použitý kanál CP (10 17) TSAP: Transport Service Access Point Client/Server architektura Klient posílá žádost o komunikaci specifikovanému serveru. Pokud ji server přijme, potom přijme / pošle data. Omezení pro CP243-1/ Pokud je navázána komunikace Client/Server potom žádný jiný požadavek na komunikaci po stejném kanálu nelze provést. Pokud je v průvodci nastavené přijmutí každé žádosti o komunikaci, klient s nižším IP má přednost. Ostatní klienti nahlásí chybu komunikace , Page 23

24 1 Program workshopu Typ připojení Server: + Výběr připojení Server + Povolení připojení s operátorským panelem + Povolení příjmu od definovaných adres + Konfigurace TSAP klienty 2005, Page 24

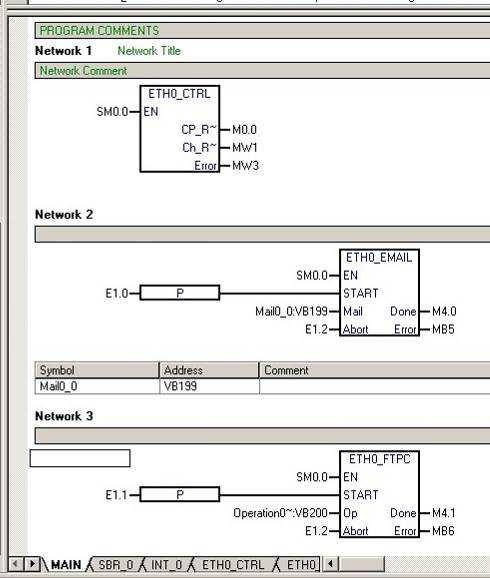

25 1 Program workshopu Dokončení uživatelského programu umístění vygenerovaných bloků do jednotlivých networků 2005, Page 25

26 Vizualizace pomocí HTML Jaké jsou možnosti vizualizace pro CP 243-1?? 2005, Page 26

27 1. Vytvoření HTMLstránek pomocí JAVA. See Microautomation example 15 and the description in the manuals for detailed information 4. Vytvoření vlastních stránek 3 způsoby vytvoření HTML-stránek 2. Použití HTML-Code Generátoru + ZDARMA!! + Stažení z + Pro všechny SIMATIC PLC + Jednoduché ovládání (není nutná žádná zkušenost s JAVA nebo HTML) 3. SpiderControl SW + S7-200 verze za ~300 + Flexibilní + Podporuje grafiku + Rychlý přenos dat (proměnné v bloku) + Lze použít i pro PDA (Microbrowser ~50 ) 2005, Page 27

: zdarma ke stažení demo verze na http://www.spidercontrol.

28 : zdarma ke stažení demo verze na Návod: stránky supportu SIEMENS Plná verze pro PLC S7-200, S7-300 cca , Page 28

29 3 1 1) Soubory vygenerované programem SPIDER CONTROL 2) Pracovní plocha 2 3) Ovládací panel 2005, Page 29

30 Vytvoření uživatelské stránky 2005, Page 30

31 vložení objektů na pracovní plochu 2005, Page 31

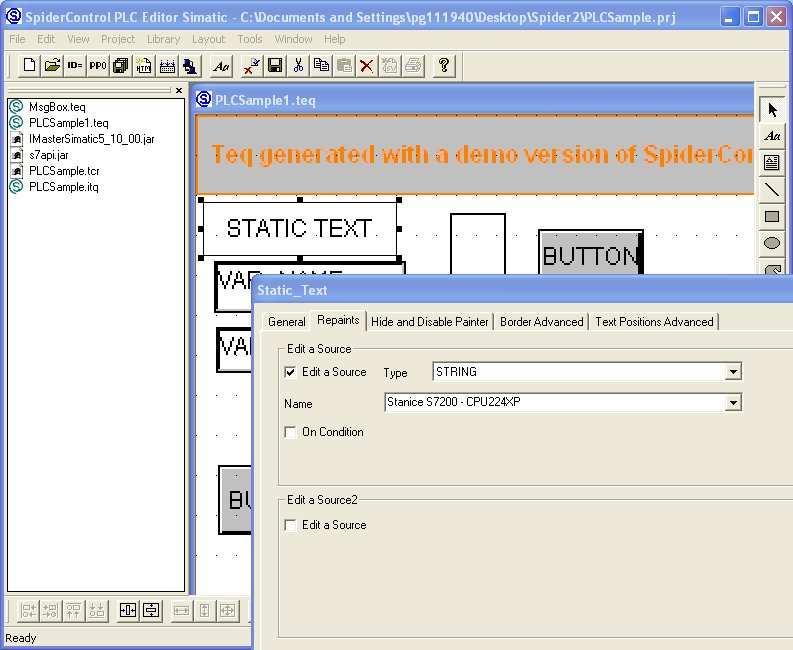

32 vložení nápisu do textového pole 2005, Page 32

33 zvolení názvu pro paměťovou proměnnou čtenou z S , Page 33

34 definování mezí pro bargraph + měřítko 2005, Page 34

35 definování vlstností tlačítka: inkrementace / dekrementace 2005, Page 35

36 zvolení barvy pozadí, rozměry okna, font, atd 2005, Page 36

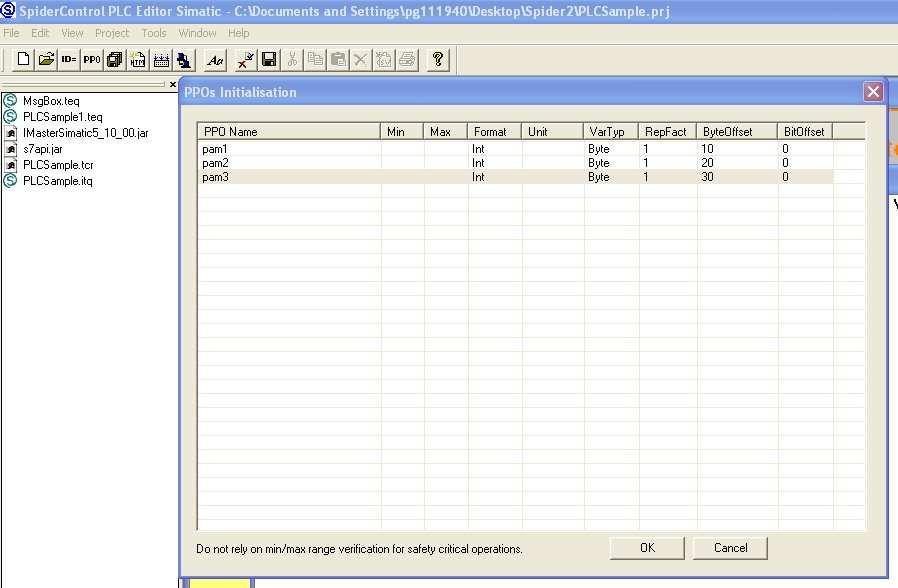

37 přiřazení proměnných použitých v projektu skutečné proměnné v PLC 2005, Page 37

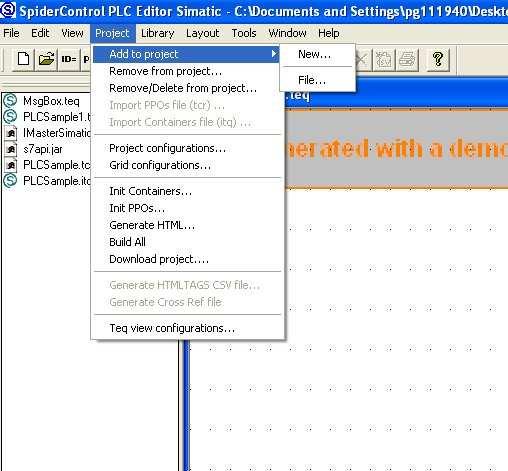

38 vygenerování HTML kódu vytvoří se soubor s příponou *.html, na který se budeme odkazovat v HTML prohlížeči 2005, Page 38

39 přehrání projektu do CP pomocí HTML 2005, Page 39

Program workshopu Nahrání projektu do modulu CP 243-1 - Spojení realizováno přes FTP - Před nahráním kódu do modulu je třeba vygenerovat HTML - Nutné povolení

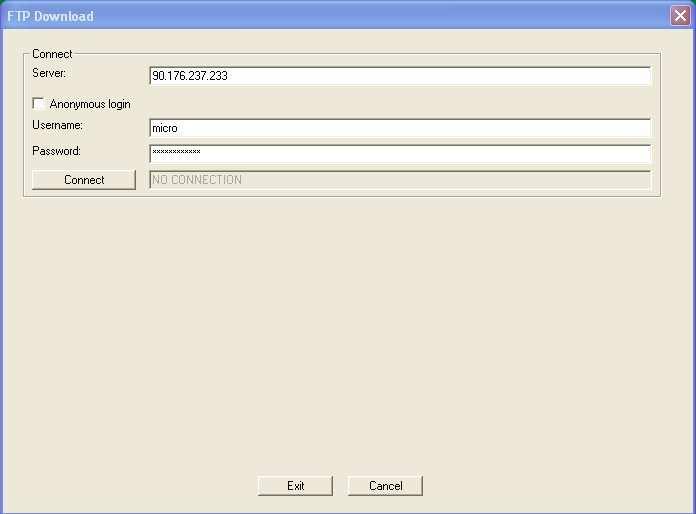

40 Program workshopu Nahrání projektu do modulu CP Spojení realizováno přes FTP - Před nahráním kódu do modulu je třeba vygenerovat HTML - Nutné povolení portu 21! (ftp) Vygenerovat HTML kód Přehrát projekt do Jméno a heslo, které definujeme v průvodci pro CP Navázání spojení s S7-200 pomocí FTP 2005, Page 40

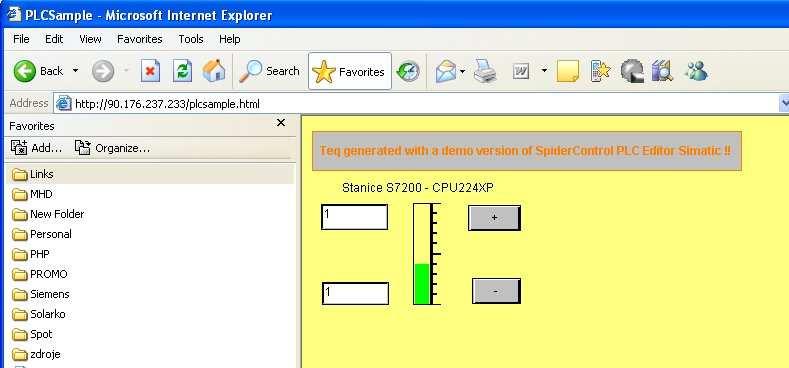

41 spuštění projektu v HTML prohlížeči 2005, Page 41

42 Teleservis pracujte odkudkoliv 2005, Page 42

43 Teleservis Teleservis Výběr komunikačního rozhraní: TCP / IP 2005, Page 43

44 Teleservis pomocí ethernetu Nastavení IP adresy vzdálené stanice ( nutné povolit port 102!!!, který využívá STEP7 ) Teleservis 2005, Page 44

45 SIMATIC S , Page 45
