1 Otevřený katastr (OK) Karel Jedlička, Jan Ježek, Jiří Petrák Západočeská univerzita v Plzni, Fakulta aplikovaných věd, katedra matematiky oddělení geomatiky. Projekt je podporován Výzkumným záměrem MŠM

2 Cíle příspěvku Příspěvek je zaměřen na představení nástrojů (vyvinutých pro UMN MapServer), které po grafické identifikaci parcely v souboru geodetických informací (SGI) umožňují vypsat popisné informace ze souboru popisných informací (SPI), konkrétně základní informace o parcele a list vlastnictví. Následně představuje nástroj pro správu zdrojových kódů Subversion (SVN), pod kterým je plánován další vývoj nástrojů.

3 Struktura příspěvku Současný stav. Vývoj Otevřeného katastru na ZČU: postup prací, použité technologie, VF ISKN základní datová sada, vyvinuté nástroje, ukázky výstupů. Podpora dalšího vývoje nástrojem Subversion. Diskuse.

4 Popis současného stavu aneb proč tvořit další prohlížečku dat KN? Existuje ISKN, ale je uzavřený. Tak uzavřený, že i ČÚZK s tím má problémy Existuje VF ISKN řešený naprosto nestadnardně, neexportuje relace mezi tabulkami! => Pro každou prostorovou databázi, do které se importují katastrální data musí být napsán importní nástroj. Neexistuje funkční a volně dostupná prohlížečka katastrálních dat.

5 Vývoj OK na ZČU Situace na ZČU: Data katastru nemovitostí považujeme za základní datovou sadu pro GIS. Spolupracovali jsme na testování aplikací ISKN View a ISKN Studio s firmou ARCDATA Praha. Vyvíjíme nástroj pro rozšíření funkcionality importu přes ISKN Studio do ESRI geodatabase o import SGI v jiném formátu než je VF ISKN. Vyvíjíme open source nástroje pro práci s katastrálními daty projekt jsme nazvali Otevřený Katastr.

6 Vývoj OK na ZČU Projekt Otevřený katastr čerpá z prací řešených oddělením geomatiky: Novotný 2005 Informační systém malé obce. Orálek 2006 Možnosti využití nekomerčního geografického software pro tvorbu prostorového rozhraní informačního systému malé obce. Jedlička, Orálek 2006 Prostorové rozhraní informačního systému malé obce řešené v Open Source Software. Petrák 2007 Open source mapový server pro data katastru nemovitostí.

7 Postup prací na projektu Analýza potřeb Informačního systému malé obce (Novotný 2005): Celá řada datových vrstev, katastrální data jako základ! Finančně nenáročné řešení. Nástroj pro import VF ISKN do PostGIS (Orálek 2006) včetně znovu vybudování relací mezi tabulkami a vytvoření prostorových vrstev. Nástroj umožňující při prostorové identifikaci parcely (v SGI) vypsat související atributové informace (SPI) Petrák 2007.

8 Použité technologie Klient standardní webový prohlížeč + HTML a CSS pro zobrazování informací. Webový server Apache + PHP pro komunikaci s mapovým serverem, dotazování do databáze a generování HTML výstupu.

9 Použité technologie Mapový server UMN MapServer s rozhraním PHP MapScript. Databáze PostgreSQL s rozšířením PostGIS.

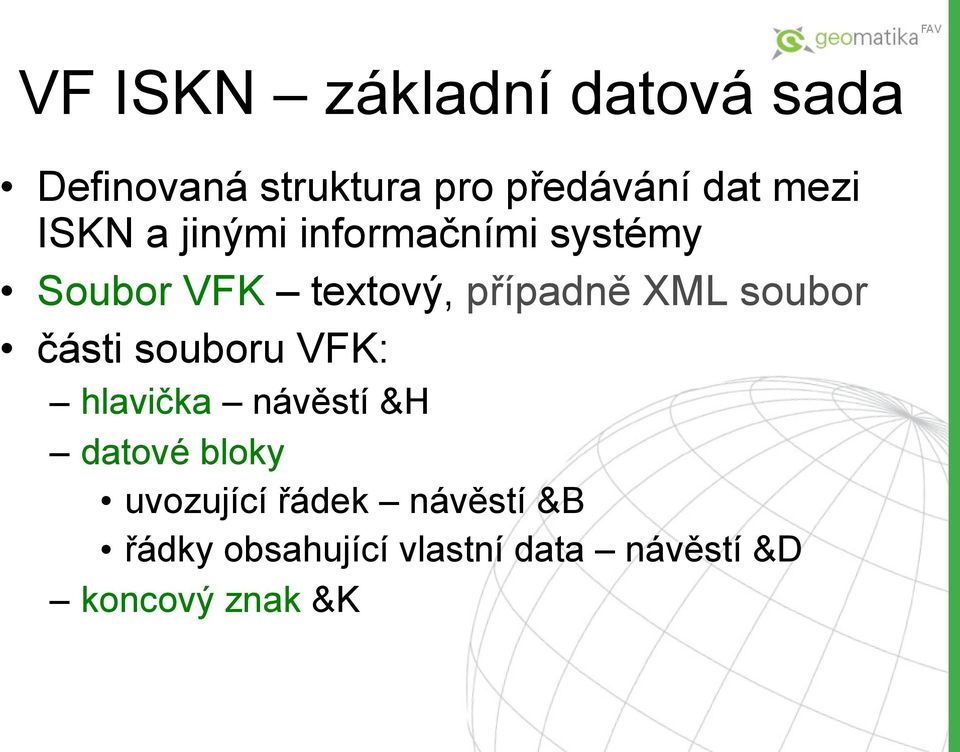

10 VF ISKN základní datová sada Definovaná struktura pro předávání dat mezi ISKN a jinými informačními systémy Soubor VFK textový, případně XML soubor části souboru VFK: hlavička návěstí &H datové bloky uvozující řádek návěstí &B řádky obsahující vlastní data návěstí &D koncový znak &K

11 VF ISKN Datové bloky Velké množství, související datové bloky pro větší přehlednost sdruženy do skupin: Název skupiny Kód Popis Nemovitosti NEMO parcely a budovy Vlastnictví VLST listy vlastnictví, oprávněné subjekty a vlastnické vztahy Jiné právní vztahy JPVZ ostatní právní vztahy kromě vlastnictví Řízení RIZE údaje o řízení (vklad, záznam) Prvky katastrální mapy PKMP digitální katastrální mapa BPEJ BPEJ hranice BPEJ včetně kódů Bonitní díly parcel BDPA kódy BPEJ k parcelám

12

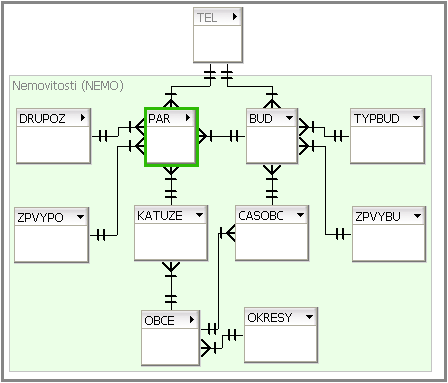

13 Vyvinuté nástroje a další výstupy projektu MapSoubor Potlačena problematika GUI PHP skripty pro výpisy SPI: informací o budově budovy.php informací o parcele parcely.php listu vlastnictví lv.php Petrák 2007 popisuje relace mezi tabulkami VF ISKN formou ER(A) modelů. Nasazení Subversion pro další vývoj.

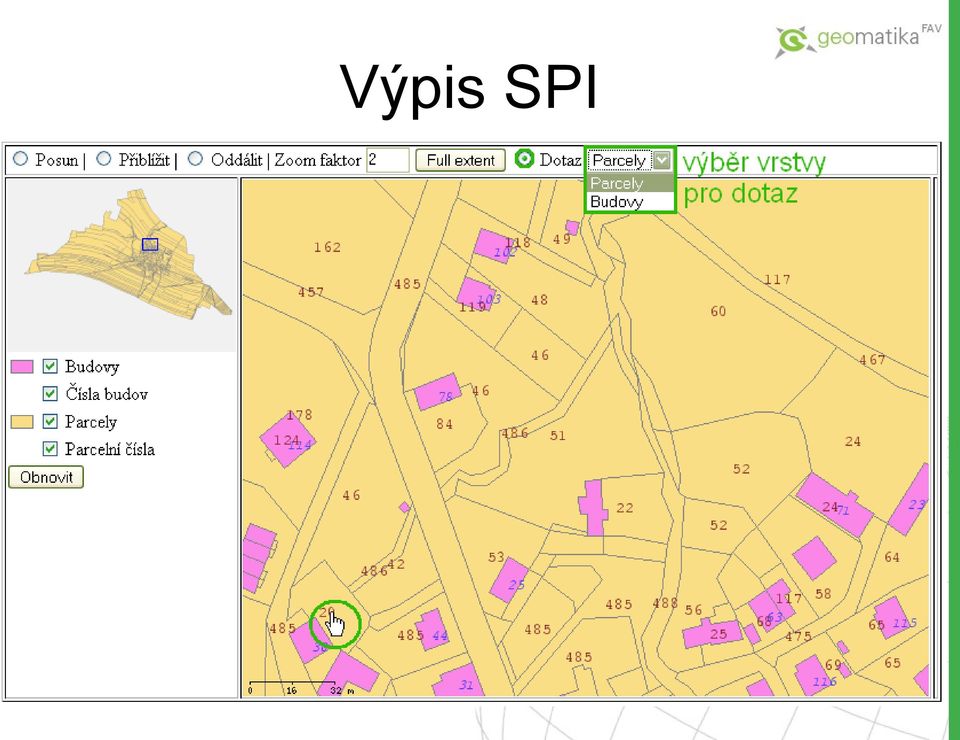

14 Výpis SPI

15 Výpis SPI

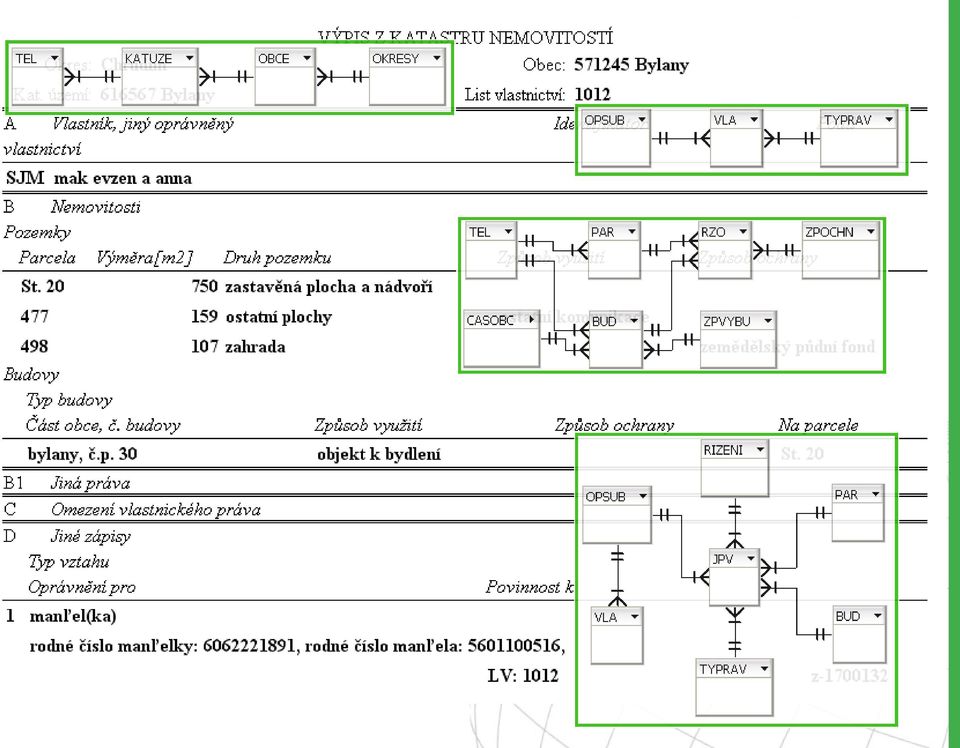

16 Výpis SPI

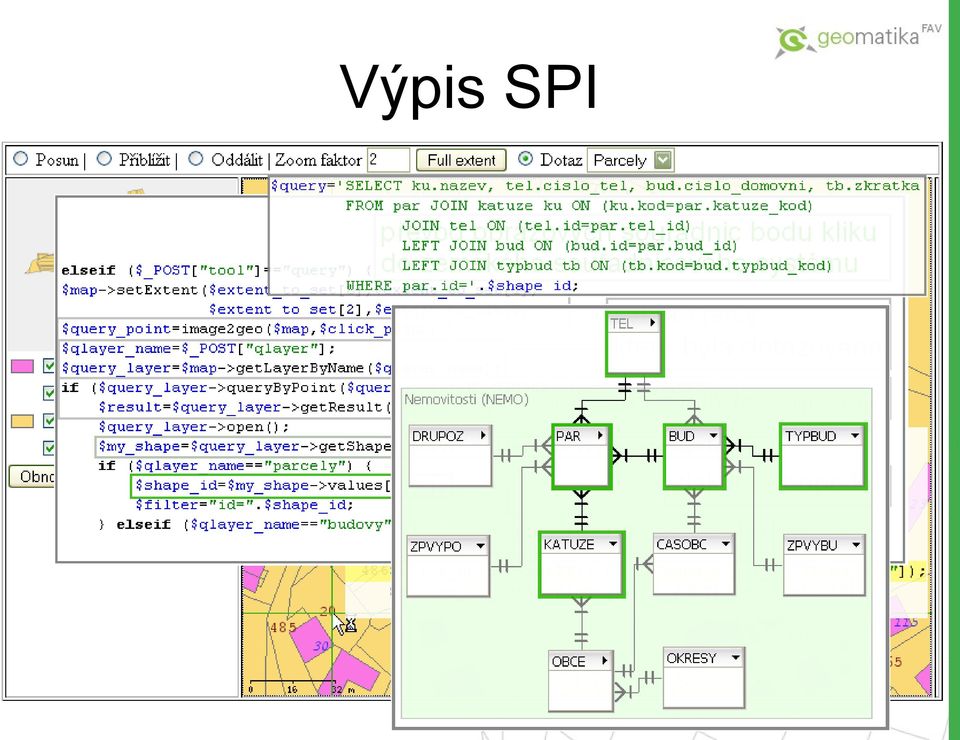

17 Výpis SPI

18

19 Nástroj pro organizaci kódu Subversion (SVN) Otevřený katastr v Subversion

20 Přínosy projektu Open source nástroj pro publikaci katastrálních dat v prostředí internetu Dokumentace části VF ISKN Nasazení SVN

21 Výzvy do budoucna, diskuse Propojení s online aplikací Nahlížení do katastru nemovitostí a kontrola správnosti/aktuálnosti lokálního SPI problém s URL: Možnost rozšíření pro import SGI z jiného zdroje než SPI (VF ISKN) a následného dobudování relací. Stále jen malá část území ČR má SGI v ISKN! Diseminace výsledků ;-). Ladění chyb, zapojení dalších vývojářů? Využití v praxi chystají se první nasazení....

22 Použité zdroje ČÚZK. Výměnný formát ISKN v textovém tvaru. [Online] < VF_ISKNTEXT>. [Cit ]. JEDLIČKA, K.; ORÁLEK, J. Prostorové rozhraní informačního systému malé obce řešené v Open Source Software. In Geoinformatics FCE CTU. Praha : ČVUT, s ISSN JEDLIČKA, K.; ŠTÝSOVÁ, M.; ZDRAŽIL, J. Beta testování prohlížečky dat katastru nemovitostí (ISKN View). Plzeň 2005.NOVOTNÝ, J. Informační systém malé obce [bakalářská práce]; ved. práce Otakar Čerba. -- Plzeň : Západočeská univerzita. Fakulta aplikovaných věd, s. ORÁLEK, J. Možnosti využití nekomerčního geografického software pro tvorbu prostorového rozhraní informačního systému malé obce [diplomová práce]; ved. práce Karel Jedlička. -- Plzeň : Západočeská univerzita. Fakulta aplikovaných věd, s., PETRÁK, J. Open source mapový server pro data katastru nemovitostí [diplomová práce]; ved. práce Karel Jedlička. -- Plzeň : Západočeská univerzita. Fakulta aplikovaných věd, s. PostGIS. PostGIS documentation. [Online] < [Cit ]. UMN MapServer. UMN MapServer documentation. [Online] < [Cit ]. Subversion. Subversion project home page. Open Source Software Engineering Tools [Online] < [Cit ].... Dotazy? děkuji za pozornost
