Naše Výrobky Jeden Systém Jeden Partner

Transkript

1 Naše Výrobky Jeden Systém Jeden Partner

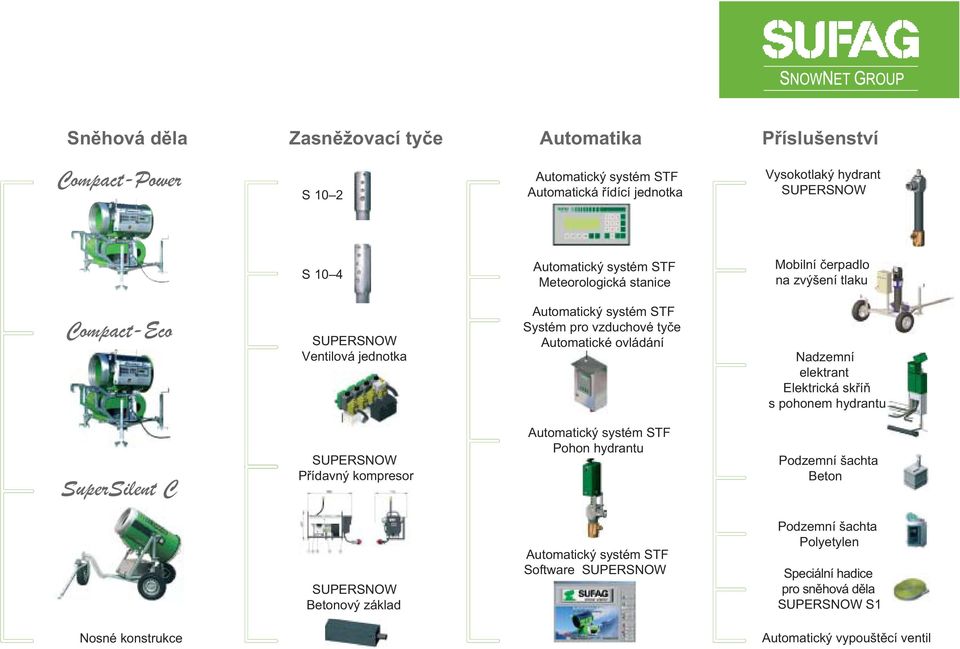

2 Sněhová děla Zasněžovací tyče Automatika Příslušenství Compact-Power S 10 2 Automatický systém STF Automatická řídící jednotka Vysokotlaký hydrant SUPERSNOW S 10 4 Automatický systém STF Meteorologická stanice Mobilní čerpadlo na zvýšení tlaku Compact-Eco SUPERSNOW Ventilová jednotka Automatický systém STF Systém pro vzduchové tyče Automatické ovládání Nadzemní elektrant Elektrická skříň s pohonem hydrantu SuperSilent C SUPERSNOW Přídavný kompresor Automatický systém STF Pohon hydrantu Podzemní šachta Beton SUPERSNOW Betonový základ Automatický systém STF Software SUPERSNOW Podzemní šachta Polyetylen Speciální hadice pro sněhová děla SUPERSNOW S1 Nosné konstrukce Automatický vypouštěcí ventil

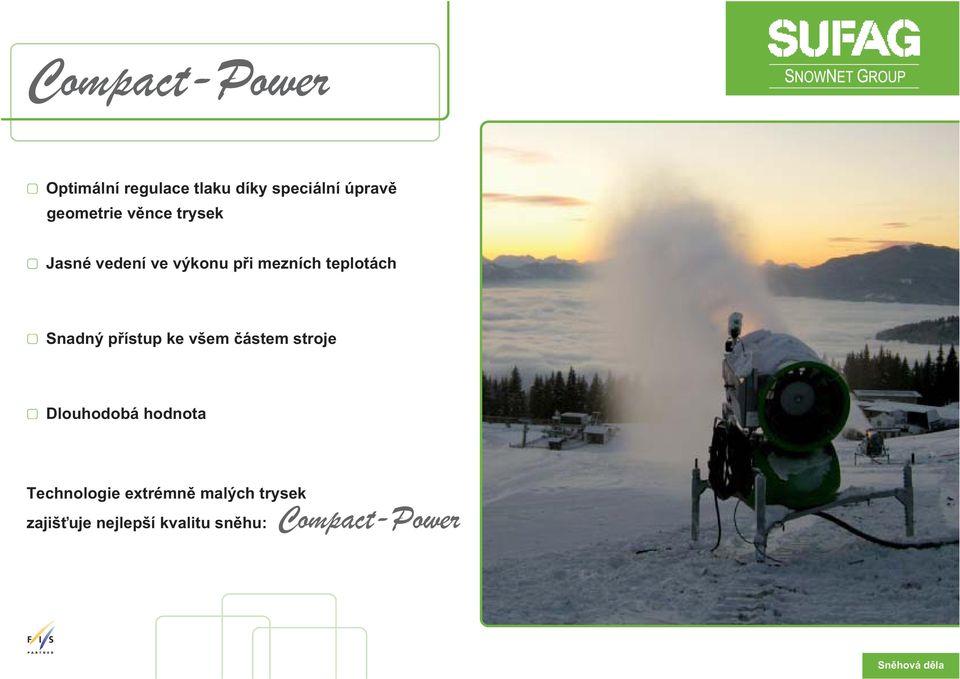

3 Compact-Power Optimální regulace tlaku díky speciální úpravě geometrie věnce trysek Jasné vedení ve výkonu při mezních teplotách Snadný přístup ke všem částem stroje Dlouhodobá hodnota Technologie extrémně malých trysek zajišťuje nejlepší kvalitu sněhu: Compact-Power Sněhová děla

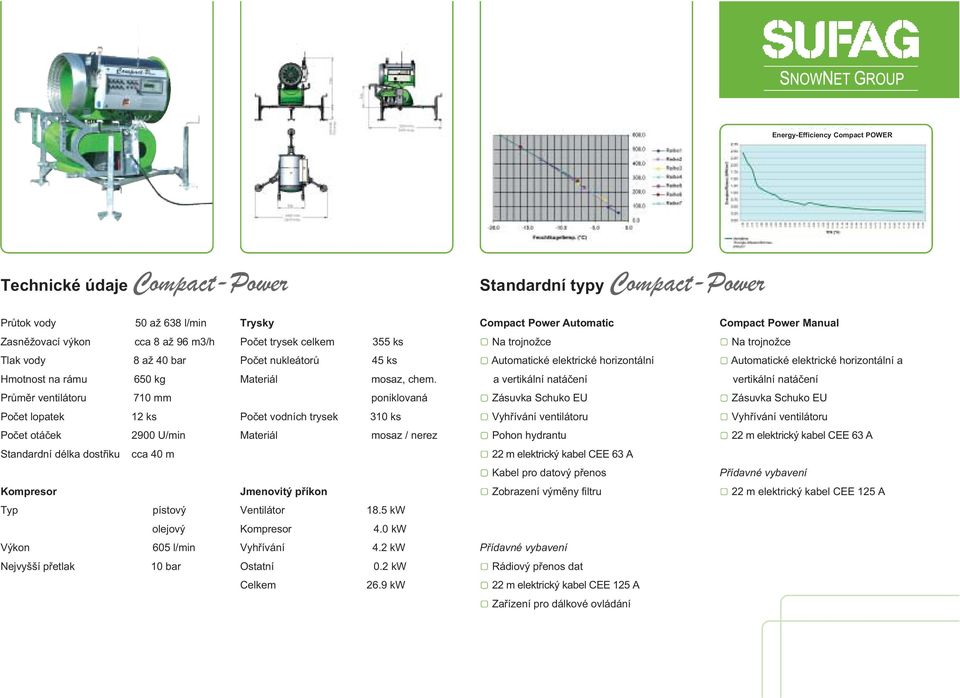

4 Energy-Efficiency Compact POWER Technické údaje Compact-Power Standardní typy Compact-Power Průtok vody 50 až 638 l/min Trysky Compact Power Automatic Compact Power Manual Zasněžovací výkon cca 8 až 96 m3/h Počet trysek celkem 355 ks Na trojnožce Na trojnožce Tlak vody 8 až 40 bar Počet nukleátorů 45 ks Automatické elektrické horizontální Automatické elektrické horizontální a Hmotnost na rámu 650 kg Materiál mosaz, chem. a vertikální natáčení vertikální natáčení Průměr ventilátoru 710 mm poniklovaná Zásuvka Schuko EU Zásuvka Schuko EU Počet lopatek 12 ks Počet vodních trysek 310 ks Vyhřívání ventilátoru Vyhřívání ventilátoru Počet otáček 2900 U/min Materiál mosaz / nerez Pohon hydrantu 22 m elektrický kabel CEE 63 A Standardní délka dostřiku cca 40 m 22 m elektrický kabel CEE 63 A Kabel pro datový přenos Kompresor Jmenovitý příkon Zobrazení výměny filtru 22 m elektrický kabel CEE 125 A Typ pístový Ventilátor 18.5 kw olejový Kompresor 4.0 kw Výkon 605 l/min Vyhřívání 4.2 kw Nejvyšší přetlak 10 bar Ostatní 0.2 kw Rádiový přenos dat Celkem 26.9 kw 22 m elektrický kabel CEE 125 A Zařízení pro dálkové ovládání

5 Compact-Eco Sněhové dělo středního výkonu Nízká spotřeba el. energie Zároveň nejvyšší možný výkon v zasněžování Optimální regulace tlaku díky speciálně upravené geometrii věnce trysek Optimální zasněžovací schopnost při mezních teplotách Úspora v energii ale ne ve výkonu: Compact-Eco Sněhová děla

6 Energy-Efficiency Compact ECO Technické údaje Compact-Eco Standardní typy Compact-Eco Průtok vody 40 až 426 l/min Trysky Compact Eco Automatic Compact Eco Manual Zasněžovací výkon cca 6 až 64 m3/h Počet trysek celkem 311 ks Na trojnožce Na trojnožce Tlak vody 8 až 40 bar Počet nukleátorů 45 ks Automatické elektrické horizontální Manuální horizontální Hmotnost na rámu 630 kg Materiál mosaz, chem. a vertikální manuální natáčení a vertikální natáčení Průměr ventilátoru 710 mm poniklovaná Zásuvka Schuko EU Zásuvka Schuko EU Počet lopatek 12 ks Počet vodních trysek 266 ks Vyhřívání ventilátoru 22 m elektrický kabel CEE 63 A Počet otáček 1450 U/min Materiál mosaz / nerez Pohon hydrantu Standardní délka dostřiku cca 30 m 22 m elektrický kabel CEE 63 A Automatické elektrické horizontální Kompresor Jmenovitý příkon a vertikální natáčení Typ pístový Ventilátor 11.0 kw 22 m elektrický kabel CEE 125 A olejový Kompresor 4.0 kw Rádiový přenos dat Vyhřívání ventilátoru Výkon 605 l/min Vyhřívání 4.2 kw 22 m elektrický kabel CEE 125 A Nejvyšší přetlak 10 bar Ostatní 0.2 kw Automatické elektrické vertikální natáčení Celkem 19.4 kw Kabel pro datový přenos Zařízení pro dálkové ovládání

7 SuperSilent C Dokonalá a patentovaná izolační technologie Zasněžování v oblastech citlivých na hluk Plný zasněžovací výkon Úroveň zvuku 20 m 50 m Vpředu 60 db(a) 52 db(a) Zboku 58 db(a) 50 db(a) Nejnižší úroveň hluku ale přesto plný výkon: SuperSilent C Sněhová děla

8 Energy-Efficiency SuperSilent C Technické údaje SuperSilent C Standardní typy SuperSilent C Průtok vody 40 až 426 l/min Trysky SuperSilent C Automatic SuperSilent C Manual Zasněžovací výkon cca 6 až 64 m3/h Počet trysek celkem 311 ks Na trojnožce Na trojnožce Tlak vody 8 až 40 bar Počet nukleátorů 45 ks Automatické elektrické horizontální Manuální horizontální a vertikální natáčení Hmotnost na rámu 630 kg Materiál mosaz, chem. a vertikální manuální natáčení Zásuvka Schuko EU Průměr ventilátoru 710 mm poniklovaná Zásuvka Schuko EU Provozní návod Počet lopatek 12 ks Počet vodních trysek 266 ks Provozní návod 22 m elektrický kabel CEE 63 A Počet otáček 1450 U/min Materiál mosaz / nerez Pohon hydrantu Standardní délka dostřiku cca 30 m 22 m elektrický kabel CEE 63 A Automatické elektrické horizontální Compressor Connection value a vertikální natáčení Type Piston, Fan 11.0 kw Rádiový přenos dat 22 m elektrický kabel CEE 125 A oil lubricated Compressor 4.0 kw 22 m elektrický kabel CEE 125 A Delivery quantity 605 l/min Heating system 4.2 kw Automatické elektrické vertikální natáčení Highest over-pressure 10 bar Miscellaneous 0.2 kw Kabelový přenos dat Totally 19.4 kw Zařízení pro dálkové ovládání

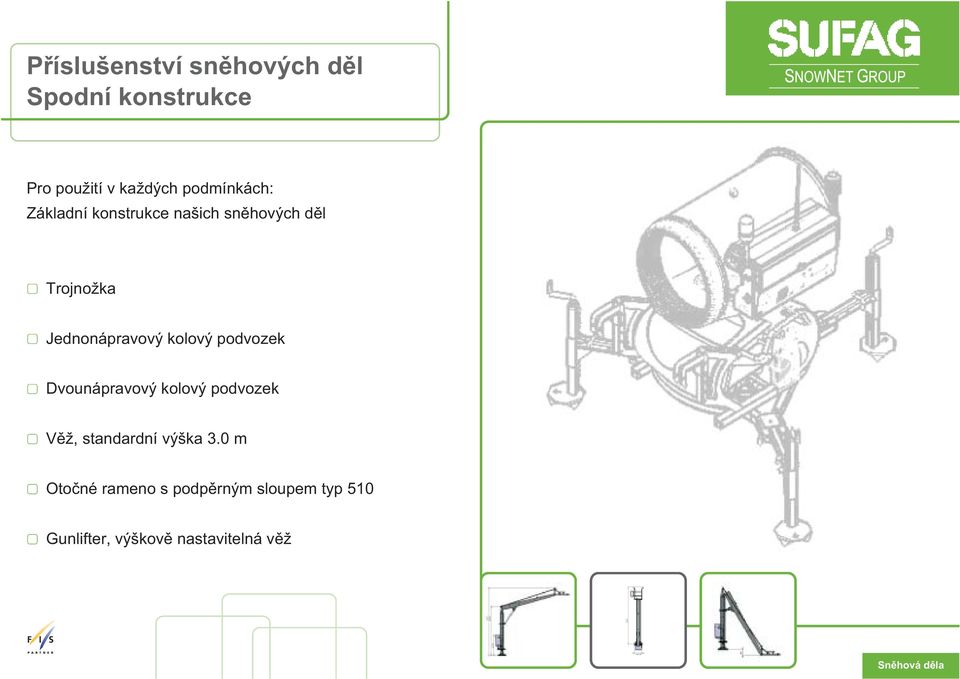

9 Příslušenství sněhových děl Spodní konstrukce Pro použití v každých podmínkách: Základní konstrukce našich sněhových děl Trojnožka Jednonápravový kolový podvozek Dvounápravový kolový podvozek Věž, standardní výška 3.0 m Otočné rameno s podpěrným sloupem typ 510 Gunlifter, výškově nastavitelná věž Sněhová děla

10 Spodní konstrukce Trojnožka Perfektní usazení Všechny rozměry v mm Schnee-Erzeuger

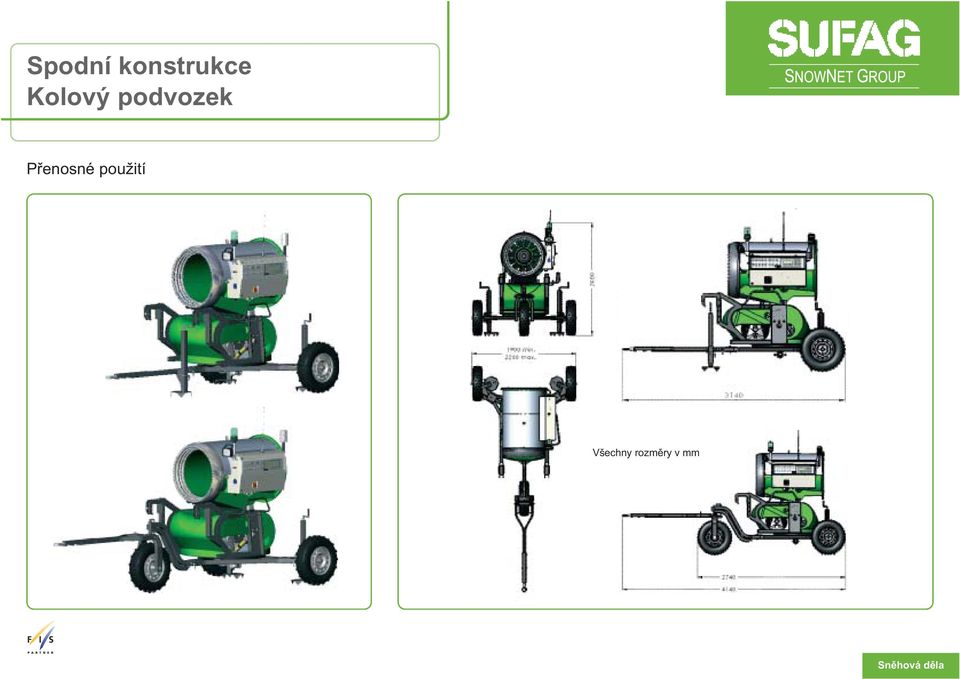

11 Spodní konstrukce Kolový podvozek Přenosné použití Všechny rozměry v mm Sněhová děla

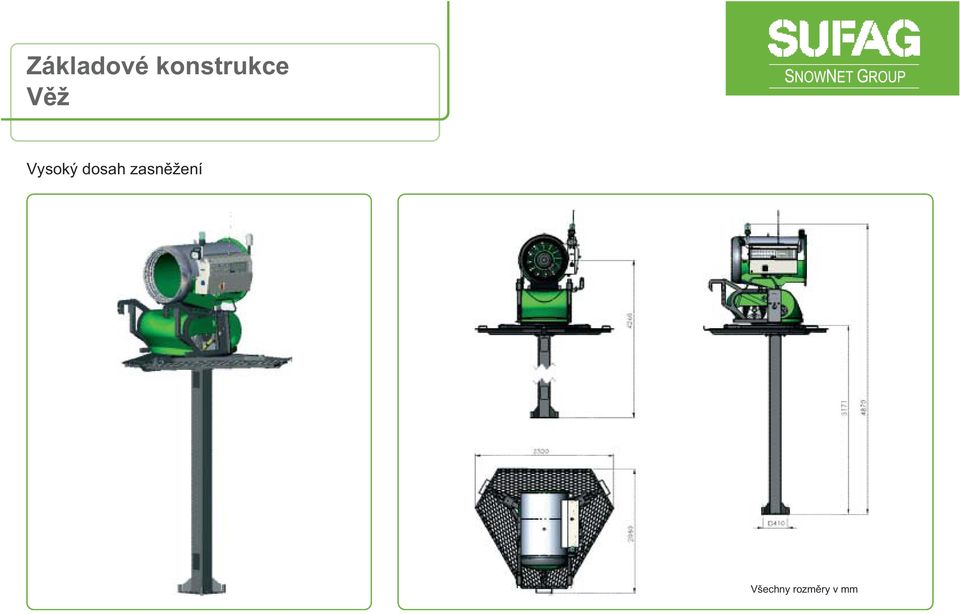

12 Základové konstrukce Věž Vysoký dosah zasněžení Všechny rozměry v mm

13 Základové konstrukce Otáčecí rameno Otáčecí rameno nabízí nový rozměr v zasněžování. Funkce otáčecího ramene jsou: Dostřik až do vzdálenosti 120 m Rozsah natáčení 360 Díky tomu, že sníh dopadá z výšky 8 m je průtok vody podstatně větší, což má za následek mnohonásobně vyšší výkon. Sněhová děla

14 Otáčecí rameno All dimension data in mm Technické údaje Váhy a rozměry Max. pracovní zatížení 900 kg Pracovní zatížení 600 kg Přípustná stálá rychlost větru 140 km/h Max. rychlost větru 200 km/h Max. výška při zasněžování m Min. výška při zasněžování m Max. rádius 8.1 m Horizontální rozsah natáčení 180 Kompletní pilíř (svislá & rotační trubka) kg Ocelový nosník s připojovacím článkem 450 kg Hydraulický válec 129 kg Zdvihací plošina 125 kg Rovnoběžná trubka (vodní) 50 kg Rovnoběžná tyč (vedení kabelů) 55 kg Kabely 10 kg Elektrická ovládací skříň kompletní 115 kg Hydraulický agregát kompletní 48 kg Drobný materiál (upevňovací části atd.) 20 kg Hydraulický olej (40 l) 34 kg kg

15 Základové konstrukce Gunlifter Nejvyšší kvalitu sněhu zajišťuje Gunlifter Vyšší vzdálenost dopadu Vyšší zasněžovací výkon Lepší rozložení sněhu Ještě lepší kvalita sněhu Vhodný pro následující sněhová děla: SUFAG Compact-Power SUFAG Compact-Eco SUFAG SuperSilent C Sněhová děla

16 Základové konstrukce Gunlifter Technické údaje Výška 6 m Hmotnost věže 350 kg Hmotnost sání 120 kg Hmotnost řetězového kladkostroje 35 kg Užitečné zatížení 700 kg Další zatížení (led, sníh) 300 kg Přípustná rychlost větru 200 km/h Počet zasněžovacích poloh 5 Standardní výbava Všechny rozměry v mm Elektrický řetězový kladkostroj Stěrač ledu na vodicích kladkách Základová deska Úchyt pro dopravu vrtulníkem Centrální rozvaděč pro napájení řetězového kladkostroje a sněhového děla s následujícími ovládacími prvky: Start / Stop automatika sněhového děla Start / Stop horizontální otáčecí zařízení Vlevo / vpravo pro manuální natáčení Nahoru / dolů sáně Dimenzování podstavce pro různé vlastnosti půdy

17 SUPERSNOW S10-2 Zasněžovací tyč s působivou charakteristikou: Spolehlivý zasněžovací provoz Snadné ovládání Nízká spotřeba vzduchu Montáž bez použití nářadí Provedení nenáročné na údržbu SUPERSNOW S10-2 je zasněžovací tyč pro mezní teploty. Zasněžovací tyče

18 SUPERSNOW S10-2 Technické údaje Průtok vody* 61 až 244 l/min Zasněžovací výkon cca* 9.5 až 36.5 m3/h Spotřeba vzduchu při 7 barech 600 až 700 l/min Tlak vody 20 až 90 bar Výška** 11 m Hmotnost spodní konstrukce 50 kg Hmotnost trubky a hlavy** 80 kg * s tryskami POWER 4 x x 40 ** s trubkou v délce 10 m Trysky Počet trysek celkem 8 ks Nukleátorové trysky 2 ks Materiál mosaz Vodní trysky fixní 4 ks Vodní trysky připojitelné 2 ks Materiál mosaz Standardní typy SUPERSNOW S10-2 S10-2 s kompresorem - manuál Podpěrná trubka Instalační zařízení Trubka tyče Zasněžovací hlava Kompresorový agregát (+ 5 m kabelu CEE 63 A) Halogenový reflektor Přívod vody 2" Fixní podpěrná tyč Možnosti volby 6 m POWER trysky 10 m ECO trysky Hydraulické zdvihací zařízení S10-2 pro centrální rozvod vzduchu - manuál Podpěrná trubka Instalační zařízení Trubka tyče Zasněžovací hlava Fixní podpěrná tyč Rozvaděč vody pro centrální vzduch Voda 6/4" F Vzduch 6/4" M Možnosti volby 6 m POWER trysky 10 m ECO trysky Halogenový reflektor Hydraulické zdvihací zařízení S10-2 s kompresorem - automat Podpěrná trubka Instalační zařízení Trubka tyče Zasněžovací hlava Kompresorový agregát (+ 5 m kabelu CEE 63 A) Halogenový reflektor Ventilový blok V2 C Automatická řídící skříň STF Automatický vypouštěcí ventil (+ 1.5 m hadice) Pohon hydrantu (+ 5 m kabelu) Fixní podpěrná tyč Možnosti volby 6 m POWER trysky 10 m ECO trysky Rádiový přenos dat Senzor teploty a vlhkosti Hydraulické zdvihací zařízení S10-2 pro centrální rozvod vzduchu - automat Podpěrná trubka Instalační zařízení Trubka tyče Zasněžovací hlava Ventilový blok V2+1 + hadice Automatická řídící skříň VB Halogenový reflektor Řídící kabel STF, 24-kolíkový Fixní podpěrná tyč Možnosti volby 6 m POWER trysky Délka hadice m 10 m ECO trysky Vstup 6/4" Kamlok Vzduch Voda Vstup 6/4" SAE Vzduch Voda Vstup 2" Kamlok Vzduch Voda Vstup 2" SAE Vzduch Voda Vstup 1/2" m hadice Vzduch Rádiový přenos dat Senzor teploty a vlhkosti Hydraulické zdvihací zařízení

19 SUPERSNOW S10-4 Přednosti tyče S10-4 jsou následující: Začátek zasněžování při mezních teplotách Optimální regulace Nízká spotřeba vzduchu Jednoduchý provoz Čtyři skupiny trysek umožňují sedm různých kombinací a tedy i sedm spínacích stupňů. Konstantně vysoká kvalita sněhu po celé spektrum teplot. SUPERSNOW S10-4 nabízí nejlepší kvalitu sněhu při mezních teplotách. Zasněžovací tyče

20 SUPERSNOW S10-4 Technické údaje Standardní typy SUPERSNOW S10-4 Průtok vody* 31 až 365 l/min Zasněžovací výkon cca* 4.7 až 55 m3/h Spotřeba vzduchu při 7 barech 600 až 700 l/min Tlak vody 20 až 90 bar Výška ** 11 m Hmotnost spodní konstrukce 50 kg Hmotnost trubky a hlavy** 93 kg * s tryskami POWER 2 x x x x 40 ** s trubkou v délce 10 m Trysky Počet trysek celkem 10 ks Nukleátorové trysky 2 ks Materiál mosaz Vodní trysky fixní 2 ks Vodní trysky připojitelné 3 x 2 ks Materiál mosaz S10-4 s kompresorem - automat Podpěrná trubka Instalační zařízení Trubka tyče Zasněžovací hlava Kompresorový agregát (+ 5 m kabelu CEE 63 A) Halogenový reflektor Ventillvý blok V4 C Automatická řídící skříň STF Automatický vypouštěcí ventil (+ 1.5 m hadice) Pohon hydrantu (+ 5 m kabelu) Fixní podpěrná tyč Možnosti volby 6 m POWER trysky 10 m ECO trysky Rádiový přenos dat Senzor teploty a vlhkosti Hydraulické zdvihací zařízení S10-4 pro centrální rozvod vzduchu - automat Podpěrná trubka Instalační zařízení Trubka tyče Zasněžovací hlava Ventilový blok V4+1 + hadice Automatická řídící skříň VB Halogenový reflektor Řídící kabel STF, 24-kolíkový Fixní podpěrná tyč Možnosti volby 6 m POWER trysky Délka hadice m 10 m ECO trysky Vstup 6/4" Kamlok Vzduch Voda Vstup 6/4" SAE Vzduch Voda Vstup 2" Kamlok Vzduch Voda Vstup 2" SAE Vzduch Voda Vstup 1/2" m hadice Vzduch Rádiový přenos dat Senzor teploty a vlhkosti Hydraulické zdvihací zařízení

21 Příslušenství zasněžovacích tyčí SUPERSNOW ventilový blok Kompaktní ventilová jednotka pro rozvod vody u vícefázových tyčí s kulovými ventily motorově poháněného bloku. V případě poruchy nebo výpadku elektrického proudu se všechny ventily automaticky uzavřou. Typy V2: 2-stupňová ventilová jednotka se 2 vodními ventily, PN 100 V4: 4-stupňová ventilová jednotka se 4 vodními ventily, PN 100 V2+1: viz V2, ale se vzduchovým ventilem pro instalace s centrálním rozvodem V4+1: viz V4, ale se vzduchovým ventilem pro instalace s centrálním rozvodem vzduchu V2C: 2-stupňová ventilová jednotka s 1 vodním ventilem a tlakovým regulátorem, PN 100, připevněn na rámu kompresoru (pouze s pohonem hydrantu STF / HDC) V4C: 4-stupňová ventilová jednotka se 3 vodními ventily a tlakovým regulátorem, PN 100, připevněn na rámu kompresoru (pouze s pohonem hydrantu STF / HDC) Zasněžovací tyče
