Day&night WDR kamera s IR přísvitem AVIR-W28VAH / AVIR-WTD66VAH

Transkript

1 Day&night WDR kamera s IR přísvitem AVIR-W28VAH / AVIR-WTD66VAH Dříve než uvedete zařízení do provozu, přečtěte si nejprve tento uživatelský návod.

2 Bezpečnostní upozornění Instalaci přístroje smí provádět pouze kvalifikovaný montážní technik. Instalace musí splňovat platné bezpečnostní a elektrotechnické normy a předpisy. Instalaci kamery provádějte při vypnutém napájení. Dodržte předepsané provozní podmínky (viz část "Technická specifikace"). Když kamera nefunguje normálně, vypněte napájení a kontaktujte autorizovaný servis. Kameru sami nerozebírejte. Opravu kamery svěřte autorizovanému servisu. Nezaměřujte kameru přímo proti slunci nebo proti jiným bodům s velmi vysokým jasem. V opačném případě může dojít k nevratnému poškození obrazového senzoru kamery. Neinstalujte kameru do blízkosti radiátorů nebo jiných zdrojů tepla. Kameru napájejte pouze ze specifikovaného napájecího zdroje (viz část "Technická specifikace" a výrobní štítek na kameře). Při použití nesprávného napájecího zdroje hrozí nebezpečí poškození jednotky, úrazu elektrickým proudem nebo požáru. Pokud si nejste napájením přístroje jisti, kontaktujte svého prodejce. Kameru připevněte řádně na pevný podklad. Pokud není kamera řádně připevněna, může dojít k jejímu pádu, případně k jejímu zničení a zranění osob. Chraňte kameru před silnými otřesy, nárazy a vibracemi. Nepoužívejte kameru v prostředí s výskytem plynů nebo benzinových par. V případě poruchy kameru vypněte a obraťte se na svého prodejce. Netahejte za připojovací kabel. Může to způsobit zkrat nebo špatný kontakt. Když do kamery vnikne voda, vypněte napájení kamery a kontaktujte autorizovaný servis

3 Nakládání s nepotřebným elektrickým a elektronickým zařízením (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru) Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Místo toho by měl být odložen do sběrného místa, určeného k recyklaci elektronických výrobků a zařízení. Dodržením těchto pokynů zabráníte negativním dopadům na životní prostředí a zdraví lidí, které naopak může být ohroženo nesprávným nakládáním s výrobkem při jeho likvidaci. Recyklování materiálů, z nichž je vyroben, pomůže zachovat přírodní zdroje. Pro získání dalších informací o recyklaci tohoto výrobku kontaktujte prosím místní orgány státní správy, místní firmu zabezpečující likvidaci a sběr odpadů nebo prodejnu, v níž jste výrobek zakoupili. Symbol panáčka s košem znamená, že použitý obal máte hodit do příslušné nádoby na tříděný odpad. Toto zařízení je opatřeno evropskou značkou shody CE. Toto zařízení je ve shodě s evropskou směrnicí RoHS. Vlastnosti WDR - široký dynamický rozsah. Vysoké rozlišení 600TV horizontálních řádek. Digitální redukce šumu 3D DNR. Digitální zoom 1x - 10x. Funkce ZERO DEFECT: Kompenzace vadných pixelů. DIS - digitální stabilizace obrazu. Funkce Sense-up - pomalá závěrka x512. Polygonální privátní masky. Funkce "Eclipse" - bodová kompenzace protisvětla. Funkce day&night Obsah balení Dle seznamu níže zkontrolujte úplnost dodávky: Kamera (1x) Servisní video kablík (1x) Příslušenství (připevňovací vruty, šestihranný klíč) (1x) Uživatelský manuál (1x) - 3 -

4 Popis částí a ovládacích prvků Šroub pro nastavení zorného úhlu (ohniskové vzdálenosti). TELE: nejužší zorný úhel, WIDE: nejširší zorný úhel. 5. Šroub pro zaostření. NEAR: ostření na blízko, FAR: ostření na dálku. 6. Přisvětlovací IR LED

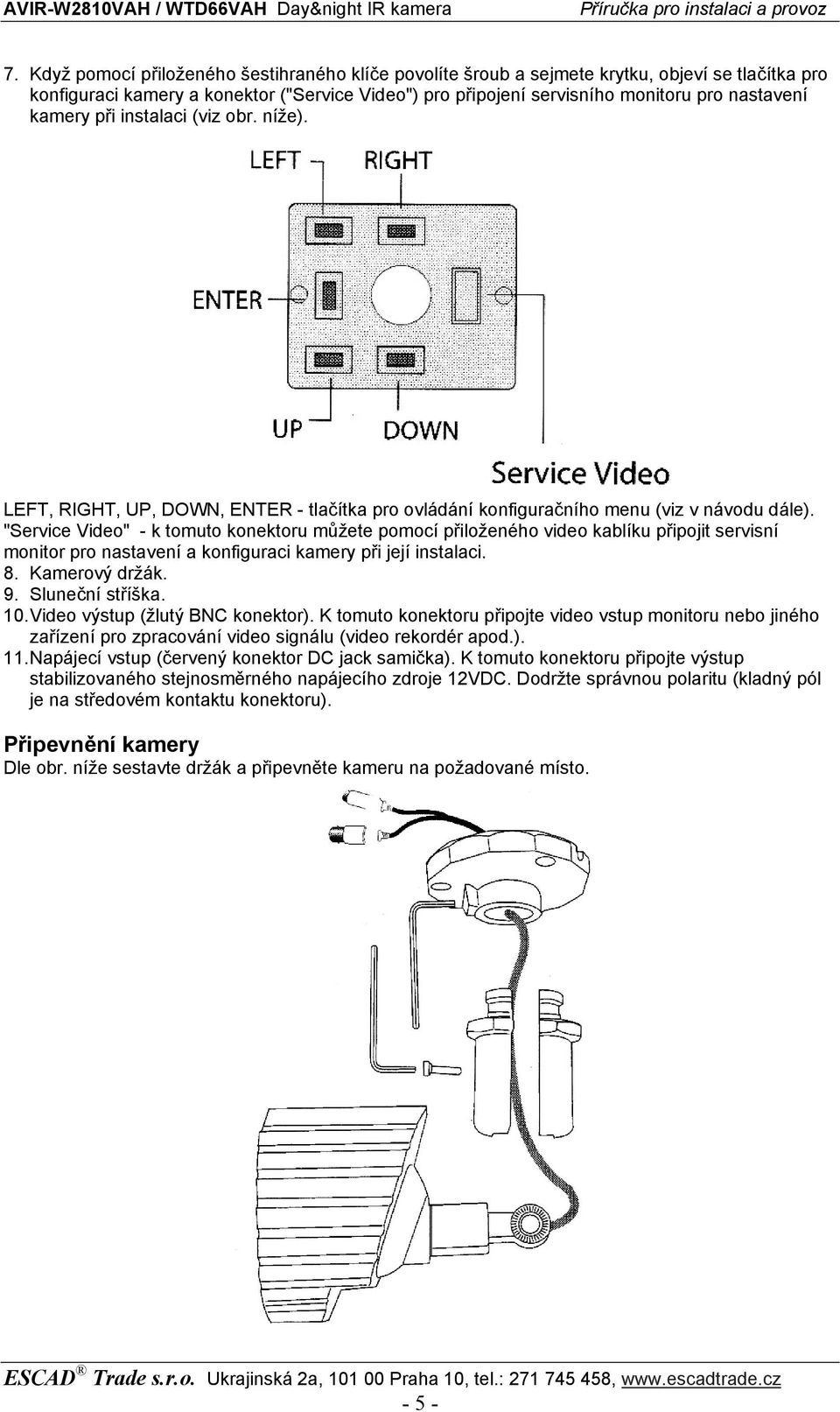

5 7. Když pomocí přiloženého šestihraného klíče povolíte šroub a sejmete krytku, objeví se tlačítka pro konfiguraci kamery a konektor ("Service Video") pro připojení servisního monitoru pro nastavení kamery při instalaci (viz obr. níže). LEFT, RIGHT, UP, DOWN, ENTER - tlačítka pro ovládání konfiguračního menu (viz v návodu dále). "Service Video" - k tomuto konektoru můžete pomocí přiloženého video kablíku připojit servisní monitor pro nastavení a konfiguraci kamery při její instalaci. 8. Kamerový držák. 9. Sluneční stříška. 10. Video výstup (žlutý BNC konektor). K tomuto konektoru připojte video vstup monitoru nebo jiného zařízení pro zpracování video signálu (video rekordér apod.). 11. Napájecí vstup (červený konektor DC jack samička). K tomuto konektoru připojte výstup stabilizovaného stejnosměrného napájecího zdroje 12VDC. Dodržte správnou polaritu (kladný pól je na středovém kontaktu konektoru). Připevnění kamery Dle obr. níže sestavte držák a připevněte kameru na požadované místo

6 Upozornění: Kameru připevněte řádně na pevný podklad. Pokud není kamera řádně připevněna, může dojít k jejímu pádu, případně k jejímu zničení a zranění osob. Pro ochranu kabelových spojů se doporučuje použít vodotěsnou montážní krabici. Elektrické zapojení Videosignál K video výstupu kamery (žlutý BNC konektor) připojte video vstup monitoru nebo jiného zařízení pro zpracování video signálu (videorekordér apod.). Napájení K napájecímu vstupu kamery (červený DC jack samička) připojte výstup napájecího zdroje 12VDC. Dodržte správnou polaritu (kladný pól je na středovém kontaktu napájecího konektoru). Upozornění: Napájecí zdroj není součástí dodávky kamery. Pro napájení kamery použijte pouze specifikovaný napájecí zdroj (viz část Technická specifikace a výrobní štítek na kameře). Použijte pouze bezpečný napájecí zdroj s dostatečným výkonem. Pokud si nejste napájením kamery jisti, kontaktujte svého prodejce. Při použití nesprávného napájecího zdroje hrozí nebezpečí požáru nebo úrazu elektrickým proudem. Pro ochranu kabelových spojů před povětrností se doporučuje použít vodotěsnou montážní krabici. Konfigurační menu K ovládání menu použijte tlačítka, která se nacházejí pod krytkou na levé straně kamery. Krytku odšroubujte pomocí přiloženého šestihranného klíče. Po ukončení konfigurace kamery krytku opět řádně připevněte. Význam tlačítek: UP: Posun kurzoru nahoru. DOWN: Posun kurzoru dolů. LEFT: Potvrzení zvolené položky / snížení hodnoty zvolené položky. RIGHT: Zvýšení hodnoty zvolené položky. ENTER: Vstup do menu / výstup z menu

7 Hlavní menu EXPOSURE: Expoziční parametry. COLOR: Balance bílé. DAY/NIGHT: Funkce day&night. FUNCTION: Nastavení různých funkcí a parametrů. MOTION: Detekce pohybu. PRIVACY MASK : Privátní zóny. SYNC: Nastavení synchronizačního režimu kamery. COMMUNICATION: Nastavení parametrů pro dálkové ovládání (volitelné). SPECIAL: Kamerové titulky, jazyk menu. EXIT: Návrat na tovární nastavení, vystoupení z menu. Podmenu EXPOSURE LENS: Typ připojeného objektivu. K dispozici jsou tato nastavení: DC objektiv s automatickou clonou DC Drive, ELC objektiv s manuální clonou. ELC LEVEL: Nastavte úroveň pro ELC objektiv. DC LEVEL: Nastavte úroveň pro DC objektiv. SHUTTER: Elektronická závěrka. Pokud je položka LENS nastavena na DC, jsou k dispozici tato nastavení: 1/50, 1/100, 1/120FL a 1/250 s. Režim 1/120FL je vhodný pro eliminaci blikání způsobeného např. zářivkovým osvětlením. Pokud je položka LENS nastavena na ELC, jsou k dispozici tato nastavení: AUTO (automatická závěrka 1/50-1/100000), 1/50, 1/100, 1/120FL a 1/250 s. Režim 1/120FL je vhodný pro eleminaci blikání způsobeného např. zářivkovým osvětlením. BLC: Kompenzace protisvětla. ON zapnuto. OFF vypnuto. Pokud kompenzaci zapnete (BLC nastavíte na ON), můžete pro různé části obrazu nastavit požadovaný stupeň kompenzace (resp. prosvětlení). WDR: Funkce WDR (široký dynamický rozsah) je důležitá pro kvalitní snímání obrazu s velkým kontrastem. ON: Funkce je zapnutá. OFF: Funkce je vypnutá. AGC: Řízení zisku. LOW - Automatické řízení zisku (nízká max. hodnota zisku). MID - Automatické řízení zisku (střední max. hodnota zisku). HIGH - Automatické řízení zisku (vysoká max. hodnota zisku). AGC OFF: Automatické řízení zisku je vypnuté. SENSE-UP: Pomalá závěrka (expoziční integrace) pro snímání za tmy. AUTO: Pomalá závěrka je řízena automaticky v závislosti na úrovni osvětlení. OFF: Pomalá závěrka je vypnutá. MANUAL: Manuální nastavení pomalé závěrky. K dispozici je rozsah x2 - x512 (násobky 1/50s)

8 Podmenu COLOR WB MODE: Režim Balance bílé. AWC automatický režim AWC. Balance bílé je automaticky nastavována podle detekované bílé barvy ve specifickém prostředí. ATW automatický režim ATW. Zvolte tento režim, pokud se teplota chromatičnosti snímané scény pohybuje v rozsahu K. MANUAL jemné manuální nastavení balance bílé. M.WB R - manuální nastavení červené složky. M.WB B - manulání nastavení modré složky. PUSH-LOCK - Uzamčení okamžité balance bílé při stisku tlačítka ENTER. R-Y GAIN: Nastavení rozdílové složky R-Y (červená - jas). B-Y GAIN: Nastavení rozdílové složky B-Y (modrá - jas). Podmenu DAY & NIGHT D&N MODE: Mód přepínání režimů day / night ( day = den barevný režim, night = noc čb režim). AUTO: Automatické přepínání režimů day/night. DAY: Trvale režim day (den barevný režim). NIGHT: Trvale režim night (noc čb režim). EXT: Ovládání přepínání režimů day/night externím kontaktem. LEAD TIME: Zpoždění pro přepnutí do nočního (night) resp. denního režimu (day). Rozsah nastavení 0-15s. BURST: ON - Zapnuto, OFF - Vypnuto. Podmenu FUNCTION MIRROR: ON zrcadlově převrácený obraz. OFF normální orientace obrazu. V-FLIP - vertikálně převrácený obraz. ROTATE - rotace obrazu. SHARPNESS: Nastavte požadovanou digitální ostrost obrazu (resp. kontury obrazu). Rozsah nastavení GAMMA: Gamma charakteristika (strmost obrazu). K dispozici jsou tato nastavení: USER (uživatelské nastavení), 0.45 (normální strmost; tovární nastavení), 0.6 (vyšší strmost), 1.0 (vysoká strmost). FREEZE: Zmrazení obrazu. ON - zapnuto. OFF - vypnuto. NEGA: Negativní obraz. ON - zapnuto. OFF - vypnuto. 3D DNR: Digitální redukce šumu. ON - zapnuto. OFF - vypnuto. D. ZOOM: Digitální zoom. K dispozici je rozsah x2-10x nebo OFF (vypnuto). LSC: Pokud je kamera vybavena širokoúhlým objektivem, mohou být kraje obrazu tmavé a méně ostré (tzv. vinětace). Funkce LSC slouží ke kompenzaci tohoto jevu. ON - Funkce je zapnutá. LSC THR - Nastavení úrovně LSC funkce. OFF Funkce je vypnutá. ECLIPSE: Bodová kompenzace protisvětla. Části obrazu s velmi vysokým jasem jsou překryty černou barvou. ON - zapnuto. OFF - vypnuto. DIS: Digitální stabilizace obrazu. Eliminace chvění obrazu způsobeného např. větrem, otřesy apod. ON - zapnuto. OFF - vypnuto. Podmenu MOTION MOTION: Detekce pohybu. ON - zapnutá, OFF vypnutá. SET WINDOWS: Nastavení detekčních zón pro detekci pohybu. Když zvolíte tuto položku, přes obraz se zobrazí detekční síť 8x8 buněk. Zapněte / vypněte požadované buňky pro detekci pohybu. Pomocí tlačítek LEFT / RIGHT / UP / DOWN zvolte požadovanou buňku a pak stiskněte ENTER. Tmavě šedá buňka: Tmavě šedá buňka indikuje pozici kurzoru (resp. zvolenou detekční buňku). Transparentní (průhledná) buňka: Detekce pohybu je v této buňce zapnutá. Světle šedá buňka: Detekce pohybu je v této buňce vypnutá. K vystoupení z displeje s detekční sítí nastavte kurzor mimo detekční okno pomocí tlačítek LEFT / RIGHT

9 ALL SET: Zapnutí všech detekčních buněk (detekce pohybu v celé obrazovce). ALL CLEAR: Vypnutí všech detekčních buněk. SENSITIVITY: Citlivost detekce pohybu. Rozsah nastavení SHOW: Vizuální indikace pohybu v obraze. ICON - Výskyt pohybu v obraze je indikován zobrazením odpovídající ikony. TRACE - Pohybující se objekt je barevně zvýrazněn. OFF: Vizuální indikace pohybu je vypnutá. DELAY TIME: Doba, po kterou setrvá kamera v alarmovém stavu ještě po skončení pohybu v obraze (1-15s). Podmenu PRIVACY MASK Pomocí maskovacích obdélníků můžete zakrýt část obrazu, která má být zakázána pro sledování obsluhou (operátorem). Je k dispozici celkem 8 privátních masek. MASK 1 - MASK 8: Zapněte / vypněte zvolenou privátní zónu. ON - zapnuto. OFF vypnuto. SET WINDOWS: Nastavte velikost a pozici masky v obraze. COLOR: Zvolte barvu privátní masky. Podmenu SYNC Synchronizace kamery. SYNC MODE: Zvolte požadovaný způsob synchronizace kamery. INTER - vnitřní synchronizace. AUTO - synchronizace podle fáze střídavého napájení (50Hz, "line-lock"). Toto nastavení má význam pouze u modelů na 24VAC. V-PHASE: Pokud je položka SYNC MODE nastavena na AUTO, můžete pomocí položky PHASE nastavit požadovaný fázový posun. Podmenu COMMUNICATION (volitelné) Nastavení parametrů pro vzdálené ovládání kamery přes sériové rozhraní RS485 (volitelná funkce). ADDRESS: ID adresa kamery pro ovládaní. BAUDRATE: Datový tok bps. PROTOCOL. Ovládací protokol. Zvolte PELCO-D. Podmenu SPECIAL TITLE: Vytvoření kamerového titulku (popisku). TITLE EDIT : Kamerový titulek (popisek). Pomocí tlačítek UP/DOWN a LEFT/RIGHT zadejte požadované znaky titulku. Titulek může obsahovat až 16 znaků. TITLE RESET: Změna / reset / modifikace titulku. TITLE POS: Pomocí tlačítek UP/DOWN a LEFT/RIGHT nastavte požadovanou pozici titulku v obraze. TITLE DISPLAY: Zobrazení titulku v obraze. ON - zapnuto, OFF - vypnuto. LANGUAGE: Nastavení požadovaného jazyka konfiguračního menu. DPC: Kompenzace vadných pixelů (užitečné zejména při snímání za tmy). AUTO - automatická kompenzace. FILTER: Režim činnosti optického filtru. BLUE: Filtr ořezává (nepropouští) IR světlo. RED - Filtr propouští IR světlo. Podmenu EXIT SAVE & EXIT: Uložení provedených nastavení a vystoupení z menu. FACTORY SET: Návrat na tovární nastavení. EXIT: Vystoupení z konfiguračního menu bez uložení provedených nastavení

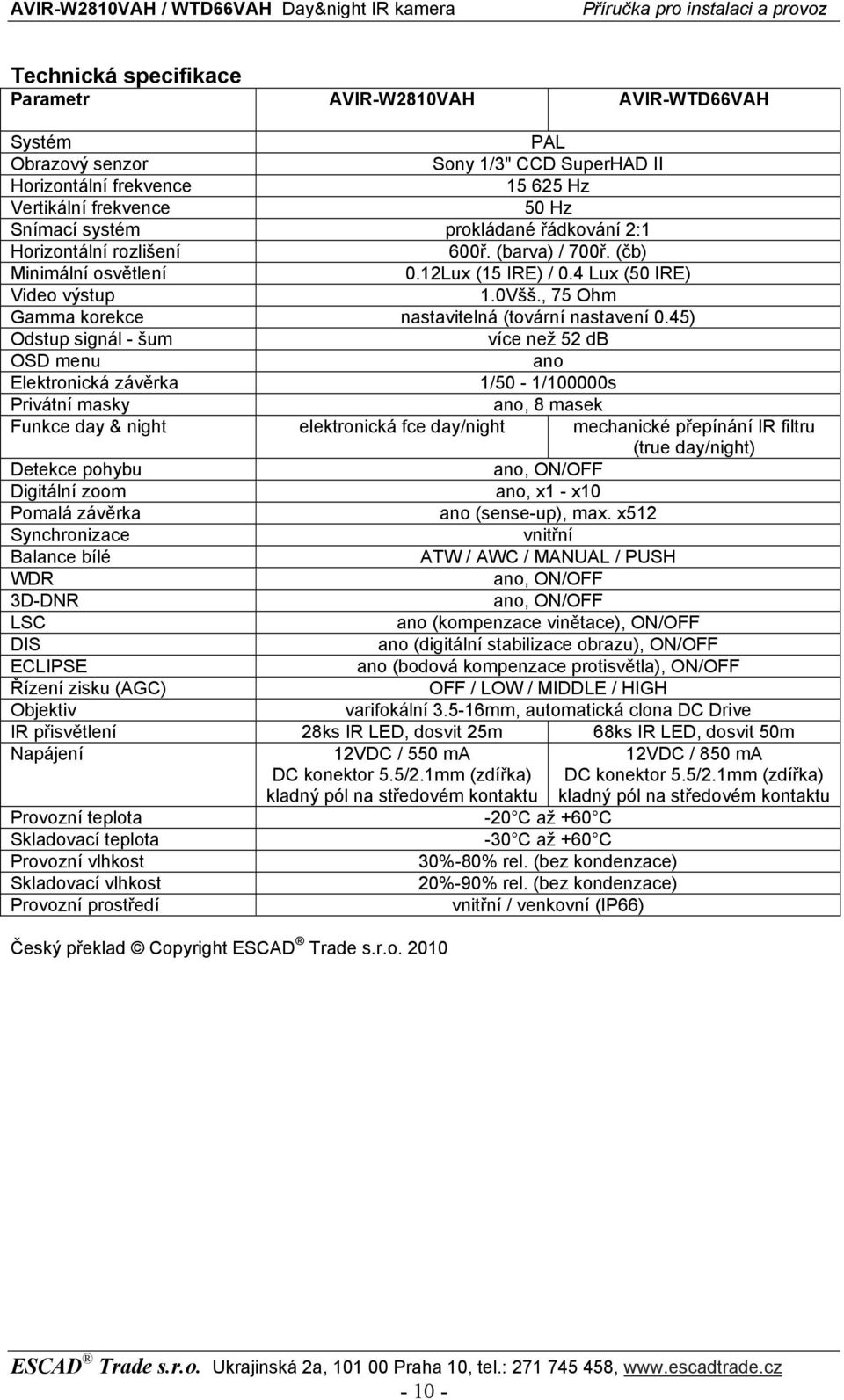

10 Technická specifikace Parametr AVIR-W2810VAH AVIR-WTD66VAH Systém PAL Obrazový senzor Sony 1/3" CCD SuperHAD II Horizontální frekvence Hz Vertikální frekvence 50 Hz Snímací systém prokládané řádkování 2:1 Horizontální rozlišení 600ř. (barva) / 700ř. (čb) Minimální osvětlení 0.12Lux (15 IRE) / 0.4 Lux (50 IRE) Video výstup 1.0Všš., 75 Ohm Gamma korekce nastavitelná (tovární nastavení 0.45) Odstup signál - šum více než 52 db OSD menu ano Elektronická závěrka 1/50-1/100000s Privátní masky ano, 8 masek Funkce day & night elektronická fce day/night mechanické přepínání IR filtru (true day/night) Detekce pohybu ano, ON/OFF Digitální zoom ano, x1 - x10 Pomalá závěrka ano (sense-up), max. x512 Synchronizace vnitřní Balance bílé ATW / AWC / MANUAL / PUSH WDR ano, ON/OFF 3D-DNR ano, ON/OFF LSC ano (kompenzace vinětace), ON/OFF DIS ano (digitální stabilizace obrazu), ON/OFF ECLIPSE ano (bodová kompenzace protisvětla), ON/OFF Řízení zisku (AGC) OFF / LOW / MIDDLE / HIGH Objektiv varifokální mm, automatická clona DC Drive IR přisvětlení 28ks IR LED, dosvit 25m 68ks IR LED, dosvit 50m Napájení 12VDC / 550 ma DC konektor 5.5/2.1mm (zdířka) kladný pól na středovém kontaktu 12VDC / 850 ma DC konektor 5.5/2.1mm (zdířka) kladný pól na středovém kontaktu Provozní teplota -20 C až +60 C Skladovací teplota -30 C až +60 C Provozní vlhkost 30%-80% rel. (bez kondenzace) Skladovací vlhkost 20%-90% rel. (bez kondenzace) Provozní prostředí vnitřní / venkovní (IP66) Český překlad Copyright ESCAD Trade s.r.o
