Příloha č. 1 zadávací dokumentace

Transkript

1 Příloha č. 1 zadávací dokumentace Technická specifikace předmětu veřejné zakázky zadávané v otevřeném řízení dle zákona č. 137/2006 Sb., o veřejných zakázkách, ve znění pozdějších předpisů (dále jen zákon ), s názvem Pořízení inovačních technologií Zadavatel v rámci předmětného zadávacího řízení ství následující technické podmínky na předmět plnění veřejné zakázky resp. na du část veřejné zakázky. Technické podmínky jsou stveny v souladu s 45 a násl. zákona, a to formou stvení požadovaných technických parametrů a minimálních požadavků na předmět plnění. Uchazeč, jehož nabídka nebude splňovat níže uvedené technické parametry a minimální požadavky na předmět plnění veřejné zakázky, bude z účasti v zadávacím řízení dle 76 odst. 1 zákona vyloučen. Část č. 1 veřejné zakázky - Sítotisk Zadavatel požaduje nový flexibilní, plně automatický in-line sítotisk na lepidla a pasty na DSP s mimořádnou opakovatelností a přesností. Hlavními vlastnostmi nabízeného stroje by mělo být zejména přesné automatické centrování motivu vzhledem k substrátu, automatické mechanické čištění šablony a automatická kontrola natištěného motivu. Je požadováno nové, nepoužité zařízení včetně instalace a zaškolení obsluhy. Podrobné zadavatelem požadované technické parametry jsou uvedeny níže. Uchazeč v podávající nabídku na část č. 1 veřejné zakázky "Sítotisk" v nabídce předloží alespoň níže uvedenou a vyplněnou tabulku č. 1 a základní popis nabízené technologie vč. uvedení obchodního názvu a výrobce. Tabulka č. 1 Část č. 1 veřejné zakázky - Sítotisk - technické parametry rozměry stroje - půdorys min. rozměr zpracovávaných DPS tloušťka zpracovávaných DPS doba pracovního cyklu podpůrné kolíky proti průhybu DPS poloautomatické zakládání šablon a automatické zarovnání soutisku šablony s DPS pomocí 13 a více fiducial značek přesnost tisku pro zarovnání opakovatelná přesnost nastavitelná rychlost odtrhu šablony od DPS rychlost pohybu stěrky nastavitelná max. 1,8 x 1,5 m od 50 x 50 mm až do 500 x 500 mm min. v rozsahu 0,2 až 5 mm max. 11 sec. (bez vlastního tisku) min. +/- 20 um (6 sigma) min. +/- 12,5 um (6 sigma) min. v intervalu 0,1 do 20 mm / sec. min. v intervalu od 2 mm / sec. do 300 mm / sec. 1

2 možnost provozu in-line i off-line programově řízení pohyb dopravníku pro zakládání DPS programovatelné spodní nastavitelné čištění šablony (mokré i suché) pomocí spotřebního čistícího materiálu s výměnou přední části stroje programovatelné podtlakové čištění programovatelná síla přítlaku stěrky kovové stěrky součástí dodávky programovatelné nastavení šířky dopravníku možnost nastavení počáteční a koncové pozice stěrek, aby byl možný tisk dvou motivů na jedné šabloně Inspekce tisku ve dvou rozmerech ( 2D ) rozhraní SMEMA pro IN-Line provoz možnost verifikace použitého materiálu (pasta, šablona, stěrky, dps) pomocí čárových kódů) možnost ukládání dat (tracebilita) o průběhu tisku každé DPS pomocí čárových kódů napájecí okruh jednofázový uživatelské menu v českém jazyce zprava doleva, zleva doprava, zleva doleva, zprava doprava v rozsahu min. 0 až 22 kg 1 pár 360 mm 230V AC příkon max. 2.5kVA součástí dodávky je instalace a zaškolení obsluhy Část č. 2 veřejné zakázky - Automatická optická inspekce a opravárenské pracoviště S ohledem na situaci na trhu, kdy elektronika je v současné době zastoupena v mnoha výrobcích, kde bychom ji ještě před pár lety nečekali, a související poptávku na větší integraci a miniaturizaci součástek, zadavatel je nucen zabezpečit nový typ technického dohledu nad výrobním cyklem tj. dodávku automatické optické inspekce (dále též "AOI") a s ním souvisejícího opravárenského pracoviště. Protože zadavatel vyrábí přístroje i pro jaderné elektrárny a zdravotnictví, je u požadovaného zařízení kladen velký důraz na kvalitu a opakovatelnost výroby. Co se týče automatické optické inspekce, je požadováno nové, nepoužité zařízení včetně instalace a zaškolení obsluhy. Opravárenské pracoviště je dalším technologickým krokem nejen k pořizovanému AOI, ale zejména k možnostem vysoce precizních a procesně spolehlivých oprav. Vzhledem k miniaturizaci součástek již nelze spolehlivě a bezpečně bez případných dalších škod opravovat složitá zařízení ručně, což řeší pořízení rework systému. Požadována je kompaktní stanice, která obsahuje jak pájecí, tak osazovací 2

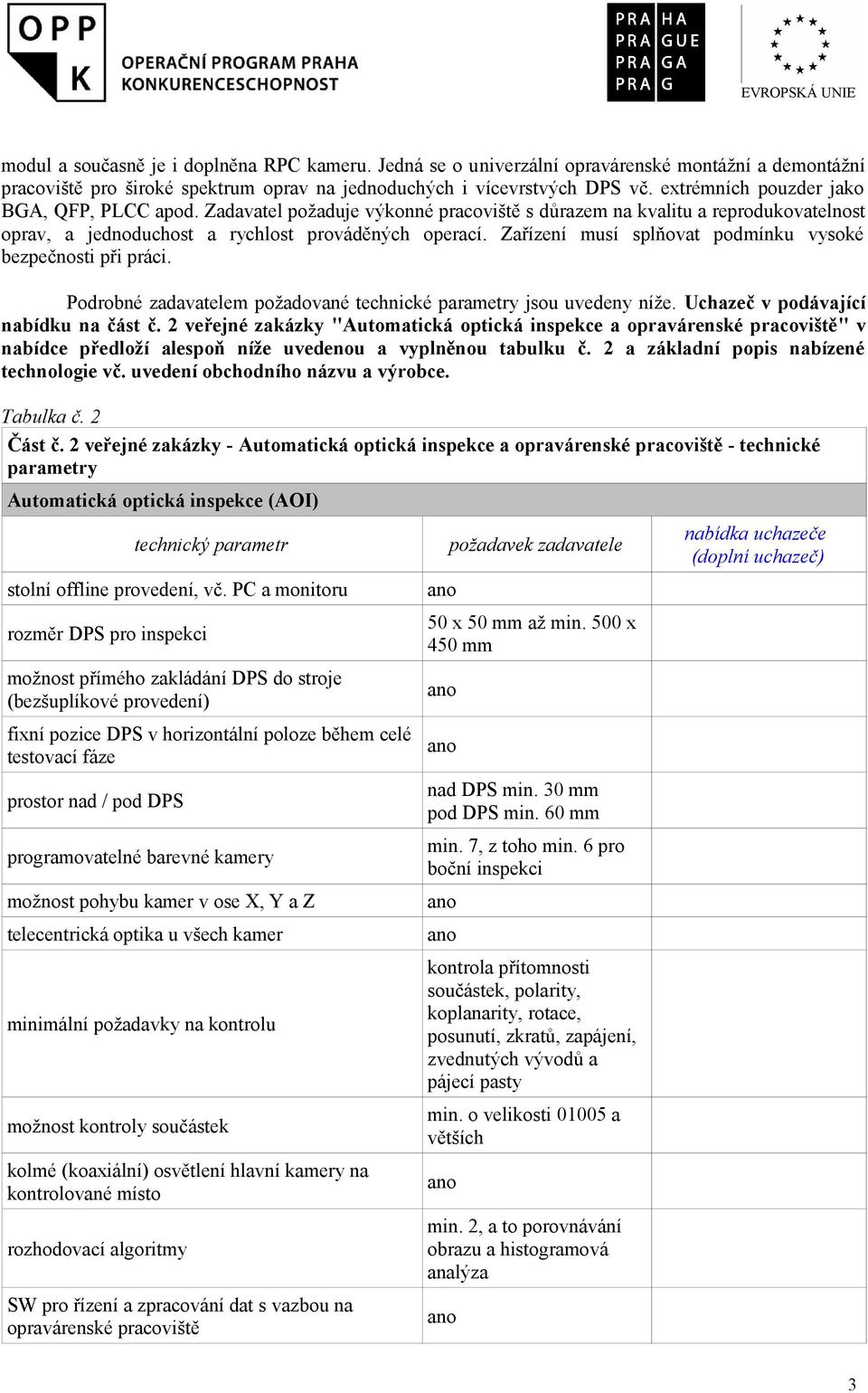

3 modul a současně je i doplněna RPC kameru. Jedná se o univerzální opravárenské montážní a demontážní pracoviště pro široké spektrum oprav na jednoduchých i vícevrstvých DPS vč. extrémních pouzder jako BGA, QFP, PLCC apod. Zadavatel požaduje výkonné pracoviště s důrazem na kvalitu a reprodukovatelnost oprav, a jednoduchost a rychlost prováděných operací. Zařízení musí splňovat podmínku vysoké bezpečnosti při práci. Podrobné zadavatelem požadované technické parametry jsou uvedeny níže. Uchazeč v podávající nabídku na část č. 2 veřejné zakázky "Automatická optická inspekce a opravárenské pracoviště" v nabídce předloží alespoň níže uvedenou a vyplněnou tabulku č. 2 a základní popis nabízené technologie vč. uvedení obchodního názvu a výrobce. Tabulka č. 2 Část č. 2 veřejné zakázky - Automatická optická inspekce a opravárenské pracoviště - technické parametry Automatická optická inspekce (AOI) stolní offline provedení, vč. PC a monitoru rozměr DPS pro inspekci možnost přímého zakládání DPS do stroje (bezšuplíkové provedení) fixní pozice DPS v horizontální poloze během celé testovací fáze prostor nad / pod DPS programovatelné barevné kamery možnost pohybu kamer v ose X, Y a Z telecentrická optika u všech kamer minimální požadavky na kontrolu možnost kontroly součástek kolmé (koaxiální) osvětlení hlavní kamery na kontrolované místo rozhodovací algoritmy SW pro řízení a zpracování dat s vazbou na opravárenské pracoviště 50 x 50 mm až min. 500 x 450 mm nad DPS min. 30 mm pod DPS min. 60 mm min. 7, z toho min. 6 pro boční inspekci kontrola přítomnosti součástek, polarity, koplanarity, rotace, posunutí, zkratů, zapájení, zvednutých vývodů a pájecí pasty min. o velikosti a větších min. 2, a to porovnávání obrazu a histogramová analýza 3

4 aktualizace SW po dobu životnosti zařízení čtení čárových kódů a detekce textu komponent možnost importu dat z osazovacích automatů při tvorbě programů možnost automatického zálohování vytvořených programů zařízení je bez nároků na pravidelné kalibrace a servis jednoduchá a rychlá běžná údržba zařízení dostupnost běžných náhradních dílů součástí dodávky je instalace a zaškolení obsluhy Opravárenské pracoviště plně automatické procesy pájení, odpájení, středění a osazení součástky procesy pájení, odpájení, osazení součástky jsou svázány s pájecím profilem horní pájecí hlava s technologií ohřevu kombinací řízeného horkého vzduchu a 100% infra ohřevu spodní infra předehřev DPS výkon spodního předehřevu spodní předehřev obsahuje min. 3 nezávislé topné zóny pro omezení vyhřívané plochy podle velikosti DPS a potřeby automatická regulace výkonu spodního spodního předehřevu podle nastaveného pájecího profilu na DPS velikost opravovaných DPS pájecí hlava je vybavena možností regulace rozsahu ohřevu podle velikosti pouzder integrovaná vakuová pipeta uvnitř pájecí hlavy pro plně automatický odběr odpájení součástky z DPS laserové ukazovátko pro zaměření opravované součástky, zdarma velikosti min. 380 x 250 mm min W až 390 x 285 mm 4

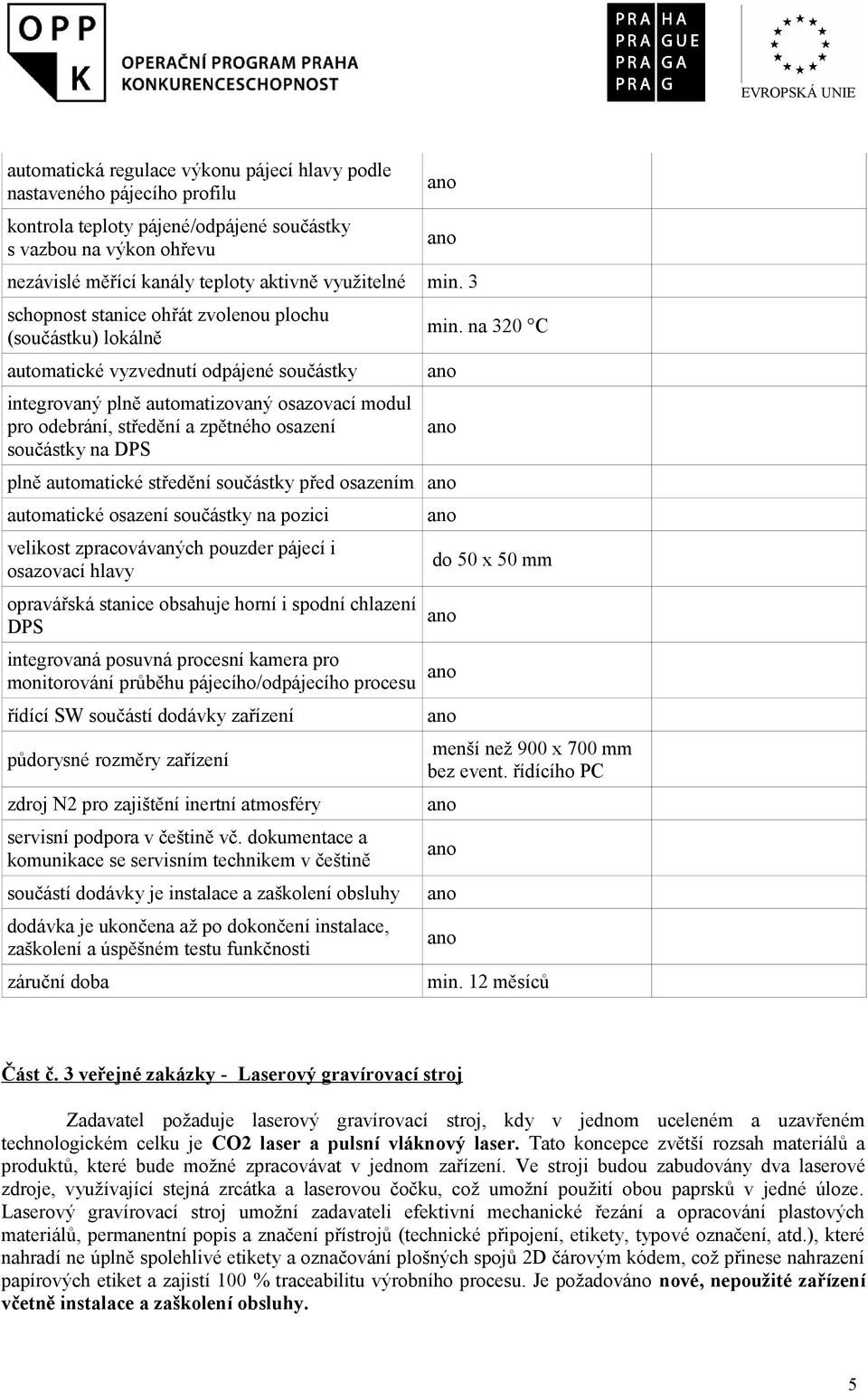

5 automatická regulace výkonu pájecí hlavy podle nastaveného pájecího profilu kontrola teploty pájené/odpájené součástky s vazbou na výkon ohřevu nezávislé měřící kanály teploty aktivně využitelné min. 3 schopnost stanice ohřát zvolenou plochu (součástku) lokálně automatické vyzvednutí odpájené součástky integrovaný plně automatizovaný osazovací modul pro odebrání, středění a zpětného osazení součástky na DPS min. na 320 C plně automatické středění součástky před osazením automatické osazení součástky na pozici velikost zpracovávaných pouzder pájecí i osazovací hlavy opravářská stanice obsahuje horní i spodní chlazení DPS do 50 x 50 mm integrovaná posuvná procesní kamera pro monitorování průběhu pájecího/odpájecího procesu řídící SW součástí dodávky zařízení půdorysné rozměry zařízení zdroj N2 pro zajištění inertní atmosféry součástí dodávky je instalace a zaškolení obsluhy menší než 900 x 700 mm bez event. řídícího PC Část č. 3 veřejné zakázky - Laserový gravírovací stroj Zadavatel požaduje laserový gravírovací stroj, kdy v jednom uceleném a uzavřeném technologickém celku je CO2 laser a pulsní vláknový laser. Tato koncepce zvětší rozsah materiálů a produktů, které bude možné zpracovávat v jednom zařízení. Ve stroji budou zabudovány dva laserové zdroje, využívající stejná zrcátka a laserovou čočku, což umožní použití obou paprsků v jedné úloze. Laserový gravírovací stroj umožní zadavateli efektivní mechanické řezání a opracování plastových materiálů, permanentní popis a značení přístrojů (technické připojení, etikety, typové označení, atd.), které nahradí ne úplně spolehlivé etikety a označování plošných spojů 2D čárovým kódem, což přinese nahrazení papírových etiket a zajistí 100 % traceabilitu výrobního procesu. Je požadováno nové, nepoužité zařízení včetně instalace a zaškolení obsluhy. 5

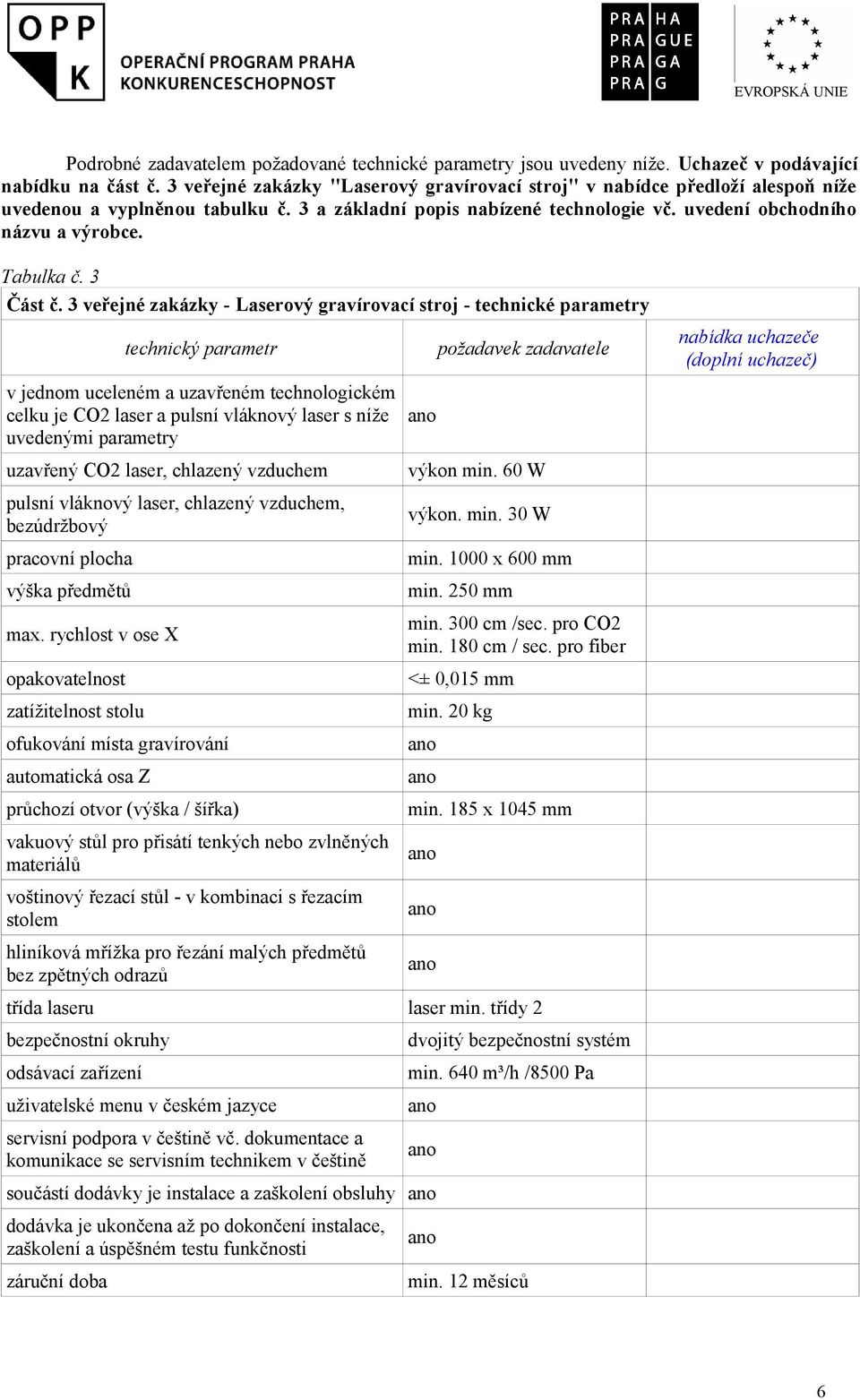

6 Podrobné zadavatelem požadované technické parametry jsou uvedeny níže. Uchazeč v podávající nabídku na část č. 3 veřejné zakázky "Laserový gravírovací stroj" v nabídce předloží alespoň níže uvedenou a vyplněnou tabulku č. 3 a základní popis nabízené technologie vč. uvedení obchodního názvu a výrobce. Tabulka č. 3 Část č. 3 veřejné zakázky - Laserový gravírovací stroj - technické parametry v jednom uceleném a uzavřeném technologickém celku je CO2 laser a pulsní vláknový laser s níže uvedenými parametry uzavřený CO2 laser, chlazený vzduchem pulsní vláknový laser, chlazený vzduchem, bezúdržbový pracovní plocha výška předmětů max. rychlost v ose X opakovatelnost zatížitelnost stolu ofukování místa gravírování automatická osa Z průchozí otvor (výška / šířka) vakuový stůl pro přisátí tenkých nebo zvlněných materiálů voštinový řezací stůl - v kombinaci s řezacím stolem hliníková mřížka pro řezání malých předmětů bez zpětných odrazů výkon min. 60 W výkon. min. 30 W min x 600 mm min. 250 mm min. 300 cm /sec. pro CO2 min. 180 cm / sec. pro fiber <± 0,015 mm min. 20 kg min. 185 x 1045 mm třída laseru laser min. třídy 2 bezpečnostní okruhy odsávací zařízení uživatelské menu v českém jazyce dvojitý bezpečnostní systém min. 640 m³/h /8500 Pa součástí dodávky je instalace a zaškolení obsluhy 6
