1 Průmyslové lasery MediCom

2 MediCom a.s. Praha divize průmyslové lasery Firma MediCom a.s. Praha se více než 25 let věnuje vývoji, výrobě a prodeji laserových systémů pro průmyslové a lékařské aplikace. Nasazení laserů a laserových technologií přináší novou dimenzi do průmyslové výroby, což koresponduje se stále rostoucími požadavky na zvyšování její kvality a efektivity. Moderní laserové systémy a technologie předčí klasické nástroje kombinací rychlosti, přesnosti, výkonnosti a flexibility. Lasery se vyrábějí v různých provedeních od nejjednodušších samostatných laserových hlav určených k dalšímu zabudování přes univerzální, standardně vyráběné modely, až po speciální a na zakázku stavěné automatizované systémy. Nabízíme širokou škálu laserů ve výkonové oblasti až do 400 W. Hlavními produkty jsou vláknové, diodové, Nd:YVO 4, Nd:YAG a CO 2 lasery, které jsou určeny zejména pro: laserové popisování a značení průmyslové značení gravírování řezání svařování

3 Obsah Lasery pro značení LASERfibre LF-s LASERyvo LV-s LASERmark LM-s LASERdiode LD-s Lasery pro svařování Svařovací laser DL200/ LF200 Laserové stanice Stanice typu T Stanice typu C Stanice typu XL Door Stanice typu XL Stanice typu XXL Stanice typu MW1200 Stanice typu AWW Vybrané aplikace Automatický popis per Popis plastových ušních známek Automatický popis plastových ušních známek Svařování plastů Popis fólií a nálepek MLF plasty pro gravírování

4 LF-S parametry laseru laser vlnová délka výkon velikost pole vláknový ytterbiový nm 20, 30, 50, 100 W 100 x 100 až 280 x 280 mm základní popisované materiály kovy, plasty apod. typy laserů LV-S Nd:YVO 4 čerpaný diodami 1 064, 532, 355 nm 40, 20, 10, 5, 2 W LM-S CO nm 30, 60, 100 W LD-S DL200 LF200 Nd:YAG čerpaný diodami diodový laser vláknový laser nm 50, 100 W 100 x 100 až 280 x 280 mm 60 x 60 až 190 x 190 mm 100 x 100 až 280 x 280 mm kovy, plasty apod. dřevo, sklo apod. kovy, plasty apod. 808, 980 nm 200 W 1 až 3 mm* svařování plastů nm 200 W 1 až 3 mm* svařování plastů * velikost bodu

5 LASERfibre LF s vláknový popisovací laser Vláknový ytterbiový laser s výkonem W Popisovací pole 100 x 100 mm až 280 x 280 mm Samostatná vychylovací hlava je otočná v ose laseru, možnost naklonění roviny popisu Kompaktní rozměry laseru usnadňují jeho další integraci Zvýšená odolnost proti vibracím, vniknutí prachu a aerosolu, bezúdržbový provoz, přímé aktivní vzduchové chlazení Programové vybavení WMark2016, prostředí Windows Možnost řízení vyšším systémem autonomní provoz bez LCD displeje a klávesnice

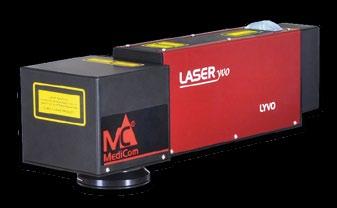

6 LASERyvo LV s Nd:YVO 4 popisovací laser Vanadátový Nd:YVO 4 laser 1064 nm W, 532 nm 5 W nebo 355 nm 2 W Popisovací pole 100 x 100 mm až 280 x 280 mm Samostatná vychylovací hlava je otočná v ose laseru, možnost naklonění roviny popisu Kompaktní rozměry laseru usnadňují jeho další integraci Zvýšená odolnost proti vibracím, vniknutí prachu a aerosolu, bezúdržbový provoz Programové vybavení WMark2016, prostředí Windows Možnost řízení vyšším systémem autonomní provoz bez LCD displeje a klávesnice

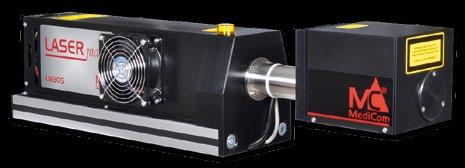

7 LASERmark LM s CO 2 popisovací laser CO 2 laser s výkonem W Popisovací pole 60 x 60 mm až 190 x 190 mm Provedení samostatné laserové hlavy je určeno k dalšímu zabudování Otočná vychylovací hlava Lasery o výkonu do 40 W jsou chlazeny vzduchem, vyšší výkony jsou chlazeny vodou Programové vybavení WMark2016, prostředí Windows Možnost řízení vyšším systémem autonomní provoz bez LCD displeje a klávesnice

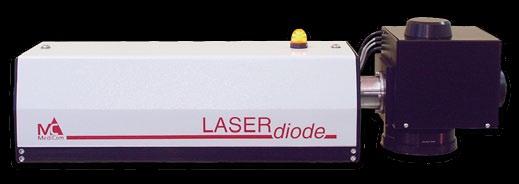

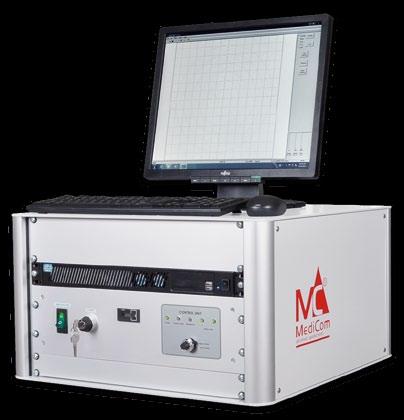

8 LASERdiode LD s Nd:YAG diodový popisovací laser Laser ve výkonových variantách W volitelné popisovací pole podle konkrétní aplikace 100 x 100 mm až 280 x 280 mm samostatná vychylovací hlava je otočná v ose laseru, možnost naklonění roviny popisu kompaktní rozměry laseru usnadňují jeho další integraci Zvýšená odolnost proti vibracím, vniknutí prachu a aerosolu, bezúdržbový provoz Programové vybavení WMark2016, prostředí Windows Možnost řízení vyšším systémem autonomní provoz bez LCD displeje a klávesnice

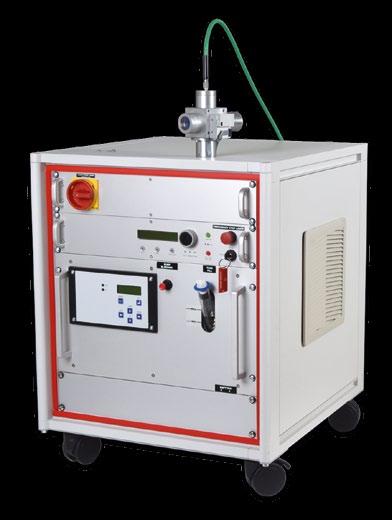

9 Svařovací laser DL200/LF200 diodový/vláknový laser ke svařování plastů Diodové/vláknové lasery s výkonem W kompaktní procesní hlava navedení laseru do procesní hlavy optickým vláknem µm Optimalizace procesu výběrem vhodné vlnové délky nm Možnost kvazisimultánního svařování s využitím vychylovací hlavy Průměr ohniska je konfigurovatelný a může mít kruhový nebo eliptický tvar Měření výkonu laseru v procesní hlavě svařování v módu regulace výkonu Bezkontaktní měření teploty v místě svaru svařování v módu regulace teploty Kompaktní rozměry laseru usnadňují jeho další integraci

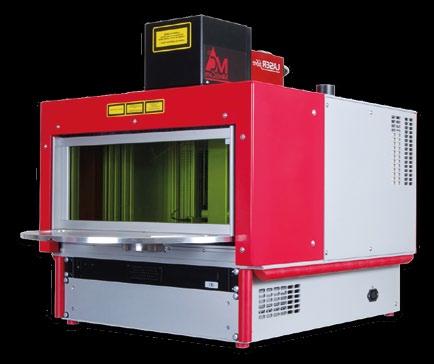

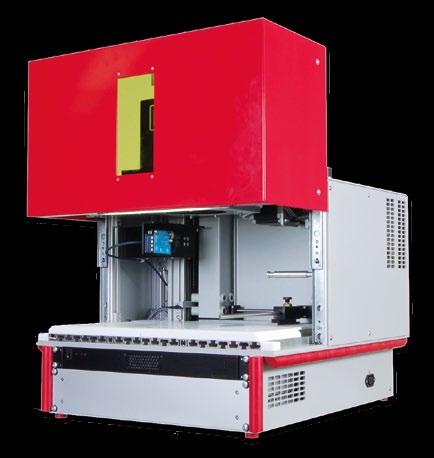

10 Laserová stanice typu T stolní laserová popisovací stanice Laserové zdroje vláknový LF nebo vanadátový LV Motorizovaný lineární vertikální posuv Popisované pole 100 x 100 mm až 250 x 250 mm Rozměry zakládacího prostoru 520 x 305 x 350 mm (š x v x h) Programové vybavení WMark2016, prostředí Windows Motorizované otevírání kabiny nebo manuální otočný karusel

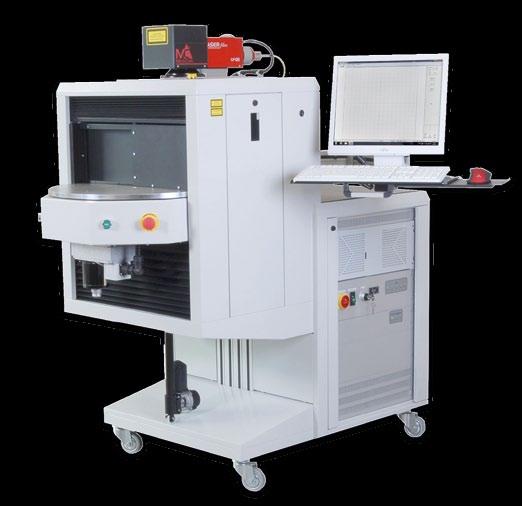

11 Laserová stanice typu C kompaktní průmyslová laserová popisovací stanice s rotačním karuselem nebo posuvným stolkem Laserové zdroje vláknový LF, vanadátový LV nebo CO 2 LM Motorizovaný lineární vertikální posuv Popisovací pole 100 x 100 mm až 250 x 250 mm Rozměry zakládacího prostoru 600 x 200 x 290 mm (š x v x h) Programové vybavení WMark2016, prostředí Windows

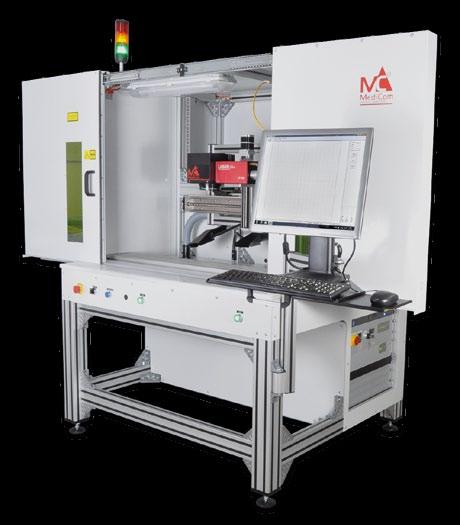

12 Laserová stanice typu XL Door průmyslová laserová popisovací stanice s manuálními posuvnými dveřmi pro značení rozměrných dílů laserové zdroje vláknový LF, vanadátový LV nebo CO 2 LM Motorizovaný lineární vertikální a horizontální posuv Z a X Popisovací pole 100 x 100 mm až 280 x 280 mm Rozměry zakládacího prostoru 1000 x 500 x 550 mm (š x v x h) Programové vybavení WMark2016, prostředí Windows

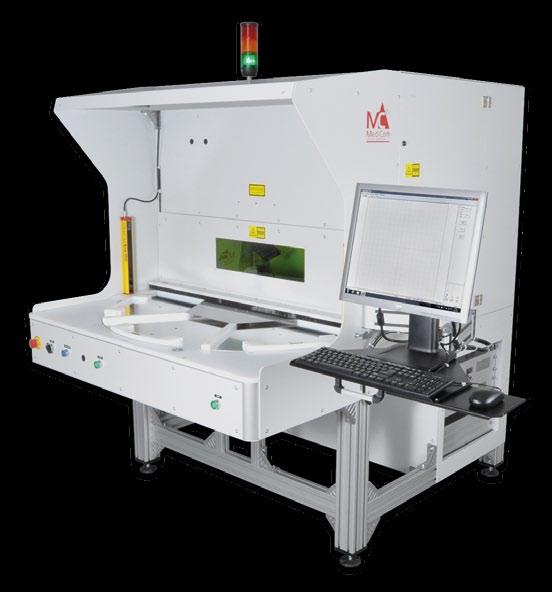

13 Laserová stanice typu XL průmyslová laserová popisovací stanice s rotačním karuselem o průměru 1000 mm Laserové zdroje vláknový LF, vanadátový LV nebo CO 2 LM Motorizovaný lineární vertikální a horizontální posuv Z a Y Popisovací pole 100 x 100 mm až 280 x 280 mm Rozměry zakládacího prostoru 1000 x 330 x 600 mm (š x v x h) Umožňuje značení rozměrných dílů s vysokou produktivitou Programové vybavení WMark2016, prostředí Windows

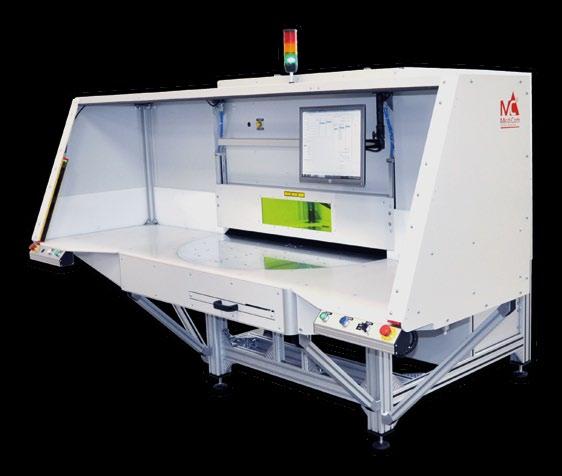

14 Laserová stanice typu XXL průmyslová laserová popisovací stanice s rotačním karuselem o průměru 1250 mm Laserové zdroje vláknový LF, vanadátový LV nebo CO 2 LM Motorizovaný lineární vertikální a horizontální posuv Z a Y Popisovací pole 100 x 100 mm až 280 x 280 mm Rozměry zakládacího prostoru 1250 x 230 x 600 mm (š x v x h) Umožňuje značení rozměrných dílů s vysokou produktivitou Programové vybavení WMark2016, prostředí Windows

15 Laserová stanice typu MW1200 průmyslová laserová popisovací stanice MW1200 s automatickými dveřmi a výsuvným stolkem Laserové zdroje vláknový LF, vanadátový LV nebo CO 2 LM Motorizovaný lineární vertikální a horizontální posuv Z a X Popisovací pole 100 x 100 mm až 280 x 280 mm Rozměry zakládacího prostoru 590 x 520 x 600 mm (š x v x h) Programové vybavení WMark2016, prostředí Windows Výměnné zakládací přípravky včetně pneumatické fixace dílů v dané pozici

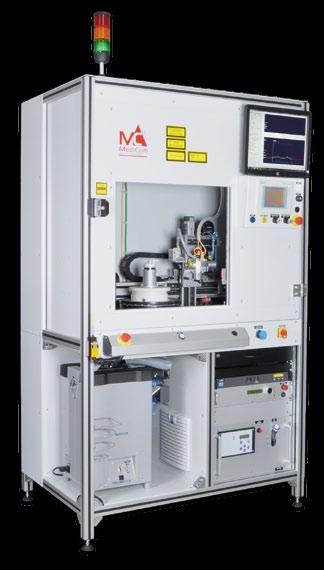

16 Laserová stanice typu AWW stanice určená pro laserové svařování plastů diodové/vláknové lasery s výkonem W kompaktní procesní hlava navedení laseru optickým vláknem µm optimalizace procesu výběrem vhodné vlnové délky nm Programovatelný průběh svařovací křivky a profil svaru Měření výkonu laseru v procesní hlavě, svařování v módu regulace výkonu Bezkontaktní měření teploty v místě svaru, svařování v módu regulace teploty volitelný průměr a tvar ohniska kruhový, eliptický, úsečka Lineární, plošné nebo obvodové svařování (válcové díly) možnost kvazisimultánního svařování s využitím vychylovací hlavy metoda současného svaření po celé křivce svaru

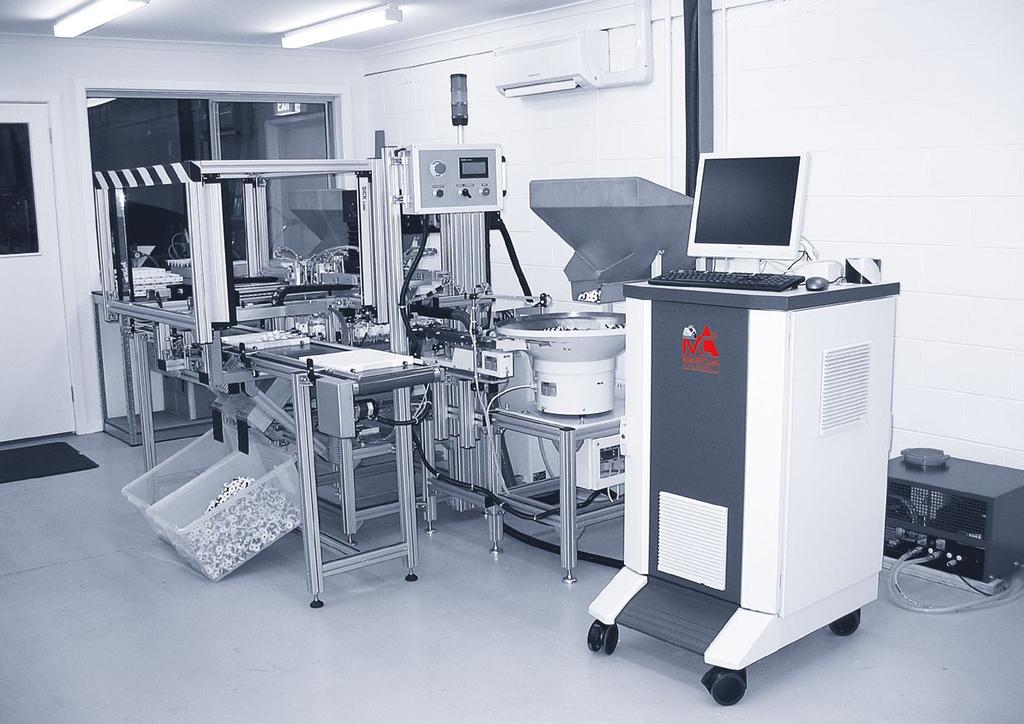

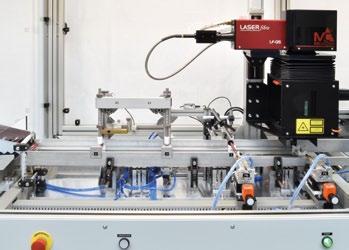

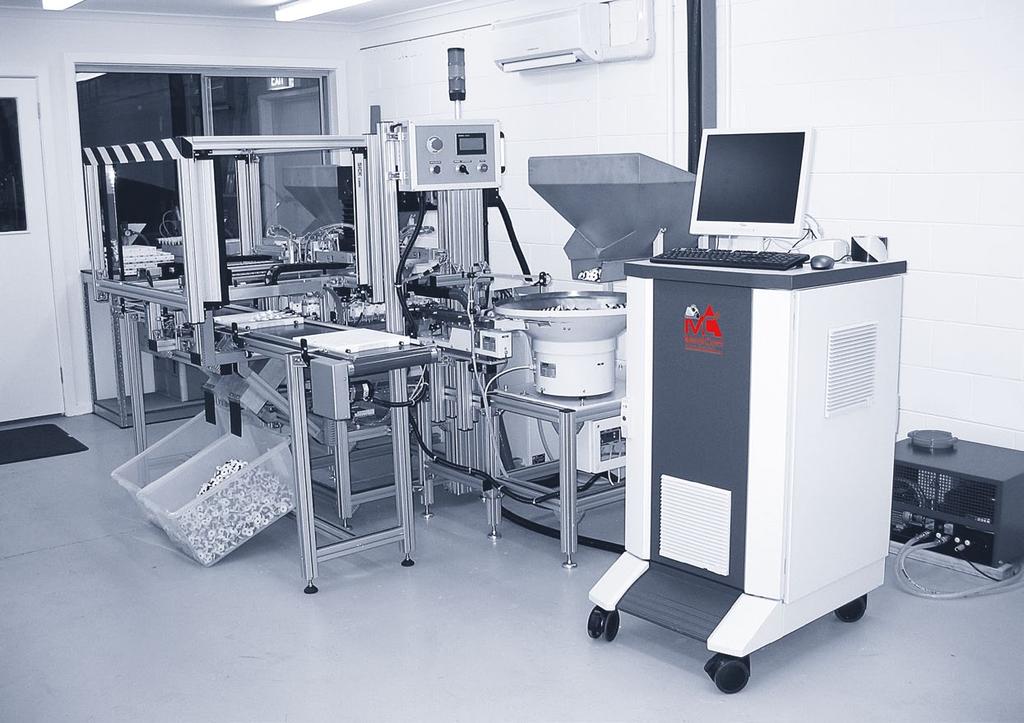

17 Automatický popis per Automatická stanice pro laserové značení per stanice s plně automatickou manipulací a rotací dílu umožňující popis ze všech stran válce a popis po obvodu Jednotky otáčející díl tak, aby hrot byl orientován vždy na stejné straně a otáčející osově díl tak, aby klip byl vždy ve stejné pozici Vlastní popis probíhá v plně automatickém režimu s využitím automatického podavače Díly se zakládají do vstupního zásobníku a odebírají z výstupního zásobníku Značící laser je instalován na Z posuvu, krytování je lokální Produktivita až 515 ks/h bez nutnosti přítomnosti operátora

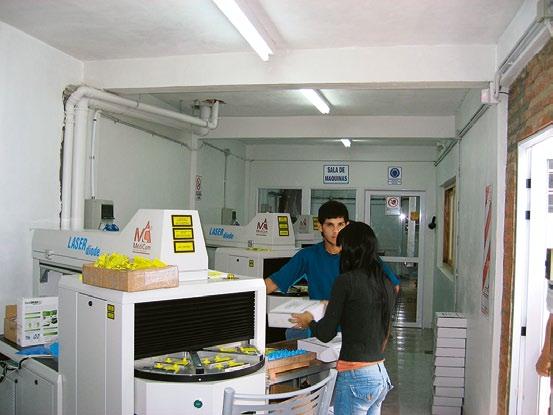

18 Popis plastových ušních známek

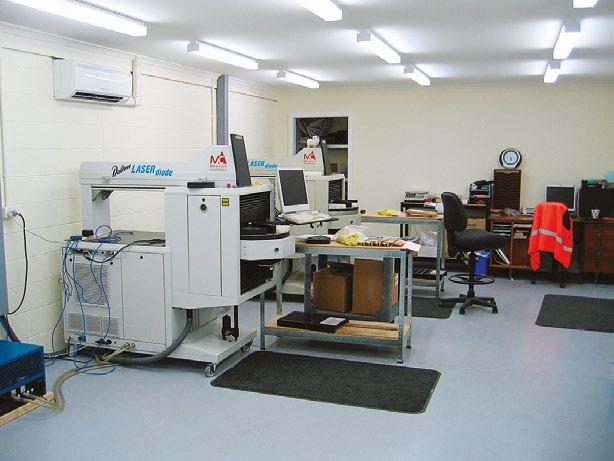

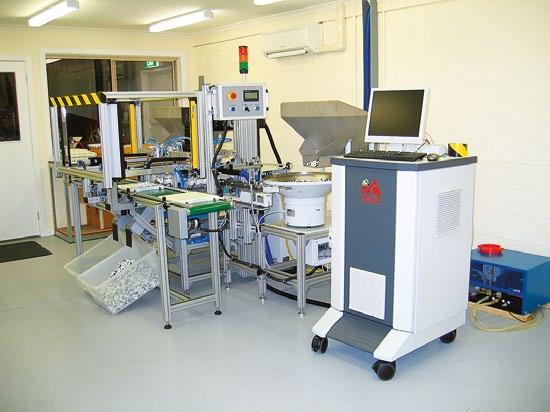

19 Automat pro popis plastových ušních známek Jednoúčelové laserové systémy určené k automatickému laserovému značení ušních známek pro hospodářská zvířata Zařízení provádí i další operace, jako je testování na kvalitu popisu, programování, verifikaci nebo vytřídění neshodných dílů automatické balení číslovaných řad podle uživatelské specifikace párování samec-samice, paletizace apod. Programování a čtení elektronických známek s čipy RFID typu HDX nebo FDX vysoká hodinová produktivita až 3000 ks/h On-line zpracování dat z SQL serveru Lasery MediCom označí každý den více než kusů známek na 5 kontinentech

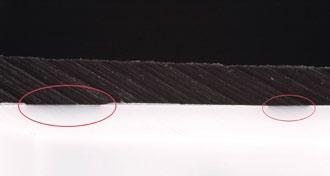

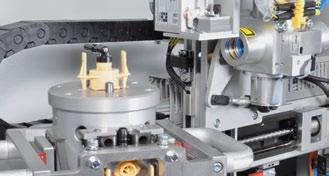

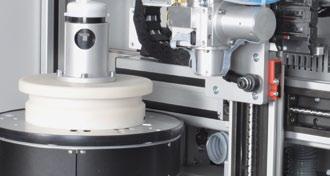

20 AWW svařování plastů diodové/vláknové lasery Svařování plastů ve fázi kompletace a montáže výrobku Vzniká nový zpětně nerozebíratelný celek Vysoce pevný spoj splňující i další kritéria jako je např. přesnost, hermetická těsnost, variabilně kombinovaná s otevřeným pevnostním svárem či lokální teplotní namáhání bez rizika poškození okolních citlivých komponent Podmínkou vhodnosti použití laserové technologie je správná volba typu svařovaných materiálů a jejich uspořádání Technologie transmisního svařování, kdy svařované díly jsou přitisknuty na sebe. Svazek prochází horním dílem a při dopadu na spodní díl dochází k pohlcení energie laseru a tím i zahřátí místa kontaktu obou dílů Svařování v módu regulace výkonu měření výkonu laseru v procesní hlavě svařování v módu regulace teploty bezkontaktní měření teploty v místě sváru

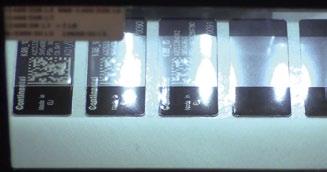

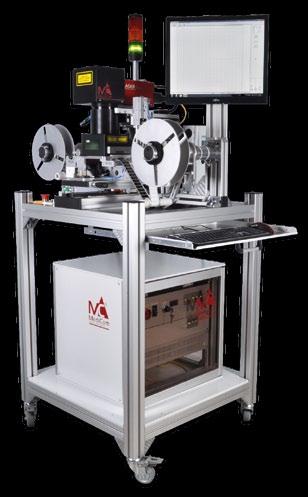

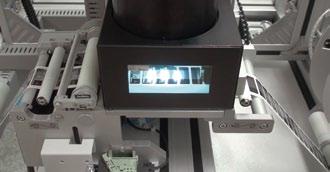

21 Kompaktní jednoúčelová stanice pro automatický laserový popis samolepicích štítků, hologramů, fólií apod. Štítek může být i v provedení s krycí průhlednou ochrannou fólií (laserový popis přes fólii) Variantní provedení podavače: průchozí (odvíjení popis kontrola navíjení), s ručním odběrem štítků (odvíjení popis kontrola sejmutí štítku) Polohování pomocí detekce hrany štítku nebo snímáním synchronizační značky z povrchu fólie. Kontrola kvality značených čárových kódů, datamatrix kódů apod. Destrukce štítku v případě nedosažení požadované kvality Popis fólií a nálepek

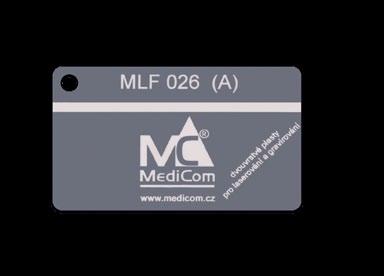

22 MLF plasty pro gravírování Dvouvrstvé plasty určené pro laserové i klasické gravírování Tabule 1200 x 600 mm, 600 x 600 mm a 300 x 600 mm Široká paleta barev

23 varianty provedení stanice rozměry zakládacího prostoru (š x v x h) karusel rozměry stanice (š x v x h) max. zdvih vertikální posuv Z horizontální lineární posuvy typ T (LFxxT) automatické dveře -zakládací deska manuální rotační karusel 520 x 305 x 350 mm N/A 590 x 650 x 660 mm 200 mm 520 x 200 x 390 mm karusel průměru 500 mm 590 x 650 x 920 mm 200 mm N/A typy STANIC typ C (LFxxC) typ XL (LFxxXL) typ XXL (LFxxXXL) automatické dveře/ roleta - výsuvný zakládací stolek automatický rotační karusel manuální posuvné dveře automatický rotační karusel automatický rotační karusel 590 x 400 x 530 mm N/A 760 x 1500 x 1180 mm 300 mm 600 x 200*x 290 mm karusel průměru 600 mm 760 x 1500 x 1430 mm 300 mm 1000 x 500**x 550 mm N/A 1400 x 1870 x 1280 mm 300 mm 1000 x 330**x 600 mm 1250 x 230**x 600 mm karusel průměru 1000 mm karusel průměru 1250 mm 1400 x 1860 x 1800 mm 300 mm 1400 x 1800 x 1900 mm 300 mm N/A horizontální posuv X, max. zdvih 400 mm horizontální posuv Y, max. zdvih 400 mm horizontální posuv Y, max. zdvih 400 mm typ MW1200 (LFxxMW) automatické dveře - výsuvný zakládací stolek skrz atomat. dveře x 520**x 600 mm skrz velké dveře x 600**x 600 mm N/A 1220 x 2100 x 860 mm 300 mm horizontální posuv X, max. zdvih 400 mm typ AWW automatické dveře - zakládací deska skrz automat. dveře x 520**x 600 mm skrz velké dveře x 600**x 600 mm rotační posuv průměru 280 mm 1200 x 2010 x 980 mm 300 mm horizontální posuv X, max. zdvih 300 mm * dle přepážky, ** dle ohniskové vzdálenosti objektivu f-theta

24 SÍDLO SPOLEČNOSTI: MediCom a. s., Dobropolská 12, Praha 10 PROVOZOVNA: MediCom a. s., Ženíškova 3/1647, Praha 4 Tel.: , fax: , laser@medicom.cz,
