1 Kvalitní vrata. GSW 40-M. Sekční vrata pro život S bezpečností, designem a komfortem

2 2 Předmluva Ať průmyslový nebo soukromý vlastník nemovitosti: Kdo nově staví nebo renovuje svoji budovu, musí se moci spolehnout na řešení, která se optimálně přizpůsobí daným skutečnostem stavby. To platí i v oblasti garážových vrat. Společnost Teckentrup nabízí se svými sekčními vraty GSW 40-M mistrovský kus flexibility, který vám otevře všechny možnosti při zařizování vašeho domu. Společnost Teckentrup již 80 na trhu je dnes jedním z předních dodavatelů dveří a vrat pro průmysl. Bezpečnostní technologie vyvinuté na tomto náročném poli používáme i u našich garážových vrat CarTeck. Výsledkem je kvalita s certifikací ISO a spolehlivost. Proto to pro renovátory i nové stavitele znamená: Garážová vrata? S jistotou od Teckentrup. Kai Teckentrup Meinolf Funkenmeier Jörg Vogelsang Jednatel / vlastník Jednatel Jednatel MADE IN GERMANY

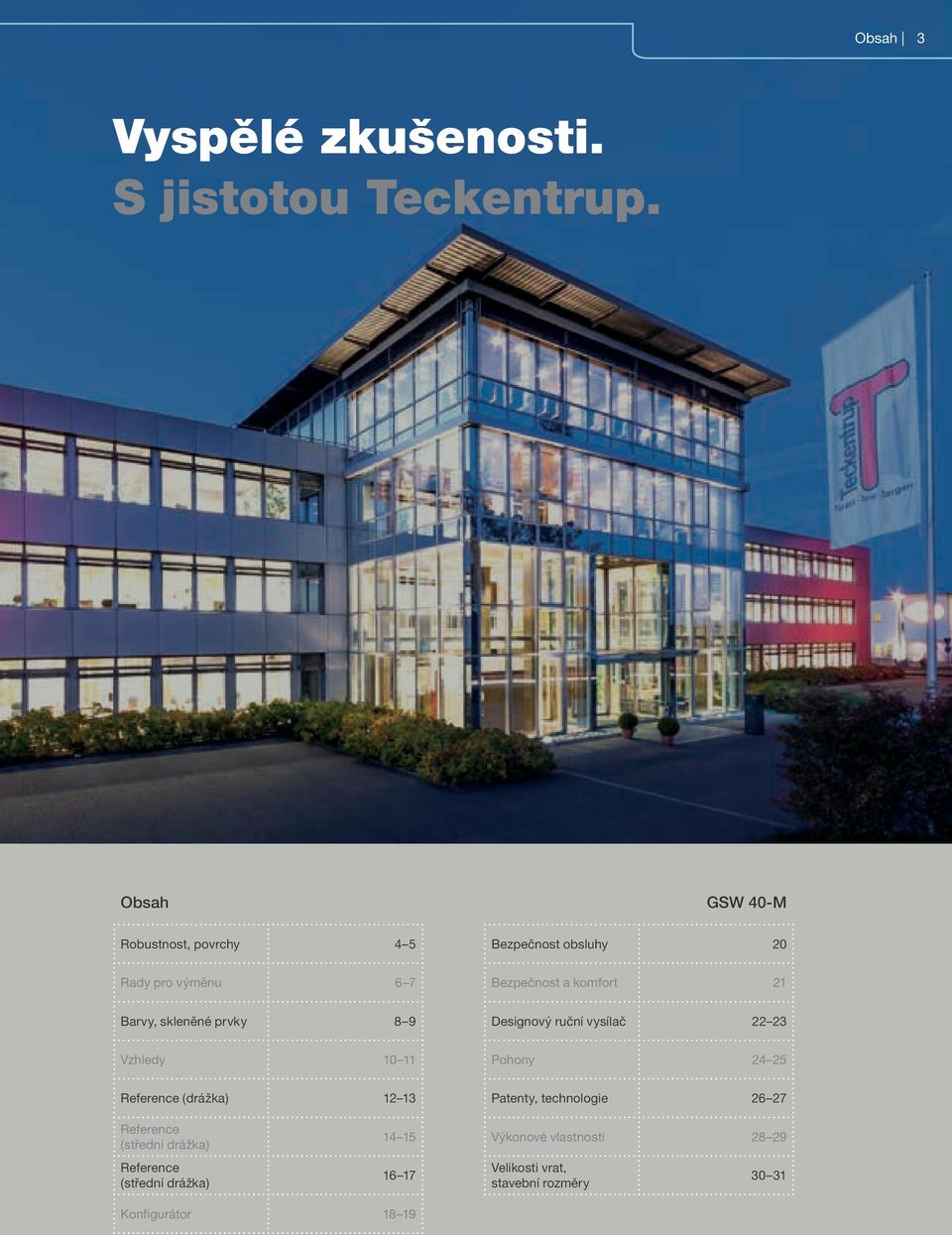

3 Obsah 3 Vyspělé zkušenosti. S jistotou Teckentrup. Obsah GSW 40-M Robustnost, povrchy 4 5 Bezpečnost obsluhy 20 Rady pro výměnu 6 7 Bezpečnost a komfort 21 Barvy, skleněné prvky 8 9 Designový ruční vysílač Vzhledy Pohony Reference (drážka) Patenty, technologie Reference (střední drážka) Reference (střední drážka) Výkonové vlastnosti Velikosti vrat, stavební rozměry Konfigurátor 18 19

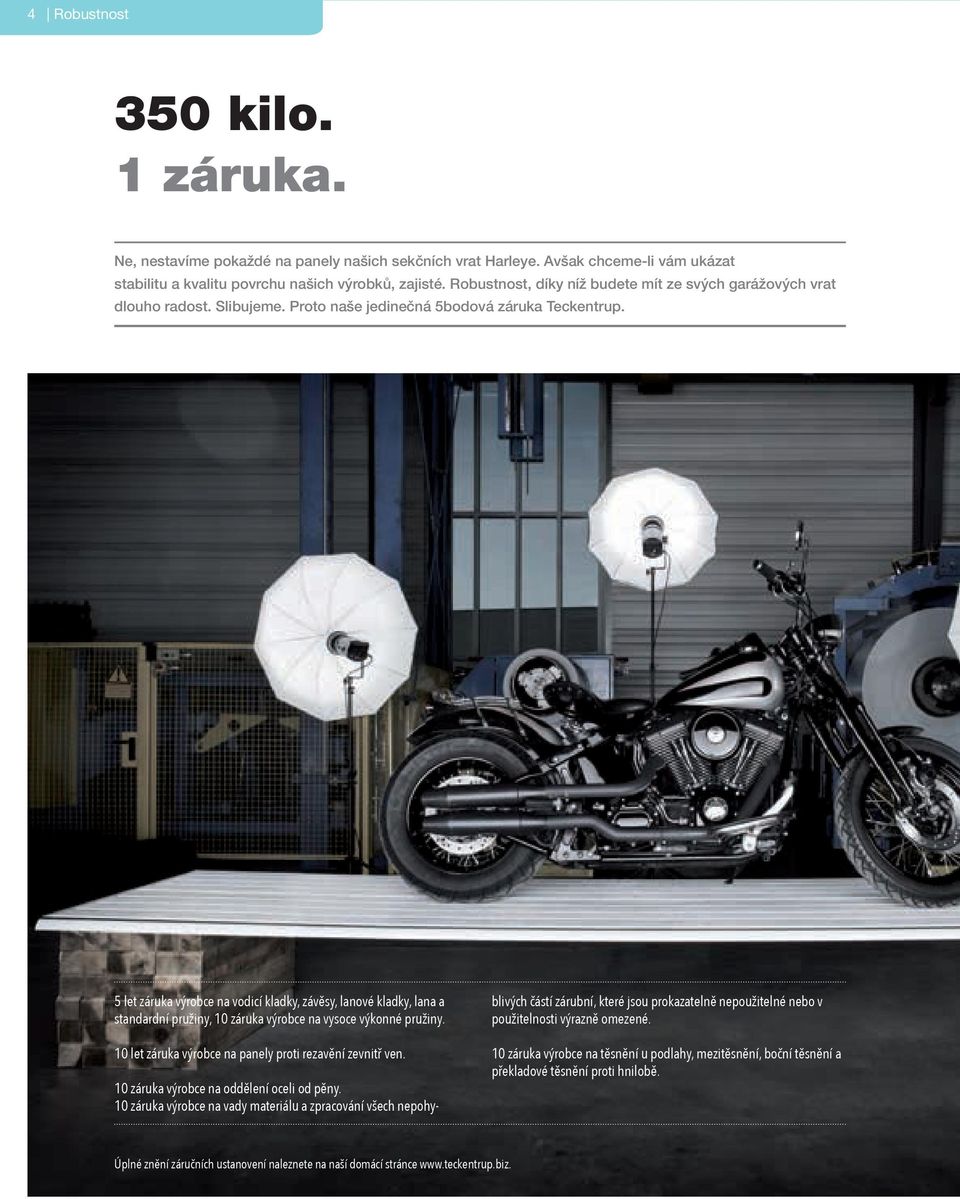

4 4 Robustnost 350 kilo. 1 záruka. Ne, nestavíme pokaždé na panely našich sekčních vrat Harleye. Avšak chceme-li vám ukázat stabilitu a kvalitu povrchu našich výrobků, zajisté. Robustnost, díky níž budete mít ze svých garážových vrat dlouho radost. Slibujeme. Proto naše jedinečná 5bodová záruka Teckentrup. 5 let záruka výrobce na vodicí kladky, závěsy, lanové kladky, lana a standardní pružiny, 10 záruka výrobce na vysoce výkonné pružiny. 10 let záruka výrobce na panely proti rezavění zevnitř ven. 10 záruka výrobce na oddělení oceli od pěny. 10 záruka výrobce na vady materiálu a zpracování všech nepohyblivých částí zárubní, které jsou prokazatelně nepoužitelné nebo v použitelnosti výrazně omezené. 10 záruka výrobce na těsnění u podlahy, mezitěsnění, boční těsnění a překladové těsnění proti hnilobě. Úplné znění záručních ustanovení naleznete na naší domácí stránce

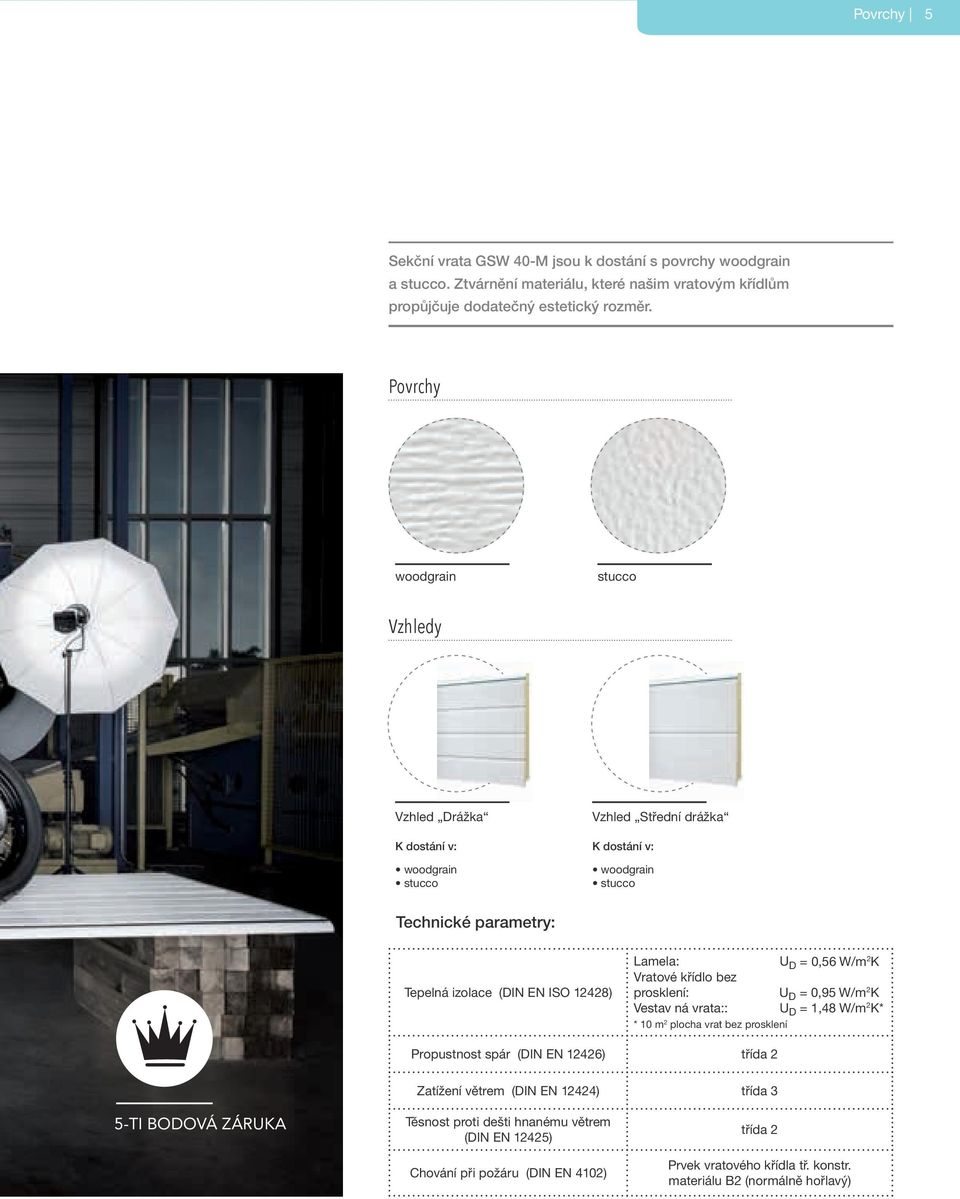

5 Povrchy 5 Sekční vrata GSW 40-M jsou k dostání s povrchy woodgrain a stucco. Ztvárnění materiálu, které našim vratovým křídlům propůjčuje dodatečný estetický rozměr. Povrchy woodgrain stucco Vzhledy Vzhled Drážka K dostání v: woodgrain stucco Vzhled Střední drážka K dostání v: woodgrain stucco Technické parametry: Tepelná izolace (DIN EN ISO 12428) Lamela: U D = 0,56 W/m 2 K Vratové křídlo bez prosklení: U D = 0,95 W/m 2 K Vestav ná vrata:: U D = 1,48 W/m 2 K* * 10 m 2 plocha vrat bez prosklení Propustnost spár (DIN EN 12426) třída 2 Zatížení větrem (DIN EN 12424) třída 3 5-TI BODOVÁ ZÁRUKA Těsnost proti dešti hnanému větrem (DIN EN 12425) Chování při požáru (DIN EN 4102) třída 2 Prvek vratového křídla tř. konstr. materiálu B2 (normálně hořlavý)

6 6 Rady pro výměnu NEPORAZITELNÉ ARGUMENTY PRO PERFEKTNÍ VÝMĚNU VRAT Požadavky na moderní garážová vrata jsou rozmanité. Dnes musí spolehlivě fungovat a oslovovat vzhledem, být pohodlná a zároveň chráněná proti vloupání, umožňovat individuální ztvárnění a mít dlouhou životnost. Zadání, která sekční vrata CarTeck GSW 40-M plně a zcela splňují. A Komfort Velká rozmanitost namontovatelných a mobilních vysílačů umožňuje zvláště pohodlné ovládání vrat i za deště a za tmy. Ruční ovládání je včerejškem. KOMFORT B Rozmanitost ztvárnění Četnost vzhledů, povrchů, barev, skleněných prvků a tvarově dokonalých ozdob tvoří sekční vrata zcela individuální vizitkou. DESIGN C Malá potřeba místa Běžná výklopná vrata mají nadproporcionální potřebu místa. Zvláštní konstrukce sekčních vrat vám oproti tomu umožní parkovat přímo před vraty. Navíc se GSW 40-M vyznačují velmi vysokou prostorovou hospodárností. Ta vyžaduje hloubku zastavění maximálně mm, výšku překladu 120 mm a boční potřebu místa pouhých 82,5 mm. >>

7 Rady pro výměnu 7 D Stabilní a tepelně izolující Název prozradí: GSW 40-M jsou průběžně 40 mm silná. Robustní sendvičová konstrukce vede k maximální odolnosti proti prohnutí a zkroucení. Zároveň působí jádro vratového křídla jako optimální tepelná izolace. 40 mm STABILNÍ A TEPELNĚ IZOLOVANÁ E Ochrana proti lupičům F Bezpečnost obsluhy Seční vrata jsou vybavena technologiemi zabraňujícími vloupání. Tedy žádný div, že lze vykázat ochranu proti vloupání přezkoušenou TÜV. Patentovaná řešení jako ochrana proti sevření prstů nebo boční ochrana proti zasahování chrání před zraněními a činí zacházení s vraty absolutně bezpečným. G Odolnost vůči větru a počasí H Tichý chod vrat Vratové křídlo GSW 40-M vykazuje dokola jdoucí těsnění z trvanlivého gumového profilu EPDM. Tím je garáž kolem dokola chráněná proti větru a počasí. Až do detailu vypilované konstrukce, jako třeba vodicí kladky ze speciálního plastu, zajišťují tiché otevírání a zavírání. Drnčící výklopná vrata patří minulosti. TICHÝ CHOD I Konečna povrchova úprava Nezávisle na barvě nebo struktuře povrchu všechna vratová křídla vykazují vysoce kvalitní konečnou povrchovou úpravu. Tím jsou obzvláště odolná vůči vnějším vlivům a zároveň snadno čistitelná.

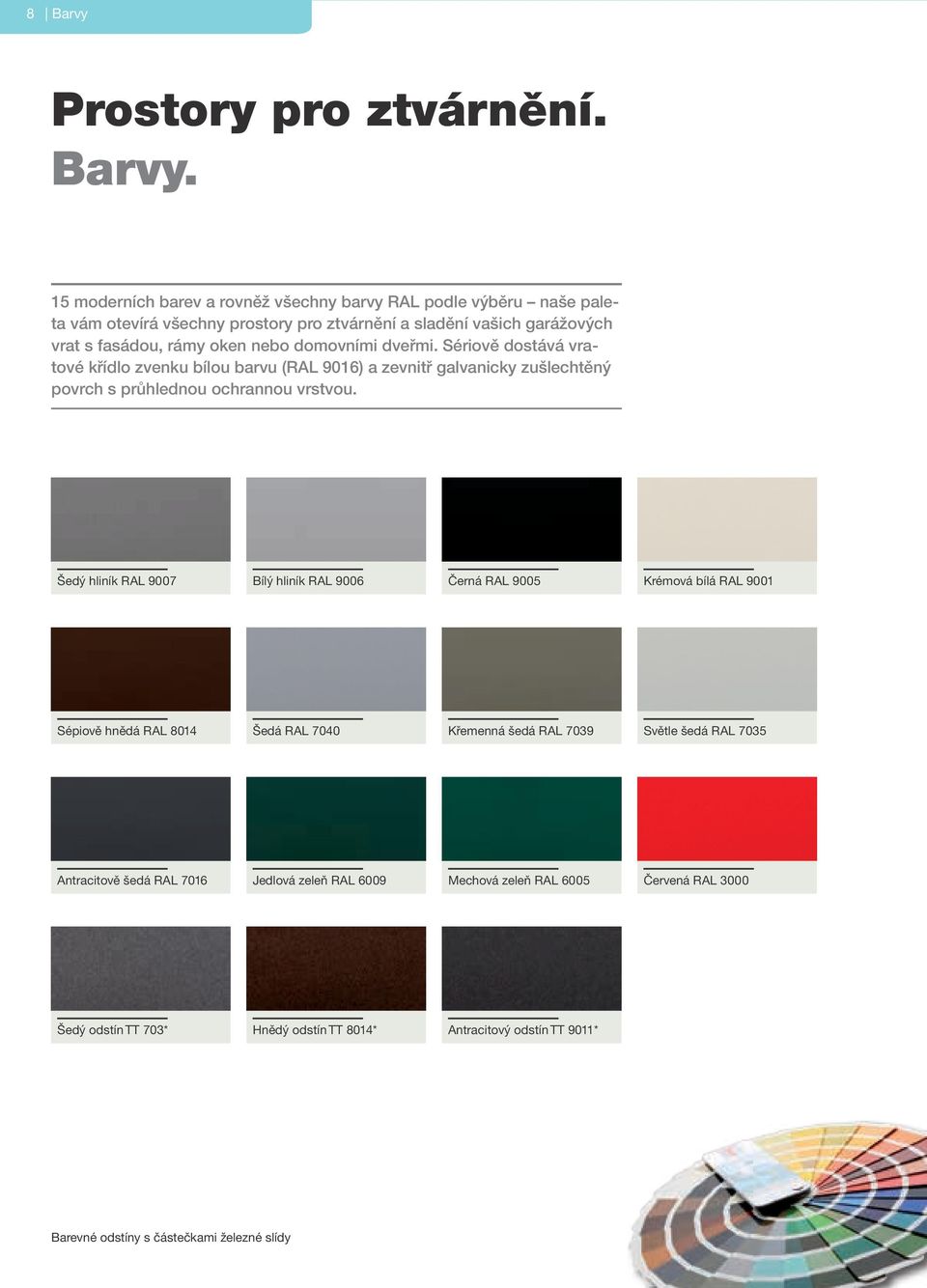

8 8 Barvy Prostory pro ztvárnění. Barvy. 15 moderních barev a rovněž všechny barvy RAL podle výběru naše paleta vám otevírá všechny prostory pro ztvárnění a sladění vašich garážových vrat s fasádou, rámy oken nebo domovními dveřmi. Sériově dostává vratové křídlo zvenku bílou barvu (RAL 9016) a zevnitř galvanicky zušlechtěný povrch s průhlednou ochrannou vrstvou. Šedý hliník RAL 9007 Bílý hliník RAL 9006 Černá RAL 9005 Krémová bílá RAL 9001 Sépiově hnědá RAL 8014 Šedá RAL 7040 Křemenná šedá RAL 7039 Světle šedá RAL 7035 Antracitově šedá RAL 7016 Jedlová zeleň RAL 6009 Mechová zeleň RAL 6005 Červená RAL 3000 Šedý odstín TT 703* Hnědý odstín TT 8014* Antracitový odstín TT 9011* Barevné odstíny s částečkami železné slídy

9 Skleněné prvky 9 Světlá rozmanitost. Skleněné prvky. Skleněné prvky pouští do garáže světlo a jsou dráždivým výrazovým prostředkem. Nabízíme zcela podle vašich požadavků průhledné nebo neprůhledné typy skla, které jsou extrémně odolné vůči poškrábání. Rámy z polyuretanu se znamenitě hodí ke všem povrchům. Přitom izoluje zalité dvojité těsnění přechodovou oblast mezi vratovým křídlem a sklem s vysokou účinností. Obdélník # 1 Obdélník # 2 Křížová příčka 5 atraktivních typů ztvárnění s bílým polyuretanovým rámem. K dostání ve vzhledech drážky a střední drážky. Několikanásobná příčel Kosočtvercová příčka ODOLNÉ PROTI POŠKRÁBÁNÍ Hliníkový prosvětlovací pás

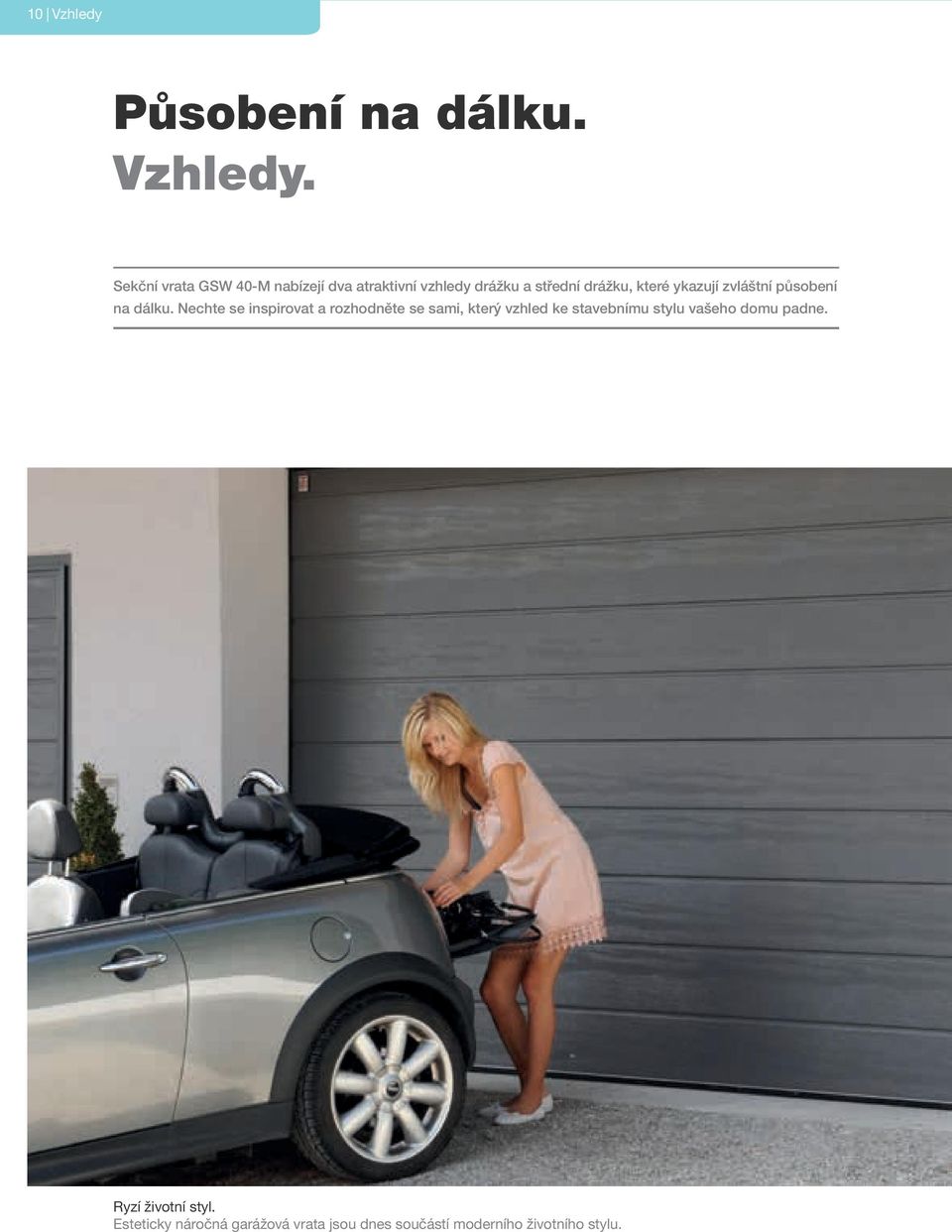

10 10 Vzhledy Působení na dálku. Vzhledy. Sekční vrata GSW 40-M nabízejí dva atraktivní vzhledy drážku a střední drážku, které ykazují zvláštní působení na dálku. Nechte se inspirovat a rozhodněte se sami, který vzhled ke stavebnímu stylu vašeho domu padne. Ryzí životní styl. Esteticky náročná garážová vrata jsou dnes součástí moderního životního stylu.

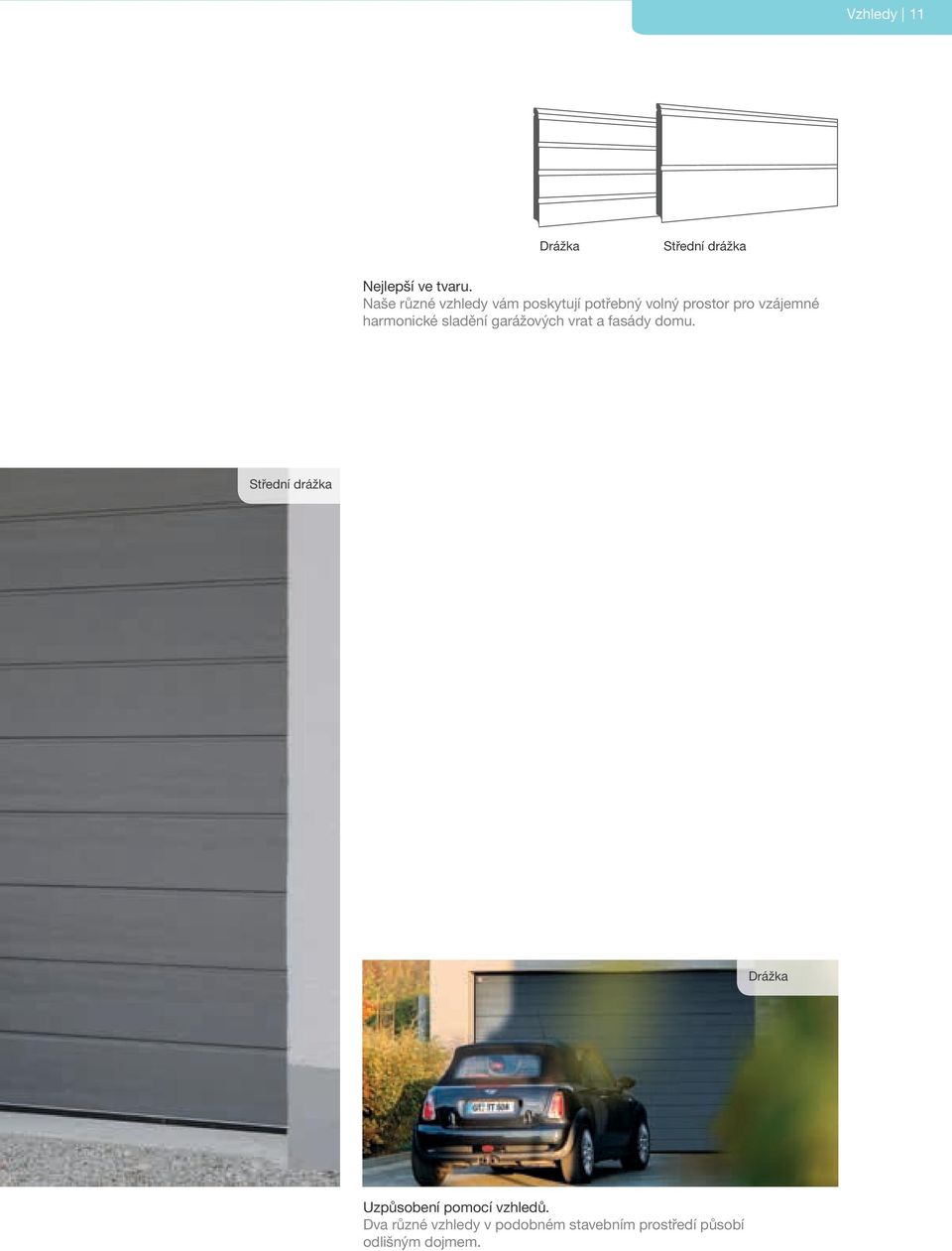

11 Vzhledy 11 Drážka Střední drážka Nejlepší ve tvaru. Naše různé vzhledy vám poskytují potřebný volný prostor pro vzájemné harmonické sladění garážových vrat a fasády domu. Střední drážka Drážka Uzpůsobení pomocí vzhledů. Dva různé vzhledy v podobném stavebním prostředí působí odlišným dojmem.

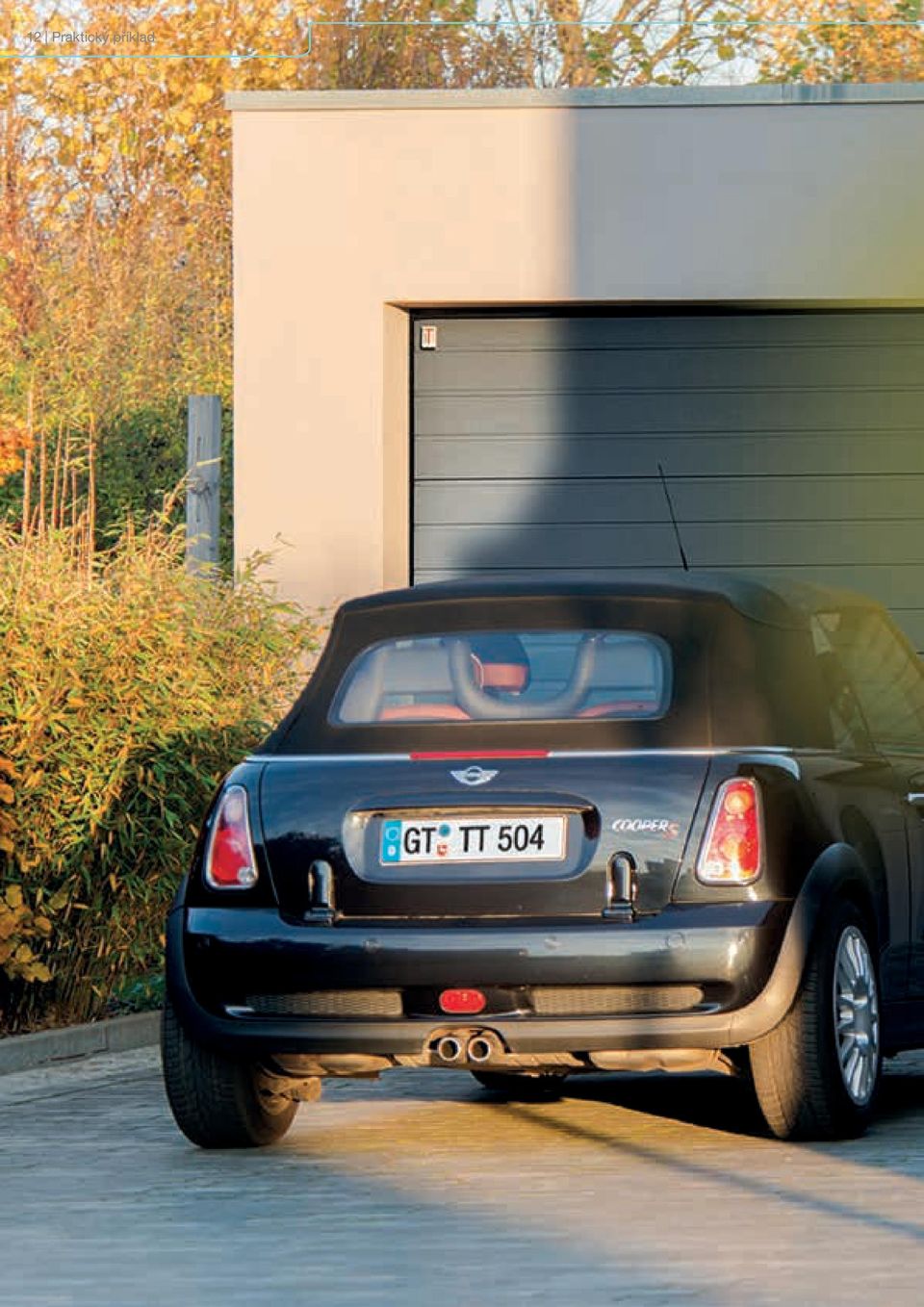

12 12 Praktický příklad

13 Praktický příklad 13 CarTeck GSW 40-M, vratové křídlo s drážkou, stucco, moderní barva TT 703

14 14 GSW 40-M, střední drážka Položení důrazu. Praktický příklad. Ochranný prostor. Sekční vrata spojují oslovující estetiku s bezpečnou ochranou vašeho osobního automobilu. GSW 40-M, střední drážka, woodgrain, šedé s prosklením s pravoúhlým rámem typu 1.

15 GSW 40-M, střední drážka 15 Dokonalý celkový obraz. Obrázky vestavěných sekčních vrat CarTeck ukazují, co způsobuje prokomponované celkové ztvárnění především dobrý pocit u vás. Ztvárnění se netýká pouze vnitřní oblasti domu. Také vnější fasáda se více a více stává individuálně prokomponovaným souborem barev a tvarů. Přitom přebírají vizuálně oslovující garážová vrata vlastní estetickou funkci. Jsou-li garážová vrata integrovaná do architektury vašeho domu, prospěje vám navíc vysoká tepelná izolace GSW 40-M. Povrch s konečnou povrchovou úpravou činí vratové křídlo zvláště odolným vůči vnějším mechanickým vlivům a je zároveň snadno čistitelný.

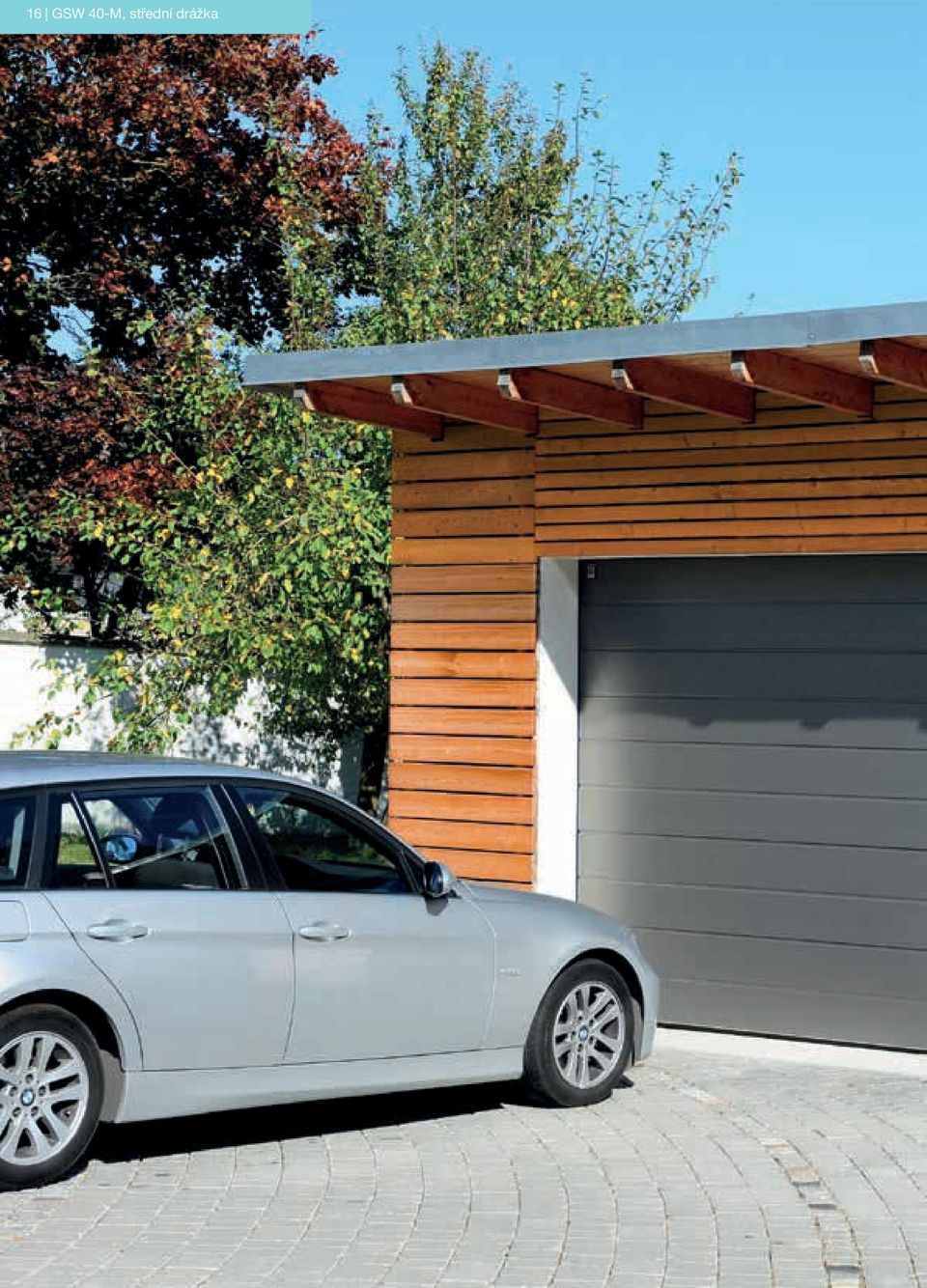

16 16 GSW 40-M, střední drážka

17 GSW 40-M, střední drážka 17 Sekční vrata CarTeck GSW 40-M, střední drážka

18 18 Konfigurátor Klidné plánování. Online konfigurátor.

19 Konfigurátor 19 Sekční vrata CarTeck GSW 40-M nabízejí četné velikosti vrat a enormní variabilitu u vzhledu, povrchů, barev a skleněných prvků. Pokud nyní přemýšlíte Kdo si má při této nabídce možností ještě zachovat přehled?, pak je odpověď zcela jednoduchá: Vy. Pouhými několika kliknutími si můžete sestavit vrata podle svého přání, zakomponovat je do fotografie vaší garáže a nechat na sebe působit. Sami, ve dvou nebo s rodinou a v klidu. Nechte se inspirovat. Na je vám k dispozici online konfigurátor, který vás provede v jednoduchých krocích fascinujícím světem ztvárnění garážových vrat. Film k vratům. Podívat se nyní.

20 20 Bezpečnost obsluhy Ochranný štít. Bezpečnost obsluhy. I po stránce zacházení myslela společnost Teckentrup na vše. U pohonu 30.1 race sériově dodávaná světelná závora zajistí okamžité zastavení vrat, pokud se někdo z vašich blízkých nachází pod vratovým křídlem a přeruší světelný paprsek. Pro vysokou bezpečnost obsluhy je přítomna i patentovaná ochrana proti sevření prstů na vnitřní a vnější straně vratového křídla a rovněž boční ochrana proti zasahování ve vnitřním prostoru garáže. Tak působí všechny bezpečnostní technologie jako dokola uzavřený ochranný štít proti zraněním. Patentovaná ochrana proti sevř ení prstů. Promyšleno do detailu: Patentovaná ochrana proti sevření prstů na vnitřní a vnější straně chrání účinně před zraněními. 40 mm STABILNÍ A TEPELNĚ IZOLOVANÁ VÍCE BEZPEČÍ PRO RODINU

21 Bezpečnost a komfort 21 Harmonické spojení. Bezpečnost a komfort. Vysílač pro jakékoliv počasí. Pohodlné otevírání a zavírání garáže z auta za slunce i za deště s pravým komfortem. Ochrana proti vloupání přezkoušená TÜV. Robustnost vratového křídla ve spojení s výkonným pohonem činí vaši garáž skutečným bezpečnostním traktem. Proto vyznačení ochranou proti vloupání přezkoušenou TÜV.

22 22 Designový ruční vysílač Designový ruční vysílač SH4-D černý Černý designový ruční vysílač je sériově přiložený k pohonům CarTeck 20.1, 30.1 race a Designový ruční vysílač SH4-D bílý Potřebujte-li druhý designový ruční vysílač, žádný problém. Objednejte si např. bílý 4kanálový vysílač vč. pouzder v ušlechtilém dárkovém balení! Více o našich nových designových ručních vysílačích na:

23 Designový ruční vysílač 23 Black & white. Designový ruční vysílač. NOVĚ Čtyřkanálový ruční vysílač je optimem svobody. Neboť s ním můžete navíc ovládat druhá garážová vrata, vrata do dvora, osvětlení uvnitř nebo venku a mnoho dalšího. Nejmladšími ratolestmi z naší firmy jsou nové designové ruční vysílače SH4-D. Bílé provedení dodáváme se čtyřmi barevnými pouzdry. Jednoduše převléknete, hotovo. A již se ladění barev kryje s vaší aktuální denní vizáží.

24 24 Pohony Energie. Účinnost. Balík síly Pohon 40.1 Pohon CarTeck 40.1 je ideální u velkých výklopných a sekčních vrat. Součástí dodávky je 4kanálový designový ruční vysílač SH4-D černý. Mnohostranný pohon 20.1 Pohon CarTeck 20.1 pokrývá mnoho standardních velikostí vrat a lze jej volitelně vybavit světelnou závorou. Designový ruční vysílač SH4-D černý je součástí dodávky. Zde naleznete celý náš program pohonů.

25 Pohony 25 Turbo Pohon 30.1 race S rychlostí otevírání až 220 mm/s je turbem mezi pohony. Bezpečnostní světelnou závoru dodáváme sériově. SPEED +50% NOVĚ SAVE ENERGY Typy Výkon v tahu Max. rychlost otevírání Příkon v režimu standby N 140 mm/s < 2,7 W 30.1 race 800 N 220 mm/s < 2,7 W N 140 mm/s < 2 W

26 26 Patenty, technologie Láska k detailu. Patenty, technologie Ochrana proti teplu a dešti / překladové těsnění V uzavřeném stavu jsou vrata mezi překladovou zaslepovací lištou a horním panelem vrat kompletně těsná. Tím je garáž optimálně chráněná proti nárazovému dešti a vnikající vlhkosti. Obráceně nemá teplo šanci unikat. 2 Chránič materiálu / boční těsnění Koncept těsnění zde nalézá své pokračování. Pružné těsnicí chlopně na bočních okrajích přebírají i zde dvojí funkci izolace a těsnění. A v neposlední řadě zajišťují ochranu povrchu vrat.

27 3 Mnohostranný talent / těsnění u podlahy Patenty, technologie 27 Těsnění u podlahy z elastického gumového profilu EPDM v sobě spojuje hned čtyři přednosti: Je odolné proti hnilobným procesům, zůstává i při nízkých teplotách stále pružné, vyrovnává nerovnosti podlahy a chrání před chladem a vlhkostí. 4 Antikorozní ochrana / distanční držák Speciální plastový prvek odděluje svislé zárubně od podlahy. Ať po přeháňce nebo při plíživé vlhkosti konstrukce zajišťuje, aby patní oblast neustále dostávala vzduch, rychle vysychala a tak byla trvale chráněná proti korozi. 5 Technologie s profilem / pružinový kanál Zvláštní profilování plechů pružinového kanálu zajišťuje ve spojení se speciálními plastovými kluzáky velmi lehký a tichý chod sekčních vrat. Na přání vám dodáme speciální vysoce výkonné pružiny se zárukou výrobce 10 let. 6 Dvojité zabezpečení / vícepružinový systém Vícepružinový systém optimálně vyrovnává hmotnost vrat v každé situaci. Dvojitá bezpečnostní lana stále spolehlivě drží vrata i při prasknutí lana nebo pružiny. Tím zůstává zajištěn bezvadný provoz sekčních vrat: Lze je otevřít i zavřít i v případě nouze. 7 Klidný chod vrat / držáky kladek Excentrické držáky kladek jsou patentem z dílny Teckentrup. Sestávají ze speciálního plastu odolného proti tření. Zajišťují bezúdržbovou funkci, zároveň tlumí chod vratových kladek a přispívají tak spolu s profilovaným pružinovým kanálem ke klidnému a sotva slyšitelnému chodu vrat.

28 28 Výkonové vlastnosti 2 Povrchy 2 15 Vzhledy Moderní barvy GSW 40-M přes Možnosti ztvárnění 200 Barvy RAL 6 Prosklení

29 Výkonové vlastnosti 29 Svoboda volby. Technické parametry GSW 40-M. Přehled GSW 40-M Vzhledy Drážka a střední drážka Povrchy woodgrain stucco 15 moderních barev x x cca 200 barev RAL x x Varianty prosklení 6 6 Pohony CarTeck CarTeck 40.1 CarTeck 30.1 race CarTeck 20.1 Designový ruční vysílač černý Designový ruční vysílač bílý + 4 pouzdra Světelná závora Ochrana proti vloupání Ochrana proti sevření prstů 4stranné těsnění Vícenásobný pružinový kanál Vysoce výkonné pružiny Antikorozní ochrana Vícepružinový dvojlankový systém Patentovaný excentrický držák kladky Vedlejší dveře Sady uchycení sériově volitelně volitelně* sériově sériově sériově sériově volitelně sériově sériově sériově volitelně volitelně * sériově u pohonu CarTeck 30.1 race

30 30 Velikost vrat. Stavební rozměry Snadný výpočet. Velikost vrat. Stavební rozměry. Prosíme o dodržení následujících údajů při vyměření, kvůli zaručení přesné montáže a precizní, spolehlivé funkce garážových sekčních vrat CarTeck. T Hloubka zastavění s pohonem (viz tabulka) S H B Světlá šířka = objednací rozměr 82,5 82,5 B Světlá šířka (= objednací rozměr) Světlá šířka je vzdálenost mezi hotovým levým a pravým okrajem otvoru. Myslete při plánování příp. na nanesení omítky. H S Světlá výška (= objednací rozměr) Světlá výška odpovídá vzdálenosti od horního okraje hotové podlahy ke spodnímu okraji překladu. Myslete při plánování příp. také na zmenšení vzdálenosti nanesením mazaniny nebo asfaltu. Výška překladu U velmi velkých vrat zajišťují zesílené držáky kladek trvalou funkci. Tím se zvyšuje výška překladu o 25 mm (viz označení v tabulce ). Vybavení Výška překladu Světlá výška průjezdu s pohonem s pohonem ruční ovládání ruční ovládání 120 mm 240 mm 240 mm 240 mm kompletně volná - standardní provedení kompletně volná - speciální provedení se zarážkou vrat 125 mm prodloužení držáků horních kladek kompletně volná - speciální provedení se zarážkou vrat ca. 25 mm - standardní provedení ruční ovládání ruční ovládání 120 mm 120 mm ca. 80 mm ca. 150 mm - speciální provedení se zarážkou vrat - speciální provedení

31 Velikost vrat. Stavební rozměry 31 H B Šířka (mm) T Hloubka zastavění 3320 mm 3570 mm 4070 mm UPOZORNĚNÍ: U vrat s ručním ovládáním se zmenšuje hloubka zasunutí. Dotažte se odborného prodejce. U sekčních vrat s pohonem platí: Výška vrat plus délka cca 1070 mm udává potřebnou hloubku zastavění. Jednoduchý výpočet. Přesto je jako při renovaci, tak při nové stavbě třeba respektovat mnoho dalších rámcových podmínek. Proto byste měli nejprve kontaktovat prodejce Teckentrup, který provede zaměření a rád vám poradí i v případě dalších dotazů ohledně vašich nových garážových sekčních vrat. V tabulce uvedené rozměry slouží pro orientaci. Samozřejmě jsou i všechny dílčí rozměry individuálně zhotovené. Pro jakou velikost a šířku vrat se jakkoliv rozhodnete vratové křídlo a pohon musí být navzájem sladěny.
