1 ELEKTRICKÉ A PLYNOVÉ OHŘÍVAČE VODY EDICE DUBEN 2008 SOUBORNÝ KATALOG 1

2 Obsah 6_ LEGENDA PIKTOGRAMY NEPŘÍMO OHŘÍVANÉ ZÁSOBNÍKY VODY BEZTLAKOVÉ ELEKTRICKÉ OHŘÍVAČE 11_ ARKSH 12_ EUREKA TLAKOVÉ ELEKTRICKÉ OHŘÍVAČE 25_ BDR 26_ BRDN BRGN 27_ BACD 28_ BST 29_ BS1S 30_ BS2S 13_ TI SHAPE SMALL 14_ TI TRONIC 15_ TI TRONIC BEST 16_ TI TECH BIG CAPACITY 17_ TI SHAPE 18_ TI SHAPE PLUS 19_ PLATINUM SMALL 20_ PLATINUM 21_ SAGEO KOMBINOVANÉ OHŘÍVAČE 22_ TI TRONIC - KOMBI 23_ TI TECH BIG CAPACITY KOMBI 24_ BDR KOMBI PLYNOVÉ ZÁSOBNÍKOVÉ OHŘÍVAČE VODY ODTAH SPALIN DO KOMÍNA 31_ ARISTON V CA 32_ ARISTON V CA-E 33_ ARISTON P CA 34_ SGA MICRO C 45 VYROVNANÝ ODTAH SPALIN 35_ ARISTON V FB 36_ ARISTON P FB 3

3 Ariston Vám věří a naslouchá Vám. Proč se každoročně několik milionů spokojených zákazníku v celém světě rozhodne pro výrobky značky Ariston? Protože Ariston zodpovědně přihlíží k potřebám svých zákazníků. Veškeré snažení Aristonu je vedeno snahou o zvýšení Vaší pohody, bezpečnosti a kvality života všeobecně. 4

4 Důvěřujeme Vám, našemu zákazníkovi Jste pro nás zákazníkem, jehož zajímá technologická stránka výrobku, snadný provoz a obsluha, a který je natolik vnímavý ke svému okolí, že klade značný důraz na úspory energie a ochranu našeho společného životního prostředí. Jste si vědomi skutečnosti, že koupě spotřebiče, který výrazně přispívá k zachování přirozeného prostředí, je výrazem touhy po pohodlí a komfortu. Důvěřujeme Vám, našemu odbornému montážnímu partnerovi Požadujete výrobek, který je spolehlivý a snadno instalovatelný. Požadujete výrobek, který je lehký, a který je vyvinut tak, aby Vám umožnil co možná nejsnadnější instalaci: upevňovací konzoly, příslušenství pro odtah spalin a příslušenství k napojení na rozvod vody a případně plynu. Důvěřujeme Vám, našemu odbornému servisnímu partnerovi Vaším úkolem je zajistit včasnou pravidelnou údržbu a případné servisní zákroky. Je pro Vás důležitý jednoduchý přístup k jednotlivým komponentům spotřebiče tak, aby servisní zákrok byl vykonán snadno a rychle. Důvěřujeme Vám, našemu odbornému projektantovi Požadujete výrobek, který by splňoval Vaše nároky na funkčnost, výkony, účinnost a design. Požadujete výrobky, které v sobě spojují všechny jednotlivé požadavky. 5

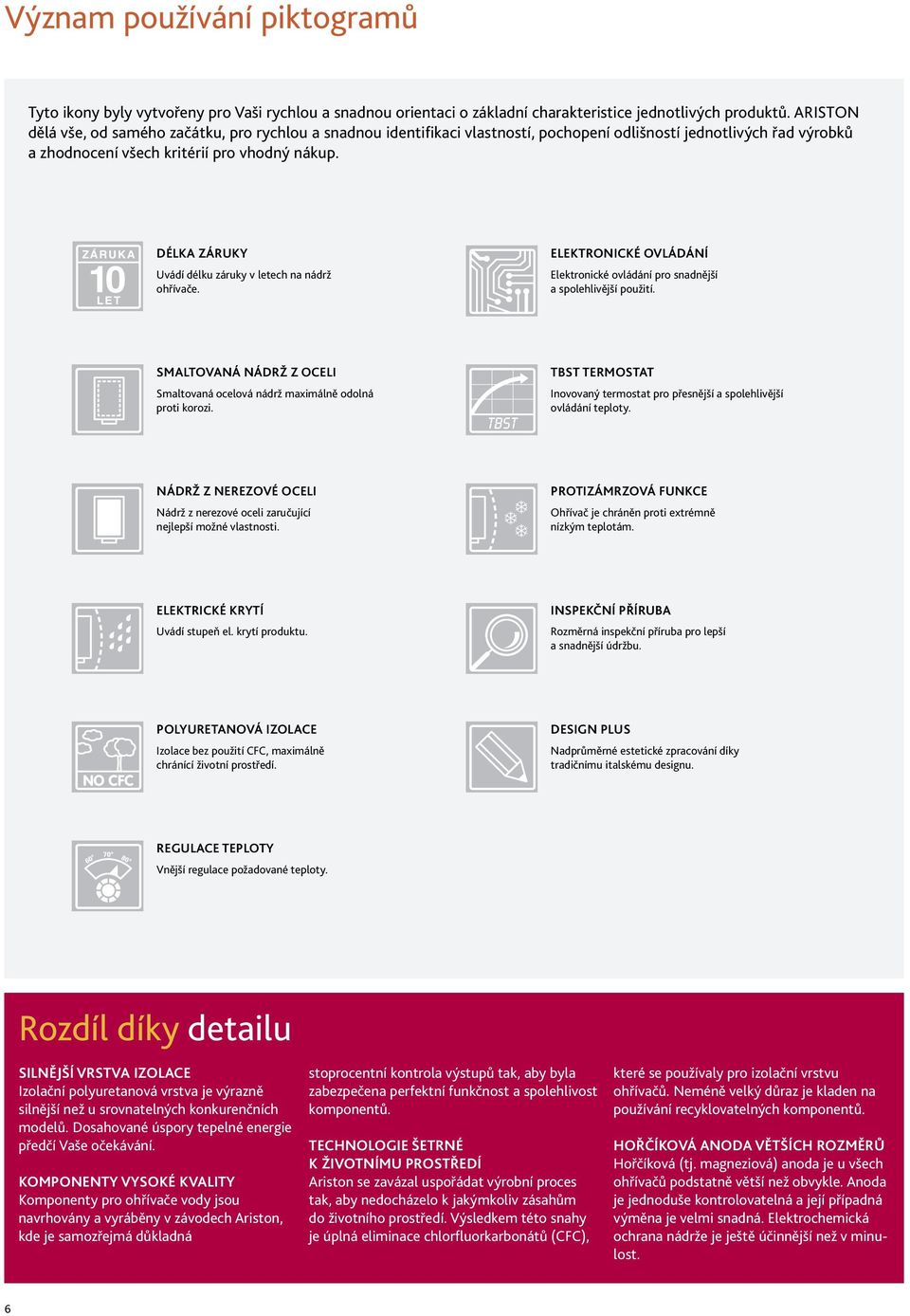

5 Význam používání piktogramů Tyto ikony byly vytvořeny pro Vaši rychlou a snadnou orientaci o základní charakteristice jednotlivých produktů. ARISTON dělá vše, od samého začátku, pro rychlou a snadnou identifikaci vlastností, pochopení odlišností jednotlivých řad výrobků a zhodnocení všech kritérií pro vhodný nákup. 10 LET Uvádí délku záruky v letech na nádrž ohřívače. ELEKTRONICKÉ OVLÁDÁNÍ Elektronické ovládání pro snadnější a spolehlivější použití. NÁDRŽ Z OCELI Smaltovaná ocelová nádrž maximálně odolná proti korozi. TBST TERMOSTAT Inovovaný termostat pro přesnější a spolehlivější ovládání teploty. NÁDRŽ Z NEREZOVÉ OCELI Nádrž z nerezové oceli zaručující nejlepší možné vlastnosti. PROTIZÁMRZOVÁ FUNKCE Ohřívač je chráněn proti extrémně nízkým teplotám. ELEKTRICKÉ KRYTÍ Uvádí stupeň el. krytí produktu. INSPEKČNÍ PŘÍRUBA Rozměrná inspekční příruba pro lepší a snadnější údržbu. Izolace bez použití CFC, maximálně chránící životní prostředí. DESIGN PLUS Nadprůměrné estetické zpracování díky tradičnímu italskému designu. REGULACE TEPLOTY Vnější regulace požadované teploty. Rozdíl díky detailu SILNĚJŠÍ VRSTVA Izolační polyuretanová vrstva je výrazně silnější než u srovnatelných konkurenčních modelů. Dosahované úspory tepelné energie předčí Vaše očekávání. KOMPONENTY VYSOKÉ KVALITY Komponenty pro ohřívače vody jsou navrhovány a vyráběny v závodech Ariston, kde je samozřejmá důkladná stoprocentní kontrola výstupů tak, aby byla zabezpečena perfektní funkčnost a spolehlivost komponentů. TECHNOLOGIE ŠETRNÉ K ŽIVOTNÍMU PROSTŘEDÍ Ariston se zavázal uspořádat výrobní proces tak, aby nedocházelo k jakýmkoliv zásahům do životního prostředí. Výsledkem této snahy je úplná eliminace chlorfluorkarbonátů (CFC), které se používaly pro izolační vrstvu ohřívačů. Neméně velký důraz je kladen na používání recyklovatelných komponentů. HOŘČÍKOVÁ ANODA VĚTŠÍCH ROZMĚRŮ Hořčíková (tj. magneziová) anoda je u všech ohřívačů podstatně větší než obvykle. Anoda je jednoduše kontrolovatelná a její případná výměna je velmi snadná. Elektrochemická ochrana nádrže je ještě účinnější než v minulost. 6

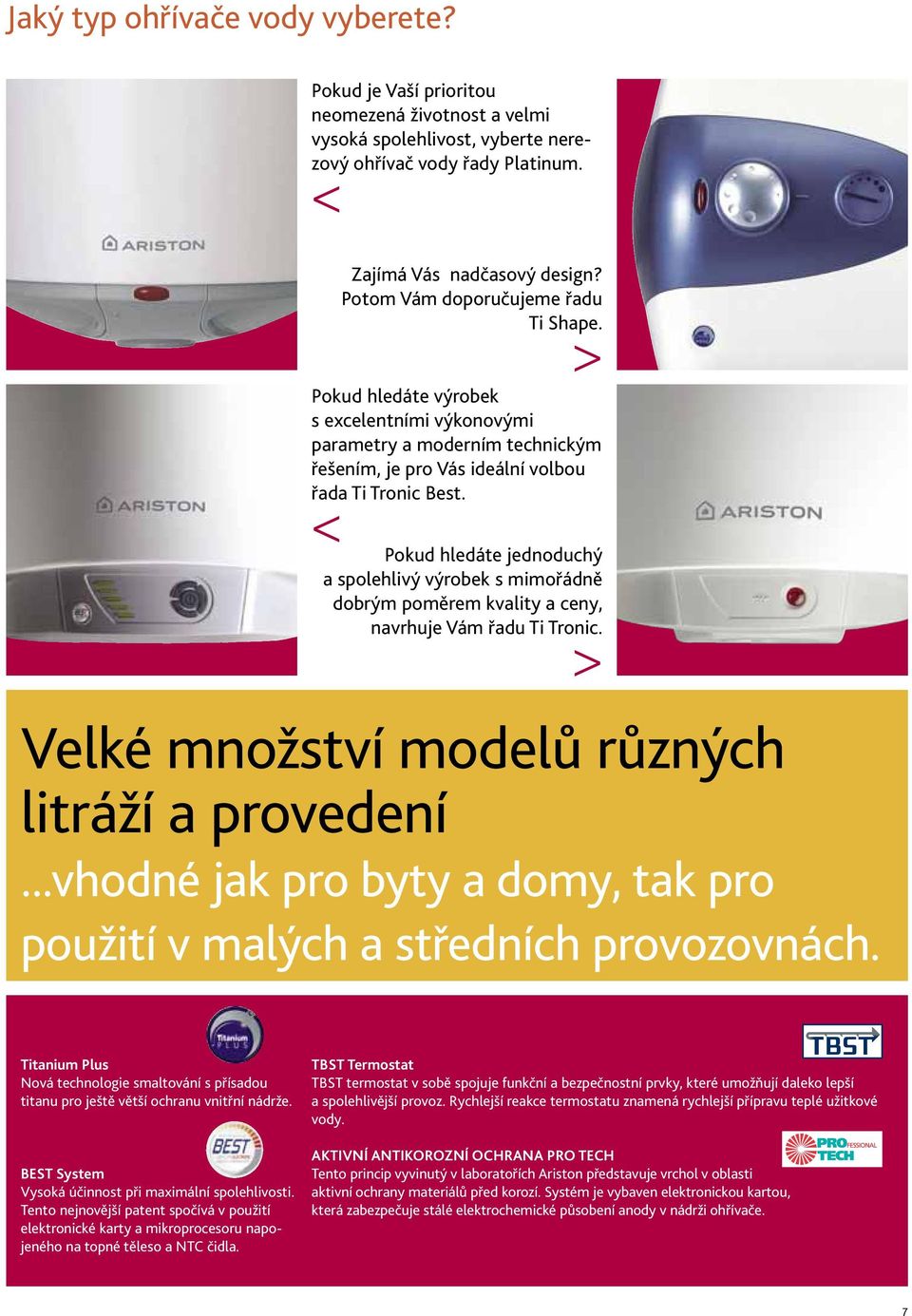

6 Jaký typ ohřívače vody vyberete? Pokud je Vaší prioritou neomezená životnost a velmi vysoká spolehlivost, vyberte nerezový ohřívač vody řady Platinum. < Zajímá Vás nadčasový design? Potom Vám doporučujeme řadu Ti Shape. > Pokud hledáte výrobek s excelentními výkonovými parametry a moderním technickým řešením, je pro Vás ideální volbou řada Ti Tronic Best. < Pokud hledáte jednoduchý a spolehlivý výrobek s mimořádně dobrým poměrem kvality a ceny, navrhuje Vám řadu Ti Tronic. > Velké množství modelů různých litráží a provedení...vhodné jak pro byty a domy, tak pro použití v malých a středních provozovnách. Titanium Plus Nová technologie smaltování s přísadou titanu pro ještě větší ochranu vnitřní nádrže. BEST System Vysoká účinnost při maximální spolehlivosti. Tento nejnovější patent spočívá v použití elektronické karty a mikroprocesoru napojeného na topné těleso a NTC čidla. TBST Termostat TBST termostat v sobě spojuje funkční a bezpečnostní prvky, které umožňují daleko lepší a spolehlivější provoz. Rychlejší reakce termostatu znamená rychlejší přípravu teplé užitkové vody. AKTIVNÍ ANTIKOROZNÍ OCHRANA PRO TECH Tento princip vyvinutý v laboratořích Ariston představuje vrchol v oblasti aktivní ochrany materiálů před korozí. Systém je vybaven elektronickou kartou, která zabezpečuje stálé elektrochemické působení anody v nádrži ohřívače. 7

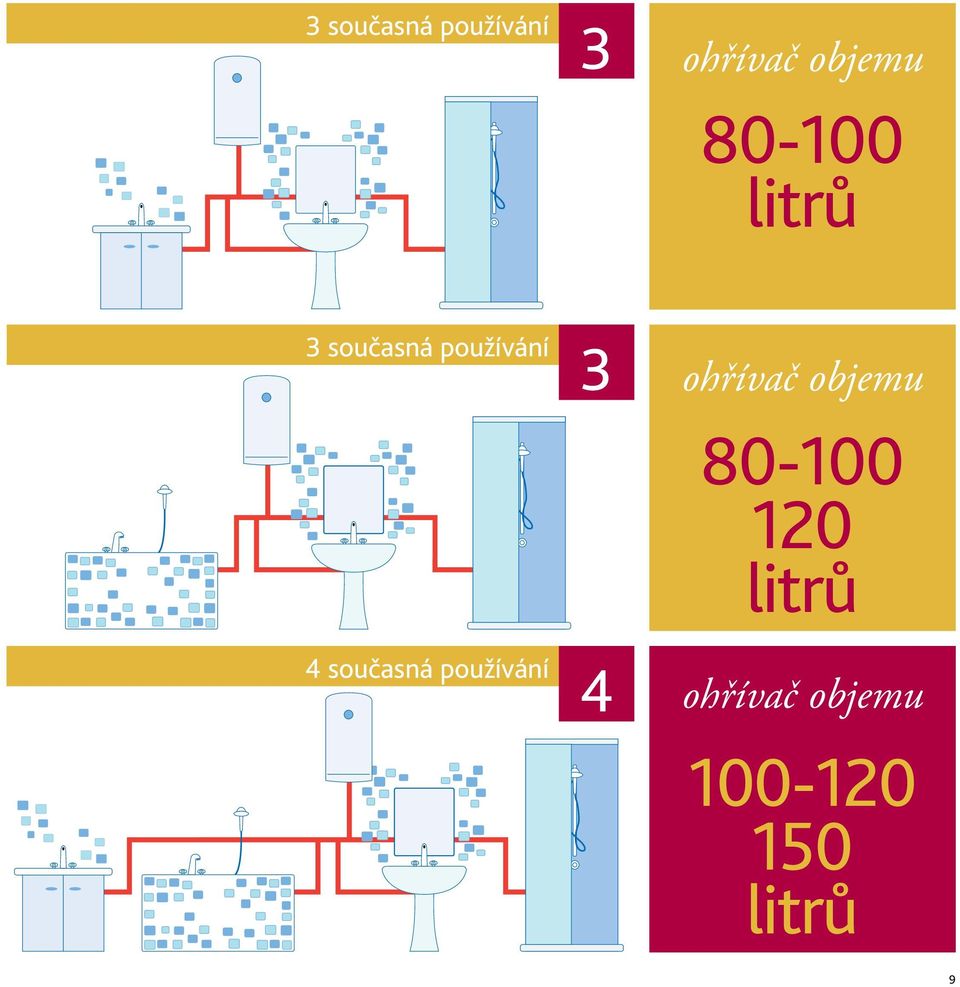

7 Jak vybrat správný ohřívač? Počet odběrních míst teplé vody ve Vašem bytě nebo domě a celkový objem vody, který budete potřebovat ve Vaší koupelně a kuchyni, jsou dva základní parametry, které je třeba brát v úvahu při výběru ohřívače. Při výběru nového ohřívače vždy dobře zvažte kolik odběrních míst teplé vody budete používat současně (sprcha, umyvadla, vana, dřez atp.). Následující schémata znázorňují typologie instalace a přibližný objem ohřívače vhodný pro tuto instalaci. ohřívač objemu litrů 1 1 současné používání ohřívač objemu 50 litrů 2 2 současná používání 8

8 3 současná používání 3 ohřívač objemu litrů 3 současná používání 3 ohřívač objemu litrů 4 současná používání 4 ohřívač objemu litrů 9

9 ELEKTRICKÉ OHŘÍVAČE VODY Kompletní řada ohřívačů, úspory energie, jednoduchá instalace a ovládání: tyto výhody hovoří jasně při výběru elektrického ohřívače vody pro Ariston. 10

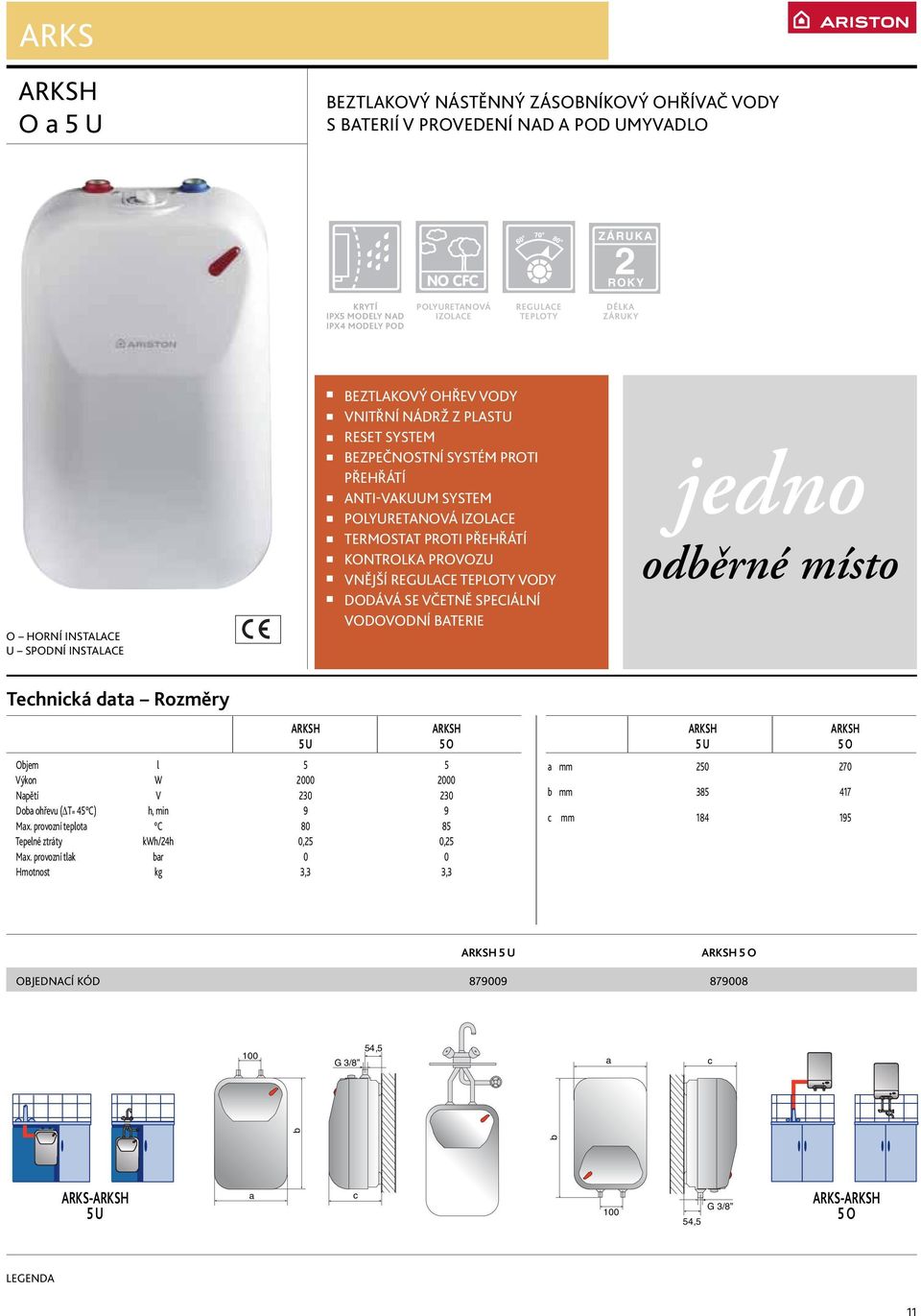

10 ARKS ARKSH O a 5 U BEZTLAKOVÝ NÁSTĚNNÝ ZÁSOBNÍKOVÝ OHŘÍVAČ VODY S BATERIÍ V PROVEDENÍ NAD A POD UMYVADLO 2 ROKY KRYTÍ IPX5 MODELY NAD IPX4 MODELY POD REGULACE TEPLOTY O HORNÍ INSTALACE U SPODNÍ INSTALACE BEZTLAKOVÝ OHŘEV VODY VNITŘNÍ NÁDRŽ Z PLASTU RESET SYSTEM BEZPEČNOSTNÍ SYSTÉM PROTI PŘEHŘÁTÍ ANTI-VAKUUM SYSTEM TERMOSTAT PROTI PŘEHŘÁTÍ KONTROLKA PROVOZU VNĚJŠÍ REGULACE TEPLOTY VODY DODÁVÁ SE VČETNĚ SPECIÁLNÍ VODOVODNÍ BATERIE jedno odběrné místo ARKSH ARKSH 5 U 5 O Objem l 5 5 Výkon W Napětí V Doba ohřevu ( T= 45 C) h, min 9 9 Max. provozní teplota C Tepelné ztráty kwh/24h 0,25 0,25 Max. provozní tlak bar 0 0 Hmotnost kg 3,3 3,3 ARKSH ARKSH 5 U 5 O a mm b mm c mm ARKSH 5 U ARKSH 5 O OBJEDNACÍ KÓD G 3/8 54,5 a c b b ARKS-ARKSH 5 U a c ,5 G 3/8 ARKS-ARKSH 5 O LEGENDA 11

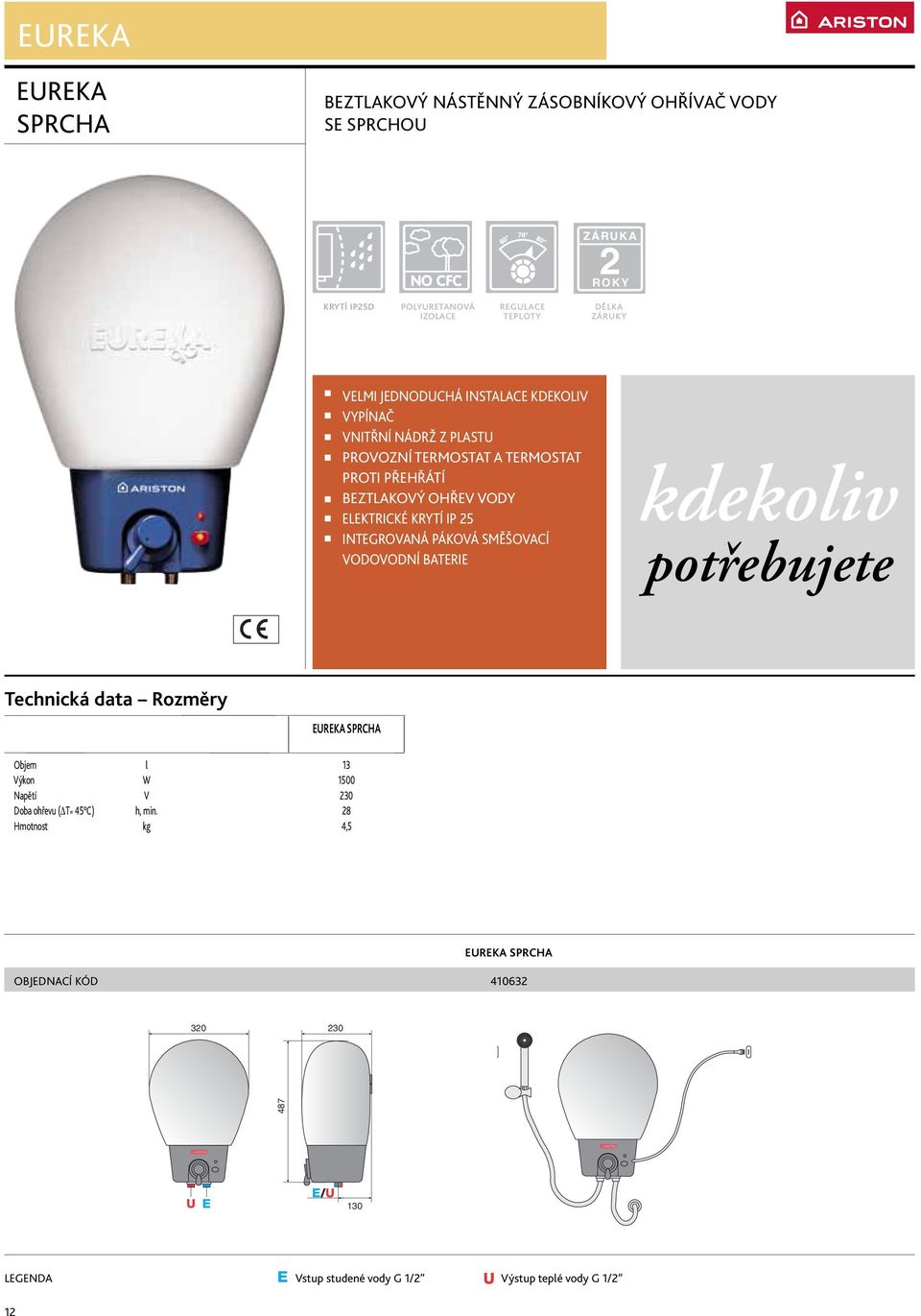

11 EUREKA EUREKA SPRCHA BEZTLAKOVÝ NÁSTĚNNÝ ZÁSOBNÍKOVÝ OHŘÍVAČ VODY SE SPRCHOU 2 ROKY KRYTÍ IP25D REGULACE TEPLOTY VELMI JEDNODUCHÁ INSTALACE KDEKOLIV VYPÍNAČ VNITŘNÍ NÁDRŽ Z PLASTU PROVOZNÍ TERMOSTAT A TERMOSTAT PROTI PŘEHŘÁTÍ BEZTLAKOVÝ OHŘEV VODY ELEKTRICKÉ KRYTÍ IP 25 INTEGROVANÁ PÁKOVÁ SMĚŠOVACÍ VODOVODNÍ BATERIE kdekoliv potřebujete EUREKA SPRCHA Objem l 13 Výkon W 1500 Napětí V 230 Doba ohřevu ( T= 45 C) h, min. 28 Hmotnost kg 4,5 EUREKA SPRCHA OBJEDNACÍ KÓD U E E/U 130 LEGENDA E Vstup studené vody G 1/2 U Výstup teplé vody G 1/2 12

12 TI SHAPE SMALL TI SHAPE SMALL ELEKTRICKÝ ZÁSOBNÍKOVÝ OHŘÍVAČ VODY LITRŮ PRO HORNÍ NEBO SPODNÍ INSTALACI (30 LITRŮ POUZE HORNÍ) 3 ROKY NÁDRŽ Z OCELI KRYTÍ IPX4 REGULACE TEPLOTY TBST THERMOSTAT PROTIZÁMRZOVÁ FUNKCE DESIGN PLUS OR HORNÍ INSTALACE UR SPODNÍ INSTALACE VNITŘNÍ NÁDRŽ Z OCELI SE SPECIÁLNÍM TITANOVÝM SMALTEM ROZMĚRNÁ MAGNEZIOVÁ ANODA VNĚJŠÍ OVLÁDÁNÍ TEPLOTY BIPOLÁRNÍ TERMOSTAT POJISTNÝ VENTIL SILNÁ VRSTVA POLYURETANOVÉ ŠIROKÁ ŠKÁLA POUŽITÍ kompaktní design TI SHAPE TI SHAPE TI SHAPE TI SHAPE TI SHAPE 10 OR 10 UR 15 OR 15 UR 30 OR Objem l Výkon W Napětí V Doba ohřevu ( T= 45 C) h, min. 0,18 0,18 0,25 0,25 0,50 Max. provozní teplota C Tepelné ztráty kwh/24h 0,43 0,55 0,53 0,65 0,61 Max. provozní tlak bar Hmotnost kg 6,6 6,6 7,4 22,8 12,8 TI SHAPE TI SHAPE TI SHAPE TI SHAPE TI SHAPE 10 OR 10 UR 15 OR 15 UR 30 OR a mm b mm c mm d mm TI SHAPE 10 OR TI SHAPE 10 UR TI SHAPE 15 OR TI SHAPE 15 UR TI SHAPE 30 OR OBJEDNACÍ KÓD LEGENDA E Vstup studené vody G 1/2 U Výstup teplé vody G 1/2 13

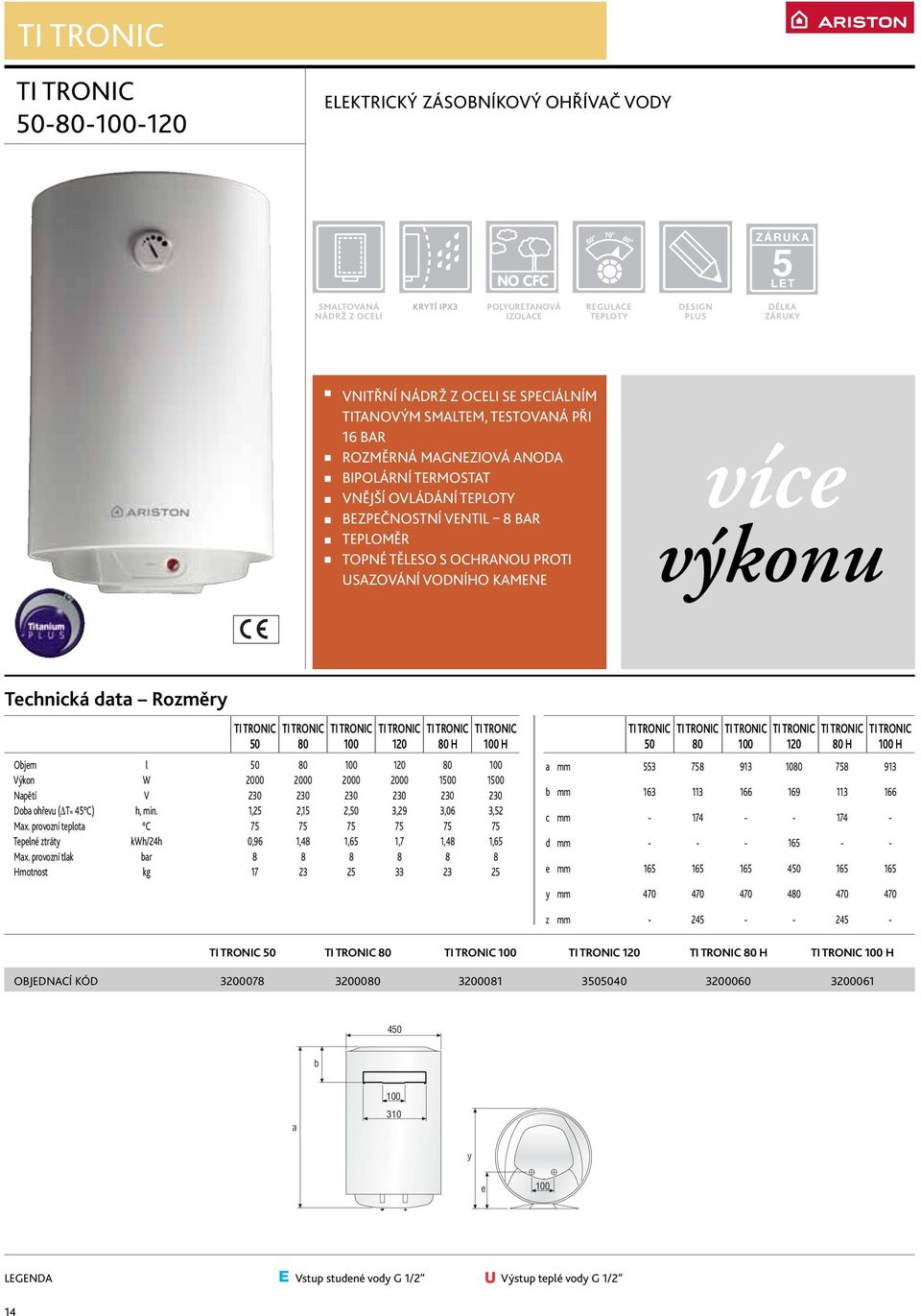

13 TI TRONIC TI TRONIC ELEKTRICKÝ ZÁSOBNÍKOVÝ OHŘÍVAČ VODY 5 LET NÁDRŽ Z OCELI KRYTÍ IPX3 REGULACE TEPLOTY DESIGN PLUS VNITŘNÍ NÁDRŽ Z OCELI SE SPECIÁLNÍM TITANOVÝM SMALTEM, TESTOVANÁ PŘI 16 BAR ROZMĚRNÁ MAGNEZIOVÁ ANODA BIPOLÁRNÍ TERMOSTAT VNĚJŠÍ OVLÁDÁNÍ TEPLOTY BEZPEČNOSTNÍ VENTIL 8 BAR TEPLOMĚR TOPNÉ TĚLESO S OCHRANOU PROTI USAZOVÁNÍ VODNÍHO KAMENE více výkonu TI TRONIC TI TRONIC TI TRONIC TI TRONIC TI TRONIC TI TRONIC H 100 H Objem l Výkon W Napětí V Doba ohřevu ( T= 45 C) h, min. 1,25 2,15 2,50 3,29 3,06 3,52 Max. provozní teplota C Tepelné ztráty kwh/24h 0,96 1,48 1,65 1,7 1,48 1,65 Max. provozní tlak bar Hmotnost kg TI TRONIC TI TRONIC TI TRONIC TI TRONIC TI TRONIC TI TRONIC H 100 H a mm b mm c mm d mm e mm y mm z mm TI TRONIC 50 TI TRONIC 80 TI TRONIC 100 TI TRONIC 120 TI TRONIC 80 H TI TRONIC 100 H OBJEDNACÍ KÓD b a y e 100 LEGENDA E Vstup studené vody G 1/2 U Výstup teplé vody G 1/2 14

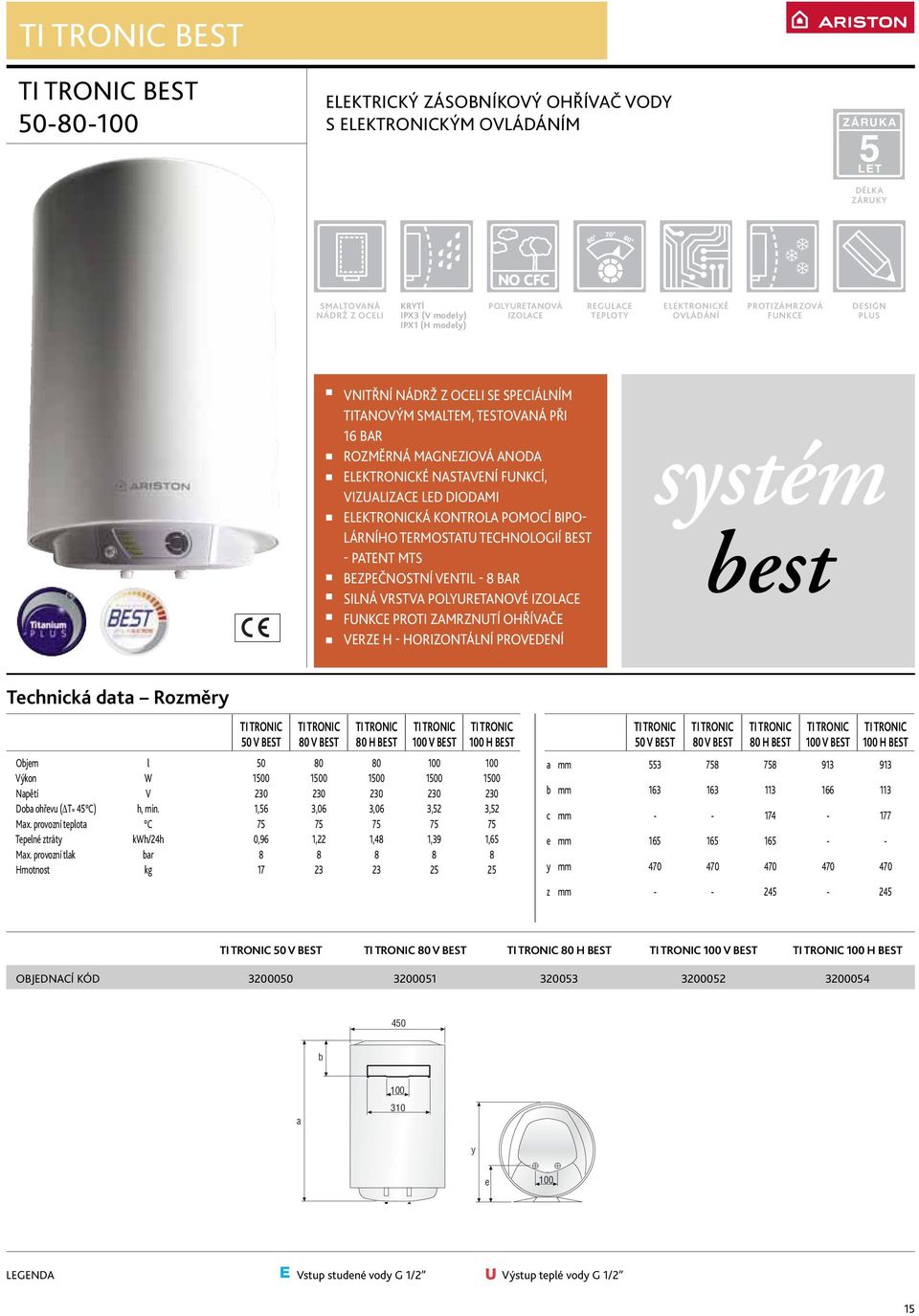

14 TI TRONIC BEST TI TRONIC BEST ELEKTRICKÝ ZÁSOBNÍKOVÝ OHŘÍVAČ VODY S ELEKTRONICKÝM OVLÁDÁNÍM 5 LET NÁDRŽ Z OCELI KRYTÍ IPX3 (V modely) IPX1 (H modely) REGULACE TEPLOTY ELEKTRONICKÉ OVLÁDÁNÍ PROTIZÁMRZOVÁ FUNKCE DESIGN PLUS VNITŘNÍ NÁDRŽ Z OCELI SE SPECIÁLNÍM TITANOVÝM SMALTEM, TESTOVANÁ PŘI 16 BAR ROZMĚRNÁ MAGNEZIOVÁ ANODA ELEKTRONICKÉ NASTAVENÍ FUNKCÍ, VIZUALIZACE LED DIODAMI ELEKTRONICKÁ KONTROLA POMOCÍ BIPO- LÁRNÍHO TERMOSTATU TECHNOLOGIÍ BEST - PATENT MTS BEZPEČNOSTNÍ VENTIL - 8 BAR SILNÁ VRSTVA POLYURETANOVÉ FUNKCE PROTI ZAMRZNUTÍ OHŘÍVAČE VERZE H - HORIZONTÁLNÍ PROVEDENÍ systém best TI TRONIC TI TRONIC TI TRONIC TI TRONIC TI TRONIC 50 V BEST 80 V BEST 80 H BEST 100 V BEST 100 H BEST Objem l Výkon W Napětí V Doba ohřevu ( T= 45 C) h, min. 1,56 3,06 3,06 3,52 3,52 Max. provozní teplota C Tepelné ztráty kwh/24h 0,96 1,22 1,48 1,39 1,65 Max. provozní tlak bar Hmotnost kg TI TRONIC TI TRONIC TI TRONIC TI TRONIC TI TRONIC 50 V BEST 80 V BEST 80 H BEST 100 V BEST 100 H BEST a mm b mm c mm e mm y mm z mm TI TRONIC 50 V BEST TI TRONIC 80 V BEST TI TRONIC 80 H BEST TI TRONIC 100 V BEST TI TRONIC 100 H BEST OBJEDNACÍ KÓD b a y e 100 LEGENDA E Vstup studené vody G 1/2 U Výstup teplé vody G 1/2 15

15 TI TECH BIG CAPACITY TI 150 TI 200 ELEKTRICKÉ ZÁSOBNÍKOVÉ OHŘÍVAČE VODY 5 LET NÁDRŽ Z OCELI KRYTÍ IP24 REGULACE TEPLOTY TITANOVÝ SMALT VYPALOVANÝ PŘI 850 C 5 LET NA NÁDRŽ MAGNÉZIOVÁ ANODA PROTI KOROZI TERMOSTAT CHRÁNÍCÍ PROTI PŘEHŘÁTÍ OHŘÍVAČE VYSOKOKVALITNÍ BEZ CFC BEZPEČNOSTNÍ VENTIL 8 BAR TOPNÉ TĚLESO S OCHRANOU PROTI USAZOVÁNÍ VODNÍHO KAMENE velký objem TI 150 / L TI 200 / L TI 150 / L TI 200 / L Objem l Výkon W Napětí V Doba ohřevu ( T= 45 C) h, min. 3,45 4,15 Max. provozní teplota C Tepelné ztráty kwh/24 h 1,65 1,75 Max. provozní tlak bar 8 8 Hmotnost kg a mm b mm c mm d mm f mm g mm h mm TI 150 / L TI 200 / L OBJEDNACÍ KÓD LEGENDA 16 E Vstup studené vody G 3/4 U Výstup teplé vody G 3/4

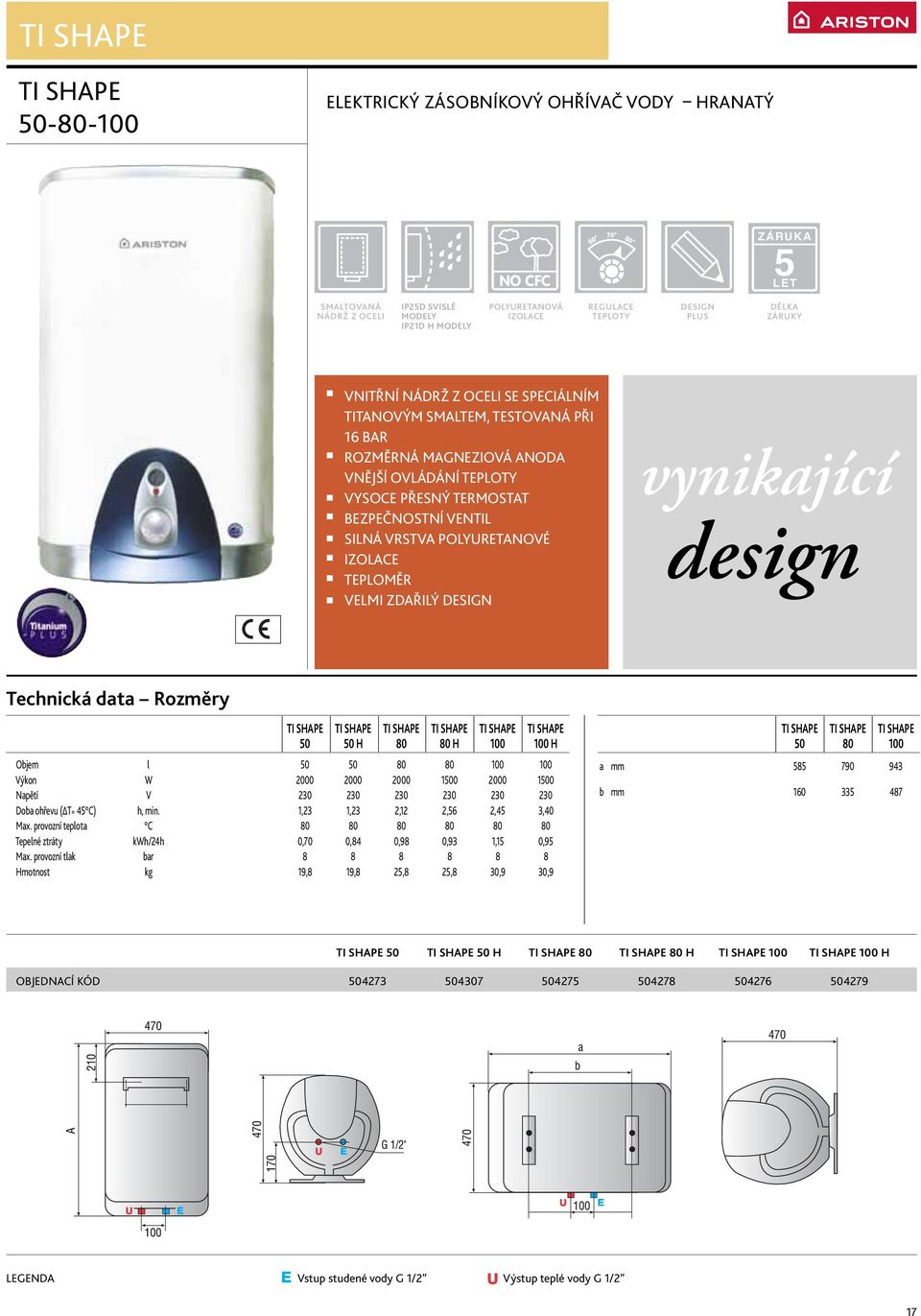

16 TI SHAPE TI SHAPE ELEKTRICKÝ ZÁSOBNÍKOVÝ OHŘÍVAČ VODY HRANATÝ 5 LET NÁDRŽ Z OCELI IP25D SVISLÉ MODELY IP21D H MODELY REGULACE TEPLOTY DESIGN PLUS VNITŘNÍ NÁDRŽ Z OCELI SE SPECIÁLNÍM TITANOVÝM SMALTEM, TESTOVANÁ PŘI 16 BAR ROZMĚRNÁ MAGNEZIOVÁ ANODA VNĚJŠÍ OVLÁDÁNÍ TEPLOTY VYSOCE PŘESNÝ TERMOSTAT BEZPEČNOSTNÍ VENTIL SILNÁ VRSTVA POLYURETANOVÉ TEPLOMĚR VELMI ZDAŘILÝ DESIGN vynikající design TI SHAPE TI SHAPE TI SHAPE TI SHAPE TI SHAPE TI SHAPE H H H Objem l Výkon W Napětí V Doba ohřevu ( T= 45 C) h, min. 1,23 1,23 2,12 2,56 2,45 3,40 Max. provozní teplota C Tepelné ztráty kwh/24h 0,70 0,84 0,98 0,93 1,15 0,95 Max. provozní tlak bar Hmotnost kg 19,8 19,8 25,8 25,8 30,9 30,9 TI SHAPE TI SHAPE TI SHAPE a mm b mm TI SHAPE 50 TI SHAPE 50 H TI SHAPE 80 TI SHAPE 80 H TI SHAPE 100 TI SHAPE 100 H OBJEDNACÍ KÓD LEGENDA E Vstup studené vody G 1/2 U Výstup teplé vody G 1/2 17

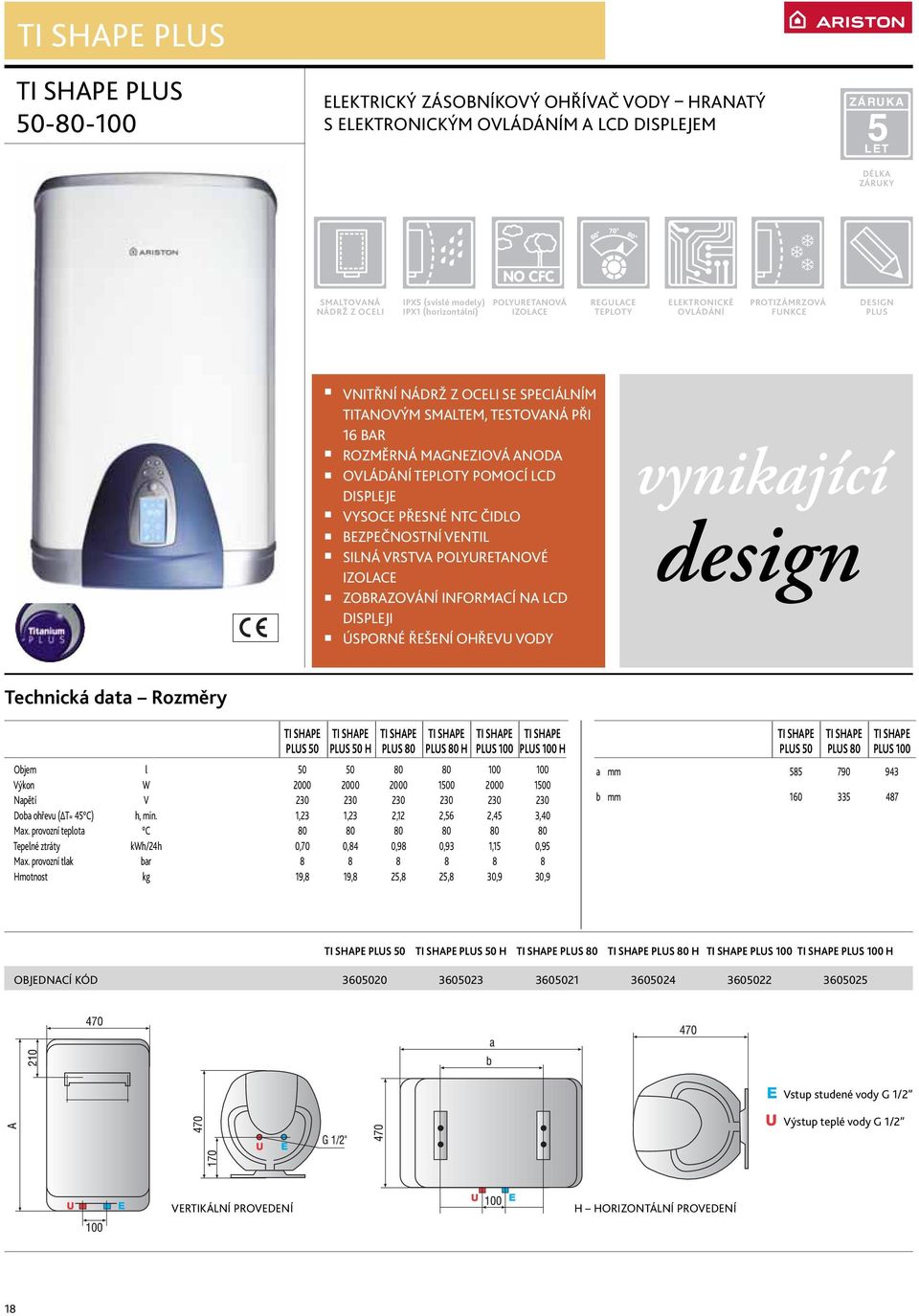

17 TI SHAPE PLUS TI SHAPE PLUS ELEKTRICKÝ ZÁSOBNÍKOVÝ OHŘÍVAČ VODY HRANATÝ S ELEKTRONICKÝM OVLÁDÁNÍM A LCD DISPLEJEM 5 LET NÁDRŽ Z OCELI IPX5 (svislé modely) IPX1 (horizontální) REGULACE TEPLOTY ELEKTRONICKÉ OVLÁDÁNÍ PROTIZÁMRZOVÁ FUNKCE DESIGN PLUS VNITŘNÍ NÁDRŽ Z OCELI SE SPECIÁLNÍM TITANOVÝM SMALTEM, TESTOVANÁ PŘI 16 BAR ROZMĚRNÁ MAGNEZIOVÁ ANODA OVLÁDÁNÍ TEPLOTY POMOCÍ LCD DISPLEJE VYSOCE PŘESNÉ NTC ČIDLO BEZPEČNOSTNÍ VENTIL SILNÁ VRSTVA POLYURETANOVÉ ZOBRAZOVÁNÍ INFORMACÍ NA LCD DISPLEJI ÚSPORNÉ ŘEŠENÍ OHŘEVU VODY vynikající design TI SHAPE TI SHAPE TI SHAPE TI SHAPE TI SHAPE TI SHAPE PLUS 50 PLUS 50 H PLUS 80 PLUS 80 H PLUS 100 PLUS 100 H Objem l Výkon W Napětí V Doba ohřevu ( T= 45 C) h, min. 1,23 1,23 2,12 2,56 2,45 3,40 Max. provozní teplota C Tepelné ztráty kwh/24h 0,70 0,84 0,98 0,93 1,15 0,95 Max. provozní tlak bar Hmotnost kg 19,8 19,8 25,8 25,8 30,9 30,9 TI SHAPE TI SHAPE TI SHAPE PLUS 50 PLUS 80 PLUS 100 a mm b mm TI SHAPE PLUS 50 TI SHAPE PLUS 50 H TI SHAPE PLUS 80 TI SHAPE PLUS 80 H TI SHAPE PLUS 100 TI SHAPE PLUS 100 H OBJEDNACÍ KÓD E Vstup studené vody G 1/2 U Výstup teplé vody G 1/2 VERTIKÁLNÍ PROVEDENÍ H HORIZONTÁLNÍ PROVEDENÍ 18

18 PLATINUM SMALL SI SMALL ELEKTRICKÝ ZÁSOBNÍKOVÝ OHŘÍVAČ VODY l Z NEREZOVÉ OCELI 10 LET NÁDRŽ Z NEREZOVÉ OCELI KRYTÍ IP25 REGULACE TEPLOTY DESIGN PLUS US spodní provedení NÁDRŽ Z NEREZOVÉ OCELI NENÁROČNÝ NA ÚDRŽBU VYNIKAJÍCÍ ZPRACOVÁNÍ MAXIMÁLNÍ ODOLNOST PROTI KOROZI A USAZOVÁNÍ VODNÍHO KAMENE MAXIMÁLNÍ HYGIENA VNĚJŠÍ OVLÁDÁNÍ TEPLOTY 1/2 PŘIPOJOVACÍ ROZMĚRY NÍZKÁ HMOTNOST OHŘÍVAČ VČETNĚ PŘIPOJOVACÍHO KABELU 10 LET!!! dlouhá životnost SI SI SI SI SI 10 V 10 V US 15 V 15 V US 30 V Objem l Výkon W Napětí V Doba ohřevu ( T= 45 C) h, min. 0,10 0,17 0,25 0,25 0,50 Max. provozní teplota C Tepelné ztráty kwh/24h 0,44 0,99 0,45 1,14 0,61 Max. provozní tlak bar 6,5 6,5 6,5 6,5 6,5 Hmotnost kg 6 6 6,5 6,5 8,02 SI SI SI SI SI 10 V 10 V US 15 V 15 V US 30 V a mm b mm c mm SI 10 V SI 10 V US SI 15 V SI 15 V US SI 30 V OBJEDNACÍ KÓD LEGENDA E Vstup studené vody G 1/2 U Výstup teplé vody G 1/2 19

19 PLATINUM SI ELEKTRICKÝ ZÁSOBNÍKOVÝ OHŘÍVAČ VODY Z NEREZOVÉ OCELI NÁDRŽ Z NEREZOVÉ OCELI KRYTÍ IP25D REGULACE TEPLOTY DESIGN PLUS NÁDRŽ Z NEREZOVÉ OCELI NENÁROČNÝ NA ÚDRŽBU VYNIKAJÍCÍ ZPRACOVÁNÍ MAXIMÁLNÍ ODOLNOST PROTI KOROZI A USAZOVÁNÍ VODNÍHO KAMENE MAXIMÁLNÍ HYGIENA VNĚJŠÍ OVLÁDÁNÍ TEPLOTY 1/2 PŘIPOJOVACÍ ROZMĚRY NÍZKÁ HMOTNOST OHŘÍVAČ VČETNĚ PŘIPOJOVACÍHO KABELU 10 LET!!! dlouhá životnost SI SI SI SI SI 50 V 80 V 100 V 120 V 150 V Objem l Výkon W Napětí V Doba ohřevu ( T= 45 C) h, min. 1,27 2,19 2,54 2,47 3,29 Max. provozní teplota C Tepelné ztráty kwh/24h 0,95 1,29 1,67 2,00 2,40 Max. provozní tlak bar 6,5 6,5 6,5 6,5 6,5 Hmotnost kg 12,65 19,05 19,05 21,55 27,85 SI SI SI SI SI 50 V 80 V 100 V 120 V 150 V a mm SI 50 V SI 80 V SI 100 V SI 120 V SI 150 V OBJEDNACÍ KÓD a LEGENDA E Vstup studené vody 1/2 U Výstup teplé vody 1/2 20

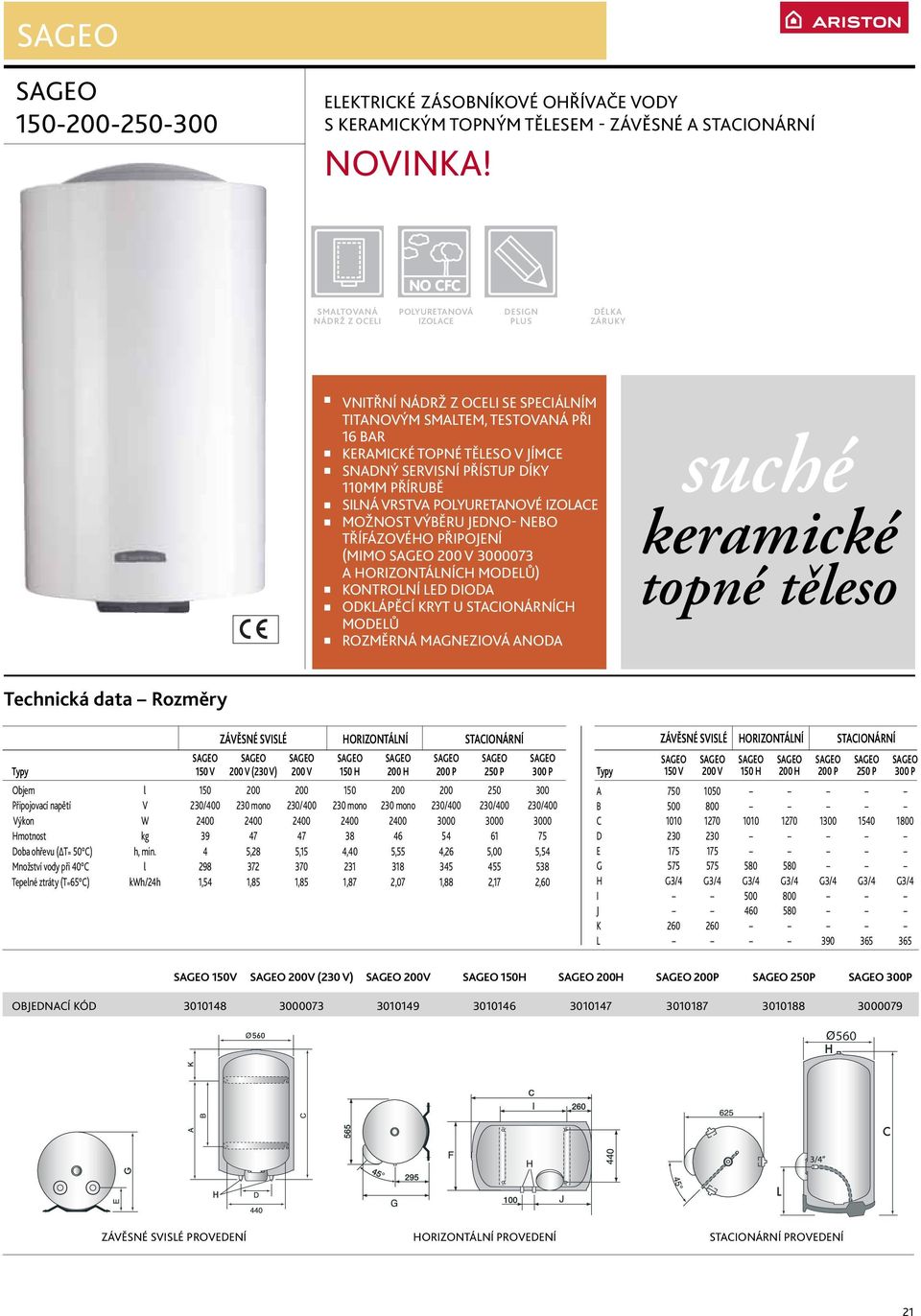

20 SAGEO SAGEO ELEKTRICKÉ ZÁSOBNÍKOVÉ OHŘÍVAČE VODY S KERAMICKÝM TOPNÝM TĚLESEM - ZÁVĚSNÉ A STACIONÁRNÍ NOVINKA! NÁDRŽ Z OCELI DESIGN PLUS VNITŘNÍ NÁDRŽ Z OCELI SE SPECIÁLNÍM TITANOVÝM SMALTEM, TESTOVANÁ PŘI 16 BAR KERAMICKÉ TOPNÉ TĚLESO V JÍMCE SNADNÝ SERVISNÍ PŘÍSTUP DÍKY 110MM PŘÍRUBĚ SILNÁ VRSTVA POLYURETANOVÉ MOŽNOST VÝBĚRU JEDNO- NEBO TŘÍFÁZOVÉHO PŘIPOJENÍ (MIMO SAGEO 200 V A HORIZONTÁLNÍCH MODELŮ) KONTROLNÍ LED DIODA ODKLÁPĚCÍ KRYT U STACIONÁRNÍCH MODELŮ ROZMĚRNÁ MAGNEZIOVÁ ANODA suché keramické topné těleso ZÁVĚSNÉ SVISLÉ HORIZONTÁLNÍ STACIONÁRNÍ SAGEO SAGEO SAGEO SAGEO SAGEO SAGEO SAGEO SAGEO Typy 150 V 200 V (230 V) 200 V 150 H 200 H 200 P 250 P 300 P Objem l Připojovací napětí V 230/ mono 230/ mono 230 mono 230/ / /400 Výkon W Hmotnost kg Doba ohřevu ( T= 50 C) h, min. 4 5,28 5,15 4,40 5,55 4,26 5,00 5,54 Množství vody při 40 C l Tepelné ztráty (T=65 C) kwh/24h 1,54 1,85 1,85 1,87 2,07 1,88 2,17 2,60 ZÁVĚSNÉ SVISLÉ HORIZONTÁLNÍ STACIONÁRNÍ SAGEO SAGEO SAGEO SAGEO SAGEO SAGEO SAGEO Typy 150 V 200 V 150 H 200 H 200 P 250 P 300 P A B C D E G H G3/4 G3/4 G3/4 G3/4 G3/4 G3/4 G3/4 I J K L SAGEO 150V SAGEO 200V (230 V) SAGEO 200V SAGEO 150H SAGEO 200H SAGEO 200P SAGEO 250P SAGEO 300P OBJEDNACÍ KÓD ZÁVĚSNÉ SVISLÉ PROVEDENÍ HORIZONTÁLNÍ PROVEDENÍ STACIONÁRNÍ PROVEDENÍ 21

21 TI TRONIC KOMBI TI TRONIC KOMBI ZÁSOBNÍKOVÝ OHŘÍVAČ VODY - KOMBINOVANÝ 5 LET OCELOVÁ NÁDRŽ KRYTÍ IPX3 BEZ CFC REGULACE TEPLOTY VODY DESIGN PLUS VNITŘNÍ NÁDRŽ Z OCELI SE SPECIÁLNÍM TITANOVÝM SMALTEM, TESTOVANÁ PŘI 16 BAR ROZMĚRNÁ MAGNEZIOVÁ ANODA BIPOLÁRNÍ TERMOSTAT VNĚJŠÍ OVLÁDÁNÍ TEPLOTY BEZPEČNOSTNÍ VENTIL 8 BAR TEPLOMĚR TOPNÉ TĚLESO S OCHRANOU PROTI USAZOVÁNÍ VODNÍHO KAMENE více výkonu kombi TI TRONIC TI TRONIC TI TRONIC TI TRONIC 80 V TD 80 V TS 100 V TD 100 V TS Objem l Výkon W Napětí V Doba ohřevu ( T= 45 C) h, min. 2,17 2,17 2,52 2,52 Max. provozní teplota C Tepelné ztráty kwh/24h 1,22 1,22 1,39 1,39 Max. provozní tlak bar Hmotnost kg TI TRONIC TI TRONIC TI TRONIC TI TRONIC 80 V TD 80 V TS 100 V TD 100 V TS a mm b mm c mm d mm e mm y mm z mm TI TRONIC 80 V TD TI TRONIC 80 V TS TI TRONIC 100 V TD TI TRONIC 100 V TS OBJEDNACÍ KÓD b TD pravostranná verze TS levostranná verze a d y e 100 LEGENDA E Vstup studené vody G 1/2 U Výstup teplé vody G 1/2 22

22 TI TECH BIG CAPACITY KOMBI TI 120 TS/C, TI 150 TS/C TI 200 TS/C ELEKTRICKÉ ZÁSOBNÍKOVÉ OHŘÍVAČE VODY KOMBINOVANÉ 5 LET NÁDRŽ Z OCELI KRYTÍ IP24 REGULACE TEPLOTY TITANOVÝ SMALT VYPALOVANÝ PŘI 850 C 5 LET NA NÁDRŽ MAGNÉZIOVÁ ANODA PROTI KOROZI TERMOSTAT CHRÁNÍCÍ PROTI PŘEHŘÁTÍ OHŘÍVAČE VYSOKOKVALITNÍ BEZ CFC BEZPEČNOSTNÍ VENTIL 8 BAR TS LEVOSTRANNÉ PŘIPOJENÍ NA OKRUH ÚT velký objem kombi TI 120 TS/C TI 150 TS/C TI 200 TS/C TI 120 TS/C TI 150 TS/C TI 200 TS/C Objem l Výkon W Napětí V Doba ohřevu ( T= 45 C) h, min. 3,20 3,45 4,15 Max. provozní teplota C Tepelné ztráty kwh/24 h 1,6 1,65 1,75 Max. provozní tlak bar Hmotnost kg a mm b mm c mm d mm e mm f mm g mm h mm i mm l mm TI 120 TS/C TI 150 TS/C TI 200 TS/C OBJEDNACÍ KÓD LEGENDA E Vstup studené vody 3/4 U Výstup teplé vody 3/

23 BDR KOMBI BDR KOMBI KOMBINOVANÝ DVOUPLÁŠŤOVÝ OHŘÍVAČ VODY S VYSOKOU FLEXIBILITOU INSTALACE. MOŽNOST SVISLÉ, VODOROVNÉ NEBO STACIONÁRNÍ INSTALACE U KAŽDÉHO TYPU! 5 LET OCELOVÁ NÁDRŽ KRYTÍ IP25D OHŘEV VODY POMOCÍ DVOUPLÁŠŤOVÉHO SYSTÉMU OMEZUJE MOŽNOST TVORBY VODNÍHO KAMENE PERFEKTNÍ S MINIMÁLNÍMI TEPELNÝMI ZTRÁTAMI VYSOKÁ FLEXIBILITA INSTALACE DÍKY MOŽNOSTI NAPOJENÍ PRIMÁRNÍHO OKRUHU Z OBOU STRAN PŘIPOJENÍ TEPLÉ A STUDENÉ VODY VE SPODNÍ ČÁSTI OCHRANA NÁDRŽE SMALTEM VYPALOVANÝM PŘI 850 C ROZMĚRNÁ MAGNEZIOVÁ ANODA SNÍMATELNÁ INSPEKČNÍ PŘÍRUBA O Ø 75 MM BDR 120 BDR 150 BDR 200 velká variabilita instalace kombi BDR 120 BDR 150 BDR 200 Objem l Napětí V Doba ohřevu na 60 C( T 45 C) h,min 4,25 5,30 4,25 Max. teplota C Max. výkon* ( T=35 C) kw 18,1 18,1 18,1 Tepelné ztráty kwh/24h 1,3 1,87 2,25 Max. povozní tlak bar Hmotnost kg *Při teplotě topné vody = 80 C - *Průtok topného okruhu 2 m 3 /h a mm b mm c mm d mm e mm f mm g mm NOŽIČKY BDR 120 BDR 150 BDR 200 OBJEDNACÍ KÓD LEGENDA E Vstup studené vody G 3/4 U Výstup teplé vody G 3/4 Recirkulace G 3/4 R Topný okruh zpátečka G 1 1/4 M Vstup topného okruhu G 1 1/

24 BDR BDR NEPŘÍMO OHŘÍVANÝ ZÁSOBNÍK VODY S VYSOKOU FLEXIBILITOU INSTALACE MOŽNOST SVISLÉ, VODOROVNÉ NEBO STACIONÁRNÍ INSTALACE U KAŽDÉHO TYPU! 5 LET OCELOVÁ NÁDRŽ KRYTÍ IP25D OHŘEV VODY POMOCÍ DVOUPLÁŠŤOVÉHO SYSTÉMU OMEZUJE MOŽNOST TVORBY VODNÍHO KAMENE PERFEKTNÍ S MINIMÁLNÍMI TEPELNÝMI ZTRÁTAMI VYSOKÁ FLEXIBILITA INSTALACE DÍKY MOŽNOSTI NAPOJENÍ PRIMÁRNÍHO OKRUHU Z OBOU STRAN PŘIPOJENÍ TEPLÉ A STUDENÉ VODY VE SPODNÍ ČÁSTI OCHRANA NÁDRŽE SMALTEM VYPALOVANÝM PŘI 850 C ROZMĚRNÁ MAGNEZIOVÁ ANODA SNÍMATELNÁ INSPEKČNÍ PŘÍRUBA O Ø 75 MM BDR 80 BDR 100 BDR 120 BDR 150 BDR 200 velká variabilita instalace BDR 80 BDR 100 BDR 120 BDR 150 BDR 200 Objem l Množství TUV* ( T=35 k) l/h Max. výkon* ( T=35 k) kw 12,3 14, ,6 24,1 Množství TUV* ( T=50 k) l/h Max. výkon* ( T=50 k) kw 7,7 10, ,1 Odběr v prvních 10 min.* ( T=35 k) l Tepelné ztráty kwh/24h 0,9 1,08 1,3 1,87 2,25 Max. povozní tlak bar Hmotnost kg Při teplotě topné vody = 80 C - *Průtok topného okruhu 2 m3/h a mm b mm c mm d mm e mm f mm g mm NOŽIČKY BDR 80 BDR 100 BDR 120 BDR 150 BDR 200 OBJEDNACÍ KÓD LEGENDA 25 E R Vstup studené vody G 3/4 U Výstup teplé vody G 3/4 Topný okruh - zpátečka G 1 1/4 M Vstup topného okruhu G 1 1/4 Recirkulace G 3/4 25

25 BRDN-BRGN BRDN-BRGN ZÁVĚSNÝ NEPŘÍMO OHŘÍVANÝ ZÁSOBNÍK TUV S TOPNÝM HADEM 5 LET NÁDRŽ Z OCELI KRYTÍ IP24 INSPEKČNÍ PŘÍRUBA VÝMĚNÍK UMÍSTĚNÝ VE SPODNÍ ČÁSTI ZÁSOBNÍKU ZAJIŠŤUJE ROVNOMĚRNÝ A RYCHLÝ OHŘEV PŘIPOJENÍ TUV VE SPODNÍ ČÁSTI OHŘÍVAČE PŘIPOJENÍ PRIMÁRNÍHO (TOPNÉHO) OKRUHU BOČNĚ ZPRAVA (BRDN) NEBO ZLEVA (BRGN) OCHRANA NÁDRŽE SMALTEM VYPALOVANÝM PŘI 850 C PŘÍPRAVA NA RECIRKULACI AKTIVNÍ TITANOVÁ ANODA PRO TECH PROTI KOROZI pravé nebo levé připojení BRDN 75 DX BRDN 100 DX BRDN 150 DX BRDN 200 DX BRGN 75 SX BRGN 100 SX BRGN 150 SX BRGN 200 SX Objem l Teplosměnná plocha m 2 0,56 0,62 0,75 0,75 Množství TUV* ( T=35 C) l/h Max. výkon* ( T=35 C) kw 22 21,3 25,9 25,9 Množství TUV* ( T=50 C) l/h Maximální výkon* ( T=50 C) kw 16,7 16,2 19,8 19,8 Odběr v prvních 10 min.* ( T=35 C) l Tlaková ztráta výměníku* mbar Tepelné ztráty kwh/24h 1,1 1,3 1,5 1,8 Max. povozní tlak bar Hmotnost kg ,5 50 Při teplotě topné vody = 80 C - *Průtok topného okruhu 2 m3/h BRDN 75 DX BRDN 100 DX BRDN 150 DX BRDN 200 DX BRDN 75 DX BRDN 100 DX BRDN 150 DX BRDN 200 DX a mm b mm c mm d mm e mm f mm g mm h mm i mm j mm BRDN 75 DX BRDN 100 DX BRDN 150 DX BRDN 200 DX BRGN 75 SX BRGN 100 SX BRGN 150 SX BRGN 200 SX PRO TECH PRO TECH PRO TECH PRO TECH PRO TECH PRO TECH PRO TECH PRO TECH OBJEDNACÍ KÓD BRDN BRGN BRDN připojení zprava BRGN připojení zleva LEGENDA E Vstup studené vody G 3/4 U Výstup teplé vody G 3/4 Recirkulace G 3/4 R Topný okruh - zpátečka G 3/4 M Vstup topného okruhu G 3/

26 BACD BACD STACIONÁRNÍ ZÁSOBNÍKY TUV S TOPNÝM HADEM - HORNÍ PŘIPOJENÍ, K NÁSTĚNNÝM KOTLŮM 5 LET NÁDRŽ Z OCELI KRYTÍ IPX1 JEDNODUCHÉ PŘIPOJENÍ NA VŠECHNY TYPY NÁSTĚNNÝCH KOTLŮ DÍKY PŘIPOJOVACÍM ŠROUBENÍM V HORNÍ ČÁSTI VÝMĚNÍK UMÍSTĚNÝ VE SPODNÍ ČÁSTI ZÁSOBNÍKU ZAJIŠŤUJE ROVNOMĚRNÝ A RYCHLÝ OHŘEV VYSOKÝ VÝKON A ÚČINNOST VÝMĚNÍKU OCHRANA PROTI KOROZI POMOCÍ MAGNEZIOVÉ (MG) NEBO AKTIVNÍ TITANOVÉ ANODY (PROTECH) kombinace se závěsným kotlem BACD BACD Objem l Teplosměnná plocha m Množství TUV* ( T=35 k) l/h Průtok topného okruhu 1 m 3 min Průtok topného okruhu 3 m 3 min Průtok topného okruhu 5 m 3 min Maximální výkon* ( T=35 k) kw Tlakové ztráty Průtok topného okruhu 1 m 3 mbar Průtok topného okruhu 3 m 3 mbar Průtok topného okruhu 5 m 3 mbar Tepelné ztráty kwh/24h 1,5 1,7 Max. povozní tlak bar Hmotnost kg Při teplotě topné vody = 80 C - *Průtok topného okruhu 2 m3/h BACD BACD a mm b mm BACD 120 MG BACD 150 MG BACD 120 PROTECH BACD 150 PROTECH OBJEDNACÍ KÓD LEGENDA E Vstup studené vody G 3/4 U Výstup teplé vody G 3/4 R Topný okruh - zpátečka G 3/4 M Vstup topného okruhu G 3/4 S 27 Recirkulace G 3/4 Vypouštěcí otvor G 3/4 27

27 BST BST STACIONÁRNÍ NEPŘÍMO OHŘÍVANÝ ZÁSOBNÍK TUV S TOPNÝM HADEM 5 LET NÁDRŽ Z OCELI KRYTÍ IPX4 VÝMĚNÍK UMÍSTĚNÝ VE SPODNÍ ČÁSTI ZÁSOBNÍKU ZAJIŠŤUJE ROVNOMĚRNÝ A RYCHLÝ OHŘEV PŘIPOJENÍ TEPLÉ A STUDENÉ VODY V HORNÍ ČÁSTI ZÁSOBNÍKU PŘIPOJENÍ PRIMÁRNÍHO OKRUHU V ZADNÍ ČÁSTI ZÁSOBNÍKU OCHRANA NÁDRŽE SMALTEM VYPALOVANÝM PŘI 850 C AKTIVNÍ TITANOVÁ ANODA PRO TECH PROTI KOROZI stacionární provedení BST 100 BST 125 BST 150 PRO TECH PRO TECH PRO TECH Objem l Teplosměnná plocha m 2 0,75 0,75 1 Množství TUV* ( T=35 k) l/h Maximální výkon* ( T=35 k) kw 26,6 26,6 36,3 Množství TUV* ( T=50 k) l/h Maximální výkon* ( T=50 k) kw 20,3 20,3 27,7 Odběr v prvních 10 min.* ( T=35 k) l Tepelné ztráty výměníku* mbar Tepelné ztráty** kwh/24h 1,3 1,5 1,6 Max. povozní tlak bar Hmotnost kg ,7 Při teplotě topné vody = 80 C - *Průtok topného okruhu 2 m3/h - ** Průtok topného okruhu 3 m3/h BST 100 BST 125 BST 150 PRO TECH PRO TECH PRO TECH a mm b mm c mm d mm BST 100 PRO TECH BST 125 PRO TECH BST 150 PRO TECH OBJEDNACÍ KÓD LEGENDA E Vstup studené vody G 3/4 U Výstup teplé vody G 3/4 S Vypouštěcí otvor G 3/4 R Topný okruh - zpátečka G 3/4 M Vstup topného okruhu G 3/

28 BS1S BS1S STACIONÁRNÍ NEPŘÍMO OHŘÍVANÝ ZÁSOBNÍK TUV S JEDNÍM TOPNÝM HADEM 5 LET NÁDRŽ Z OCELI KRYTÍ IP24 INSPEKČNÍ PŘÍRUBA VÝMĚNÍK UMÍSTĚNÝ VE SPODNÍ ČÁSTI ZÁSOBNÍKU ZAJIŠŤUJE ROVNOMĚRNÝ A RYCHLÝ OHŘEV VYSOKÝ VÝKON VÝMĚNÍKU PŘI OPTIMÁLNÍ ÚČINNOSTI PŘIPOJENÍ TEPLÉ, STUDENÉ VODY A PRIMÁRNÍHO OKRUHU V ZADNÍ ČÁSTI SNADNÝ PŘÍSTUP DO NÁDRŽE POMOCÍ ČELNÍ PŘÍRUBY O PRŮMĚRU 110 MM (MIMO 150 l) PŘÍPRAVA NA TERMOSTAT A RECIRKULACI REGULOVATELNÉ NOŽIČKY ROZMĚRNÁ MAGNEZIOVÁ ANODA jeden výměník BS1S BS1S BS1S BS1S BS1S Objem l Teplosměnná plocha m 2 1 1, ,5 Množství TUV* ( T=35 k) Průtok topného okruhu 1 m 3 /h l/h Průtok topného okruhu 3 m 3 /h l/h Průtok topného okruhu 5 m 3 /h l/h Maximální výkon* ( T=35 k) kw 30,1 50,4 51,8 51,8 62,1 Tlakové ztráty Průtok topného okruhu 1 m 3 /h mbar Průtok topného okruhu 3 m 3 /h mbar Průtok topného okruhu 5 m 3 /h mbar Doba ohřevu* ( T=35 k) Průtok topného okruhu 1 m 3 /h min Průtok topného okruhu 3 m 3 /h min Průtok topného okruhu 5 m 3 /h min Tepelné ztráty kwh/24h 1,6 2,1 2,5 2,7 2,7 Max. povozní tlak bar Hmotnost kg Při teplotě topné vody = 80 C - *Průtok topného okruhu 2 m3/h BS1S BS1S BS1S BS1S BS1S a mm b mm c mm d mm e mm f mm g mm BS1S 150 BS1S 200 BS1S 300 BS1S 400 BS1S 500 OBJEDNACÍ KÓD LEGEND E Vstup studené vody G 1 U Výstup teplé vody G 1 R Topný okruh - zpátečka G 1 M Vstup topného okruhu G 1 29 Recirkulace G 3/4 29

29 BS2S BS2S STACIONÁRNÍ NEPŘÍMO OHŘÍVANÝ ZÁSOBNÍK TUV S DVOJITÝM TOPNÝM HADEM 5 LET NÁDRŽ Z OCELI KRYTÍ IP24 INSPEKČNÍ PŘÍRUBA VÝMĚNÍK UMÍSTĚNÝ VE SPODNÍ ČÁSTI ZÁSOBNÍKU ZAJIŠŤUJE ROVNOMĚRNÝ A RYCHLÝ OHŘEV VYSOKÝ VÝKON VÝMĚNÍKU PŘI OPTIMÁLNÍ ÚČINNOSTI PŘIPOJENÍ TEPLÉ, STUDENÉ VODY A PRIMÁRNÍHO OKRUHU V ZADNÍ ČÁSTI SNADNÝ PŘÍSTUP DO NÁDRŽE POMOCÍ ČELNÍ PŘÍRUBY O PRŮMĚRU 110 MM (MIMO 150 l) PŘÍPRAVA NA TERMOSTAT A RECIRKULACI REGULOVATELNÉ NOŽIČKY ROZMĚRNÁ MAGNEZIOVÁ ANODA dva výměníky BS2S 200 BS2S 300 BS2S 400 BS2S 500 Conditions Objem l Teplosměnná plocha m 2 0,85 0,85 2 0,9 2 0,9 2,5 1,3 Množství TUV* ( T=35 k) Průtok topného okruhu 1 m 3 /h l/h Průtok topného okruhu 3 m 3 /h l/h Průtok topného okruhu 5 m 3 /h l/h Maximální výkon* ( T=35 k) kw ,8 28,7 51,8 28,7 62,1 37,3 Tlakové ztráty Průtok topného okruhu 1 m 3 /h mbar Průtok topného okruhu 3 m 3 /h mbar Průtok topného okruhu 5 m 3 /h mbar Doba ohřevu* ( T=35 k) Průtok topného okruhu 1 m 3 /h min Průtok topného okruhu 3 m 3 /h min Průtok topného okruhu 5 m 3 /h min Tepelné ztráty kwh/24h 2,1 2,7 2,8 2,9 Max. povozní tlak bar Hmotnost kg Při teplotě topné vody = 80 C - *Průtok topného okruhu 2 m3/h BS2S BS2S BS2S BS2S a mm b mm c mm d mm e mm f mm g mm h mm i mm j mm BS2S 200 BS2S 300 BS2S 400 BS2S 500 OBJEDNACÍ KÓD LEGENDA E Vstup studené vody G 1 U Výstup teplé vody G 1 Recirkulace G 3/4 RS Solární okruh - zpátečka G 1 R Topný okruh - zpátečka G 1 M Vstup topného okruhu G 1 MS Vstup ze solárního okruhu G

30 ARISTON V CA ARISTON V CA NÁSTĚNNÉ PLYNOVÉ ZÁSOBNÍKOVÉ OHŘÍVAČE VODY S ODTAHEM SPALIN DO KOMÍNA 3 ROKY NÁDRŽ Z OCELI REGULACE TEPLOTY VODY VYSOKÁ BEZPEČNOST PROVOZU EXTRA SILNÁ OCELOVÁ NÁDRŽ SE SMALTEM VYPALOVANÝM PŘI 850 C PIEZOELEKTRICKÉ ZAPALOVÁNÍ PLYNOVÁ ARMATURA SE TŘEMI POJISTKAMI NENÍ NUTNÉ EL. PŘIPOJENÍ ROZMĚRNÁ MAGNEZIOVÁ ANODA odtah do komína 50 V CA 80 V CA 100 V CA 120 V CA 50 V CA 80 V CA 100 V CA 120 V CA Objem l Příkon kw 3,5 5,2 5,2 6,8 Výkon kw 2,95 4,4 4,4 5,8 Doba ohřevu ( T= 45 C) h, min. 1,01 1,0 1,17 5,8 Množství 40 C vody v první hod. l Spotřeba ZP m 3 /h 0,370 0,550 0,550 0,720 Spotřeba PB Kg/h 0,275 0,410 0,410 0,486 Max. povozní tlak bar Hmotnost kg a mm b mm 360 max. 305 max. 315 max. 495 max. 50 V CA 80 V CA 100 V CA 120 V CA OBJEDNACÍ KÓD F F 255 b max 150 min. G 3/4" c 310 max d a G 3/4" 100 E U G G 115 LEGENDA E Vstup studené vody G 1/2 U Výstup teplé vody G 1/2 G Přívod plynu G 1/2 F Odkouření Ø 81 mm 31

31 ARISTON V CA-E ARISTON V CA-E NÁSTĚNNÉ PLYNOVÉ ZÁSOBNÍKOVÉ OHŘÍVAČE VODY S ODTAHEM SPALIN DO KOMÍNA S ELEKTRONICKÝM ZAPALOVÁNÍM 3 ROKY NÁDRŽ Z OCELI REGULACE TEPLOTY VODY ELEKTRONICKÉ OVLÁDÁNÍ VÝRAZNÁ ÚSPORA PLYNU SNADNÉ OVLÁDÁNÍ VYSOKÁ BEZPEČNOST PROVOZU MOŽNOST PŘIPOJENÍ SPÍNACÍCH HODIN ELEKTRONICKÉ ZAPALOVÁNÍ BEZ PILOTNÍHO PLAMÍNKU PŘEHLEDNÝ OVLÁDACÍ PANEL ROZMĚRNÁ MAGNEZIOVÁ ANODA elektronické zapalování 50 V CA-E 80 V CA-E 100 V CA-E 120 V CA-E 50 V CA-E 80 V CA-E 100 V CA-E 120 V CA-E Objem l Příkon kw 3,5 5,2 5,2 6,2 Výkon kw 3,1 4,5 4,5 5,4 Doba ohřevu ( T= 45 C) h, min Množství 40 C vody v první hod. l Max. povozní tlak bar Hmotnost kg ,5 40 a mm b mm c mm d mm V CA-E 80 V CA-E 100 V CA-E 120 V CA-E OBJEDNACÍ KÓD F int. 255 d a b c 150 min. 310 max E U G max LEGENDA E Vstup studené vody G 3/4 U Výstup teplé vody G 3/4 G Přívod plynu G 1/2 F Odkouření Ø 81 mm 32

32 ARISTON P CA ARISTON P CA STACIONÁRNÍ PLYNOVÉ ZÁSOBNÍKOVÉ OHŘÍVAČE VODY S ODTAHEM SPALIN DO KOMÍNA 3 ROKY NÁDRŽ Z OCELI REGULACE TEPLOTY VODY PIEZOELEKTRICKÉ ZAPALOVÁNÍ EXTRA SILNÁ OCELOVÁ NÁDRŽ SE SMALTEM VYPALOVANÝM PŘI 850 C VELKÉ MNOŽSTVÍ TEPLÉ VODY MOŽNOST KASKÁDOVÉHO USPOŘÁDÁNÍ ROZMĚRNÁ MAGNEZIOVÁ ANODA PLYNOVÁ ARMATURA SE TŘEMI POJISTKAMI množství horké vody 120 P CA 150 P CA 200 P CA 300 P CA 120 P CA 150 P CA 200 P CA 300 P CA Objem l Příkon W Výkon W Doba ohřevu ( T= 45 C) h, min. 1,03 1,13 1,13 1,05 Množství 40 C vody v první hod. l Spotřeba ZP m 3 /h 0,794 0,889 1,069 1,768 Spotřeba PB Kg/h 0,591 0,662 0,795 1,315 Max. povozní tlak bar Hmotnost kg a mm b mm c mm d mm e mm f mm g mm h mm i mm P CA 150 P CA 200 P CA 300 P CA OBJEDNACÍ KÓD f 8 U b c F E F E d P CA f 0 a U b F E d 116 RC S 30 G S/ RC g e a G e G 88 c Anodo Anoda LEGENDA E Vstup studené vody G 3/4 (G 1 300lt) U Výstup teplé vody G 3/4 (G 1 300lt) G Přívod plynu G 1/2 F Odkouření Ø 81mm (P CA 200 Ø 100 mm, P CA 300 Ø 111 mm) S Recirkulace G 3/4 Vypouštěcí otvor G 3/4 33

33 SGA MICRO C 45 SGA MICRO C 45 PLYNOVÝ ZÁSOBNÍKOVÝ NÁSTĚNNÝ OHŘÍVAČ VODY S ODTAHEM SPALIN DO KOMÍNA 3 ROKY NÁDRŽ Z OCELI REGULACE TEPLOTY VODY VYSOKÁ BEZPEČNOST PROVOZU ROZMĚRNÁ MAGNEZIOVÁ ANODA PLYNOVÁ ARMATURA SE TŘEMI POJISTKAMI EXTRA SILNÁ OCELOVÁ NÁDRŽ SE SMALTEM VYPALOVANÝM PŘI 850 C NENÍ NUTNÉ EL. PŘIPOJENÍ řešení se zásobníkem SGA MICRO C 45 SGA MICRO C 45 Objem l 42 Příkon kw 5,2 Výkon kw 4,4 Doba ohřevu vody min. 32 Doba ohřevu vody ( T= 25 C 42 l) min. 18 Množství užit. vody o teplotě 45 C ( T= 30 C ) l/h 126 Množství užit. vody o teplotě 60 C ( T= 45 C ) l/h 84 Spotřeba zemního plynu m3/h 0,55 Spotřeba propanu g/h 410 Max. povozní tlak bar 8 Hmotnost kg 22 a mm 937 b mm 400 c mm 346 SGA MICRO C 45 OBJEDNACÍ KÓD 2073 LEGENDA E Vstup studené vody 1/2 U Výstup teplé vody 1/2 G Vstup plynu 1/2 F Napojení odkouření Ø 81 mm 34

34 ARISTON V FB ARISTON V FB 80 V FB, 100 V FB NÁSTĚNNÉ PLYNOVÉ ZÁSOBNÍKOVÉ OHŘÍVAČE VODY S VYROVNANÝM ODTAHEM SPALIN ("FALEŠNÉ TURBO ) 3 ROKY NÁDRŽ Z OCELI REGULACE TEPLOTY VODY VYSOKÁ BEZPEČNOST PROVOZU EXTRA SILNÁ OCELOVÁ NÁDRŽ SE SMALTEM VYPALOVANÝM PŘI 850 C PIEZOELEKTRICKÉ ZAPALOVÁNÍ PLYNOVÁ ARMATURA SE TŘEMI POJISTKAMI PRO MÍSTA BEZ MOŽNOSTI NAPOJENÍ NA KOMÍN ROZMĚRNÁ MAGNEZIOVÁ ANODA NENÍ NUTNÉ EL. PŘIPOJENÍ vyrovnaný odtah spalin 80 V FB 100 V FB 80 V FB 100 V FB Objem l Příkon W Výkon W Doba ohřevu ( T= 45 C) h, min. 1,24 1,47 Množství 40 C vody v první hod. l Spotřeba ZP m 3 /h 0,350 0,350 Spotřeba PB Kg/h 0,260 0,260 Max. povozní tlak bar 8 8 Hmotnost kg a mm b mm c mm d mm V FB 100 V FB OBJEDNACÍ KÓD max 495 F 255 min 100 c 105 position A 90 b 150 min. 310 max d a 90 position C E G 100 U U 115 position B LEGENDA E Vstup studené vody G 3/4 U Výstup teplé vody G 3/4 G Přívod plynu G 1/2 F Odkouření Ø 81 mm 35

35 ARISTON P FB ARISTON P FB STACIONÁRNÍ PLYNOVÉ ZÁSOBNÍKOVÉ OHŘÍVAČE VODY S VYROVNANÝM ODTAHEM SPALIN ( FALEŠNÉ TURBO ) 3 ROKY NÁDRŽ Z OCELI REGULACE TEPLOTY VODY K DISPOZICI VELKÉ MNOŽSTVÍ TEPLÉ VODY PIEZOELEKTRICKÉ ZAPALOVÁNÍ EXTRA SILNÁ OCELOVÁ NÁDRŽ SE SMALTEM VYPALOVANÝM PŘI 850 C PLYNOVÁ ARMATURA SE TŘEMI POJISTKAMI PRO MÍSTA BEZ MOŽNOSTI NAPOJENÍ NA KOMÍN PŘÍPRAVA NA RECIRKULACI ROZMĚRNÁ MAGNEZIOVÁ ANODA NENÍ NUTNÉ EL. PŘIPOJENÍ vyrovnaný odtah spalin 120 P FB 150 P FB 200 P FB 120 P FB 150 P FB 200 P FB Objem l Příkon W Výkon W Doba ohřevu ( T= 45 C) h, min 1,45 2,06 2,22 Množství 40 C vody v první hod. l Spotřeba ZP m 3 /h 0,455 0,497 0,550 Spotřeba PB Kg/h 0,338 0,370 0,409 Max. povozní tlak bar Hmotnost kg a mm b mm c mm P FB 150 P FB 200 P FB OBJEDNACÍ KÓD max 255 min 175 min U F E U F c b a S/ RC G G LEGENDA 36 E Vstup studené vody G 3/4 U Výstup teplé vody G 3/4 Recirkulace G 3/4 G Přívod plynu G 1/2 F Odkouření Ø 81 mm S Vypouštěcí otvor G 3/4
