1 humifog Adiabatický zvlhčovač pro klimatizační jednotky i přímé zvlhčování prostoru T e c h n o l o g y & E v o l u t i o n

2 humifog adiabatický tryskový zvlhčovač pro klimatizační jednotky humifog představuje nejnovější generaci adiabatických tryskových zvlhčovačů s příkonem jen 4 W na 1 litr / 1 hodinu zvlhčovacího výkonu (to je méně než 1 % příkonu parního zvlhčovače). humifog je systém vhodný pro všechny aplikace, kde je požadován vysoký výkon vlhčení, standardně až do 500 kg/h. Modely na konkrétní projekty mohou dosahovat zvlhčovací výkon až 5000 kg/h. Speciální čerpadlo vytváří vysoký tlak vody, která se distribuuje do potrubí tryskami z nerez oceli a vytváří tam velmi jemnou, homogenní mlhu. Vytvořené kapičky se spontánně odpařují a tím zvlhčují a ochlazují vzduch. Propracovaný regulační systém kombinuje činnost frekvenčního měniče, který ovládá průtok čerpadla a řady solenoidových ventilů, které aktivují jen požadované trysky, aby systém pracoval vždy při optimálním tlaku. Typická použití pro potrubí a VZT jednotky: kancelářské budovy; hotely a telefonní centrály; tiskárny a výroba papíru; čisté prostory; textilní průmysl; konzervace potravin; adiabatické chlazení; dřevařský průmysl; jiná průmyslová použití.

3 Rám s tryskami a eliminátor kapek Rám je dodáván na míru dle skutečných rozměrů potrubí/komory. Skládá se z několika jednotlivých potrubí osazených tryskami. Každé potrubí má napouštěcí a ventil. Tlaková demineralizovaná voda je potrubím přivedena k nerezovým tryskám, ty vytvoří velmi jemnou mlhu, která je pak velmi snadno absorbována proudícím vzduchem. Úkolem eliminátoru kapek je zachytit neodpařené kapičky vody, aby se zabránilo jejich úniku za zvlhčovací komoru. Certifikovaná hygiena speciální rám s tryskami z nerez oceli a, umožňuje vypouštění systému eliminátor kapek kompletně provedený z nerez oceli vyrobený firmou CAREL žádná cirkulace vody V tomto provedení obdržel systém humifog certifikaci VDI6022: Hygienické normy pro větrací a klimatizační systémy pro kanceláře a společenské prostory, vydané ILH Berlín. Dále bylo zařízení certifikováno v souladu s DIN 1946, VDI803, SWKI (CH), ÖNORM H 6021 (A), bez nutnosti přidávat chemické příměsi do napájecí vody. min mm / std mm rám s tryskami trysky odkapní vana s vypouštěním (nedodává CAREL) eliminátor kapekgocce Hlavní charakteristiky: velmi nízký příkon (okolo 4 W na litr/hodinu zvlhčovacího výkonu); max. výkon 500 kg/h (na přání zákazníka výkony až do 5000 kg/h); plynulá regulace od 14 % do 100 % maximálního výkonu; distribuční rám, dodáván kompletní již smontován a testován; tlak vody od 25 do 75 bar; rám je vyráběn pro daný průřez komory; používá se demineralizovaná voda. Proč je nutná demineralizovaná voda? minimální údržba; žádná sekundární prašnost; žádné zanášení trysek; vysoká hygiena. K zajištění správných vlastností napájecí vody se doporučují systémy reverzní osmózy (není součástí dodávky); tyto systémy eliminují většinu minerálů, vyžadují minimální údržbu a mají nízký příkon.

4 HumiFog pro přímé zvlhčování prostoru Nízký příkon, vysoký výkon a snadná údržba jsou vlastnosti, které vytvářejí z jednotky humifog ideální řešení pro přímé zvlhčování prostoru. humifog distribuuje demineralizovanou vodu přímo do volného prostoru a zvlhčuje a ochlazuje vzduch. Čerpadlo uvádí vodu do tlaku 70 barů, a ta se v ústí trysek tříští do velmi jemných kapek (10 až 15 μm), které jsou za běžných teplot snadno absorbovány vzduchem. Důležitým aspektem adiabatického zvlhčování je efekt ochlazení vzduchu: např. 100 kg/h humifog ochladí vzduch ekvivalentním chladicím výkonem 70 kw, a to s příkonem jen 0,95 kw! Použití Zvlhčování: tiskařský průmysl; textilní průmysl; dřevařský průmysl; sklady ovoce a zeleniny; sklady papíru, dřeva, atd. Chlazení: technologie s přebytkem tepla v cirkulační VZT; chlazení čerstvého venkovního vzduchu.

5 Systém distribuce v prostoru Systém je tvořen nerezovým potrubím s tryskami, instalovanými uvnitř zvlhčovaného/chlazeného prostoru. Pro složitější nebo členitější instalace jsou k dispozici ventilátorové distribuční jednotky s tangenciálním ventilátorem. Vytvořený proud vzduchu zajistí horizontální dráhu kapek po dobu, dokud se neodpaří. humifog řídí, které regulují zvlhčovací výkon systému a provádějí automatické hygienické čistící cykly. Hygienické aspekty Zvláštní pozornost byla věnována hygienickým aspektům humifog. Zabudovaný regulátor automaticky řídí následující operace: napouští rozvody, jen když je požadováno zvlhčování; vypouští rozvody, když systém nezvlhčuje; automaticky čistí rozvody v periodických intervalech, i pokud se po delší dobu nezvlhčuje. To vše zajišťuje vysoké hygienické normy, bez vyžadování procedur ručního vypouštění a chemického čištění systému. ventil reverse osmosis napouštění ventil hlavní ventil Proč je nutná demineralizovaná voda? minimální údržba; žádné zanášení trysek; žádná sekundární prašnost; vysoká hygiena. K zajištění správných vlastností napájecí vody se doporučují systémy reverzní osmózy (není součástí dodávky); tyto systémy eliminují většinu minerálů, vyžadují minimální údržbu a mají nízký příkon. Hlavní charakteristiky: velmi nízký příkon (okolo 4 W na litr/hodinu zvlhčovacího výkonu); max. výkon 500 kg/h (na přání zákazníka výkony až do 5000 kg/h); automatické čistící cykly; žádné odkapávání; trysky s tichým provozem; používá se demineralizovaná voda.

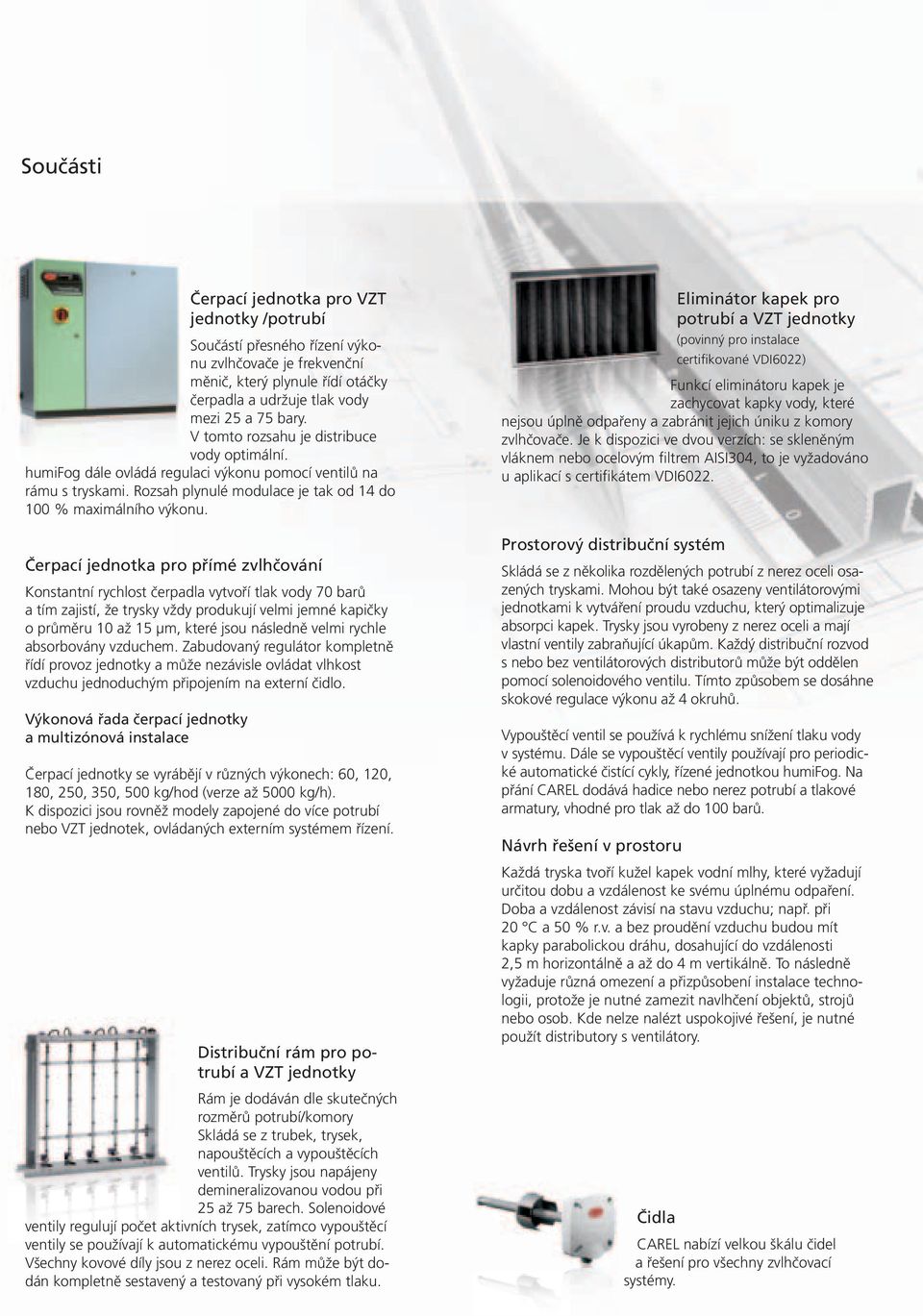

6 Součásti Čerpací jednotka pro VZT jednotky /potrubí Součástí přesného řízení výkonu zvlhčovače je frekvenční měnič, který plynule řídí otáčky čerpadla a udržuje tlak vody mezi 25 a 75 bary. V tomto rozsahu je distribuce vody optimální. humifog dále ovládá regulaci výkonu pomocí ventilů na rámu s tryskami. Rozsah plynulé modulace je tak od 14 do 100 % maximálního výkonu. Čerpací jednotka pro přímé zvlhčování Konstantní rychlost čerpadla vytvoří tlak vody 70 barů a tím zajistí, že trysky vždy produkují velmi jemné kapičky o průměru 10 až 15 μm, které jsou následně velmi rychle absorbovány vzduchem. Zabudovaný regulátor kompletně řídí provoz jednotky a může nezávisle ovládat vlhkost vzduchu jednoduchým připojením na externí čidlo. Výkonová řada čerpací jednotky a multizónová instalace Čerpací jednotky se vyrábějí v různých výkonech: 60, 120, 180, 250, 350, 500 kg/hod (verze až 5000 kg/h). K dispozici jsou rovněž modely zapojené do více potrubí nebo VZT jednotek, ovládaných externím systémem řízení. Distribuční rám pro potrubí a VZT jednotky Rám je dodáván dle skutečných rozměrů potrubí/komory Skládá se z trubek, trysek, napouštěcích a ch ventilů. Trysky jsou napájeny demineralizovanou vodou při 25 až 75 barech. Solenoidové regulují počet aktivních trysek, zatímco se používají k automatickému vypouštění potrubí. Všechny kovové díly jsou z nerez oceli. Rám může být dodán kompletně sestavený a testovaný při vysokém tlaku. Eliminátor kapek pro potrubí a VZT jednotky (povinný pro instalace certifikované VDI6022) Funkcí eliminátoru kapek je zachycovat kapky vody, které nejsou úplně odpařeny a zabránit jejich úniku z komory zvlhčovače. Je k dispozici ve dvou verzích: se skleněným vláknem nebo ocelovým filtrem AISI304, to je vyžadováno u aplikací s certifikátem VDI6022. Prostorový distribuční systém Skládá se z několika rozdělených potrubí z nerez oceli osazených tryskami. Mohou být také osazeny ventilátorovými jednotkami k vytváření proudu vzduchu, který optimalizuje absorpci kapek. Trysky jsou vyrobeny z nerez oceli a mají vlastní zabraňující úkapům. Každý distribuční rozvod s nebo bez ventilátorových distributorů může být oddělen pomocí solenoidového ventilu. Tímto způsobem se dosáhne skokové regulace výkonu až 4 okruhů. Vypouštěcí ventil se používá k rychlému snížení tlaku vody v systému. Dále se používají pro periodické automatické čistící cykly, řízené jednotkou humifog. Na přání CAREL dodává hadice nebo nerez potrubí a tlakové armatury, vhodné pro tlak až do 100 barů. Návrh řešení v prostoru Každá tryska tvoří kužel kapek vodní mlhy, které vyžadují určitou dobu a vzdálenost ke svému úplnému odpaření. Doba a vzdálenost závisí na stavu vzduchu; např. při 20 C a 50 % r.v. a bez proudění vzduchu budou mít kapky parabolickou dráhu, dosahující do vzdálenosti 2,5 m horizontálně a až do 4 m vertikálně. To následně vyžaduje různá omezení a přizpůsobení instalace technologii, protože je nutné zamezit navlhčení objektů, strojů nebo osob. Kde nelze nalézt uspokojivé řešení, je nutné použít distributory s ventilátory. Čidla CAREL nabízí velkou škálu čidel a řešení pro všechny zvlhčovací systémy.

7 SCHÉMA SYSTÉMU humifog do POTRUBÍ ventilační ventil napouštěcí rám externí regulátor tryska modulový eliminátor kapek rám modulový eliminátor kapek voda z reverzní osmózy nerezové potrubí nebo tlakové hadice hlavní ventil SCHÉMA SYSTÉMU humifog do PROSTORU JEDNA ZÓNA VÍCE ZÓN externí regulátor napouštěcí prostorové čidlo napouštěcí zónové externí regulátor prostorové čidlo napouštěcí prostorové čidlo vstup vzduchu ventilátorový distributor zónové externí regulátor výstup vzduchu napouštěcí zónové prostorové čidlo voda z reverzní osmózy nerezové potrubí nebo tlakové hadice hlavní ventil
