Specifikace výrobku. 2-vodičový převodník indukční vodivosti Model IC200

Transkript

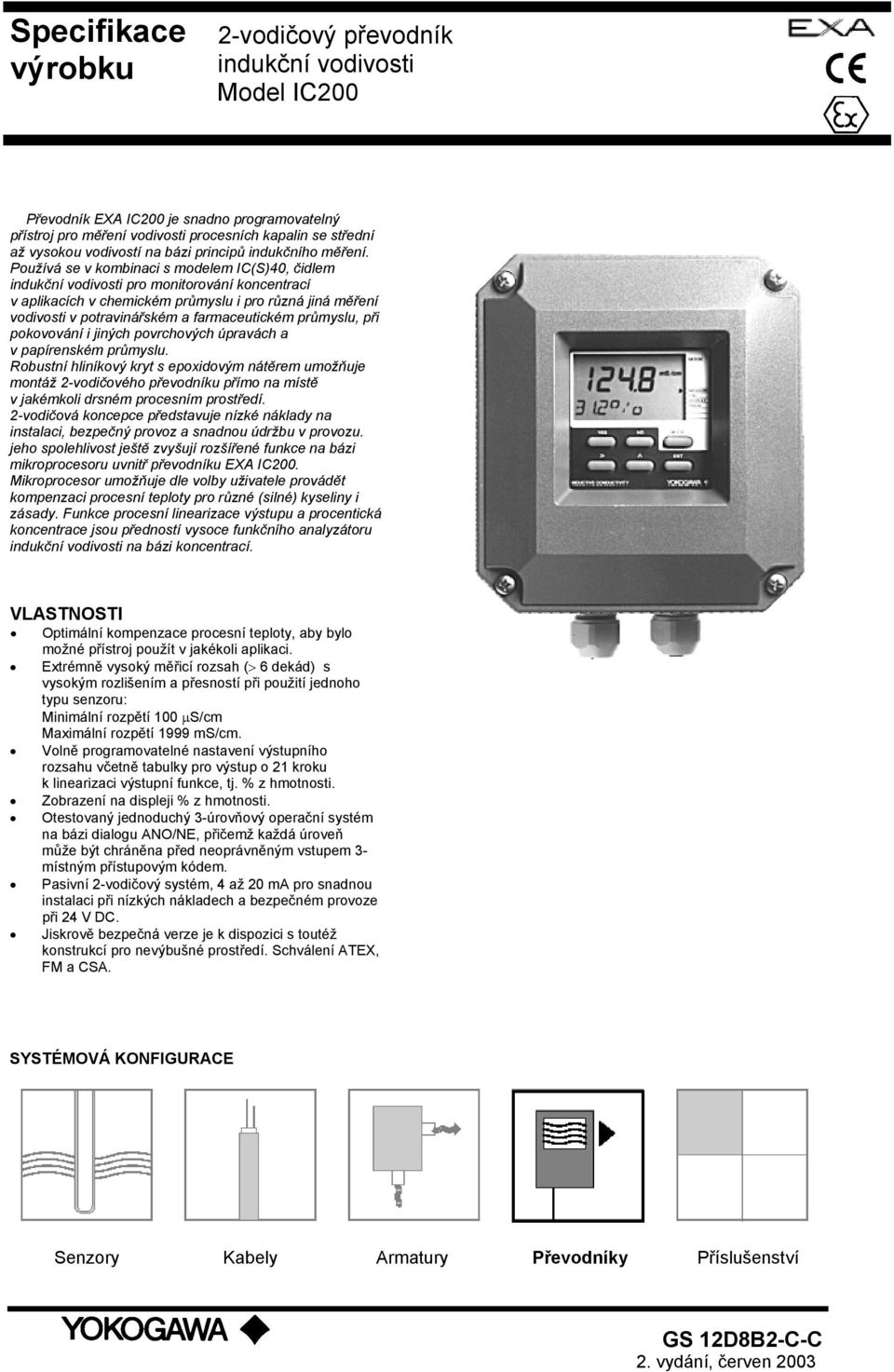

1 Specifikace výrobku 2-vodičový převodník indukční vodivosti Model IC200 Převodník EXA IC200 je snadno programovatelný přístroj pro měření vodivosti procesních kapalin se střední až vysokou vodivostí na bázi principů indukčního měření. Používá se v kombinaci s modelem IC(S)40, čidlem indukční vodivosti pro monitorování koncentrací v aplikacích v chemickém průmyslu i pro různá jiná měření vodivosti v potravinářském a farmaceutickém průmyslu, při pokovování i jiných povrchových úpravách a v papírenském průmyslu. Robustní hliníkový kryt s epoxidovým nátěrem umožňuje montáž 2-vodičového převodníku přímo na místě v jakémkoli drsném procesním prostředí. 2-vodičová koncepce představuje nízké náklady na instalaci, bezpečný provoz a snadnou údržbu v provozu. jeho spolehlivost ještě zvyšují rozšířené funkce na bázi mikroprocesoru uvnitř převodníku EXA IC200. Mikroprocesor umožňuje dle volby uživatele provádět kompenzaci procesní teploty pro různé (silné) kyseliny i zásady. Funkce procesní linearizace výstupu a procentická koncentrace jsou předností vysoce funkčního analyzátoru indukční vodivosti na bázi koncentrací. VLASTNOSTI Optimální kompenzace procesní teploty, aby bylo možné přístroj použít v jakékoli aplikaci. Extrémně vysoký měřicí rozsah (> 6 dekád) s vysokým rozlišením a přesností při použití jednoho typu senzoru: Minimální rozpětí 100 µs/cm Maximální rozpětí 1999 ms/cm. Volně programovatelné nastavení výstupního rozsahu včetně tabulky pro výstup o 21 kroku k linearizaci výstupní funkce, tj. % z hmotnosti. Zobrazení na displeji % z hmotnosti. Otestovaný jednoduchý 3-úrovňový operační systém na bázi dialogu ANO/NE, přičemž každá úroveň může být chráněna před neoprávněným vstupem 3- místným přístupovým kódem. Pasivní 2-vodičový systém, 4 až 20 ma pro snadnou instalaci při nízkých nákladech a bezpečném provoze při 24 V DC. Jiskrově bezpečná verze je k dispozici s toutéž konstrukcí pro nevýbušné prostředí. Schválení ATEX, FM a CSA. SYSTÉMOVÁ KONFIGURACE Senzory Kabely Armatury Převodníky Příslušenství 2. vydání, červen 2003

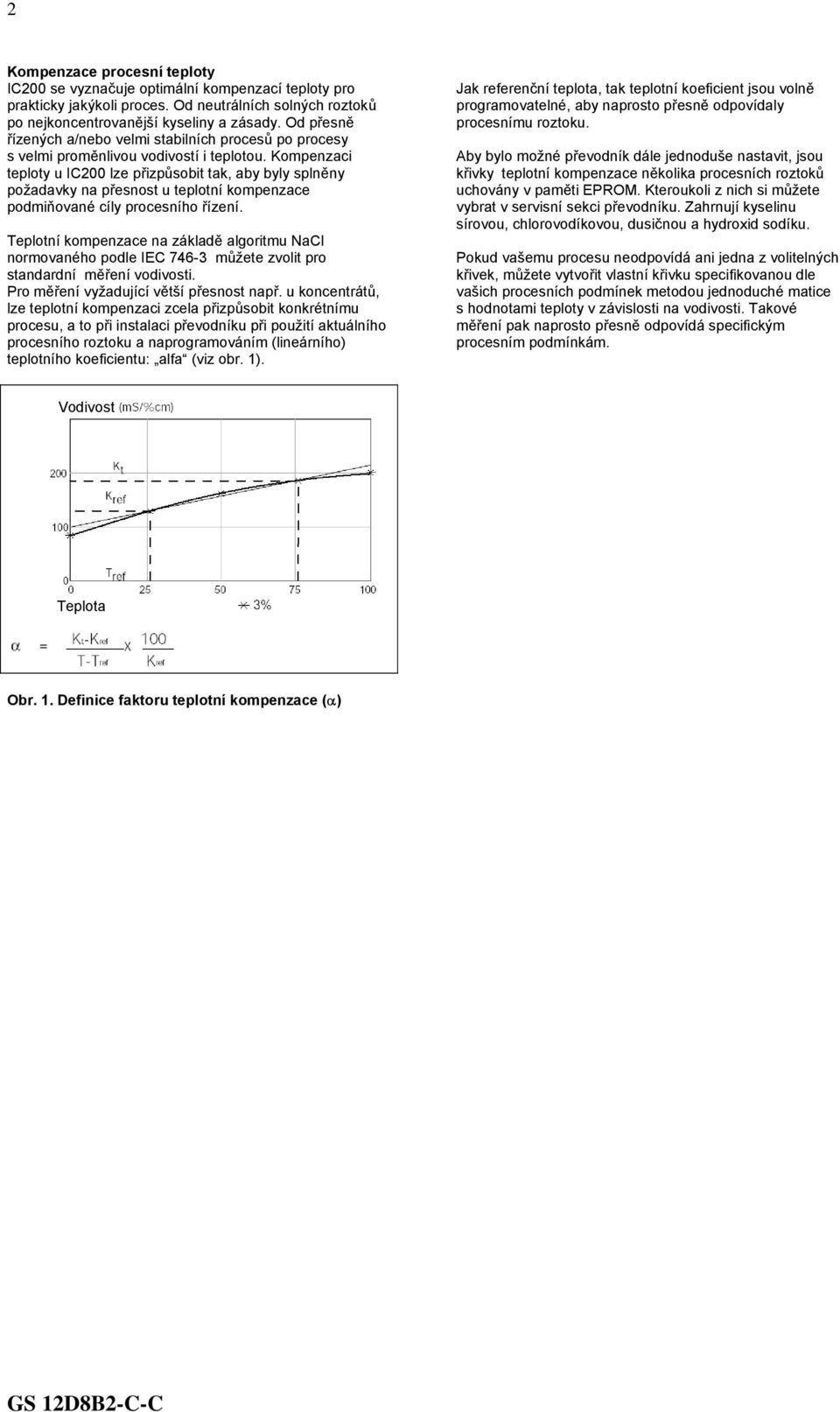

2 2 Kompenzace procesní teploty IC200 se vyznačuje optimální kompenzací teploty pro prakticky jakýkoli proces. Od neutrálních solných roztoků po nejkoncentrovanější kyseliny a zásady. Od přesně řízených a/nebo velmi stabilních procesů po procesy s velmi proměnlivou vodivostí i teplotou. Kompenzaci teploty u IC200 lze přizpůsobit tak, aby byly splněny požadavky na přesnost u teplotní kompenzace podmiňované cíly procesního řízení. Teplotní kompenzace na základě algoritmu NaCl normovaného podle IEC můžete zvolit pro standardní měření vodivosti. Pro měření vyžadující větší přesnost např. u koncentrátů, lze teplotní kompenzaci zcela přizpůsobit konkrétnímu procesu, a to při instalaci převodníku při použití aktuálního procesního roztoku a naprogramováním (lineárního) teplotního koeficientu: alfa (viz obr. 1). Jak referenční teplota, tak teplotní koeficient jsou volně programovatelné, aby naprosto přesně odpovídaly procesnímu roztoku. Aby bylo možné převodník dále jednoduše nastavit, jsou křivky teplotní kompenzace několika procesních roztoků uchovány v paměti EPROM. Kteroukoli z nich si můžete vybrat v servisní sekci převodníku. Zahrnují kyselinu sírovou, chlorovodíkovou, dusičnou a hydroxid sodíku. Pokud vašemu procesu neodpovídá ani jedna z volitelných křivek, můžete vytvořit vlastní křivku specifikovanou dle vašich procesních podmínek metodou jednoduché matice s hodnotami teploty v závislosti na vodivosti. Takové měření pak naprosto přesně odpovídá specifickým procesním podmínkám. Vodivost Teplota Obr. 1. Definice faktoru teplotní kompenzace (α)

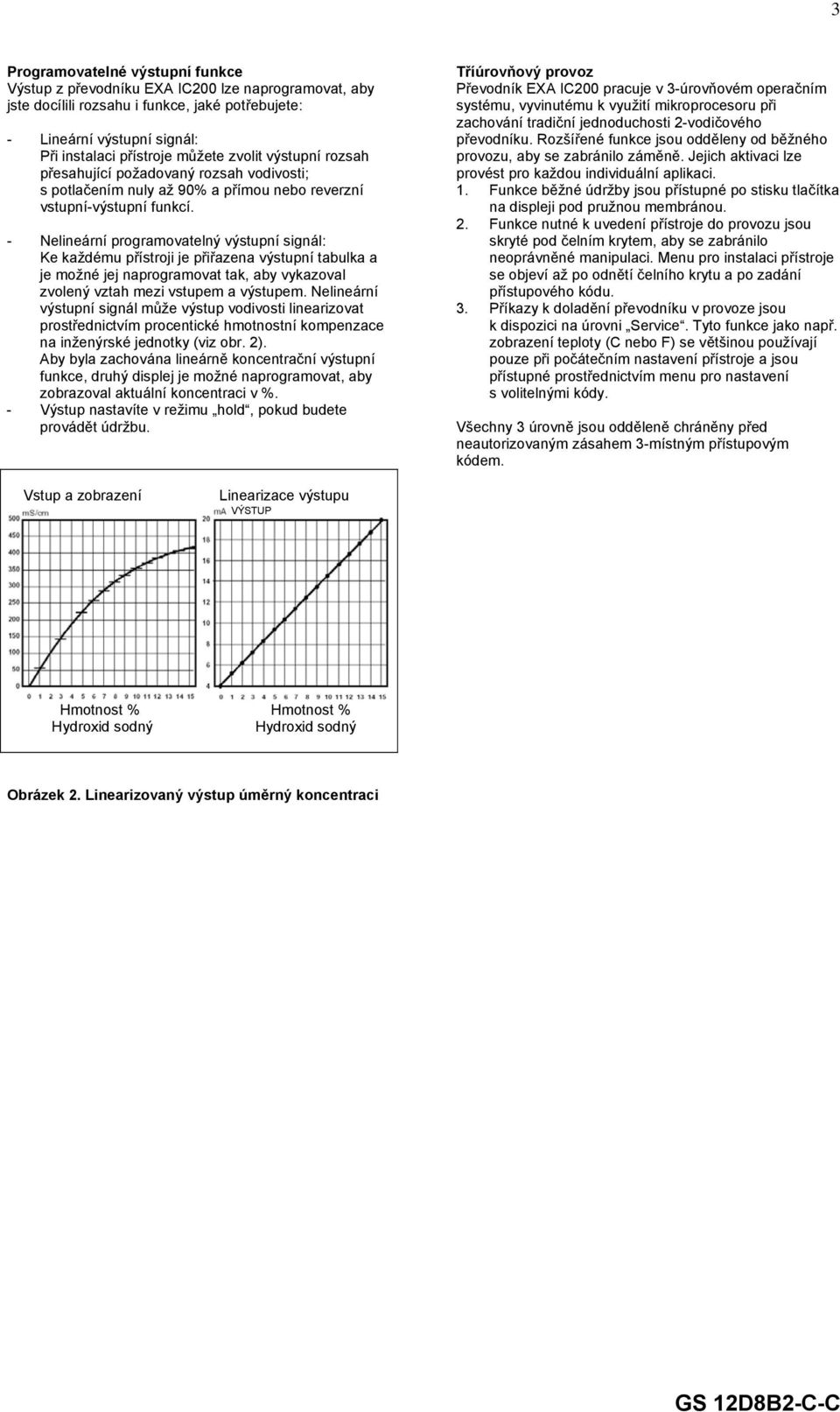

3 3 Programovatelné výstupní funkce Výstup z převodníku EXA IC200 lze naprogramovat, aby jste docílili rozsahu i funkce, jaké potřebujete: - Lineární výstupní signál: Při instalaci přístroje můžete zvolit výstupní rozsah přesahující požadovaný rozsah vodivosti; s potlačením nuly až 90% a přímou nebo reverzní vstupní-výstupní funkcí. - Nelineární programovatelný výstupní signál: Ke každému přístroji je přiřazena výstupní tabulka a je možné jej naprogramovat tak, aby vykazoval zvolený vztah mezi vstupem a výstupem. Nelineární výstupní signál může výstup vodivosti linearizovat prostřednictvím procentické hmotnostní kompenzace na inženýrské jednotky (viz obr. 2). Aby byla zachována lineárně koncentrační výstupní funkce, druhý displej je možné naprogramovat, aby zobrazoval aktuální koncentraci v %. - Výstup nastavíte v režimu hold, pokud budete provádět údržbu. Tříúrovňový provoz Převodník EXA IC200 pracuje v 3-úrovňovém operačním systému, vyvinutému k využití mikroprocesoru při zachování tradiční jednoduchosti 2-vodičového převodníku. Rozšířené funkce jsou odděleny od běžného provozu, aby se zabránilo záměně. Jejich aktivaci lze provést pro každou individuální aplikaci. 1. Funkce běžné údržby jsou přístupné po stisku tlačítka na displeji pod pružnou membránou. 2. Funkce nutné k uvedení přístroje do provozu jsou skryté pod čelním krytem, aby se zabránilo neoprávněné manipulaci. Menu pro instalaci přístroje se objeví až po odnětí čelního krytu a po zadání přístupového kódu. 3. Příkazy k doladění převodníku v provoze jsou k dispozici na úrovni Service. Tyto funkce jako např. zobrazení teploty (C nebo F) se většinou používají pouze při počátečním nastavení přístroje a jsou přístupné prostřednictvím menu pro nastavení s volitelnými kódy. Všechny 3 úrovně jsou odděleně chráněny před neautorizovaným zásahem 3-místným přístupovým kódem. Vstup a zobrazení Linearizace výstupu VÝSTUP Hmotnost % Hmotnost % Hydroxid sodný Hydroxid sodný Obrázek 2. Linearizovaný výstup úměrný koncentraci

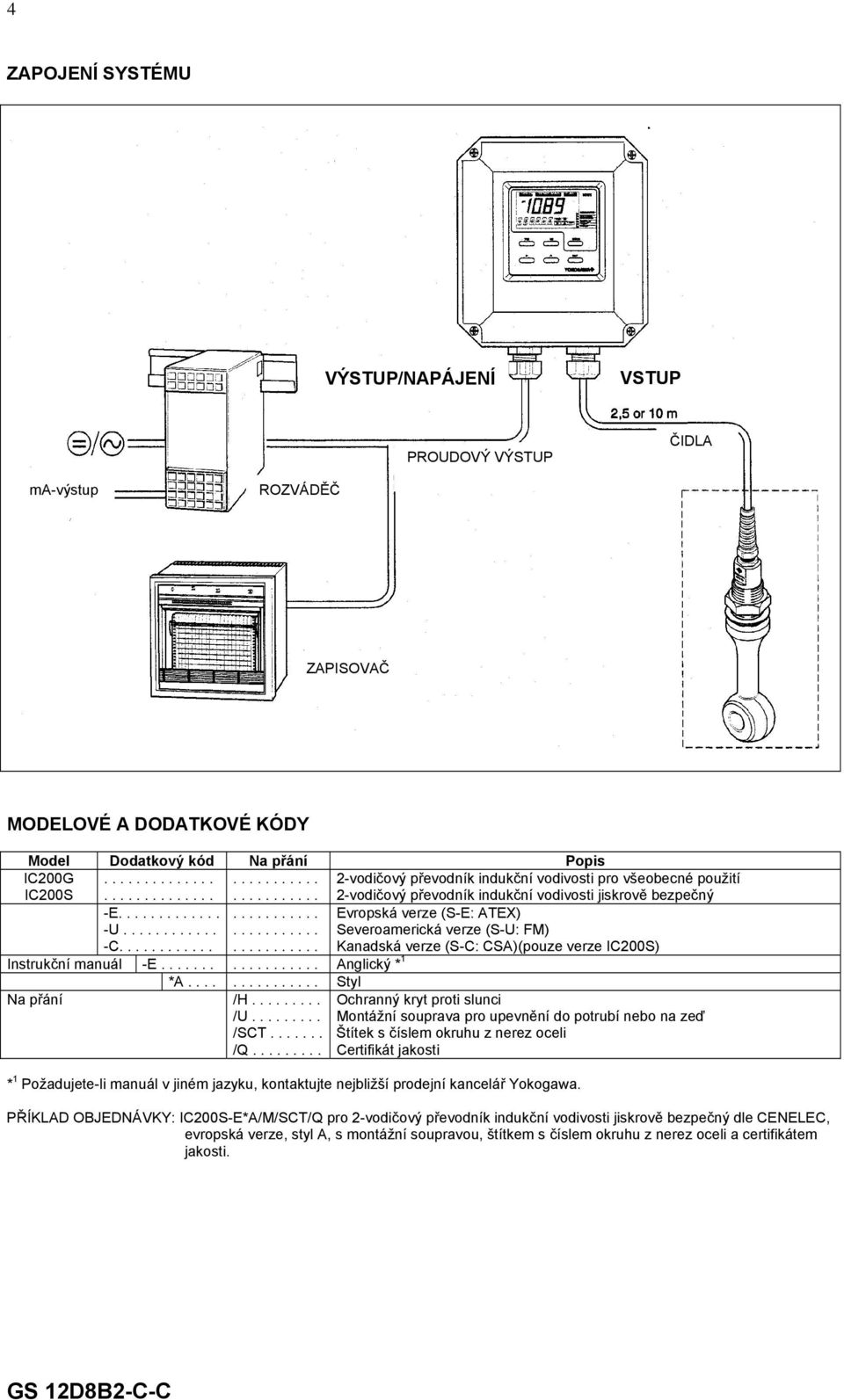

4 4 ZAPOJENÍ SYSTÉMU VÝSTUP/NAPÁJENÍ VSTUP PROUDOVÝ VÝSTUP ČIDLA ma-výstup ROZVÁDĚČ ZAPISOVAČ MODELOVÉ A DODATKOVÉ KÓDY Model Dodatkový kód Na přání Popis IC200G IC200S vodičový převodník indukční vodivosti pro všeobecné použití 2-vodičový převodník indukční vodivosti jiskrově bezpečný -E.. -U. -C. Evropská verze (S-E: ATEX) Severoamerická verze (S-U: FM) Kanadská verze (S-C: CSA)(pouze verze IC200S) Instrukční manuál -E Anglický * 1 *A.... Styl Na přání /H /U /SCT /Q Ochranný kryt proti slunci Montážní souprava pro upevnění do potrubí nebo na zeď Štítek s číslem okruhu z nerez oceli Certifikát jakosti * 1 Požadujete-li manuál v jiném jazyku, kontaktujte nejbližší prodejní kancelář Yokogawa. PŘÍKLAD OBJEDNÁVKY: IC200S-E*A/M/SCT/Q pro 2-vodičový převodník indukční vodivosti jiskrově bezpečný dle CENELEC, evropská verze, styl A, s montážní soupravou, štítkem s číslem okruhu z nerez oceli a certifikátem jakosti.

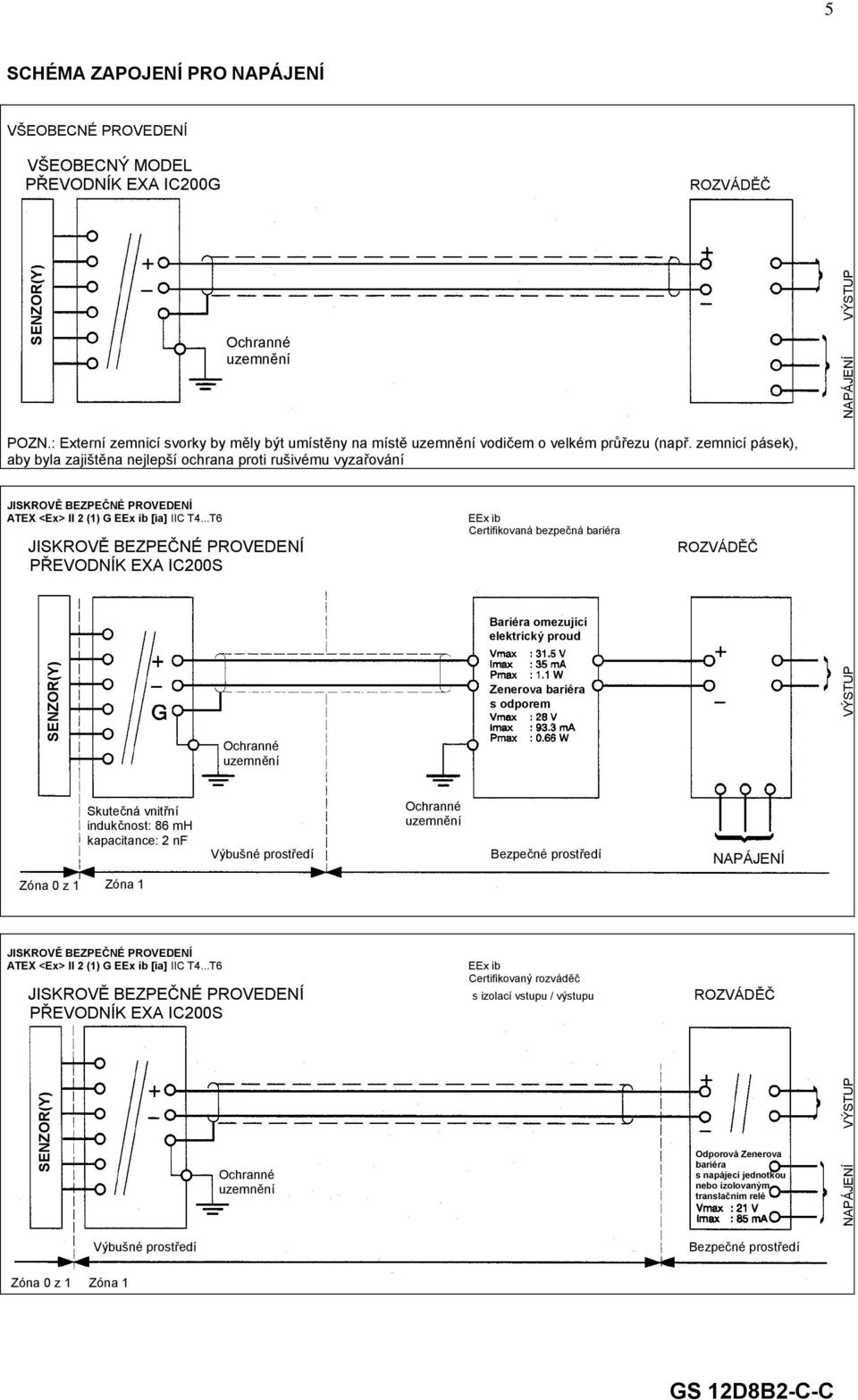

5 5 SCHÉMA ZAPOJENÍ PRO NAPÁJENÍ VŠEOBECNÉ PROVEDENÍ VŠEOBECNÝ MODEL PŘEVODNÍK EXA IC200G ROZVÁDĚČ SENZOR(Y) Ochranné uzemnění NAPÁJENÍ VÝSTUP POZN.: Externí zemnicí svorky by měly být umístěny na místě uzemnění vodičem o velkém průřezu (např. zemnicí pásek), aby byla zajištěna nejlepší ochrana proti rušivému vyzařování JISKROVĚ BEZPEČNÉ PROVEDENÍ ATEX <Ex> II 2 (1) G EEx ib [ia] IIC T4...T6 JISKROVĚ BEZPEČNÉ PROVEDENÍ PŘEVODNÍK EXA IC200S EEx ib Certifikovaná bezpečná bariéra ROZVÁDĚČ Bariéra omezující elektrický proud SENZOR(Y) Ochranné uzemnění Zenerova bariéra s odporem VÝSTUP Skutečná vnitřní indukčnost: 86 mh kapacitance: 2 nf Ochranné uzemnění Výbušné prostředí Bezpečné prostředí NAPÁJENÍ Zóna 0 z 1 Zóna 1 JISKROVĚ BEZPEČNÉ PROVEDENÍ ATEX <Ex> II 2 (1) G EEx ib [ia] IIC T4...T6 EEx ib Certifikovaný rozváděč JISKROVĚ BEZPEČNÉ PROVEDENÍ s izolací vstupu / výstupu ROZVÁDĚČ PŘEVODNÍK EXA IC200S SENZOR(Y) Ochranné uzemnění Odporová Zenerova bariéra s napájecí jednotkou nebo izolovaným translačním relé NAPÁJENÍ VÝSTUP Výbušné prostředí Bezpečné prostředí Zóna 0 z 1 Zóna 1

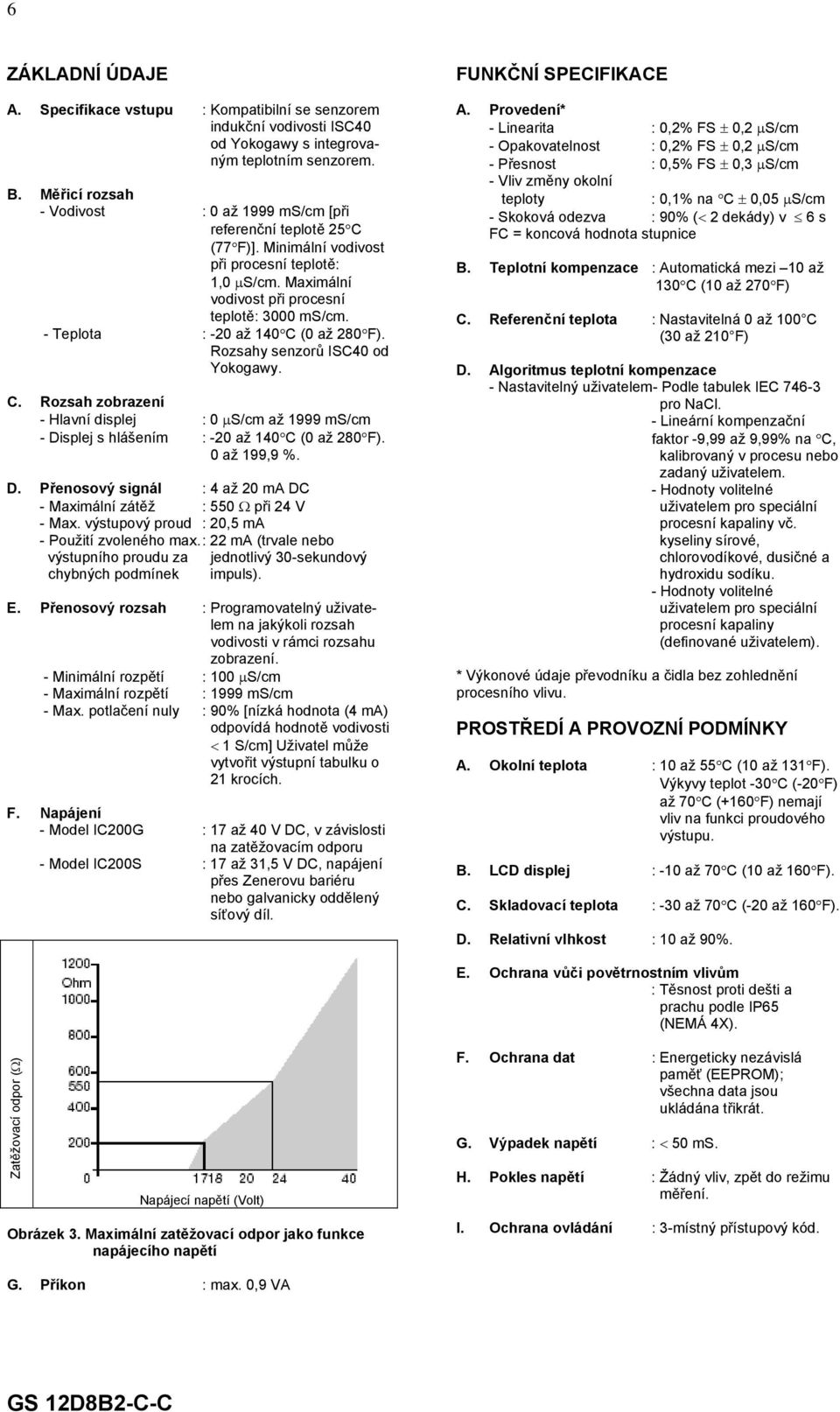

6 6 ZÁKLADNÍ ÚDAJE A. Specifikace vstupu : Kompatibilní se senzorem indukční vodivosti ISC40 od Yokogawy s integrovaným teplotním senzorem. B. Měřicí rozsah - Vodivost : 0 až 1999 ms/cm [při referenční teplotě 25 C (77 F)]. Minimální vodivost při procesní teplotě: 1,0 µs/cm. Maximální vodivost při procesní teplotě: 3000 ms/cm. - Teplota : -20 až 140 C (0 až 280 F). Rozsahy senzorů ISC40 od Yokogawy. C. Rozsah zobrazení - Hlavní displej : 0 µs/cm až 1999 ms/cm - Displej s hlášením : -20 až 140 C (0 až 280 F). 0 až 199,9 %. D. Přenosový signál : 4 až 20 ma DC - Maximální zátěž : 550 Ω při 24 V - Max. výstupový proud : 20,5 ma - Použití zvoleného max. : 22 ma (trvale nebo výstupního proudu za jednotlivý 30-sekundový chybných podmínek impuls). E. Přenosový rozsah : Programovatelný uživatelem na jakýkoli rozsah vodivosti v rámci rozsahu zobrazení. - Minimální rozpětí : 100 µs/cm - Maximální rozpětí : 1999 ms/cm - Max. potlačení nuly : 90% [nízká hodnota (4 ma) odpovídá hodnotě vodivosti < 1 S/cm] Uživatel může vytvořit výstupní tabulku o 21 krocích. F. Napájení - Model IC200G : 17 až 40 V DC, v závislosti na zatěžovacím odporu - Model IC200S : 17 až 31,5 V DC, napájení přes Zenerovu bariéru nebo galvanicky oddělený síťový díl. FUNKČNÍ SPECIFIKACE A. Provedení* - Linearita : 0,2% FS ± 0,2 µs/cm - Opakovatelnost : 0,2% FS ± 0,2 µs/cm - Přesnost : 0,5% FS ± 0,3 µs/cm - Vliv změny okolní teploty : 0,1% na C ± 0,05 µs/cm - Skoková odezva : 90% (< 2 dekády) v 6 s FC = koncová hodnota stupnice B. Teplotní kompenzace : Automatická mezi 10 až 130 C (10 až 270 F) C. Referenční teplota : Nastavitelná 0 až 100 C (30 až 210 F) D. Algoritmus teplotní kompenzace - Nastavitelný uživatelem- Podle tabulek IEC pro NaCl. - Lineární kompenzační faktor -9,99 až 9,99% na C, kalibrovaný v procesu nebo zadaný uživatelem. - Hodnoty volitelné uživatelem pro speciální procesní kapaliny vč. kyseliny sírové, chlorovodíkové, dusičné a hydroxidu sodíku. - Hodnoty volitelné uživatelem pro speciální procesní kapaliny (definované uživatelem). * Výkonové údaje převodníku a čidla bez zohlednění procesního vlivu. PROSTŘEDÍ A PROVOZNÍ PODMÍNKY A. Okolní teplota : 10 až 55 C (10 až 131 F). Výkyvy teplot -30 C (-20 F) až 70 C (+160 F) nemají vliv na funkci proudového výstupu. B. LCD displej : -10 až 70 C (10 až 160 F). C. Skladovací teplota : -30 až 70 C (-20 až 160 F). D. Relativní vlhkost : 10 až 90%. E. Ochrana vůči povětrnostním vlivům : Těsnost proti dešti a prachu podle IP65 (NEMÁ 4X). Zatěžovací odpor (Ω) Napájecí napětí (Volt) Obrázek 3. Maximální zatěžovací odpor jako funkce napájecího napětí F. Ochrana dat : Energeticky nezávislá paměť (EEPROM); všechna data jsou ukládána třikrát. G. Výpadek napětí : < 50 ms. H. Pokles napětí : Žádný vliv, zpět do režimu měření. I. Ochrana ovládání : 3-místný přístupový kód. G. Příkon : max. 0,9 VA

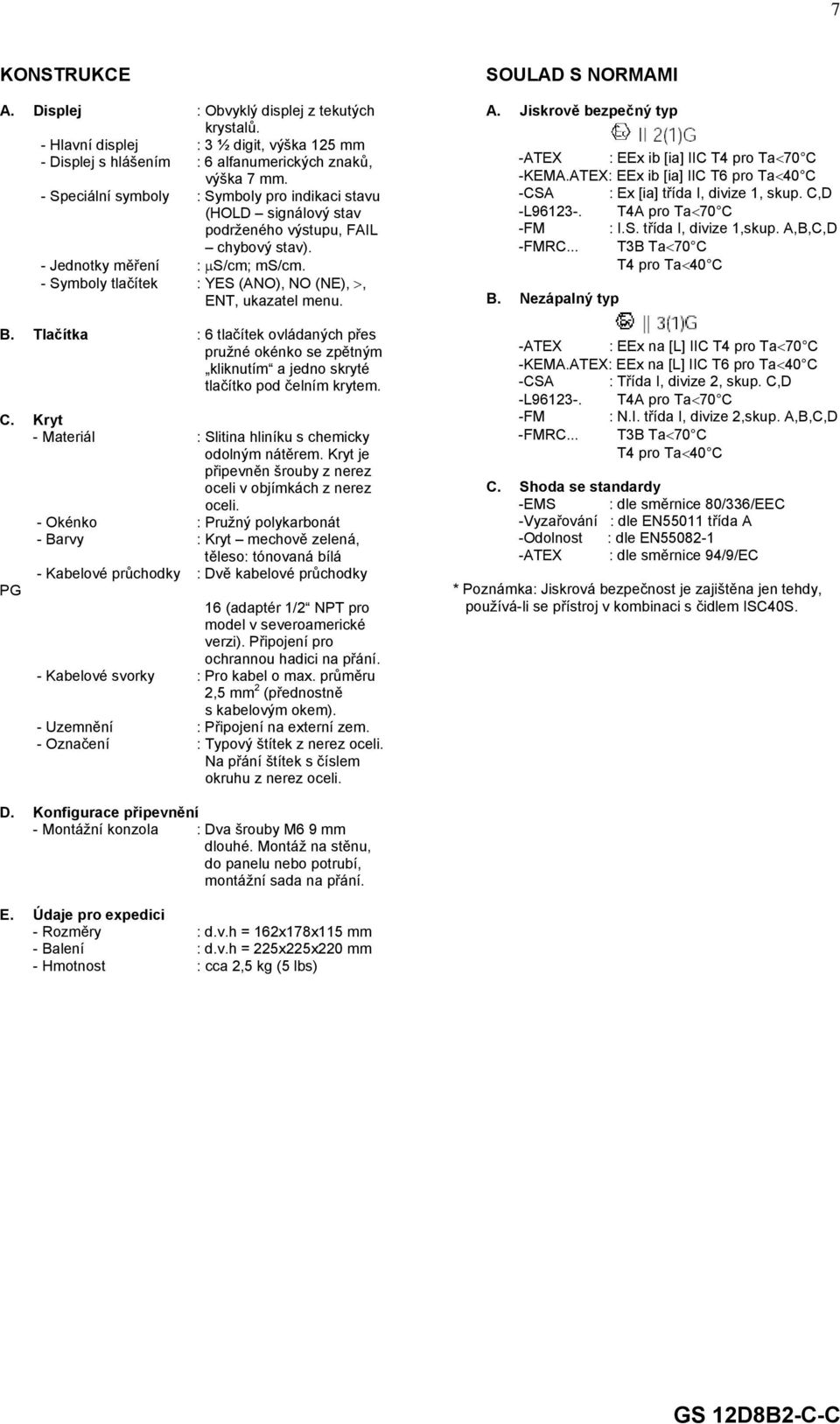

7 7 KONSTRUKCE A. Displej : Obvyklý displej z tekutých krystalů. - Hlavní displej : 3 ½ digit, výška 125 mm - Displej s hlášením : 6 alfanumerických znaků, výška 7 mm. - Speciální symboly : Symboly pro indikaci stavu (HOLD signálový stav podrženého výstupu, FAIL chybový stav). - Jednotky měření : µs/cm; ms/cm. - Symboly tlačítek : YES (ANO), NO (NE), >, ENT, ukazatel menu. B. Tlačítka : 6 tlačítek ovládaných přes pružné okénko se zpětným kliknutím a jedno skryté tlačítko pod čelním krytem. C. Kryt - Materiál : Slitina hliníku s chemicky odolným nátěrem. Kryt je připevněn šrouby z nerez oceli v objímkách z nerez oceli. - Okénko : Pružný polykarbonát - Barvy : Kryt mechově zelená, těleso: tónovaná bílá - Kabelové průchodky : Dvě kabelové průchodky PG 16 (adaptér 1/2 NPT pro model v severoamerické verzi). Připojení pro ochrannou hadici na přání. - Kabelové svorky : Pro kabel o max. průměru 2,5 mm 2 (přednostně s kabelovým okem). - Uzemnění : Připojení na externí zem. - Označení : Typový štítek z nerez oceli. Na přání štítek s číslem okruhu z nerez oceli. SOULAD S NORMAMI A. Jiskrově bezpečný typ -ATEX : EEx ib [ia] IIC T4 pro Ta<70 C -KEMA.ATEX: EEx ib [ia] IIC T6 pro Ta<40 C -CSA : Ex [ia] třída I, divize 1, skup. C,D -L T4A pro Ta<70 C -FM : I.S. třída I, divize 1,skup. A,B,C,D -FMRC... T3B Ta<70 C T4 pro Ta<40 C B. Nezápalný typ -ATEX : EEx na [L] IIC T4 pro Ta<70 C -KEMA.ATEX: EEx na [L] IIC T6 pro Ta<40 C -CSA : Třída I, divize 2, skup. C,D -L T4A pro Ta<70 C -FM : N.I. třída I, divize 2,skup. A,B,C,D -FMRC... T3B Ta<70 C T4 pro Ta<40 C C. Shoda se standardy -EMS : dle směrnice 80/336/EEC -Vyzařování : dle EN55011 třída A -Odolnost : dle EN ATEX : dle směrnice 94/9/EC * Poznámka: Jiskrová bezpečnost je zajištěna jen tehdy, používá-li se přístroj v kombinaci s čidlem ISC40S. D. Konfigurace připevnění - Montážní konzola : Dva šrouby M6 9 mm dlouhé. Montáž na stěnu, do panelu nebo potrubí, montážní sada na přání. E. Údaje pro expedici - Rozměry : d.v.h = 162x178x115 mm - Balení : d.v.h = 225x225x220 mm - Hmotnost : cca 2,5 kg (5 lbs)

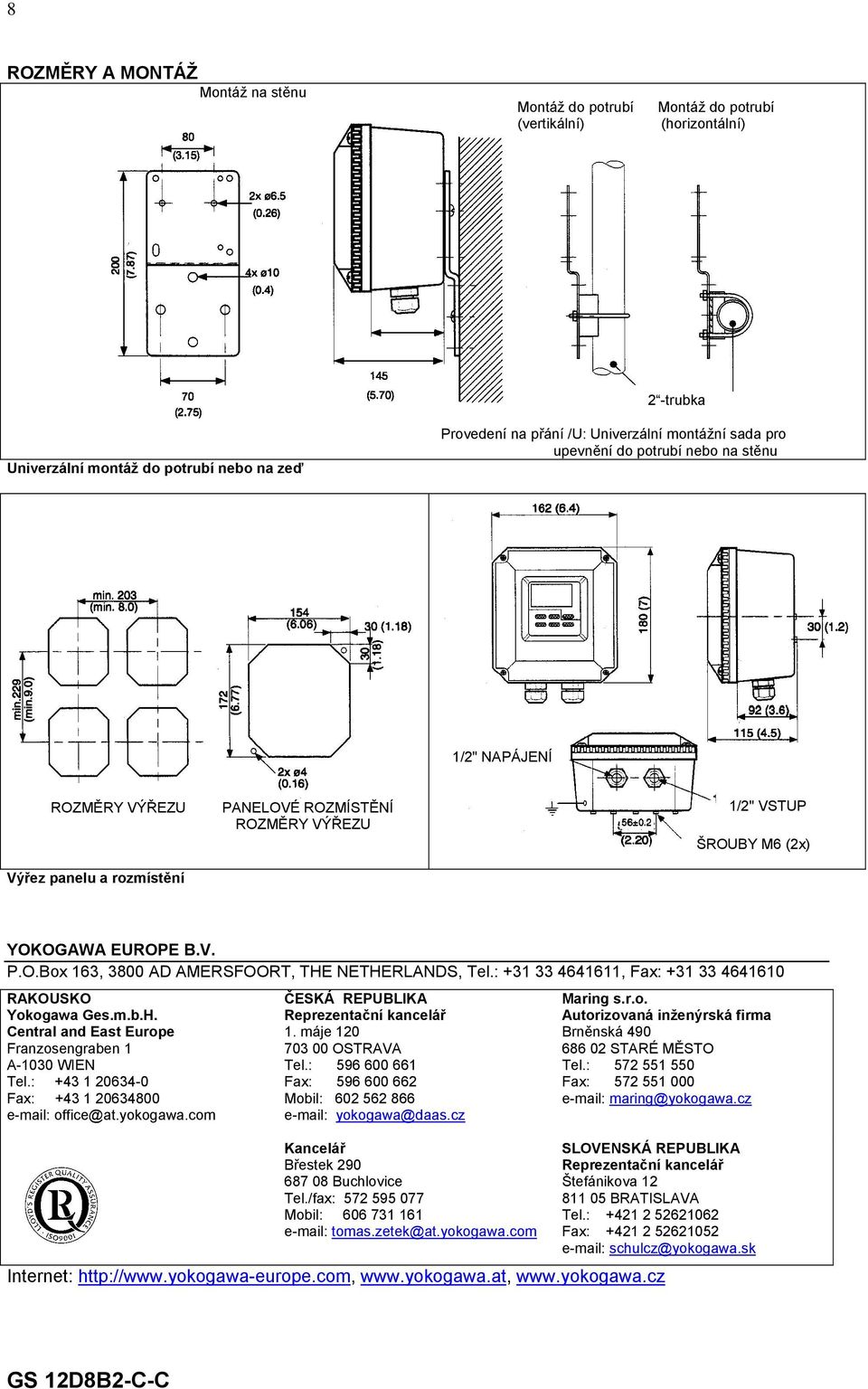

8 8 ROZMĚRY A MONTÁŽ Montáž na stěnu Montáž do potrubí (vertikální) Montáž do potrubí (horizontální) 2 -trubka Univerzální montáž do potrubí nebo na zeď Provedení na přání /U: Univerzální montážní sada pro upevnění do potrubí nebo na stěnu 1/2" NAPÁJENÍ ROZMĚRY VÝŘEZU Výřez panelu a rozmístění PANELOVÉ ROZMÍSTĚNÍ ROZMĚRY VÝŘEZU 1/2" VSTUP ŠROUBY M6 (2x) YOKOGAWA EUROPE B.V. P.O.Box 163, 3800 AD AMERSFOORT, THE NETHERLANDS, Tel.: , Fax: RAKOUSKO Yokogawa Ges.m.b.H. Central and East Europe Franzosengraben 1 A-1030 WIEN Tel.: Fax: office@at.yokogawa.com ČESKÁ REPUBLIKA Reprezentační kancelář 1. máje OSTRAVA Tel.: Fax: Mobil: yokogawa@daas.cz Kancelář Břestek Buchlovice Tel./fax: Mobil: tomas.zetek@at.yokogawa.com Maring s.r.o. Autorizovaná inženýrská firma Brněnská STARÉ MĚSTO Tel.: Fax: maring@yokogawa.cz SLOVENSKÁ REPUBLIKA Reprezentační kancelář Štefánikova BRATISLAVA Tel.: Fax: schulcz@yokogawa.sk Internet:
