KATALOG. stavebních a technických izolací. Tepelné, zvukové a protipožární izolace z minerálních vláken

Transkript

1 KATALOG stavebních a technických izolací Tepelné, zvukové a protipožární izolace z minerálních vláken

2 2 SAINT-GOBAIN ISOVER - SVĚTOVÁ JEDNIČKA V IZOLACÍCH Společnost Isover vyvíjí, vyrábí a prodává izolační materiály z minerálních vláken, čedičových i skleněných, již od roku Každá druhá střecha v Evropě je izolovaná materiály Isover, v USA každý pátý dům. Isover je největší světový výrobce izolací s působností a výrobními závody po celém světě. Isover reprezentuje izolační divizi koncernu Saint-Gobain, založeného v roce 1665 ve Francii, zaměstnávajícího více než lidí a ročním obratem více než 50 miliard euro. V České republice zastupuje skupinu Isover společnost Saint-Gobain Orsil s.r.o. se sídlem v Častolovicích a obchodním ředitelstvím v Praze. V Častolovicích je moderní výrobní závod na výrobu izolačních materiálů z čedičové vlny. Výrobky pro tepelné, zvukové a protipožární izolace se zde vyrábějí již více než 40 let. Stejně jako na jiných evropských a světových trzích, tak i na českém trhu je Isover největší výrobce a dodavatel izolačních materiálů prvotřídní kvality, které jsou navíc vyrobeny z ekologicky nezávadných přírodních surovin. Vzhledem k tomu, že naše společnost nabízí kompletní sortiment materiálů jak z čedičových tak i skleněných vláken, vždy Vám dokážeme nabídnout optimální výrobek pro danou aplikaci. Ať už se jedná o tradiční výrobky umožňující provádění izolace podlah, příček, stěn, fasád, stropů, podhledů, plochých a šikmých střech, obytných i komerčních objektů, či kompletní sortiment výrobků pro technické a průmyslové izolace, až po speciální výrobky např. pro hydroponické pěstování rostlin. Vždy u nás naleznete to nejlepší řešení. V našem sortimentu naleznete i extrudovaný polystyren Styrodur či expandovaný polystyren EPS (Perimetr a Basement) a speciální doplňky pro šikmé střechy, především unikátní parobrzdu s proměnnou difuzní tloušťkou Isover Vario, která je i součástí systému zateplení nad krokvemi. Prodej výrobků pod ochrannou známkou ORSIL a ISOVER je v České republice zajištěn prostřednictvím sítě smluvních prodejců. V každém z regionů Čech a Moravy má naše společnost obchodní zástupce (viz. mapa na zadní části katalogu), kteří jsou připraveni podat Vám veškeré informace o našich materiálech a nalézt optimální řešení Vašich problémů. Stojíte-li před rozhodnutím, jaký izolační materiál je nejvhodnější pro reprezentativní či obytnou budovu nebo průmyslovou aplikaci, můžete si být jistí, že u nás naleznete nejlepší poměr mezi cenou a kvalitou, nejlepší služby a nejmodernější výrobky.

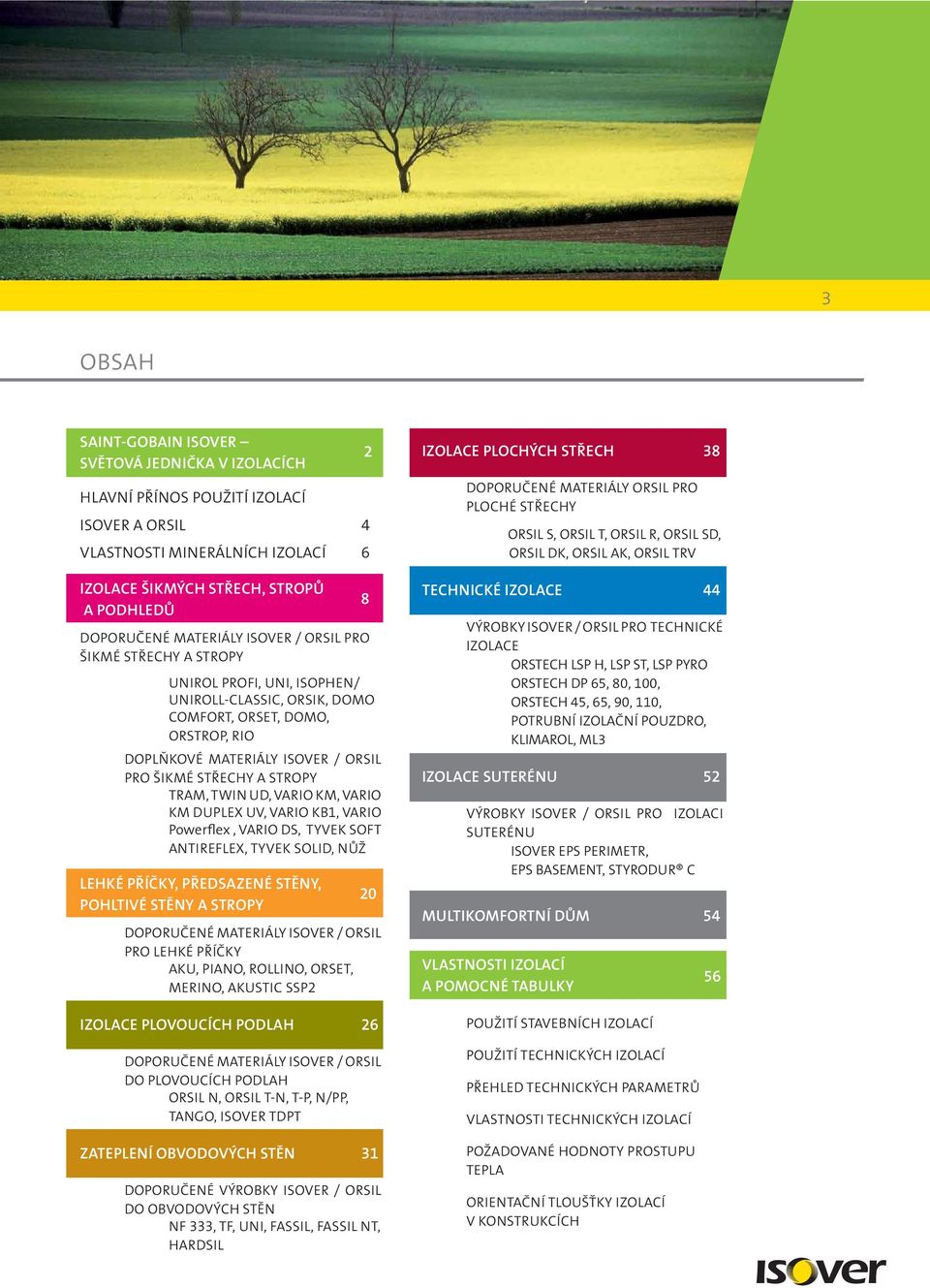

3 3 OBSAH SAINT-GOBAIN ISOVER SVĚTOVÁ JEDNIČKA V IZOLACÍCH HLAVNÍ PŘÍNOS POUŽITÍ IZOLACÍ ISOVER A ORSIL 4 VLASTNOSTI MINERÁLNÍCH IZOLACÍ 6 IZOLACE ŠIKMÝCH STŘECH, STROPŮ A PODHLEDŮ DOPORUČENÉ MATERIÁLY ISOVER / ORSIL PRO ŠIKMÉ STŘECHY A STROPY UNIROL PROFI, UNI, ISOPHEN/ UNIROLL-CLASSIC, ORSIK, DOMO COMFORT, ORSET, DOMO, ORSTROP, RIO DOPLŇKOVÉ MATERIÁLY ISOVER / ORSIL PRO ŠIKMÉ STŘECHY A STROPY TRAM, TWIN UD, VARIO KM, VARIO KM DUPLEX UV, VARIO KB1, VARIO Powerflex, VARIO DS, TYVEK SOFT ANTIREFLEX, TYVEK SOLID, NŮŽ LEHKÉ PŘÍČKY, PŘEDSAZENÉ STĚNY, POHLTIVÉ STĚNY A STROPY DOPORUČENÉ MATERIÁLY ISOVER / ORSIL PRO LEHKÉ PŘÍČKY AKU, PIANO, ROLLINO, ORSET, MERINO, AKUSTIC SSP2 IZOLACE PLOVOUCÍCH PODLAH 26 DOPORUČENÉ MATERIÁLY ISOVER / ORSIL DO PLOVOUCÍCH PODLAH ORSIL N, ORSIL T-N, T-P, N/PP, TANGO, ISOVER TDPT ZATEPLENÍ OBVODOVÝCH STĚN 31 DOPORUČENÉ VÝROBKY ISOVER / ORSIL DO OBVODOVÝCH STĚN NF 333, TF, UNI, FASSIL, FASSIL NT, HARDSIL IZOLACE PLOCHÝCH STŘECH 38 DOPORUČENÉ MATERIÁLY ORSIL PRO PLOCHÉ STŘECHY ORSIL S, ORSIL T, ORSIL R, ORSIL SD, ORSIL DK, ORSIL AK, ORSIL TRV TECHNICKÉ IZOLACE 44 VÝROBKY ISOVER / ORSIL PRO TECHNICKÉ IZOLACE ORSTECH LSP H, LSP ST, LSP PYRO ORSTECH DP 65, 80, 100, ORSTECH 45, 65, 90, 110, POTRUBNÍ IZOLAČNÍ POUZDRO, KLIMAROL, ML3 IZOLACE SUTERÉNU 52 VÝROBKY ISOVER / ORSIL PRO IZOLACI SUTERÉNU ISOVER EPS PERIMETR, EPS BASEMENT, STYRODUR C MULTIKOMFORTNÍ DŮM 54 VLASTNOSTI IZOLACÍ A POMOCNÉ TABULKY POUŽITÍ STAVEBNÍCH IZOLACÍ POUŽITÍ TECHNICKÝCH IZOLACÍ PŘEHLED TECHNICKÝCH PARAMETRŮ VLASTNOSTI TECHNICKÝCH IZOLACÍ POŽADOVANÉ HODNOTY PROSTUPU TEPLA ORIENTAČNÍ TLOUŠŤKY IZOLACÍ V KONSTRUKCÍCH 56

4 4 HLAVNÍ PŘÍNOS POUŽITÍ IZOLACÍ ISOVER A ORSIL VYTVÁŘÍME KOMFORT A PŘÍJEMNÉ KLIMA Všichni chceme mít místo, kde nám je příjemně, ani zima ani horko a kde jsme chráněni před nežádoucím hlukem. S Isoverem si můžete být jistí, že ať už se kdekoliv uvnitř Vašeho domu nebo venku děje cokoliv, ať je mráz, či parný den, ať kolem Vašeho domu jezdí auta či létají letadla, vždy si budete moci vychutnávat tu správnou atmosféru a chvíle klidu a pohody, kterou vám tepelné a zvukové izolace Isover a Orsil poskytnou. ÚSPORY S MATERIÁLY ISOVER A ORSIL Jedním z předpokladů pro spokojený život či práci je i vytvoření správné tepelné pohody prostředí v létě i v zimě. Toho můžeme dosáhnout instalací výkonného a energeticky náročného topného/klimatizačního systému nebo minimalizací úniku tepla z objektu provedením kvalitní tepelné izolace. Zateplováním provádíme dodatečnou tepelnou ochranu stavebních konstrukcí s cílem ušetřit náklady na teplo. Pořízení tepelné izolace stojí peníze, ale je to jednorázové vydání, které se v budoucnosti mnohonásobně vrátí. Optimální tepelnou ochranou dosáhnete úsporu nákladů na vytápění po celou dobu života Vašeho domu. A to je v dnešní době důležité vzhledem k trendu růstu cen za energii. Průkaz energetické náročnosti budovy umožňuje porovnávat jednotlivé budovy z hlediska účinnosti zateplení (kvality a tloušťky tepelných izolací) a tím i nákladů na vytápění. V dnešní době jsou náklady na vytápění významnou složkou rodinných či firemních rozpočtů a proto má porovnání velký význam pro uživatele objektu. Patrně by si nikdo nechtěl koupit dům, který by byl v době koupě trošku levnější než jiný, ale na nákladech na vytápění by se mu za několik let výrazně prodražil. Také je nutno připomenout, že od 1. ledna 2009 nabyla účinnost i poslední část zákona 177/2006 Sb., kde se uvádí, že stavebník, vlastník budovy nebo společenství vlastníků musí zajistit splnění požadavků na energetickou náročnost budovy a splnění porovnávacích ukazatelů a to: podlahovou plochou nad 1000 m 2 PRŮKAZ ENERGETICKÉ NÁROČNOSTI BUDOVY Typ budovy, místo označení Adresa budovy Celková podlahová plocha: A B C D E F G Hodnocení budovy po realizaci stávající stav doporučení Měrná vypočtená roční spotřeba energie v kwh/m 2 rok XY XY Celková vypočtená roční dodaná energie v GJ XY XY Podíl dodané energie připadající na: Vytápění Chlazení Větrání Teplá voda Osvětlení % % % % % Doba platnosti průkazu Průkaz vypracoval Jméno a příjmení Osvědčení č. Průkaz energetické náročnosti budovy udává, kolik celkem budova spotřebuje energie. Počítá se energie na vytápění domu v létě, chlazení v zimě, energie na nucené větrání, přípravu teplé vody a také na elektrické osvětlení. Podobně jako u elektrických spotřebičů si můžeme dům porovnat s ostatními a vidímě, kolik přibližně bude stát provoz takové nemovitosti.

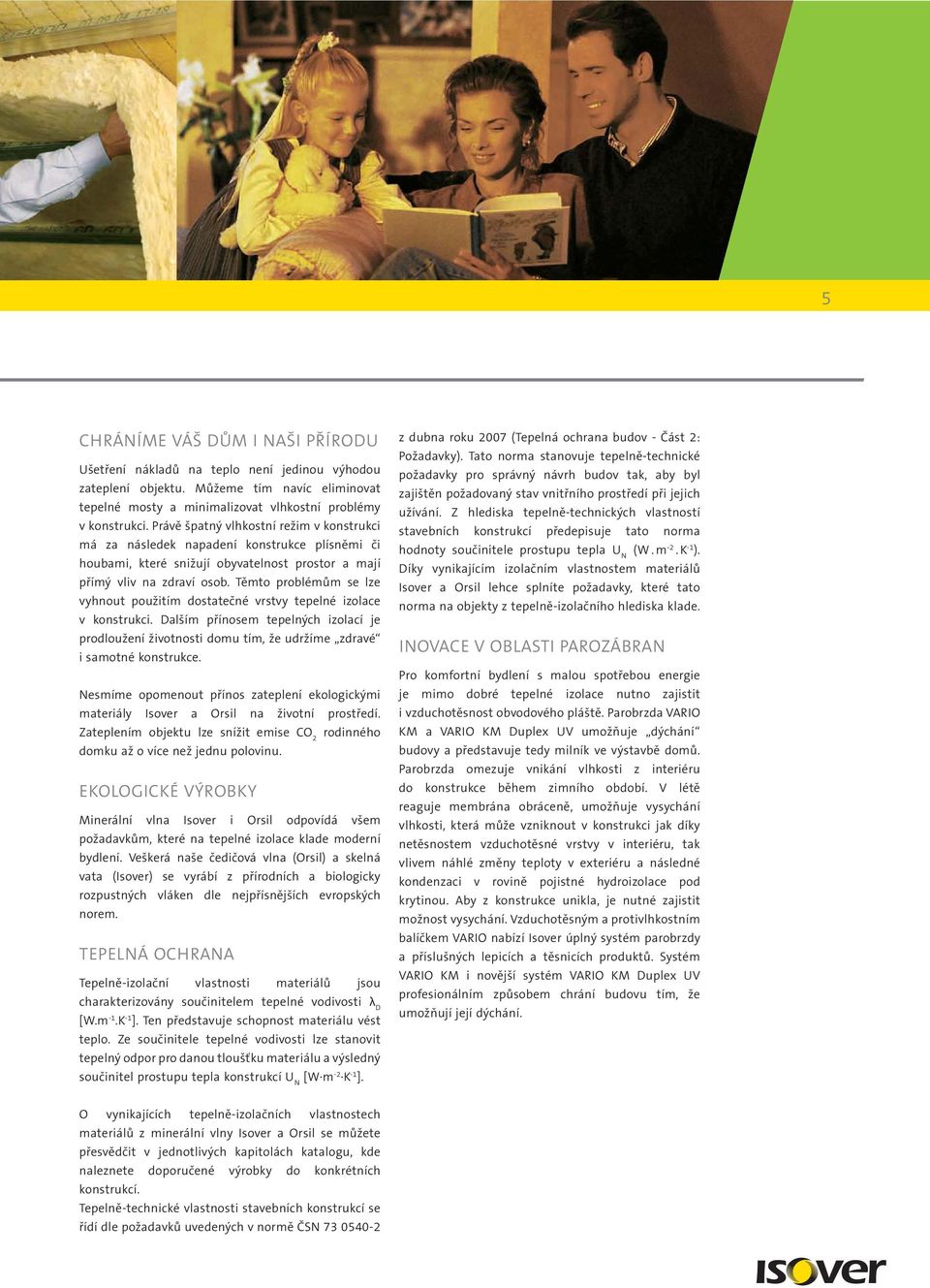

5 5 CHRÁNÍME VÁŠ DŮM I NAŠI PŘÍRODU Ušetření nákladů na teplo není jedinou výhodou zateplení objektu. Můžeme tím navíc eliminovat tepelné mosty a minimalizovat vlhkostní problémy v konstrukci. Právě špatný vlhkostní režim v konstrukci má za následek napadení konstrukce plísněmi či houbami, které snižují obyvatelnost prostor a mají přímý vliv na zdraví osob. Těmto problémům se lze vyhnout použitím dostatečné vrstvy tepelné izolace v konstrukci. Dalším přínosem tepelných izolací je prodloužení životnosti domu tím, že udržíme zdravé i samotné konstrukce. Nesmíme opomenout přínos zateplení ekologickými materiály Isover a Orsil na životní prostředí. Zateplením objektu lze snížit emise CO 2 rodinného domku až o více než jednu polovinu. EKOLOGICKÉ VÝROBKY Minerální vlna Isover i Orsil odpovídá všem požadavkům, které na tepelné izolace klade moderní bydlení. Veškerá naše čedičová vlna (Orsil) a skelná vata (Isover) se vyrábí z přírodních a biologicky rozpustných vláken dle nejpřísnějších evropských norem. TEPELNÁ OCHRANA Tepelně-izolační vlastnosti materiálů jsou charakterizovány součinitelem tepelné vodivosti [W.m -1.K -1 ]. Ten představuje schopnost materiálu vést teplo. Ze součinitele tepelné vodivosti lze stanovit tepelný odpor pro danou tloušťku materiálu a výsledný součinitel prostupu tepla konstrukcí U N [W m -2 K-1 ]. z dubna roku 2007 (Tepelná ochrana budov - Část 2: Požadavky). Tato norma stanovuje tepelně-technické požadavky pro správný návrh budov tak, aby byl zajištěn požadovaný stav vnitřního prostředí při jejich užívání. Z hlediska tepelně-technických vlastností stavebních konstrukcí předepisuje tato norma hodnoty součinitele prostupu tepla U N (W.m -2.K -1 ). Díky vynikajícím izolačním vlastnostem materiálů Isover a Orsil lehce splníte požadavky, které tato norma na objekty z tepelně-izolačního hlediska klade. INOVACE V OBLASTI PAROZÁBRAN Pro komfortní bydlení s malou spotřebou energie je mimo dobré tepelné izolace nutno zajistit i vzduchotěsnost obvodového pláště. Parobrzda VARIO KM a VARIO KM Duplex UV umožňuje dýchání budovy a představuje tedy milník ve výstavbě domů. Parobrzda omezuje vnikání vlhkosti z interiéru do konstrukce během zimního období. V létě reaguje membrána obráceně, umožňuje vysychání vlhkosti, která může vzniknout v konstrukci jak díky netěsnostem vzduchotěsné vrstvy v interiéru, tak vlivem náhlé změny teploty v exteriéru a následné kondenzaci v rovině pojistné hydroizolace pod krytinou. Aby z konstrukce unikla, je nutné zajistit možnost vysychání. Vzduchotěsným a protivlhkostním balíčkem VARIO nabízí Isover úplný systém parobrzdy a příslušných lepicích a těsnicích produktů. Systém VARIO KM i novější systém VARIO KM Duplex UV profesionálním způsobem chrání budovu tím, že umožňují její dýchání. O vynikajících tepelně-izolačních vlastnostech materiálů z minerální vlny Isover a Orsil se můžete přesvědčit v jednotlivých kapitolách katalogu, kde naleznete doporučené výrobky do konkrétních konstrukcí. Tepelně-technické vlastnosti stavebních konstrukcí se řídí dle požadavků uvedených v normě ČSN

6 6 VLASTNOSTI MINERÁLNÍCH IZOLACÍ ISOVER A ORSIL OCHRANA PROTI HLUKU Žijeme v hlučném světě. Dvacet čtyři hodin denně, sedm dní v týdnu jsme vystaveni hluku, který nechceme, nepotřebujeme nebo z něj nemáme žádný užitek. Isover pomáhá vytvářet místa, kde jsme v našem denním životě chráněni od nežádoucích účinků hluku. Velmi dobrá absorpční schopnost vláknitých materiálů Isover a Orsil umožňuje ochranu nejen před rušivým hlukem ze sousedních místností, ale také před nežádoucím venkovním hlukem. Naše výrobky jsou díky optimální hmotnosti vhodné do lehkých tlumících příček, díky nízkým hodnotám dynamické tuhosti do plovoucích podlah a jejich výborných pohltivých schopností je využíváno u zvukově pohltivých stěn, podhledů a v technických a průmyslových aplikacích. HLADINA AKUSTICKÉHO TLAKU OD RŮZNÝCH ZDROJŮ, JEHO ÚČINKY db (A) Správným návrhem lze s našimi výrobky dosáhnout trvalého a citelného zlepšení akustických parametrů jednotlivých konstrukcí. Naše výrobky mohou být součástí mnoha systémů, jejichž výrobci uvádějí konkrétní hodnoty těchto parametrů. Jejich minimální hodnoty jsou předepsány normou. Podmínkou účinnosti našich izolací je zabudování v systémové konstrukci nebo zodpovědný přístup projektanta při návrhu nesystémové konstrukce. Porucha sluchu i při krátkodobém působení hluku Porucha sluchu při dlouhodobém vystavení působení hluku Silné obtěžování a snížení psychické výkonnosti VYTVÁŘÍME AKUSTICKOU POHODU Slabé rušení Žádné nebo občasné rušení Poznámka: Uvedené hodnoty jsou jen informativní, vždy záleží na skladbě celé konstrukce.

7 7 POŽÁRNÍ OCHRANA Výrobky z minerální plsti Orsil a Isover výrazně přispívají ke zvyšování požární odolnosti objektů. Požární odolnost v minutách (např. příčky či obvodové stěny) se hodnotí vždy jako odolnost celé skladby (nosné části, izolace, opláštění včetně kotvících prvků apod.), nikdy nelze hodnotit samostatnou izolační desku či jiný jednotlivý prvek dané skladby. Desky či role samotné jsou dle platných předpisů hodnoceny tzv. reakcí na oheň. Reakce na oheň je odezva výrobku na oheň, kterému je za daných podmínek vystaven. Je to výsledek celého souboru zkoušek. Všechny výrobky z minerální plsti Orsil nebo Isover jsou zařazeny dle ČSN EN do třídy reakce na oheň A1 (A2). DALŠÍ VÝHODY MINERÁLNÍCH IZOLACÍ ISOVER A ORSIL PAROPROPUSTNOST VODOODPUDIVOST VÝBĚR SPRÁVNÉHO TYPU VÝROBKU Výrobky Isover a Orsil jsou vždy součástí ucelené skladby konstrukce. Přesné specifikace jejich vlastností jsou uvedeny v jednotlivých technických listech výrobků. Aktuální verzi technických listů naleznete na Na konstrukce je kladeno velké množství požadavků nejen z hlediska správného konstrukčního řešení, ale také z hlediska legislativních předpisů. Tato problematika je natolik široká, že přesahuje rámec návrhu a posouzení objektů nebo jednotlivých konstrukcí bez odborné pomoci specialisty projektanta. Zjišťování a posuzování jednotlivých vlastností konečné konstrukce je tedy plně v kompetenci projektantů. Ti mohou v návrhu využít tzv. systémových konstrukcí skladeb ověřených potřebnými zkouškami a certifikovaných pro danou aplikaci. U výrobce systémové konstrukce lze zjistit mimo součinitele prostupu tepla také hodnotu požární odolnosti i vzduchové neprůzvučnosti, popřípadě další specifické parametry. Systémové konstrukce jsou dnes běžně užívány v oblasti zateplování fasád, lehkých dělících konstrukcích (stropy a příčky), podlahových konstrukcí atd. Společnost Isover jako výrobce izolační výplně těchto systémů přebírá záruku za své výrobky a jejich vlastnosti tehdy, jsou-li zabudovány právě v systémové skladbě a dle souvisejících technologických postupů způsobilou realizační firmou. V nesystémových skladbách přechází zodpovědnost plynoucí z návrhu plně na projektanta. TVAROVÁ A OBJEMOVÁ STÁLOST ZDRAVOTNÍ NEZÁVADNOST Pro jednoduchou orientaci v našem sortimentu minerálních izolací z hlediska aplikací, jejich vlastností deklarovaných dle ČSN EN a minimálních tlouštěk, slouží přehledné tabulky na konci katalogu.

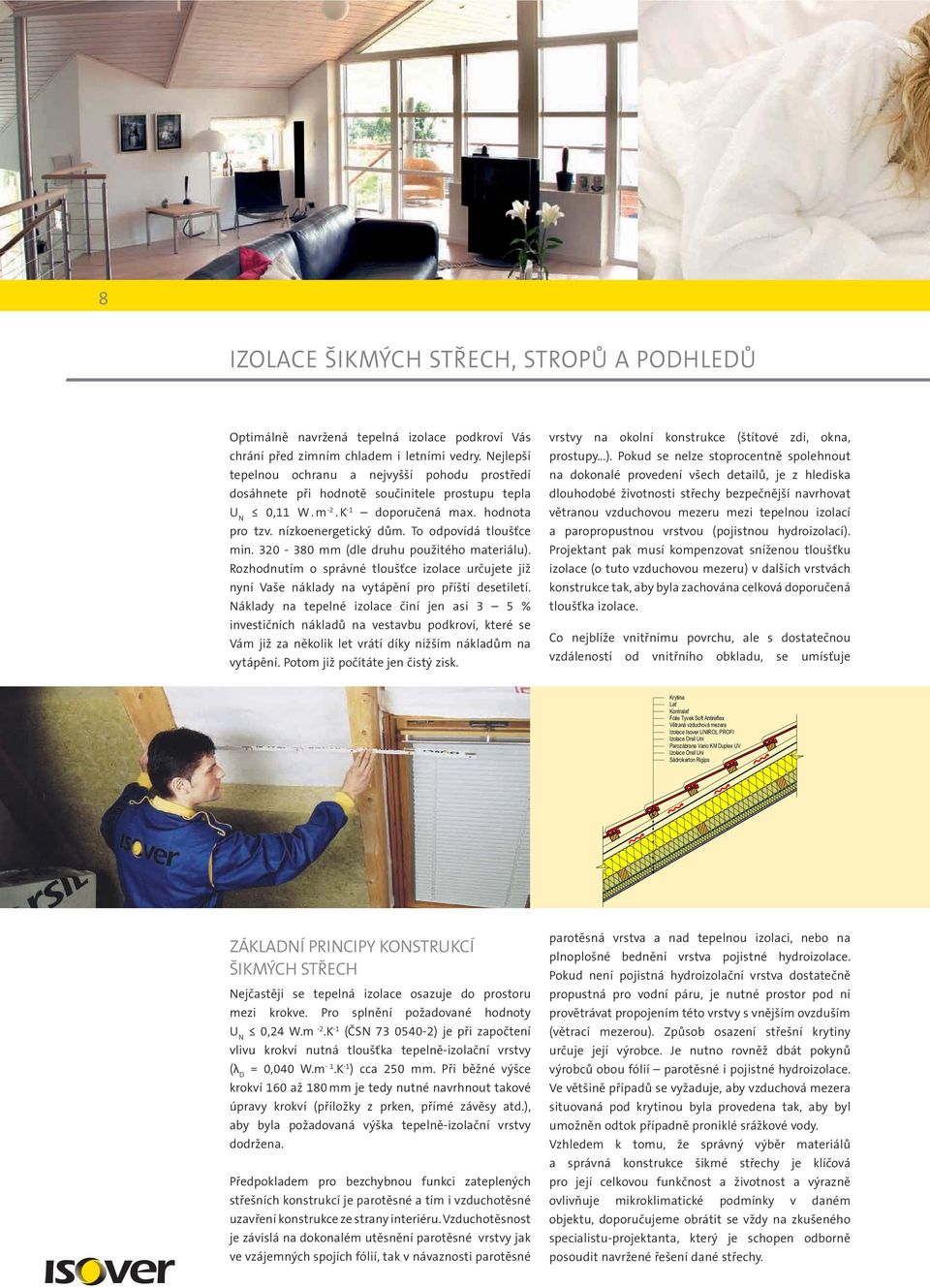

8 8 IZOLACE ŠIKMÝCH STŘECH, STROPŮ A PODHLEDŮ Optimálně navržená tepelná izolace podkroví Vás chrání před zimním chladem i letními vedry. Nejlepší tepelnou ochranu a nejvyšší pohodu prostředí dosáhnete při hodnotě součinitele prostupu tepla U N 0,11 W. m -2.K -1 doporučená max. hodnota pro tzv. nízkoenergetický dům. To odpovídá tloušťce min mm (dle druhu použitého materiálu). Rozhodnutím o správné tloušťce izolace určujete již nyní Vaše náklady na vytápění pro příští desetiletí. Náklady na tepelné izolace činí jen asi 3 5 % investičních nákladů na vestavbu podkroví, které se Vám již za několik let vrátí díky nižším nákladům na vytápění. Potom již počítáte jen čistý zisk. vrstvy na okolní konstrukce (štítové zdi, okna, prostupy...). Pokud se nelze stoprocentně spolehnout na dokonalé provedení všech detailů, je z hlediska dlouhodobé životnosti střechy bezpečnější navrhovat větranou vzduchovou mezeru mezi tepelnou izolací a paropropustnou vrstvou (pojistnou hydroizolací). Projektant pak musí kompenzovat sníženou tloušťku izolace (o tuto vzduchovou mezeru) v dalších vrstvách konstrukce tak, aby byla zachována celková doporučená tloušťka izolace. Co nejblíže vnitřnímu povrchu, ale s dostatečnou vzdáleností od vnitřního obkladu, se umísťuje Krytina La Kontrala Folie Tyvek Soft Antireflex V traná vzduchová mezera Izolace Isover UNIROL PROFI Izolace Orsil Uni Parozábrana Vario KM Duplex UV Izolace Orsil Uni Sádrokarton Rigips ZÁKLADNÍ PRINCIPY KONSTRUKCÍ ŠIKMÝCH STŘECH Nejčastěji se tepelná izolace osazuje do prostoru mezi krokve. Pro splnění požadované hodnoty U N 0,24 W.m -2.K -1 (ČSN ) je při započtení vlivu krokví nutná tloušťka tepelně-izolační vrstvy ( = 0,040 W.m -1.K -1 ) cca 250 mm. Při běžné výšce krokví 160 až 180 mm je tedy nutné navrhnout takové úpravy krokví (příložky z prken, přímé závěsy atd.), aby byla požadovaná výška tepelně-izolační vrstvy dodržena. Předpokladem pro bezchybnou funkci zateplených střešních konstrukcí je parotěsné a tím i vzduchotěsné uzavření konstrukce ze strany interiéru. Vzduchotěsnost je závislá na dokonalém utěsnění parotěsné vrstvy jak ve vzájemných spojích fólií, tak v návaznosti parotěsné parotěsná vrstva a nad tepelnou izolaci, nebo na plnoplošné bednění vrstva pojistné hydroizolace. Pokud není pojistná hydroizolační vrstva dostatečně propustná pro vodní páru, je nutné prostor pod ní provětrávat propojením této vrstvy s vnějším ovzduším (větrací mezerou). Způsob osazení střešní krytiny určuje její výrobce. Je nutno rovněž dbát pokynů výrobců obou fólií parotěsné i pojistné hydroizolace. Ve většině případů se vyžaduje, aby vzduchová mezera situovaná pod krytinou byla provedena tak, aby byl umožněn odtok případně proniklé srážkové vody. Vzhledem k tomu, že správný výběr materiálů a správná konstrukce šikmé střechy je klíčová pro její celkovou funkčnost a životnost a výrazně ovlivňuje mikroklimatické podmínky v daném objektu, doporučujeme obrátit se vždy na zkušeného specialistu-projektanta, který je schopen odborně posoudit navržené řešení dané střechy.

9 9 ZATEPLENÍ NAD KROKVEMI Zateplení nad krokvemi je v současné době jeden ze způsobů zateplení šikmých střech. Tento způsob zateplení se skládá z několika vrstev, kde tou hlavní je tepelná izolace. Ta díky eliminaci tepelných mostů (například vlivem krokví) tvoří nepřerušovanou vrstvu a díky tomu je tento systém v řadě případů vhodnější než klasické systémy zateplení šikmých střech. Důvodů proč zateplit nad krokvemi je několik. Ten hlavní ale je, že tloušťka izolace v konstrukci šikmé střechy nám dnes již začíná značně snižovat obytný prostor. Běžná výška krokví je 160 mm, ale požadované tloušťky minerální izolace začínají dle normy ČSN již na hranici 200 mm, doporučené pak 240 mm a u nízkoenergetického zateplení se pohybujeme u hranice 320 mm. Taková tloušťka izolace již interiérový prostor značně zmenší. Ale výhod má systém více, jsou to například tyto: 5. Eliminace chyb v konstrukci Zateplením nad krokvemi se vyhneme často problémovým řešením vlivem složité konstrukce krovu v interiéru (kleštiny, světlíky atd.), jak z hlediska parozábrany, tak z hlediska tepelné izolace. 6. Možnosti kombinace způsobu zateplení Zateplení nad krokvemi lze bez problémů kombinovat se současnými systémy zateplení mezi a pod krokvemi. 1. Otevřený podhled v interiéru Podhled v interiéru může zůstat volný bez dalších zásahů, čímž se docílí příjemného estetického působení struktury dřeva v konstrukci krovu. 2. Minimalizace tepelných mostů Díky eliminaci záporného vlivu krokví, jako tepelných mostů, se zabrání úniku tepla těmito místy, krokve běžně ovlivňují izolační schopnost konstrukce z 10-20%. 3. Rychlá montáž Systém zateplení nad krokvemi je snazší a rychlejší na provedení, navíc odpadají problémy s úchyty sádrokartonových roštů v případě vyšších tloušťek izolace v prostoru pod krokvemi. Krytina La Kontrala Folie Tyvek Soft Antireflex Izolace Orsil Uni Izolace Orsil Uni Parozábrana Vario KM Duplex Bedn ní Krokev 4. Snížení rizika poničení parozábrany Nedochází k perforaci parozábrany průnikem kotvení roštů pro podhled či samotného podhledu, zásuvek atd., tím se snižuje riziko průniku vlhkosti v nedokonale slepených místech.

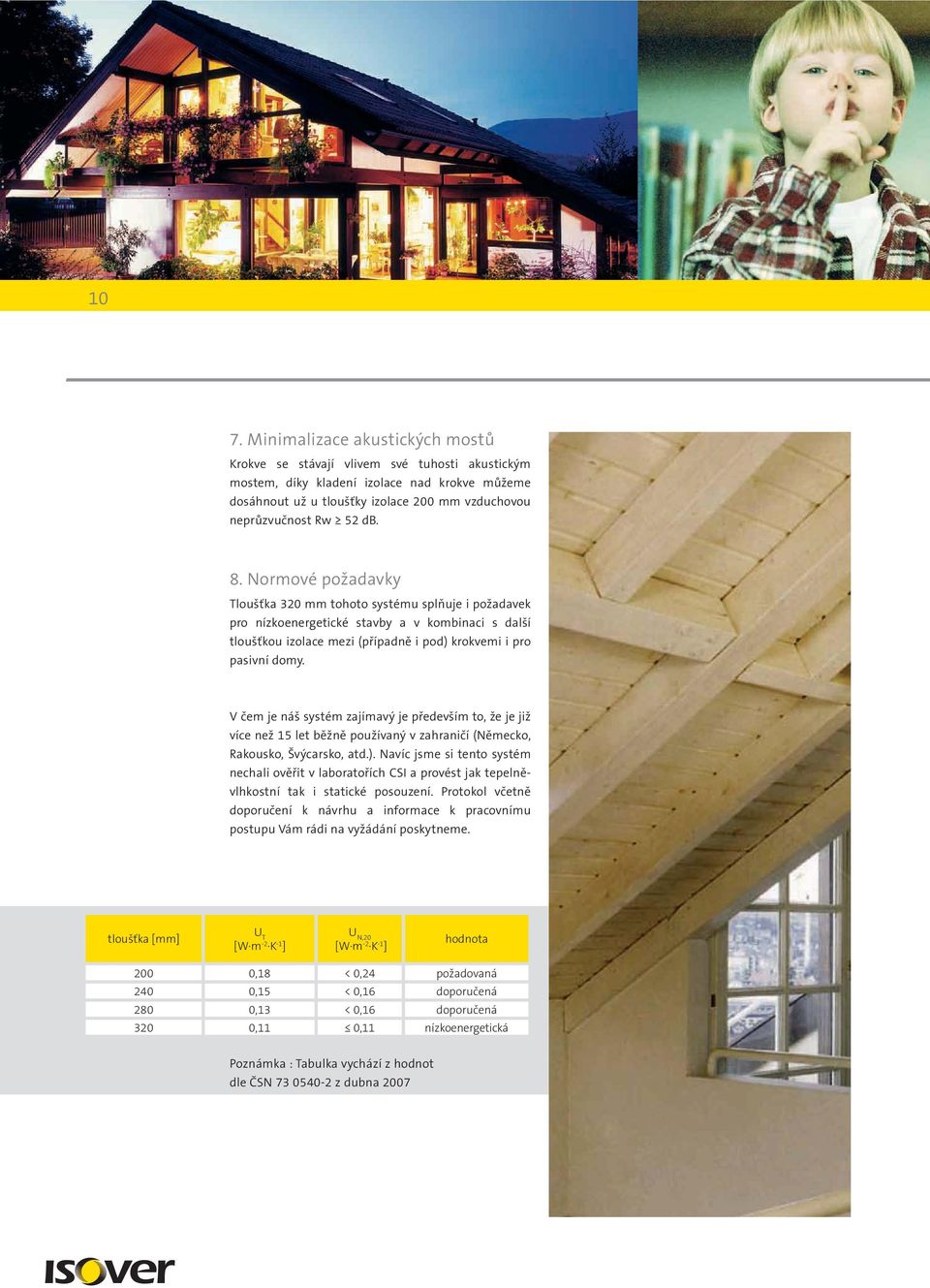

10 10 7. Minimalizace akustických mostů Krokve se stávají vlivem své tuhosti akustickým mostem, díky kladení izolace nad krokve můžeme dosáhnout už u tloušťky izolace 200 mm vzduchovou neprůzvučnost Rw 52 db. 8. Normové požadavky 320 mm tohoto systému splňuje i požadavek pro nízkoenergetické stavby a v kombinaci s další tloušťkou izolace mezi (případně i pod) krokvemi i pro pasivní domy. V čem je náš systém zajímavý je především to, že je již více než 15 let běžně používaný v zahraničí (Německo, Rakousko, Švýcarsko, atd.). Navíc jsme si tento systém nechali ověřit v laboratořích CSI a provést jak tepelněvlhkostní tak i statické posouzení. Protokol včetně doporučení k návrhu a informace k pracovnímu postupu Vám rádi na vyžádání poskytneme. tloušťka [mm] U T [W m -2 K -1 ] U N,20 [W m -2 K -1 ] hodnota 200 0,18 < 0,24 požadovaná 240 0,15 < 0,16 doporučená 280 0,13 < 0,16 doporučená 320 0,11 0,11 nízkoenergetická Poznámka : Tabulka vychází z hodnot dle ČSN z dubna 2007

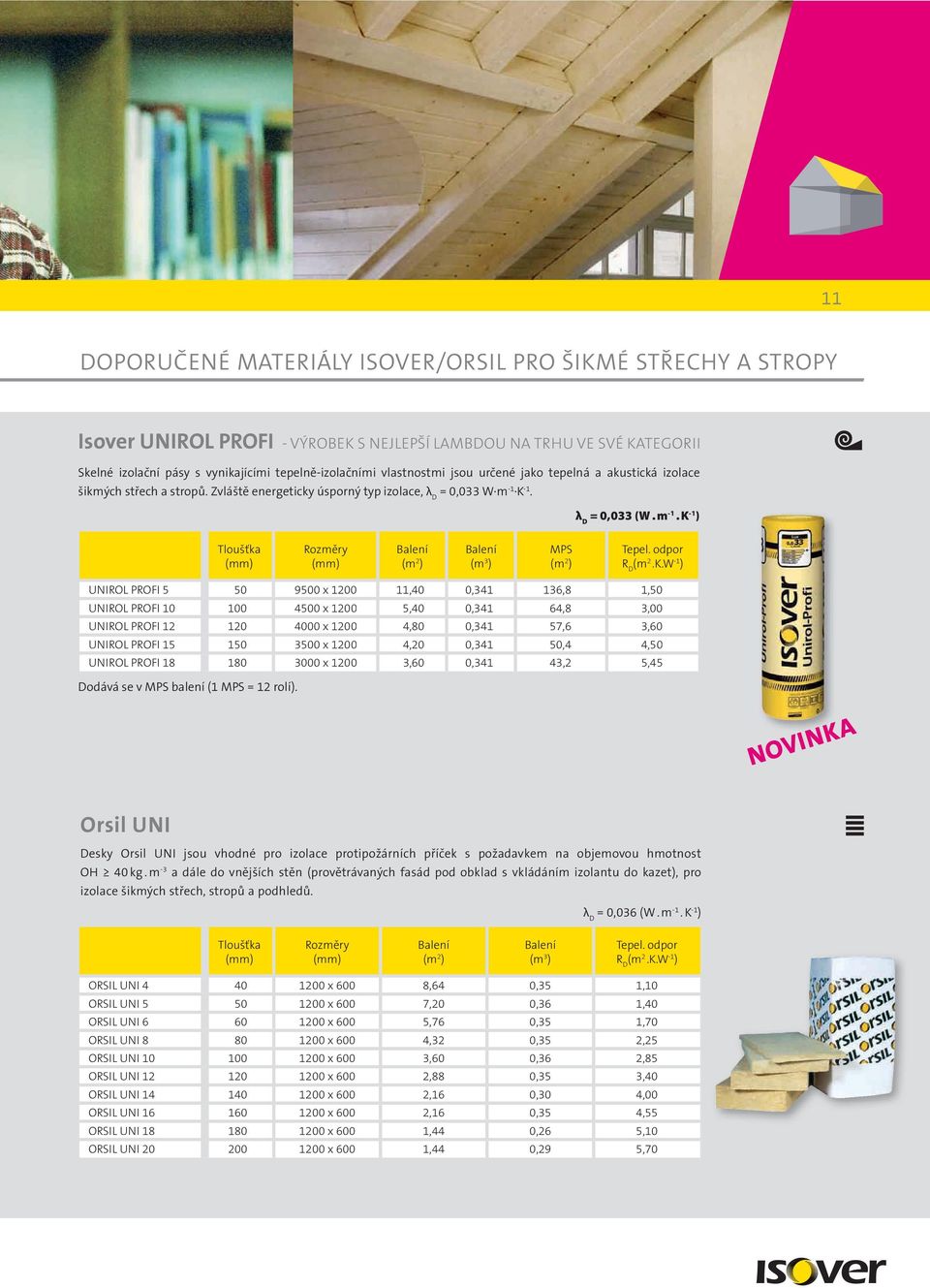

11 11 DOPORUČENÉ MATERIÁLY ISOVER/ORSIL PRO ŠIKMÉ STŘECHY A STROPY Isover UNIROL PROFI - VÝROBEK S NEJLEPŠÍ LAMBDOU NA TRHU VE SVÉ KATEGORII Skelné izolační pásy s vynikajícími tepelně-izolačními vlastnostmi jsou určené jako tepelná a akustická izolace -1 šikmých střech a stropů. Zvláště energeticky úsporný typ izolace, = 0,033 W m-1 K. = 0,033 (W. m -1. K -1 ) (m 3 ) MPS Tepel. odpor R D (m 2.K.W -1 ) UNIROL PROFI x ,40 0, ,8 1,50 UNIROL PROFI x ,40 0,341 64,8 3,00 UNIROL PROFI x ,80 0,341 57,6 3,60 UNIROL PROFI x ,20 0,341 50,4 4,50 UNIROL PROFI x ,60 0,341 43,2 5,45 Dodává se v MPS balení (1 MPS = 12 rolí). NOVINKA Orsil UNI Desky Orsil UNI jsou vhodné pro izolace protipožárních příček s požadavkem na objemovou hmotnost OH 40 kg. m -3 a dále do vnějších stěn (provětrávaných fasád pod obklad s vkládáním izolantu do kazet), pro izolace šikmých střech, stropů a podhledů. = 0,036 (W. m -1. K -1 ) (m 3 ) Tepel. odpor R D (m 2.K.W -1 ) ORSIL UNI x 600 8,64 0,35 1,10 ORSIL UNI x 600 7,20 0,36 1,40 ORSIL UNI x 600 5,76 0,35 1,70 ORSIL UNI x 600 4,32 0,35 2,25 ORSIL UNI x 600 3,60 0,36 2,85 ORSIL UNI x 600 2,88 0,35 3,40 ORSIL UNI x 600 2,16 0,30 4,00 ORSIL UNI x 600 2,16 0,35 4,55 ORSIL UNI x 600 1,44 0,26 5,10 ORSIL UNI x 600 1,44 0,29 5,70

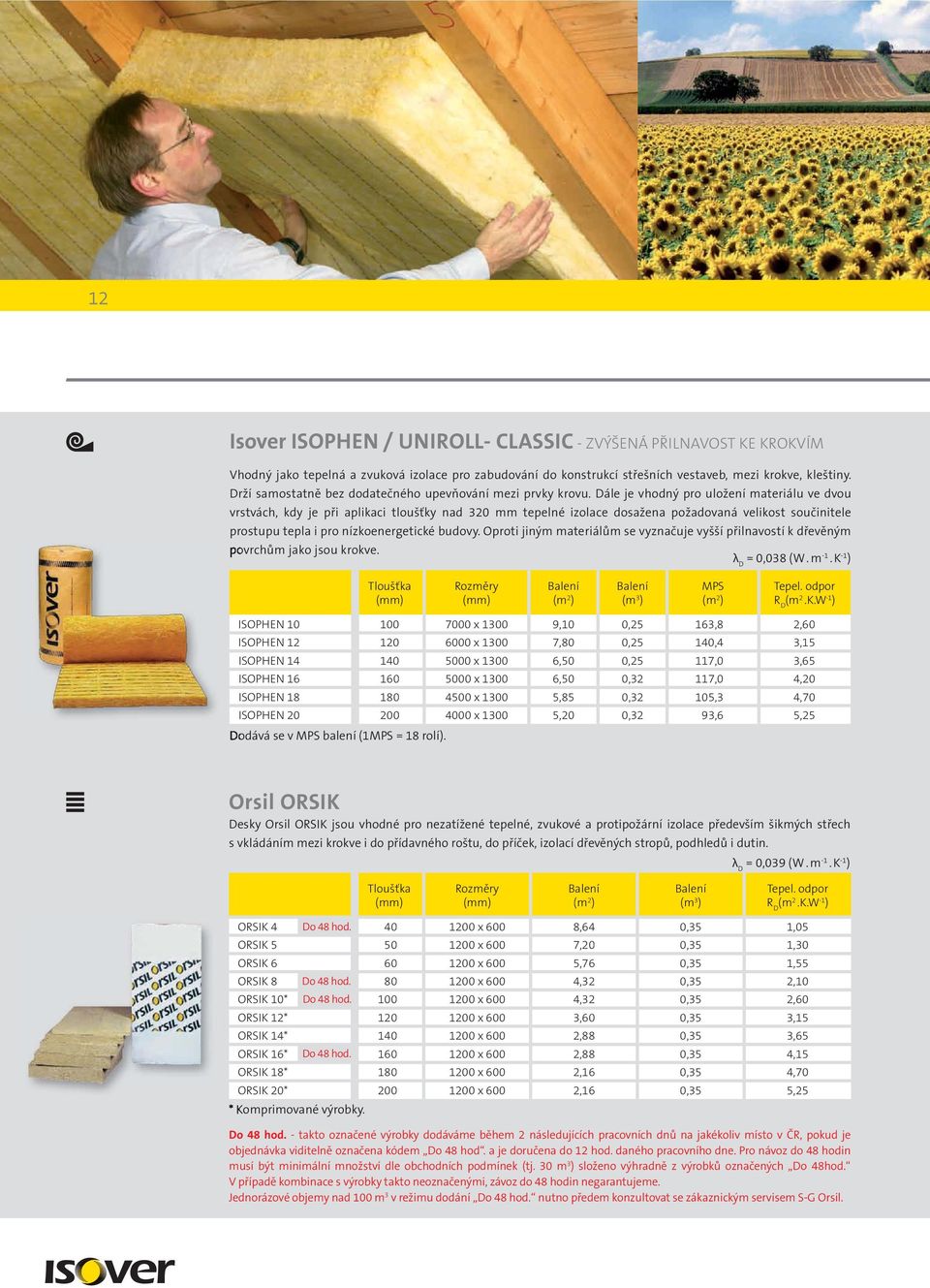

12 12 Isover ISOPHEN / UNIROLL- CLASSIC - ZVÝŠENÁ PŘILNAVOST KE KROKVÍM Vhodný jako tepelná a zvuková izolace pro zabudování do konstrukcí střešních vestaveb, mezi krokve, kleštiny. Drží samostatně bez dodatečného upevňování mezi prvky krovu. Dále je vhodný pro uložení materiálu ve dvou vrstvách, kdy je při aplikaci tloušťky nad 320 mm tepelné izolace dosažena požadovaná velikost součinitele prostupu tepla i pro nízkoenergetické budovy. Oproti jiným materiálům se vyznačuje vyšší přilnavostí k dřevěným ovrchům jako jsou krokve. = 0,038 (W. m -1. K -1 ) (m 3 ) MPS Tepel. odpor R D (m 2.K.W -1 ) ISOPHEN x ,10 0,25 163,8 2,60 ISOPHEN x ,80 0,25 140,4 3,15 ISOPHEN x ,50 0,25 117,0 3,65 ISOPHEN x ,50 0,32 117,0 4,20 ISOPHEN x ,85 0,32 105,3 4,70 ISOPHEN x ,20 0,32 93,6 5,25 odává se v MPS balení (1MPS = 18 rolí). Orsil ORSIK Desky Orsil ORSIK jsou vhodné pro nezatížené tepelné, zvukové a protipožární izolace především šikmých střech s vkládáním mezi krokve i do přídavného roštu, do příček, izolací dřevěných stropů, podhledů i dutin. = 0,039 (W. m -1. K -1 ) (m 3 ) Tepel. odpor R D (m 2.K.W -1 ) ORSIK4 Do 48 hod x 600 8,64 0,35 1,05 ORSIK x 600 7,20 0,35 1,30 ORSIK x 600 5,76 0,35 1,55 ORSIK 8 Do 48 hod x 600 4,32 0,35 2,10 ORSIK 10* Do 48 hod x 600 4,32 0,35 2,60 ORSIK 12* x 600 3,60 0,35 3,15 ORSIK 14* x 600 2,88 0,35 3,65 ORSIK 16* Do 48 hod x 600 2,88 0,35 4,15 ORSIK 18* x 600 2,16 0,35 4,70 ORSIK 20* x 600 2,16 0,35 5,25 Komprimované výrobky. Do 48 hod. - takto označené výrobky dodáváme během 2 následujících pracovních dnů na jakékoliv místo v ČR, pokud je objednávka viditelně označena kódem Do 48 hod. a je doručena do 12 hod. daného pracovního dne. Pro návoz do 48 hodin musí být minimální množství dle obchodních podmínek (tj. 30 m 3 ) složeno výhradně z výrobků označených Do 48hod. V případě kombinace s výrobky takto neoznačenými, závoz do 48 hodin negarantujeme. Jednorázové objemy nad 100 m 3 v režimu dodání Do 48 hod. nutno předem konzultovat se zákaznickým servisem S-G Orsil.

13 13 Isover DOMO COMFORT - IZOLACE SE ZPEVŇUJÍCÍM POLEPEM Isover DOMO COMFORT je vhodný na zateplení šikmých střech a stropů i pro jakékoli tepelné, zvukové a další nezatížené konstrukce. Díky speciálnímu polepu odpadají problémy s odtrháváním částí izolace díky nepřesnému řezání (v řadě případů spíše trhání) či protrhávání izolace díky nekvalitní montáži (často způsobené hrubou silou). = 0,039 (W. m -1. K -1 ) (m 3 ) MPS Tepel. odpor R D (m 2.K.W -1 ) DOMO COMFORT x1200 9,600 0, ,4 2,55 DOMO COMFORT x1200 6,900 0, ,6 3,85 DOMO COMFORT x1200 5,700 0, ,8 4,60 NOVINKA Orsil ORSET - VHODNÝ FORMÁT PRO SÁDROKARTONOVÉ KONSTRUKCE Desky Orsil ORSET jsou vhodné zvláště pro nezatížené tepelné, zvukové a protipožární izolace šikmých střech s vkládáním mezi krokve s roztečí do 1m, dále pod krokve do přídavného podhledového roštu (rozměr 625 mm), dále pro izolace stropů, příček, podhledů a dutin. = 0,039 (W. m -1. K -1 ) (m 3 ) Tepel. odpor R D (m 2.K.W -1 ) ORSET x 625 7,500 0,30 1,00 ORSET x 625 6,250 0,31 1,25 ORSET x 625 5,000 0,30 1,50 ORSET x 625 3,750 0,30 2,05 ORSET x 625 3,125 0,31 2,55 ORSET x 625 2,500 0,30 3,05 ORSET x 625 1,875 0,26 3,55 ORSET x 625 1,875 0,30 4,10 ORSET x 625 1,250 0,23 4,60 ORSET x 625 1,250 0,25 5,10

14 14 Isover DOMO Role Isover DOMO jsou vhodné pro jakékoli tepelné, zvukové, nezatížené izolace pro zabudování do konstrukcí zavěšených pohledů, k izolaci dutin (zvýšení protihlukové izolace), na nepochozí stropní konstrukce. = 0,039 (W. m -1. K -1 ) (m 3 ) MPS Tepel. odpor R D (m 2.K.W -1 ) DOMO TWIN 10/ x 7500 x ,00 0,17 432,0 1,25 DOMO TWIN 12/ x 6000 x ,40 0,17 345,6 1,50 DOMO x ,80 0,17 259,2 2,05 DOMO x ,00 0,17 216,0 2,55 DOMO x ,20 0,17 172,8 3,05 DOMO x ,00 0,17 144,0 3,55 DOMO 16 Do 48 hod x ,00 0,17 144,0 4,10 DOMO x ,80 0,17 115,2 4,60 DOMO x ,20 0,17 100,8 5,10 v MPS balení (1 MPS = 24 rolí). Po dohodě s výrobcem je možno dodat i volné balení. Při aplikaci materiálu na izolaci šikmých střech a při použití bezkontaktní difuzní fólie, nutno zabezpečit funkční provětrávací mezeru. Orsil ORSTROP Desky Orsil ORSTROP jsou vhodné pro nezatížitelné tepelné, zvukové a protipožární izolace stropů (mezi stropní trámy), nepochozích půd, podhledů a dutin. = 0,041 (W. m -1. K -1 ) (m 3 ) Tepel. odpor R D (m 2.K.W -1 ) ORSTROP x 600 8,64 0,35 0,95 ORSTROP x 600 7,20 0,36 1,20 ORSTROP x 600 5,76 0,35 1,45 ORSTROP x 600 4,32 0,35 1,95 ORSTROP 10* x 600 5,04 0,36 2,40 ORSTROP 12* x 600 4,32 0,36 2,90 ORSTROP 14* x 600 3,60 0,36 3,40 ORSTROP 16* x 600 2,88 0,36 3,90 ORSTROP 18* x 600 2,88 0,36 4,35 ORSTROP 20* x 600 2,16 0,36 4,85 *Komprimované výrobky.

15 15 Isover RIO Role Isover RIO jsou vhodné jako tepelná a zvuková izolace, převážně určená do konstrukcí zavěšených podhledů, izolaci dutin či na nepochozí stropní konstrukce. = 0,042 (W. m -1. K -1 ) (m 3 ) MPS Tepel. odpor R D (m 2.K.W -1 ) RIO TWIN 10/ x 7500 x ,00 0, ,0 1,15 RIO TWIN 12/ x 6500 x ,60 0, ,4 1,40 RIO x ,80 0, ,2 1,90 RIO x ,00 0, ,0 2,35 RIO x ,80 0, ,2 2,85 RIO x ,60 0, ,4 3,30 RIO x ,00 0, ,0 3,80 RIO x ,40 0, ,6 4,25 RIO x ,80 0, ,2 4,75 Dodává se v MPS balení (1 MPS = 24 rolí). Při objednání výrobku Isover RIO je minimální dodací množství 12 MPS izolačních materiálů Isover. Orsil TRAM - KONSTRUKČNÍ TRÁMKY URČENÉ K SYSTÉMU ZATEPLENÍ NAD KROKVEMI Výška (ks) Tepel. odpor R D (m 2.K.W -1 ) ORSIL TRAM x 100, 1000 x a 72 4,65 ORSIL TRAM x 100, 1000 x a 60 5,55 ORSIL TRAM x 100, 1000 x a 51 6,50 Na vyžádání lze dodat i výrobky výšky 320 mm. = 0,044 (W. m -1. K -1 ) Twin UD - ŠROUBY URČENÉ K SYSTÉMU ZATEPLENÍ NAD KROKVEMI Průměr Délka (ks) Hmotnost (kg) TWIN UD 7,0 x 400 7, ,112 TWIN UD 7,0 x 440 7, ,124 TWIN UD 7,0 x 480 7, ,137 Na vyžádání lze pro výrobky Orsil TRAM 32 dodat i vruty délky 520 mm.

16 16 DOPLŇKOVÉ MATERIÁLY K ŠIKMÝM STŘECHÁM PAROBRZDY VARIO - CHYTRÉ FÓLIE Parobrzda Isover Vario KM byla vyvinuta již před několika lety předními odborníky v Německu. Od té doby se rozšířila prakticky po celé Evropě. Myšlenka byla jasná, vyrobit parozábranu tak, aby fungovala jako parozábrana, když je to třeba (tj. v zimním období) a pokud dojde vlivem chyb v montáži, špatným provedením spojů či jinak k nárůstu vlhkosti v prostoru nad parozábranou, aby byla schopna tuto situaci řešit a mohla pomáhat vysušování dřevěných částí krovu i minerální izolace během léta i směrem do interiéru. Toto úsilí se zdařilo a vyvinula se parobrzda Poznámka: Princip fungování parobrzdy v letním období LÉTO s proměnlivou ekvivalentní difuzní tloušťkou s d (od 0,2-5 m). Díky unikátnímu složení vznikla parobrzda Isover Vario KM a její vylepšená verze Vario KM Duplex UV, která je díky speciálnímu rounu schopna přilnout ke krokvím podobně jako funguje suchý zip. Parozábranu Vario KM bychom měli používat vždy, když chceme mít určitou garanci, že nám konstrukce vyhoví, i v případě ne zcela 100% správně provedené konstrukce (bohužel 100% provedená konstrukce je spíše raritou než standardem). Jde o jakousi pojistku, podobně jako je tomu u airbacku u aut. Airback pomáhá zachránit život v případě nehody auta, parozábrana Isover Vario KM zachránit konstrukci v případě poruchy konstrukce, ale stejně jako airback není všemocná. Jaké výhody tato parobrzda má: 1. Zabraňuje vnikání vlhkosti Základní funkce všech parozábran je zabránit pronikání vlhkosti z interiéru do podstřešního prostoru. Tuto základní funkci samozřejmě má i parobrzda Isover Vario KM. 2. Zlepšuje vlhkostní režim v konstrukci Oproti parozábranám či parobrzdám má však Isover Vario KM difuzní odpor proměnný v závislosti na množství vlhkosti (relativní vlhkosti vzduchu). Pokud vlhkost nad parobrzdou dosáhne vyšší hodnoty než je v interiéru, tak se ekvivalentní difuzní tloušťka s d změní tak, že je schopna odvádět nadměrnou vlhkost zpět do interiéru. 3. Systémové řešení Smyslem parotěsné vrstvy není jen mít ideální parozábranu či parobrzdu, ale mít parotěsnou celou vrstvu v konstrukci. Z tohoto důvodu nechceme zákazníkům nabízet jen jeden výrobek, ale celé systémové řešení. Proto máme k této vyjímečné parozábraně i kompletní systém lepících pásek a dalšího příslušenství, které v kombinaci s parobrzdou Isover Vario KM tvoří ideální funkční systém. 4. Garance Systém jako celek je funkční po celou dobu životnosti stavby. Živostnost stavby se standardně uvádí jako doba 50 let. Poznámka: Princip fungování parobrzdy v zimním období ZIMA V čem je náš systém zajímavý, je především jeho unikátní vlastnost, kterou je proměnlivá ekvivalentní difuzní tloušťka a také funkčnost v obou směrech. To že tyto fólie fungují spolehlivě, na to se lze spolehnout, jelikož je tento systém již 5 let používaný v zahraničí (Německo, Rakousko, atd.) a funguje spolehlivě na všech stavbách, kde byl použit.

17 17 Isover VARIO KM Jedná se o parobrzdu s proměnnou ekvivalentní difuzní tloušťkou. Ve spojení s materiály Orsil a Isover je tato parobrzda ideální pro konstrukce šikmých střech a jiných dřevěných konstrukcí, např. obvodových stěn a dřevěných stropů. Umožňuje rychlejší vysychání dřeva. UV stabilita 1 měsíc. Role VARIO KM x Isover VARIO KM DUPLEX UV - CHYTRÁ PAROBRZDA Je velmi pevná parobrzda s proměnnou ekvivalentní difuzní tloušťkou, UV stabilizací min. 18 měsíců a speciálním přilnavým rounem. Jedná se o vylepšenou verzi parobrzdy Isover VARIO KM. Role VARIO KM DUPLEX UV x Isover VARIO KB 1 Lepící páska pro vzduchotěsné přelepení přesahů parobrzdy Vario KM a Vario KM Duplex. Šířka pásky bm v roli VARIO KB VARIO Powerflex Univerzální vysoce pružná lepící páska určená k lepení detailů styku parobrzdy a dřevěné konstrukce či prostupů instalací skrz parobrzdu. Šířka pásky bm v roli VARIO Powerflex VARIO DS Trvale elastický tmel, aplikuje se v tl. 6-8 mm k zajištění trvalého vzhuchotěsného napojení parobrzdy a obvodového zdiva. Obsah (ml) VARIO DS 310

18 18 PODSTŘEŠNÍ FÓLIE TYVEK Difuzně otevřené fólie Tyvek jsou fólie určené pod střešní krytinu jako pojistná hydroizolace a umisťují se buď přímo nad tepelnou izolaci či na bednění. Fólie Tyvek jsou daleko lehčí a pevnější než papír a pružnější než textilie. Fólie se vyrábí z mimořádně jemných vláken vysokohustotního polyetylénu kontinuálním procesem, ve kterém jsou tato vlákna odstřeďována pod vysokým tlakem, ukládána na nekonečný pás a pak spojována při určité teplotě a tlaku bez použití lepidel nebo pojiv. Materiál je hladký, nepropustný pro světlo, pružný a velmi lehký. Je propustný pro páru, avšak odolný vůči vodě a rovněž vysoce odolný vůči chemikáliím, odírání a stárnutí. Díky této unikátní struktuře, na rozdíl od jiných typů podobných fólií, fungují fólie Tyvek v obou směrech, obdobně jako tkaniny GORE-TEX používané především v textilním průmyslu. Kromě této vlastnosti mají fólie Tyvek ještě řadu dalších výhod: 1. Vysoká propustnost pro páry Velmi nízká hodnota ekvivalentní difuzní tloušťky s d (0,025 0,03 m). 4. Odolnost vůči UV záření Fólie Tyvek nemění své vlastnosti ani po 4 měsících trvalého vystavení přímému slunečnímu záření. 5. Odolnost proti houbám, plísním a hmyzu 6. Mimořádně dlouhá provozní životnost Podle normy ČSN EN difuzní fólie splňuje deklaraci základních parametrů se značkou CE. Dle této normy se stanovují například tyto vlastnosti:, přímost a základní hmotnost Reakce na oheň Odolnost vůči průsaku vody Prostupnost vodních par (koeficient s d ) Tažné vlastnosti a odolnost proti protrhávání Rozměrová stálost Ohebnost za nízkých teplot Umělé stárnutí Odolnost proti pronikání vzduchu Fólie Tyvek měly jako jedny z prvních deklarovány technické údaje podle těchto nových norem. Chceme, aby naši zákazníci měli možnost dostat nejpřesnější údaje o našich produktech. 2. Trvalá ochrana před povětrnostními podmínkami V případě zatečení vody pod krytinu či tání zafoukaného sněhu tato fólie splní svoji funkci. 3. Pevnost a odolnost proti mechanickému poškození Materiály jsou lehčí a pevnější než papír a pružnější něž textilie, jsou vysoce odolné vůči chemikáliím a odírání. fólie skládaná krytina fasády s bedněním bez bednění dřevěná rámová konstrukce kovový rám zdivo TYVEK SOFT ANTIREFLEX TYVEK SOLID

19 19 POJISTNÁ HYDROIZOLACE TYVEK SOFT ANTIREFLEX Kontaktní difuzně otevřená fólie s d 0,025 m, možnost kladení přímo na izolaci, šíře role 1500 mm, UV stabilita 4 měsíce, teplotní odolnost -40 až C. Membrána je opatřena antireflexním potiskem a bude plně funkční i když bude instalována nepotištěnou (bílou) stranou vzhůru. Role TYVEK SOFT ANTIREFLEX x POJISTNÁ HYDROIZOLACE TYVEK SOLID Kontaktní difuzně otevřená fólie s d 0,03 m, možnost kladení přímo na izolaci i na bednění, použití na chemicky ošetřený krov, šíře role 1500 mm, UV stabilita 4 měsíce, teplotní odolnost -40 až C. Membrána má také antireflexní povrch a bude funkční i v případě instalace nepotištěnou (bílou) stranou vzhůru. Role TYVEK SOLID x NŮŽ NA ŘEZÁNÍ IZOLACE S OBOUSTRANNÝM OSTŘÍM Cena bez DPH (Kč/ks) Nůž 350

20 20 LEHKÉ PŘÍČKY, PŘEDSAZENÉ STĚNY, POHLTIVÉ STĚNY A STROPY Úkolem příček je především vytváření optického předělení prostoru spolu se zajištěním určité intimity, případně klidu na práci i odpočinek. Úspěšná řešení konstrukcí příček přispívají ke komfortu při užívání budov a k ochraně zdraví na pracovištích. Lehké příčky vyplněné materiály Isover a Orsil jsou tou nejlepší volbou, pokud chcete vytvořit klidnější a příjemnější prostředí doma i na pracovišti. Vzhledem k tomu, že příčky obvykle oddělují dva vytápěné prostory, není tepelně-izolační funkce u příček většinou tak důležitá jako např. u šikmých střech. Konstrukčně jsou lehké dvojité příčky tvořeny nosnou konstrukcí ze dřeva nebo kovu, opláštěnou z obou stran deskovými materiály. Mezera mezi plášti je zpravidla (pokud má příčka plnit izolační funkci) vyplněna minerálními vláknitými materiály Isover nebo Orsil. Zvukově izolační vlastnosti stavebních prvků (svislých i vodorovných) pro přenos zvuku vzduchem (vzduchová neprůzvučnost) jsou určeny zvukově izolačními vlastnostmi jednotlivých částí konstrukce, jejich upevněním na konstrukci i ohraničujícími prvky, těsností, vzdáleností desek, výplní mezery mezi deskami a dalšími vlivy. Výsledná vzduchová neprůzvučnost je tedy výslednicí poměrně složitých jevů. Pro zjednodušení: každá dvojitá konstrukce je složena ze dvou stěn jednoduchých. Neprůzvučnost této jednoduché stěny je určena hlavně její plošnou hmotností v kg.m -2 názorně: čím je jednoduchá stěna těžší, tím má větší neprůzvučnost. Obecně platí, že při zdvojnásobení plošné hmotnosti stěny (tj. zdvojnásobení tloušťky) je nárůst neprůzvučnosti až 6 db. Proto, chceme-li u jednoduchých stěn dosáhnout vyšší neprůzvučnosti, používáme příčky větších tlouštěk. Je však třeba upozornit, že hledisko hmotnosti není jediné, a některé další vlivy (např. kritický kmitočet) mohou tento nárůst výrazně omezit. Zlepšování neprůzvučnosti zvyšováním počtu desek (zvyšování hmotnosti) je omezeno, proto používáme jiného principu, tj. dvojitých konstrukcí s dutinou pro vložení lehkého a pružného izolantu. Dvojitá konstrukce se skládá ze dvou jednoduchých stěn, oddělených vzduchovou mezerou, vhodnou pro vyplnění izolantem. Výhodou dvojitých konstrukcí je vyšší zvukoizolační schopnost, než by odpovídala plošné hmotnosti dvou jednoduchých stěn. Zlepšení R w v db (decibel) je závislé na vzdálenosti plášťů, jejich spojení a výplni této mezery. Jako výplň je nejvhodnější měkký vláknitý materiál. Do dutiny doporučujeme vložit min. 40 mm, přičemž upozorňujeme, že vyplnění celé dutiny je akusticky účinnější. Účinnost takové výplně je vyjadřována odporem při proudění vzduchu, který úzce souvisí s útlumem zvukových vln mezi opláštěním příčky. Jako účinná byla stanovena min.hodnota 5 kn.m -2, kterou dosahují všechny naše doporučované materiály. Vyšší hustota vláknitých izolací se v těchto konstrukcích projevuje pozitivně v případě, že se jedná o konstrukci, která je součástí lehké stavby. Hodnota 40 kg.m -3 je obvyklou horní hranicí pro hustotu vláknitých izolací používaných u takových konstrukcí. R w = 41 db +2,5 cm = +3 db R w = 44 db +2,5 cm = +3 db R w = 47 db R w = 38 db

21 21 PŘÍČKY R w slyšitelnost řeči pocit soukromí hlasitá řeč je srozumitelná, polovina normální řeči je srozumitelná velmi špatný polovina hlasité řeči je srozumitelná, normální řeč je nesrozumitelná špatný hlasitá řeč je slabě slyšet, je nesrozumitelná dobrý hlasitý hovor obvykle není slyšet velmi dobrý vhodné použití v multikinech výborný Moderní sádrokartonové příčky opatřeny tepelnou izolací dosahují akusticky lepších parametrů než stejná tloušťka příčky z homogenního materiálu. Navíc při stejných akustických požadavcích na příčku jsou i úspornější co do tloušťky a tedy zabírání prostoru v bytě. Samotná sádrokartonová příčka bez výplně z minerální izolace ztrácí až 10 db, což je vzhledem k logaritmické závislosti velmi vysoká hodnota. Zvýšení hladiny hluku o 10 db člověk vnímá jako dvojnásobný hluk. Právě díky takto vysoké hodnotě je vhodné izolaci v konstrukci mít. Příčka pak funguje jako jeden celek. Sádrokartonové desky fungují na obou stranách příčky jako odrazivé a rezonanční plochy, které brání pronikání velké části hluku do vnitřku konstrukce. Nicméně část hluku projde dále, a proto je zde právě minerální izolace, která díky své struktuře vláken omezuje přenos zvuku z jedné stany na druhou - brání přenosu energie z jedné molekuly vzduchu na druhou, takže díky své zvukové pohltivosti výrazně přispívá k celkové vzduchové neprůzvučnosti konstrukce. Důležité je si ale uvědomit, že řešení detailů příčky je to, co může celkovou konstrukci výrazně ovlivnit a bohužel často negativně. celková ztráta 10 i více db. Takové hodnoty nám pak znehodnotí veškerou akustiku. Proto je třeba řešeným detailům věnovat maximální pozornost. V ideálním případě je vhodné si najít již vyřešené detaily, například na internetových stránkách firmy Rigips s.r.o. Největší škody způsobují netěsnosti výplní otvorů (oken, dvěří atd.), ale i například volba roštu příčky, kde v místě roštu vzniká akustický most a pokud se použijí dřevěné hranoly místo dnes již běžných C profilů, tak je možno ztratit na celé příčce i 5 db. Přidáme-li k této hodnotě ještě špatné napojení příčky na okolní konstrukce, montážní chyby atd. může být

22 22 PODHLEDY Akustika podhledů často nesouvisí ani tak s neprůzvučností, jako s pohltivostí. Je to důležité hlavně z důvodu srozumitelnosti v místnosti. Zejména důležité je to v prostorách divadel, kin, ale třeba i ve velkoprostorových kancelářích, školách a školkách atd. Absorpce hluku úzce souvisí s akustikou vlastní konstrukce. Dá se říci, že je to schopnost materiálu přeměnit zvukovou energii na jinou formu energie (nejčastěji tepelnou). Každý materiál absorbuje alespoň část této energie. Beton či sklo jen minimálně, vážený činitel zvukové pohltivosti - α w je zde často jen 0,05, naopak minerální izolace mohou mít až hodnoty blízké 1,00. Samozřejmě vždy záleží na vlastní frekvenci hluku, frekvence pod 250 Hz se tlumí obtížněji (dunivé zvuky), naopak vysoké frekvence nad 2000 Hz (křik, pískání) se tlumí velmi dobře. Běžná lidská řeč se pohybuje okolo 1000 Hz, takže je někde uprostřed, a proto se snažíme co nejvíce tlumit právě tuto frekvenci. Materiály Orsil a Isover toho docilují především díky těmto faktorům: materiály mají velmi dlouhá vlákna s pružnou strukturou optimální uložení vláken umožňuje vysokou pružnost a tím i zlepšení pohltivých vlastností ideální průřez a průměr vlastních vláken stálost fyzikálních vlastností a životnost materiálu

23 23 DOPORUČENÉ MATERIÁLY ISOVER / ORSIL PRO LEHKÉ PŘÍČKY Orsil AKU - SPECIÁLNÍ AKUSTICKÁ IZOLACE V DESKÁCH Orsil AKU je ideální materiál pro použití v sádrokartonových konstrukcí příček a podhledů s modulem 625 mm a má díky tomu velmi široké uplatnění v suché výstavbě. Díky dlouhodobému měření v laboratořích a sledování požadavku trhu byla vyvinuta izolace, která splňuje vysoké nároky z hlediska akustiky a protipožární odolnosti s požadavkem na objemovou hmotnost 40 kg m -3. = 0,036 (W. m -1. K -1 ) (m 3 ) Tepel. odpor R D (m 2.K.W -1 ) AKU x 625 7,500 0,30 1,10 AKU x 625 5,000 0,30 1,70 AKU x 625 3,750 0,30 2,25 AKU x 625 3,125 0,30 2,85 Materiál vhodný do protipožárních konstrukcí příček a podhledů s požadavkem na OH 40 kg.m -3. NOVINKA Isover PIANO - AKUSTICKÁ IZOLACE V ROLÍCH Role Isover PIANO jsou vhodné jako tepelné, zvukové a nezatížené izolace pro zabudování do lehkých konstrukcí příček. V obytných, administrativních budovách, v podkrovích, hotelích, nemocnicích a v průmyslových budovách Isover PIANO zvýší zvukoizolační schopnosti konstrukce (může být dosaženo zlepšení neprůzvučnosti až o 18 db), zvláště při zaplnění celé šířky dutiny (o 5 až 7 db vyšší neprůzvučnost oproti polovičnímu zaplnění dutiny). Vlákna jsou po celém povrchu hydrofobizována. Zejména je tato izolace vhodná do příček s požadavkem na objemovou hmotnost izolace OH 15 kg.m -3. = 0,038 (W. m -1. K -1 ) (m 3 ) MPS Tepel. odpor R D (m 2.K.W -1 ) PIANO TWIN 8/ x x ,75 0, ,00 1, x 7500 x 625 9,38 0, ,12 2,10 PIANO TWIN 10/ x x ,00 0, ,00 1, x 6000 x 625 7,50 0, ,00 2,60 PIANO TWIN 12/ x x ,50 0, ,00 1, x 5000 x 625 6,25 0, ,00 3,15 Dodává se v MPS balení (1 MPS = 24 rolí).

24 24 Isover ROLLINO - IZOLAČNÍ DESKY V ROLI Isover ROLLINO tento materiál je vhodný pro použití jako teplená a zvuková izolace. Izolace je zvláště vhodná pro zabudování do konstrukcí střešních vestaveb, mezi krokve, do stropů, zavěšených podhledů, pro izolaci příček a dutin i jako druhá vrstva tepelné izolace, kde přispívá nejen k odstranění tepelných mostů. Využíváte všechny výhody komprimovaných rolovaných desek čímž se snižují náklady na dopravu a skladování a pracujete rovnou s vhodným formátem desek 120 x 62,5 cm, odpovídajícím formátu sádrokartonových příček. Komprimované rolované desky jsou baleny na podkladovém papíru, který se před použitím odstraní. = 0,038 (W. m -1. K -1 ) (m 3 ) MPS Tepel. odpor R D (m 2.K.W -1 ) ROLLINO x ,00 0, ,05 ROLLINO x ,00 0, ,30 ROLLINO x ,00 0, ,55 ROLLINO x ,00 0, ,10 ROLLINO x 625 9,00 0, ,60 ROLLINO x 625 7,50 0, ,15 ROLLINO x 625 6,00 0, ,65 Dodává se v MPS balení (1 MPS = 18 rolí). Orsil ORSET - šířka 625 mm Desky Orsil ORSET jsou vhodné pro tepelné, zvukové a protipožární izolace příček a dále šikmých střech s vkládáním mezi krokve s roztečí do 1 m příp. do přídavného podhledového roštu (rozměr 625 mm) i pro izolace stropů. Vhodné jsou zejména u dřevostaveb s požadavkem na šířku izolace 625 mm. = 0,039 (W. m -1. K -1 ) (m 3 ) Tepel. odpor R D (m 2.K.W -1 ) ORSET x 625 7,500 0,30 1,00 ORSET x 625 6,250 0,31 1,25 ORSET x 625 5,000 0,30 1,55 ORSET x 625 3,750 0,30 2,05 ORSET x 625 3,125 0,31 2,55 ORSET x 625 2,500 0,30 3,10 ORSET x 625 1,875 0,26 3,60 ORSET x 625 1,875 0,30 4,10 ORSET x 625 1,250 0,23 4,65 ORSET x 625 1,250 0,25 5,15

25 25 DOPORUČENÉ MATERIÁLY ISOVER / ORSIL PRO POHLTIVÉ STĚNY A STROPY Isover MERINO Desky MERINO jsou pružné a tvarově stálé. Jsou vhodné pro jakékoli tepelné, zvukové, nezatížené izolace, zejména pro zabudování do příček, dále jako výplně stropů, zavěšených podhledů a dutin (zvýšení izolační schopnosti konstrukce proti hluku). = 0,039 (W. m -1. K -1 ) (m 3 ) MPS Tepel. odpor R D (m 2.K.W -1 ) MERINO x ,00 0, ,00 MERINO x ,00 0, ,25 MERINO x ,00 0, ,50 MERINO x 625 9,00 0, ,05 MERINO x 625 7,50 0, ,55 MERINO x 625 6,00 0, ,05 MERINO x 625 4,50 0, ,55 Dodává se v MPS balení. 1 MPS = 20 balíků (16 bal. pro tl. 40 a 50 mm). Orsil ORSIK, Orsil UNI Při použtití sádrokartonových profilů s roztečí 600 mm je pro snazší montáž vhodnější použití materiálu Orsil ORSIK či Orsil UNI (data viz oddíl šikmé střechy). Isover AKUSTIC SSP2 Desky SSP 2 jsou vhodné pro jakékoli tepelné, zvukové, nezatížené izolace. Desky jsou jednostranně kašírovány černou netkanou skelnou textilií. Používají se zejména jako pohltivé vložky děrovaných obkladových prvků pro akustické stěny, stropy a podhledy, pro tepelné a akustické izolace klimatizačních zařízení. Vhodné do rychlosti proudění vzduchu 30 m.s -1. Desky jsou v celém průřezu hydrofobizovány. = 0,040 (W. m -1. K -1 ) (m 3 ) Tepel. odpor R D (m 2.K.W -1 ) AKUSTIC SSP x ,00 0,36 0,50 AKUSTIC SSP x ,00 0,36 0,75 AKUSTIC SSP x 600 9,00 0,36 1,05 AKUSTIC SSP x 600 7,50 0,38 1,30 Činitel pohltivosti α s desky SSP2 bez mezery f (Hz) d = 20 mm 0,10 0,26 0,53 0,71 0,84 0,96 d = 30 mm 0,12 0,29 0,61 0,87 0,97 1,00 d = 40 mm 0,22 0,47 0,83 1,00 1,00 1,00 d = 50 mm 0,26 0,60 0,95 1,00 1,00 1,00

26 26 IZOLACE PLOVOUCÍCH PODLAH PLOVOUCÍ PODLAHY Stejně jako jiné části našeho bytu či domu, mají podlahy svoji nezastupitelnou funkci při vytváření komfortu, pocitu bezpečí a soukromí. Izolační materiály z minerálních vláken Isover a Orsil mají v konstrukci podlahy dvě základní funkce - akustickou a tepelně-izolační. AKUSTICKÁ FUNKCE Pro podlahové izolační podložky je zásadní funkce akustická. Díky své vláknité struktuře výrazně zlepšují kvalitu vnitřního prostředí zejména zamezením šíření kročejového hluku konstrukcemi, vznikajícím provozem v místnostech. Ochrana proti takto šířenému hluku je jedním z nejdůležitějších hledisek při návrhu podlahových konstrukcí, které projektant nesmí opomenout! POŽADAVKY NA AKUSTIKU PODLAH Zvukoizolační vlastnosti jsou dle ČSN :Z1 hodnoceny podle těchto kategorií: vzduchová neprůzvučnost - vážená stavební neprůzvučnost R w (db). Jedná se o zvuk šířený vzduchem. kročejová neprůzvučnost - vážená normalizovaná hladina akustického tlaku kročejového zvuku L n,w (db). Platí pro zvuk šířený konstrukcemi. druh objektu R w [db] L nw [db] Bytové domy - místnosti téhož bytu Bytové domy - místnosti druhých bytů Bytové domy - veřejně používané prostory - schodiště, chodby, terasy apod Bytové domy - průchody Bytové domy - průjezdy, garáže Řadové domy, dvojdomky - místnosti druhých bytů Kanceláře, pracovny TEPELNĚ-IZOLAČNÍ FUNKCE Druhou neméně důležitou funkcí je tepelněizolační. Z tohoto pohledu jsou tyto materiály nezbytné zejména v konstrukcích podlah na terénu a nad prostory s výrazně jinou teplotou, než jaká je chráněním prostoru. ŠÍŘENÍ ZVUKU Zvuk je mechanické vlnění vzduchu, které se přenáší jako vibrace k lidskému uchu. Veškerý zvuk, který buď v místnosti vzniká nebo do ni proniká se v prostoru šíří dvěma způsoby: vzduchem (mluvení, televize apod.) - omezení takto šířeného hluku lze zajistit těžkými plovoucími podlahami s izolacemi z minerálních vláken či vyšší hmotností celé konstrukce přenosem konstrukcí (chůzí, pádem, ťukáním apod.), tzv. kročejový hluk - omezení těžkými i lehkými plovoucími podlahami POŽADAVKY NA TEPELNOU OCHRANU PODLAH Tepelně-technické požadavky nám udává norma ČSN a jsou to požadavky na: Součinitel prostupu tepla splníme dostatečnou tepelně-izolační vrstvou. Nejnižší vnitřní povrchová teplota konstrukce pokud bude podlaha nad terénem, je důležité, aby podlaha nebyla moc studená - nejenom že to není příjemné na dotek, ale hrozí zde výskyt kondenzace a plísní. Maximální pokles dotykové teploty - tomuto požadavku pomůžeme i položením vhodné nášlapné vrstvy, např. koberce.
