Spolehlivost a životnost konstrukcí a staveb na bázi dřeva
|
|
- Kryštof Brož
- před 9 lety
- Počet zobrazení:
Transkript
1 Zdeňka Havířová Mendelova zemědělská a lesnická univerzita v Brně Lesnická a dřevařská fakulta

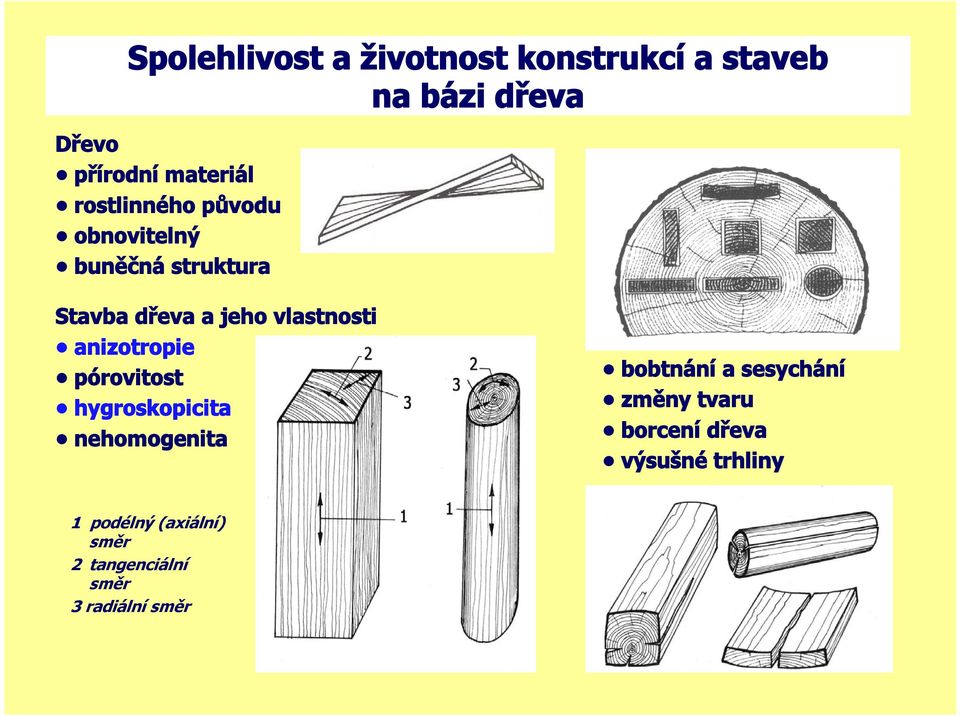

2 Dřevo Spolehlivost a životnost konstrukcí a staveb přírodní materiál rostlinného původu obnovitelný buněčná struktura Stavba dřeva a jeho vlastnosti anizotropie pórovitost hygroskopicita nehomogenita bobtnání a sesychání změny tvaru borcení dřeva výsušné trhliny 1 podélný (axiální) směr 2 tangenciální směr 3 radiální směr
3 Vlhkost dřeva závisí na teplotě a vlhkosti okolního vzduchu ovlivňuje téměř všechny vlastnosti, důležité pro inženýra! nárůst vlhkosti = pokles pevnosti (souč.)
4 Ochrana dřeva zabudovaného ve stavbách Cíl konstrukční ochrany = minimalizace chemické ochrany = současný trend chemická zdravotní aspekty ochrana životního prostředí konstrukční před deštěm odstřikující vodou a tajícím sněhem vlhkostí z okolních materiálů zemní vlhkostí kondenzací vodních par
5 Dřevěné části stavebních dílců ochrana před vlhkostí při dopravě na staveništi v průběhu užívání stavby Pozor na zabudovanou vlhkost fungující odvětrání difúze vodních par Nové konstrukční materiály difúzně otevřené konstrukce přírodní materiály Chrám v Nara, Japonsko, největší stavba ze dřeva na světě (cca 50x70 m), vyložení 10 m masivní dřevo celulózové vlákno ovčí vlna
6 Zásady konstrukční ochrany min. 300 mm nad terén odtok dešťové vody špatně správně

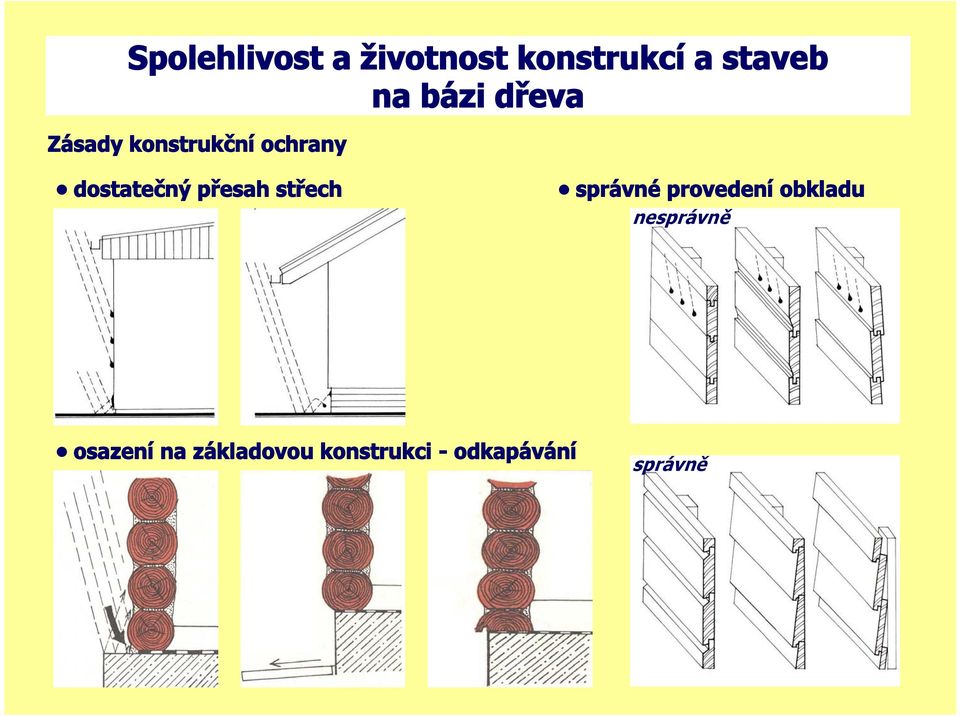

7 Zásady konstrukční ochrany dostatečný přesah střech správné provedení obkladu nesprávně osazení na základovou konstrukci odkapávání správně

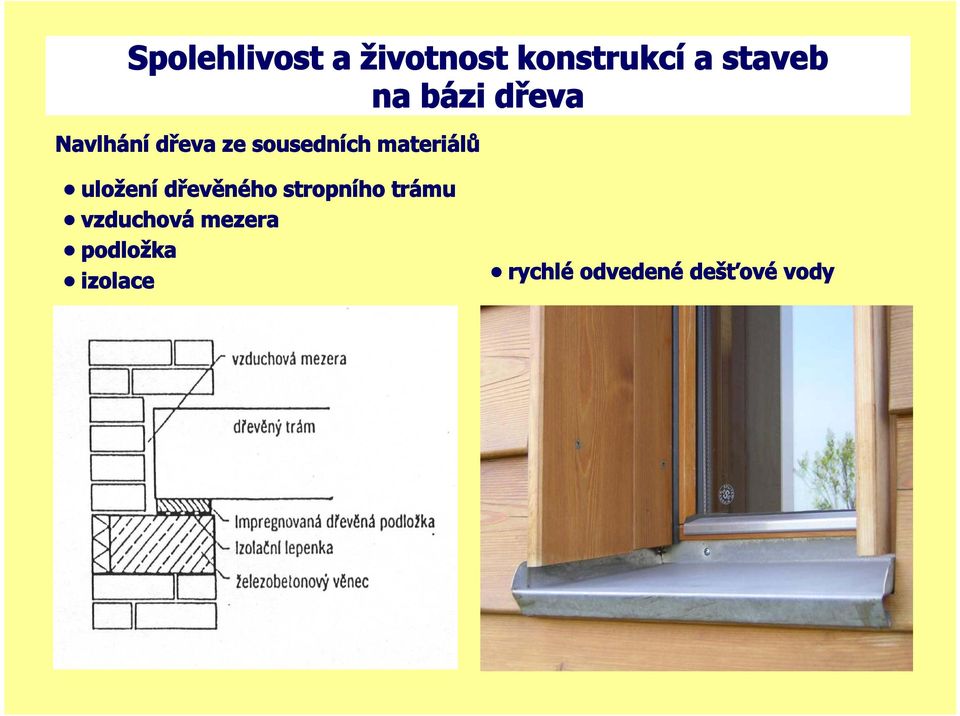

8 Navlhání dřeva ze sousedních materiálů uložení dřevěného stropního trámu vzduchová mezera podložka izolace rychlé odvedené dešťové vody
9 Konstrukční ochrana konstrukcí v exteriéru oplechování vodorovných prvků odsazení (mezera mezi jednotlivými prvky) šířka spáry vyvýšení nad terén úprava terénu

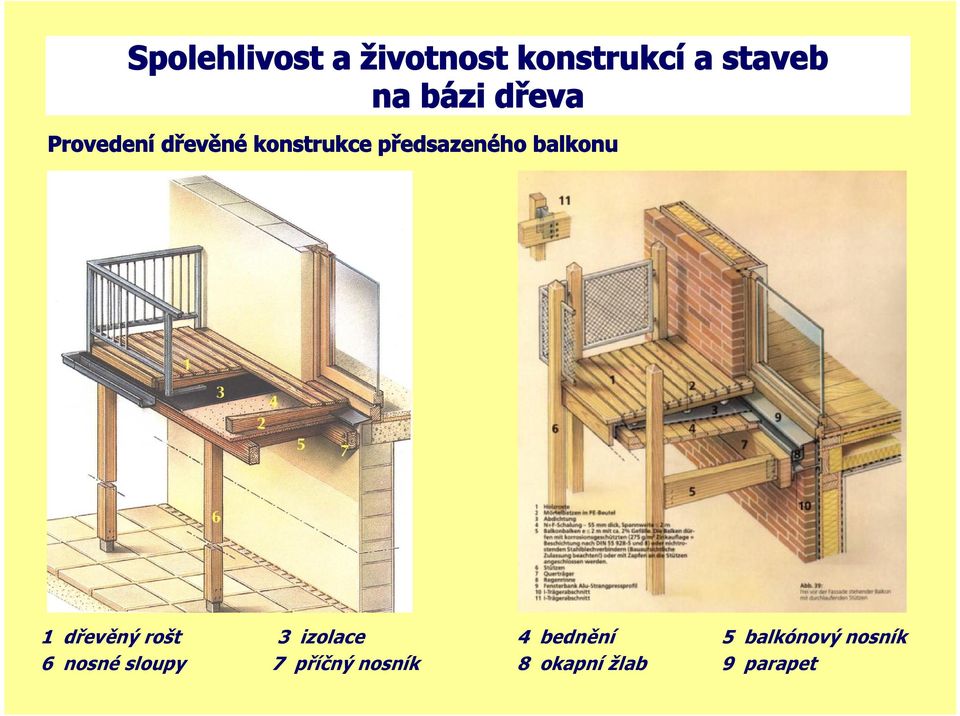

10 Provedení dřevěné konstrukce předsazeného balkonu 1 dřevěný rošt 3 izolace 4 bednění 5 balkónový nosník 6 nosné sloupy 7 příčný nosník 8 okapní žlab 9 parapet
11 Konstrukční ochrana stěna rámové konstrukce min 300 mm nad terénem předsazení úprava terénu úprava u vstupu v úrovni terénu odtok vody pozinkovaný rošt oplechování
12
13 úprava přilehlého terénu u balkonu, terasy chybně chybně rošt plechový profil ukončovací profil AP izolace, slepeno pás lepenky
14 Rámová konstrukce Stavby s dřevěnou rámovou konstrukcí kondenzace vodních par běžná konstrukce výztužné opláštění z vnější strany parozábrana (interiér) provádění parozábrany difúzně otevřená výztužné opláštění z vnitřní strany vzduchotěsně lepené
15 Příklad skladby difúzně otevřené stěny obvodového pláště rámové dřevostavby sádrovláknitá deska dřevěný obklad
16 Nesprávný návrh konstrukce nevhodná skladba obvodové stěny zevnitř a vně stejný plášť nutná parozábrana, odvětrání nesprávně provedený rozvod studené vody

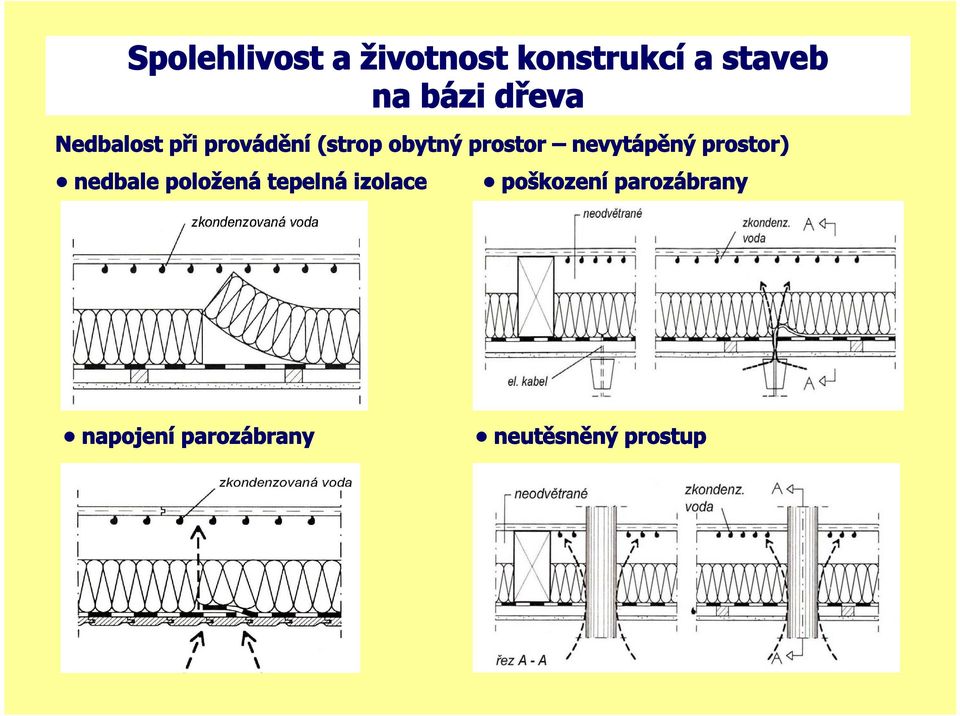

17 Nedbalost při provádění (strop obytný prostor nevytápěný prostor) nedbale položená tepelná izolace poškození parozábrany napojení parozábrany neutěsněný prostup
18 Správně provedené konstrukční detaily

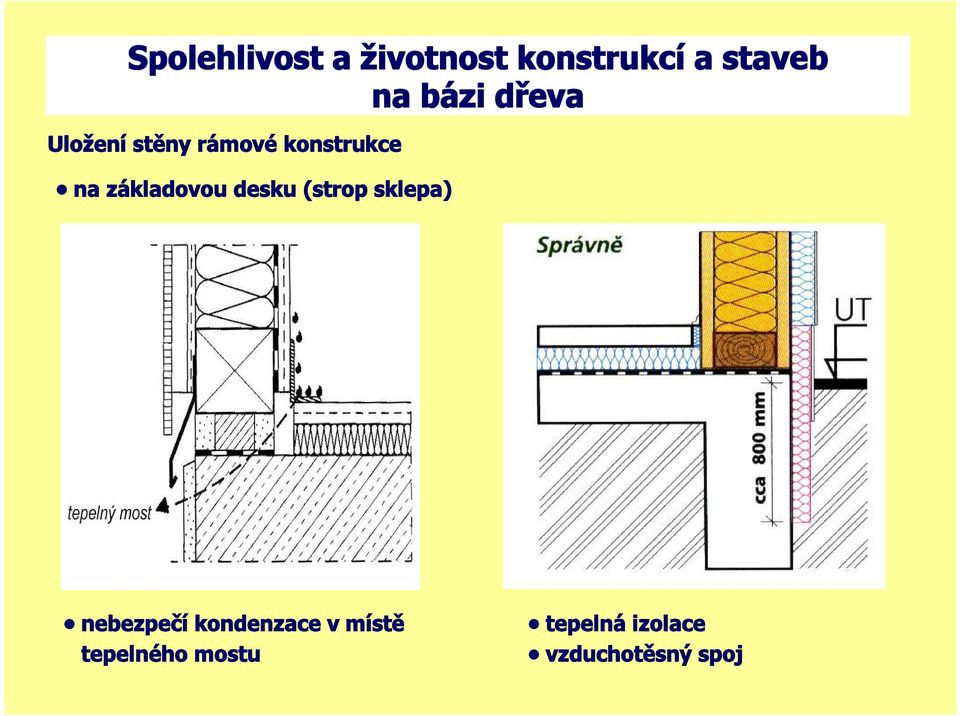

19 Uložení stěny rámové konstrukce na základovou desku (strop sklepa) nebezpečí kondenzace v místě tepelného mostu tepelná izolace vzduchotěsný spoj
20 Příčiny vad a poruch nevhodný architektonický návrh špatně vyřešené detaily nekvalitní provedení použití nevhodných materiálů nesprávná údržba Základem spolehlivosti a životnosti je správné a ověřené řešení důležitých konstrukčních detailů. skladby konstrukcí pouze obecně větraná vzduchová mezera zabudovaná vlhkost
21 Děkuji za pozornost!
