1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ FAKULTA STAVEBNÍ ÚSTAV TECHNOLOGIE, MECHANIZACE A ŘÍZENÍ STAVEB MGR. PETR LÍZAL, CSC. TECHNOLOGIE STAVEB I MODUL 9 LEŠENÍ NA STAVBÁCH 2005 STUDIJNÍ OPORY PRO STUDIJNÍ PROGRAMY S KOMBINOVANOU FORMOU STUDIA

2 Mgr. Petr Lízal, Csc., Brno, 2005

3 Obsah OBSAH 1 Úvod Cíle Požadované znalosti Doba potřebná ke studiu Klíčová slova Použitá terminologie Metodický návod na práci s textem Lešení na stavbách Rozdělení lešení Obecné zásady návrhu a montáže pracovního lešení Trubková pracovní lešení Zásady montáže trubkového lešení Demontáž trubkového lešení Dílcová pracovní lešení Dílcové lešení HAKI Rámová pracovní lešení Bezpečnost práce při stavbě lešení Závěr Shrnutí Studijní prameny Související normy Seznam použité literatury Seznam doplňkové studijní literatury Odkazy na další studijní zdroje a prameny Kontrola znalostí Autotest Klíč k autotestu (26) -

4

5 Úvod 1 Úvod 1.1 Cíle Seznámit čtenáře s pomocným procesem výstavby který není součástí stavebního objektu. Pod pojmem lešenářské práce se rozumí soubor procesů kterými se lešení staví, udržuje a demontuje. 1.2 Požadované znalosti Je třeba znát pracovní postupy montáže a demontáže lešení, jeho bezpečné kotvení a zavětrování. Při montážních pracích a práci na lešení je nezbytné dodržovat technologickou kázeň proto je třeba znát Vyhlášku Českého úřadu bezpečnosti práce č. 324/90 Sb. 1.3 Doba potřebná ke studiu Je individuální podle znalosti čtenáře. Pro skromné znalosti je potřebná doba 5 hodin. 1.4 Klíčová slova Třídy lešení podle únosnosti, podle účelu použití, podchodná výška, prostorová tuhost, stabilita, kotvení, šířka podlahové plochy podle druhu a způsobu práce, výstupy do pater. 1.5 Použitá terminologie Svislá nosná konstrukce, podélníky, příčníky, podélné ztužení, příčné ztužení, kotvení lešení, povolená zatížení podlah, záchytné zarážky, stabilizátory, nánožky. 1.6 Metodický návod na práci s textem Text je určen pro pochopení základních požadavků při montáži různých typů lešení jeho demontáži a stanoví pracovní podmínky při kterých je nutno práce přerušit. Tyto zásady je třeba dodržet i u nových druhů lešení. Vždy je nezbytné předem znát jaký druh práce se bude z lešení provádět a podle toho navrhnout zatížení lešení a stanovit šířku podlahové plochy. - 5 (26) -

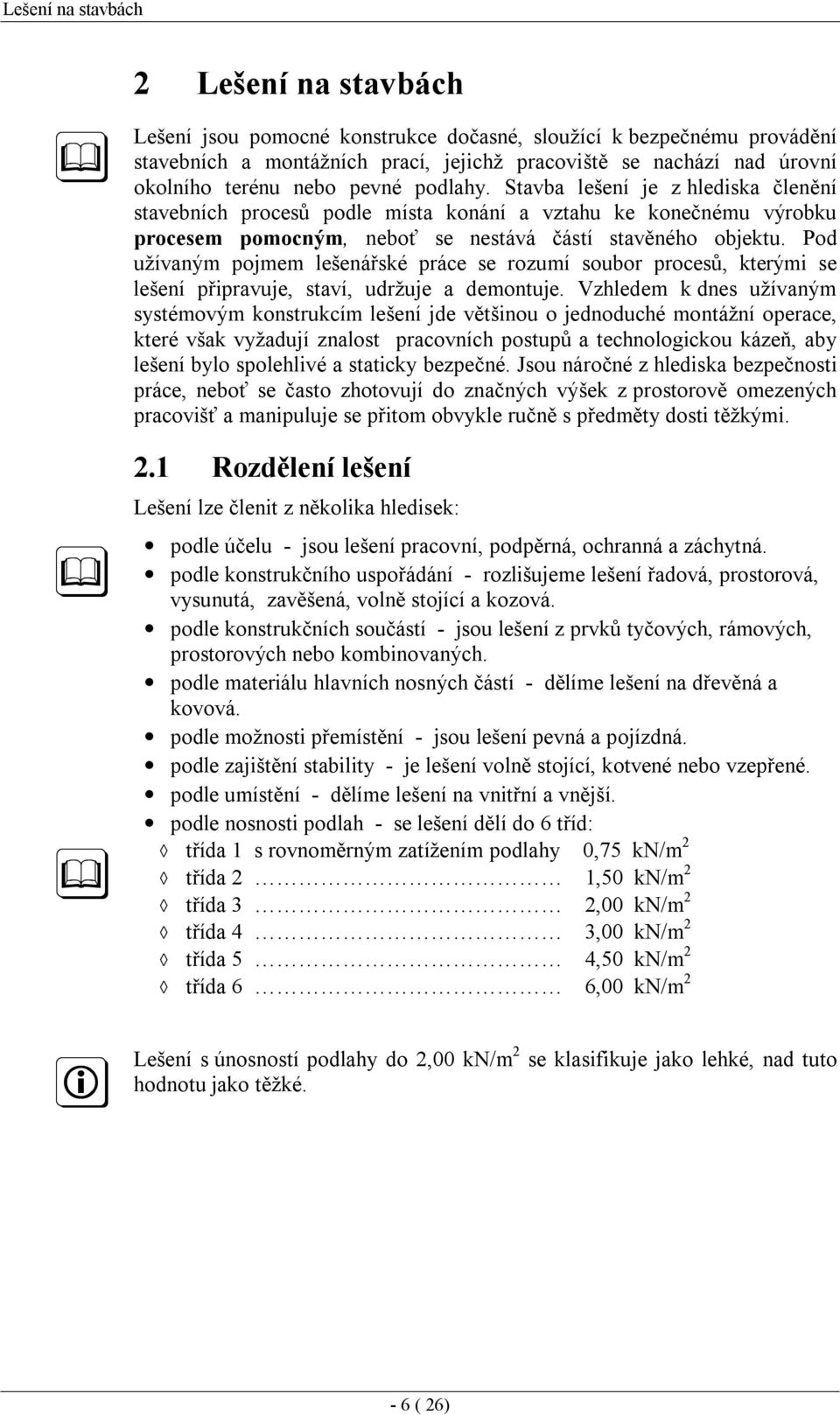

6 2 Lešení na stavbách Lešení jsou pomocné konstrukce dočasné, sloužící k bezpečnému provádění stavebních a montážních prací, jejichž pracoviště se nachází nad úrovní okolního terénu nebo pevné podlahy. Stavba lešení je z hlediska členění stavebních procesů podle místa konání a vztahu ke konečnému výrobku procesem pomocným, neboť se nestává částí stavěného objektu. Pod užívaným pojmem lešenářské práce se rozumí soubor procesů, kterými se lešení připravuje, staví, udržuje a demontuje. Vzhledem k dnes užívaným systémovým konstrukcím lešení jde většinou o jednoduché montážní operace, které však vyžadují znalost pracovních postupů a technologickou kázeň, aby lešení bylo spolehlivé a staticky bezpečné. Jsou náročné z hlediska bezpečnosti práce, neboť se často zhotovují do značných výšek z prostorově omezených pracovišť a manipuluje se přitom obvykle ručně s předměty dosti těžkými. 2.1 Rozdělení lešení Lešení lze členit z několika hledisek: podle účelu - jsou lešení pracovní, podpěrná, ochranná a záchytná. podle konstrukčního uspořádání - rozlišujeme lešení řadová, prostorová, vysunutá, zavěšená, volně stojící a kozová. podle konstrukčních součástí - jsou lešení z prvků tyčových, rámových, prostorových nebo kombinovaných. podle materiálu hlavních nosných částí - dělíme lešení na dřevěná a kovová. podle možnosti přemístění - jsou lešení pevná a pojízdná. podle zajištění stability - je lešení volně stojící, kotvené nebo vzepřené. podle umístění - dělíme lešení na vnitřní a vnější. podle nosnosti podlah - se lešení dělí do 6 tříd: třída 1 s rovnoměrným zatížením podlahy 0,75 kn/m 2 třída 2 1,50 kn/m 2 třída 3 2,00 kn/m 2 třída 4 3,00 kn/m 2 třída 5 4,50 kn/m 2 třída 6 6,00 kn/m 2 Lešení s únosností podlahy do 2,00 kn/m 2 se klasifikuje jako lehké, nad tuto hodnotu jako těžké. - 6 ( 26)

7 Tab. 2.1 Orientační technické údaje některých lešení Druh lešení Výška Šířka Délka Zatížení lešení (m) Lešení (m) Lešení (m) ( kn/m 2 ) Dřevěná lešení: Žebřinová až 14,0 0,7 až 1,0 2,5 až 4,0 1,0 až 1,5 Kozová, sloupková 1,5 až 3,5 1,8 až 2,5 2,5 až 4,0 1,5 Kovová lešení: Trubkové typ A 20,0 až 28,0 1,05 3,05 0,75 typ E 26,0 až 36,0 1,25 2,05 1,5 typ H 18,0 až 24,0 1,55 2,05 1,5 až 2,0 dílcové HAKI až 80,0 0,8 až 1,2 2,0 až 3,0 1,5 až 3,0 V současnosti na našich stavbách převládají kovová lešení s dřevěnými nebo kovovými podlahovými dílci, a to jako prvkové nebo dílcové stavebnice. Liší se zejména způsobem vytváření styčníků v konstrukci. U trubkových lešení se k tomu využívá síla tření mezi povrchem trubek a vnitřní částí upínacích nebo nastavovacích spojek. U dílcových lešení se části spojují např. tak, že se háky na koncích vodorovných dílců zaklesnou do třmenů na svislých sloupcích. Sloupky se spojují pomocí přírub nebo čepů. Jednoduchá dřevěná žebřinová lešení jsou vhodná pro opravy fasád nevysokých domů. Nosnou konstrukcí pro vnitřní kozové lešení jsou pevné (obvykle dřevěné) nebo kovové výsuvné rámové stojky. [1] 2.2 Obecné zásady návrhu a montáže pracovního lešení Při navrhování a montáži pracovního lešení je třeba respektovat následující obecné požadavky. Rozměry pracovního prostoru jsou odvislé zejména na druhu a způsobu práce a na jejich postupu. Nejmenší šířka podlahové plochy lešení třídy 1, 2 a 3 musí být 600 mm, třídy 3, 4 a 5 pak 900 mm. Délka pole (od osy k ose sloupku) u lešení třídy 1, 2 a 3 má být 1500 až 3000 mm, u třídy 4, 5 a až 2500 mm. Výška patra činí obvykle min mm, podchodná výška má být alespoň 1900 mm. V přízemí, kde se zřizuje podchod pro chodce, má být podchodná výška nejméně 2100 mm, průchozí šířka pak minimálně 750 mm při jednosměrném provozu, jinak alespoň dvojnásobná. Prostorová tuhost a stabilita lešení musí být zaručena. Konstrukce každého lešení musí být navržena a provedena tak, aby tvořila prostorově tuhý celek, chráněný proti překlopení, posunutí a proti lokálnímu i celkovému vybočení. Tuhosti a stability se dosahuje zpravidla systémem úhlopříčného ztužení ve třech vzájemně kolmých rovinách a kotvením nebo vzepřením. - 7 (26) -

8 Kotvení lešení zvyšuje jeho stabilitu a prostorovou tuhost. Kotví se nosného zdiva nebo skeletu budovy pomocí kovových nebo umělohmotných hmoždinek a speciálních úchytů. V obvodovém zdivu lze konstrukci lešení kotvit prodlouženým příčníkem, uchyceným na vnější a vnitřní straně trubkami. Vhodnými body pro kotvení jsou místa křížení úhlopříčného zavětrování lešení. Rozmístění kotev, jejich počet a namáhání určují technologické předpisy nebo statický výpočet lešení. Zabezpečení volných okrajů podlah musí být důsledné. Lešení musí být zabezpečeno ochrannou konstrukcí zabraňující pádu osob (zábradlím) a materiálů nebo jiných předmětů (zarážkou). Zábradlí u podlah uložených 2 m nad terénem a výše musí být dvoutyčové s madlem 1100 mm nad podlahou. Výška zarážky má být 150 mm. Ochranné zábradlí se u pracovních lešení zřizuje: na vnějších okrajích pracovních podlah na vnitřních okrajích pracovních podlah, přiléhá-li lešení k otevřeným otvorům ve stěnách stavby (při šířce otvoru větší než 300 mm a výšce větší než 750 mm) na vnitřních okrajích pracovních podlah, je-li šířka volné mezery mezi podlahou a přilehlou stěnou stavby větší než 250 mm. Výstupy na lešení musí být bezpečné. K výstupům do jednotlivých pater lešení se používají žebříky. Jejich optimální sklon je 3:1, nesmí však být menší než 2,5:1. Výstupy nesmějí být nad sebou a nesmějí být průběžné přes dvě podlaží. Žebříky musí přesahovat horní podlahu nejméně o 1100 mm, není-li výstup opatřen poklopem. Žebříky musí být zabezpečeny proti zvrácení, podklouznutí a sesmeknutí. Výstupní otvor má mít rozměr alespoň 500 x 600 mm. 2.3 Trubková pracovní lešení Nosná konstrukce lešení včetně prostorového ztužení a zábradlí se sestavuje z kovových standardizovaných trubek. Prvky se navzájem spojují upínacími a nastavovacími spojkami. Pracovní podlahy jsou tvořeny dřevěnými fošnami nebo podlážkami z prken. Lešení se obvykle skládá z těchto prvků: z kovových trubek venkovního průměru 48,3 mm a tloušťky stěny 3,2 až 4 mm, délky 0,5, 1,5, 2, 3, 4 a 6 m. z upínacích spojek hákových, umožňujících spojení křižujících se trubek z nastavovacích spojek, umožňujících souosé spojení trubek z kovových nánožek, které umožňují spojení stojek lešení s obvykle dřevěnou podložkou. Schéma trubkového lešení a jeho některých prvků je na obr Svislou nosnou konstrukci tvoří trubky postavené na nánožkách přenášejících zatížení na fošnový práh. Sloupky se nastavují tak, aby styky dvou sousedních trubek nebyly ve směru kolmém na fasádu ani v podélném směru na stejné výškové úrovni (tedy střídavě). - 8 ( 26)

9 Příčníky se uchycují hákovými spojkami na dva protilehlé sloupky. Nesmí se nadstavovat a musí přesahovat osy venkovních sloupků nebo os úhlopříčného ztužení alespoň o 100 mm. Podélníky se ukládají na příčníky a upínají se na sloupky z vnitřní strany. Osově se nadstavují ve čtvrtině rozpětí pole a nadstavení sousedních podélníků se musí vzájemně střídat. Podélné ztužení probíhá úhlopříčně po celé venkovní ploše lešení. Začíná u patek krajních sloupků a končí u styčníků nejvyššího vodorovného ztužení. Nadstavuje se na příčnících. Příčné ztužení svislé se zabezpečuje po celé výšce lešení diagonálně umístěnými trubkami v rovinách kolmých k budově. Vodorovné ztužení se provádí v každém druhém podlaží lešení, může však být nahrazeno důsledným kotvením lešení. Kotvení lešení musí zabránit vychýlení lešení od průčelí domu (nebo jeho pádu). Kotví se v místech křížení podélného ztužení, přičemž se musí kotvit všechny krajní sloupky a alespoň každý druhý mezilehlý sloupek. Do výšky 4,2 m je možné nahradit kotvení vzepřením. Povolené zatížení podlahy lešení závisí na rozpětí polí, rozmístění podélníků a na počtu zatížených podlah. Stanovuje se statickým výpočtem. Zpravidla je také uvedeno v technické dokumentaci a technologickém předpisu montáže lešení. Tyto doklady jsou součástí dodávky příslušného výrobce lešení. [3] Zásady montáže trubkového lešení Před zahájením prací musí být upraven podkladní terén nebo jiný podklad tak, aby bylo zaručeno, že unese tíhu lešení a zatížení způsobené jeho provozem. Sloupky konstrukce lešení se stavějí vždy na podkladní prahy, nejvhodněji z fošen. Lešení se musí montovat podle předem vypracovaného technologického postupu, který je součástí projektu lešení. Technologický postup je nutné stanovit i tehdy, když se vypracování samostatné technické dokumentace nevyžaduje, protože konstrukční uspořádání lešení vyplývá z příslušných technických norem, typových nebo obdobných výrobních podkladů. - 9 (26) -

10 a) f) příčník b) c) sloupek práh nánožka kotvení d) g) e) Obr. 2.1 Trubkové lešení, prvky, postup montáže a) upínací spojka; b) nastavovací spojka; c) nánožka; d) spoj tří trubek; e) příčný řez; f) jednotlivé prvky lešení; g) rozmístění - 10 ( 26)

11 K základním požadavkům na montáž patří: Pro montáž lešení lze použít pouze součásti, jejichž vlastnosti odpovídají příslušným normám, lešení se montuje postupně po jednotlivých patrech. Při montáži a demontáži se pracuje pouze z bezpečných podlah nebo montážních lávek, ve výjimečných případech lze vystoupit na jednotlivý prvek lešení, pracovník však musí být zajištěn ochranným postrojem. Materiál, nářadí a pracovní pomůcky se nesmějí shromažďovat v jednotlivých polích lešení v takovém množství, které by hmotností přesahovalo normové nahodilé zatížení pole. Každá část konstrukce osazená na místo určení musí být ihned připevněna. Současně s postupem montáže hlavních nosných prvků se musí zajišťovat i prostorová tuhost a stabilita konstrukce a provádět montáž podlah, výstupů a zábradlí. Montuje-li se lešení současně s objektem, smí jeho konstrukce převyšovat dosaženou úroveň objektu jen o výšku rovnající se svislé vzdálenosti kotev (tj. max. 4 m). Při montáži se musí dodržet bezpečnostně technické zásady vyplývající z příslušných předpisů, norem a návodů výrobce lešení. Konstrukce lešení musí být uzemněna proti zásahu blesku nebo kontaktu s elektrickým vedením. Montážní a demontážní práce musí být zastaveny: při dohlednosti menší než 30 m při větru o rychlosti nad 8 m/sec (5 o Bf) při bouři, dešti, sněžení a tvoření námrazy při teplotě prostředí nižší než 10 o C a vyšší než + 50 o C. Schéma technologického sledu montáže trubkového lešení : zpevnění a úprava podloží rozmístění podkladních prahů vytvoření prvních tří nosných rámů vždy ze dvou trubek a příčníků, na zemi ve vodorovné poloze vztyčení a osazení prvního rámu na nánožky (kolmo k budově) a jeho zajištění provizorní vzpěrou vztyčení a osazení dalších dvou rámů a jejich uchycení k prvnímu rámu dvěma podélníky vyrovnání této dílčí konstrukce ve svislém a vodorovném směru doplnění ostatních podélníků a řádné utažení spojek montáž první diagonální trubky podélného zavětrování k takto založené konstrukci lešení se přistavují další sloupky, podélníky, příčníky, ztužující a kompletační prvky, vždy stykované v různých výškových úrovních a polích (26) -

12 2.3.2 Demontáž trubkového lešení Demontáž lešení se provádí postupně po jednotlivých patrech opačným sledem, než bylo montováno. Postup montáže je třeba volit tak, aby v žádné její fázi nebyla ohrožena stabilita nebo tuhost zbývající části konstrukce lešení. Práce se zahajují od nejvyšší pracovní podlahy. Jako první se rozebírají části konstrukce nad pracovní podlahou až do její úrovně, včetně ochranného zábradlí a zarážky. Podlahové dílce nebo fošny se odstraňují v následné fázi z podlahy nižšího podlaží. Pak se demontují podélníky, příčníky a část těch sloupků, které jsou v úrovni tohoto podlaží stykovány. Současně se demontují i části úhlopříčného ztužení a uvolněné kotvy. Tak se postupuje až do úrovně založení lešení. Demontované prvky se z lešení opatrně spouštějí pomocí vrátků nebo jiného zařízení. Shazovat je dolů je zakázáno. Současně s demontáží je lešenáři třídí a ukládají podle druhů a rozměrů do zásobníků, palet nebo nádob k tomu určených. Poškozené prvky se předávají k renovaci. [2] 2.4 Dílcová pracovní lešení Tato lešení jsou koncipována jako dílcové stavebnice a jejich skladebné rozměry jsou proto určovány spojováním modulových dílců do potřebných sestav. Základní části lešení jsou tvořeny sloupky s integrovanými styčníky rozmístěnými v pravidelných modulových vzdálenostech (modulová lešení) nebo plošnými rámovými dílci (rámová lešení), případně i prostorovými dílci převážně se skládací úpravou. Pro tato lešení jsou charakteristické tyto vlastnosti a znaky: flexibilita použití, umožňující vytvořit značný počet kombinací a variant konstrukcí lešení použitelnost ve všech oblastech stavební výroby včetně montáže strojně technologického zařízení, rekonstrukčních a sanačních prací víceúčelovost z hlediska použití jak pro pracovní a podpěrná lešení, tak i konstrukce jiného účelu s různou možností zatížení a uspořádání přizpůsobivost lešení pro jakýkoliv druh i tvar stavby přímých i zaoblených tvarů a různých úhlů s možnou volbou délek a šířek polí i výšek v logickém rozměrovém rastru vysoká celková tuhost konstrukce umožněná pevností a stabilitou spojů i při náročných podmínkách z hlediska namáhání lešení rychlost, jednoduchost a bezpečnost montáže a demontáže lešení s danými připojovacími body a díly, které do sebe zapadají v logickém pořadí kvalita dílců a jejich povrchová úprava zaručuje dlouhou životnost, velkou obratovost a minimální nároky na údržbu nižší montážní a demontážní pracnost na staveništi rozsah příslušenství a doplňkových dílců odpovídá potřebám pro mnohostranné použití. Lešení je přizpůsobeno pro připevnění ochranných stěn (např. pevné stěny nebo sítě). Pletivo má zabránit pádu předmětů velikosti cihly a může být - 12 ( 26)

13 kombinováno se zábradelní tyčí a zarážkou nebo může být používáno jako přídavný, popřípadě samostatný dílec. Schéma konstrukce dílcového lešení a názvy typických dílců jsou uvedeny na obr Obr. 2.2 Konstrukce dílcového lešení schéma 1 - kotva 2 - kotevní dílec 3 - sloupek rámu 4 - horní zábradelní tyč (madlo) 5 - střední zábradelní tyč 6 - zarážka 7 - podlaha 8 - pletivo 9 - styčník 10 - úhlopříčné ztužení příčné (uvedený příklad je ztužující kříž) 11 - nánožka (pevná) 12 - stavitelná patka 13 - přemisťující nosník 14 - úhlopříčné ztužení podélné 15 - konzola 16 - úhlopříčné ztužení vodorovné 17 - rohová výztuha 18 - příčník vetknutý do sloupků 19 podélník - 13 (26) -

14 2.4.1 Dílcové lešení HAKI Lešení je charakterizováno těmito základními konstrukčními díly: Patka lešení 600 mm Závěsné rameno s kladkou Vyložení 600 mm Únosnost 1000 kg Zavětrovací lano s pákou Sloupky délky 2000 a 3000 mm Žebřík Kotvení-objímka s táhlem Zábradlí délky 3000 a 1200 mm Obr. 2.3 Hlavní konstrukční díly lešení HAKI Konstrukce tohoto lešení se skládá s unifikovaných dílců různých tvarů a profilů, které ne navzájem spojují bajonetovými uzávěry (sloupky) nebo záchytkami (na podélnících a příčnících) zasouvanými do třmenů (na sloupcích). Úhlopříčné ztužení je řešeno ocelovými lanky. Jeho původcem je firma AMACO ze Švédska. V naší praxi se využívá několik typů tohoto lešení (HAKI I. Až VI.) lišících se od sebe únosností, možností využití a některými konstrukčními prvky ( 26)

15 Patka lešení - slouží pro hrubé nastavení výšky při vyrovnání podkladního terénu. Na svém 6000 mm dlouhém dříku má 8 otvorů o rozteči 50mm pro zasunutí svorníku, na kterém spočívají sloupky. Sloupek lešení - je tvořen ocelovou trubkou profilu 48,3 mm, dlouhou 2000 a 3000 mm. V modulových vzdálenostech 500 mm jsou na něm přivařeny skupiny závěsných třmenů pro uchycení vodorovných konstrukcí a úhlopříčného ztužení. Nastavování sloupků na výšku zajišťují bajonetové uzávěry na spojovacích destičkách umístěných na obou koncích sloupku. Podélníky a příčníky - jsou základní horizontální nosné dílce. Jsou vyrobeny ze dvou trubek profilu 32 mm vzájemně svařených pásky oceli. Na obou koncích mají vždy dvojici záchytek, které se při montáži zasunují do třmenů na sloupcích. Proti náhodnému vysunutí se zajišťují západkami. Podélníky se vyrábějí v délce 3000 mm, příčníky v délce 1200 mm. Výška obou dílců je 150 mm. Oba prvky nesmí být použity v poloze na plocho. Zábradlí - tvoří trubka profilu 32 mm a délky 3000 a 1200 mm. Na obou koncích má navařeny záchytky k zasunutí do třmenů na sloupcích. Kotvení - je řešeno objímkou s utahovacím šroubem (k uchycení na sloupek lešení) a kotevním táhlem s dvojitým hákem, který se zasune do oka kotevního vrutu upevněného v nosné konstrukci průčelí objektu. Únosnost kotvy ve vodorovném tahu i tlaku musí být alespoň 2 kn. Úhlopříčné ztužení - (zavětrování) podélné se provádí ocelovým pozinkovaným lankem profilu 8 mm, které je na jednom konci opatřeno řetězem s napínacím pákovým zařízením. Druhý konec je zakončen háčkem k uchycení do třmenu sloupku. Žebříky - slouží k výstupu do jednotlivých podlaží lešení. Jsou svařeny z trubek, mají délku 2350 mm a šířku 400 mm a jsou opatřeny háky k zavěšení na trubku příčníku. Záchytné zarážky - slouží k připevnění vertikálního prkna na vnější straně podlahy, které zabraňuje pádu předmětů z podlahy lešení. Kladka na závěsné konzole - se uchycuje do třmenů horního vnějšího sloupku a slouží k vertikální dopravě materiálu do hmotnosti 100 kg. Sloupek, na kterém je zavěšeno rameno kladky, musí být spojen příčníkem a podélníky s jinými sloupky a řádně zakotven do objektu. Konzola ochranné stříšky - slouží k ochraně osob pohybujících se pod lešením. Od líce lešení vyčnívá o 1152 mm. Uchycuje se do třmenů sloupků. Dřevěné podlahové dílce - velikosti 1350 / 500 mm z prken tloušťky mm, které se kladou na podélníky. Hlavní konstrukční díly tohoto lešení jsou na obr Základní požadavky na montáž a demontáž lešení HAKI: Každý dílec se smí používat pouze ke stanovenému účelu. Nelze je tedy zaměňovat. Lešení lze stavět pouze na zpevněném terénu (beton, asfalt, podkladní prahy apod.). Sloupky je třeba správně orientovat v návaznosti na umístění třmenů. Spoje vodorovných dílců je třeba ihned při montáži zajistit pojistkami (26) -

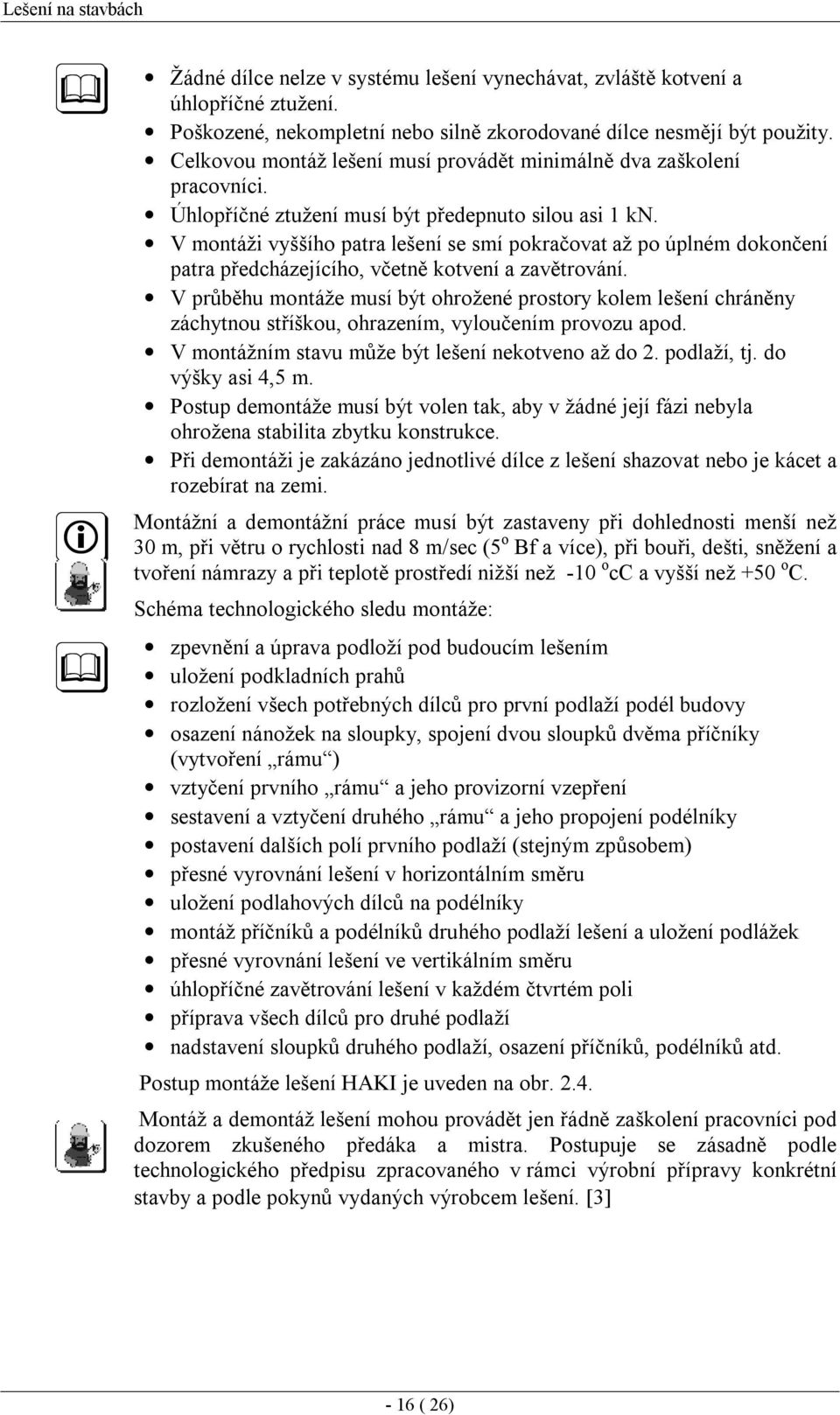

16 Žádné dílce nelze v systému lešení vynechávat, zvláště kotvení a úhlopříčné ztužení. Poškozené, nekompletní nebo silně zkorodované dílce nesmějí být použity. Celkovou montáž lešení musí provádět minimálně dva zaškolení pracovníci. Úhlopříčné ztužení musí být předepnuto silou asi 1 kn. V montáži vyššího patra lešení se smí pokračovat až po úplném dokončení patra předcházejícího, včetně kotvení a zavětrování. V průběhu montáže musí být ohrožené prostory kolem lešení chráněny záchytnou stříškou, ohrazením, vyloučením provozu apod. V montážním stavu může být lešení nekotveno až do 2. podlaží, tj. do výšky asi 4,5 m. Postup demontáže musí být volen tak, aby v žádné její fázi nebyla ohrožena stabilita zbytku konstrukce. Při demontáži je zakázáno jednotlivé dílce z lešení shazovat nebo je kácet a rozebírat na zemi. Montážní a demontážní práce musí být zastaveny při dohlednosti menší než 30 m, při větru o rychlosti nad 8 m/sec (5 o Bf a více), při bouři, dešti, sněžení a tvoření námrazy a při teplotě prostředí nižší než -10 o cc a vyšší než +50 o C. Schéma technologického sledu montáže: zpevnění a úprava podloží pod budoucím lešením uložení podkladních prahů rozložení všech potřebných dílců pro první podlaží podél budovy osazení nánožek na sloupky, spojení dvou sloupků dvěma příčníky (vytvoření rámu ) vztyčení prvního rámu a jeho provizorní vzepření sestavení a vztyčení druhého rámu a jeho propojení podélníky postavení dalších polí prvního podlaží (stejným způsobem) přesné vyrovnání lešení v horizontálním směru uložení podlahových dílců na podélníky montáž příčníků a podélníků druhého podlaží lešení a uložení podlážek přesné vyrovnání lešení ve vertikálním směru úhlopříčné zavětrování lešení v každém čtvrtém poli příprava všech dílců pro druhé podlaží nadstavení sloupků druhého podlaží, osazení příčníků, podélníků atd. Postup montáže lešení HAKI je uveden na obr Montáž a demontáž lešení mohou provádět jen řádně zaškolení pracovníci pod dozorem zkušeného předáka a mistra. Postupuje se zásadně podle technologického předpisu zpracovaného v rámci výrobní přípravy konkrétní stavby a podle pokynů vydaných výrobcem lešení. [3] - 16 ( 26)

17 2.4.2 Rámová pracovní lešení Mezi rámová lešení se začleňují takové typy lešení, u kterých jsou svislé nosné části sestaveny z rovinných dílců tvořených uzavřenými nebo otevřenými rámy, případně i v částečné kombinaci s prvky tyčovými. Tuhý rám je obvykle vytvořen dvěma stojkami a vetknutými (přivařenými) příčníky. Obvyklá konstrukce lešení je tvořena svislých rámů (kladou se kolmo k průčelí budovy), z tuhých plošných dílců podlah a případně i zábradlí, z tyčových prvků zábradlí a podélného zavětrování a z dalších doplňkových částí jako jsou žebříky, konzoly, kotvy apod. Vyrábí se z oceli chráněné pozinkováním nebo z hliníkových slitin. Známými výrobci rámových lešení jsou např. firmy Hunebeck, Layher Plettac, Peri nebo u nás SBG Kovona. Jejich hlavní předností je rychlá montáž a demontáž (pracnost je asi o ½ nižší než u lešení trubkového), jednoduchost spojů, vysoká variabilnost a malá četnost dílců. Jako reprezentanty tohoto lešení lze uvést systémy BOOS a SPRINT firmy Kovona a.s. Systém rámového lešení BOOS - umožňuje postavení lešení a pracovních plošin včetně výstupových věží. Flexibilita konstrukce dovoluje využití dodávaných dílců od plošin malého půdorysného rozměru (1450 x 1800, 2500 a 3200 mm) až po rozsáhlá řadová a prostorová lešení. Hlavní prvky rámového lešení BOSS jsou uvedeny na obr Základem konstrukce lešení jsou tuhé rámy vytvořené stojkami a příčníky z trubek průměru 48,5 mm, navzájem horizontálně spojované tuhými kovovými podlahami a zavětrované trubkovými vzpěrami. Speciální zámky na sloupcích, podlahách a vzpěrách umožňují ve spojích vytváření tuhých styčníků. Základní prvky systému tvoří: rám se 4 příčníky, šířky 1450 a výšky 2000 mm (s žebříkem nebo bez něho) rám s 3 nebo 2 příčníky, šířky 1450 mm a výšky 1500 a 1000 mm pracovní podlahy o délce 1800, 2500 a 3200 mm a šířce 600 mm trubkové vzpěry diagonálního podélného ztužení příslušenství (nánožka, kolečko s brzdou,držák zarážky) ostatní prvky (stabilizátory, konzoly, průchozí rámy ) (26) -

18 a) spojení dvou sloupků příčníkem b) motáž podélníků c) nastavení sloupků d) napnutí zavětrovacího lanka e) část hotového lešení Haki Obr. 2.4 Schéma postupu montáže dílcového lešení HAKI - 18 ( 26)

19 Obr. 2.5 Hlavní prvky rámového lešení BOSS - 19 (26) -

20 Výrobce lešení dodává s technickou dokumentací i podrobné návody pro montáž a demontáž konstrukcí lešení. Tyto technologické předpisy musí být montážní organizací a pracovní četou vždy v plném rozsahu respektovány. Systém rámového lešení SPRINT - má podobné možnosti využití jako lešení Boos. Jeho konstrukce je v souladu s Evropským normalizačním standardem CEN HD Základní prvky systému tvoří: uzavřené ocelové svařované rámy o šířce 750 a 1090 mm, výšce 2000, 1000 a 660 mm kovové podlahové dílce o šířce 700 a 1040 mm a v délkách 3000, 2500, 2000, 1500 a 750 mm rámy zábradlí v délkách jako podlahy a o šířce 450 mm trubkové vzpěry diagonálního zavětrování výškově nastavitelné patky ostatní pomocné a doplňkové prvky. Základní schéma rámového lešení SPRINT je na obr uzavřený ocelový rám podlahový dílec trubková vzpěra stavitelná patka rám zábradlí Obr. 2.6 Rámové pracovní lešení SPRINT - 20 ( 26)

21 Ocelové prvky jsou důsledně chráněny proti korozi žárovým pozinkováním. Použití trubek profilu 48,3 mm na stojky rámů zajišťuje kompatibilitu se staršími trubkovými lešeními včetně spojek pro trubky se zinkovou povrchovou úpravou. Montáž a demontáž lešení musí být prováděny kvalifikovanými a řádě zaškolenými pracovníky podle konkrétních technologických předpisů a podle zásad již dříve v tomto skriptu uvedených. Poznámka: Se zásadami pro návrh a montáž dalších druhů lešení, dopravu prvků a břemen na lešení a s požadavky na technickou dokumentaci včetně stanovení zatížení a statického výpočtu lešení je možné se seznámit v literatuře [2]. 2.5 Bezpečnost práce při stavbě lešení Konstrukci lešení a jeho částí je třeba navrhovat podle zásad již uvedených v kap. 2.1, 2.2, 2.3 a s dodržováním všech požadavků na bezpečnost, uváděných v technické dokumentaci a v montážních předpisech výrobců. Pro lešení, jehož stavbu není možné pro dané rozměry, tvar a potřebné zatížení realizovat podle typových a normalizovaných podkladů, je třeba vypracovat projektovou dokumentaci. Její součástí musí být i statický výpočet. Pro stanovení zatížení lešení platí příslušná ustanovení českých a evropských norem (viz také část 2.4 až 2.8 literatura [2]). Lešení se může stavět jen na dostatečně únosném podkladě, přičemž je třeba zabezpečit rozložení zatížení ze stojek na podklad pomocí roznášecích prvků. Únosnost terénu nebo stavební konstrukce, na které se lešení postaví, musí odpovídat zatížení vyvozenému jeho hmotností a jeho provozem. Stavba lešení musí postupovat tak, aby byla sestavená část konstrukce v každé fázi stabilní a aby byl každý prvek hned po osazení řádně uchycen. Jestliže se při montáži lešení pohybují pracovníci na ploše, která není chráněna zábradlím, musí mít osobní zabezpečení proti pádu. Při stavbě lešení se musí zajistit bezpečný pohyb chodců a bezpečná doprava po přilehlých komunikacích. Konstrukce zasahující do veřejných komunikací se musí v noci a za snížené viditelnosti osvětlit výstražným červeným světlem. Záchytná stříška nebo podlaha nad podchodem se musí upravit tak, aby přes ně nemohla propadávat stavební suť nebo jiný materiál. Lešení se musí kotvit do průčelní zdi budovy současně s jeho stavbou a takovými prostředky, které přenesou vyžadované síly. Je-li na lešení z kovové konstrukce kabelové vedení silového rozvodu elektřiny nízkého napětí, musí se konstrukce lešení vodivě spojit s ochrannou soustavou příslušné rozvodné sítě. Konstrukce lešení přečnívající nad úroveň střechy budovy se musí chránit proti blesku. Dřevěná lešení se chrání bleskosvody ve vzdálenostech po 30 m. Kovové konstrukce se uzemňují na jejich dolním konci. Jsou-li postaveny při objektech s bleskosvody, připojí se k nim na nejvyšším a nejnižším místě (26) -

22 Lešení se může odevzdat do provozu až po jeho úplném dokončení a vybavení, a to zápisem do stavebního deníku nebo revizní knihy. Po dobu provozu se musí konstrukce lešení v pravidelných intervalech kontrolovat. Zjišťuje se, zda nedošlo ke změnám nebo poruchám, které by mohly mít vliv na jeho bezpečnost a stabilitu. Lešení se kontroluje i při mimořádných událostech např. po bouřce, silném větru apod. Zjištěná poškození se musí ihned odstranit. Při výstavbě a provozu lešení se musí zabezpečit trvalý přístup k hydrantům, vodovodním a plynovodním uzávěrům a k jiným veřejným zařízením. Lešení nesmí vytvářet překážku pro přístup a příjezd do přilehlých objektů. Je-li třeba zabezpečit vjezd pro vozidla hasičského sboru, musí být v konstrukci lešení průjezdy min. 3,5 m široké a 4 m vysoké. Při demontáži lešení se postupuje v obráceném sledu postupu montáže. Je zakázáno odstraňovat kotvení a ztužení dříve než se demontují podlaží nad jejich úrovní. Uvolněné prvky se nesmí shazovat, musí se opatrně spouštět, aby se nepoškodily a neohrozily pádem bezpečnost osob nebo nezpůsobily jiné škody. V posledních letech se na pracovní lešení stále častěji připevňují z vnější strany husté sítě nebo fólie. Sítě chrání okolí stavby před pádem drobných předmětů, fólie i před prašností. V období nepříznivého počasí zlepšují fólie i pracovní podmínky na lešení (ochrana proti větru a dešti).vedle toho sítě a fólie plní také estetickou funkci.[3] 3 Závěr 3.1 Shrnutí Z uvedeného textu lze pochopit, že rozvoj techniky, technologie, materiálů umožňuje používat různé typy lešení. Tento proces je jen procesem pomocným, který je důležitý z hlediska bezpečnosti práce a technologické kázně. 3.2 Studijní prameny Související normy ČSN Lešení, společná ustanovení ČSN Pojízdná a volně stojící lešení ČSN Trubková lešení ČSN EN Dočasné stavební konstrukce-část 1: pracovní lešenípožadavky na provedení a obecný návrh ČSN Ochranné a záchytné konstrukce Seznam použité literatury [1] Kočí B. a kol.: Technologie pozemních staveb I.. AA CERM Brno ( 26)

23 [2] Vejvara K.: Technologie staveb 10 Lešení. Vydavatelství ČVUT Praha Seznam doplňkové studijní literatury [3] Juríček I.: Technoľogia pozemných stavieb hrubá stavba. Jaga group Bratislava Odkazy na další studijní zdroje a prameny Firemní literatura výrobců zastoupených v ČR ALFIX ČR,s.r.o., HAKI Jílové, PERI,spol.s r.o. SGB Kovona a.s, tauceti spol.s r.o.,zarges CZ 4 Kontrola znalostí 4.1 Autotest 1) Lešení je procesem a) podpěrných konstrukcí, které začínají nad úrovní terénu b) pomocných konstrukcí sloužících k bezpečnému provádění staveb nad okolním terénem c) náročným na čas a údržbu během životnosti objektu d) nutným při montáži ocelových konstrukcí a betonových skeletů 2) Lešení jsou a) jednoduché systémové konstrukce staticky bezpečné nespojené s objektem b) složité obvodové konstrukce vyžadující projektovou dokumentaci a statický výpočet při montáži c) systémové konstrukce spolehlivé a staticky bezpečné s jednoduchou montáží za předpokladu znalosti montážního postupu při dodržení bezpečnosti práce d) jednoduché konstrukce pomocného charakteru používané u staveb před zahájením zdění 2 výšky 3) Lešení dělíme a) na pět základních tříd podle druhu materiálu na dřevěná, ocelová, hliníková, slitinová a plastová b) podle účelu na pracovní, podpěrná, ochranná a záchytná c) na volně stojící, připojená k objektu a závěsná d) široká, velmi úzká a montážní plošiny 4) Nosnost podlah lešení se dělí a) do 6 tříd s rovnoměrným zatížením podlahy od 0,75 kn/m 2 do 6,0 kn/m 2-23 (26) -

24 b) do 3 skupin podle šířky podlážky c) do 4 skupin s rovnoměrným zatížením od 0,75 MPa do 7,0 MPa d) do 6 tříd s rovnoměrným zatížením od 1,0 kn/m 2 do 10,0 kn/m 2 5) Druhy lešení rozeznáváme a) rozpěrná, skládaná, dílcová a systémová b) dřevěná( žebříková,sloupková a kozová) kovová ( trubková, dílcová a kozová), c) podle zatížení lehká a těžká d) podle výšky lešení na vysoká, střední a nízká 6) K zajištění stability lešení slouží a) podrobný statický výpočet s ověřením detailů b) dokonalému kotvení pojízdných lešení k objektu c) zavětrování, kotvení, nebo vzpěry případně kombinace uvedených způsobů d) zpevnění podkladního terénu betonovou mazaninou nebo recyklátem 7) Stavební lešení patří a) mezi sledované výrobky u každého stavebního podniku b) mezi sledované výrobky podle evropské směrnice o materiálech c) mezi výrobky podléhající schvalování a certifikaci d) mezi výrobky na které se vztahuje jen ČSN Pracovní a ochranná dílcová lešení 8) Při návrhu a montáži lešení je požadováno a) zajistit odborné proškolení všech pracovníků dopravujících materiál b) zabezpečit svislou dopravu po lešení a osadit svislé žebříky z jednotlivých pater c) osadit podlážky lešení max. 100mm od zdiva d) stanovit šířku podlahové plochy podle třídy lešení 9) Při montáži lešení je třeba respektovat a) aby montéři lešení měli požadované nářadí na opasku zajištěné proti možnému pádu při montáži b) aby lešení bylo při montáži kotveno v místech zavětrování c) rozměry pracovního prostoru, tuhost a stabilitu pomocí kotev, zavětrování a osazení zábradlí d) osazení zábradlí vždy od výšky podlážek lešení 3,00m 10) Výstupy na lešení musí být a) od 2NP na každém úseku větším než 100 bm b) musí být umístěny nad sebou, aby nedocházelo k časovým ztrátám při práci na lešení c) výstupní otvory musí mít minimální rozměry 800x800 mm 2-24 ( 26)

25 d) na každém podlaží zajištěno žebříky ve sklonu 3:1 s přesahem o 1100mm není-li výstup opatřen poklopem 11) Trubkové lešení se montuje a) jen na podklad z litého asfaltu nebo betonu a ne na rostlý terén b) v případě cihelného objektu až do výšky 80m c) z kovových trubek vnějšího průměru 60mm, které mají délky od 1,0 do 6,0m d) na upravený terén na podkladní prahy např. z fošen 12) Při montáži lešení se postupuje a) podle požadavků objednatele a pokynů předáka stavební čety b) tak, aby každá část konstrukce lešení osazená na místo byla ihned připevněna c) podle pokynů stavbyvedoucího d) tak, aby lešení bylo postaveno v předstihu alespoň 1 týden před zahájením prací 13) Montáž nebo demontáž lešení je třeba přerušit a) při teplotě pod bodem mrazu b) při dohledu menším než 10m c) při dohledu menším než 30m d) při dlouhotrvajícím dešti 14) Demontáž lešení se provádí a) postupně po jednotlivých stěnách b) postupně po jednotlivých patrech při zajištění tuhosti lešení c) z montážní plošiny protože se na lešení při demontáži nesmí nikdo pohybovat d) od nejvyššího podlaží postupným rozebráním podlážek 15) Pro dílcová lešení jsou charakteristické a) různé moduly, které lze libovolně měnit b) přizpůsobivost lešení pro jakýkoli druh stavby s možnou volbou délek a šířek v rozměrovém rastru c) vyšší pracnost při demontáži lešení vzhledem k větší hmotnosti dílů d) malá variabilita lešení při rekonstrukcích 16) Při montáži a demontáži HAKI lešení jsou tyto požadavky a) aby jednotlivé díly mohly být použity k několika účelům b) aby po dokončení celého lešení bylo provedeno kotvení a spoje zajištěny pojistkami c) poškozené a zkorodované části nesmí být požity d) lešení je třeba kotvit a uhlopříčně ztužovat od výšky 5m 17) Rámová lešení jsou tvořena a) z různých svařovaných dílů zábradlí a zavětrování b) z ocelových a chromniklových slitin výrobcem lešení pro jednotlivé stavby - 25 (26) -

26 c) ze svislých rámů, tuhých plošných dílců podlah a tyčových prvků zábradlí a podélného zavětrovvání a doplňkových prvků podle patentových vzorů od firmy Hynebeck a SBG kovona 4.2 Klíč k autotestu 1b, 2c, 3b, 4a, 5b, 6c, 7c, 8d, 9c, 10d, 11c, 12b, 13c, 14b, 15b, 16c, 17c. pokud jste správně odpověděli alespoň13 otázek jsou Vaše znalosti dostatečné k absolvování této části kurzu. Méně správných odpovědí naznačuje, že máte potřebu ještě jednou se k danému modulu vrátit ( 26)
