1 1 Dřevěné vazníky spojované deskou s prolisovanými trny Tento typ vazníku se vyznačuje typickými znaky: Užité řezivo o Masivní prvky (katrové tl. 50 nebo 70 mm) o Sušené hoblované (S4S tl. 45 nebo 70 mm) o Profily na 1 vazníků mají vždy stejnou tloušťku Spoje o Maximálně 5 prvků spojovaných v jednom styčníku o Přířezy jsou spojovány na tupo o Styčníkové desky jsou v každém styčníku kladeny vždy oboustranně o Užití délkových spojů 2 Tvary Sedlový vazník Nůžkový vazník (v praxi se též užívá označení vzepjatý vazník) Rovnopasý vazník (nejčastěji používaný pro vytvoření větrovacích polí) Pultový vazník Mansardové masky Nosník čočkového tvaru Mansardový vazník Po výšce či délce dělený vazník Obloukový vazník Lichoběžníkový vazník (užívaný ve valbách) Vazník s volnou dispozicí

2 Obrázek 1: Typy vazníků a) nůžkový vazník b) lichoběžníkový vazník c) přímopasý vazník d) pultový vazník e) sedlový vazník f) vazník dělený po výšce i délce g) obloukový vazník h) mansardový vazník

3 2.1 Optimální poměr výšky a rozpětí: Trojúhelníkové vazníky 1/6 nebo větší Obloukové 1/8 až 1/6 Přímopasé a pultové vazníky 1/10 až 1/8 2.2 Využívání podkroví a) úložný prostor mezi diagonály b) vazník s volnou dispozicí. c) vazník s obytným prostorem. Obrázek 2: Vazníky s využitým podkrovím

4 3 Technologie 3.1 Návrh Návrh vazníků musí být především s ohledem na uvažovaná zatížení Klimatická zatížení o Zatížení sněhem o Zatížení větrem Stálá zatížení o Zatížení na horním pase Krytina Nosná konstrukce pro krytinu latění, bednění Ostatní zatížení solární panely atd o Zatížení na dolním pase Podhled Záklop podlahy půdy Ostatní zatížení vzduchotechnika atd. Proměnná zatížení o Užitné zatížení na dolním pase o Užitné zatížení na horním pase 3.2 Výroba vybavení. Pro precizní výrobu vazníků je zapotřebí především kvalitní strojní

5 3.2.1 Impregnační vana Obrázek 3: Impregnační vana Pily Obrázek 4: 4listá úhlová a zkracovací pila VKP4

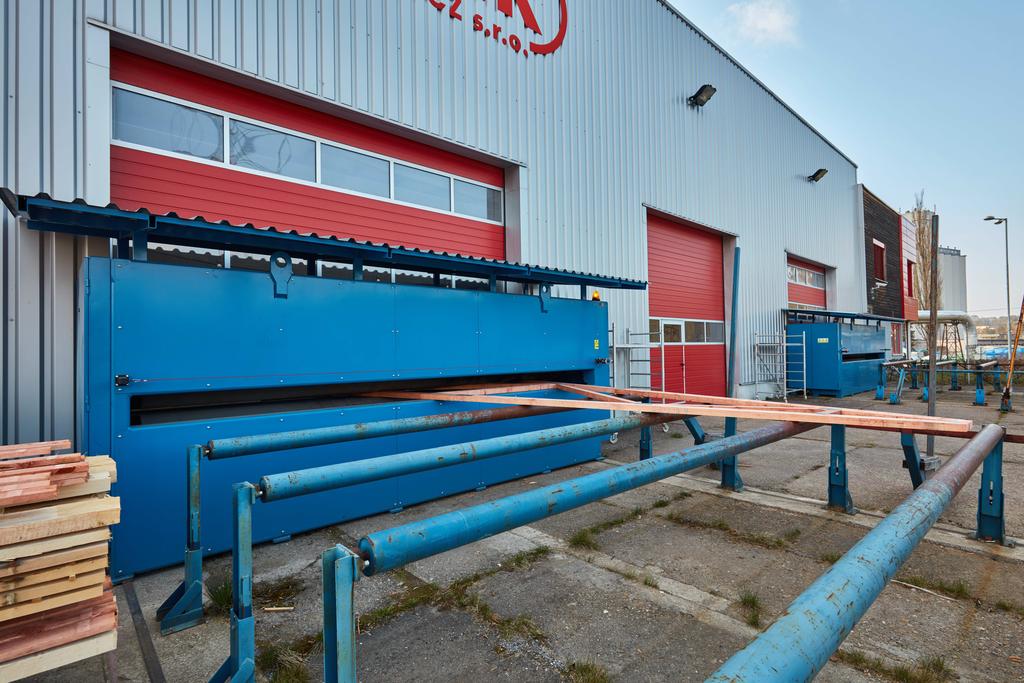

6 Obrázek 5: Jednolistá úhlová a zkracovací pila EasyCUT 828 (FANUC) Lis Obrázek 7: Lis Mark VI Obrázek 6: Úhlová pila STROMAB CT 600

7 3.2.4 Doplňkové vybavení Obrázek 8: Finišér (nebo též mandl) 3.3 Montáž Celá montáž musí probíhat přesně podle statikem schválené dokumentace. Montážní dokumentace musí obsahovat zejména Půdorys konstrukce o Přesné polohy a typ podpor vazníků o Označení každého vazníků o Orientaci vazníků, pokud nejsou osově souměrné o Zakótování polohy každého vazníků o Způsob kotvení vazníků o Ztužení na spodním pase o Ztužení diagonál a svislých sloupků o Typ a umístění zavětrovací pásky o Způsob kolmého (šikmého) propojení vazníků např. u valbových námětků

8 o Poloha větrovacích vazníků o Poloha výztuh vnitřních diagonál a sloupků Řezy konstrukcí o Způsob kotvení vazníků o Poloha ztužení na dolním pase o Poloha ztužení diagonál a svislých sloupků Výpis všech prvků Výkresy detailů Veškeré ztužující prvky musí být k vazníkům řádně připevněny vyspecifikovaným počtem a typem spojovacích prostředků (zpravidla hřebíků). Zavětrovací páska musí být řádně napnuta a připojena dostatečným počtem konvexních hřebíků. Ztužující prkna by měla být kvalitní, profilu alespoň 32/120 mm, a vždy impregnovaná. Platí zásada, že propojení musí být vždy od styčníku ke styčníku a ztužení musí být průběžné v celé délce krovu. Svislé sloupky a diagonály by měly být ztuženy v ideálním případě pod úhlem 45, z toho důvodu je možné ztužovat přes více než 1 pole.

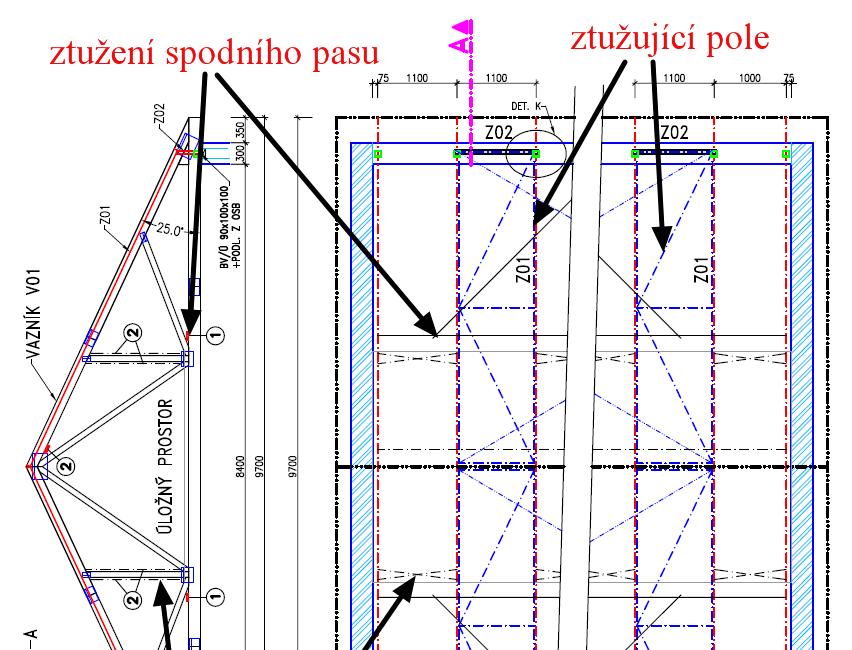

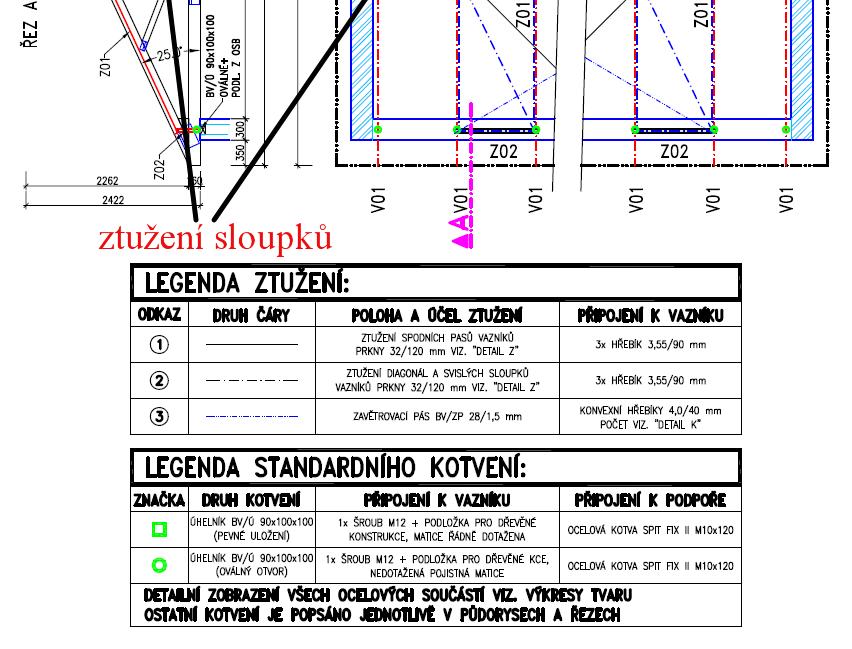

9 Obrázek 9: Příklad správně vypracované montážní dokumentace

3.4 Časté konstrukční detaily Ve vazníkových konstrukcích se velmi často opakují detaily typické pouze pro ně. Z tohoto důvodu zde uvádím ty nejčastější. 3.4.1 Větrovací pole V každé konstrukci střechy z příhradových vazníků by se mělo přibližně každých 10-15 m vyskytovat tzv.

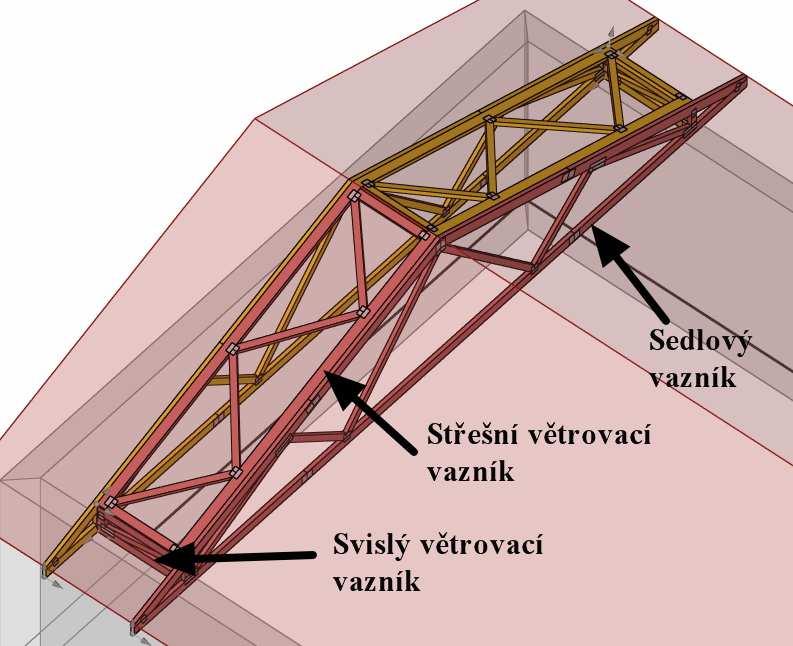

10 3.4 Časté konstrukční detaily Ve vazníkových konstrukcích se velmi často opakují detaily typické pouze pro ně. Z tohoto důvodu zde uvádím ty nejčastější Větrovací pole V každé konstrukci střechy z příhradových vazníků by se mělo přibližně každých m vyskytovat tzv. větrovací pole. Na koncích konstrukce je možné nahradit větrovací pole konstrukcí valby. Obrázek 10: Konstrukce větrovacího pole V případě nutnosti zvýšit celou tuhost větrovacího pole je možné umístit příhradový rovnopasý vazník i mezi dolní pasy vazníku.

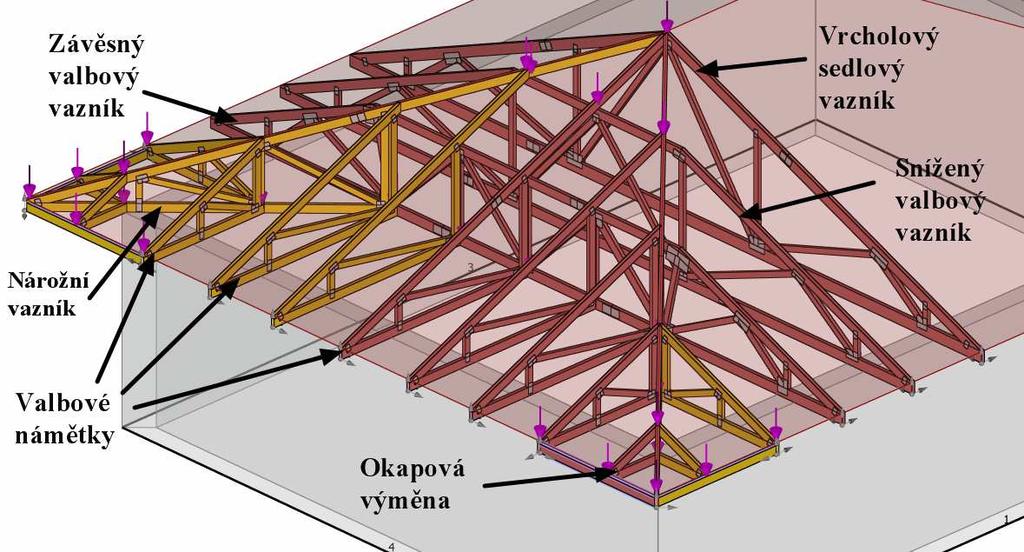

11 3.4.2 Valba Velmi často se konstrukce na přání investora zakončuje valbou. V tomto případě jsou valbové námětky a nárožní vazníky zavěšeny do hlavního nosného valbového vazníku (jindy nazývaný závěsný valbový vazník) tento vazník musí být dimenzován na dodatečné zatížení, často tak bývá z řeziva větších tlouštěk případně je zdvojován. Dle geometrie se do valby vkládají další snížené valbové vazníky. Obrázek 11: Konstrukce valby

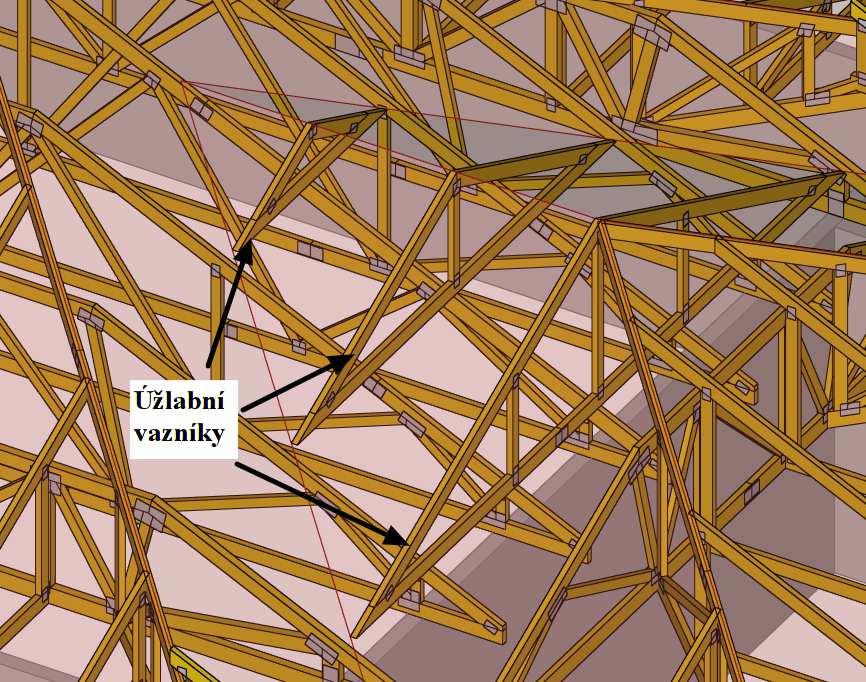

12 3.4.3 Úžlabí Konstrukce úžlabí je vytvořena osazením sedlových vazníků na horní pasy hlavních vazníků, tak jak je naznačeno na obrázku. Obrázek 12: Konstrukce úžlabí

3.4.4 Přesah přes štítový vazník Přes štítové vazníky snížené o tloušťku vlašských krokví jsou vytvořeny požadované přesahy pomocí vlašských krokví.

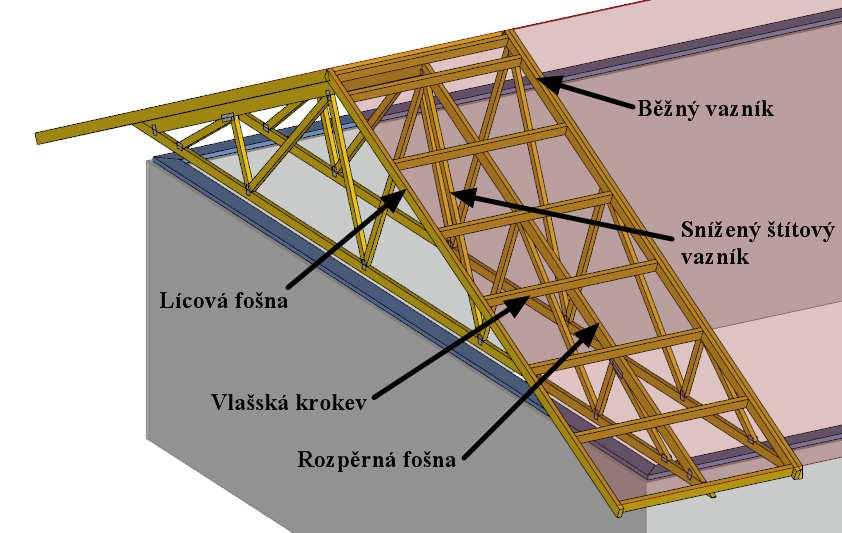

13 3.4.4 Přesah přes štítový vazník Přes štítové vazníky snížené o tloušťku vlašských krokví jsou vytvořeny požadované přesahy pomocí vlašských krokví. Od posledního běžného střešního vazníku jsou přes štítové vazníky vyloženy vlašské krokve (osazené kolmo na střešní rovinu). Ke koncům vlašských krokví je na přesahu připevněna lícová (lemová) fošna Obrázek 13: Konstrukce přesahu přes snížený štítový vazník
