1 MevaDec Návod pro montáž a použití

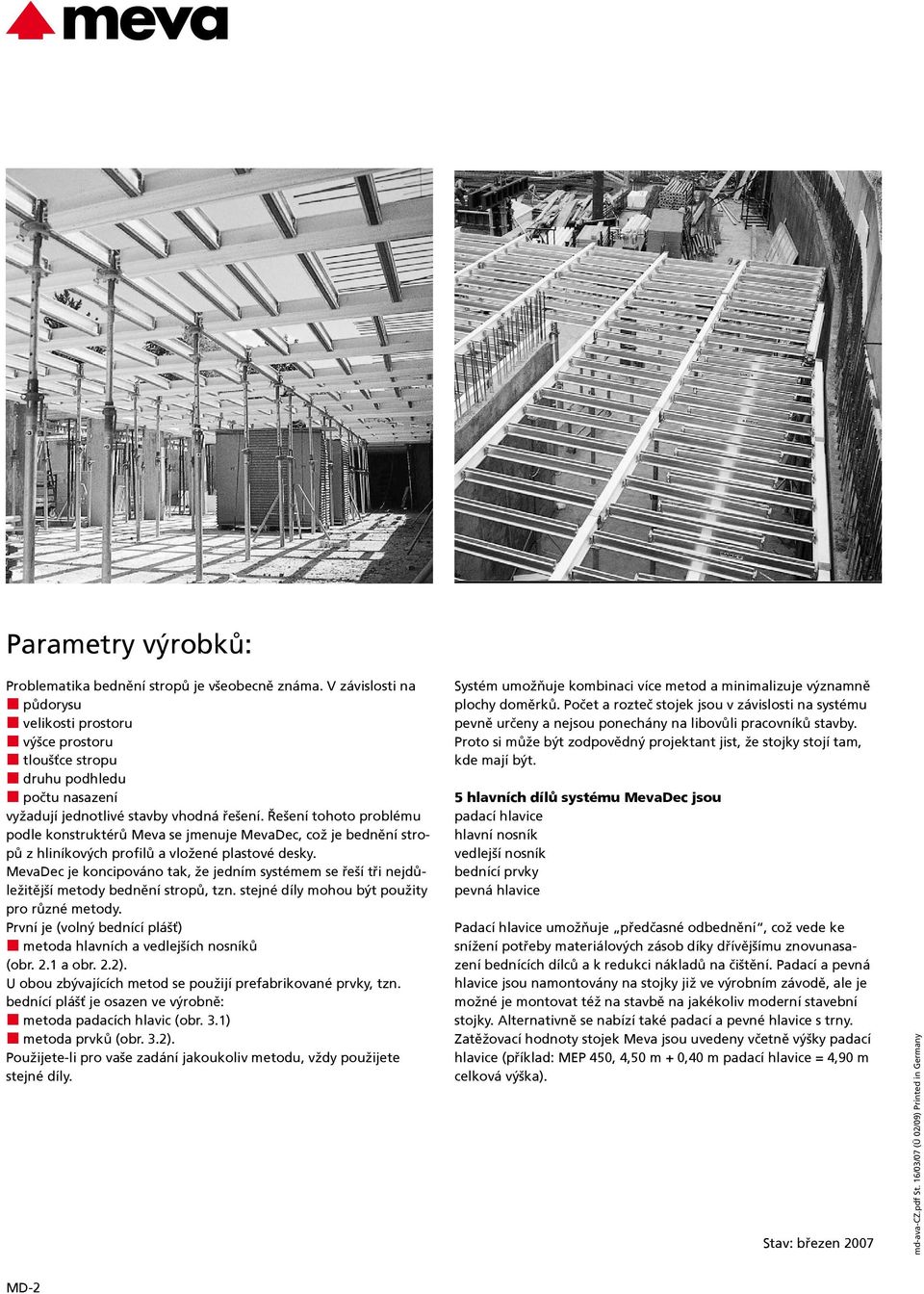

2 Parametry výrobků: Problematika bednění stropů je všeobecně známa. V závislosti na půdorysu velikosti prostoru výšce prostoru tloušťce stropu druhu podhledu počtu nasazení vyžadují jednotlivé stavby vhodná řešení. Řešení tohoto problému podle konstruktérů Meva se jmenuje MevaDec, což je bednění stropů z hliníkových profilů a vložené plastové desky. MevaDec je koncipováno tak, že jedním systémem se řeší tři nejdůležitější metody bednění stropů, tzn. stejné díly mohou být použity pro různé metody. První je (volný bednící plášť) metoda hlavních a vedlejších nosníků (obr. 2.1 a obr. 2.2). U obou zbývajících metod se použijí prefabrikované prvky, tzn. bednící plášť je osazen ve výrobně: metoda padacích hlavic (obr. 3.1) metoda prvků (obr. 3.2). Použijete-li pro vaše zadání jakoukoliv metodu, vždy použijete stejné díly. Systém umožňuje kombinaci více metod a minimalizuje významně plochy doměrků. Počet a rozteč stojek jsou v závislosti na systému pevně určeny a nejsou ponechány na libovůli pracovníků stavby. Proto si může být zodpovědný projektant jist, že stojky stojí tam, kde mají být. 5 hlavních dílů systému MevaDec jsou padací hlavice hlavní nosník vedlejší nosník bednící prvky pevná hlavice Padací hlavice umožňuje předčasné odbednění, což vede ke snížení potřeby materiálových zásob díky dřívějšímu znovunasazení bednících dílců a k redukci nákladů na čištění. Padací a pevná hlavice jsou namontovány na stojky již ve výrobním závodě, ale je možné je montovat též na stavbě na jakékoliv moderní stavební stojky. Alternativně se nabízí také padací a pevné hlavice s trny. Zatěžovací hodnoty stojek Meva jsou uvedeny včetně výšky padací hlavice (příklad: MEP 450, 4,50 m + 0,40 m padací hlavice = 4,90 m celková výška). Stav: březen 2007 MD-2

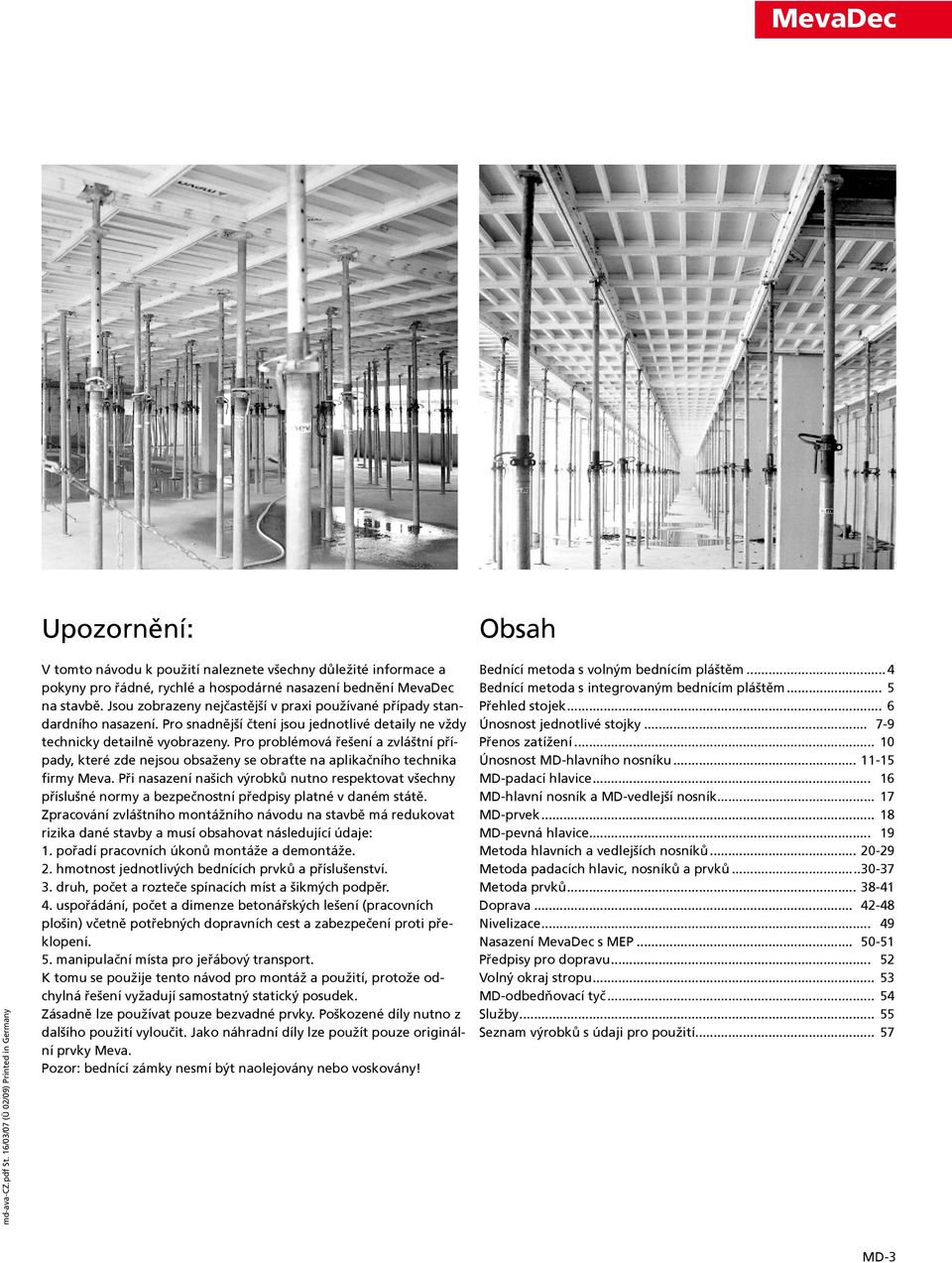

3 MevaDec Upozornění: Obsah V tomto návodu k použití naleznete všechny důležité informace a pokyny pro řádné, rychlé a hospodárné nasazení bednění MevaDec na stavbě. Jsou zobrazeny nejčastější v praxi používané případy standardního nasazení. Pro snadnější čtení jsou jednotlivé detaily ne vždy technicky detailně vyobrazeny. Pro problémová řešení a zvláštní případy, které zde nejsou obsaženy se obraťte na aplikačního technika firmy Meva. Při nasazení našich výrobků nutno respektovat všechny příslušné normy a bezpečnostní předpisy platné v daném státě. Zpracování zvláštního montážního návodu na stavbě má redukovat rizika dané stavby a musí obsahovat následující údaje: 1. pořadí pracovních úkonů montáže a demontáže. 2. hmotnost jednotlivých bednících prvků a příslušenství. 3. druh, počet a rozteče spínacích míst a šikmých podpěr. 4. uspořádání, počet a dimenze betonářských lešení (pracovních plošin) včetně potřebných dopravních cest a zabezpečení proti překlopení. 5. manipulační místa pro jeřábový transport. K tomu se použije tento návod pro montáž a použití, protože odchylná řešení vyžadují samostatný statický posudek. Zásadně lze používat pouze bezvadné prvky. Poškozené díly nutno z dalšího použití vyloučit. Jako náhradní díly lze použít pouze originální prvky Meva. Pozor: bednící zámky nesmí být naolejovány nebo voskovány! Bednící metoda s volným bednícím pláštěm...4 Bednící metoda s integrovaným bednícím pláštěm... 5 Přehled stojek... 6 Únosnost jednotlivé stojky Přenos zatížení Únosnost MD-hlavního nosníku MD-padací hlavice MD-hlavní nosník a MD-vedlejší nosník MD-prvek MD-pevná hlavice Metoda hlavních a vedlejších nosníků Metoda padacích hlavic, nosníků a prvků Metoda prvků Doprava Nivelizace Nasazení MevaDec s MEP Předpisy pro dopravu Volný okraj stropu MD-odbedňovací tyč Služby Seznam výrobků s údaji pro použití MD-3

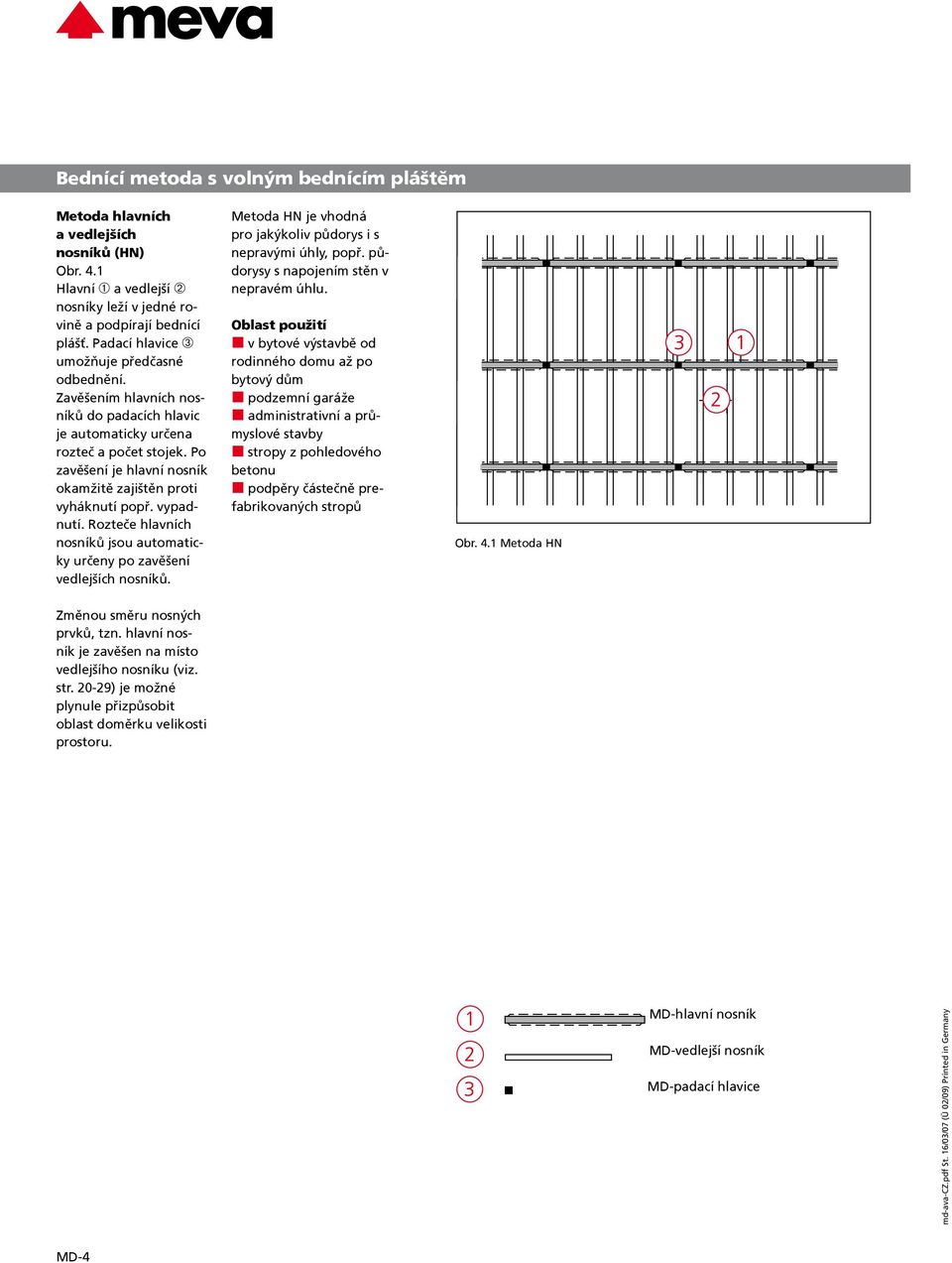

4 Bednící metoda s volným bednícím pláštěm Metoda hlavních a vedlejších nosníků (HN) Obr. 4.1 Hlavní a vedlejší nosníky leží v jedné rovině a podpírají bednící plášť. Padací hlavice umožňuje předčasné odbednění. Zavěšením hlavních nosníků do padacích hlavic je automaticky určena rozteč a počet stojek. Po zavěšení je hlavní nosník okamžitě zajištěn proti vyháknutí popř. vypadnutí. Rozteče hlavních nosníků jsou automaticky určeny po zavěšení vedlejších nosníků. Metoda HN je vhodná pro jakýkoliv půdorys i s nepravými úhly, popř. půdorysy s napojením stěn v nepravém úhlu. Oblast použití v bytové výstavbě od rodinného domu až po bytový dům podzemní garáže administrativní a průmyslové stavby stropy z pohledového betonu podpěry částečně prefabrikovaných stropů Obr. 4.1 Metoda HN Změnou směru nosných prvků, tzn. hlavní nosník je zavěšen na místo vedlejšího nosníku (viz. str ) je možné plynule přizpůsobit oblast doměrku velikosti prostoru. MD-hlavní nosník MD-vedlejší nosník MD-padací hlavice MD-4

5 MevaDec Bednící metoda s integrovaným bednícím pláštěm Obr. 5.1 Metoda FTE Metoda padacích hlavic, nosníků a prvků (FTE) Obr. 5.1 Nosný systém sestává jako u metody HN z hlavních nosníků a padacích hlavic. Mezi hlavní nosníky se vkládají bednící prvky. Padací hlavice umožňuje předčasné odbednění padacích nosníků a prvků. MD-prvky se mohou vkládat a libovolně posunovat po hlavních nosnících, také přes padací hlavice. U stěnových napojení jsou MD-prvky přímo podpírány pevnou hlavicí jako u prvkové metody (viz. str ). Přizpůsobení jakémukoliv rozměru prostoru ve směru nosných prvků se provede analogicky s metodou HN. Metoda FTE je zvlášť vhodná pro velkoplošné půdorysy. Oblast použití podzemní garáže administrativní a průmyslové stavby Metoda prvků (E) Obr. 5.2 U této metody jsou samonosné MD-prvky přímo podpírány v křížení. Pevná hlavice se použije jak na okraji, tak i v rohu plochy stropu. MD-prvky se osazují zdola. Tím se aktivuje automaticky pojistka proti pohybu na pevné hlavici. Pro bednění jsou potřebné pouze dva základní prvky, a to MD-prvek a stojka s pevnou hlavicí. Metoda prvků je velmi vhodná pro maloplošné půdorysy, které se často vyskytují v bytové výstavbě. Používá se také jako doplněk metody FTE. Oblast použití v bytové výstavbě administrativní a průmyslové stavby podzemní garáže Obr. 5.2 Metoda E MD-hlavní nosník MD-padací hlavice MD-pevná hlavice MD-prvek MD-5

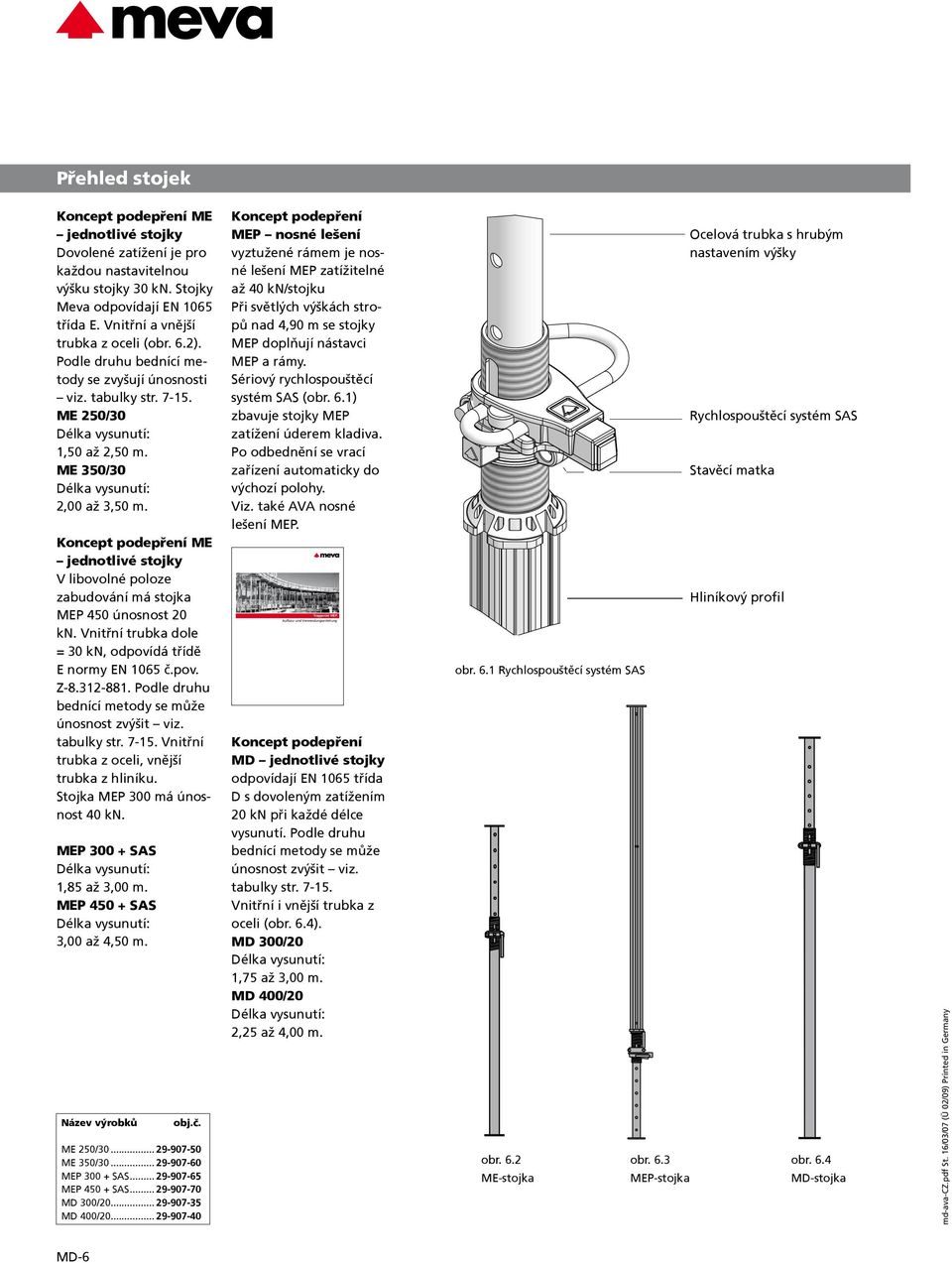

6 Přehled stojek Koncept podepření ME jednotlivé stojky Dovolené zatížení je pro každou nastavitelnou výšku stojky 30 kn. Stojky Meva odpovídají EN 1065 třída E. Vnitřní a vnější trubka z oceli (obr. 6.2). Podle druhu bednící metody se zvyšují únosnosti viz. tabulky str ME 250/30 Délka vysunutí: 1,50 až 2,50 m. ME 350/30 Délka vysunutí: 2,00 až 3,50 m. Koncept podepření ME jednotlivé stojky V libovolné poloze zabudování má stojka MEP 450 únosnost 20 kn. Vnitřní trubka dole = 30 kn, odpovídá třídě E normy EN 1065 č.pov. Z Podle druhu bednící metody se může únosnost zvýšit viz. tabulky str Vnitřní trubka z oceli, vnější trubka z hliníku. Stojka MEP 300 má únosnost 40 kn. MEP SAS Délka vysunutí: 1,85 až 3,00 m. MEP SAS Délka vysunutí: 3,00 až 4,50 m. Název výrobků obj.č. ME 250/ ME 350/ MEP SAS MEP SAS MD 300/ MD 400/ Koncept podepření MEP nosné lešení vyztužené rámem je nosné lešení MEP zatížitelné až 40 kn/stojku Při světlých výškách stropů nad 4,90 m se stojky MEP doplňují nástavci MEP a rámy. Sériový rychlospouštěcí systém SAS (obr. 6.1) zbavuje stojky MEP zatížení úderem kladiva. Po odbednění se vrací zařízení automaticky do výchozí polohy. Viz. také AVA nosné lešení MEP. Traggerüst MEP Koncept podepření MD jednotlivé stojky odpovídají EN 1065 třída D s dovoleným zatížením 20 kn při každé délce vysunutí. Podle druhu bednící metody se může únosnost zvýšit viz. tabulky str Vnitřní i vnější trubka z oceli (obr. 6.4). MD 300/20 Délka vysunutí: 1,75 až 3,00 m. MD 400/20 Délka vysunutí: 2,25 až 4,00 m. obr. 6.1 Rychlospouštěcí systém SAS obr. 6.2 ME-stojka obr. 6.3 MEP-stojka Ocelová trubka s hrubým nastavením výšky Rychlospouštěcí systém SAS Stavěcí matka Hliníkový profil obr. 6.4 MD-stojka MD-6

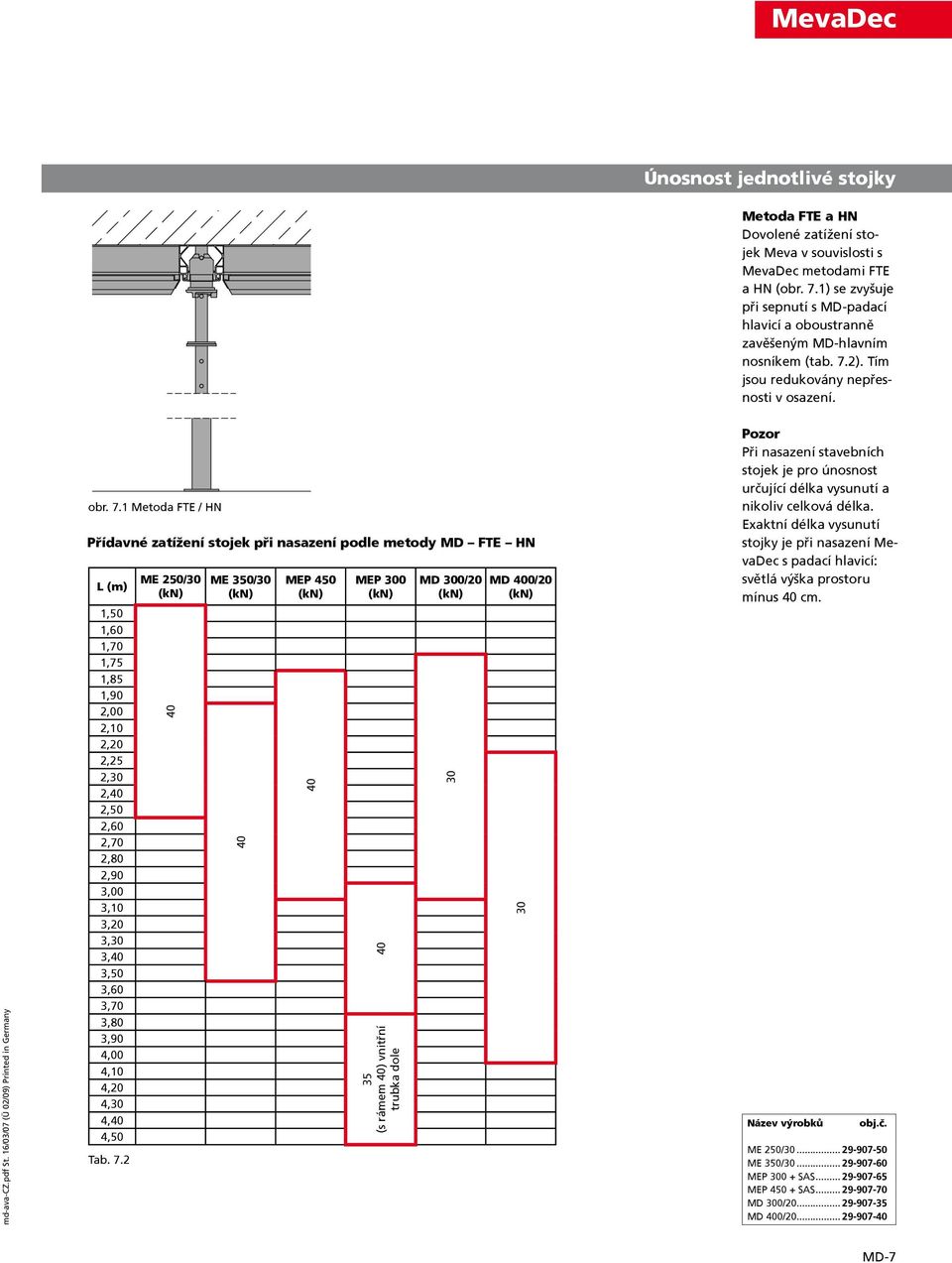

7 MevaDec Únosnost jednotlivé stojky Metoda FTE a HN Dovolené zatížení stojek Meva v souvislosti s MevaDec metodami FTE a HN (obr. 7.1) se zvyšuje při sepnutí s MD-padací hlavicí a oboustranně zavěšeným MD-hlavním nosníkem (tab. 7.2). Tím jsou redukovány nepřesnosti v osazení. obr. 7.1 Metoda FTE / HN Přídavné zatížení stojek při nasazení podle metody MD FTE HN L (m) 1,50 1,60 1,70 1,75 1,85 1,90 2,00 2,10 2,20 2,25 2,30 2,40 2,50 2,60 2,70 2,80 2,90 3,00 3,10 3,20 3,30 3,40 3,50 3,60 3,70 3,80 3,90 4,00 4,10 4,20 4,30 4,40 4,50 Tab. 7.2 ME 250/30 (kn) 40 ME 350/30 (kn) 40 MEP 450 (kn) 40 MEP 300 (kn) (s rámem 40) vnitřní trubka dole MD 300/20 (kn) 30 MD 400/20 (kn) 30 Pozor Při nasazení stavebních stojek je pro únosnost určující délka vysunutí a nikoliv celková délka. Exaktní délka vysunutí stojky je při nasazení MevaDec s padací hlavicí: světlá výška prostoru mínus 40 cm. Název výrobků obj.č. ME 250/ ME 350/ MEP SAS MEP SAS MD 300/ MD 400/ MD-7

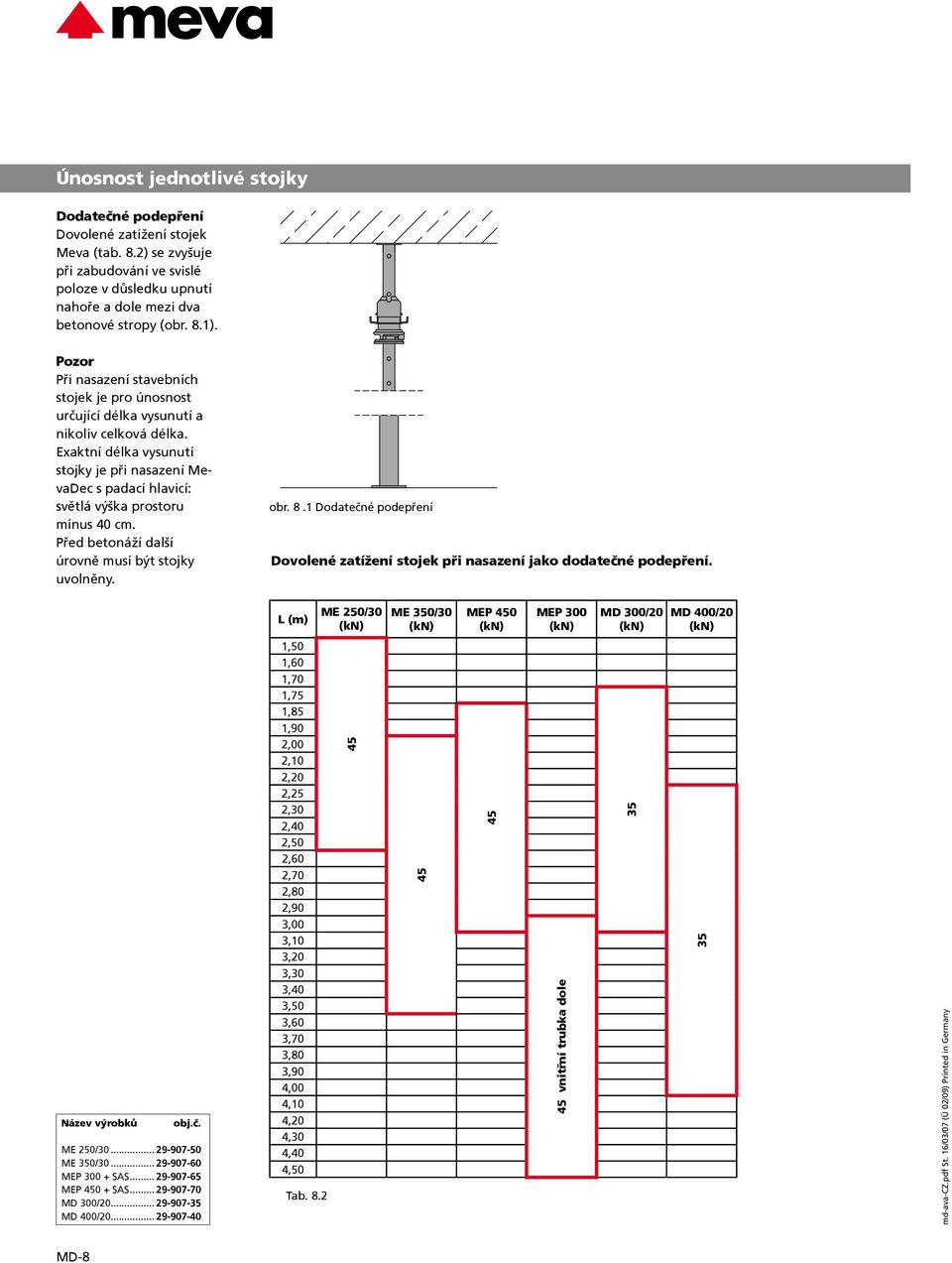

8 Únosnost jednotlivé stojky Dodatečné podepření Dovolené zatížení stojek Meva (tab. 8.2) se zvyšuje při zabudování ve svislé poloze v důsledku upnutí nahoře a dole mezi dva betonové stropy (obr. 8.1). Pozor Při nasazení stavebních stojek je pro únosnost určující délka vysunutí a nikoliv celková délka. Exaktní délka vysunutí stojky je při nasazení MevaDec s padací hlavicí: světlá výška prostoru mínus 40 cm. Před betonáží další úrovně musí být stojky uvolněny. obr. 8.1 Dodatečné podepření Dovolené zatížení stojek při nasazení jako dodatečné podepření. L (m) ME 250/30 (kn) ME 350/30 (kn) MEP 450 (kn) MEP 300 (kn) MD 300/20 (kn) MD 400/20 (kn) 1,50 1,60 1,70 1,75 1,85 1,90 2, ,10 2,20 2,25 2,30 2,40 2,50 2,60 2,70 2,80 2,90 3, Název výrobků obj.č. ME 250/ ME 350/ MEP SAS MEP SAS MD 300/ MD 400/ ,10 3,20 3,30 3,40 3,50 3,60 3,70 3,80 3,90 4,00 4,10 4,20 4,30 4,40 4,50 Tab vnitřní trubka dole 35 MD-8

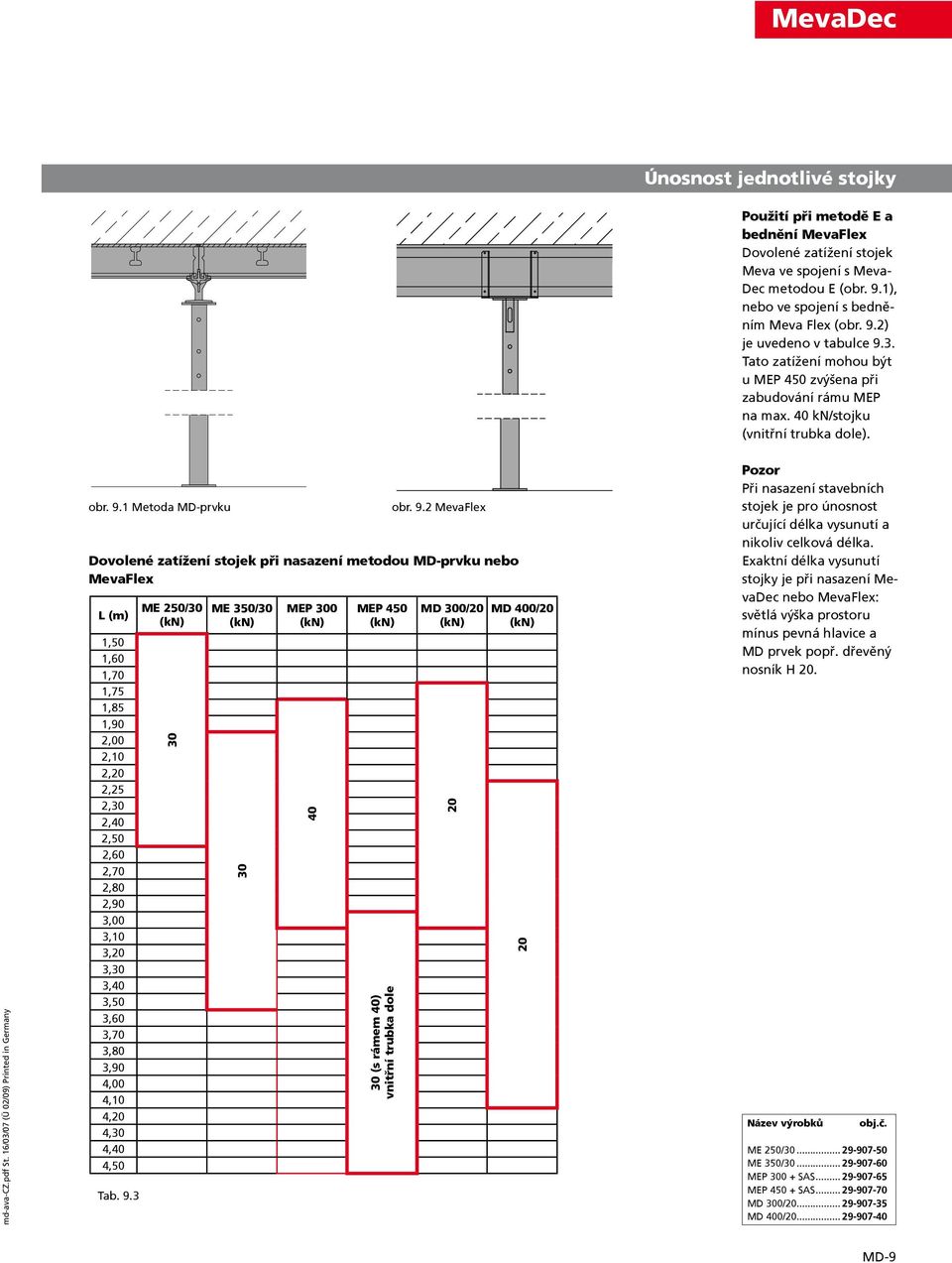

9 MevaDec Únosnost jednotlivé stojky Použití při metodě E a bednění MevaFlex Dovolené zatížení stojek Meva ve spojení s Meva- Dec metodou E (obr. 9.1), nebo ve spojení s bedněním Meva Flex (obr. 9.2) je uvedeno v tabulce 9.3. Tato zatížení mohou být u MEP 450 zvýšena při zabudování rámu MEP na max. 40 kn/stojku (vnitřní trubka dole). obr. 9.1 Metoda MD-prvku obr. 9.2 MevaFlex Dovolené zatížení stojek při nasazení metodou MD-prvku nebo MevaFlex L (m) 1,50 1,60 1,70 1,75 1,85 1,90 2,00 2,10 2,20 2,25 2,30 2,40 2,50 2,60 2,70 2,80 2,90 3,00 3,10 3,20 3,30 3,40 3,50 3,60 3,70 3,80 3,90 4,00 4,10 4,20 4,30 4,40 4,50 Tab. 9.3 ME 250/30 (kn) 30 ME 350/30 (kn) 30 MEP 300 (kn) 40 MEP 450 (kn) 30 (s rámem 40) vnitřní trubka dole MD 300/20 (kn) 20 MD 400/20 (kn) 20 Pozor Při nasazení stavebních stojek je pro únosnost určující délka vysunutí a nikoliv celková délka. Exaktní délka vysunutí stojky je při nasazení MevaDec nebo MevaFlex: světlá výška prostoru mínus pevná hlavice a MD prvek popř. dřevěný nosník H 20. Název výrobků obj.č. ME 250/ ME 350/ MEP SAS MEP SAS MD 300/ MD 400/ MD-9

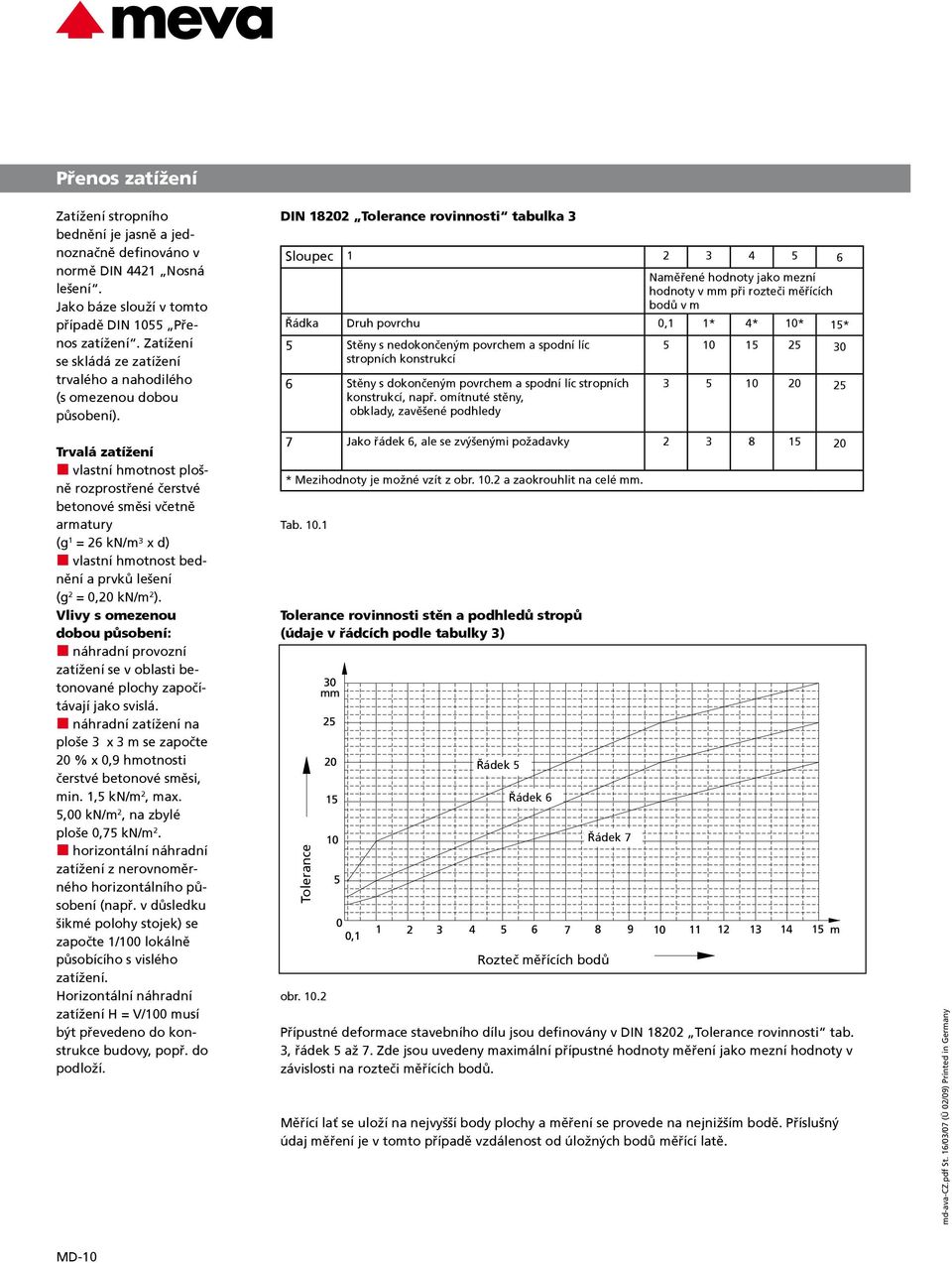

10 Přenos zatížení Zatížení stropního bednění je jasně a jednoznačně definováno v normě DIN 4421 Nosná lešení. Jako báze slouží v tomto případě DIN 1055 Přenos zatížení. Zatížení se skládá ze zatížení trvalého a nahodilého (s omezenou dobou působení). DIN Tolerance rovinnosti tabulka 3 Sloupec Naměřené hodnoty jako mezní hodnoty v mm při rozteči měřících bodů v m Řádka Druh povrchu 0,1 1* 4* 10* 15* 5 Stěny s nedokončeným povrchem a spodní líc stropních konstrukcí Stěny s dokončeným povrchem a spodní líc stropních konstrukcí, např. omítnuté stěny, obklady, zavěšené podhledy Trvalá zatížení vlastní hmotnost plošně rozprostřené čerstvé betonové směsi včetně armatury (g 1 = 26 kn/m³ x d) vlastní hmotnost bednění a prvků lešení (g 2 = 0,20 kn/m 2 ). Vlivy s omezenou dobou působení: náhradní provozní zatížení se v oblasti betonované plochy započítávají jako svislá. náhradní zatížení na ploše 3 x 3 m se započte 20 % x 0,9 hmotnosti čerstvé betonové směsi, min. 1,5 kn/m 2, max. 5,00 kn/m 2, na zbylé ploše 0,75 kn/m 2. horizontální náhradní zatížení z nerovnoměrného horizontálního působení (např. v důsledku šikmé polohy stojek) se započte 1/100 lokálně působícího s vislého zatížení. Horizontální náhradní zatížení H = V/100 musí být převedeno do konstrukce budovy, popř. do podloží. 7 Jako řádek 6, ale se zvýšenými požadavky * Mezihodnoty je možné vzít z obr a zaokrouhlit na celé mm. Tab Tolerance rovinnosti stěn a podhledů stropů (údaje v řádcích podle tabulky 3) Tolerance obr Řádek 5 Řádek 6 Rozteč měřících bodů Řádek 7 Přípustné deformace stavebního dílu jsou definovány v DIN Tolerance rovinnosti tab. 3, řádek 5 až 7. Zde jsou uvedeny maximální přípustné hodnoty měření jako mezní hodnoty v závislosti na rozteči měřících bodů. Měřící lať se uloží na nejvyšší body plochy a měření se provede na nejnižším bodě. Příslušný údaj měření je v tomto případě vzdálenost od úložných bodů měřící latě. MD-10

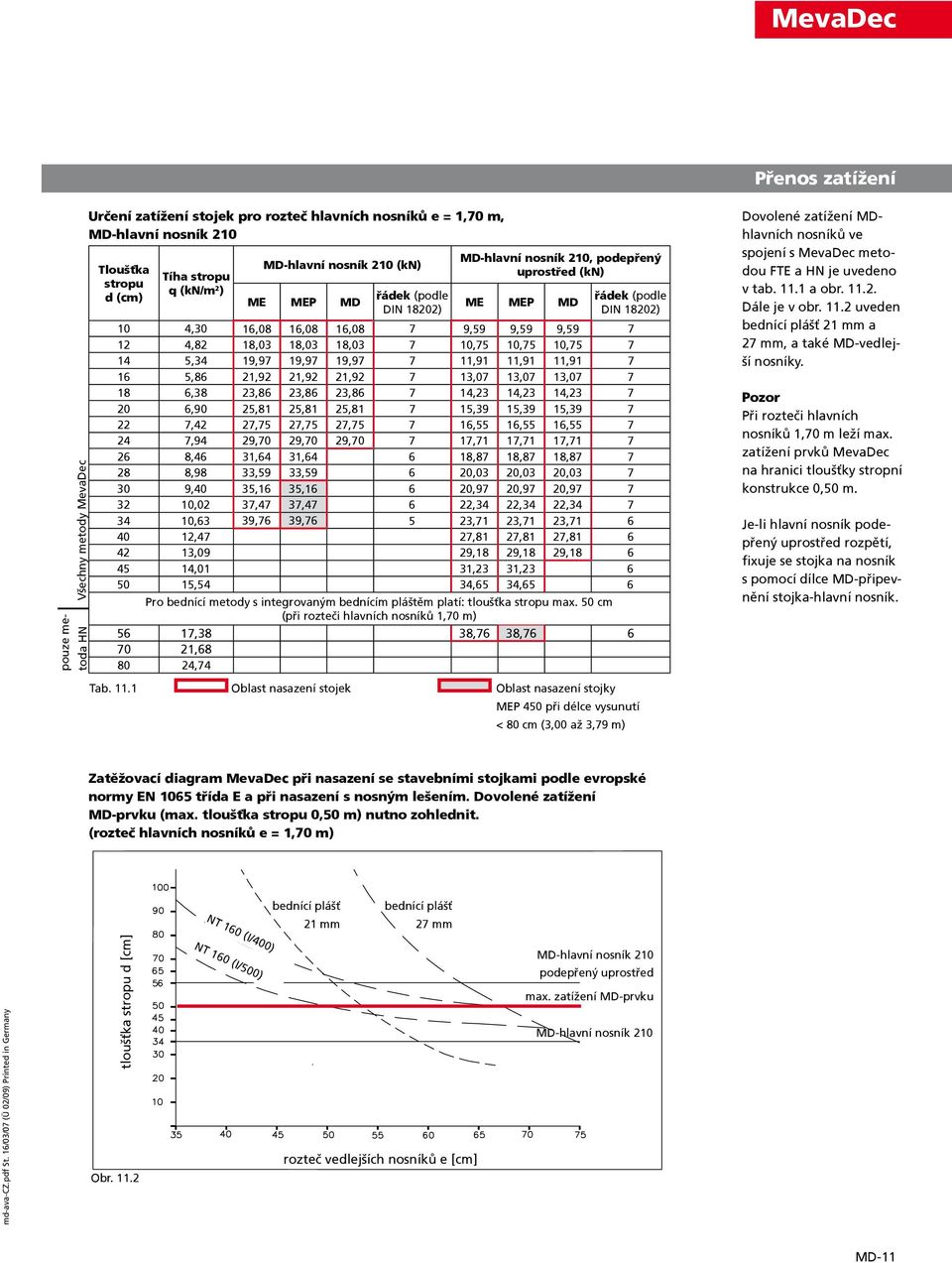

11 MevaDec Přenos zatížení pouze metoda HN Všechny metody MevaDec Určení zatížení stojek pro rozteč hlavních nosníků e = 1,70 m, MD-hlavní nosník 210 Tloušťka stropu d (cm) Tíha stropu q (kn/m 2 ) MD-hlavní nosník 210 (kn) ME MEP MD řádek (podle DIN 18202) MD-hlavní nosník 210, podepřený uprostřed (kn) ME MEP MD řádek (podle DIN 18202) 10 4,30 16,08 16,08 16,08 7 9,59 9,59 9, ,82 18,03 18,03 18, ,75 10,75 10, ,34 19,97 19,97 19, ,91 11,91 11, ,86 21,92 21,92 21, ,07 13,07 13, ,38 23,86 23,86 23, ,23 14,23 14, ,90 25,81 25,81 25, ,39 15,39 15, ,42 27,75 27,75 27, ,55 16,55 16, ,94 29,70 29,70 29, ,71 17,71 17, ,46 31,64 31, ,87 18,87 18, ,98 33,59 33, ,03 20,03 20, ,40 35,16 35, ,97 20,97 20, ,02 37,47 37, ,34 22,34 22, ,63 39,76 39, ,71 23,71 23, ,47 27,81 27,81 27, ,09 29,18 29,18 29, ,01 31,23 31, ,54 34,65 34,65 6 Pro bednící metody s integrovaným bednícím pláštěm platí: tloušťka stropu max. 50 cm (při rozteči hlavních nosníků 1,70 m) 56 17,38 38,76 38, , ,74 Tab Oblast nasazení stojek Oblast nasazení stojky MEP 450 při délce vysunutí < 80 cm (3,00 až 3,79 m) Dovolené zatížení MDhlavních nosníků ve spojení s MevaDec metodou FTE a HN je uvedeno v tab a obr Dále je v obr uveden bednící plášť 21 mm a 27 mm, a také MD-vedlejší nosníky. Pozor Při rozteči hlavních nosníků 1,70 m leží max. zatížení prvků MevaDec na hranici tloušťky stropní konstrukce 0,50 m. Je-li hlavní nosník podepřený uprostřed rozpětí, fixuje se stojka na nosník s pomocí dílce MD-připevnění stojka-hlavní nosník. Zatěžovací diagram MevaDec při nasazení se stavebními stojkami podle evropské normy EN 1065 třída E a při nasazení s nosným lešením. Dovolené zatížení MD-prvku (max. tloušťka stropu 0,50 m) nutno zohlednit. (rozteč hlavních nosníků e = 1,70 m) bednící plášť 21 mm bednící plášť 27 mm tloušťka stropu d [cm] Obr NT 160 (I/400) NT 160 (I/500) rozteč vedlejších nosníků e [cm] MD-hlavní nosník 210 podepřený uprostřed max. zatížení MD-prvku MD-hlavní nosník 210 MD-11

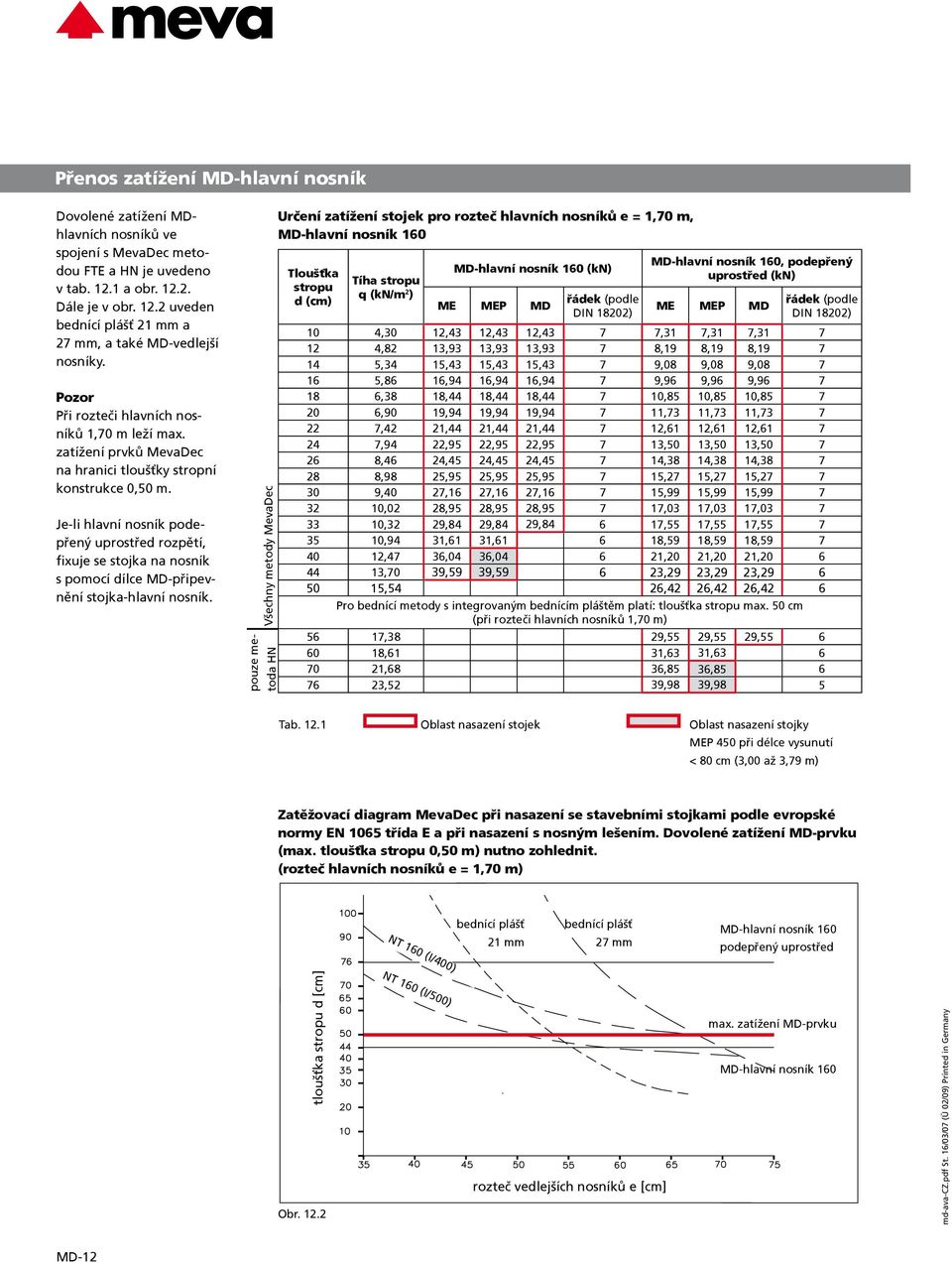

12 Přenos zatížení MD-hlavní nosník Dovolené zatížení MDhlavních nosníků ve spojení s MevaDec metodou FTE a HN je uvedeno v tab a obr Dále je v obr uveden bednící plášť 21 mm a 27 mm, a také MD-vedlejší nosníky. Pozor Při rozteči hlavních nosníků 1,70 m leží max. zatížení prvků MevaDec na hranici tloušťky stropní konstrukce 0,50 m. Je-li hlavní nosník podepřený uprostřed rozpětí, fixuje se stojka na nosník s pomocí dílce MD-připevnění stojka-hlavní nosník. pouze metoda HN Všechny metody MevaDec Určení zatížení stojek pro rozteč hlavních nosníků e = 1,70 m, MD-hlavní nosník 160 Tloušťka stropu d (cm) Tíha stropu q (kn/m 2 ) MD-hlavní nosník 160 (kn) ME MEP MD řádek (podle DIN 18202) MD-hlavní nosník 160, podepřený uprostřed (kn) ME MEP MD řádek (podle DIN 18202) 10 4,30 12,43 12,43 12,43 7 7,31 7,31 7, ,82 13,93 13,93 13,93 7 8,19 8,19 8, ,34 15,43 15,43 15,43 7 9,08 9,08 9, ,86 16,94 16,94 16,94 7 9,96 9,96 9, ,38 18,44 18,44 18, ,85 10,85 10, ,90 19,94 19,94 19, ,73 11,73 11, ,42 21,44 21,44 21, ,61 12,61 12, ,94 22,95 22,95 22, ,50 13,50 13, ,46 24,45 24,45 24, ,38 14,38 14, ,98 25,95 25,95 25, ,27 15,27 15, ,40 27,16 27,16 27, ,99 15,99 15, ,02 28,95 28,95 28, ,03 17,03 17, ,32 29,84 29,84 29, ,55 17,55 17, ,94 31,61 31, ,59 18,59 18, ,47 36,04 36, ,20 21,20 21, ,70 39,59 39, ,29 23,29 23, ,54 26,42 26,42 26,42 6 Pro bednící metody s integrovaným bednícím pláštěm platí: tloušťka stropu max. 50 cm (při rozteči hlavních nosníků 1,70 m) 56 17,38 29,55 29,55 29, ,61 31,63 31, ,68 36,85 36, ,52 39,98 39,98 5 Tab Oblast nasazení stojek Oblast nasazení stojky MEP 450 při délce vysunutí < 80 cm (3,00 až 3,79 m) Zatěžovací diagram MevaDec při nasazení se stavebními stojkami podle evropské normy EN 1065 třída E a při nasazení s nosným lešením. Dovolené zatížení MD-prvku (max. tloušťka stropu 0,50 m) nutno zohlednit. (rozteč hlavních nosníků e = 1,70 m) NT 160 (I/400) bednící plášť 21 mm bednící plášť 27 mm MD-hlavní nosník 160 podepřený uprostřed tloušťka stropu d [cm] Obr NT 160 (I/500) rozteč vedlejších nosníků e [cm] max. zatížení MD-prvku MD-hlavní nosník 160 MD-12

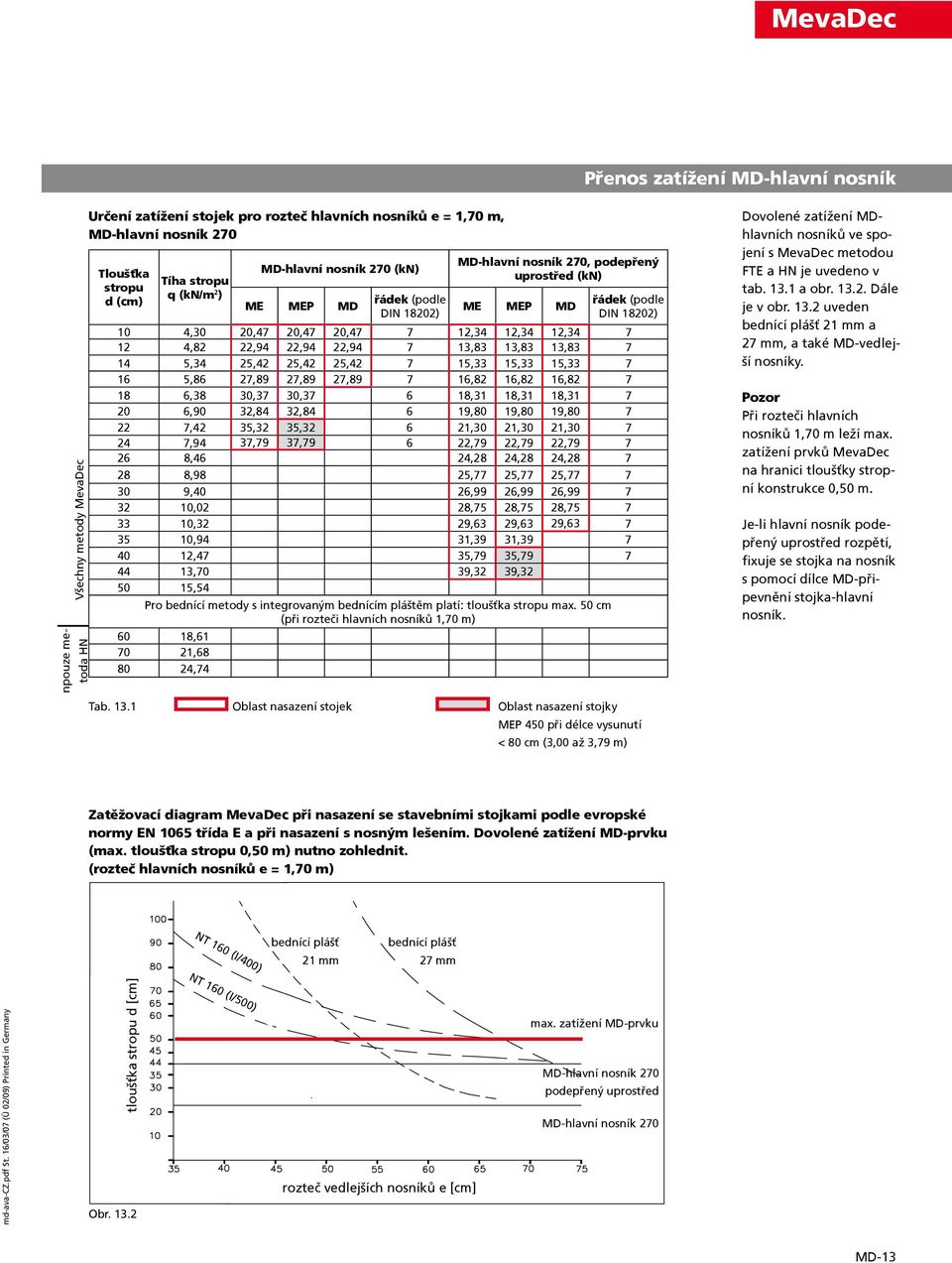

13 MevaDec Přenos zatížení MD-hlavní nosník npouze metoda HN Všechny metody MevaDec Určení zatížení stojek pro rozteč hlavních nosníků e = 1,70 m, MD-hlavní nosník 270 Tloušťka stropu d (cm) Tíha stropu q (kn/m 2 ) MD-hlavní nosník 270 (kn) ME MEP MD řádek (podle DIN 18202) MD-hlavní nosník 270, podepřený uprostřed (kn) ME MEP MD řádek (podle DIN 18202) 10 4,30 20,47 20,47 20, ,34 12,34 12, ,82 22,94 22,94 22, ,83 13,83 13, ,34 25,42 25,42 25, ,33 15,33 15, ,86 27,89 27,89 27, ,82 16,82 16, ,38 30,37 30, ,31 18,31 18, ,90 32,84 32, ,80 19,80 19, ,42 35,32 35, ,30 21,30 21, ,94 37,79 37, ,79 22,79 22, ,46 24,28 24,28 24, ,98 25,77 25,77 25, ,40 26,99 26,99 26, ,02 28,75 28,75 28, ,32 29,63 29,63 29, ,94 31,39 31, ,47 35,79 35, ,70 39,32 39, ,54 Pro bednící metody s integrovaným bednícím pláštěm platí: tloušťka stropu max. 50 cm (při rozteči hlavních nosníků 1,70 m) 60 18, , ,74 Dovolené zatížení MDhlavních nosníků ve spojení s MevaDec metodou FTE a HN je uvedeno v tab a obr Dále je v obr uveden bednící plášť 21 mm a 27 mm, a také MD-vedlejší nosníky. Pozor Při rozteči hlavních nosníků 1,70 m leží max. zatížení prvků MevaDec na hranici tloušťky stropní konstrukce 0,50 m. Je-li hlavní nosník podepřený uprostřed rozpětí, fixuje se stojka na nosník s pomocí dílce MD-připevnění stojka-hlavní nosník. Tab Oblast nasazení stojek Oblast nasazení stojky MEP 450 při délce vysunutí < 80 cm (3,00 až 3,79 m) Zatěžovací diagram MevaDec při nasazení se stavebními stojkami podle evropské normy EN 1065 třída E a při nasazení s nosným lešením. Dovolené zatížení MD-prvku (max. tloušťka stropu 0,50 m) nutno zohlednit. (rozteč hlavních nosníků e = 1,70 m) NT 160 (I/400) bednící plášť 21 mm bednící plášť 27 mm tloušťka stropu d [cm] Obr NT 160 (I/500) rozteč vedlejších nosníků e [cm] max. zatížení MD-prvku MD-hlavní nosník 270 podepřený uprostřed MD-hlavní nosník 270 MD-13

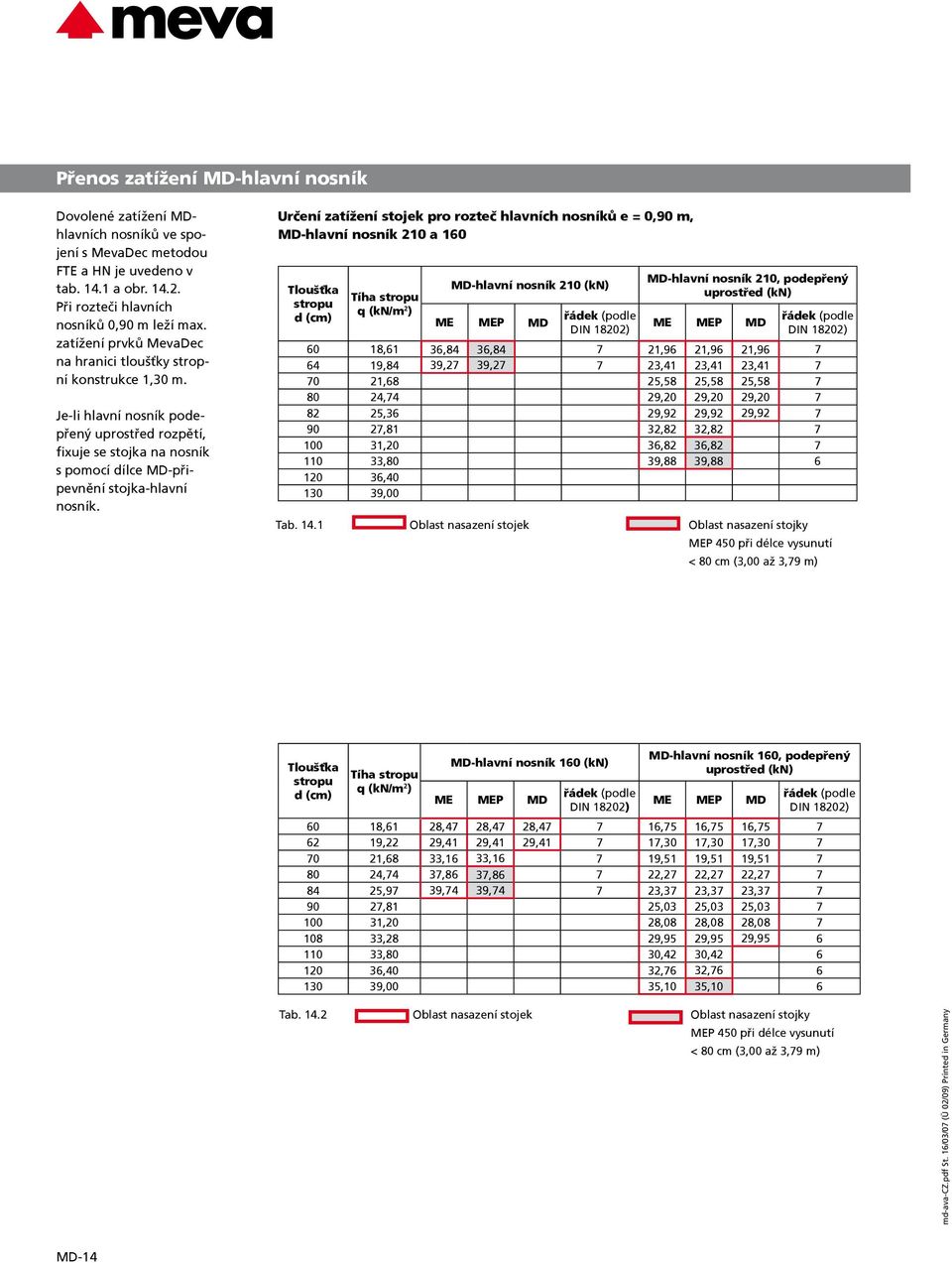

14 Přenos zatížení MD-hlavní nosník Dovolené zatížení MDhlavních nosníků ve spojení s MevaDec metodou FTE a HN je uvedeno v tab a obr Při rozteči hlavních nosníků 0,90 m leží max. zatížení prvků MevaDec na hranici tloušťky stropní konstrukce 1,30 m. Je-li hlavní nosník podepřený uprostřed rozpětí, fixuje se stojka na nosník s pomocí dílce MD-připevnění stojka-hlavní nosník. Určení zatížení stojek pro rozteč hlavních nosníků e = 0,90 m, MD-hlavní nosník 210 a 160 Tloušťka stropu d (cm) Tab Tíha stropu q (kn/m 2 ) MD-hlavní nosník 210 (kn) ME MEP MD řádek (podle DIN 18202) MD-hlavní nosník 210, podepřený uprostřed (kn) ME MEP MD řádek (podle DIN 18202) 60 18,61 36,84 36, ,96 21,96 21, ,84 39,27 39, ,41 23,41 23, ,68 25,58 25,58 25, ,74 29,20 29,20 29, ,36 29,92 29,92 29, ,81 32,82 32, ,20 36,82 36, ,80 39,88 39, , ,00 Oblast nasazení stojek Oblast nasazení stojky MEP 450 při délce vysunutí < 80 cm (3,00 až 3,79 m) Tloušťka stropu d (cm) Tíha stropu q (kn/m 2 ) MD-hlavní nosník 160 (kn) ME MEP MD řádek (podle DIN 18202) MD-hlavní nosník 160, podepřený uprostřed (kn) ME MEP MD řádek (podle DIN 18202) 60 18,61 28,47 28,47 28, ,75 16,75 16, ,22 29,41 29,41 29, ,30 17,30 17, ,68 33,16 33, ,51 19,51 19, ,74 37,86 37, ,27 22,27 22, ,97 39,74 39, ,37 23,37 23, ,81 25,03 25,03 25, ,20 28,08 28,08 28, ,28 29,95 29,95 29, ,80 30,42 30, ,40 32,76 32, ,00 35,10 35,10 6 Tab Oblast nasazení stojek Oblast nasazení stojky MEP 450 při délce vysunutí < 80 cm (3,00 až 3,79 m) MD-14

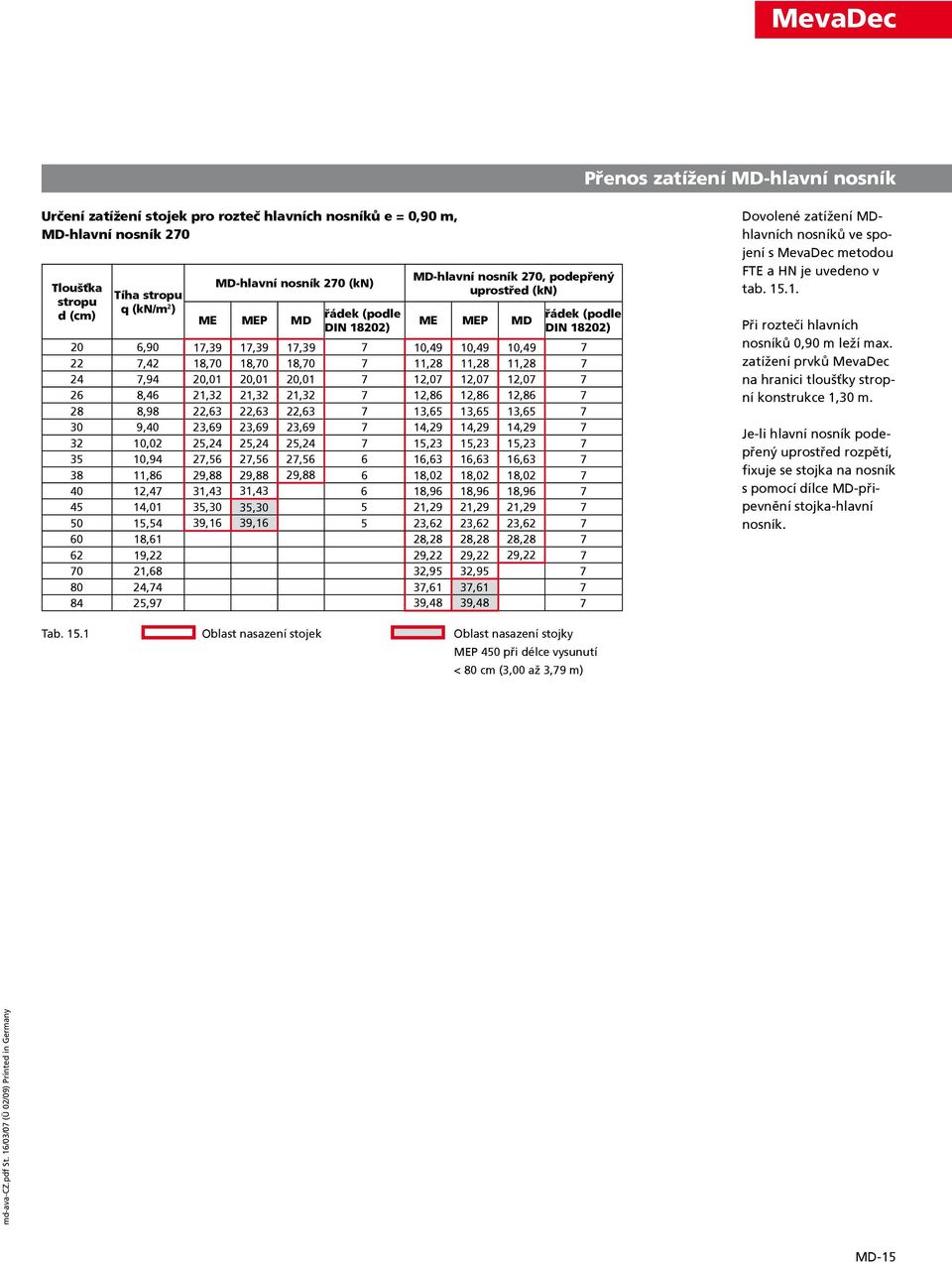

15 MevaDec Přenos zatížení MD-hlavní nosník Určení zatížení stojek pro rozteč hlavních nosníků e = 0,90 m, MD-hlavní nosník 270 Tloušťka stropu d (cm) Tíha stropu q (kn/m 2 ) MD-hlavní nosník 270 (kn) ME MEP MD řádek (podle DIN 18202) MD-hlavní nosník 270, podepřený uprostřed (kn) ME MEP MD řádek (podle DIN 18202) 20 6,90 17,39 17,39 17, ,49 10,49 10, ,42 18,70 18,70 18, ,28 11,28 11, ,94 20,01 20,01 20, ,07 12,07 12, ,46 21,32 21,32 21, ,86 12,86 12, ,98 22,63 22,63 22, ,65 13,65 13, ,40 23,69 23,69 23, ,29 14,29 14, ,02 25,24 25,24 25, ,23 15,23 15, ,94 27,56 27,56 27, ,63 16,63 16, ,86 29,88 29,88 29, ,02 18,02 18, ,47 31,43 31, ,96 18,96 18, ,01 35,30 35, ,29 21,29 21, ,54 39,16 39, ,62 23,62 23, ,61 28,28 28,28 28, ,22 29,22 29,22 29, ,68 32,95 32, ,74 37,61 37, ,97 39,48 39,48 7 Dovolené zatížení MDhlavních nosníků ve spojení s MevaDec metodou FTE a HN je uvedeno v tab Při rozteči hlavních nosníků 0,90 m leží max. zatížení prvků MevaDec na hranici tloušťky stropní konstrukce 1,30 m. Je-li hlavní nosník podepřený uprostřed rozpětí, fixuje se stojka na nosník s pomocí dílce MD-připevnění stojka-hlavní nosník. Tab Oblast nasazení stojek Oblast nasazení stojky MEP 450 při délce vysunutí < 80 cm (3,00 až 3,79 m) MD-15

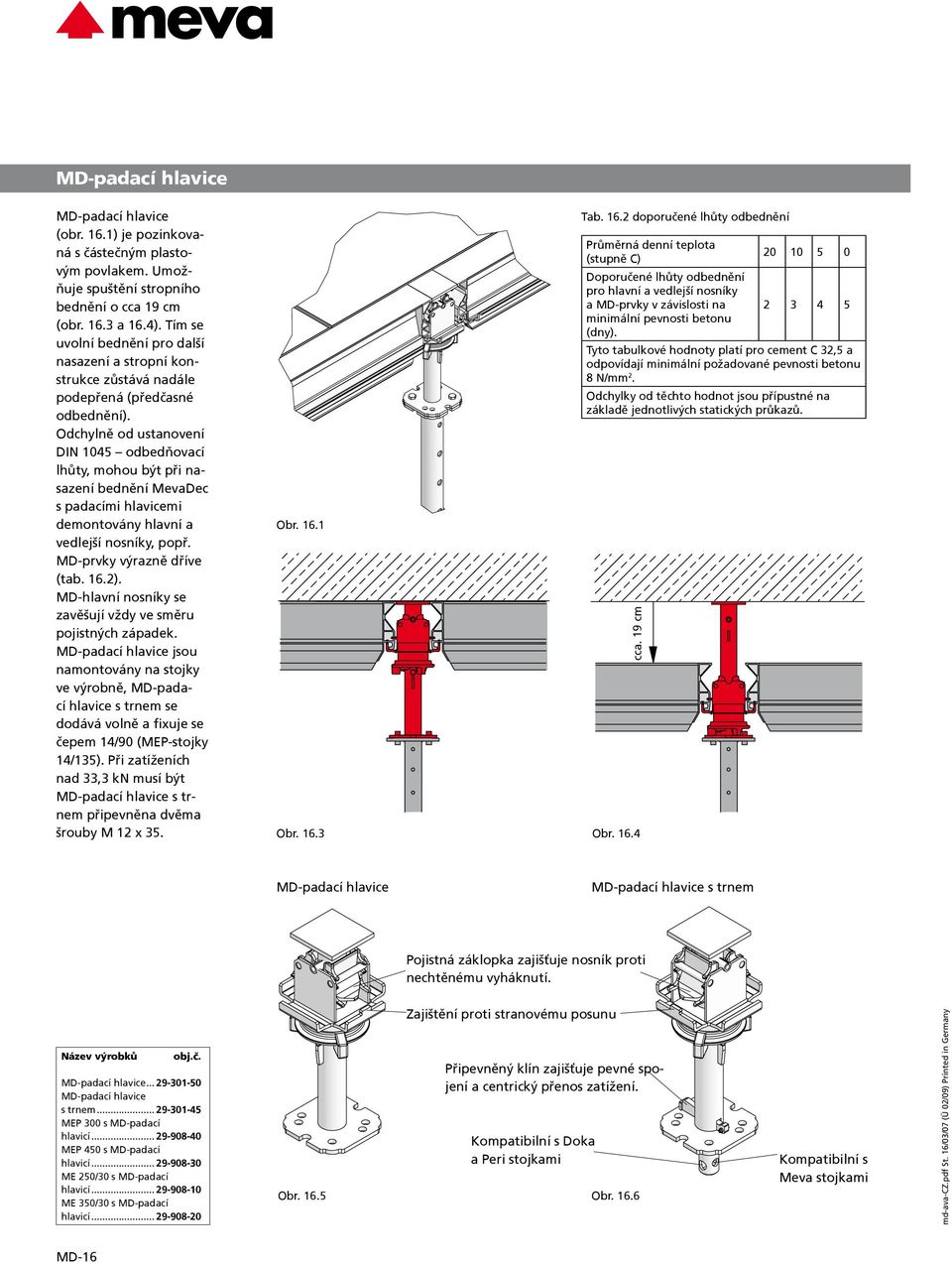

16 MD-padací hlavice MD-padací hlavice (obr. 16.1) je pozinkovaná s částečným plastovým povlakem. Umožňuje spuštění stropního bednění o cca 19 cm (obr a 16.4). Tím se uvolní bednění pro další nasazení a stropní konstrukce zůstává nadále podepřená (předčasné odbednění). Odchylně od ustanovení DIN 1045 odbedňovací lhůty, mohou být při nasazení bednění MevaDec s padacími hlavicemi demontovány hlavní a vedlejší nosníky, popř. MD-prvky výrazně dříve (tab. 16.2). MD-hlavní nosníky se zavěšují vždy ve směru pojistných západek. MD-padací hlavice jsou namontovány na stojky ve výrobně, MD-padací hlavice s trnem se dodává volně a fixuje se čepem 14/90 (MEP-stojky 14/135). Při zatíženích nad 33,3 kn musí být MD-padací hlavice s trnem připevněna dvěma šrouby M 12 x 35. Obr Obr Obr Tab doporučené lhůty odbednění Průměrná denní teplota (stupně C) Doporučené lhůty odbednění pro hlavní a vedlejší nosníky a MD-prvky v závislosti na minimální pevnosti betonu (dny). Tyto tabulkové hodnoty platí pro cement C 32,5 a odpovídají minimální požadované pevnosti betonu 8 N/mm 2. Odchylky od těchto hodnot jsou přípustné na základě jednotlivých statických průkazů. cca. 19 cm MD-padací hlavice MD-padací hlavice s trnem Pojistná záklopka zajišťuje nosník proti nechtěnému vyháknutí. Název výrobků obj.č. MD-padací hlavice MD-padací hlavice s trnem MEP 300 s MD-padací hlavicí MEP 450 s MD-padací hlavicí ME 250/30 s MD-padací hlavicí ME 350/30 s MD-padací hlavicí Zajištění proti stranovému posunu Připevněný klín zajišťuje pevné spojení a centrický přenos zatížení. Kompatibilní s Doka a Peri stojkami Obr Obr Kompatibilní s Meva stojkami MD-16

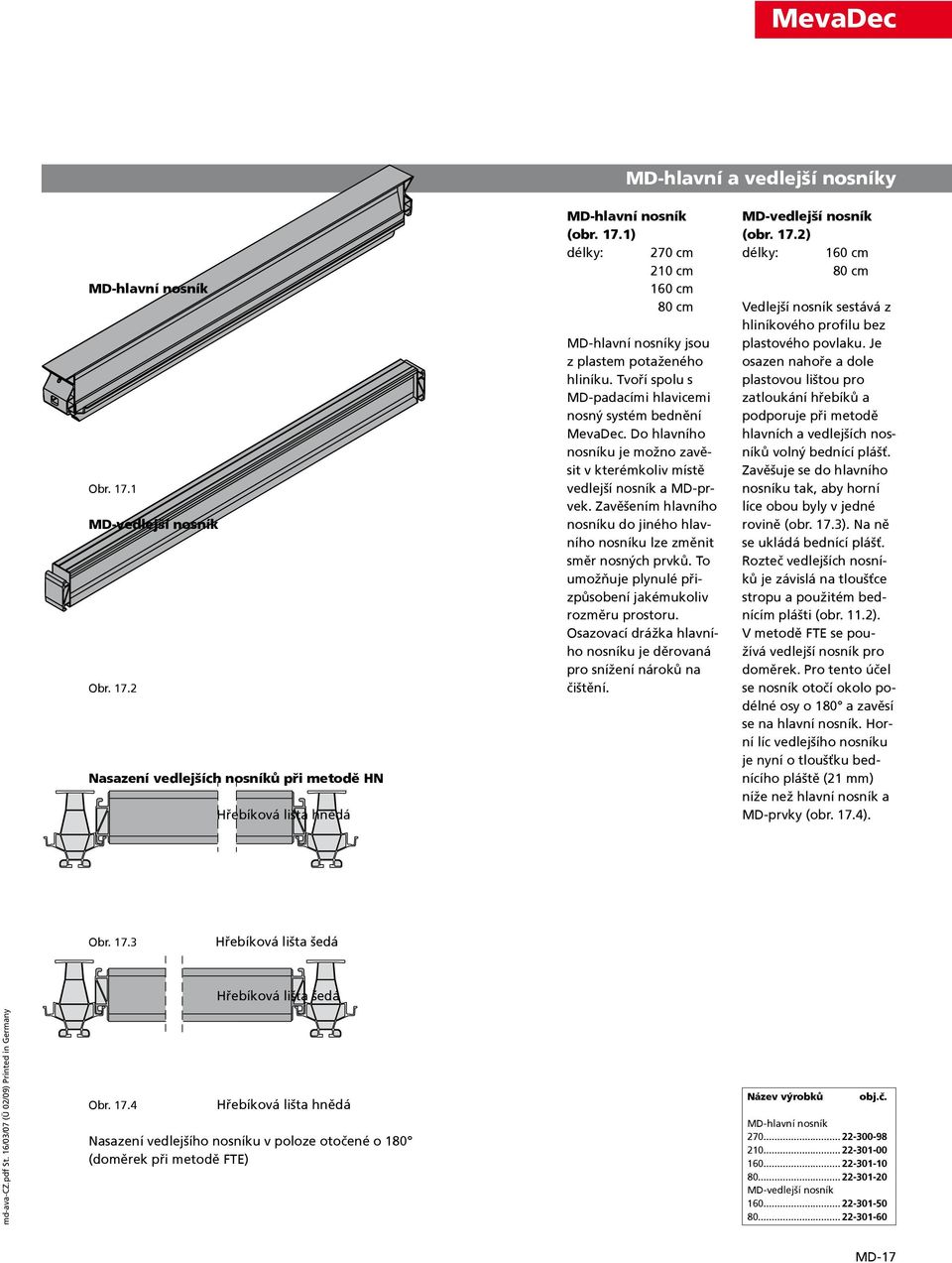

17 MevaDec MD-hlavní a vedlejší nosníky MD-hlavní nosník Obr MD-vedlejší nosník Obr Nasazení vedlejších nosníků při metodě HN Hřebíková lišta hnědá MD-hlavní nosník (obr. 17.1) délky: 270 cm 210 cm 160 cm 80 cm MD-hlavní nosníky jsou z plastem potaženého hliníku. Tvoří spolu s MD-padacími hlavicemi nosný systém bednění MevaDec. Do hlavního nosníku je možno zavěsit v kterémkoliv místě vedlejší nosník a MD-prvek. Zavěšením hlavního nosníku do jiného hlavního nosníku lze změnit směr nosných prvků. To umožňuje plynulé přizpůsobení jakémukoliv rozměru prostoru. Osazovací drážka hlavního nosníku je děrovaná pro snížení nároků na čištění. MD-vedlejší nosník (obr. 17.2) délky: 160 cm 80 cm Vedlejší nosník sestává z hliníkového profilu bez plastového povlaku. Je osazen nahoře a dole plastovou lištou pro zatloukání hřebíků a podporuje při metodě hlavních a vedlejších nosníků volný bednící plášť. Zavěšuje se do hlavního nosníku tak, aby horní líce obou byly v jedné rovině (obr. 17.3). Na ně se ukládá bednící plášť. Rozteč vedlejších nosníků je závislá na tloušťce stropu a použitém bednícím plášti (obr. 11.2). V metodě FTE se používá vedlejší nosník pro doměrek. Pro tento účel se nosník otočí okolo podélné osy o 180 a zavěsí se na hlavní nosník. Horní líc vedlejšího nosníku je nyní o tloušťku bednícího pláště (21 mm) níže než hlavní nosník a MD-prvky (obr. 17.4). Obr Hřebíková lišta šedá Hřebíková lišta šedá Obr Hřebíková lišta hnědá Nasazení vedlejšího nosníku v poloze otočené o 180 (doměrek při metodě FTE) Název výrobků obj.č. MD-hlavní nosník MD-vedlejší nosník MD-17

18 MD-prvek Rozměry: 160/80 cm 160/60 cm 160/40 cm 80/80 cm 80/60 cm 80/40 cm MD-prvky sestávají z obvodového plastem potaženého hliníkového rámu z uzavřeného profilu (obr a 18.2). Příčné výztuhy jsou ergonomicky tvarovány (obr. 18.3). Do rámu osazená Alkus deska se po obvodě chrání silikonovým tmelem. MD-prvky se mohou zavěšovat na MD-hlavní nosníky v libovolném místě (obr. 18.4). Protože jsou MD-prvky samonosné, mohou být v kterémkoliv místě rámu a příčných výztuh podepřeny stojkou. Upozornění: Při hutnění betonu nutno chránit bednící plášť použitím ponorného vibrátoru s gumovým pouzdrem. Alkus deska Osvědčená plášťová deska z polypropylénu a skelných vláken je ve srovnání s bednící překližkou zcela rovnocenná, ale z hlediska životnosti, únosnosti, opravitelnosti, možnosti zatlučení hřebíku a recyklovatelnosti mnohem výhodnější. Racionální výrobní metoda garantuje také konkurenceschopnou cenu. Vedle praktických předností, např. enormně redukovaný náklad na čištění, minimální použití odbedňovacích nátěrů, vynikající kvalitu povrchu betonu hrají roli také ekologické aspekty. Náhrada dřeva jako bednícího materiálu šetří cenné přírodní zdroje a také životní prostředí tím, že vylučuje produkci vysoce jedovatých dioxinů vylučovaných při spalování dřeva s fenolovým povlakem. Pro Alkus desku existuje na celém světě záruka zpětného odběru pro recyklaci a výrobu nových desek. Obr Obr Obr Obr MD-18

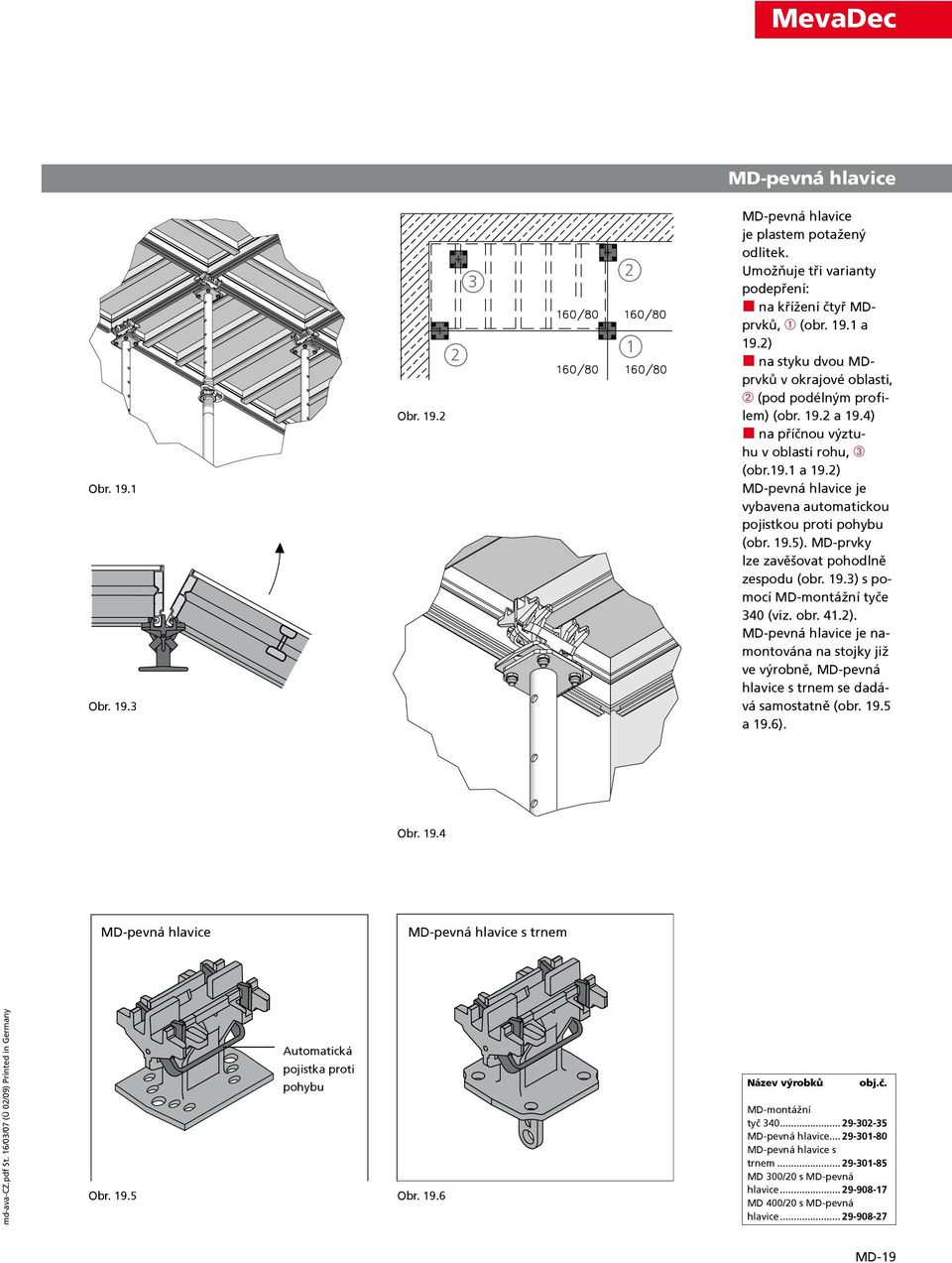

19 MevaDec MD-pevná hlavice Obr Obr Obr MD-pevná hlavice je plastem potažený odlitek. Umožňuje tři varianty podepření: na křížení čtyř MDprvků, (obr a 19.2) na styku dvou MDprvků v okrajové oblasti, (pod podélným profilem) (obr a 19.4) na příčnou výztuhu v oblasti rohu, (obr.19.1 a 19.2) MD-pevná hlavice je vybavena automatickou pojistkou proti pohybu (obr. 19.5). MD-prvky lze zavěšovat pohodlně zespodu (obr. 19.3) s pomocí MD-montážní tyče 340 (viz. obr. 41.2). MD-pevná hlavice je namontována na stojky již ve výrobně, MD-pevná hlavice s trnem se dadává samostatně (obr a 19.6). Obr MD-pevná hlavice MD-pevná hlavice s trnem Automatická pojistka proti pohybu Obr Obr Název výrobků obj.č. MD-montážní tyč MD-pevná hlavice MD-pevná hlavice s trnem MD 300/20 s MD-pevná hlavice MD 400/20 s MD-pevná hlavice MD-19

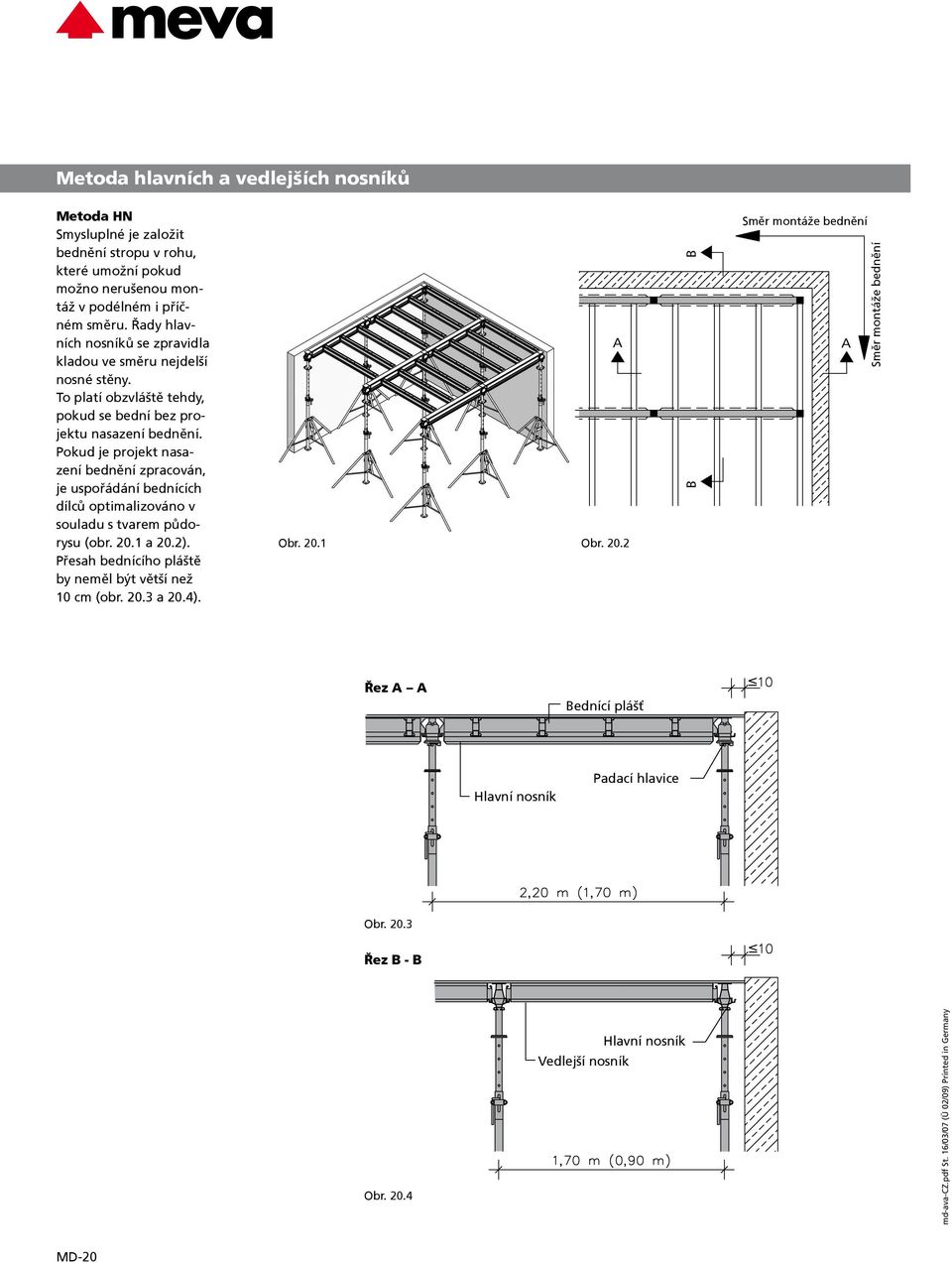

20 Metoda hlavních a vedlejších nosníků Metoda HN Smysluplné je založit bednění stropu v rohu, které umožní pokud možno nerušenou montáž v podélném i příčném směru. Řady hlavních nosníků se zpravidla kladou ve směru nejdelší nosné stěny. To platí obzvláště tehdy, pokud se bední bez projektu nasazení bednění. Pokud je projekt nasazení bednění zpracován, je uspořádání bednících dílců optimalizováno v souladu s tvarem půdorysu (obr a 20.2). Přesah bednícího pláště by neměl být větší než 10 cm (obr a 20.4). Obr Obr A B B Směr montáže bednění A Směr montáže bednění Řez A A Bednící plášť Hlavní nosník Padací hlavice Obr Řez B - B Obr Vedlejší nosník Hlavní nosník MD-20

21 MevaDec Metoda hlavních a vedlejších nosníků MD-hlavní nosník MD-vedlejší nosník MD-padací hlavice Vidlicová hlavice 20 MD-připevnění stojkahlavní nosník Obr A B MD-hlavní nosník může být zavěšen do MD-padací hlavice, nebo může být přímo podepřen (obr. 21.1) vidlicovou hlavicí (obr. 21.2), popř. MD-připevněním stojkahlavní nosník (obr. 21.3). Rozteč vedlejších nosníků se volí podle zatěžovacího diagramu (obr. 11.2) v závislosti na tloušťce bednícího pláště, tloušťce stropu a rozměrech bednícího dílce. Detail A Vidlicová hlavice MD-vedlejší nosník MD-hlavní nosník Obr Detail B Obr MD-připevnění stojkahlavní nosník Název výrobků obj.č. Vidlicová hlavice Vidlicová hlavice MD-připevnění stojkahlavní nosník MD-21

22 Metoda hlavních a vedlejších nosníků Provedení doměrku ve směru hlavních nosníků Pokud zůstává mezi padací hlavicí a stěnou doměrek 1,60 m, vytvoří se změnou směru nosných prvků. Hlavní nosník délky 1,60 m se zavěsí místo vedlejšího nosníku (zásuvkový princip, obr a 22.2). Při pokládce bednícího pláště musí být změna směru nosných prvků zohledněna. Doporučuje se začít s pokládkou bednícího pláště v této oblasti. Při doměrcích menších než je zvolená rozteč vedlejších nosníků (zpravidla 50 cm), je možné změnu směru nosných prvků vypustit. Postačí paralelně se stěnou vedená řada hlavních nosníků (alternativně nosníky H20) (obr. 22.3). Pozor Při tloušťce stropu nad 25 cm by měl být hlavní nosník v místě zavěšení přídavně podepřen. A Obr Doměrek Řez A-A Vedlejší nosník variabilní A Směr montáže bednění Hlavní nosník Obr rozteč vedlejších nosníků Obr MD-22

23 MevaDec Metoda hlavních a vedlejších nosníků Směr montáže bednění Směr montáže bednění Obr B B Provedení doměrku kolmo k hlavním nosníkům Pro provedení doměrku kolmo k hlavním nosníkům (obr. 23.1, 23.2 a 23.3) se doporučuje vedlejší nosníky položit na níže ležící řadu hlavních nosníků. Toto může být provedeno s vedlejšími nosníky 160 a 80. Podobně se může provést se stejnými systémovými prvky napojení na nekolmé stěny. Při doměrku 45 cm postačí jedna řada hlavních nosníků (alternativně nosníky H20) vedená paralelně se stěnou (obr a 23.2). Řez B-B překrývající se vedlejší nosníky hlavní nosník variabilní Obr Obr MD-23

24 Metoda hlavních a vedlejších nosníků Atypická místa Stojky lze bez problémů integrovat do montovaného stropního bednění. Při rozměrech sloupů zvolená rozteč vedlejších nosníků se bední průběžně (, ). Se standardním vyrovnáním změna směru nosných prvků jsou větší sloupy obedněny (, ) (obr. 24.1). zvolená rozteč vedlejších nosníků Přídavné stojky nejsou zpravidla potřebné. Stojí za pokus uspořádat řady hlavních nosníků tak, aby byl sloup umístěn v poli mezi dvěma řadami hlavních nosníků. V případě, že to není možné, provede se obednění sloupu podle obr Obr Směr montáže bednění Obr MD-24

25 MevaDec Metoda hlavních a vedlejších nosníků A Obr A Obr MD-připevnění stojkahlavní nosník Obr MD-nosníkový vyrovnávač Volný okraj stropu Při bednění volných okrajů stropů, popř. ukončení taktů (obr a 25.5) se použijí následující prvky příslušenství: MD-připevnění stojkahlavní nosník Slouží k přímému podepření, např. vykonzolovaných hlavních nosníků. Integrované napínací oko umožňuje zavětrování směrem dolů. Přes kladívkový šroub se upevní prvek do drážky hlavního nosníku (obr. 25.2). Řez A - A Sloupek zábradlí MD-nosníkový vyrovnávač Umožňuje spojení dvou hlavních nosníků navzájem. Tím jsou vykonzolované hlavní nosníky zajištěny. (obr. 25.3) MD-připevnění stojka-hlavní nosník 40 MD-nosníkový vyrovnávač MD-hlavní nosník MD-vedlejší nosník MD-hlavní nosník Obr MD-držák zábradlí /HN (obr. 25.4, 25.5 a 25.7). Slouží k ukotvení sloupků zábradlí a k zabednění okraje stropní desky. Může být připevněn na hlavní nebo vedlejší nosník, popř. MD-nosník. Max. vykonzolování hlavního nosníku: HT 270 = 130 cm HT 210 = 70 cm HT 160 = 50 cm (Tab. 25.6) lk1 Obr max. vykonzolování (lk1) max. vykonzolování stropu HT 270 = 130 cm 40 cm HT 210 = 70 cm 40 cm MD-vedlejší nosník HT 160 = 50 cm 40 cm Tab Obr Název výrobků obj.č. Sloupek zábradlí MD-držák zábradlí /HN MD-připevnění stojkahlavní nosník MD-nosníkový vyrovnávač MD-25

26 Metoda hlavních a vedlejších nosníků Podepření částečně prefabrikovaných stropů (filigránových stopních panelů) Nasazení nosného systému MevaDec (hlavní nosníky a padací hlavice) je velmi vhodné pro úsporné podepření filigránových stropů. Délka vedlejších nosníků 1,60 m nabízí ideální rozteč podpor 1,70 m. Pro stabilizaci postačí jeden vedlejší nosník na délku jednoho hlavního nosníku (obr. 26.1). Obr A A Nasazení MDzajišťovací příponky pozink. S pomocí MD-zajišťovací příponky pozink. může být na hlavní nosník připevněné prkno. Tím se bednění dobře vyztuží pro nasazení jako podpěra filigránových stropů (obr. 26.2). Predall stropy Řez A A MD-zajišťovací příponka pozink. Obr Název výrobků obj.č. MD-zajišťovací příponka pozink MD-26

27 MevaDec Metoda hlavních a vedlejších nosníků B B Skryté průvlaky je možno bednit bez přídavného podepření jednoduše pouze otočením vedlejších nosníků okolo podélné osy (str. 17). Tím je uložen bednící plášť v jedné rovině s hlavními nosníky (obr až 27.3). Volné okraje stropů a jejich ukončení se bední analogicky k popisu na str. 25. Bednící plášť Obr skrytý průvlak Řez B B Predall stropy MD-vedlejší nosník MD-hlavní nosník Obr Obr MD-27

28 Metoda hlavních a vedlejších nosníků Návod pro použití a montáž Osazovací hrana je během montáže bednění MevaDec zpravidla nezajištěná. Proto se doporučuje provádět bednící práce zdola z pracovní podlahy. Montáž bednění obr V rohu bedněného prostoru postavit již vysunutou stojku s MD-padací hlavicí a trojnožkou a vertikálně ji vyrovnat. obr Hlavní nosník zavěsit do padací hlavice a zdvihnout s pomocí podpěry padací hlavice. U vyšších stropů je možno hlavní nosníky osazovat z pracovního lešení. V každém případě je hlavní nosník automaticky zajištěn proti vyháknutí a posunu do strany. obr Sestavit řadu hlavních nosníků podél stěny, stojky s trojnožkami stabilizovat a vertikálně vyrovnat. obr Druhou řadu hlavních nosníků smontovat v odstupu souhlasném s délkou vedlejších nosníků paralelně k první řadě. obr Zavěšení vedlejších nosníků do nosníků hlavních (rozteč odpovídající diagramu (obr. 11.2), zpravidla 50 cm). obr Vedlejší nosníky je možné zavěšovat rovnou do padacích hlavic. obr obr obr obr obr obr MD-28

29 MevaDec Metoda hlavních a vedlejších nosníků obr obr obr Doměrek ve směru hlavních nosníků: Pokud do řady hlavních nosníků nelze již žádný další vložit, zavěsí se hlavní nosník 160 jednoduše na místo vedlejšího nosníku. Tím je směr nosných prvků (směr vkládání) otočen o 90. Postavit řadu hlavních nosníků podél stěny a zavěsit vedlejší nosníky. Takto vzniklá vyrovnávací jednotka se může po hlavních nosnících plynule posunovat. Tím lze realizovat doměrek pro jakýkoliv rozměr prostoru (zásuvkový princip). obr Doměrek svisle ke směru hlavních nosníků se provede tak, že se řada hlavních nosníků osadí o výšku vedlejších nosníků níže (14 cm). Vedlejší nosníky se vzájemně přesahují při uložení na této snížené řadě hlavních nosníků. Na styku desek bednícího pláště jsou nutné dva vedlejší nosníky. Pokládka bednícího pláště se provádí z pracovního lešení. Při dostatečné fixaci desek bednícího pláště na vedlejší nosníky také shora. obr Nivelizace stropního bednění s držákem laseru. Tento držák se zavěsí na hlavní nosník a umožňuje nivelizaci bednění jedním pracovníkem. Před betonáží ještě jednou přezkoušet pevnou fixaci pojistek padacích hlavic. Odbednění Nejprve s pomocí kladiva uvolnit klínové pojistné kroužky padacích hlavic. Po uvolnění většího množství padacích hlavic poklesne bednění v této oblasti o cca 19 cm. Tak se postupuje, až je všechno bednění spuštěno. Bednící plášť se uvolní od betonu a demontuje se. Pak se vyháknou vedlejší nosníky. Hlavní nosníky se na jedné straně mírně nadzdvihnou a posunou do strany. Tím se přenesou přes pojistku stranového posunu a je možné je demontovat. Stojky s padacími hlavicemi zůstávají na místě jako dodatečné podepření. obr MD-29

30 Metoda padacích hlavic, nosníků a prvků (FTE) Začátek montáže Smysluplné je započít s montáží bednění v rohu, ze kterého je možno bez přerušení montovat bednění oběma směry (podélně a příčně). Začíná se jedním MDprvkem u stěny. Tento MD-prvek může být položen v dlouhém nebo kratším směru. Prvek leží v rohu u stěny na hlavici stojky a na opačné straně je zavěšen do hlavního nosníku. Hlavní nosník je na okraji přisazen ke stávající stěně a podepřen s pomocí MDpřipevnění stojka-hlavní nosník nebo vidlicovou hlavicí. Konec hlavního nosníku se zcela přisadí ke stěně (obr. 30.2). Výjimka: pokud je metoda FTE navržena pro menší prostor ( 30 m 2 ), nutno dbát na to, aby byly zabudovány minimálně tři hlavní nosníky za sebou. Pro hladké odbednění se doporučuje zahájit bednění s padací hlavicí u stěny. Doměrek ke stěně se uzavře MD-krycím profilem 10 (obr. 37.2). Obr MD-hlavní nosník B MD-vedlejší nosník MD-vyrovnávací nosník MD-padací hlavice MD-pevná hlavice MD-připevnění stojka-hlavní nosník MD-prvek Obr A A Směr montáže bednění B Směr montáže bednění Řez A - A Obr MD-prvek MD-hlavní nosník MD-pevná hlavice MD-30

31 MevaDec B Směr montáže bednění B Směr montáže bednění Metoda padacích hlavic, nosníků a prvků (FTE) Řady hlavních nosníků se navrhují zpravidla podél nejdelší stěny. To platí zvláště tehdy, když se půdorys bední bez projektu nasazení bednění. V tomto případě se doporučuje klást MD-prvky podélnou osou podél stěny (obr až 31.3). Pokud je zpracován projekt nasazení bednění, je kladení prvků optimalizováno. Alternativně mohou být prvky v oblasti okraje stropní desky kladeny také na dřevěné nosníky. Obr Obr Řez B - B MD-hlavní nosník MD-prvek Obr MD-31

32 Metoda padacích hlavic, nosníků a prvků (FTE) Doměrek ve směru hlavních nosníků Při doměrku 1,60 m se změní směr hlavních nosníků. Přitom jsou MDprvky nasunuty až ke zdi a jsou podporovány pod nimi ležící řadou hlavních nosníků. Doměrek se takto přesune dovnitř a tam je také uzavřen (obr. 32.1). Při doměrku méně než 60 cm může být zachycen přímo posledním hlavním nosníkem. Zde doporučujeme použití hlavního nosníku HT 160. MD-prvky jsou přisunuty až ke zdi, třetí prvek je uložen na jedné straně na padací hlavici a na druhé straně přesahuje přes padací hlavici až k hlavnímu nosníku (obr ). V okrajové oblasti, kde jsou MD-prvky přímo podepřeny, se bední doměrek s MD-vyrovnávacími nosníky (obr a 32.5). Ty jsou podpírány pevnými hlavicemi a fixovány MD-zámky. Doměrek mezi hlavním nosníkem a stěnou, popř. mezi hlavními nosníky se uzavře MD-krycím profilem 10 (obr až 32.3). Směr montáže bednění A A Obr MD-krycí profil 10 Obr Směr montáže bednění Obr Obr MD-krycí profil 10 Řez A - A Obr MD-zámek Doměrek s bednícím pláštěm MD-vyrovnávací nosník MD-32

33 MevaDec Metoda padacích hlavic, nosníků a prvků (FTE) Směr montáže bednění B B MD-krycí profil 10 Obr Obr Směr montáže bednění Doměrek ve směru hlavních nosníků Hospodárná varianta doměrku se nabízí otočením prvků, přičemž prvky nejsou zavěšeny na hlavním nosníku (obr. 33.1), nýbrž jsou v místě křížení přímo podpírány pevnou hlavicí. Při doměrku 20 cm se poslední tři prvky nasunou až ke stěně. Spojením všech tří prvků MD-zámky se zabrání překlopení vykonzolovaných prvků (obr. 33.2). Doměrky mezi prvky lze kombinacemi různých šířek prvků (80 cm, 60 cm, 40 cm) vždy držet pod 20 cm. Vedlejší nosník je v tomto případě nasazen otočený okolo podélné osy tak, že bednící plášť 21 mm je v jedné rovině s horním lícem hlavních nosníků a MD-prvků. Do 16 cm postačí jeden vedlejší nosník. Pro vyrovnání od 17 do 50 cm se použijí 2 vedlejší nosníky (obr a 33.5). Obr Obr Řez B B Obr Doměrek s bednícím pláštěm MD-vedlejší nosník Název výrobků obj.č. MD-krycí profil MD-zámek MD-33

34 Metoda padacích hlavic, nosníků a prvků (FTE) Doměrek kolmo ke směru hlavních nosníků Doměrek kolmo ke směru hlavních nosníků se provede tak, že MD-prvky jsou přímo podepřeny (obr. 34.1). Zbývající doměrek ( 40 cm) se uzavře bednícím pláštěm, který je na jedné straně uložen na MD-vyrovnávacím nosníku a na druhé straně na okrajovém nosníku (H20) (obr. 34.2). Pro vyrovnání do 10 cm postačí vyrovnávací nosník s bednícím pláštěm vyklínovat proti stěně. Alternativně lze při vyrovnání do 10 cm vypustit vyrovnávací nosník a uložit dřevěný hranol přímo na pevnou hlavici. Obr Řez A A A A Vidlicová hlavice Schalrichtung Dřevěný nosník H20 šířka prvku Obr Doměrek MD-34

35 MevaDec Metoda padacích hlavic, nosníků a prvků (FTE) C B B Obr Obr Atypická místa Nasazením vedlejších nosníků lze docílit toho, že není potřeba dalších stojek pro podepření bednícího pláště. Pro rozměry sloupů 50 cm se doporučuje uložit doměrek na vedlejší nosníky (obr.35.1 až 35.5). Tím se minimalizují oblasti doměrků. Větší sloupy se obední změnou směru hlavních a vedlejších nosníků (obr. 35.2). Řez B B C Bednící plášť MD-vedlejší nosník Obr Řez C - C Bednící plášť MD-vedlejší nosník Obr Obr MD-35

36 Metoda padacích hlavic, nosníků a prvků (FTE) Návod pro montáž a použití Osazovací hrana je během montáže bednění MevaDec zpravidla nezajištěná. Proto se doporučuje provádět (podle výšky pracovního lešení ve stoje) bednící práce zdola z pracovní podlahy. Montáž bednění obr S bedněním započít v rohu prostoru, kde se osadí dvě stojky s pevnými hlavicemi podél stěny. Paralelně k nim se podél stěny staví další stojky s připevňovacím prvkem stojka-hlavní nosník nebo vidlicovou hlavicí a stojka s padací hlavicí. Všechny čtyři stojky jsou zajištěny trojnožkami a vertikálně vyrovnány. Druhou řadu hlavních nosníků smontovat v odstupu souhlasném s délkou MD-prvků (1,60 m) a prvky pro stabilizaci zavěsit. Pokračovat dále s montáží řady hlavních nosníků a vkládáním MDprvků. MD-prvky lze zavěšovat zespodu z pracovního lešení a také shora. Při ukládání shora je nutno bezpodmínečně dbát na dostatečnou stabilizaci bednícího pláště (např. sepnutím nebo sesponkováním). Obr Obr obr Hlavní nosník na jedné straně zavěsit do padací hlavice a na druhé straně uložit do vidlicové hlavice, popř. do připevňovacího prvku stojka-hlavní nosník. Zavěsit MD-prvky. MD-prvky jsou na jedné straně uloženy na hlavní nosník, na druhé straně na pevnou hlavici. Rohové stojky podpírají MD-prvek na první příčné výztuze. Obr Obr obr Nyní se podél stěny staví další stojky s pevnými hlavicemi a další hlavní nosníky se zavěšují do padacích hlavic a zdvihají se podpěrami padacích hlavic směrem nahoru. Obr MD-36

37 MevaDec Metoda padacích hlavic, nosníků a prvků (FTE) Obr bednící plášť Obr Obr obr Doměrek ve směru hlavních nosníků se provede nejjednodušeji změnou směru nosných prvků, tzn. hlavní nosník (délka 1,60 m) se zavěsí do hlavního nosníku a MD-prvky se vkládají v otočené poloze. MD-prvky se nasunou až ke stěně a uloží se na okrajový nosník. Další možnosti doměrku (str. 32 a 33). obr MD-krycí profil 10 se přiřízne na délku doměrku mezi hlavním nosníkem a stěnou a doměrek se uzavře. obr Doměrky mezi MD-prvky uzavřít MD-vedlejšími nosníky (hnědá hřebíková lišta nahoře) a bednícím pláštěm. obr Nivelaci stropního bednění s držákem laseru, který se zavěsí do drážky hlavního nosníku, lze provést jedním pracovníkem. Před betonáží ještě jednou přezkoušet fixaci klínových kroužků padacích hlavic. Odbednění Nejprve s pomocí kladiva uvolnit klínové pojistné kroužky padacích hlavic. Po uvolnění většího množství padacích hlavic poklesne bednění v této oblasti o cca 19 cm. Tak se postupuje, až je všechno bednění spuštěno. MD-prvky je nyní možno vyjmout z hlavních nosníků. Následně se odbední hlavní nosníky. Hlavní nosníky se na jedné straně mírně nadzdvihnou a posunou do strany. Tím se přenesou přes pojistku stranového posunu a je možné je demontovat. Stojky s padacími hlavicemi zůstávají na místě jako dodatečné podepření. Obr MD-37

38 Metoda prvků S bedněním se započne v rohu, který umožňuje pokud možno nerušenou montáž v podélném i příčném směru. Zpravidla se bednění montuje ve směru podélné osy prostoru (obr až 38.4). B B Směr montáže bednění Směr montáže bednění Důležité Při jednoduchém podepření MD-prvku, tzn. jedna stojka na jeden roh (obr. 38.2), je max. zatížení MD-prvku dosaženo při tloušťce stropu 0,50 m. Pokud je prvek 160/80 podepřen dalšími dvěma stojkami uprostřed, zvyšuje se max. dovolené zatížení až na tloušťku stropu 1,30m. Obr Obr MD-vyrovnávací nosník MD-pevná hlavice UNI-vidlicová hlavice H20 A A Pozor Zohledněte max. dovolené zatížení stojek (str. 7 až 9). Zatížení stojky při nasazení MD-prvků 160/80 a tl. stropu 1,30 m činí 31,2 kn. Řez A A MD-prvek MD-prvek Obr Řez B B MD-pevná hlavice Obr MD-prvek MD-38

39 MevaDec Metoda prvků Směr montáže bednění C Obr Řez C - C D C D Směr montáže bednění Doměrek na okraji Vyrovnání je vždy menší než 40 cm. Při dřívějším přechodu na šířku prvku 60 cm může být vyrovnání optimalizováno na doměrek 20 cm. Zbývající doměrek se uzavře bednícím pláštěm, který je na jedné straně uložen na MD-vyrovnávací nosník a na straně druhé na okrajový nosník (H20). Při vyrovnání do 10 cm postačí vyklínovat vyrovnávací nosník s bednícím pláštěm proti stěně. Alternativně lze při vyrovnání do 10 cm vypustit vyrovnávací nosník a uložit dřevěný hranol přímo na pevnou hlavici (obr až 39.3). Doměrek Obr Řez D D Nosník MD-vyrovnávací nosník Obr Doměrek MD-pevná hlavice MD-39

40 Metoda prvků Vyrovnání ve středu Délkové vyrovnání je možné provést také uvnitř půdorysu. Tato varianta dovoluje provedení se systémovými prvky, tj. žádné přídavné nosníky. Zbývající doměrek se uzavře jednoduše vyrovnávacími nosníky a bednícím pláštěm. Bednící plášť leží na vyrovnávacích nosnících, které jsou uloženy na pevné hlavice a připevněny bednícím zámkem. Tento způsob se hodí např. pro půdorysy tvaru L. Zde se začíná bednit ze dvou nebo více stran. Oblasti vyrovnání se mohou v tomto případě optimalizovat (obr až 40.3). A Směr montáže bednění Obr Doměrek A Směr montáže bednění Obr Obr MD-40

41 MevaDec Metoda prvků Obr řada 3. řada 1. řada Návod pro montáž a použití Osazovací hrana je během montáže bednění MevaDec zpravidla nezajištěná. Proto se doporučuje provádět (podle výšky pracovního lešení ve stoje) bednící práce zdola z pracovní podlahy. Montáž bednění V rohu bedněného prostoru postavit tři stojky s pevnými hlavicemi v odstupu 1,60 m popř. 0,80 m, zajistit trojnožkami a vertikálně je vyrovnat. MD-prvek zavěsit do padací hlavice, přičemž rohová stojka podpírá MD-prvek na první příčné výztuze. Nyní se kompletně smontuje první řada, přičemž MD-prvky se nasunou do pevných hlavic a zdvihnou směrem nahoru. Prvky jsou automaticky zajištěny proti pohybu. Od druhé řady se MD-prvky zavěšují na předchozí pevnou hlavici. MD-prvek zdvihnout první MD-montážní tyčí 340. Prvek je v počáteční fázi podepřen touto montážní tyčí. Stojka s pevnou hlavicí se postaví pod roh MD-prvku a vertikálně se vyrovná. Další prvek se zavěsí druhou montážní tyčí 340, zdvihne se nahoru a uloží. Další stojka s pevnou hlavicí se ustaví a vyrovná. Nyní se vyjme montážní tyč a dále s (obr a 41.2). Odbednění Demontáž se provádí v opačném pořadí pracovních kroků než montáž. Začíná se oblastí doměrků. Pak se MD-prvek podepře montážní tyčí. Poté je možno vyjmout stojku. Za ní stojící řada stojek může být uvolněna a spuštěna 1 až 2 cm. Pak se vyjmou MD-prvky. Obr Název výrobků obj.č. MD-montážní tyč MD-41

42 Doprava MD-transportní box MD-transportní box (obr. 42.1) pojme max. 14 MD-prvků 160/80 (obr. 42.2). Před naplněním boxu se musí odstranit čtyři DIN-sklopné zástrčky a vyklopit bočnice (obr. 42.3). Stohovat lze max. 2 transportní boxy na sebe (obr. 42.4). Přitom zabraňují jeřábová oka spodního transportního boxu stranovému posunu horního. Přemístění MD-transportního boxu se může provádět jeřábem, vysokozdvižným vozíkem, paletovacím vozíkem nebo s pomocí otočných koleček 100. Jeřábová oka Obr Obr Obr DIN-sklopné zástrčky Výklopné bočnice Název výrobků obj.č. MD-transportní box Obr MD-42
