1 Podrobné technické vlastnosti jednotlivých výrobků jsou uvedeny v následujících přehledných tabulkách, řazených podle jejich použití ve stavebním systému VELOX: desky (VELOX WS, VELOX WSD, VELOX WS-EPS) okrajové pruhy (špaletové) spojovací prvky bednění ocelové spony stěnové výztuhy ocelové prostorové nosníky desky pro vytváření příček VÝROBKY PRO VYTVÁŘENÍ STROPŮ prefabrikované stropní prvky bednicí desky VELOX WSL stropní nosníky ocelové prostorové nosníky

2 Průměrná plošná hmotnost kg/m (dle ze dne ) Součinitel tepelné vodivosti λ 90/90 **** (dle ze dne ) Tepelný odpor R 90/90 *** m 2 K/W W/mK 0,22 0,33 0,45 (dle ze dne ) (protokol č ze dne ) (dle ze dne ) (dle 9/97 ze dne ) (dle PN 3-03 ze dne ) Třída reakce na oheň (dle PKO /AO 204) Bezpečnostní list (vyhl. MPO č. 231/2004 Sb.) A2 s1, d0 * Pro bednění vnější strany obvodových stěn se dodává deska WSC v červeném provedení ** Tolerance ±10 % *** Dle normy ČSN EN **** Měřená hodnota

3 Průměrná plošná hmotnost kg/m (dle PN 3-03 ze dne ) Součinitel tepelné vodivosti λn (dle Architektenordner MR) Tepelný odpor R 90/90 ** (výpočtová hodnota ze dne ) (dle Architektenordner MR) W/mK 0,15 0,15 0,15 m 2 K/W 0,167 0,233 0, (dle PN 3-03 ze dne ) Bezpečnostní list (vyhl. MPO č. 231/2004 Sb.) Třída reakce na oheň (dle PKO /AO 204) A2 s1, d0 Tolerance ±10 % ** Dle normy ČSN EN 13168

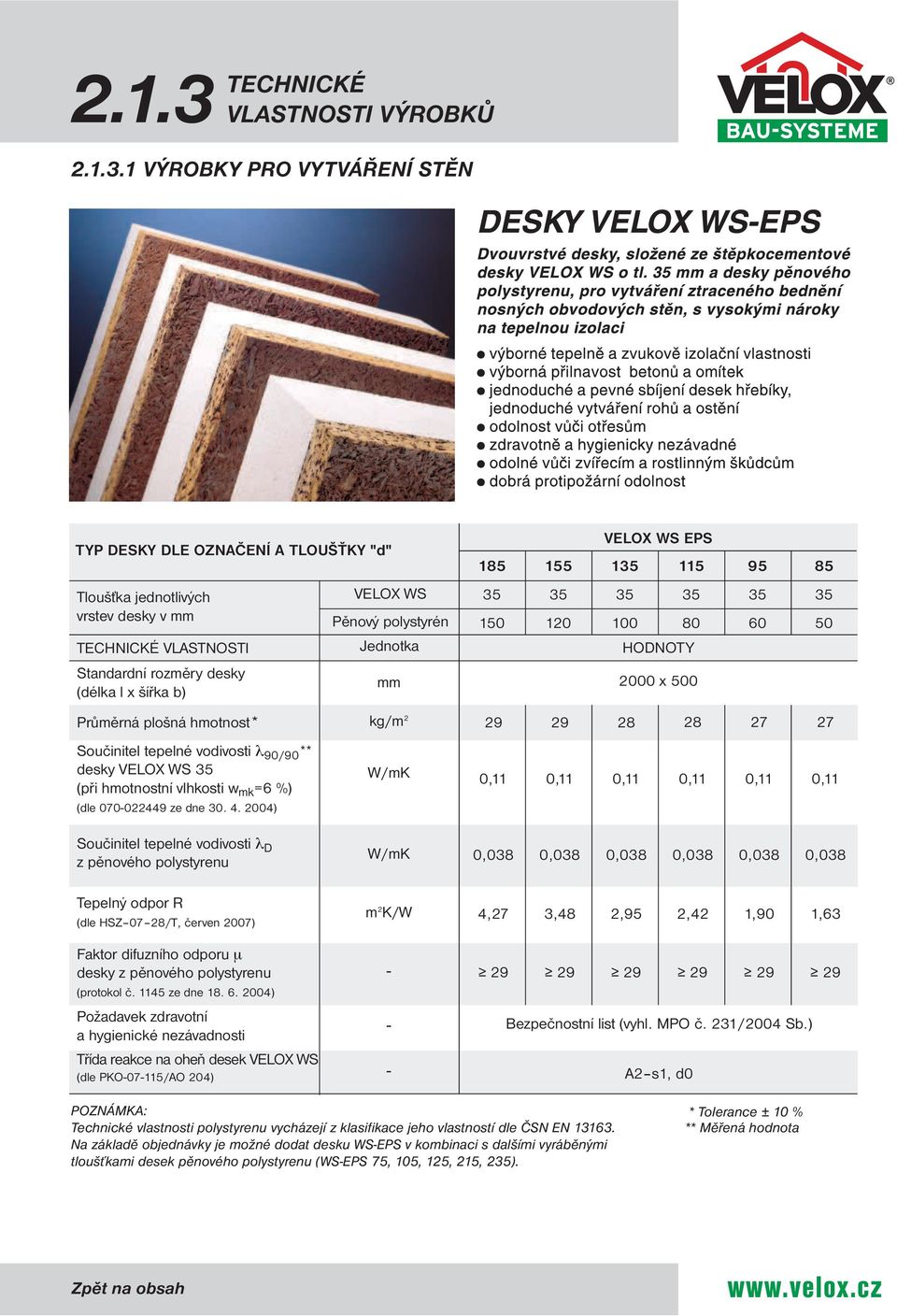

4 TYP DESKY DLE OZNAČENÍ A TLOUŠŤKY "d" VELOX WS EPS Tloušťka jednotlivých vrstev desky v mm VLASTNOSTI VELOX WS Pěnový polystyrén HODNOTY Standardní rozměry desky (délka l x šířka b) mm 2000 x 500 Průměrná plošná hmotnost* kg/m Součinitel tepelné vodivosti λ 90/90 ** desky VELOX WS 35 (při hmotnostní vlhkosti w mk =6 %) (dle ze dne ) W/mK Součinitel tepelné vodivosti λ D z pěnového polystyrenu W/mK Tepelný odpor R (dle HSZ 07 28/T, červen 2007) m 2 K/W 4,27 3,48 2,95 2,42 1,90 1,63 Faktor difuzního odporu µ desky z pěnového polystyrenu (protokol č ze dne ) Požadavek zdravotní a hygienické nezávadnosti Třída reakce na oheň desek VELOX WS (dle PKO /AO 204) Tolerance ±10 % ** POZNÁMKA: Měřená hodnota Technické vlastnosti polystyrenu vycházejí z klasifikace jeho vlastností dle ČSN EN Na základě objednávky je možné dodat desku WS-EPS v kombinaci s dalšími vyráběnými tloušťkami desek pěnového polystyrenu (WS-EPS 75, 105, 125, 215, 235) Bezpečnostní list (vyhl. MPO č. 231/2004 Sb.) A2 s1, d0 * Tolerance ± 10 % ** Měřená hodnota

5 * Tolerance ±10 % POZNÁMKA: Pro určení spotřeby okrajových pruhů na stavbu se empiricky uvažuje se spotřebou cca 0,5 m/m 2 vnější stěny a cca 0,3 m/m 2 vnitřní nosné stěny.

6 Druhy spon dle tvaru a místa použití: Jednostranné spony se kladou ve spodní úrovni první vrstvy bednění, v úrovni uložení stropu na vnitřní nosné stěny a při vytváření parapetů. Oboustranné spony se umisťují průběžně při kladení a svazování jednotlivých desek bednění stěny v ložných spárách. Stropní spony se osazují v úrovni uložení stropu na obvodovou nosnou stěnu, jedním koncem na vnitřní desku bednění a druhým koncem do předvrtávaných otvorů obvodových průběžných desek, kde se v koncovém oku spony zajistí napříč hřebíkem. STAVEBNÍ OCELOVÉ SPONY Soustava spojovacích spon s navařenými distančními příčkami zajišťuje vzájemnou fixaci polohy desek vnějšího a vnitřního bednění stěn a zároveň slouží k ukládání a spojování jednotlivých bednících desek na sebe ve vodorovných rovinách obou plášťů vyrábějí se z taženého drátu z oceli kruhového průměru 4 a 5 mm svařováním, splňují min. požadovanou pevnost v tahu 540 MPa ve standardním provedení jsou spony opatřeny povrchovou úpravou určenou pod omítku šířkové rozměry spon jsou různé a vyplývají ze skladby jednotlivých vrstev stěn v případě použití spon na stěny s konečnou úpravou bez omítek lze na požádání spony speciálně povrchově upravit při použití vnějších omítek, popř. vnitřních omítek na cementové bázi jsou stavební spony VELOX nanesenou barvou dostatečně chráněny proti korozi při použití vnitřních omítek na sádrové bázi (vápenosádrové omítky) musí být spony před omítáním chráněny proti korozi nátěrem cementového mléka nebo dodatečně suříkovou antikorozní barvou Tahové spony se protahují předvrtanými otvory ve středu ploch vnitřních a vnějších desek bednění a zajišťují se v koncovém oku spony napříč hřebíkem. V případě použití desek VELOX WS se pro zvýšení pevnosti bednění při betonáži celého patra najednou doporučují umísťovat do každé řady bednících desek.

7 (dle Architektenordner MR) (dle Architektenordner MR) Bezpečnostní list (vyhl. MPO č. 231/2004 Sb.) Třída reakce na oheň (dle PKO /AO 204) (37/2001 ze dne ) (Hodnocení Zvuk. izol. vlastnosti příčky VELOX ze dne ) A2 s1, d0 * Tolerance ±10 %

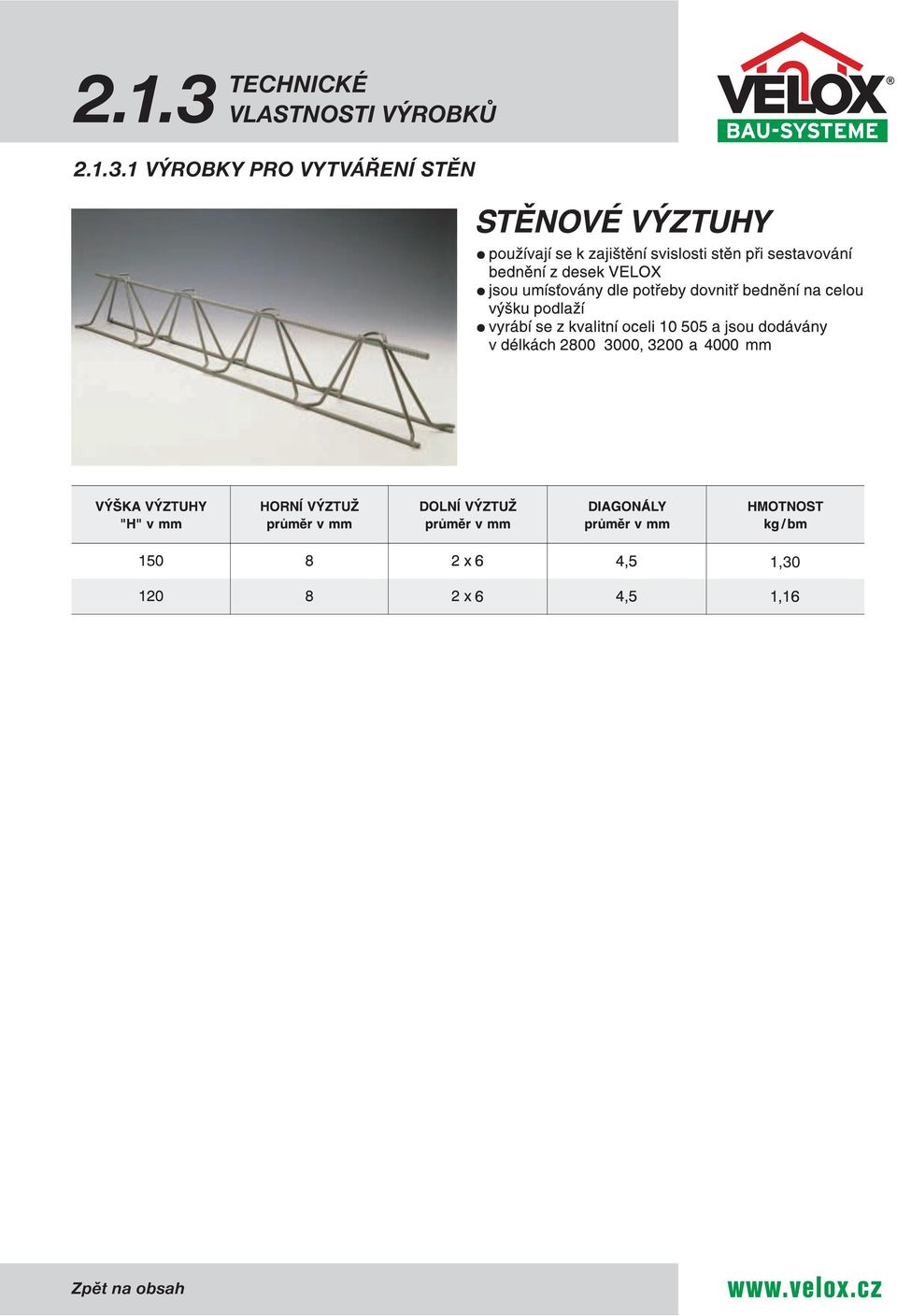

8 1,30

9 VÝROBKY PRO VYTVÁŘENÍ STROPŮ Řeší horizontální konstrukce staveb metodou ztraceného bednění s vytvořením ŽB monolitického žebírkového stropu o osové vzdálenosti 500 (300) mm se šířkou žebírka 120 mm. Jsou lepeny z přířezů desek VELOX WS a VELOX WSL do tvarů dutých krabic s přesahy pro vytvoření žebírek, jejichž standardní půdorysná šířka a délka je dána výrobním rozměrem desek, tj. 500 (300) x 2000 mm, výška je od 170 do 575 mm a jejich použití závisí na rozpětí, požadovaném užitném zatížení stropu objektu, kvalitě betonu a obsahu výztuže 1 PRVKU , , , , , , , ,09

10 VÝROBKY PRO VYTVÁŘENÍ STROPŮ BEDNÍCÍ DESKY VELOX WSL Štěpkocementová speciální deska s podélným vyztužením dřevěnými latěmi pro výrobu prefabrikovaných stropních prvků Průměrná plošná hmotnost kg/m 2 19 (dle PN 3-03 ze dne ) 700 Tepelný odpor R 90/90 ** m 2 K/W 0,23 (dle PN 3-03 ze dne ) 2,5 Bezpečnostní list (vyhl. MPO č. 231/2004 Sb.) Třída reakce na oheň A2 s1, d0 (dle PKO /AO 204) * Tolerance ±10 % ** Dle normy ČSN EN *** Jednotlivé hodnoty mohou být nižší než tyto přípustné střední hodnoty max. o 10 %.

11 VÝROBKY PRO VYTVÁŘENÍ STROPŮ v tabulce Únostnost stropů VELOX části
