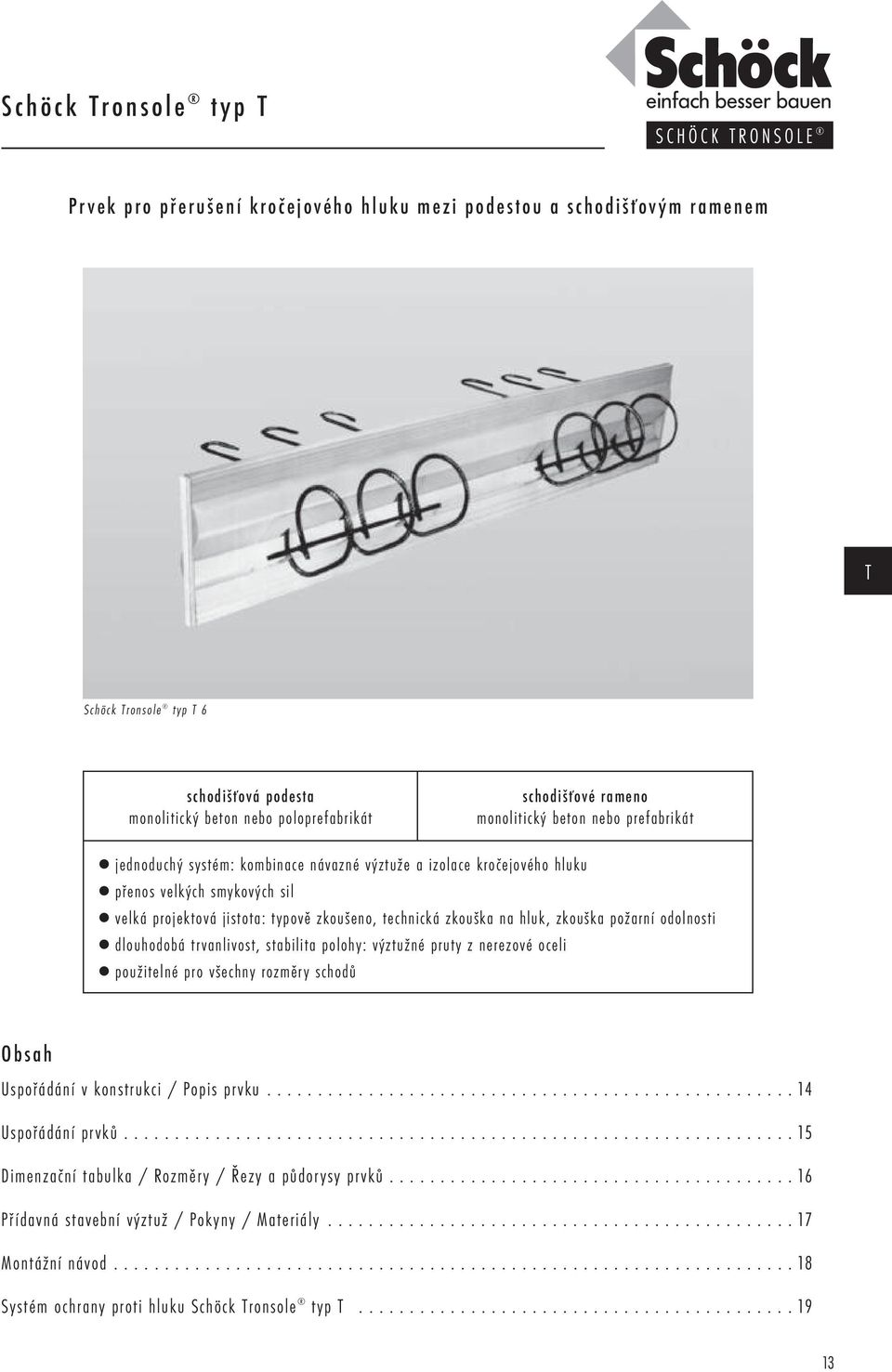

1 Schöck ronsole SCHÖCK RONSOLE Prvek pro přerušení kročejového hluku mezi podestou a schodišťovým ramenem Schöck ronsole 6 schodišťová podesta monolitický beton nebo poloprefabrikát schodišťové rameno monolitický beton nebo prefabrikát jednoduchý systém: kombinace návazné výztuže a izolace kročejového hluku přenos velkých smykových sil velká projektová jistota: typově zkoušeno, technická zkouška na hluk, zkouška požarní odolnosti dlouhodobá trvanlivost, stabilita polohy: výztužné pruty z nerezové oceli použitelné pro všechny rozměry schodů Obsah Uspořádání v konstrukci / Popis prvku Uspořádání prvků Dimenzační tabulka / Rozměry / Řezy a půdorysy prvků Přídavná stavební výztuž / Pokyny / Materiály Montážní návod Systém ochrany proti hluku Schöck ronsole

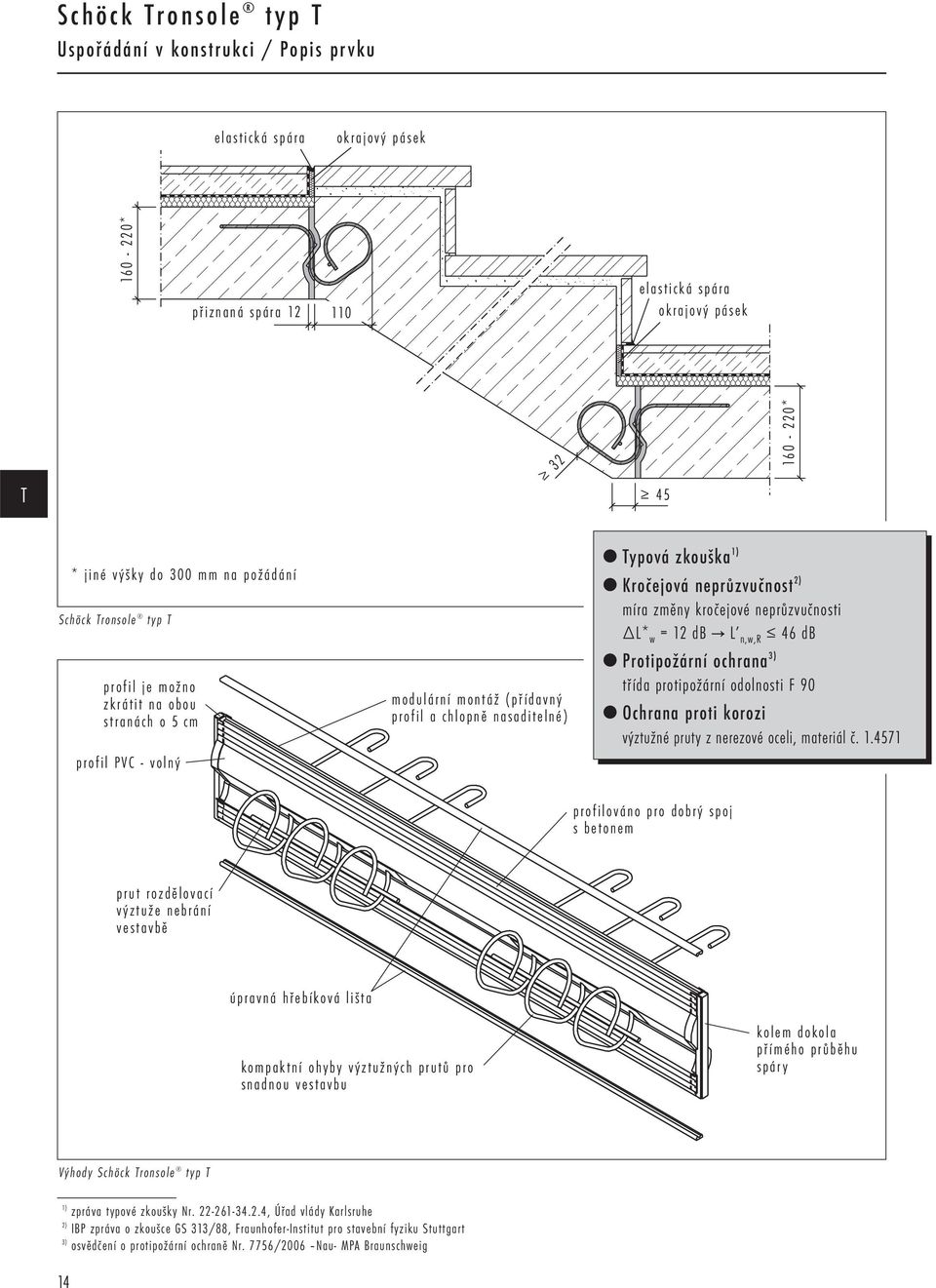

2 Schöck ronsole Uspořádání v konstrukci / Popis prvku elastická spára okrajový pásek * přiznaná spára elastická spára okrajový pásek * * jiné výšky do 300 mm na požádání Schöck ronsole profil je možno zkrátit na obou stranách o 5 cm profil PVC - volný modulární montáž (přídavný profil a chlopně nasaditelné) ypová zkouška 1) Kročejová neprůzvučnost 2) míra změny kročejové neprůzvučnosti L* w = 12 db C L n,w,r 46 db Protipožární ochrana 3) třída protipožární odolnosti F 90 Ochrana proti korozi výztužné pruty z nerezové oceli, materiál č profilováno pro dobrý spoj s betonem prut rozdělovací výztuže nebrání vestavbě úpravná hřebíková lišta kompaktní ohyby výztužných prutů pro snadnou vestavbu kolem dokola přímého průběhu spáry Výhody Schöck ronsole 1) zpráva typové zkoušky Nr , Úřad vlády Karlsruhe 2) IBP zpráva o zkoušce GS 313/88, Fraunhofer-Institut pro stavební fyziku Stuttgart 3) osvědčení o protipožární ochraně Nr. 7756/2006 Nau- MPA Braunschweig 14

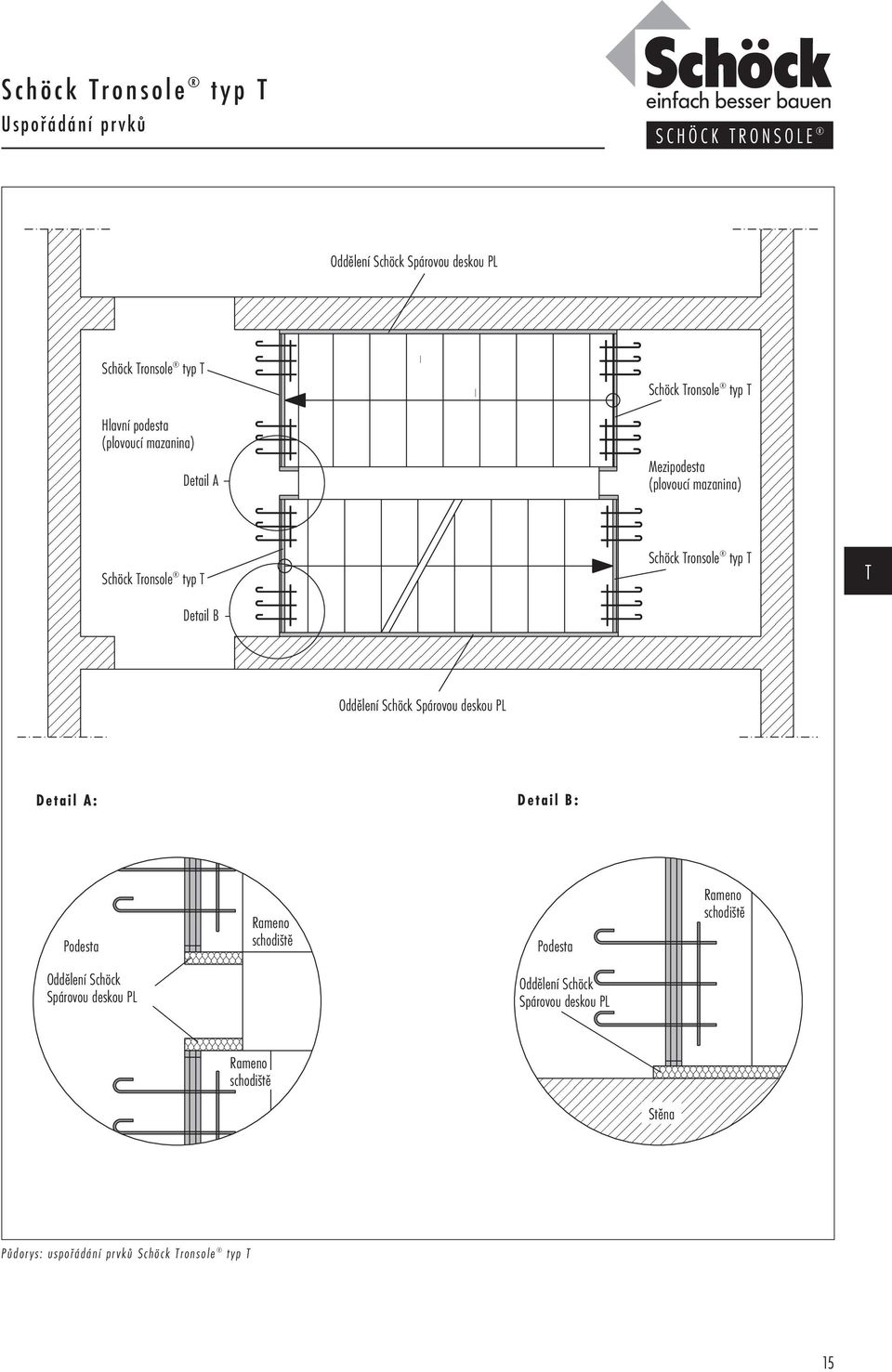

3 Schöck ronsole Uspořádání prvků SCHÖCK RONSOLE Oddělení Schöck Spárovou deskou PL Schöck ronsole Hlavní podesta (plovoucí mazanina) Detail A Schöck ronsole Mezipodesta (plovoucí mazanina) Schöck ronsole Detail B Schöck ronsole Oddělení Schöck Spárovou deskou PL Detail A: Detail B: Podesta Rameno schodiště Podesta Rameno schodiště Oddělení Schöck Spárovou deskou PL Oddělení Schöck Spárovou deskou PL Rameno schodiště Stěna Půdorys: uspořádání prvků Schöck ronsole 15

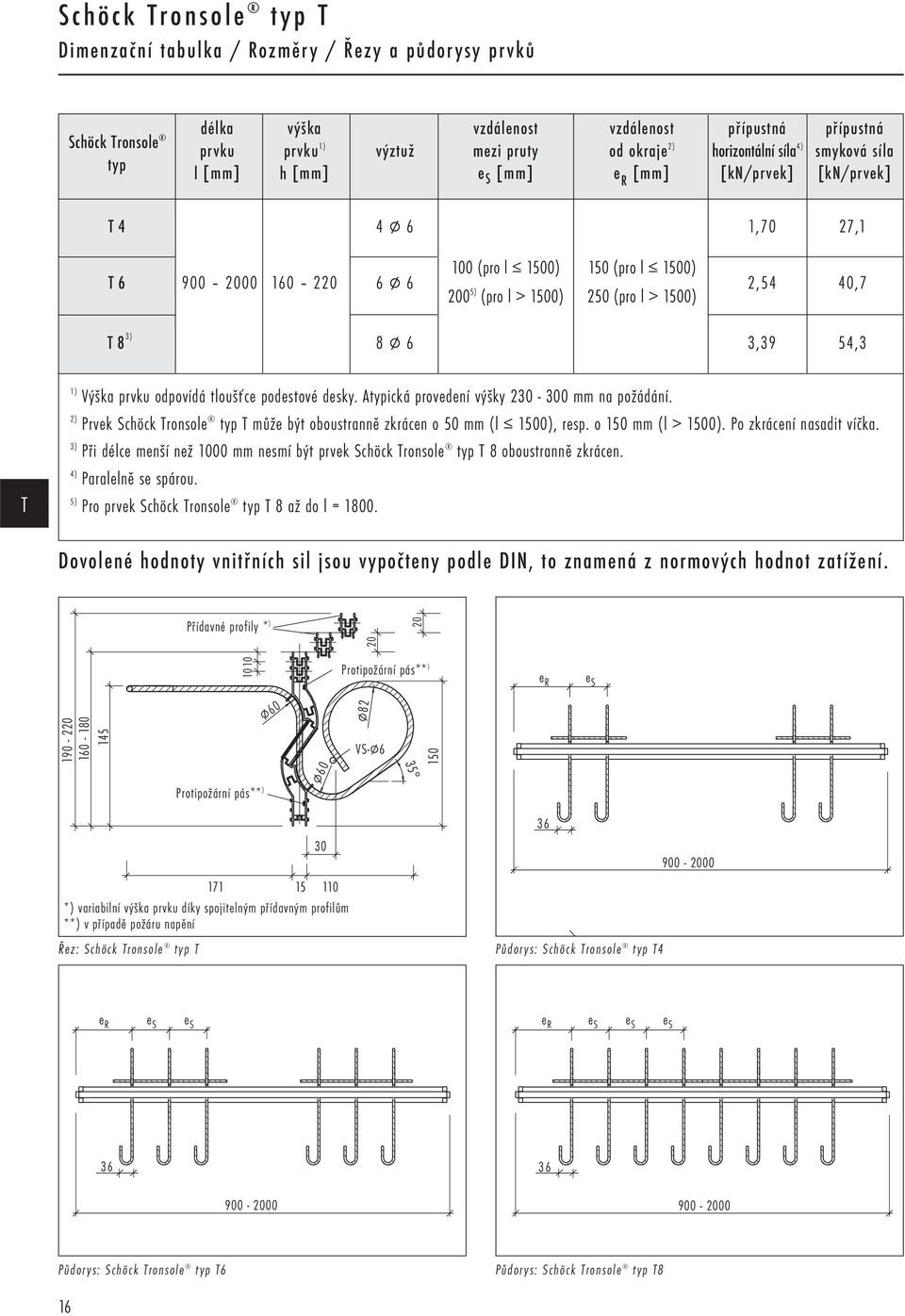

4 Schöck ronsole Dimenzační tabulka / Rozměry / Řezy a půdorysy prvků délka výška vzdálenost vzdálenost přípustná přípustná Schöck ronsole prvku prvku 1) výztuž mezi pruty od okraje 2) horizontální síla 4) smyková síla typ l [mm] h [mm] e S [mm] e R [mm] [kn/prvek] [kn/prvek] 4 4 P 6 1,70 27, P (pro l 1500) 150 (pro l 1500) 200 5) (pro l > 1500) 250 (pro l > 1500) 2,54 40,7 8 3) 8 P 6 3,39 54,3 1) Výška prvku odpovídá tloušťce podestové desky. Atypická provedení výšky mm na požádání. 2) Prvek Schöck ronsole může být oboustranně zkrácen o 50 mm (l 1500), resp. o 150 mm (l > 1500). Po zkrácení nasadit víčka. 3) Při délce menší než 1000 mm nesmí být prvek Schöck ronsole 8 oboustranně zkrácen. 4) 5) Paralelně se spárou. Pro prvek Schöck ronsole 8 až do l = Dovolené hodnoty vnitřních sil jsou vypočteny podle DIN, to znamená z normových hodnot zatížení. Přídavné profily * ) Protipožární pás** ) e R e S P60 2 VS-P6 P Protipožární pás** ) *) variabilní výška prvku díky spojitelným přídavným profilům **) v případě požáru napění Řez: Schöck ronsole Půdorys: Schöck ronsole 4 e R e S e S e R e S e S e S Půdorys: Schöck ronsole 6 Půdorys: Schöck ronsole 8 16

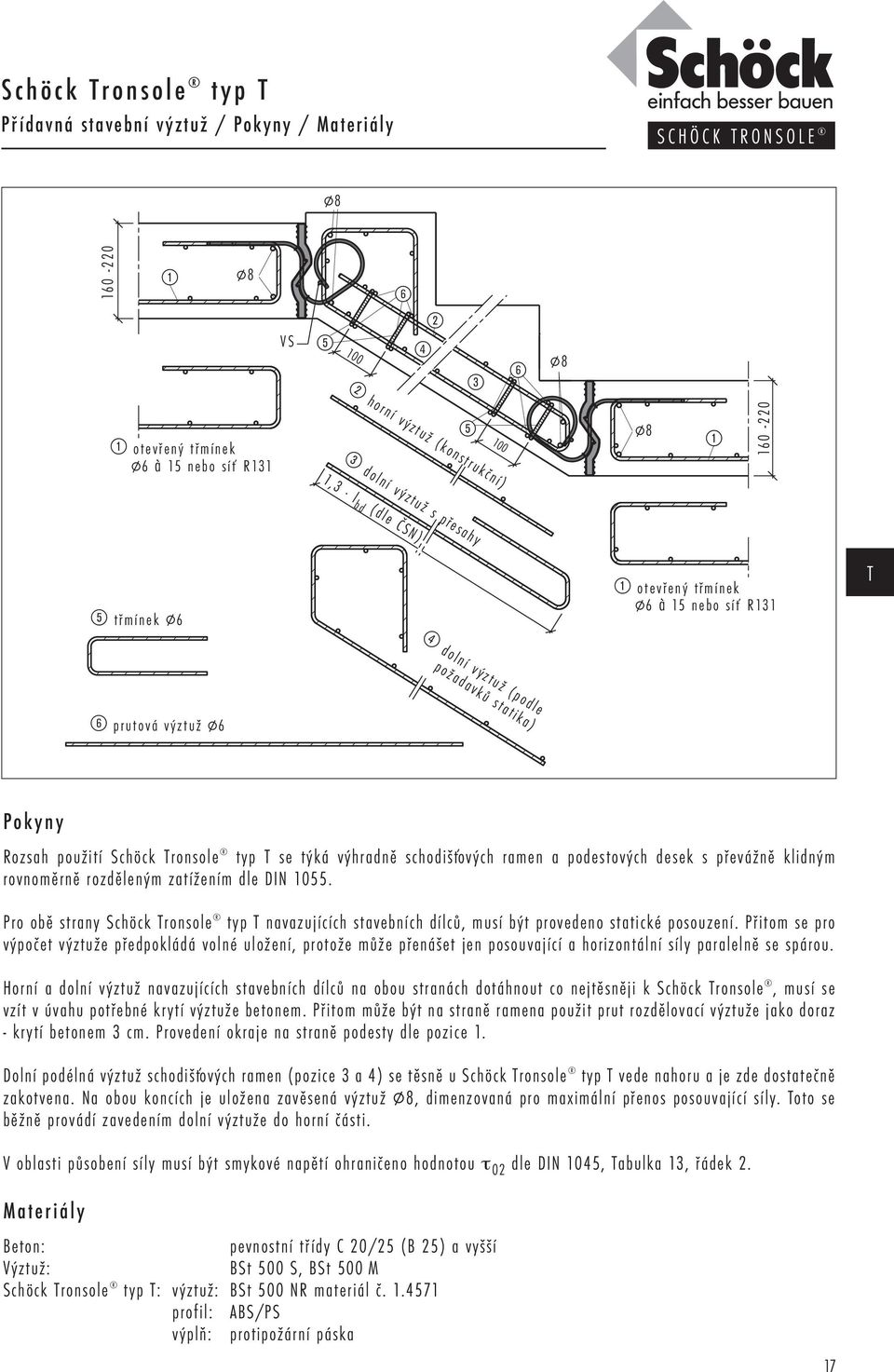

5 Schöck ronsole Přídavná stavební výztuž / Pokyny / Materiály SCHÖCK RONSOLE VS otevřený třmínek P6 à 15 nebo síť R horní výztuž (konstrukční) 5 3 dolní výztuž s přesahy ,3. l bd (dle ČSN) 5 třmínek P6 1 otevřený třmínek P6 à 15 nebo síť R131 4 dolní výztuž (podle požadavků statika) 6 prutová výztuž P6 Pokyny Rozsah použití Schöck ronsole se týká výhradně schodišťových ramen a podestových desek s převážně klidným rovnoměrně rozděleným zatížením dle DIN Pro obě strany Schöck ronsole navazujících stavebních dílců, musí být provedeno statické posouzení. Přitom se pro výpočet výztuže předpokládá volné uložení, protože může přenášet jen posouvající a horizontální síly paralelně se spárou. Horní a dolní výztuž navazujících stavebních dílců na obou stranách dotáhnout co nejtěsněji k Schöck ronsole, musí se vzít v úvahu potřebné krytí výztuže betonem. Přitom může být na straně ramena použit prut rozdělovací výztuže jako doraz - krytí betonem 3 cm. Provedení okraje na straně podesty dle pozice 1. Dolní podélná výztuž schodišťových ramen (pozice 3 a 4) se těsně u Schöck ronsole vede nahoru a je zde dostatečně zakotvena. Na obou koncích je uložena zavěsená výztuž, dimenzovaná pro maximální přenos posouvající síly. oto se běžně provádí zavedením dolní výztuže do horní části. V oblasti působení síly musí být smykové napětí ohraničeno hodnotou τ 02 dle DIN 1045, abulka 13, řádek 2. Materiály Beton: pevnostní třídy C 20/25 (B 25) a vyšší Výztuž: BSt 500 S, BSt 500 M Schöck ronsole : výztuž: BSt 500 NR materiál č profil: ABS/PS výplň: protipožární páska 17

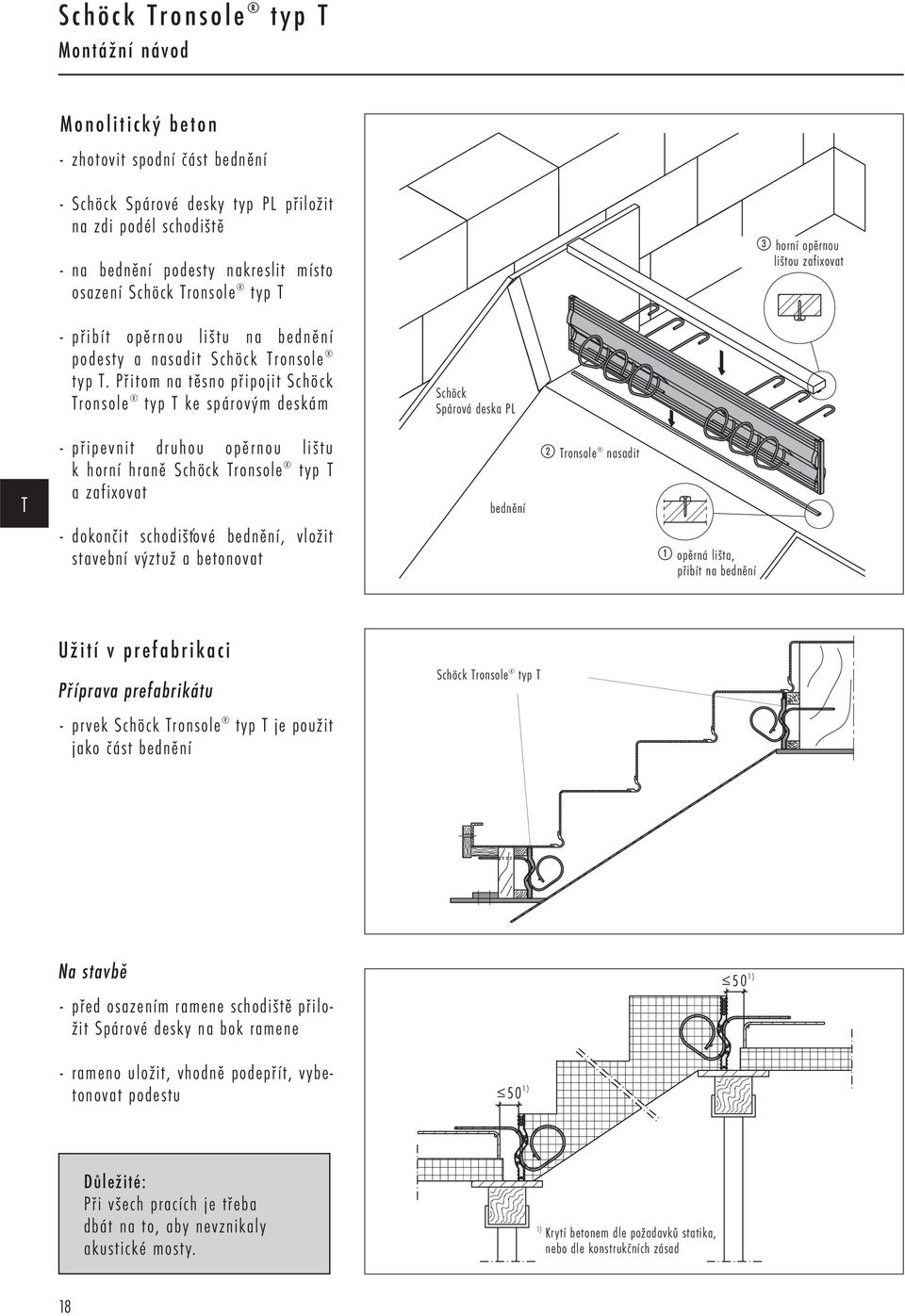

6 Schöck ronsole Montážní návod Monolitický beton - zhotovit spodní část bednění - Schöck Spárové desky typ PL přiložit na zdi podél schodiště - na bednění podesty nakreslit místo osazení Schöck ronsole 3 horní opěrnou lištou zafixovat - přibít opěrnou lištu na bednění podesty a nasadit Schöck ronsole. Přitom na těsno připojit Schöck ronsole ke spárovým deskám Schöck Spárová deska PL - připevnit druhou opěrnou lištu k horní hraně Schöck ronsole a zafixovat - dokončit schodišťové bednění, vložit stavební výztuž a betonovat bednění 2 ronsole nasadit 1 opěrná lišta, přibít na bednění Užití v prefabrikaci Příprava prefabrikátu - prvek Schöck ronsole je použit jako část bednění Schöck ronsole Na stavbě - před osazením ramene schodiště přiložit Spárové desky na bok ramene 50 1) - rameno uložit, vhodně podepřít, vybetonovat podestu 50 1) Důležité: Při všech pracích je třeba dbát na to, aby nevznikaly akustické mosty. 1) Krytí betonem dle požadavků statika, nebo dle konstrukčních zásad 18

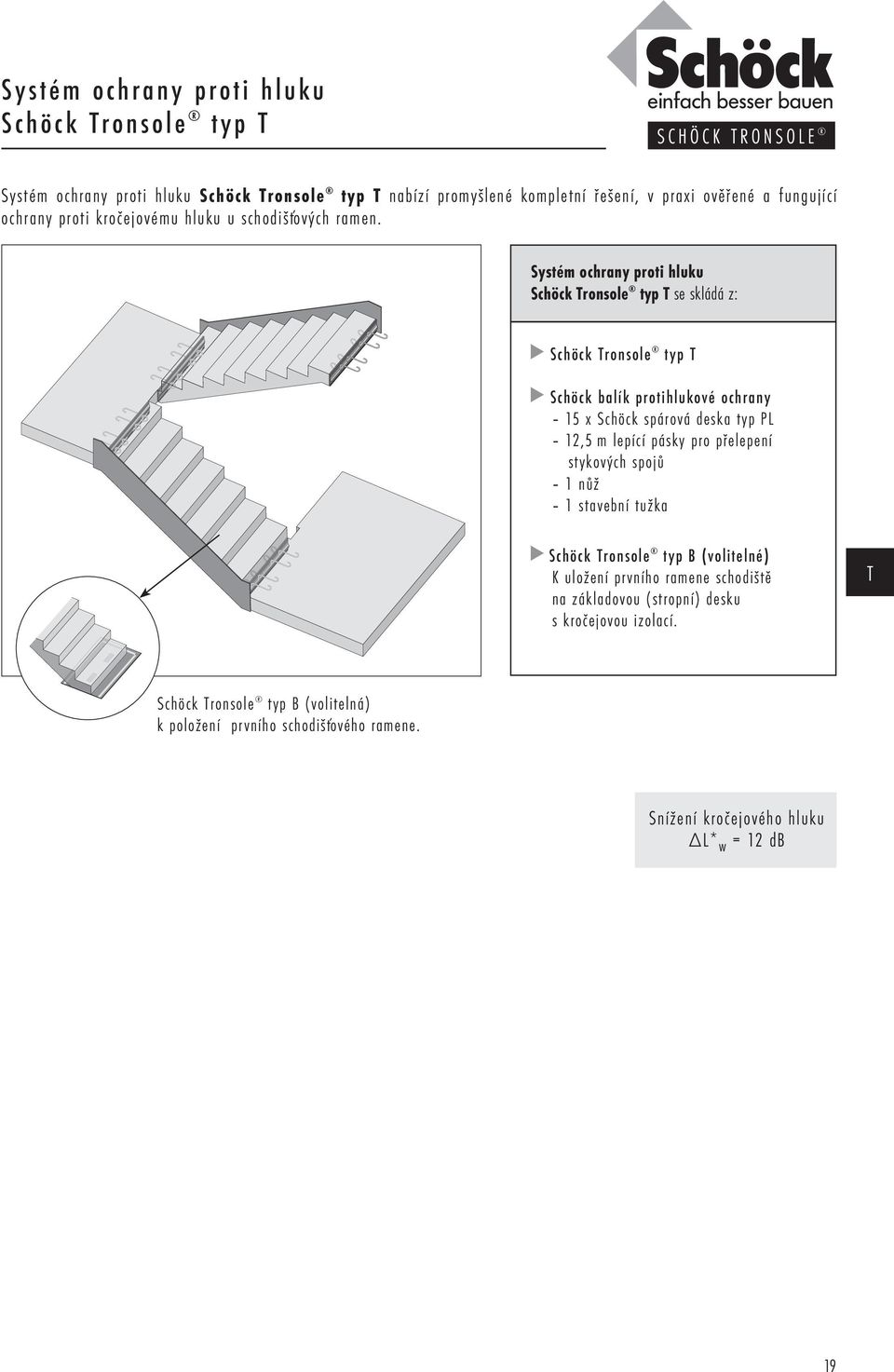

7 Systém ochrany proti hluku Schöck ronsole SCHÖCK RONSOLE Systém ochrany proti hluku Schöck ronsole nabízí promyšlené kompletní řešení, v praxi ověřené a fungující ochrany proti kročejovému hluku u schodišťových ramen. Systém ochrany proti hluku Schöck ronsole se skládá z: Schöck ronsole Schöck balík protihlukové ochrany 15 x Schöck spárová deska typ PL 12,5 m lepící pásky pro přelepení stykových spojů 1 nůž 1 stavební tužka Schöck ronsole typ B (volitelné) K uložení prvního ramene schodiště na základovou (stropní) desku s kročejovou izolací. Schöck ronsole typ B (volitelná) k položení prvního schodišťového ramene. Snížení kročejového hluku L* w = 12 db 19
