3 OZNAČENÍ A POPISY FORMY A VSTŘIKOVANÉHO DÍLU POPISY FORMY Označení formy je uveden na štítku, který je umístěn na viditelném místě formy (viz Obrázek 1). POPIS BLOKU TVÁRNÍKU A TVÁRNICE ŠTÍTKY FORMY Obrázek 1 Umístění štítků na formě Obrázek 2 Příklad štítku Obrázek 3 Popis bloku nástroje Každá deska je označena pořadovým číslem ze dvou stran (viz Obrázek 4). Čísla jsou na všech deskách stejně velká, a pokud je to možné, jsou umístěna tak, aby po sestavení formy byla čísla pod sebou. ČÍSLOVÁNÍ DESEKY Obrázek 4 Číslování desky Na boku tvárníku a tvárnice jsou uvedeny popisy obsahující identifikaci materiálu bloků a způsob tepelného zpracování. Popisy se umisťují na stejnou stranu nástroje, kde budou umístěny štítky formy (viz Obrázek 1 a 3). Velikost písma se volí dle velikosti bloku a prostoru.

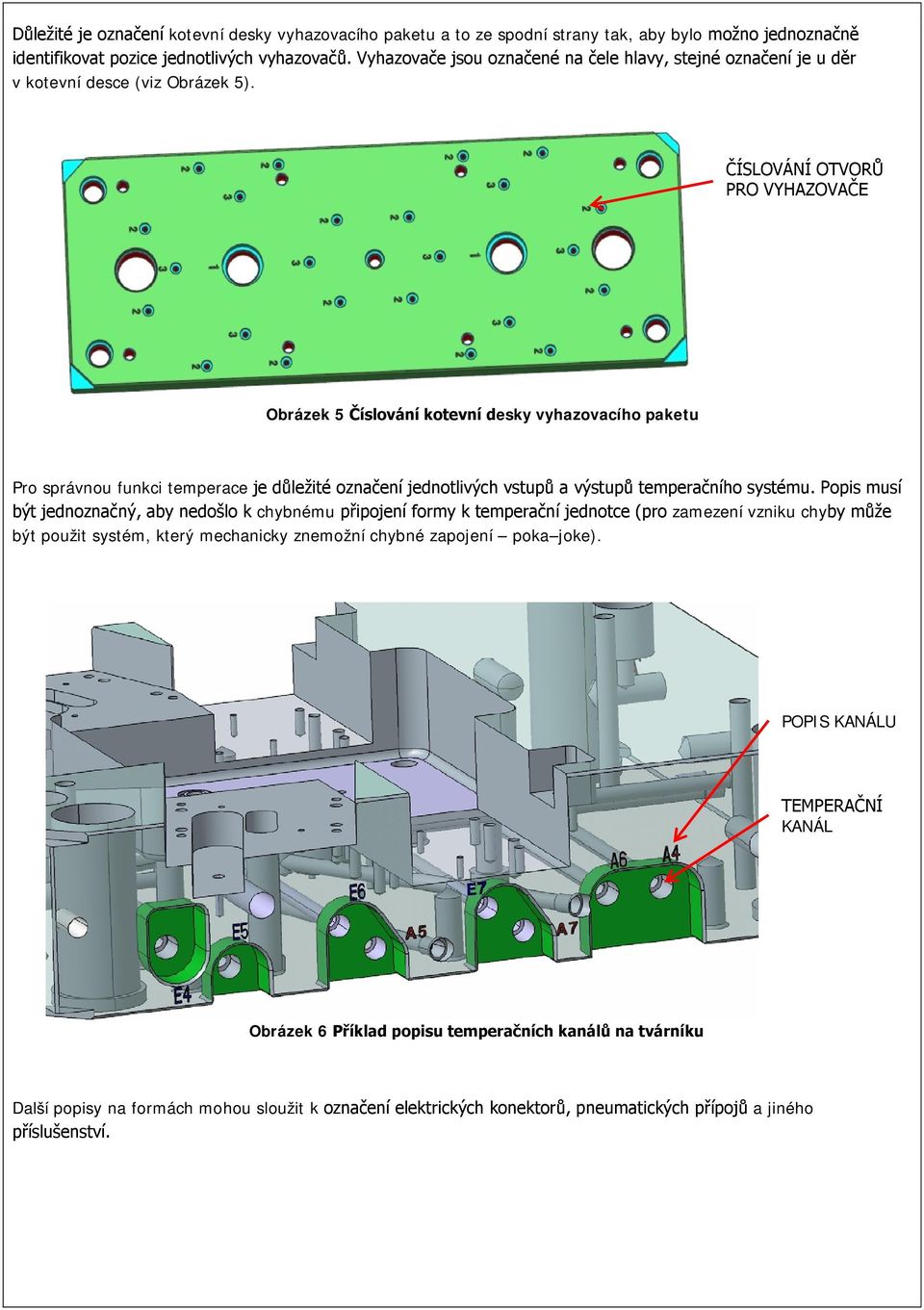

4 Důležité je označení kotevní desky vyhazovacího paketu a to ze spodní strany tak, aby bylo možno jednoznačně identifikovat pozice jednotlivých vyhazovačů. Vyhazovače jsou označené na čele hlavy, stejné označení je u děr v kotevní desce (viz Obrázek 5). ČÍSLOVÁNÍ OTVORŮ PRO VYHAZOVAČE Obrázek 5 Číslování kotevní desky vyhazovacího paketu Pro správnou funkci temperace je důležité označení jednotlivých vstupů a výstupů temperačního systému. Popis musí být jednoznačný, aby nedošlo k chybnému připojení formy k temperační jednotce (pro zamezení vzniku chyby může být použit systém, který mechanicky znemožní chybné zapojení poka joke). POPIS KANÁLU TEMPERAČNÍ KANÁL Obrázek 6 Příklad popisu temperačních kanálů na tvárníku Další popisy na formách mohou sloužit k označení elektrických konektorů, pneumatických přípojů a jiného příslušenství.

5 POPIS VSTŘIKOVANÉHO DÍLU Na vstřikovaný díl se nejčastěji vytvářejí popisky, které obsahují datum výroby, materiál, značku způsobu likvidace a další informace. Pro některé popisky existují dodávané díly jako normálie (standardizované díly) od výrobců komponent pro vstřikovací formy (Hasco, Meusburger). Nejčastěji jsou to tzv. datumovky (viz Obrázek 7). Obrázek 7 Příklad datumovek Zdroj Obrázek 7: ( ) UKAZATEL UKAZATEL DATUMOVKA PRUŽINA POUZDRO NAHRAZENÉ VYHAZOVAČEM POUZDRO UPEVŇOVACÍ ŠROUB Obrázek 8 Příklad upevnění datumovky v desce Obrázek 9 Datumovka ve vyhazovači Datumovka může být v desce také pouze naražena nebo přišroubována šroubem skrz desku. Také je možné ji umístit do vyhazovače (viz Obrázek 8). Nastavení správné hodnoty na datumovce se provádí otočením jejího středu s ukazatelem. Střed je v těle datumovky uložen otočně a pružinou vyvozené tření drží správnou polohu natočení ukazatele. Stejné jako datumovky jsou i různé značkovače například pro recyklační a další značky. Obrázek 10 Recyklační značka Zdroj Obrázek 10: ( )

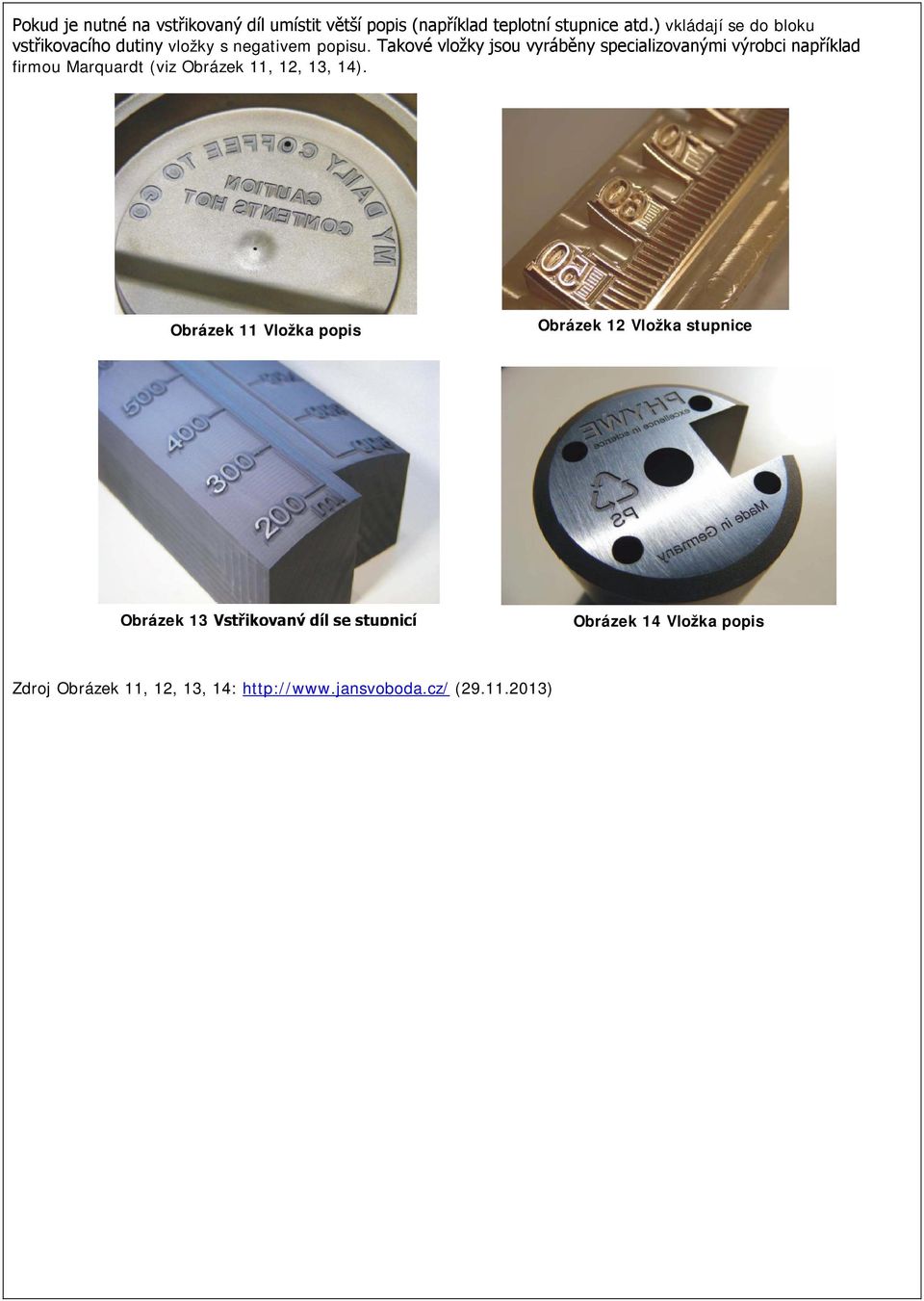

6 Pokud je nutné na vstřikovaný díl umístit větší popis (například teplotní stupnice atd.) vkládají se do bloku vstřikovacího dutiny vložky s negativem popisu. Takové vložky jsou vyráběny specializovanými výrobci například firmou Marquardt (viz Obrázek 11, 12, 13, 14). Obrázek 11 Vložka popis Obrázek 12 Vložka stupnice Obrázek 13 Vstřikovaný díl se stupnicí Obrázek 14 Vložka popis Zdroj Obrázek 11, 12, 13, 14: ( )
