Nerezový sloupový stojan pro klíčový trezor požární ochrany SD04.2

Transkript

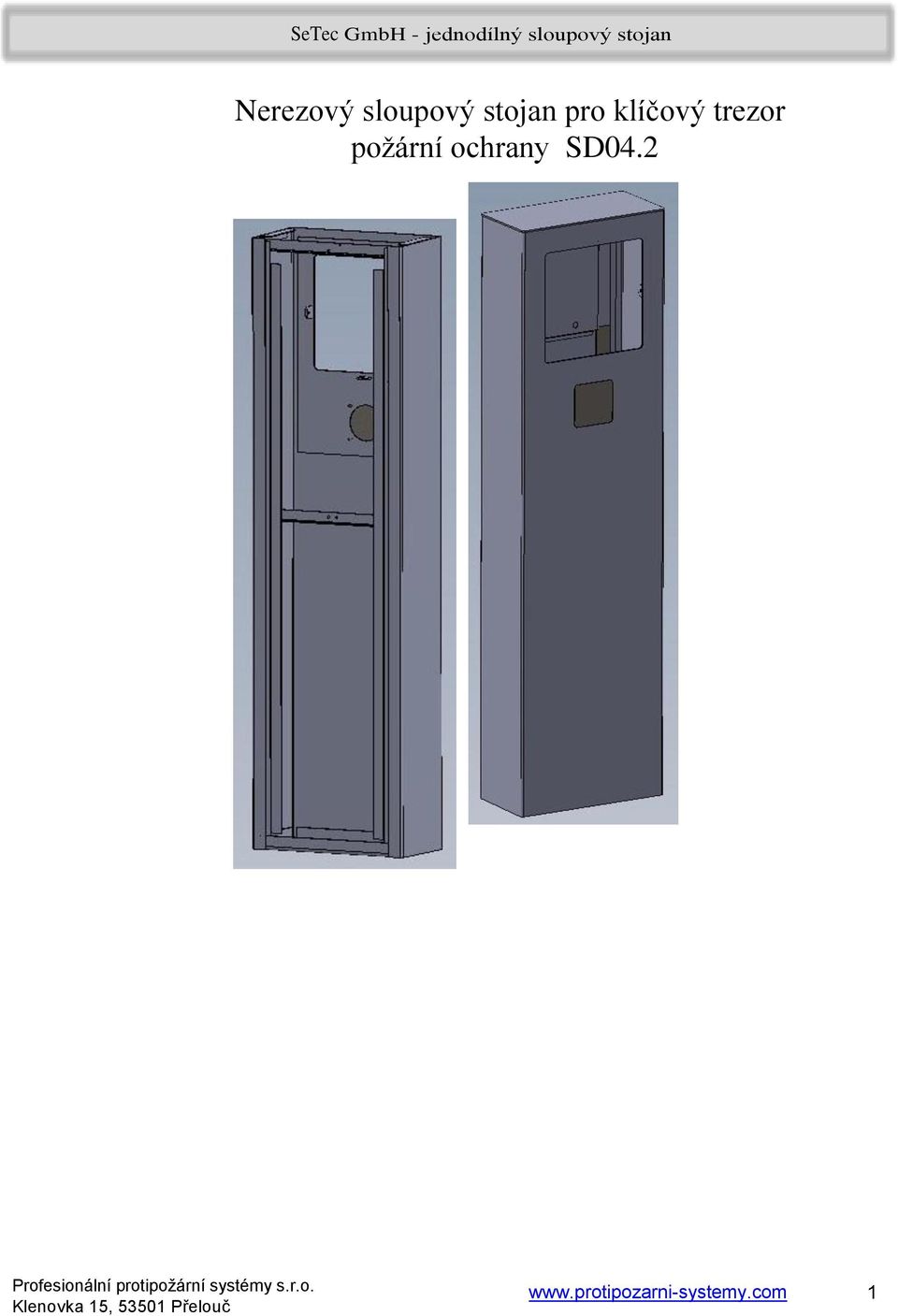

1 Nerezový sloupový stojan pro klíčový trezor požární ochrany SD

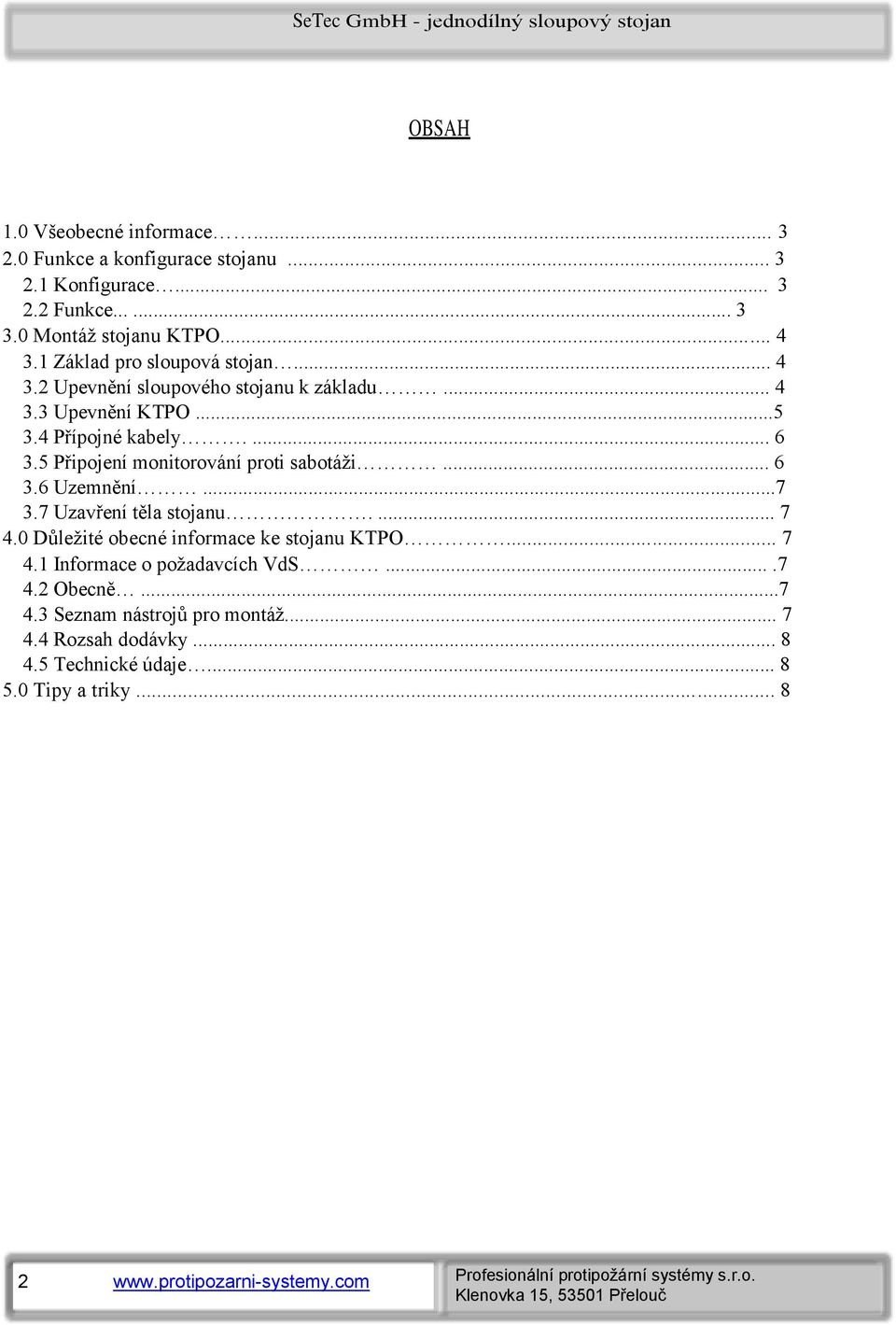

2 OBSAH 1.0 Všeobecné informace Funkce a konfigurace stojanu Konfigurace Funkce Montáž stojanu KTPO Základ pro sloupová stojan Upevnění sloupového stojanu k základu Upevnění KTPO Přípojné kabely Připojení monitorování proti sabotáži Uzemnění Uzavření těla stojanu Důležité obecné informace ke stojanu KTPO Informace o požadavcích VdS Obecně Seznam nástrojů pro montáž Rozsah dodávky Technické údaje Tipy a triky

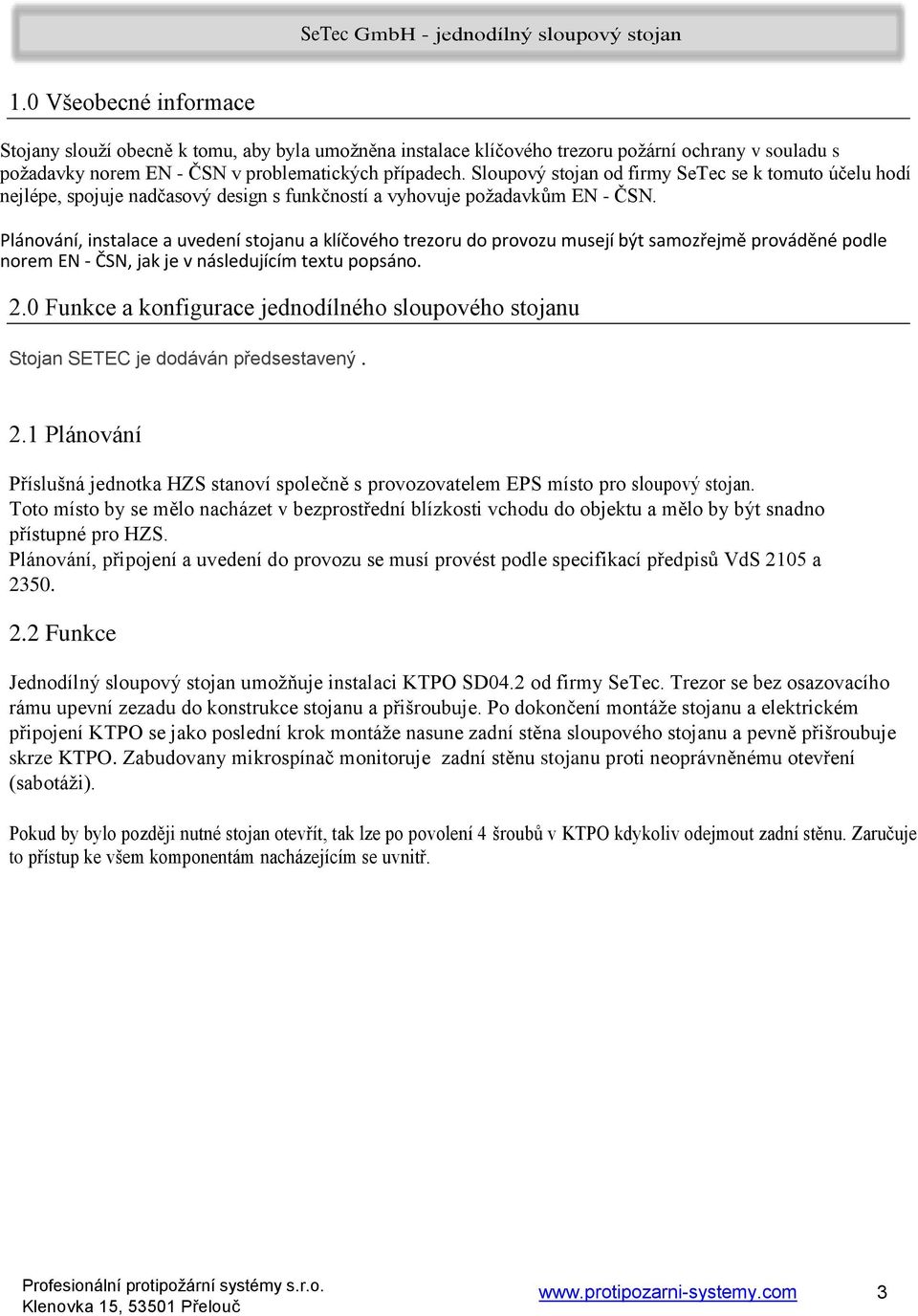

3 1.0 Všeobecné informace Stojany slouží obecně k tomu, aby byla umožněna instalace klíčového trezoru požární ochrany v souladu s požadavky norem EN - ČSN v problematických případech. Sloupový stojan od firmy SeTec se k tomuto účelu hodí nejlépe, spojuje nadčasový design s funkčností a vyhovuje požadavkům EN - ČSN. Plánování, instalace a uvedení stojanu a klíčového trezoru do provozu musejí být samozřejmě prováděné podle norem EN - ČSN, jak je v následujícím textu popsáno. 2.0 Funkce a konfigurace jednodílného sloupového stojanu Stojan SETEC je dodáván předsestavený. 2.1 Plánování Příslušná jednotka HZS stanoví společně s provozovatelem EPS místo pro sloupový stojan. Toto místo by se mělo nacházet v bezprostřední blízkosti vchodu do objektu a mělo by být snadno přístupné pro HZS. Plánování, připojení a uvedení do provozu se musí provést podle specifikací předpisů VdS 2105 a Funkce Jednodílný sloupový stojan umožňuje instalaci KTPO SD04.2 od firmy SeTec. Trezor se bez osazovacího rámu upevní zezadu do konstrukce stojanu a přišroubuje. Po dokončení montáže stojanu a elektrickém připojení KTPO se jako poslední krok montáže nasune zadní stěna sloupového stojanu a pevně přišroubuje skrze KTPO. Zabudovany mikrospínač monitoruje zadní stěnu stojanu proti neoprávněnému otevření (sabotáži). Pokud by bylo později nutné stojan otevřít, tak lze po povolení 4 šroubů v KTPO kdykoliv odejmout zadní stěnu. Zaručuje to přístup ke všem komponentám nacházejícím se uvnitř. 3

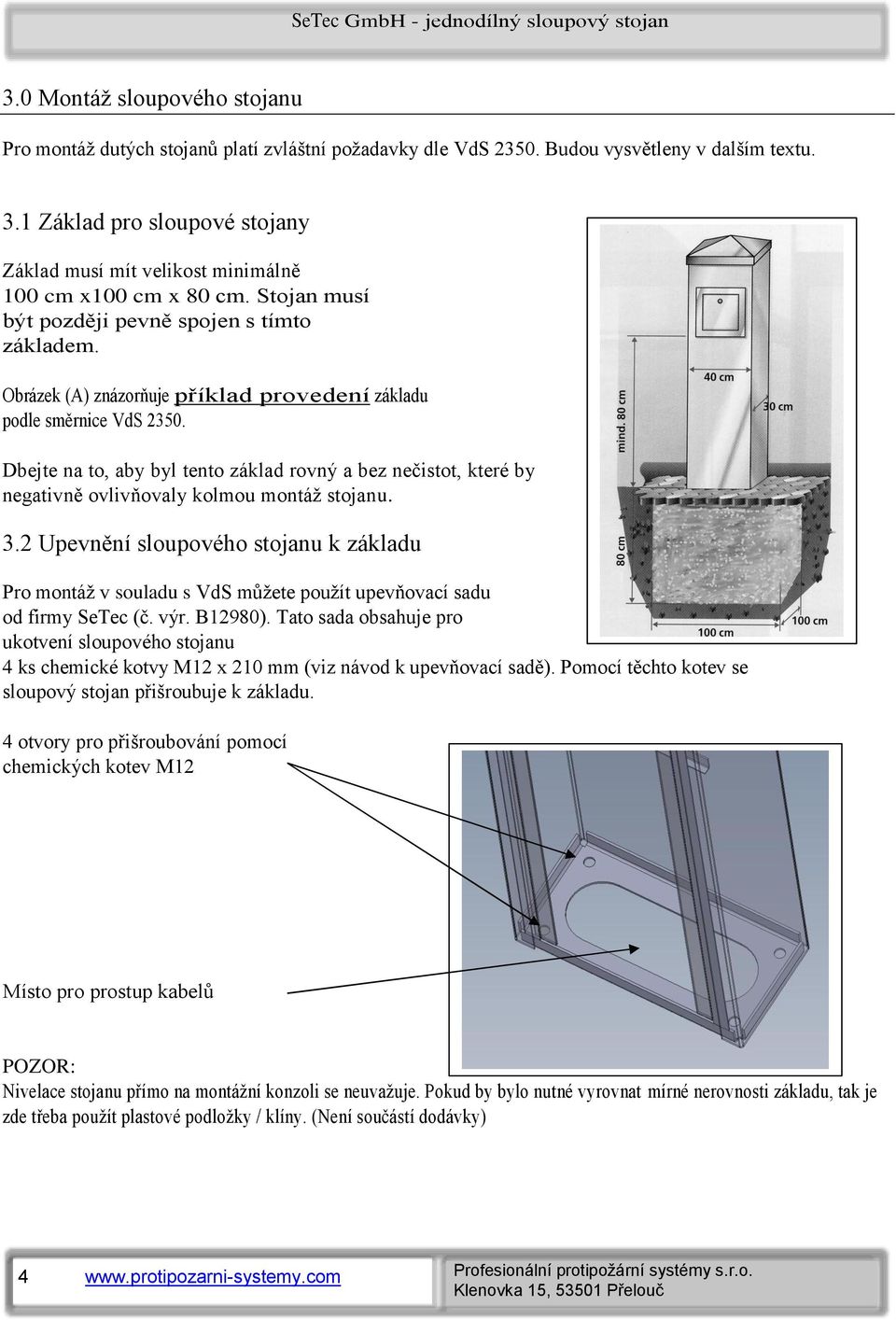

4 3.0 Montáž sloupového stojanu Pro montáž dutých stojanů platí zvláštní požadavky dle VdS Budou vysvětleny v dalším textu. 3.1 Základ pro sloupové stojany Základ musí mít velikost minimálně 100 cm x100 cm x 80 cm. Stojan musí být později pevně spojen s tímto základem. Obrázek (A) znázorňuje příklad provedení základu podle směrnice VdS Dbejte na to, aby byl tento základ rovný a bez nečistot, které by negativně ovlivňovaly kolmou montáž stojanu. 3.2 Upevnění sloupového stojanu k základu Pro montáž v souladu s VdS můžete použít upevňovací sadu od firmy SeTec (č. výr. B12980). Tato sada obsahuje pro ukotvení sloupového stojanu 4 ks chemické kotvy M12 x 210 mm (viz návod k upevňovací sadě). Pomocí těchto kotev se sloupový stojan přišroubuje k základu. 4 otvory pro přišroubování pomocí chemických kotev M12 Místo pro prostup kabelů POZOR: Nivelace stojanu přímo na montážní konzoli se neuvažuje. Pokud by bylo nutné vyrovnat mírné nerovnosti základu, tak je zde třeba použít plastové podložky / klíny. (Není součástí dodávky) 4

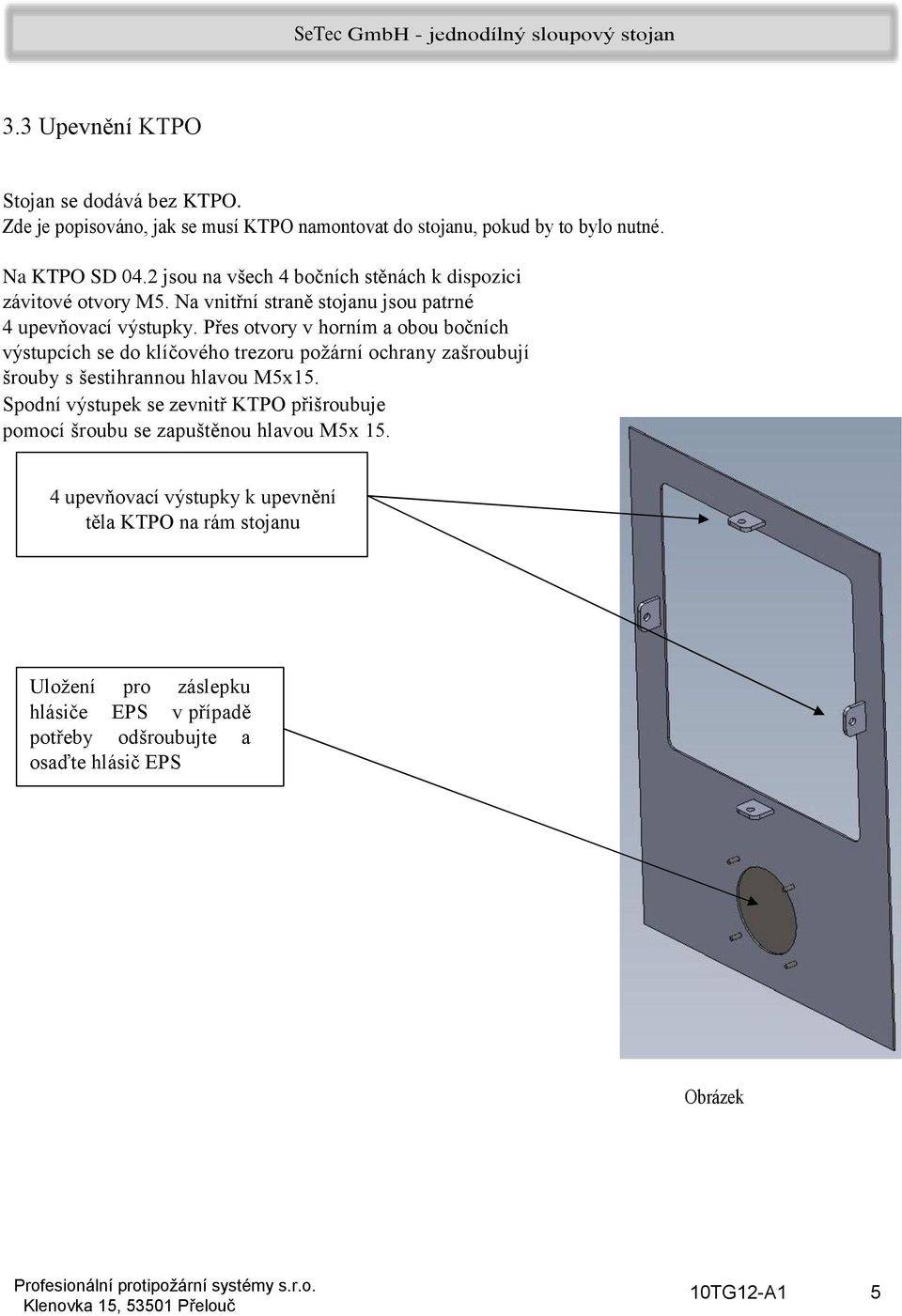

5 3.3 Upevnění KTPO Stojan se dodává bez KTPO. Zde je popisováno, jak se musí KTPO namontovat do stojanu, pokud by to bylo nutné. Na KTPO SD 04.2 jsou na všech 4 bočních stěnách k dispozici závitové otvory M5. Na vnitřní straně stojanu jsou patrné 4 upevňovací výstupky. Přes otvory v horním a obou bočních výstupcích se do klíčového trezoru požární ochrany zašroubují šrouby s šestihrannou hlavou M5x15. Spodní výstupek se zevnitř KTPO přišroubuje pomocí šroubu se zapuštěnou hlavou M5x upevňovací výstupky k upevnění těla KTPO na rám stojanu Uložení pro záslepku hlásiče EPS v případě potřeby odšroubujte a osaďte hlásič EPS Obrázek 10TG12-A1 5

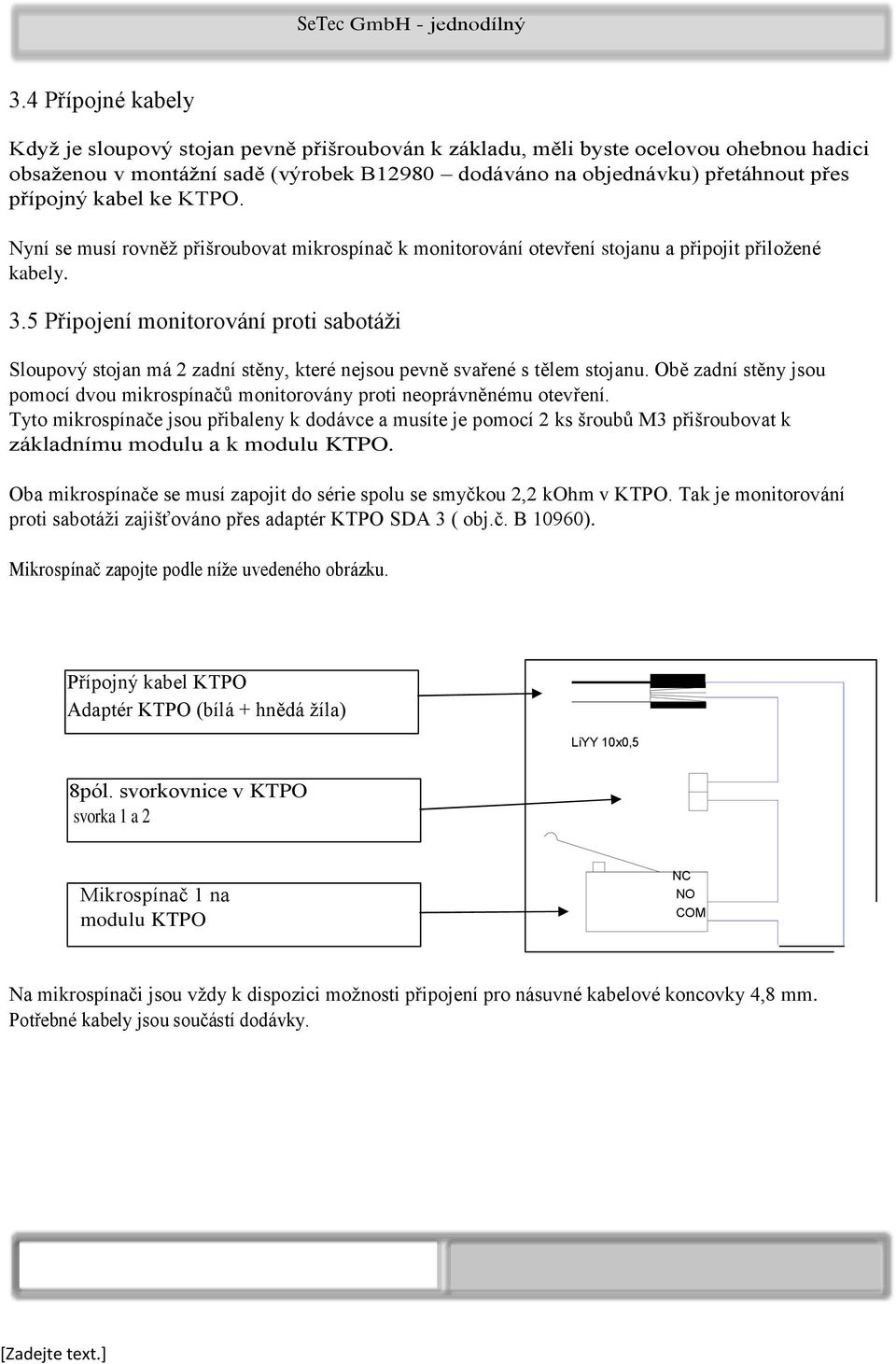

6 [Zadejte text.] SeTec GmbH - jednodílný sloupový stojan 3.4 Přípojné kabely Když je sloupový stojan pevně přišroubován k základu, měli byste ocelovou ohebnou hadici obsaženou v montážní sadě (výrobek B12980 dodáváno na objednávku) přetáhnout přes přípojný kabel ke KTPO. Nyní se musí rovněž přišroubovat mikrospínač k monitorování otevření stojanu a připojit přiložené kabely. 3.5 Připojení monitorování proti sabotáži Sloupový stojan má 2 zadní stěny, které nejsou pevně svařené s tělem stojanu. Obě zadní stěny jsou pomocí dvou mikrospínačů monitorovány proti neoprávněnému otevření. Tyto mikrospínače jsou přibaleny k dodávce a musíte je pomocí 2 ks šroubů M3 přišroubovat k základnímu modulu a k modulu KTPO. Oba mikrospínače se musí zapojit do série spolu se smyčkou 2,2 kohm v KTPO. Tak je monitorování proti sabotáži zajišťováno přes adaptér KTPO SDA 3 ( obj.č. B 10960). Mikrospínač zapojte podle níže uvedeného obrázku. Přípojný kabel KTPO Adaptér KTPO (bílá + hnědá žíla) LiYY 10x0,5 8pól. svorkovnice v KTPO svorka 1 a 2 Mikrospínač 1 na modulu KTPO NC NO COM Na mikrospínači jsou vždy k dispozici možnosti připojení pro násuvné kabelové koncovky 4,8 mm. Potřebné kabely jsou součástí dodávky.

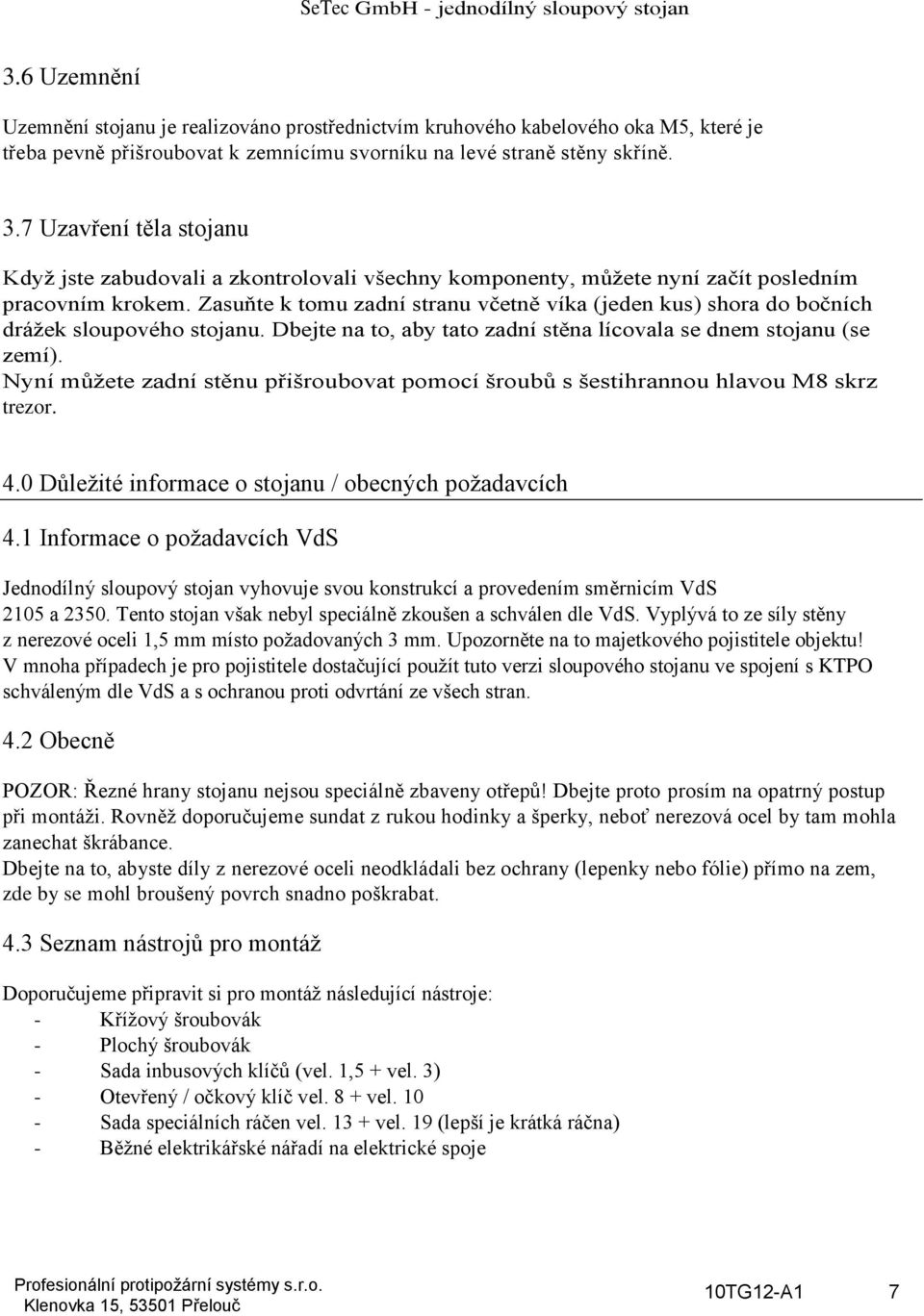

7 3.6 Uzemnění Uzemnění stojanu je realizováno prostřednictvím kruhového kabelového oka M5, které je třeba pevně přišroubovat k zemnícímu svorníku na levé straně stěny skříně. 3.7 Uzavření těla stojanu Když jste zabudovali a zkontrolovali všechny komponenty, můžete nyní začít posledním pracovním krokem. Zasuňte k tomu zadní stranu včetně víka (jeden kus) shora do bočních drážek sloupového stojanu. Dbejte na to, aby tato zadní stěna lícovala se dnem stojanu (se zemí). Nyní můžete zadní stěnu přišroubovat pomocí šroubů s šestihrannou hlavou M8 skrz trezor. 4.0 Důležité informace o stojanu / obecných požadavcích 4.1 Informace o požadavcích VdS Jednodílný sloupový stojan vyhovuje svou konstrukcí a provedením směrnicím VdS 2105 a Tento stojan však nebyl speciálně zkoušen a schválen dle VdS. Vyplývá to ze síly stěny z nerezové oceli 1,5 mm místo požadovaných 3 mm. Upozorněte na to majetkového pojistitele objektu! V mnoha případech je pro pojistitele dostačující použít tuto verzi sloupového stojanu ve spojení s KTPO schváleným dle VdS a s ochranou proti odvrtání ze všech stran. 4.2 Obecně POZOR: Řezné hrany stojanu nejsou speciálně zbaveny otřepů! Dbejte proto prosím na opatrný postup při montáži. Rovněž doporučujeme sundat z rukou hodinky a šperky, neboť nerezová ocel by tam mohla zanechat škrábance. Dbejte na to, abyste díly z nerezové oceli neodkládali bez ochrany (lepenky nebo fólie) přímo na zem, zde by se mohl broušený povrch snadno poškrabat. 4.3 Seznam nástrojů pro montáž Doporučujeme připravit si pro montáž následující nástroje: - Křížový šroubovák - Plochý šroubovák - Sada inbusových klíčů (vel. 1,5 + vel. 3) - Otevřený / očkový klíč vel. 8 + vel Sada speciálních ráčen vel vel. 19 (lepší je krátká ráčna) - Běžné elektrikářské nářadí na elektrické spoje 10TG12-A1 7

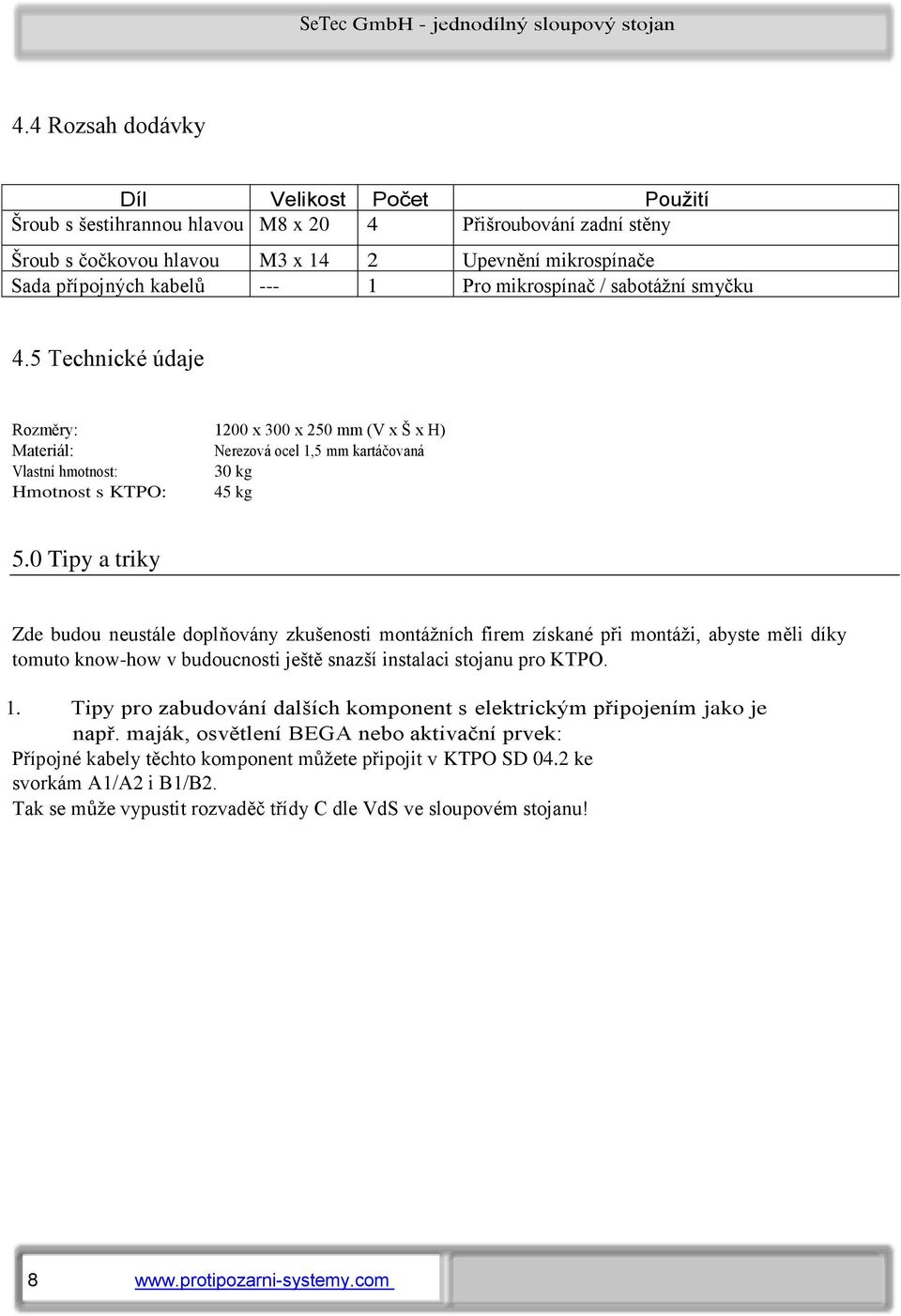

8 4.4 Rozsah dodávky Díl Velikost Počet Použití Šroub s šestihrannou hlavou M8 x 20 4 Přišroubování zadní stěny Šroub s čočkovou hlavou M3 x 14 2 Upevnění mikrospínače Sada přípojných kabelů Pro mikrospínač / sabotážní smyčku 4.5 Technické údaje Rozměry: 1200 x 300 x 250 mm (V x Š x H) Materiál: Nerezová ocel 1,5 mm kartáčovaná Vlastní hmotnost: 30 kg Hmotnost s KTPO: 45 kg 5.0 Tipy a triky Zde budou neustále doplňovány zkušenosti montážních firem získané při montáži, abyste měli díky tomuto know-how v budoucnosti ještě snazší instalaci stojanu pro KTPO. 1. Tipy pro zabudování dalších komponent s elektrickým připojením jako je např. maják, osvětlení BEGA nebo aktivační prvek: Přípojné kabely těchto komponent můžete připojit v KTPO SD 04.2 ke svorkám A1/A2 i B1/B2. Tak se může vypustit rozvaděč třídy C dle VdS ve sloupovém stojanu! 8
