1 Pokyny pro instalaci Krabice pro zkušební svorku určená pro instalaci do zateplených stěn CZ Publication No. 1878CZ/ UPDATE Mat-No

2 Obsah 1. Použití Montáž Montáž krabice na stěnu Teleskopická nivelace krabice Montáž podstavce krabice na stěnu Montáž podstavce Montáž krabice pro zkušební svorku na podstavec Perforace stěn krabice Správné napojení na zateplení fasády 8 5. Závěrečná montáž.9 6. Otevření krabice pro zkušební svorku 9

..6 3. Perforace stěn krabice..8 4. Správné napojení na zateplení fasády 8 5.

3 Montážní návod pro instalaci krabice pro zkušební svorku do zateplené stěny 1. Použití Krabice pro zkušební svorku do zateplených stěn je určena pro instalaci do zateplovacích systémů na stěnách objektů. Teleskopicky stavitelná krabice je speciálně navržena pro technologicky správnou integraci v zateplení stěn (čedičová vata nebo polystyren). Krabici (obj. č ) a distanční podstavec (obj. č ) je možné použít v tloušťkách zateplení od 90 do 320 mm. (viz obr. 1a, 1b, 1c). 2. Montáž Montáž krabice pro zkušební svorku je možné provést dvěma základními způsoby: - Montáž krabice pro zkušební svorku přímo na stěnu (viz obr. 1a, a 1b) - Montáž krabice pro zkušební svorku s dodatečným distančním podstavcem. (viz obr. 1c)

Teleskopicky stavitelná krabice je speciálně navržena pro technologicky správnou integraci v zateplení stěn (čedičová vata nebo polystyren). Krabici (obj. č.

4 2.1 Montáž krabice pro zkušební svorku na stěnu Pro montáž krabice pro zkušební svorku na stěnu je možné použít přiložené šrouby a hmoždinky (vyvrtaný otvor 10mm). Jejich vhodnost použití je třeba posoudit vzhledem k typu materiálu stěny a případně použít jiné. Přišroubování krabice pro zkušební svorku je zobrazeno na obr Teleskopická nivelace krabice pro zkušební svorku Podle síly tepelné izolace je potřeba povytáhnout pohyblivý díl krabice a zajistit šrouby. - Síla zateplení 90 mm Při použití v zateplovacím systému tloušťky 90 mm musí zůstat výsuvná část krabice zcela zasunuta a její upevnění se provede fixačními šrouby. (viz obr a strana 5). - Síla zateplení 90 až 140 mm Při použití v zateplovacím systému tloušťky od 90 do 140 mm musí být výsuvná část krabice vysunuta a její upevnění se provede fixačními šrouby. (viz obr b strana 5).

2.1.1 Teleskopická nivelace krabice pro zkušební svorku Podle síly tepelné izolace je potřeba povytáhnout pohyblivý díl krabice a zajistit šrouby.

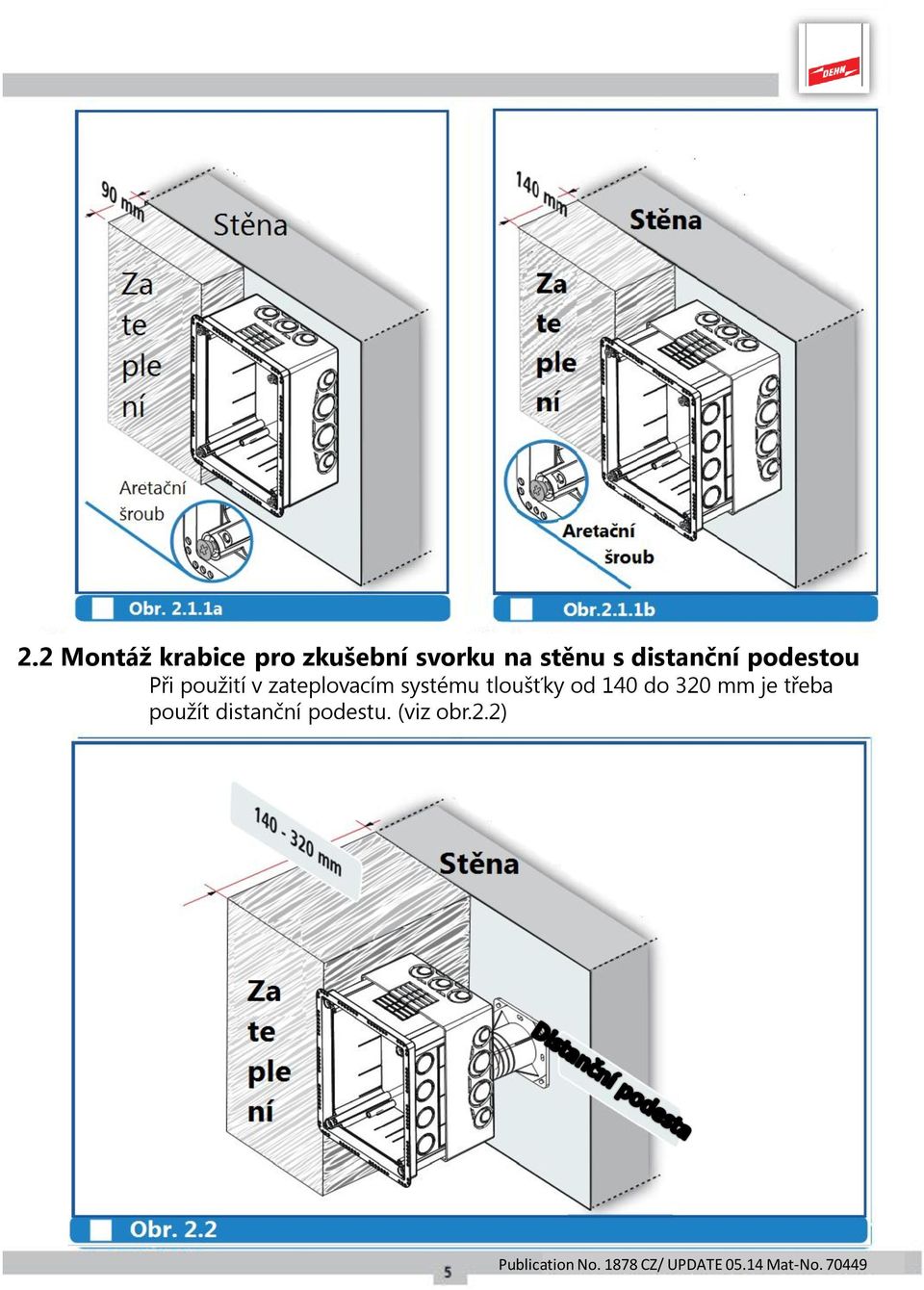

5 2.2 Montáž krabice pro zkušební svorku na stěnu s distanční podestou Při použití v zateplovacím systému tloušťky od 140 do 320 mm je třeba použít distanční podestu. (viz obr.2.2)

- Zateplovací systém tloušťky 140 až 320 mm Při použití krabice pro zkušební svorku (s vnitřní vysouvatelnou částí) a namontované distanční podesty je možná montáž do zateplovacího systému silného

6 - Zateplovací systém tloušťky 140 až 320 mm Při použití krabice pro zkušební svorku (s vnitřní vysouvatelnou částí) a namontované distanční podesty je možná montáž do zateplovacího systému silného 140 až 320 mm. (viz obr.2.2. strana 5). Distanční podestu je možné zkracovat po 10 mm krocích od 50 mm po 200 mm. Zkracování je možné provést za pomoci pily. Styroporová vložka, která je součástí podesty musí být po zkrácení podesty také zkrácena a opět zasunuta, tak aby nevznikl tepelný most. (viz obr.2.2.1) Montáž distanční podesty na stěnu Pro montáž distanční podesty na stěnu je možné použít přiložené šrouby a hmoždinky (vyvrtaný otvor 10mm). Jejich vhodnost použití je třeba posoudit vzhledem k typu materiálu stěny a případně použít jiné. Upevnění podesty je znázorněno na obrázku x Šroub 5 x 70 mm 4 x hmožď PE 10 x 59 mm otvory Ø10 4 x Šroub 5 x 60 mm 4 x hmožď PEA 10 x 50 mm Obr Montáž krabice pro zkušební svorku na distanční podestu Krabice pro zkušební svorku je třeba nasadit zadní stěnou na podestu, za pomoci centrovacího kříže na zadní stěně krabice a pak přišroubovat šrouby s křížovou hlavou 4,2 x 25 mm skrz vnitřek krabice do podesty. (viz obr a, strana 7).

Styroporová vložka, která je součástí podesty musí být po zkrácení podesty také zkrácena a opět zasunuta, tak aby nevznikl tepelný most. (viz obr.2.

7 otvory Ø10 Montážní materiál 4 x Šroub 4,2 x 25 mm Obr a Podle tloušťky izolace stěny musí být povytažen vnitřní díl krabice a zajištěn aretačními šrouby. Křížový šroub je potřeba zašroubovat ca 1 cm. (viz obr b) Za te ple ní Obr b

povytažen vnitřní díl krabice a zajištěn aretačními šrouby.

8 3. Perforace krabice pro zkušební svorku Krabice pro zkušební svorku má k dispozici několik možných variant perforace. - kruhový vodič Ø 8-10 mm - drát s PVC pláštěm Ø 13 mm - HVI vodič Ø 20/23/27 mm - pásek 30x3,5 mm Vedení vodičů do a z krabice může být voleno individuálně provedeno z hora, ze spodu jakož i z obou stran či zevnitř. (viz obr. 3a) Potřebnou zkušební svorku je nutno doobjednat dle použitých vodičů. (není součástí dodávky krabice). V krabici obsažený kryt ze styroporu slouží pro ochranu vnitřku krabice před znečištěním v průběhu prací při nanášení omítky. (viz obr.3b) 4. Správná odborná integrace do zateplené fasády. Po úspěšné montáži krabice pro zkušební svorku specialistou ochrany před bleskem zůstává její integrace do zateplení na specialistovi zateplovacích systémů. Pro správné navázání na fasádu je v horní části krabice rovná plocha umožňující nalepení těsnícího pásku. Obr. 3a Za te ple ní Toto odborné napojení na fasádu musí být provedeno odpovídajícím specialistou. Tato práce musí být osobou zodpovědnou za projekt náležitým způsobem zdokumentována. Obr. 3b

stran či zevnitř. (viz obr. 3a) Potřebnou zkušební svorku je nutno doobjednat dle použitých vodičů. (není součástí dodávky krabice).

9 5. Závěrečná montáž Předtím, než dojde k montáži krytu je třeba odstranit kryt ze styroporu (ochranu před znečištěním). V balení obsažené upevňovací šrouby spolu s těsnícími podložkami je potřeba zasunout do podlouhlých otvorů v krytu. Před montáží je třeba odstranit ochranou fólii krytu a pak je možné kryt s těsněním nasadit na krabici a upevnit. Zde je potřeba věnovat pozornost správnému namáčknutí na omítku, tak aby bylo vytvořeno překrytí odolné zkrápění deště, pro to je důležité odstranit i drobné nerovnost. Díky podlouhlým otvorům lze kryt před utažením šroubů ještě drobně posunovat. Označení svodu je možné provést v krabici nebo na krytu. 6. Opětovné otevření krabice Upevňovací šrouby krytu jsou trochu delší a tak při potřebě odklopení krytu lze spodní šroub pouze povolit a funguje jako držák krytu. Ostatní šrouby zůstanou přichyceny v těsnění.

Před montáží je třeba odstranit ochranou fólii krytu a pak je možné kryt s těsněním nasadit na krabici a upevnit.
