1 1 Prezentace strojů 2015 Informace obsažené v této prezentaci jsou důvěrné. Jejich neautorizované použití, nebo šíření bude řešeno právní cestou.

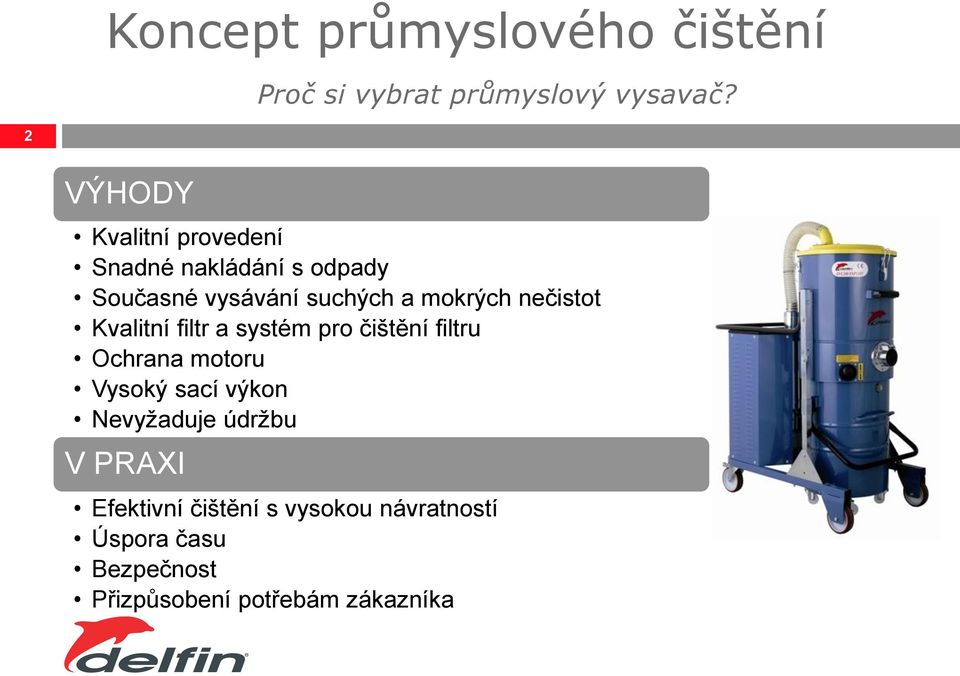

2 Koncept průmyslového čištění Proč si vybrat průmyslový vysavač? 2 VÝHODY Kvalitní provedení Snadné nakládání s odpady Současné vysávání suchých a mokrých nečistot Kvalitní filtr a systém pro čištění filtru Ochrana motoru Vysoký sací výkon Nevyžaduje údržbu V PRAXI Efektivní čištění s vysokou návratností Úspora času Bezpečnost Přizpůsobení potřebám zákazníka

3 Průmyslový vysavač Jak funguje? 3 Základní funkční prvky vysavače: 1. Sací jednotka (elektrická, nebo pneumatická) 2. Filtrační jednotka 3. Kontejner na vysáté nečistoty Tyto prvky, spolu s kvalitními materiály a přitažlivým designem tvoří špičkové průmyslové vysavače.

4 Jak vybrat správný vysavač? 4 Na základě požadavků na výkon je zvolena vhodná kombinace základních prvků: SACÍ JEDNOTKA typ a pohon FILTRAČNÍ JEDNOTKA velikost, typ a efektivita KONTEJNER kapacita

5 Sací jednotky 5 Průmyslový vysavač může využívat 3 typy sacích jednotek: Jednofázová sací turbína (240 nebo 110 voltů) Třífázová turbína s postranním kanálem (400 nebo 690 voltů) Pneumatická sací jednotka

6 Sací jednotka: Jednofázová sací turbína 6 Dva oddělené hnací systémy, pro sání a chlazení. Vyměnitelné uhlíkové kartáče. Maximální podtlak 250 mm H 2 0, maximální průtok vzduchu až 180 m3/h. Životnost 1300 hodin (při jedné výměně kartáčů) Mnoho společností na světovém trhu produkuje jednofázové motory různé kvality. Rozdíl tvoří provedení jednotlivých komponentů především ložisek a elektrického vinutí. Turbíny LAMB ELECTRIC používané ve vysavačích DELFIN patří k těm nejlepším.

7 Sací jednotka: Sací turbína s postranním kanálem 7 Sací turbína s postranním kanálem je tvořena jedním hliníkovým, elektronicky vyváženým rotorem nasazeným přímo na hřídeli synchronního elektromotoru. Standartní počet otáček je 2800 r.p.m. Obvykle jsou dodávány jako 0,5 to 25 kw a jsou poháněny třífázovým motorem na 230/400 volt. Pro malé výkony do 2,2 kw se vyrábějí i turbíny poháněné jednofázovým motorem s rozběhovým kondenzátorem na 230 V.

8 Sací jednotka: Sací turbína s postranním kanálem 8 Rotor chladiče Elektromotor Výfuk Vstup sání Vnější hliníkový kryt Rotor

9 Sací jednotka: Sací turbína s postranním kanálem 9 HLAVNÍ VÝHODY A CHARAKTERISTIKA Podtlak až 6000 mm H 2 0 Dlouhé pracovní cykly, až 24 hodin denně Preventivní údržba není nezbytná Tichý a dlouhý život stroje Standardní ochrana IP55 Jako opce je možno objednat zvýšenou ochranu proti korozi Podtlakový pojistný ventil a tlumič hluku jako opce Dostupné v 50 i 60 Hz provedení

10 Podtlak a průtok vzduchu Výkon motoru a výkonostní křivka 10 Výkon sací jednotky je definován dvěma parametry: 1. PODTLAK vyjádřený v mmh 2 O, nebo mbar. Maximální hodnota podtlaku je měřena za úplného zablokování sacího vstupu. 2. PRŮTOK VZDUCHU vyjádřený v m 3 /h, nebo l/s. Vyjadřuje množství vzduchu přepraveného za jednotku času. Maximální hodnota průtoku je měřena za úplného uvolnění sacího vstupu.

11 Průtok vzduchu m 3 /h Podtlak a průtok vzduchu Jak číst výkonnostní křivku 11 Bod maximálního podtlaku Podtlak mmh 2 O

12 Filtrační jednotka Filtry a jejich efektivita 12 Delfin využívá polyesterové filtry kategorie L/M/H: A) Povrch (cm²) Filtr kat.. L Efektivita 3 mikrony 1 B) Efektivita (mikron µ) KVALITA FILTRU roste Filtr kat.. M Efektivita 1 mikron Větším povrchem Vetší efektivitou Filtr kat. H Kapsový filtr kat. M 99,995% efektivita, až 0,18 mikronu

13 Filtrační jednotka Filtry a jejich efektivita 13 Nejběžnější typy filtrů: POLYESTEROVÝ FILTR kat. L/M ANTISTATICKÝ POLYESTEROVÝ FILTR kat. L/M PTFE POLYESTEROVÝ FILTR kat. M NOMEX POLYESTEROVÝ FILTR kat. L PRO TEPLOTY DO 240

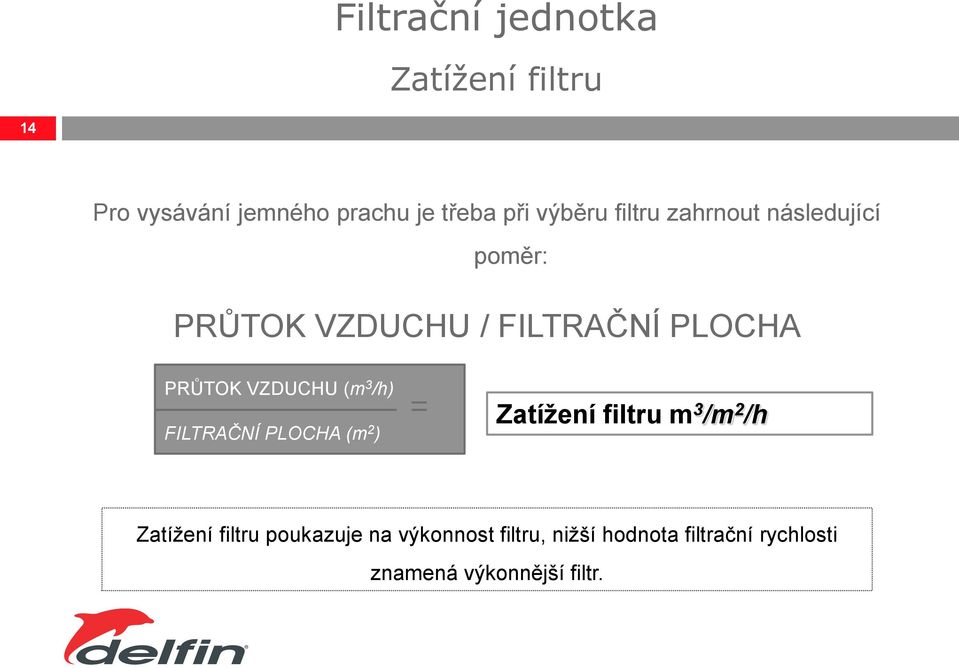

14 Filtrační jednotka Zatížení filtru 14 Pro vysávání jemného prachu je třeba při výběru filtru zahrnout následující poměr: PRŮTOK VZDUCHU / FILTRAČNÍ PLOCHA PRŮTOK VZDUCHU (m 3 /h) FILTRAČNÍ PLOCHA (m 2 ) Zatížení filtru m 3 /m 2 /h Zatížení filtru poukazuje na výkonnost filtru, nižší hodnota filtrační rychlosti znamená výkonnější filtr.

15 Filtrační jednotka Zatížení filtru u jednotlivých modelů vysavačů 15 VYSAVAČ PRŮTOK VZDUCHU m 3 FILTRAČNÍ POVRCH m 2 ZATÍŽENÍ FILTRU VÝKON FILTRACE MTL 202DS Excelentní DM Dobrý DM 3 ELF Excelentní ZEFIRO Excelentní D/G 70 EXP Excelentní D/G ,9 102 Excelentní D/G ,9 225 Dobrý D/G 150 ELF Excelentní D/G Excelentní D/G 300 HD Excelentní

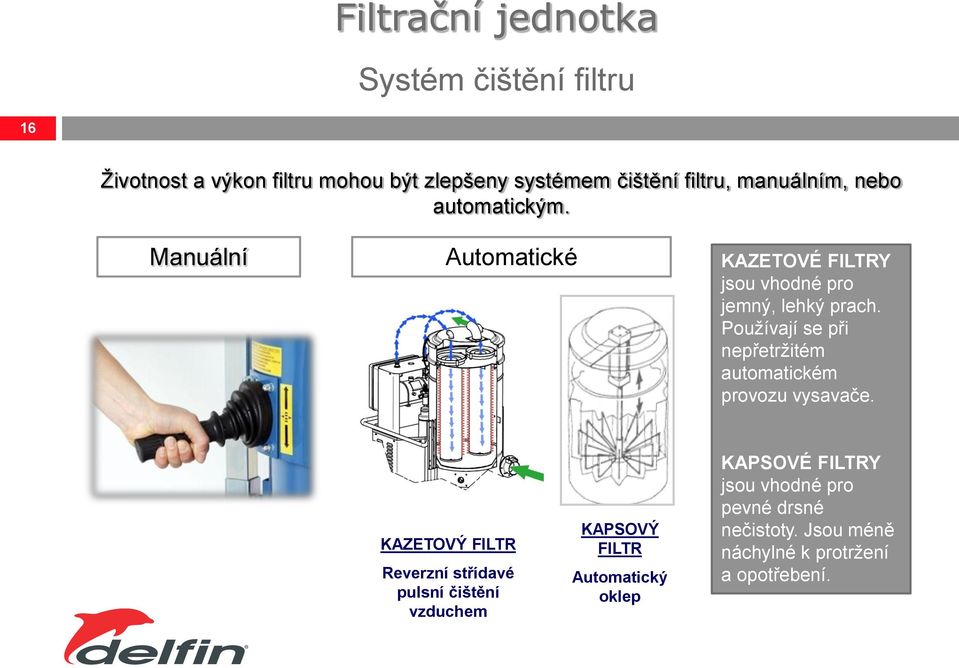

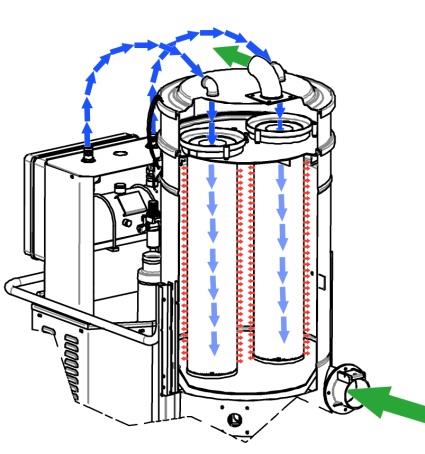

16 Filtrační jednotka Systém čištění filtru 16 Životnost a výkon filtru mohou být zlepšeny systémem čištění filtru, manuálním, nebo automatickým. Manuální Automatické KAZETOVÉ FILTRY jsou vhodné pro jemný, lehký prach. Používají se při nepřetržitém automatickém provozu vysavače. KAZETOVÝ FILTR Reverzní střídavé pulsní čištění vzduchem KAPSOVÝ FILTR Automatický oklep KAPSOVÉ FILTRY jsou vhodné pro pevné drsné nečistoty. Jsou méně náchylné k protržení a opotřebení.

17 Filtrační jednotka Příklady použití filtru 17 TYP VYSÁVANÉHO MATERIÁLU FILTR / SYSTÉM ČIŠTĚNÍ POZNÁMKA Papír, plast, mouka, hliníkový prach, měď, výbušný nebo hořlavý materiál Žhavý materiál (žhnoucí uhlíky, horká mouka, horké železné hobliny) Velice jemný prach (mastek, křída, jemný kovový prach) v malých / středních množstvích (omezené použití) Antistatický filtr kat. L/M NOMEX filtr (odolný do 250 ) Filtr kat. M (až 1 mikron) Nevysávat na maximální výkon Toxický prach, velmi jemný prach, grafit, azbest, cement Filtr kat. M + absolutní filtr (0,18 mikronu) Nevysávat na maximální výkon Suchý a jemný prach a větší nečistoty ve velkých množstvích pro kontinuální vysávání cementu, grafitu, křídy, keramiky, železného prachu, mouky). Non-stop chod vysavače, automatické čištění bez vypínání vysavače. Polotekuté nečistoty (potravinářský průmysl), přilnavé materiály a prach, husté tekutiny Kazetový filtr (0,18 mikronu) s reverzním střídavým pulsním vzduchovým čištěním. Filtr kat. M s manuálním, nebo automatickým oklepem Filtr kat. M Nevysávat na maximální výkon

18 18 Produktová řada

19 Profesionální MOKRO-SUCHÉ vysavače Pro vysávání prachu, hrubých nečistot nebo tekutin, od 1150/2300 W, l 19 Využití: služby, řemeslníci, laboratoře, kanceláře, show-roomy, obchody. VÝHODY Lehké a mobilní Kompletní sada pro mokré vysávání (a) Kompletní sada pro mokré vysávání (b) Ventil pro vypouštění vysátých tekutin Mistral 802 WD s ponorným čerpadlem (a) (b) 802 WD 80l DM35 WD 120 l 501 WD 50 l

20 Jednofázové vysavače řady MISTRAL Pro vysávání prachů a suchých/vlhkých nečistot, od 1150 do 2300 watt, l 20 Využití: služby, řemeslníci, laboratoře, kanceláře, show-roomy, obchody, dílny, pekárny Vysávání prachů (velmi jemných) a malého množství tekutin VOLITELNÉ 202 DS 352 DS VÝHODY Lehký mobilní Odnímatelný kontejner na vysáté nečistoty, vysávání do sáčků Velká filtrační plocha, systém čištění filtru Možnost vysávání smíšeného materiálu (prach, malé množství tekutin) Indikátor zablokování filtru

21 Jednofázové, průmyslové vysavače Prach, pevné nečistoty, tekutiny watt, l 21 Využití: průmysl, velkovýroba, strojírenství, stavebnictví, auto průmysl Využití: prach, pevné nečistoty a kapaliny, i ve větším množství Využití: železné hobliny ve směsi s olejem, oleje, různé tekutiny, i ve větším množství DM 3 DM 35 / 40 SGA DM 35 / 40 OIL

22 Třífázove vysavače řady MISTRAL Prach a pevné nečistoty, 1-3 kw 22 VYUŽITÍ: velkovýroba, auto průmysl, chemický a farmaceutický průmysl, potravinářství, elektrotechnika 3533 / 3534 PHARMA 20 / DS ECO VYUŽITÍ: Kontinuální vysávání Tiché, lehké, mobilní Odnímatelný kontejner na vysáté nečistoty, vysávání do sáčků Velká filtrační plocha, systém čištění filtru Vysoká efektivita filtrace, volitelný HEPA filtr TUV certifikáty, stroje do explozivního prostředí

23 Třífázové vysavače řady ZEFIRO Prach a pevné nečistoty, 2,2-5,5 kw 23 VYUŽITÍ: Průmysl všeho druhu Řada ZEFIRO nabízí vysavače o výkonu v rozsahu od 2,2 do 5,5 Kw, maximální podtlak 3000 mm H 2 O a průtok vzduchu 550 m3/h. - Kontinuální vysávání - Vysoký podtlak - Mokré a suché vysávání - Výkonná filtrace ZEFIRO 101 ZEFIRO 75

24 Třífázové vysavače řady DG Prach, pevné nečistoty a kapaliny, 2,2-5,5 kw. 24 VYUŽITÍ: Průmysl všeho druhu VYSAVAČE PRO NEJTĚŽŠÍ PROVOZ - Kontinuální vysávání - Vysoce výkonné - Automatické čištění filtru (volitelné) - Vysoký výkon filtru - Podtlak až 5100 mmh 2 O

25 Tří fázové vysavače Heavy Duty Prach, pevné nečistoty a kapaliny, 7,5-25 kw 25 VYUŽITÍ: Průmysl všeho druhu VYSAVAČE PRO DLOUHÉ A NÁROČNÉ PRACOVNÍ CYKLY - Kontinuální vysávání - Vysoce výkonné - Automatické čištění filtru (volitelné) - Vysoký výkon filtru - Podtlak až 6000 mmh 2 O

26 Třífázové vysavače řady ELF Prach, pevné nečistoty a kapaliny, 5,5 12,5 kw 26 VYUŽITÍ: Průmysl všeho druhu ROBUSTNÍ, VÝKONNÉ VYSAVAČE S EXTRA VELKOU FILTRAČNÍ PLOCHOU -Kontinuální vysávání - Vysoce výkonné - Automatické čištění filtru - Vysoký výkon filtru - Podtlak až 6000 mmh 2 O ELF = EXTRA LARGE FILTER

27 Třífázové vysavače řady PNEUMATIC Prach a pevné nečistoty, 2,2 25 kw 27 VYUŽITÍ: Průmysl všeho druhu PRŮMYSLOVÉ VYSAVAČE S VYSOCE VÝKONNOU FILTRACÍ A SYSTÉMEM REVERZNÍHO PULSNÍHO ČIŠTĚNÍ KAZETOVÝCH FILTRŮ VZDUCHEM. -Kontinuální vysávání - Vysoce výkonné - Automatické čištění filtru - Vysoký výkon filtru - Vysoký podtlak PN = PNEUMATIC (2/4 KAZETA) Filtrační plocha cm 2

28 Třífázové vysavače řady SE Prach, pevné nečistoty a kapaliny, 4,3 25 kw 28 VYUŽITÍ: Průmysl všeho druhu PRŮMYSLOVÉ VYSAVAČE PRO KONTINUÁLNÍ VYSÁVÁNÍ TĚŽKÝCH NEČISTOT A TEKUTIN - Kontinuální vysávání - Vysoce výkonné - Manuální / Automatické čištění filtru - Vysoký výkon filtru - Vysoký podtlak SE = Vysoký podtlak díky dvoustupňové sací turbíně

29 Vysavače do zóny výbuchu Prach a pevné nečistoty, 1,5-18,5 kw 29 ŠIROKÁ ŘADA VSAVAČŮ DO ZÓNY VÝBUCHU Jednofázové a třífázové vysavače navržené a konstruované v souladu s direktivami ATEX. - Certifikované motory a součástky - Antistatické filtry a kolečka - Elektrické uzemnění - Vhodné pro zóny ATEX 21 a 22

30 Pneumatické vysavače Široká nabídka, včetně strojů do zóny výbuchu 30 Pneumatické vysavače jsou skvělou alternativou strojů s elektrickým pohonem za nižší cenu. - Výkonná Venturiho sací jednotka - Stroje pro mokré a suché vysávání - Maximální filtrační efektivita pro nebezpečný a jemný prach - Bezpečné nakládání s odpadem - Vysoká sací síla

31 Vysavače řady TECNOIL Vysávání oleje, odřezků a železného prachu 31 VYUŽITÍ: Čištění strojů Vysavač simultánně 1. Vysává kapaliny a pevné nečistoty (například železné odřezky a olej) 2. Filtrace oleje (až do 300 mikronů) 3. Pomocí pumpy přečerpává čistý olej ŘADA RŮZNÝCH PROVEDENÍ, PRO RŮZNÉ VYUŽTÍ - Kapacita nádrže l - Vysoký sací výkon - Separace a recyklace oleje - Plovák pro ochranu filtru

32 Stacionární sací jednotky Kontinuální vysávání po boku stroje, 0,4 2,2 kw 32 VYUŽITÍ: Výrobní linky, potravinářský průmysl AS DBF VVERTIKÁLNÍ DBF HORIZONTÁLNÍ VÝHODY Nepřetržitý pracovní cyklus Velká filtrační plocha, možnost vysávání do pytlů. Snadná instalace poblíž stroje, tichý. Přizpůsobitelné.

33 Speciální sací jednotky Síla flexibility 33 NENALEZLI JSTE V KATALOGU POŽADOVANÝ MODEL? VYROBÍME VÁM HO NA MÍRU!

34 Centrální vysavače Vysávejte kdekoliv! 34 Když pojízdný vysavač nestačí Výkonné centrální sací systémy se skládají z následujících částí: - Výkonná sací jednotka - Rozvody - Sací hadice a příslušenství VÝHODY - Vysávání ve vzdálenosti až 100 m od sací jednotky. - Efektivní čištění špatně dostupných míst. - Současné vysávání až na 6-ti místech. - Snížení hlučnosti. - Bezpečná obsluha. - Možnost dálkového ovládání.

35 Centrální vysavač Krok za krokem Konzultace reálných potřeb zákazníka 2. Výběr sací jednotky 3. Výběr filtrace a způsobu nakládání s odpadem 4. Návrh rozvodů 5. Výběr příslušenství 6. Instalace Jak vybrat správný výkon? - Druh a velikost vysávaných nečistot - Celkový rozsah rozvodů a celkové rozložení systému - Počet sacích bodů

36 Certifikace 36 Celková kvalita produktu je prioritou, zejména při nakládání s nebezpečnými materiály. Zákazníci stále častěji požadují certifikáty dokládající kvalitu jednotlivých dílčích součástí stroje. Vysavače Delfin nesou celou řadu potřebných certifikací, například: Certifikáty pro vysávání v zóně výbuchu a vysávání hořlavých prachů. Certifikáty pro vysávání toxických a nebezpečných nečistot. CE EUROPEAN COMMUNITY BIA

37 Příslušenství Maximální flexibilita pro vaše potřeby 37 DELFIN nabízí širokou řadu příslušenství umožňujícího maximální přizpůsobení potřebám zákazníka. - Cyklon (redukuje množství nečistot, které se dostanou k filtru, čímž jej chrání proti opotřebení) - Košík pro oddělení pevných nečistot od kapalin (železné piliny od oleje) - Plovák pro zastavení vysávání pří naplnění nádrže. - Podlahová hubice pro mokré i suché vysávání. - Rozvětvení vstupu sání, možnost připojit k vysavači 2 4 hadice.

38 Příslušenství Sací hadice 38 Flexibilní PVC hadice pro standardní čištění. Polyuretanová hadice, průsvitná vystužená ocelovým vinutím. Ideální mix flexibility a tepelné odolnosti (130 C). Olejivzdorná hadice, odolná vůči poškození. Vhodná pro vysávání kovových odřezků v olejové lázni. Antistatická hadice, pro všechny aplikace v zónách s nebezpečním výbuchu. Ocelová hadice, maximální odolnost vůči žáru a poškození.

39 Využití Jak vybrat správný model? 39 Při výběru vysavače musí být zváženy následující body: Druh a množství vysávaných nečistot Velikost jednotlivých částic Pracovní cyklus kontinuální, nárazový Délka hadice, nezbytné příslušenství Prostředí ve kterém bude vysavač umístěn VYUŽITÍ DRUH A MNOŽSTVÍ VYSÁVANÉHO MATERIÁLU DÉLKA HADICE (m) MODEL SPECIÁLNÍ PŘÍSLUŠENSTVÍ Běžné čištění Voda, husté tekutiny, malá množství (méně než 200 l) 15 MTL 501 WD, MTL 802 WD, DM35 WD Jemný a suchý prach (chemický, farmaceutický, potravinářský průmysl, atd.) Malá množství velmi jemného prachu 7 MTL 352 DS Speciální filtry (Hepa, C, antistatic) pro jemný, nebo speciální prach Běžné čištění Standartní nečistoty (dřevo, kov, ) v malých množstvích (do 50 l) 10 DM35 SGA, DM40 SGA

40 Příslušenství Vyžaduje vaše aplikace nadstandartní kapacitu? Použijte separátor! 40 Delfin dodává celou řadu různých provedení separátorů: l v různých provedeních. - Víko použitelné na standartní 200 l sudy l s úpravou umožňující transport ještěrkou. Separátory s větší kapacitou jsou k dispozici na vyžádání.
