MULTI: POPIS KOMPONENT - komínový systém

Transkript

1 HU Komínová tvarovka HELUZ - U HUp Komínová tvarovka HELUZ - U s perlitem Jedná se o unikátní cihelnou tvarovku, která se po vypálení brousí na přesnou výšku 249 mm a spolu s 1 mm vrstvou lepicí malty dává celkový výškový modul 250 mm. Lepicí malta se nanáší na ložné i styčné (tj. pera a drážky) plochy. Tvarovky HU se používají při stavbě jedno-průduchového komínu, kde se přikládají vždy dvě k sobě. Vytvoří průduch komínu o vnějším rozměru 400 x 400 mm. V další vrstvě se pootočí o 90 stupňů a tím se dosáhne nutné převazby. V místě čistícího otvoru, nebo připojení sopouchu se musí ve tvarovkách před jejich osazením vyříznout otvor požadované velikosti. Komínová tvarovka s perlitem zlepšuje tepelně izolační vlastnosti komínového pláště, proto je vhodné ji používat v místech, kde komín prochází stropem nebo střechou. Rozměry: 400 x 200 x 249 mm Hmotnost tvarovky: 10,5 kg Pevnost v tlaku: 10 MPa Objemová : 600 kg.m -3 HT Spojovací komínová tvarovka HELUZ - T HTp Spojovací komínová tvarovka HELUZ - T s perlitem Má stejné vlastnosti jako komínová tvarovka HU, společně se používají při stavbě dvou a více průduchového tělesa. Dvou-průduchové komínové těleso má základní rozměr 400 x 800 mm a každý další celý průduch prodlouží těleso o 400 mm a poloviční průduch jej prodlouží o 200 mm. Počet průduchů je neomezený. Komínová tvarovka s perlitem zlepšuje tepelně izolační vlastnosti komínového pláště, proto je vhodné ji používat v místech, kde komín prochází stropem nebo střechou. Rozměry: 400 x 200 x 249 mm Hmotnost tvarovky: 9,5 kg Pevnost v tlaku: 10 MPa Objemová : 600 kg.m -3 HUS Komínová tvarovka HELUZ - S poloviční šachta HUSp Komínová tvarovka HELUZ - S s perlitem Má stejné vlastnosti jako komínová tvarovka HU. Používá se pro stavbu poloviční prázdné šachty, která může sloužit pro odvětrávání či rozvody TZB. Provazba mezi poloviční prázdnou šachtou a komínovým průduchem je zajištěna pomocí nerezových kotev. Vnější rozměr jeden a půl průduchového tělesa je 400 x 600 mm a každý další celý průduch prodlouží těleso o 400 mm a poloviční průduch jej prodlouží o 200 mm. Komínová tvarovka s perlitem zlepšuje tepelně izolační vlastnosti komínového pláště, proto je vhodné ji používat v místech, kde komín prochází stropem nebo střechou. Rozměry: 400 x 200 x 249 mm Hmotnost tvarovky: 10,5 kg Pevnost v tlaku: 10 MPa Objemová : 600 kg.m -3 1

2 H2 Ventilační tvarovka HELUZ - 2 dvojitá Má stejné vlastnosti jako komínová tvarovka HU. Používá se pro stavbu dvojité prázdné šachty, která může sloužit pro odvětrávání či rozvody TZB. Provazba mezi dvojitou prázdnou šachtou a komínovým průduchem je zajištěna pomocí nerezových kotev. Vnější rozměr jeden a půl průduchového tělesa je 400 x 600 mm, každý další celý průduch prodlouží těleso o 400 mm a poloviční průduch jej prodlouží o 200 mm. Rozměry: 400 x 200 x 249 mm Hmotnost tvarovky: 11,2 kg Pevnost v tlaku: 10 MPa Objemová : 600 g.m -3 HPD Podkladová deska Je vyrobena z prostého betonu. Umisťuje se na výšku čisté podlahy. Slouží k celkovému roznesení váhy komínového tělesa a po ideálním ustavení do roviny pro dobrou stavbu celého komína. Rozměry: 400 x 400 x 45 mm Hmotnost: 15,6 kg HPD 0,5 Podkladová deska - poloviční Je vyrobena z prostého betonu. Umisťuje se na výšku čisté podlahy. Slouží k celkovému roznesení váhy poloviční šachty komínového tělesa a po ideálním ustavení do roviny pro dobrou stavbu celé prázdné šachty. Rozměry: 400 x 200 x 45 mm Hmotnost: 7,8 kg 2

3 HWZ Komínová vložka - Multi Vložky jsou určeny pro odvod spalin od spotřebičů. Jsou opatřeny hrdlem, které předurčuje jejich správné stranové otočení. Vyrábějí se z kvalitní tenkostěnné keramiky, která se lisuje pod velkým tlakem a je vysoce odolná vůči agresivním spalinám, kyselému kondenzátu i korozi a je stálá i při extrémních výkyvech teplot. Vzájemně se spojují tmelem, který je dodáván spolu s vložkami. Pevnost v tlaku: 109,6 MN/m 2 Kyselinovzdornost: 0,5 % Odolnost proti vyhoření sazí: > C tloušťka stěny HWZ délka HWZ , HWZ ,8 HWZ ,3 HWJ Kondenzátní jímka - Multi Je vyrobena z keramiky, má stejné vlastnosti jako komínová vložka a pomocí dodávané vrapové hadice zajišťuje odvod kondenzátu z komínového tělesa do kanalizace, nebo neutralizační jímky. Zároveň nese veškeré komínové prvky a svou konstrukcí zaručuje jejich správné směrové osazení tak, aby kondenzát stékal jen po vnitřních stěnách vložek. HWJ délka 5,1 HWJ ,9 520 HWJ ,9 HWJ ,0 Ostatní vlastnosti stejné jako u komínové vložky. HWC Dvířková tvarovka - Multi Slouží k čištění vnitřních stěn komínových vložek komínového tělesa. Osazuje se do spodní části komínu a v případě potřeby i do oblasti půdního prostoru. Z vnější strany se na tvarovku osazují dvojitá komínová dvířka s jištěním proti samovolnému vypadnutí. Dvířková tvarovka je vyrobena ze stejného materiálu jako komínová vložka a má i stejné vlastnosti. HWC délka 5,0 HWC ,7 500 HWC ,8 HWC ,3 Ostatní vlastnosti stejné jako u komínové vložky. 9,1 3

4 HWK Připojení sopouchu 90 - Multi Používá se pro připojení spotřebiče do komínového tělesa. Při stavbě komínu se umisťuje do výšky, ve které má být napojen spotřebič. Připojení sopouchu je vyrobeno ze stejného materiálu jako komínová vložka a má i stejné vlastnosti. HWK délka 5,0 HWK ,7 500 HWK ,8 HWK ,3 HWS Připojení sopouchu 45 - Multi Používá se pro připojení spotřebiče do komínového tělesa. Při stavbě komínu se umisťuje do výšky, ve které má být napojen spotřebič. Připojení sopouchu je vyrobeno ze stejného materiálu jako komínová vložka a má i stejné vlastnosti. HWS délka 5,7 HWS ,6 500 HWS ,9 HWS ,9 HWKU Ústí sopouchu 90 Používá se pro připojení spotřebiče do komínového tělesa v případě dodatečného přidání připojení sopouchu, nebo v případě, kdy je nutné sopouch opravit. Ústí sopouchu je vyrobeno ze stejného materiálu jako komínová vložka a má i stejné vlastnosti. průměr HWKU HWKU HWKU HWKU ,0 4

5 HWU Těsnění sopouchu - Multi Používá se u komínového systému HELUZ MULTI pro plynná a kapalná paliva s teplotou spalin do 200 C a osazuje se na ústí sopouchu. Těsnění se skládá ze tří částí dvou plechových kroužků a gumové planžety. Při stavbě komínu se na obvod hrdla ústí sopouchu pomocí tmelu připevní kovový kroužek. Druhý kroužek a gumová planžeta se k sopouchu přilepí a stáhnou křídlovými matkami při nasazení kouřovodu od spotřebiče. HWU ,2 HWU ,2 HWU ,3 HWU ,4 HWN Čistící nástavec Používá se při stavbě komínového tělesa HELUZ MULTI na vnitřní začištění spojů komínových vložek. Jelikož spoje musí být dokonale hladké z vnější i vnitřní strany, je vhodné pro lepší přístup dovnitř vložek použít tento nástavec. HWN ,2 HWN ,3 HWN ,4 HWN ,4 HWR Tepelná izolace - Multi, Izostat Je vyrobena z minerálních vláken a opatřena výseky pro snadné obtočení kolem vložky. Vkládá se mezi cihelnou komínovou tvarovku a komínovou vložku, ke které se připevňuje pomocí stahovacích pásků. Zajišťuje výborné tepelně izolační vlastnosti komínu, což se vhodně projevuje při zatopení rychlejším zahřátím komínových vložek a urychlením správného tahu komínu. Zároveň umožňuje dilataci vložek. Objemová : 100 kg.m -3 pro průměr vložky HWR x 480 x 25 0,8 HWR x 480 x 25 0,8 HWR x 480 x 25 0,9 HWR x 475 x 25 1,0 5

6 HWB Čelní izolační deska - Multi, Izostat Vyrobena z minerálních vláken na povrchu pokrytých síťovinou. Pro snazší vyříznutí odpovídajícího průměru částečně perforovaná. Slouží k odizolování připojení sopouchu, aby nedošlo k jeho poškození vlivem vysokých teplot. Při stavbě komínu se v místě, kde se nachází připojení sopouchu, vyřízne otvor do cihelných komínových tvarovek, který se osadí čelní izolační deskou. Dodávána pro připojení sopouchu 45 a 90. Rozměry: 420 x 280 x 45 mm Objemová : 160 kg.m -3 HWB 45 - pro připojení sopouchu 45 stupňů - : 0,2 kg HWB 90 - pro připojení sopouchu 90 stupňů - : 0,3 kg HGW V Čelní deska pro přetlak - velká Je vyrobena z nerezové oceli a těsnění je zajištěno gumovou planžetou. Používá se u komínového systému HELUZ MULTI pro plynná a kapalná paliva s max. teplotou spalin 200 C. Osazuje se na ústí sopouchu. Při stavbě komínu se v místě, kde se nachází připojení sopouchu, vyřízne otvor do cihelných komínových tvarovek, který se osadí deskou. Rozměry: 330 x 320 mm Hmotnost: 1 kg HWD Komínová dvířka Umisťují se na komínové těleso v místě dvířkové tvarovky a slouží k čištění a provádění revizí komínu. Dovnitř dvířek na dvířkovou tvarovku se osadí kulatý kontrolní uzávěr. Na vnitřní stranu dvířek revizní technik nalepí revizní štítek s údaji o komínovém tělese. Do štítku se zaznamenávají veškeré provedené kontroly a revize. Rozměry: 340 x 300 mm Hmotnost: 1,8 kg HWA Kontrolní uzávěr 200 C - Multi Je vyroben z nerezivějící oceli, opatřen izolací a otočným pružinovým uzávěrem. Osazuje se dovnitř dvířek na dvířkovou tvarovku, kde zajišťuje její uzavření. Kontrolní uzávěr na 200 C se používá u spotřebičů na plynná a kapalná paliva. HWA x 160 x 40 0,5 HWA x 180 x 40 0,5 HWA x 180 x 40 0,5 HWA x 200 x 40 0,7 6

7 HWF Kontrolní uzávěr 600 C - Multi Osazuje se dovnitř dvířek na dvířkovou tvarovku. Díky perům se při uzavření dvířek čisticí otvor zcela utěsní. Používá se u spotřebičů na pevná paliva. HWF x 160 x 10 0,3 HWF x 180 x 10 0,4 HWF x 180 x 10 0,5 HWF x 200 x 10 0,5 HGM Větrací mřížka pod omítku Osazuje se do spodní části komínového tělesa (kde není tepelná izolace) na cihelné tvarovky, do kterých se ještě před jejich osazením vyřízl otvor pro větrací mřížku. Slouží k nasávání vzduchu pro zadní větrání. Na povrch komínového tělesa se připevňuje pomocí dodaných hmoždinek. Svou konstrukcí je přizpůsobena tak, aby se její okraje daly zaomítat. Rozměry: 150 x 200 mm Hmotnost: 0,4 kg HSP Stahovací pásek Slouží ke stažení a upevnění tepelné izolace ke komínovým vložkám, sopouchu i dvířkové tvarovce. Používají se vždy dva pásky k jedné komínové vložce. Jsou dodávány ke každé komínové sestavě zdarma. Délka: mm Hmotnost: 0,03 kg HOD Distanční objímka - univerzální Je vyrobena z nerezového plechu. Jejím úkolem je zajistit komínové vložky uprostřed komínového tělesa. Jednotlivé plechy se vsunou do všech čtyř otvorů v rozích komínových tvarovek a ohnou se ke komínové vložce. Osazují se každé 2 metry. Dodávána v sadě o čtyřech kusech. Hmotnost: 0,3 kg HSN Nanášecí souprava Obsahuje molitanový váleček a plastovou mřížku. Používá se na nanášení lepicí malty (HLM) na ložné a styčné (tj. pera a drážky) plochy komínových cihelných tvarovek. Váleček se namáčí v rozdělané lepicí maltě tak, aby se jí celý obalil. Poté se jím přejede lehce přes mřížku z důvodu zabránění nadměrnému ztékání lepicí malty po cihelných tvarovkách. Souprava je dodávána ke komínové sestavě zdarma. Hmotnost: 0,01 kg 7

8 HSS Spojovací sada Skládá se ze 4 ks hmoždinek a 4 kusů vrutů. Slouží k připevnění větrací mřížky a komínových venkovních dvířek (u systému na plynná i kapalná paliva i k připevnění čelní desky pro přetlak). Po zhotovení výřezů v cihelných tvarovkách se vyvrtají otvory pro hmoždinky a pomocí vrutů se poté přidělají dvířka i větrací mřížka (popř. čelní deska pro přetlak). Je dodávána ke komínové sestavě zdarma. Hmotnost: 0,02 kg HPH Pytlík na spojovací hmotu Pytlík naplníme do poloviny spárovací hmotou správné konzistence (v kašovitém stavu, ne řídkém). Ustřihneme jeden dolní roh a obsah vytlačujeme rovnoměrně do ploch přírub na komínových vnitřních tvarovkách (vložkách). Po nanesení je nutné plochy zarovnat mokrou houbičkou do roviny. Ke komínovému systému je dodáván zdarma. Rozměry: 200 x 300 mm Hmotnost: 0,01 kg HZV Zpevňovací výztuž Při nadstřešní části vyšší než 1,3 m je potřeba komínové těleso staticky ztužit. K tomuto účelu se použije zpevňovací výztuž. Do kotvících otvorů v komínové keramické tvarovce se uloží zaslepovací plíšky, které zabraňují protečení zálivkové hmoty do spodních vrstev. Plíšky se osazují minimálně 2 vrstvy pod kotvení komínu ke krovu. Po vystavění celkové výšky komínu se do každého kotvícího otvoru spustí zpevňovací výztuž. Kotvící otvor se zvlhčí patřičným množstvím vody a následně se vyplní řídkou betonovou směsí jemné zrnitosti. Zpevňovací výztuž se dodává v délkách 1,0 m. Její nastavování se provádí pomocí dodávaných převlečných matic. Délka: mm Hmotnost: 1,1 kg HTK Trámové kotvení Komínové těleso je nutné připevnit k nosné konstrukci krovu. Pro tento účel se použije trámové kotvení, které obsahuje čtyři L profily. Dva se připevní k trámům krovu tak, aby se dotýkaly komínového tělesa z obou stran. K těmto ukotveným profilům se opět co nejtěsněji ke komínovému tělesu kolmo přišroubují zbývající dva profily. Délka: mm Hmotnost: 6,2 kg HNK Kotva z korozivzdorné oceli Kotva z korozivzdorné oceli je tenký plechový pásek s perforací, který se používá u komínového tělesa s poloviční prázdnou šachtou nebo v jiném případě, kdy je nutné zachovat převazbu. Kotva se vkládá do každé třetí ložné spáry. Rozměr: 300 x 20 x 0,8 mm Hmotnost: 0,05 kg 8

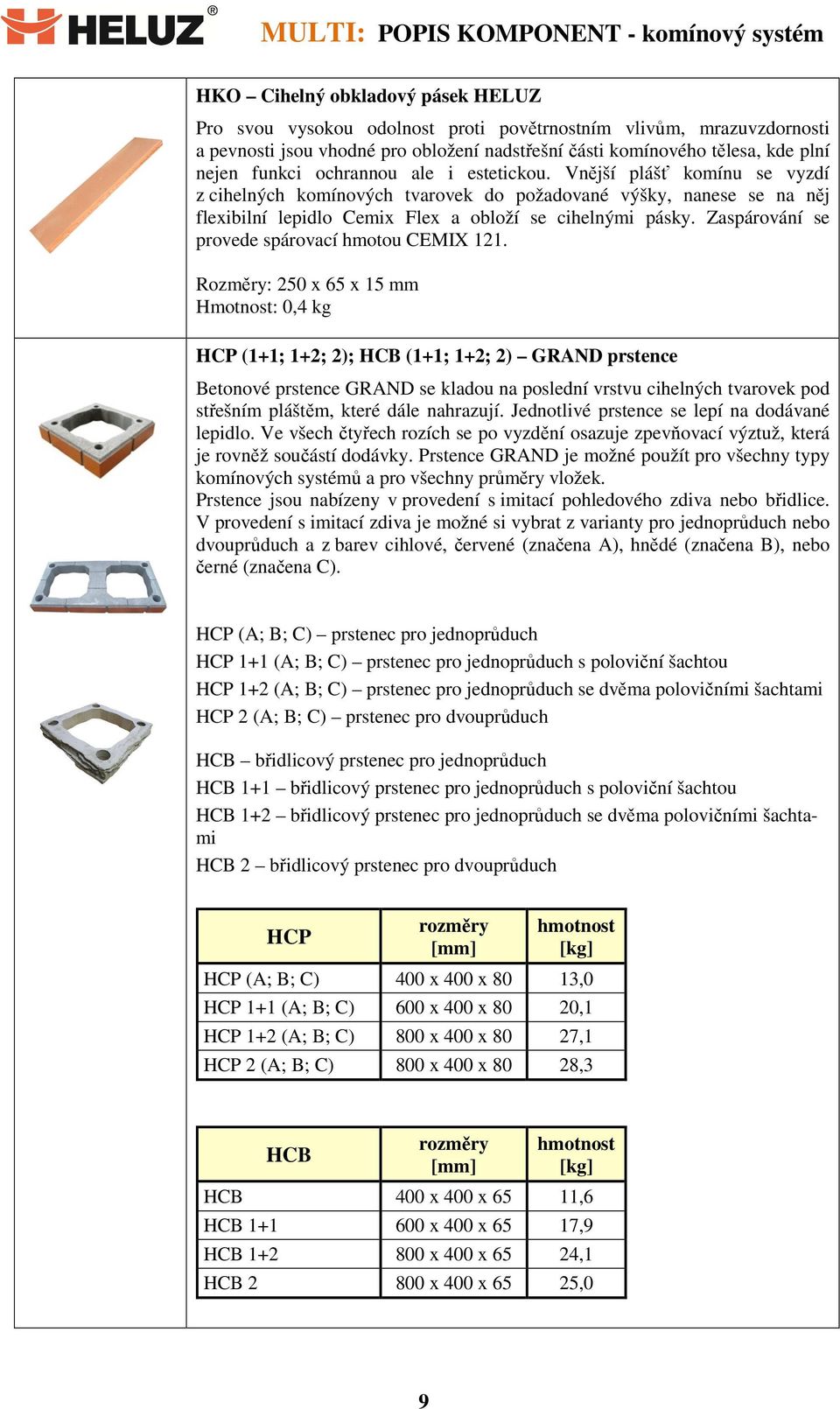

9 HKO Cihelný obkladový pásek HELUZ Pro svou vysokou odolnost proti povětrnostním vlivům, mrazuvzdornosti a pevnosti jsou vhodné pro obložení nadstřešní části komínového tělesa, kde plní nejen funkci ochrannou ale i estetickou. Vnější plášť komínu se vyzdí z cihelných komínových tvarovek do požadované výšky, nanese se na něj flexibilní lepidlo Cemix Flex a obloží se cihelnými pásky. Zaspárování se provede spárovací hmotou CEMIX 121. Rozměry: 250 x 65 x 15 mm Hmotnost: 0,4 kg HCP (1+1; 1+2; 2); HCB (1+1; 1+2; 2) GRAND prstence Betonové prstence GRAND se kladou na poslední vrstvu cihelných tvarovek pod střešním pláštěm, které dále nahrazují. Jednotlivé prstence se lepí na dodávané lepidlo. Ve všech čtyřech rozích se po vyzdění osazuje zpevňovací výztuž, která je rovněž součástí dodávky. Prstence GRAND je možné použít pro všechny typy komínových systémů a pro všechny průměry vložek. Prstence jsou nabízeny v provedení s imitací pohledového zdiva nebo břidlice. V provedení s imitací zdiva je možné si vybrat z varianty pro jednoprůduch nebo dvouprůduch a z barev cihlové, červené (značena A), hnědé (značena B), nebo černé (značena C). HCP (A; B; C) prstenec pro jednoprůduch HCP 1+1 (A; B; C) prstenec pro jednoprůduch s poloviční šachtou HCP 1+2 (A; B; C) prstenec pro jednoprůduch se dvěma polovičními šachtami HCP 2 (A; B; C) prstenec pro dvouprůduch HCB břidlicový prstenec pro jednoprůduch HCB 1+1 břidlicový prstenec pro jednoprůduch s poloviční šachtou HCB 1+2 břidlicový prstenec pro jednoprůduch se dvěma polovičními šachtami HCB 2 břidlicový prstenec pro dvouprůduch HCP HCP (A; B; C) 400 x 400 x 80 13,0 HCP 1+1 (A; B; C) 600 x 400 x 80 20,1 HCP 1+2 (A; B; C) 800 x 400 x 80 27,1 HCP 2 (A; B; C) 800 x 400 x 80 28,3 HCB HCB 400 x 400 x 65 11,6 HCB x 400 x 65 17,9 HCB x 400 x 65 24,1 HCB x 400 x 65 25,0 9

10 HDZ (2; 3; 4); HDS (1+2; 2; 2+2) Krycí deska Sklovláknobetonová krycí deska slouží k ukončení a zakrytí komínového tělesa, zajišťuje jeho správnou funkci a chrání jej před povětrnostními vlivy. Osazuje se na poslední keramickou komínovou tvarovku do lepicí malty. POZOR lepidlo nesmí zapadnout do provětrávacích kanálků. Svou konstrukcí zabraňuje zatékání vody do tělesa komínu a zároveň umožňuje jeho zadní odvětrávání. Pro její nízkou je manipulace s ní nenáročná. Sklovláknobetonová krycí deska je univerzální pro všechny typy a průměry vložek. Používá se pro úpravy nadstřešní části: - omítnutí nadstřešní části - cihelné obkladové pásky HELUZ - použití prstenců GRAND HDZ Krycí deska - jednoprůduch HDZ 2 Krycí deska - dvouprůduch HDZ 3 Krycí deska - tříprůduch HDZ 4 Krycí deska - čtyřprůduch HDZ HDZ 540 x 540 x 50 11,4 HDZ x 540 x 50 14,1 HDZ x 540 x 50 17,2 HDZ 4 20,5 HDS Krycí deska - jednoprůduch + poloviční šachta HDS 1+2 Krycí deska - jednoprůduch + 2 poloviční šachty HDS 2 Krycí deska - dvouprůduch + poloviční šachta HDS 2+2 Krycí deska - dvouprůduch + 2 poloviční šachty HDS HDS 735 x 540 x ,7 HDS x 540 x ,0 HDS x 540 x ,2 HDS x 540 x ,5 10

11 HDZB Krycí deska betonová Vyrobena z prostého betonu. Slouží k ukončení a zakrytí komínového tělesa, zajišťuje jeho správnou funkci a chrání jej před povětrnostními vlivy. Osazuje se na poslední keramickou komínovou tvarovku do lepicí malty. POZOR lepidlo nesmí zapadnout do provětrávacích kanálků. Svou konstrukcí zabraňuje zatékání vody do tělesa komínu a zároveň umožňuje jeho zadní odvětrávání. Betonová krycí deska je univerzální pro všechny typy a průměry vložek a vhodná pouze pro jednoprůduchový komín. Používá se pro úpravy nadstřešní části: - omítnutí nadstřešní části - cihelné obkladové pásky HELUZ - použití prstenců GRAND Rozměry: 540 x 540 x 50 mm Hmotnost: 27,0 kg HDZK-2; HDZK-4 Krycí deska keramická HDZK-2N; HDZK-4N Krycí deska - pro Napoleon Slouží k ukončení a zakrytí komínového tělesa, zajišťuje jeho správnou funkci a chrání jej před povětrnostními vlivy. Osazuje se na poslední keramickou komínovou tvarovku do lepicí malty. POZOR lepidlo nesmí zapadnout do provětrávacích kanálků. Svou konstrukcí zabraňuje zatékání vody do tělesa komínu a zároveň umožňuje jeho zadní odvětrávání. Keramická krycí deska je univerzální pro všechny typy a průměry vložek a vhodná pouze pro jednoprůduchový komín. Tuto desku nabízíme v barvě hnědé nebo pískové i ve speciální úpravě s provrtanými otvory pro použití s komínovou stříškou Napoleon. Používá se pro úpravy nadstřešní části: - omítnutí nadstřešní části - cihelné obkladové pásky HELUZ - použití prstenců GRAND Rozměry: 540 x 540 x 50 mm Hmotnost: 9,1 kg HDO Krycí deska pro obezdění Je určena pro ukončení komínových těles, která budou obezdívána cihlou. Osazuje se na poslední keramickou komínovou tvarovku do lepicí malty. POZOR lepidlo nesmí zapadnout do provětrávacích kanálků. Svou konstrukcí zabraňuje zatékání vody do tělesa komínu a zároveň umožňuje jeho zadní odvětrávání. Je univerzální pro všechny typy a průměry vložek. Používá se pro úpravy nadstřešní části: - obezdění lícovými cihlami HDO Krycí deska pro obezdění - jednoprůduch HDO 2 Krycí deska pro obezdění - dvouprůduch HDO 780 x 780 x 50 16,8 HDO x 780 x 50 25,3 11

12 HDK Krakorcová deska pro obezdění Je vyrobena z vyztuženého betonu. Umisťuje se do lepicí malty nanesené na poslední vrstvě cihelných komínových tvarovek osazených pod střešní konstrukcí. Poté se pokračuje s vyzdíváním komínu pomocí cihelných komínových tvarovek do požadované výšky. Na krakorcovou desku se nanese dostatečné množství malty a začne se s obezdíváním komínu pomocí lícových cihel. Používá se pro úpravy nadstřešní části: - obezdění lícovými cihlami HDK Krakorcová deska pro obezdění - jednoprůduch HDK 2 Krakorcová deska pro obezdění - dvouprůduch HDK 710 x 710 x 80 78,0 HDK x 555 x 80 54,5 HJPG Deska vyrovnávací Betonová deska s kruhovým vnitřním otvorem o průměru 300 mm. Slouží k roznesení zatížení od komína na větší plochu stropní konstrukce a k vyzvednutí komínové paty průběžné minimálně do úrovně čisté podlahy. pro průměr vložky HJPG HJPG HJPG HJPG x 500 x 50 25,0 HUL Komínový límec - litinový Komínový límec z šedé litiny a s polyuretanovým nátěrem černé barvy slouží pro zachování správné funkce komínového tělesa. Zajišťuje odvětrávání tělesa a zároveň zabraňuje zatékání vody do komína a zejména do izolace, která by tak ztratila své schopnosti. Osazuje se na poslední seříznutou keramickou vložku do spárovací hmoty. HUL výška HUL , HUL ,7 HUL ,3 7,1 12

13 HULB Komínový límec - betonový Komínový límec z prostého betonu šedé barvy slouží pro zachování správné funkce komínového tělesa. Zajišťuje odvětrávání tělesa a zároveň zabraňuje zatékání vody do komína, zejména do izolace, která by tak ztratila své schopnosti. Osazuje se na poslední seříznutou keramickou vložku do spárovací hmoty. HULB výška HULB , HULB ,9 HULB ,9 7,9 HULK Komínový límec - keramický Keramický komínový límec s glazurou hnědé nebo pískové barvy slouží pro zachování správné funkce komínového tělesa. Zajišťuje odvětrávání tělesa a zároveň zabraňuje zatékání vody do komína a zejména do izolace, která by tak ztratila své schopnosti. Osazuje se na poslední seříznutou keramickou vložku na spárovací hmotu. HULK 14-2 Komínový límec - keramický - hnědý HULK 14-4 Komínový límec - keramický - pískový HULK 16-2 Komínový límec - keramický - hnědý HULK 16-4 Komínový límec - keramický - pískový atd. HULK 14-2 HULK 14-4 HULK 16-2 HULK 16-4 HULK 18-2 HULK 18-4 HULK 20-2 HULK výška , , , ,1 13

14 HULN Komínový límec nasouvací Komínový límec z ušlechtilé nerezové oceli. Slouží pro zachování správné funkce komínového tělesa. Zajišťuje jeho odvětrávání a zabraňuje zatékání vody do komína, zejména do izolace, která by tak ztratila své schopnosti. Připevňuje se na poslední seříznutou komínovou vložku nasunutím. HULN HULN HULN HULN výška ,6 HUN Komínová stříška Napoleon - nerez HUNM Komínová stříška Napoleon - měď Vyrábí se z nerezového, nebo měděného plechu. Používá se společně s komínovým límcem. Zabraňuje pronikání dešťové vody a nečistot do komínového tělesa a zároveň plní i estetickou funkci, kdy svým vzhledem komín vhodně doplňuje. Připevňuje se na předvrtanou krycí desku, kterou procházejí závitové tyče. Stříška Napoleon se připevní k závitovým tyčím pomocí dodaných podložek a matic. Stříška Napoleon je stejná pro všechny průměry a druhy komínových průduchů. HUN Komínová stříška Napoleon - jednoprůduch - nerez HUN 2 Komínová stříška Napoleon - dvouprůduch - nerez HUN 3 Komínová stříška Napoleon - tříprůduch - nerez HUN HUN 450 x 630 x 630 5,3 HUN x 630 x ,4 HUN x 630 x ,5 HUNM Komínová stříška Napoleon - jednoprůduch - měď HUNM 2 Komínová stříška Napoleon - dvouprůduch - měď HUNM 3 Komínová stříška Napoleon - tříprůduch - měď HUNM HUNM 450 x 630 x 630 8,1 HUNM x 630 x ,2 HUNM x 630 x ,3 14

15 HUK Komínový klobouk Klobouk tvoří komínový límec a stříška, která zabraňuje pronikání dešťové vody a nečistot do komínového tělesa. Klobouk zajišťuje odvětrávání tělesa a zároveň zabraňuje zatékání vody do komína a to zejména do izolace, která by tak ztratila své tepelně izolační schopnosti. Připevňuje se na poslední seříznutou keramickou vložku pomocí spárovací hmoty. Vyrábí se z šedé litiny a je opatřen černým polyuretanovým nátěrem. HUK výška 14,7 HUK , HUK ,2 HUK ,6 HUKN Nasouvací límec se stříškou Tvořen komínovým límcem a stříškou zabraňující pronikání dešťové vody a nečistot do komínového tělesa. Je vyroben z ušlechtilé nerezové oceli, zajišťuje odvětrávání tělesa a zabraňuje zatékání vody do komína, zejména do izolace, která by tak ztratila své tepelně izolační schopnosti. Osazuje se na poslední seříznutou komínovou vložku nasunutím. HUKN výška HUKN , HUKN ,7 HUKN ,9 0,5 HUH Hlavice prázdné šachty Je vyrobena z hliníkového plechu opatřeného černým nátěrem. Připevňuje se ke krycí desce pomocí ohebných příchytek ještě před konečným osazením krycí desky do lepicí malty na komínové těleso. Hlavice zabraňuje pronikání dešťové vody, sněhu a nečistot do prázdné větrací (instalační) šachty. Rozměry: - průměr: 315 mm - výška: 230 mm Hmotnost: 0,55 kg 15

16 HWEB Komínová pata průběžná Vyrobena z betonu. Umisťuje se na vyrovnávací desku osazenou na nosné stropní konstrukci, umožňuje prostup nerezového nástavce stropní konstrukcí a napojení kouřovodu spotřebiče. HWEB ,0 HWEB ,2 400 x 400 x 165 HWEB ,2 HWEB ,1 HWEC Přechod přímého kouřovodu nerez Multi, Izostat Přechod přímého kouřovodu je vyroben z nerezového plechu a umisťuje se do průchozí komínové paty. Používá se v případě, kdy nelze spotřebič do komínového tělesa napojit přímo, ale je nutné jej napojit pod průchodem stropní konstrukcí. HWEC délka 2,4 HWEC ,6 600 HWEC ,9 HWEC ,1 HWE Komínový nástavec nerez HWH Komínový nástavec s hlavou nerez Komínový nástavec se používá v případě, kdy je potřeba prodloužit nové nebo stávající komínové těleso, nebo pokud je zděná nadstřešní část komínu příliš dlouhá. Nástavec je vyroben z dvojitého leštěného nerezového plechu o tloušťce 0,5 mm, vnitřní vložka tloušťky 1 mm je vhodná i pro spotřebiče na pevná paliva. Mezi plášť a vložku je umístěna tepelná izolace. Jeho spodní (připevňovací) část zároveň tvoří krycí deska, která je pevně spojena s komínovým tělesem a umožňuje zadní odvětrávání i přisávání vzduchu ke spotřebiči. Komínový nástavec je dodáván v sadách o průměrech 140, 160, 180 a 200 mm, ve variantě s hlavou i bez hlavy. Jednotlivé díly je možné zakoupit i samostatně. Nabízené délky: 0,53 m; 0,78 m; 0,98 m; 1,23 m; 1,48 m; 1,73 m; 1,93 m; 2,18 m a 2,43 m. Maximální délka nástavce použitelného bez nutnosti ukotvení činí 2,43 m. 16

17 HXV Vynášecí díl HELUZ Vyroben z leštěného nerezového plechu uvnitř opatřeného tepelnou izolací. Připevňuje se na poslední řadu cihelných komínových tvarovek, které jsou zpevněny závitovými tyčemi. Ty se seříznou na délku potřebnou k projití skrz vynášecí díl. Ten se k nim připevní pomocí matic až po vytvrdnutí zálivkové hmoty. Na tento díl se osazují další komponenty nerezového nástavce. HXV HXV ,5 450 x 450 x 330 HXV ,6 HXV ,7 HXD Komínový díl Vyroben z dvojitého leštěného nerezového plechu uvnitř opatřeného tepelnou izolací. Na komínové těleso se osazuje tak, aby část s menším množstvím tepelné izolace směřovala dolů. Spoje mezi jednotlivými díly se vždy opatřují sponou (HXF). Maximální délka nástavce použitelného bez nutnosti ukotvení činí 2,43 m. délka 5,4 HXD 14/ ,0 HXD 14/ ,6 HXD 14/ ,7 HXD 16/ ,3 HXD 16/ ,1 HXD 16/ ,8 HXD 18/ ,6 HXD 18/ ,6 HXD 18/ ,9 HXD 20/ ,9 HXD 20/ ,1 HXD 20/ ,9 HXF Spona Vyrobena z leštěného nerezového plechu. Osazuje se na jednotlivé spoje nerezových komínových dílů (HXD, HXV). Dotahuje se maticemi a slouží k utěsnění jednotlivých spojů. průměr HXF HXF HXF HXF výška 50 0,2 17

18 HXG Koncový díl HXGM Koncový díl s Meidingerovou hlavou Vyroben z leštěného nerezového plechu uvnitř opatřeného tepelnou izolací. Jedná se o poslední díl komínového nástavce. Spoj mezi komínovým (nerezovým) dílem nástavce a koncovým dílem musí být opět opatřen sponou HXF. HXG délka HXG ,6 HXG ,1 HXG ,6 HXG ,1 HXGM délka HXGM ,8 HXGM ,3 HXGM ,8 HXGM ,3 HXZ Zemnící objímka Vyrobena z nerezového plechu. Umisťuje se na komínový nástavec. Slouží k vedení hromosvodu a správnému uzemnění nástavce. průměr HXZ HXZ HXZ HXZ výška 70 0,3 HXS Sanační díl HELUZ Profi Vyroben z nerezového plechu. Použije si při opravách špatného stavu nadstřešní části komínu. Starý komín se rozebere až na neporušenou část komínu. Na ni se osadí sanační díl HELUZ Profi, který napojí stávající (čtvercový, kruhový) jednovrstvý komínový průduch do nového třívrstvého průduchu (kruhového). průměr HXS HXS délka 435 7,0 18

19 HRKM Redukce komín/kouřovod - Multi Vyrobena z nerezového materiálu odolného vysokým teplotám. Slouží k bezproblémovému spojení komínových vložek a kouřovodu. Dotěsnění redukce zajišťuje těsnící provazec vyrobený z nehořlavého materiálu. Provazec zůstává pružný i při vysokých teplotách a tím umožňuje sopouchu objemové změny způsobené teplotním namáháním. Hmotnost: 0,6-0,8 kg průměr komínové vložky průměr kouřovodu , 130, 140, 150, , 130, 140, 150, 160, 170, , 130, 140, 150, 160, 170, 180, 190, 200 HWP Přímý kouřovod Multi Použijeme ho, nelze-li napojit spotřebič do běžného komínového tělesa. Tvoří jej průchozí komínová pata a nerezový nástavec s těsnícím provazcem. Průchozí komínová pata se umisťuje na vyrovnávací desku osazenou na nosné stropní konstrukci, umožňuje prostup nerezového nástavce stropní konstrukcí a napojení kouřovodu od spotřebiče. Zároveň nese všechny prvky komínového tělesa a zajišťuje jeho zadní větrání. Jeho výšku určuje norma v závislosti na typu připojeného spotřebiče. HWP ,4 HWP ,6 HWP ,0 HWP ,1 HLM Lepící malta 1 kg Speciální malta pro lepení cihelných komínových tvarovek. Malta se připravuje podle návodu na obalu. Na tvarovky se nanáší pomocí nanášecí soupravy obsahující váleček a mřížku. Nanáší se na plochy ložné i styčné (tj. na pera a drážky). Přebytečná malta se po osazení tvarovek otře houbičkou. Hmotnost balení: 1 kg HWM Spárovací hmota 1,5 kg Multi Používá se pro lepení komínových vložek. Nanese se na spoj spodní vložky a po osazení horní vložky se přebytečná hmota otře houbičkou, aby vzniklý spoj byl hladký. Pro správnou funkci komínu je nutné dbát na to, aby hmota byla nanesena po celém obvodu vložky a spoj tak byl vzduchotěsný. Spárovací hmota má své speciální složení, které odolává vysokým teplotám. Proto v žádném případě tuto hmotu nenahrazujte jinou. Hmotnost balení: 1,5 kg 19

20 HWX Žáruvzdorný silikon SILIRUB Používá se pro lepení komínových vložek u spotřebičů na plynná a kapalná paliva s teplotou spalin do 200 C. Nanese se po celém obvodu spoje spodní vložky a po osazení horní vložky se přebytečná hmota otře zvenku i zevnitř (např. houbičkou). Tuba je určena pro použití v dávkovací pistoli. Hmotnost tuby: 0,5 kg HPX Pistole na SILIRUB Dávkovací pistoli používáme při nanášení žáruvzdorného silikonu. Středovou tyčku vysuneme do horní úvratě, vložíme tubu se silikonem a pak mačkáním páčky dávkujeme silikon. Dodává se ke komínovým sestavám pro plynná nebo kapalná paliva zdarma. Hmotnost: 0,4 kg HCL Spojovací hmota GRAND Hmota je určena k montáži prstenců GRAND, které jsou vyrobeny z lehčeného betonu. Proto je její složení odlišné od lepicí malty HLM. Spojovací hmota se nanáší na čistý povrch v takovém množství, aby při položení dalšího prstence nedocházelo k jejímu vytlačování dovnitř nebo vně komínového tělesa. Přebytečnou hmotu je potřeba z jednotlivých spár otřít. Hmotnost balení: 5 kg HKH Spárovací hmota CEMIX 121 Cementová ruční malta pro spárování lícového zdiva u nadstřešní části komínového tělesa. Spárovací hmota se rozmíchá s vodou v předepsaném poměru a použije se na spárování lícového obkladového zdiva podle postupu stanoveného výrobcem. Upravený povrch zatvrdlé hmoty ve spárách má jemnozrnnou strukturu. Hmotnost balení: 25 kg HKL Flexibilní lepidlo CEMIX 045/Flex Vysoce flexibilní cementové lepidlo pro lepení lícových obkladových cihel na nadstřešní část komínového tělesa. Lepidlo se rozmíchá s vodou v předepsaném poměru a nanáší se na komínový plášť podle postupu určeného výrobcem. Lepidlo je možné též nanášet přímo na lícové obkladové cihly. Hmotnost balení: 5 kg HCZ Zálivková hmota Cementová ruční malta je určená pro zalévání zpevňovací výztuže umístěné ve všech čtyřech otvorech v rozích cihelných komínových tvarovek a prstenců GRAND. Zálivkovou hmotu a výztuž používáme v případě, kdy nadstřešní část komínového tělesa je vyšší než 1,3 m, nebo je postavena z prstenců GRAND. Po dosažení výšky, v níž se začne výztuž umisťovat, se položí do otvorů v rozích komínových tvarovek zaslepovací plíšky, které brání pronikání hmoty do spodních vrstev. Poté se pokračuje ve stavbě komínového tělesa. Po osazení dalších dvou vrstev cihelných tvarovek se umístí zpevňovací výztuž do rohů v obvodu tvarovek, otvory se zvlhčí vodou a zalijí zálivkovou hmotou. Hmotnost balení: 10 kg 20
