CIHELNÉ KOMÍNY PRO NULOVÉ DOMY

Transkript

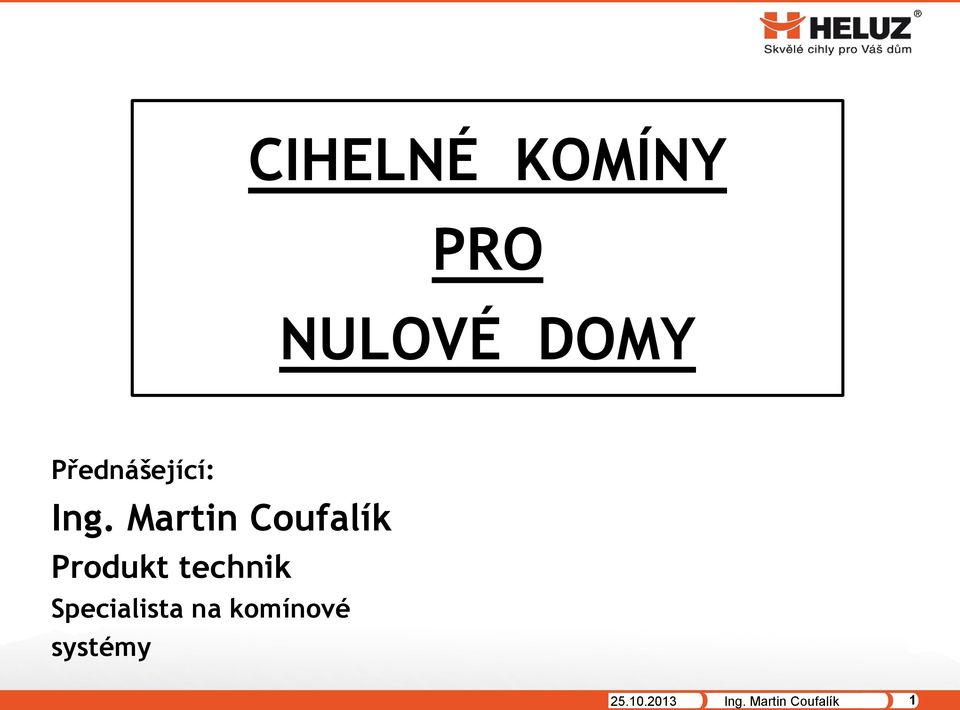

1 CIHELNÉ KOMÍNY PRO NULOVÉ DOMY Přednášející: Ing. Martin Coufalík Produkt technik Specialista na komínové systémy Ing. Martin Coufalík 1

2 KOMÍN V NULOVÉM DOMĚ: či MÍT? či NEMÍT? Ing. Martin Coufalík 2

3 MÍT ČI NEMÍT??? NE - vyzařuje sálavé teplo do interiéru - nasávaný vzduch ochlazuje interiér - netěsnost - mnoho technických detailů - komín v pasivních a nulových domech být nemá ANO - pohoda bydlení plápolání ohně, praskání dřeva - nezávislost - výpadek proudu, plynu, elektroniky - komín je pojistkou do budoucna těžce se staví nový Ing. Martin Coufalík 3

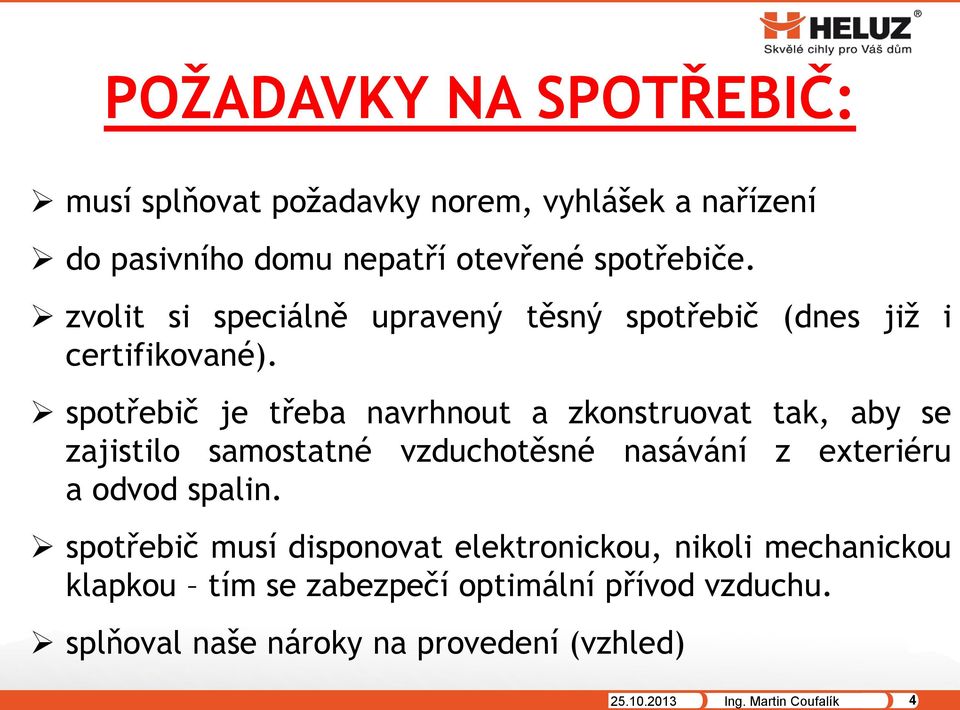

4 POŢADAVKY NA SPOTŘEBIČ: musí splňovat požadavky norem, vyhlášek a nařízení do pasivního domu nepatří otevřené spotřebiče. zvolit si speciálně upravený těsný spotřebič (dnes již i certifikované). spotřebič je třeba navrhnout a zkonstruovat tak, aby se zajistilo samostatné vzduchotěsné nasávání z exteriéru a odvod spalin. spotřebič musí disponovat elektronickou, nikoli mechanickou klapkou tím se zabezpečí optimální přívod vzduchu. splňoval naše nároky na provedení (vzhled) Ing. Martin Coufalík 4

5 JAK SPRÁVNĚ VYBRAT co od topidla očekáváme vytápění - pohled do ohně - ohřev vody jaké máme další zdroje tepla jak často jsem ochoten přikládat jak často budu topidlo používat - denně, o víkendech, občas jaká je pod topidlem skladba a nosnost podlahy jak velký prostor chci vytápět výpočet tepelných ztrát co se mi líbí Ing. Martin Coufalík 5

6 VÝVOJ TEPELNÝCH SPOTŘEBIČŮ jmenovitý tepelný výkon datum uvedení spotřebiče do provozu [kw] do do od až % 69 % 70 % 20 až % 71 % 72 % větší % 73 % 74 % Platné limitní účinnosti spalování pro spotřebiče spalující tuhá paliva pro uvedený výkonový rozsah (ČSN po změně Z8) Zákon 201/2012 Sb. o ochraně ovzduší Pro již provozované zdroje (kotle a lokální topeniště pro připojení na teplovodní soustavu ústředního vytápění), o celkovém příkonu od 10 do 300 kw a veškeré nově instalované zdroje o příkonu do 300 kw je provozovatel povinen provádět jednou za dva kalendářní roky kontrolu technického stavu a provozu spalovacího zařízení prostřednictvím osoby, proškolené výrobcem zařízení (odborně způsobilá osoba) První kontrolu musí provozovatel zajistit nejpozději do (20.000,- Kč) Od září 2022 bude možné provozovat pouze taková zařízení (nejen kotle, ale i lokální topeniště pro připojení na teplovodní soustavu ústředního vytápění o celkovém příkonu od 10 do 300 kw), která splňují stanovené požadavky (staré, dnes používané zařízení by neměly být po tomto termínu používány). Pokud provozovatel nedodrží přípustnou tmavost kouře, nebo spaluje hnědé energetické uhlí, lignit, uhelné kaly nebo proplástky pokuta až ,- Kč Ing. Martin Coufalík 6

7 DALŠÍ VÝVOJ SPOTŘEBIČŮ Ing. Martin Coufalík 7

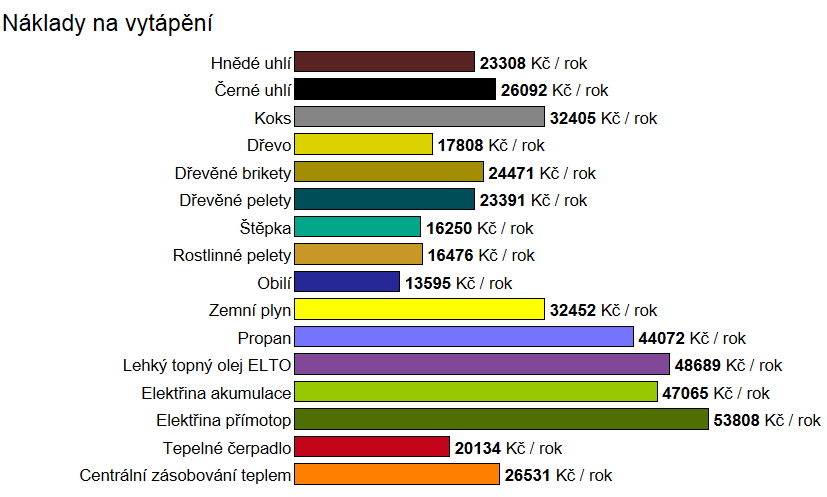

8 ČÍM TOPIT? Ing. Martin Coufalík 8

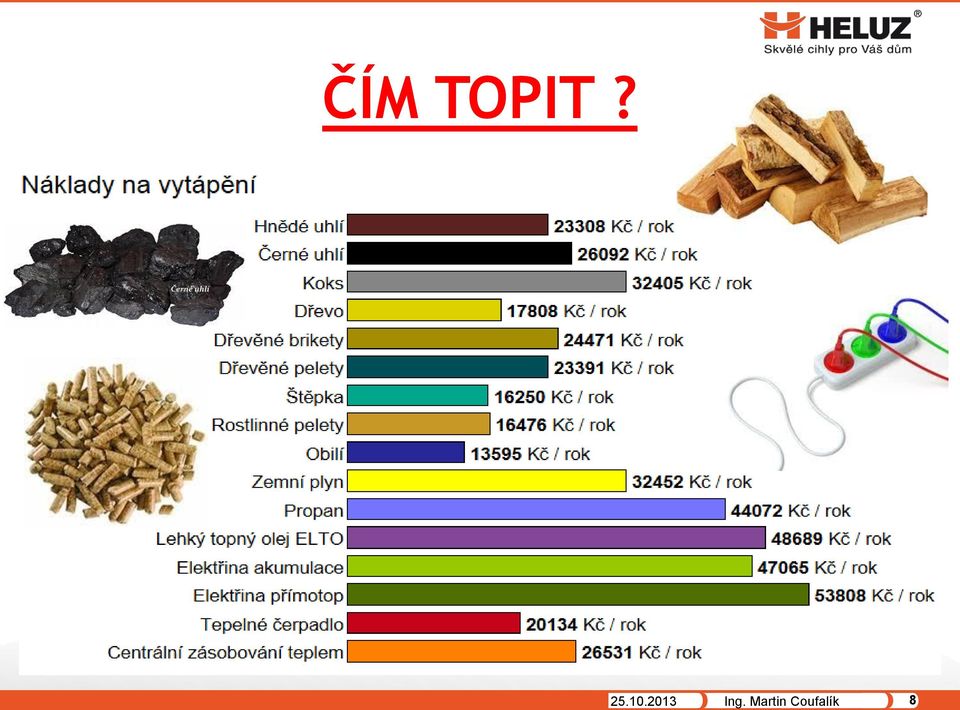

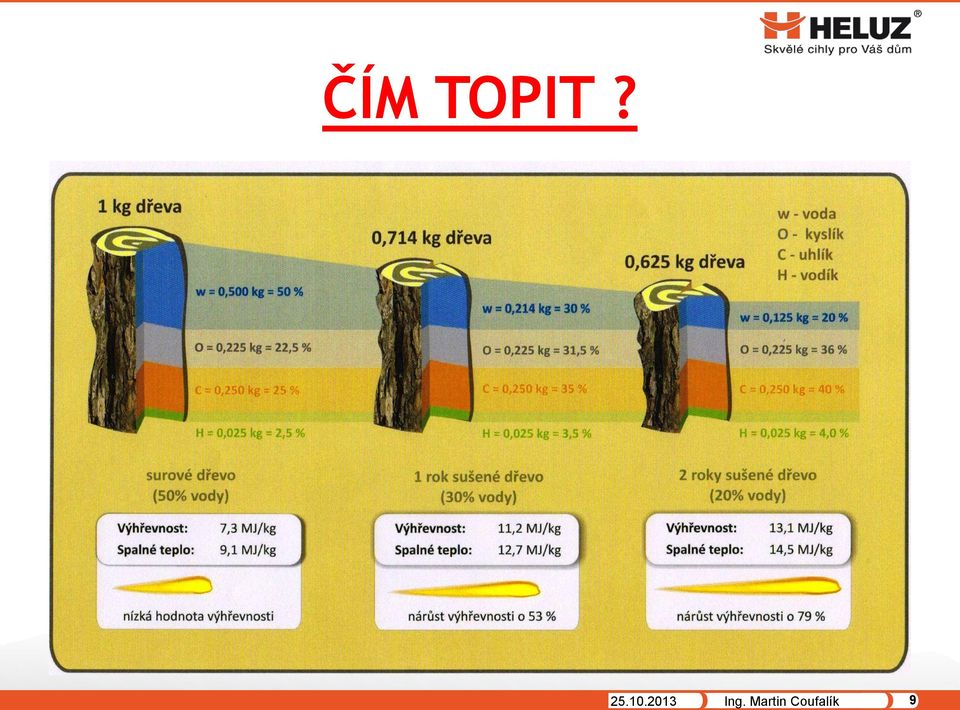

9 ČÍM TOPIT? Ing. Martin Coufalík 9

10 KOMÍN V NULOVÉM DOMĚ: Ing. Martin Coufalík 10

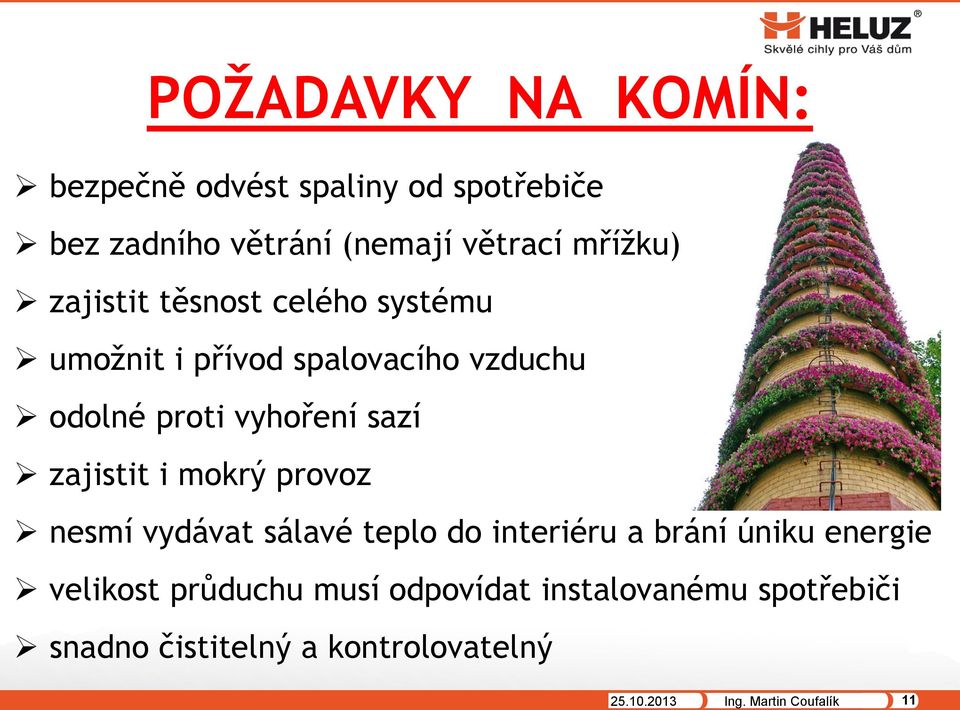

11 POŢADAVKY NA KOMÍN: bezpečně odvést spaliny od spotřebiče bez zadního větrání (nemají větrací mřížku) zajistit těsnost celého systému umožnit i přívod spalovacího vzduchu odolné proti vyhoření sazí zajistit i mokrý provoz nesmí vydávat sálavé teplo do interiéru a brání úniku energie velikost průduchu musí odpovídat instalovanému spotřebiči snadno čistitelný a kontrolovatelný Ing. Martin Coufalík 11

12 KOMÍNOVÉ NORMY ČSN EN 1443 Komíny všeobecné poţadavky ČSN Komíny a kouřovody navrhování, provádění a připojování spotřebičů paliv stavba nebo montáţ spalinové cesty můţe být zahájena aţ po zpracování nezbytné projektové dokumentace (pro pasivní a nulové domy platí dvojnásob) Ing. Martin Coufalík 12

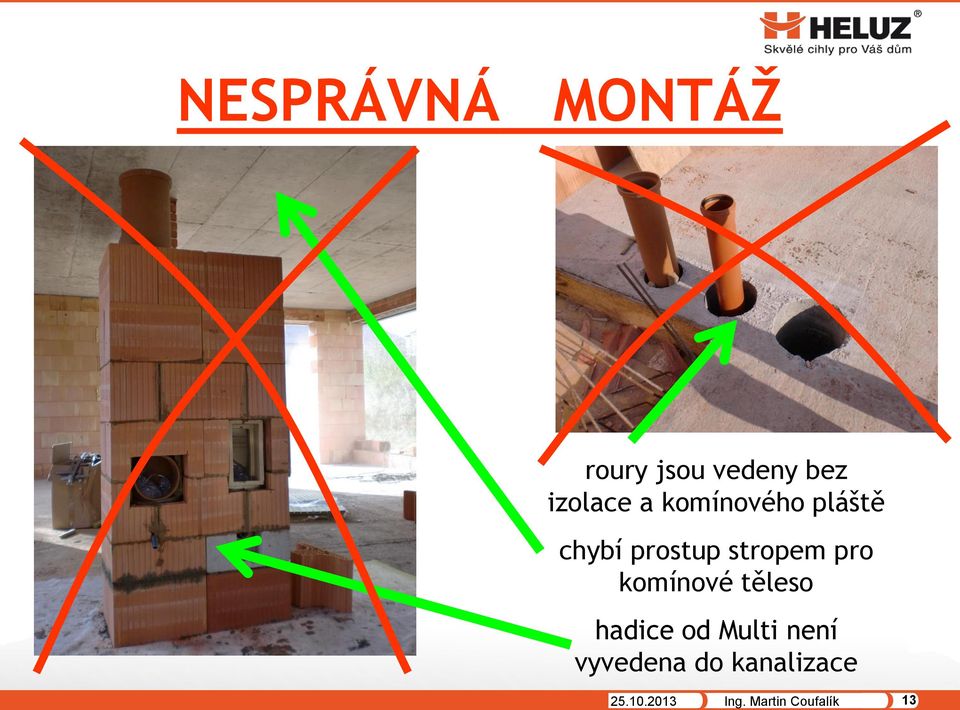

13 NESPRÁVNÁ MONTÁŢ roury jsou vedeny bez izolace a komínového pláště chybí prostup stropem pro komínové těleso hadice od Multi není vyvedena do kanalizace Ing. Martin Coufalík 13

14 KOMÍNOVÉ ZKOUŠKY zkušební institut v Dachau a Linzi - zkouška na Požární odolnost komína z vnějšku ven Požární zkušebna PAVUS provozní zkouška vyhoření sazí Ing. Martin Coufalík 14

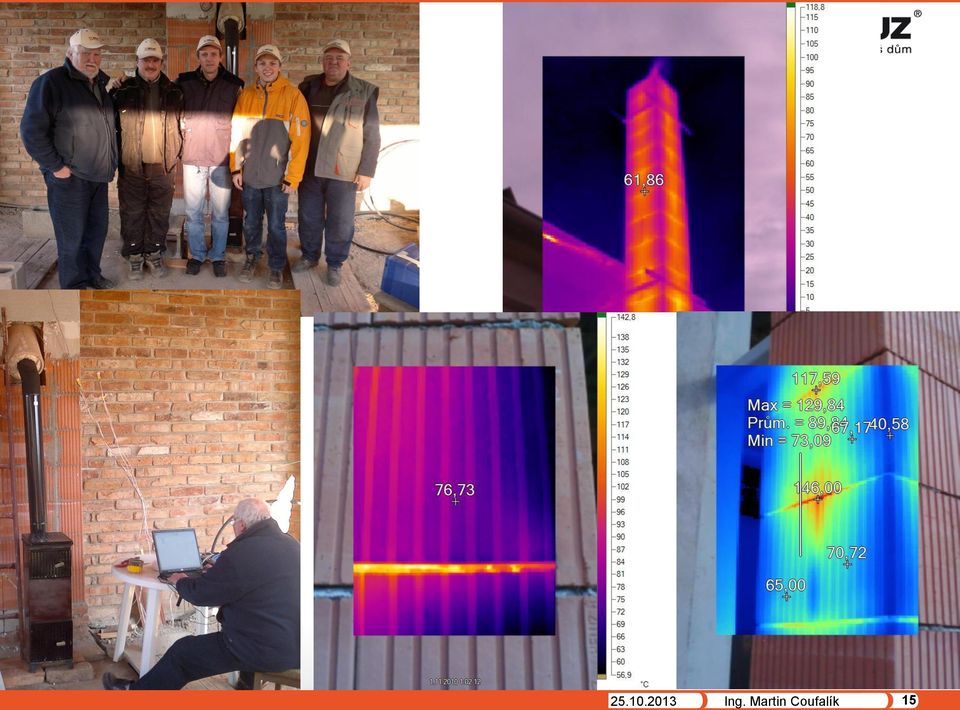

15 Ing. Martin Coufalík 15

16 KOMÍNOVÉ SYSTÉMY PRO NULOVÉ DOMY Komíny pro běţné pouţití KLASIK IZOSTAT MINI PLAST Komíny pro nulové domy IZOSTAT DUO PASIV PLYN PASIV Ing. Martin Coufalík 16

17 KERAMICKÁ BROUŠENÁ TVAROVKA tepelná izolace integrovaná do obvodové konstrukce komína vylepšené tepelněizolační vlastnosti výška broušené tvarovky 250 mm vnější rozměr komína 400 x 400 mm s poloviční šachtou 400 x 600 mm Ing. Martin Coufalík 17

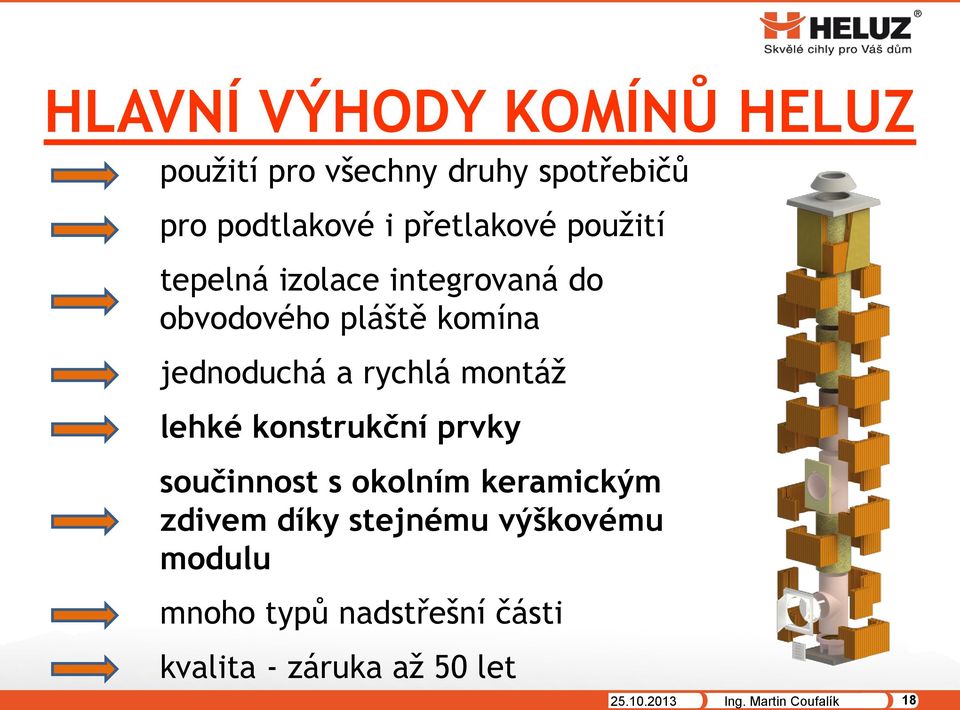

18 HLAVNÍ VÝHODY KOMÍNŮ HELUZ použití pro všechny druhy spotřebičů pro podtlakové i přetlakové použití tepelná izolace integrovaná do obvodového pláště komína jednoduchá a rychlá montáž lehké konstrukční prvky součinnost s okolním keramickým zdivem díky stejnému výškovému modulu mnoho typů nadstřešní části kvalita - záruka až 50 let Ing. Martin Coufalík 18

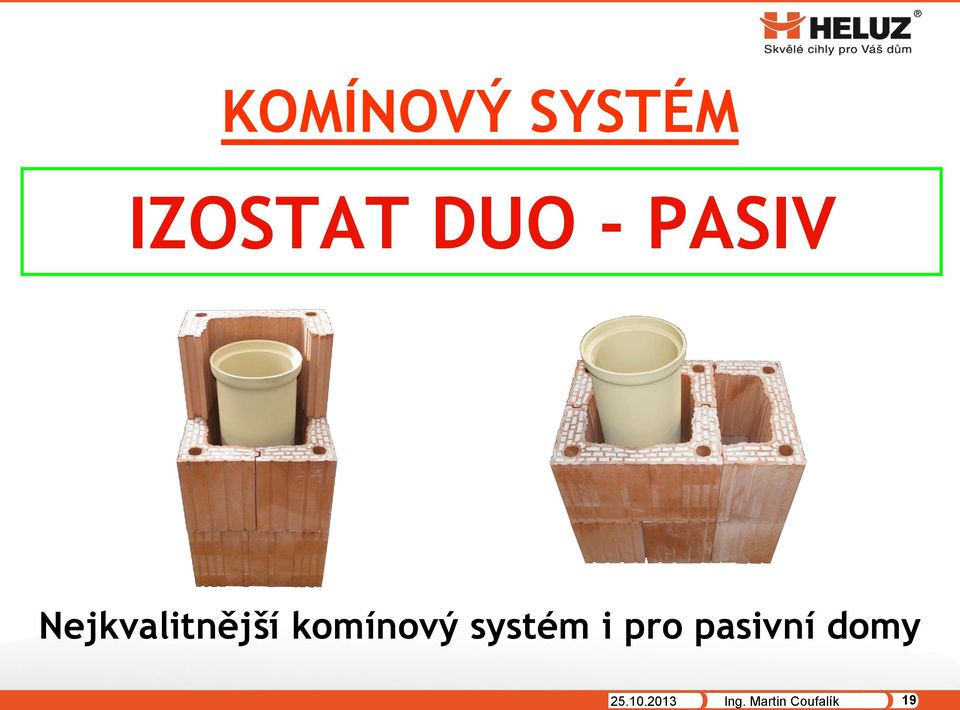

19 KOMÍNOVÝ SYSTÉM IZOSTAT DUO - PASIV Nejkvalitnější komínový systém i pro pasivní domy Ing. Martin Coufalík 19

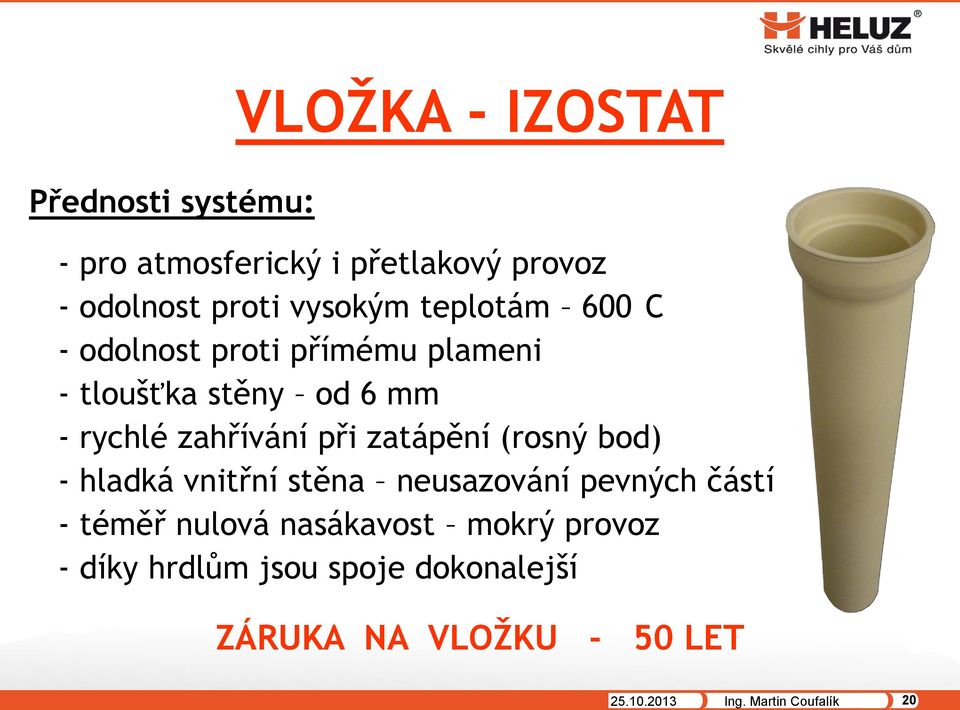

20 VLOŢKA - IZOSTAT Přednosti systému: - pro atmosferický i přetlakový provoz - odolnost proti vysokým teplotám 600 C - odolnost proti přímému plameni - tloušťka stěny od 6 mm - rychlé zahřívání při zatápění (rosný bod) - hladká vnitřní stěna neusazování pevných částí - téměř nulová nasákavost mokrý provoz - díky hrdlům jsou spoje dokonalejší ZÁRUKA NA VLOŢKU - 50 LET Ing. Martin Coufalík 20

21 OZNAČENÍ SYSTÉMŮ IZOSTAT Označení PW3G PLYN P - pro přetlakový provoz W - pro mokrý provoz 3 - pro všechny druhy paliv G - odolný proti vyhoření sazí Ing. Martin Coufalík 21

22 POROVNÁNÍ VNITŘNÍ STRUKTURY IZOSTAT ŠAMOT Zvětšeno 200 x Ing. Martin Coufalík 22

23 ZKOUŠKA PROPUSTNOSTI IZOSTAT ŠAMOT Ing. Martin Coufalík 23

24 VÝHODY SYSTÉMU IZOSTAT - DUO 3 x PROVOZ s novou unikátní cihelnou komínovou tvarovkou nepotřebujete tepelnou izolaci ani při vysokých teplotách. Povrchová teplota komína max. 47 C vložky odolné vůči kyselinám, vlhkosti, korozi, vysokým teplotám i přímému plameni. čištění komínu je díky téměř nulovému usazování sazí hračka 3 x VÝSTAVBA A NÁKLADY komínový systém s tenkostěnnou keramickou vložkou za cenu šamotového! bez tepelné izolace je výstavba komínu ještě rychlejší, snažší a levnější záruka na vložku - 50 let. 3 x BEZPEČNOST díky nové izolační komínové tvarovce dosahuje komín nižší povrchové teploty dokonale hladké stěny komínových vložek brání usazování sazí hrdlové ukončení vložek zajišťuje pevné a bezpečné spojení Ing. Martin Coufalík 24

25 KOMÍNOVÝ SYSTÉM PLYN - PASIV Nejlevnější komínový systém pro plynná paliva Ing. Martin Coufalík 25

26 PLYN PASIV komínový systém s plastovou vložkou pro atmosferický i přetlakový provoz možnost přisávání vzduchu jedním tělesem maximální vstupní teplota spalin do 120 C pro plynná a kapalná paliva Ing. Martin Coufalík 26

27 PLASTOVÁ VLOŢKA Přednosti: - odolnost proti agresivním kondenzátům - vhodná pro kondenzační spotřebiče - nulová nasákavost mokrý provoz - dokonalé spojení vložek díky hrdlům - snadné zkracování vložek - průměry: 80, 110, 125 a 160 mm ZÁRUKA - 15 LET Ing. Martin Coufalík 27

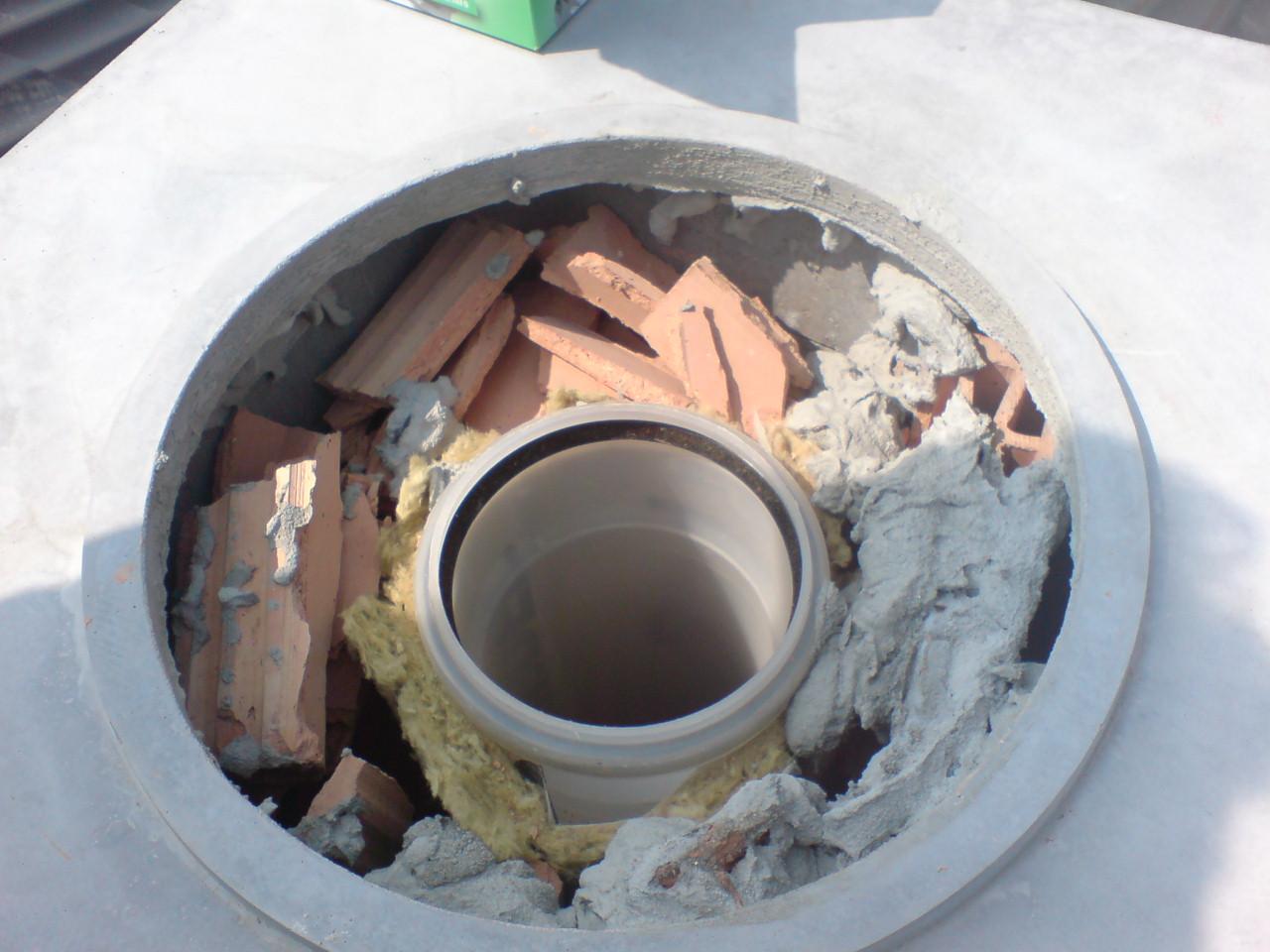

28 NESPRÁVNÁ MONTÁŢ montáž provedená přesně podle návodu - obsypat vším co je po ruce Ing. Martin Coufalík 28

29 KRITICKÁ MÍSTA prostup střechou prostup stropem připojení spotřebiče přisávání vzduchu komínová dvířka Ing. Martin Coufalík 29

30 ŘEŠENÍ DETAILŮ detail prostupu komína střešní konstrukcí Ing. Martin Coufalík 30

31 ŘEŠENÍ DETAILŮ detail prostupu komína stropní konstrukcí Ing. Martin Coufalík 31

32 ŘEŠENÍ DETAILŮ detail připevnění komínových dvířek Ing. Martin Coufalík 32

33 DALŠÍ KOMÍNOVÉ SYSTÉMY pro běţné pouţití Ing. Martin Coufalík 33

34 KOMÍNOVÝ SYSTÉM EI 120 IZOSTAT DOPORUČUJEME Nejkvalitnější komínová vložka s 50 letou zárukou pro atmosferický i přetlakový provoz C pro spotřebiče pracující v trvale mokrém provozu pro všechny druhy paliv a všechny typy spotřebičů systém s tepelnou izolací Ing. Martin Coufalík 34

35 KOMÍNOVÝ SYSTÉM EI 90 IZOSTAT DUO NOVINKA DOPORUČUJEME pro atmosferický provoz C pro spotřebiče pracující v trvale mokrém provozu pro všechny druhy paliv a všechny typy spotřebičů bez tepelné izolace (vylepšená komínová tvarovka) Ing. Martin Coufalík 35

36 KOMÍNOVÝ SYSTÉM EI 90 KLASIK Klasický komínový systém nejprodávanější systémový komín se šamotovou vložkou pro atmosferický i přetlakový provoz do 600 C pro všechny druhy paliv Ing. Martin Coufalík 36

37 KOMÍNOVÝ SYSTÉM MINI PLAST Nejlevnější komínový systém Ing. Martin Coufalík 37

38 KOMÍNOVÝ SYSTÉM - MINI - nová cihelná broušená tvarovka - označení HELUZ M - výška modulu 250 mm - rozměry 240 x 300 mm - komínový systém pro zabudování do příček - možnost použití i jako prázdná šachta v příčce Ing. Martin Coufalík 38

39 Ocenění HELUZ MINI - PLAST Ing. Martin Coufalík 39

40 SYSTÉM MINI PLAST - použití pro plynná a kapalná paliva záruka 15 let - vstupní teplota spalin do 120 C - atmosferický i přetlakový provoz do 200 Pa - průměry vnitřních vložek: 80 a 110 mm Ing. Martin Coufalík 40

41 NADSTŘEŠNÍ ČÁSTI základní provedení obezdění obklad prstence GRAND prstence GRAND - imitace břidlice Ing. Martin Coufalík 41

42 UKONČENÍ KOMÍNU - 1 nerezová keramická hnědá Krycí deska keramická písková sklovláknobeton beton Ing. Martin Coufalík 42

43 UKONČENÍ KOMÍNU - 2 litinový Komínový límec keramický hnědý keramický pískový betonový litina nerezový Komínový klobouk nerez Stříška Napoleon Ing. Martin Coufalík 43

44 PRÁZDNÁ ŠACHTA prázdná šachta je určena pro přisávání vzduchu ke spotřebiči (cca 600 m 3 /hodinu) vnější rozměr komínového tělesa je 800 x 400 mm každý další průduch těleso prodlužuje o 400 mm Ing. Martin Coufalík 44

45 POLOVIČNÍ PRÁZDNÁ ŠACHTA vnější rozměr komínového tělesa je 600 x 400 mm každý další průduch těleso prodlužuje o 200 mm poloviční prázdná šachta je určena pro přisávání vzduchu ke spotřebiči (cca 300 m 3 /hodinu) je ji možno kombinovat se všemi typy komínových sestav Ing. Martin Coufalík 45

46 POLOVIČNÍ ŠACHTA DVOUDĚROVÁ nová poloviční prázdná šachta je lehčí umožňuje přisávání vzduchu ke spotřebiči (cca 140 m 3 /hodinu) je ji možno kombinovat se všemi typy komínových systémů vnější rozměr komínového tělesa je 600 x 400 mm každá další poloviční prázdná šachta těleso prodlužuje o 200 mm Ing. Martin Coufalík 46

47 PAMATOVAT! Při stavbě komínového systému je nutné dodržovat montážní návod Před prvním zatopením je nutné provést výchozí revizi komína, ale i kouřovodu a topného spotřebiče Provádět pravidelné čištění komína min. 2 x ročně 1 x ročně nechat udělat kontrolu komína Topit podle návodu hlavně při zatápění Ing. Martin Coufalík 47

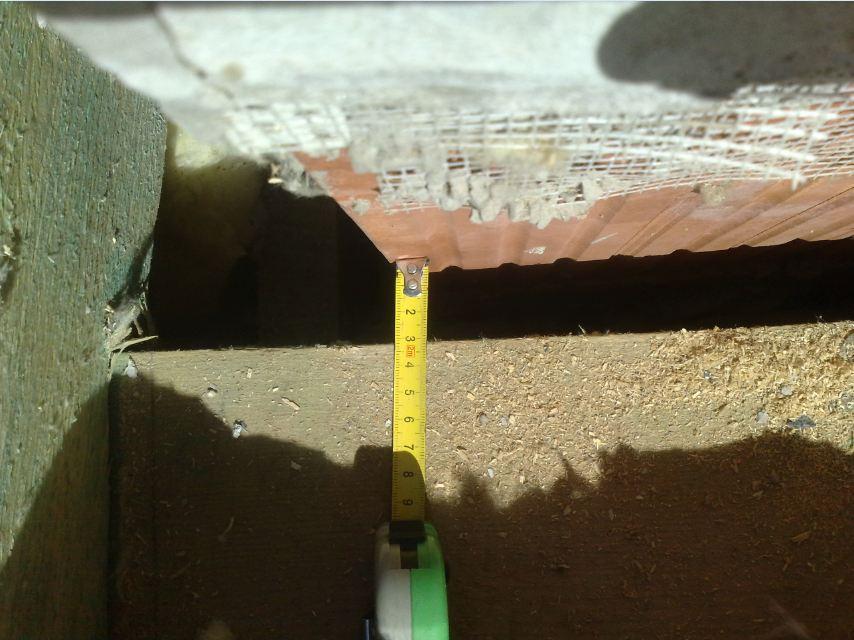

48 NESPRÁVNÁ MONTÁŢ zcela špatně provedený průchodu střešní konstrukcí nedodržení 50 mm od hořlavých materiálů Ing. Martin Coufalík 48

49 NESPRÁVNÁ MONTÁŢ nedodržení minimální vzdálenosti od hořlavých materiálů Ing. Martin Coufalík 49

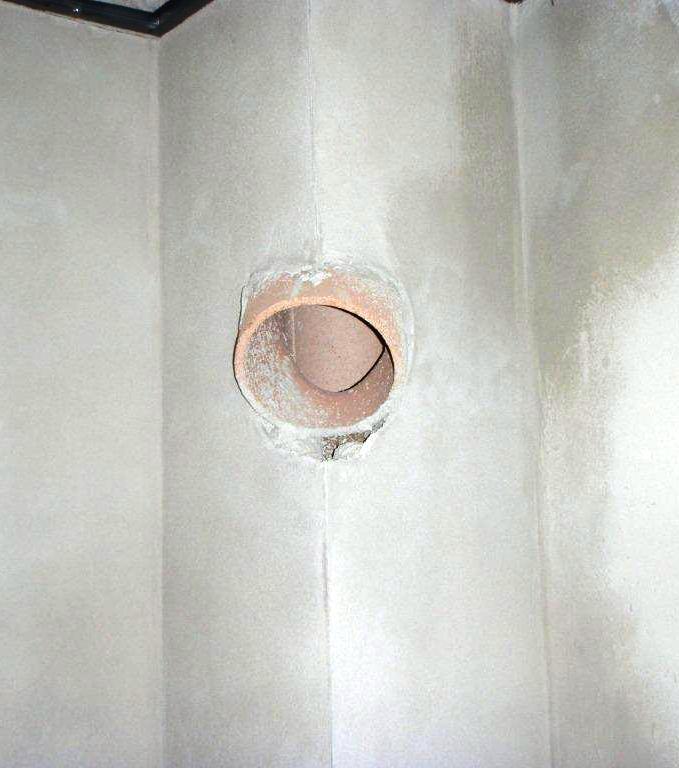

50 NESPRÁVNÁ MONTÁŢ připojení sopouchu přes roh komínu narušená statika a přerušení zadního větrání Ing. Martin Coufalík 50

51 JAK BY VŠE MOHLO VYPADAT Ing. Martin Coufalík 51

54 BEZPLATNÁ TELEFONNÍ LINKA V pracovní dny od 07,00 16,00 hod - Veškeré informace o komínech a roletových překladech - Okamžitá pomoc - Zpracování cenové nabídky - Objednání dodávek Ing. Martin Coufalík 54

55 KALKULAČNÍ PROGRAM - ON LINE - kalkulace komínových systémů - bez nutnosti instalace do počítače - rychlejší naběhnutí programu - ceník jednotlivých komponentů - manuály - možnost odesílat předběžné objednávky - registrace uchování dat Ing. Martin Coufalík 55

56 KALKULAČNÍ PROGRAM - ON LINE Možnost otevřít i z webových stránek Ing. Martin Coufalík 56

57 DĚKUJI ZA POZORNOST Ing. Martin Coufalík 57
