1 Pozemní stavitelství Komínové a ventilační průduchy Ing. Jana Pexová 01/2009

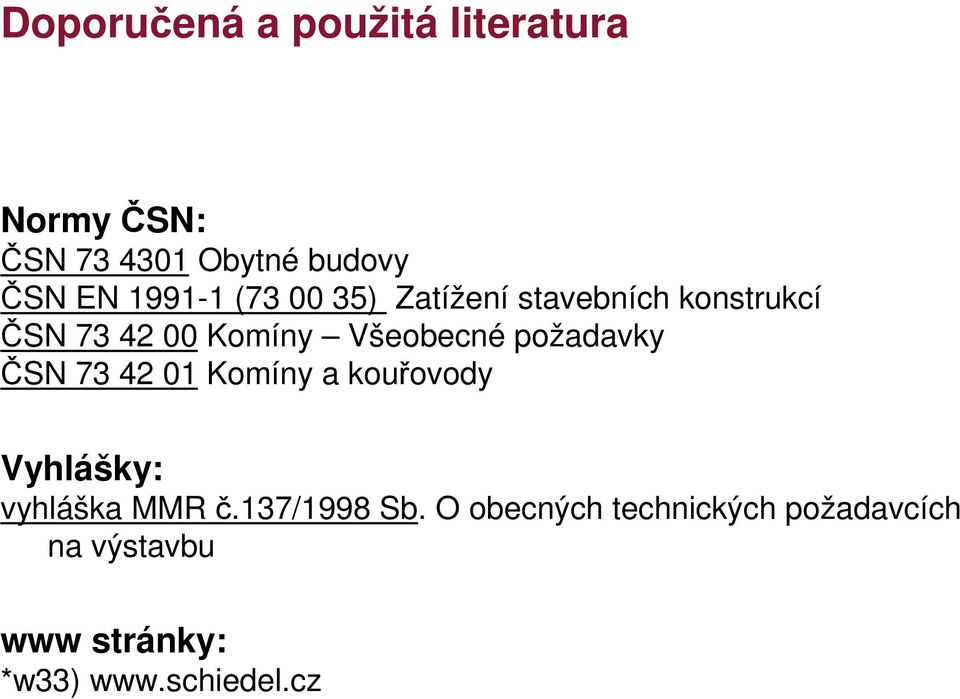

2 Doporučená a použitá literatura Normy ČSN: ČSN Obytné budovy ČSN EN ( ) Zatížení stavebních konstrukcí ČSN Komíny Všeobecné požadavky ČSN Komíny a kouřovody Vyhlášky: vyhláška MMR č.137/1998 Sb. O obecných technických požadavcích na výstavbu www stránky: *w33)

požadavky ČSN 73 42 01 Komíny a kouřovody Vyhlášky: vyhláška MMR č.137/1998 Sb.

3 Komíny Odvádí spaliny, které vznikají při vytápění do okolního vnějšího prostoru. Komínové těleso se skládá z: - komínový průduch; - komínový plášť; - sopouch otvor pro připojení spotřebiče; - kontrolní a vybírací otvor (kontrola a čištění průduchu v nejnižším podlaží) - vymetací otvor - slouží kčištění průduchu na pevná paliva (obv. z půdního prostoru) pro případ, že nelze čistit průduch ze střechy. Rozdělení komínů: - vestavěné, - přistavěné, - volně stojící. Dle tvaru průduchu (v půdorysném průmětu): - čtverec, kruh, obdélník (poměr max. 1:1,3). Dle velikosti průřezu: - úzké do 400 cm 2, - střední do 2025 cm 2, - průlezné nad 2025 cm 2.

průduchu v nejnižším podlaží) - vymetací otvor - slouží kčištění průduchu na pevná paliva (obv.

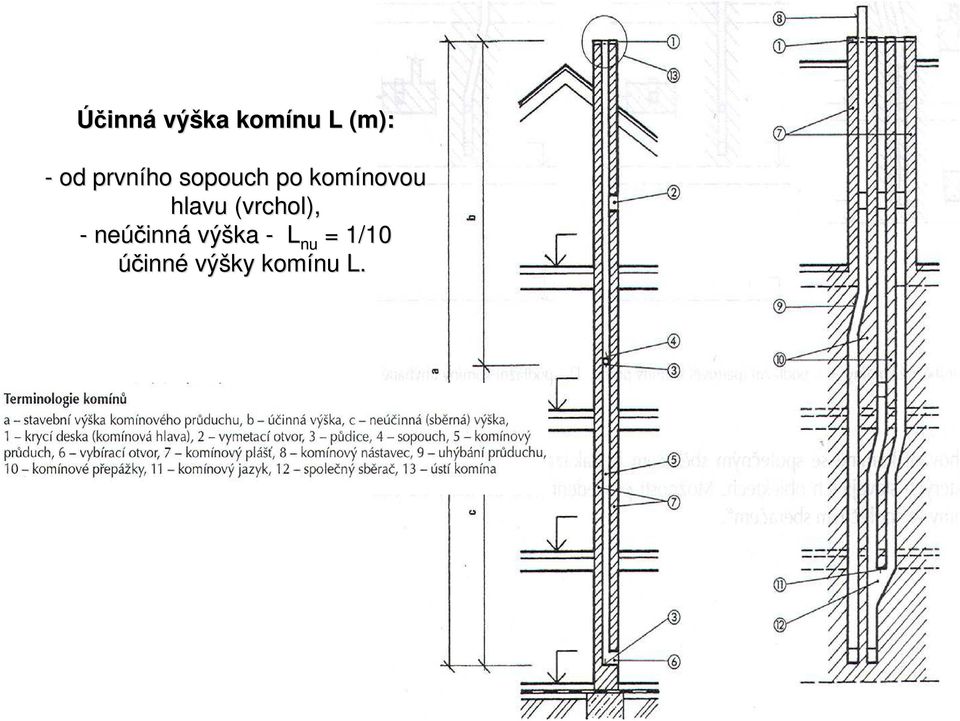

4 Účinná výška komínu L (m): - od prvního sopouch po komínovou hlavu (vrchol), - neúčinná výška - L nu = 1/10 účinné výšky komínu L.

5 Dle druhu paliv: pevná, kapalná, plynná značení dle staré ČSN!! dnes jednotné značení jako původně pro tuhá paliva. Zakreslení dnes Dle provedení: - zděné pro spotřebiče na pevná paliva; - montované vícevrstvé pro spotřebiče na plynná a kapalná paliva (např. Schidel, Roko, EKO apod.). Podle počtu průduchů: Dle směru průduchů: - jednoduché, - sdružené. - přímé, - uhýbané.

Zakreslení dnes Dle provedení: - zděné pro spotřebiče na pevná paliva; - montované vícevrstvé

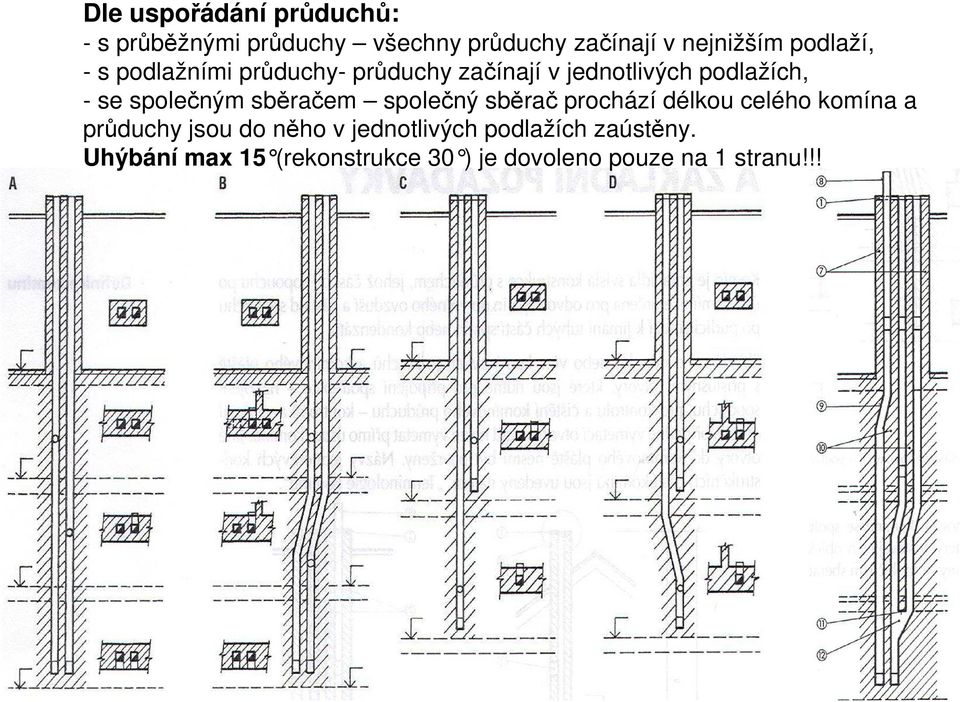

6 Dle uspořádání průduchů: - s průběžnými průduchy všechny průduchy začínají v nejnižším podlaží, - s podlažními průduchy- průduchy začínají v jednotlivých podlažích, - se společným sběračem společný sběrač prochází délkou celého komína a průduchy jsou do něho v jednotlivých podlažích zaústěny. Uhýbání max 15 (rekonstrukce 30 ) je dovoleno pouze na 1 stranu!!!

společným sběračem společný sběrač prochází délkou celého komína a průduchy jsou do něho

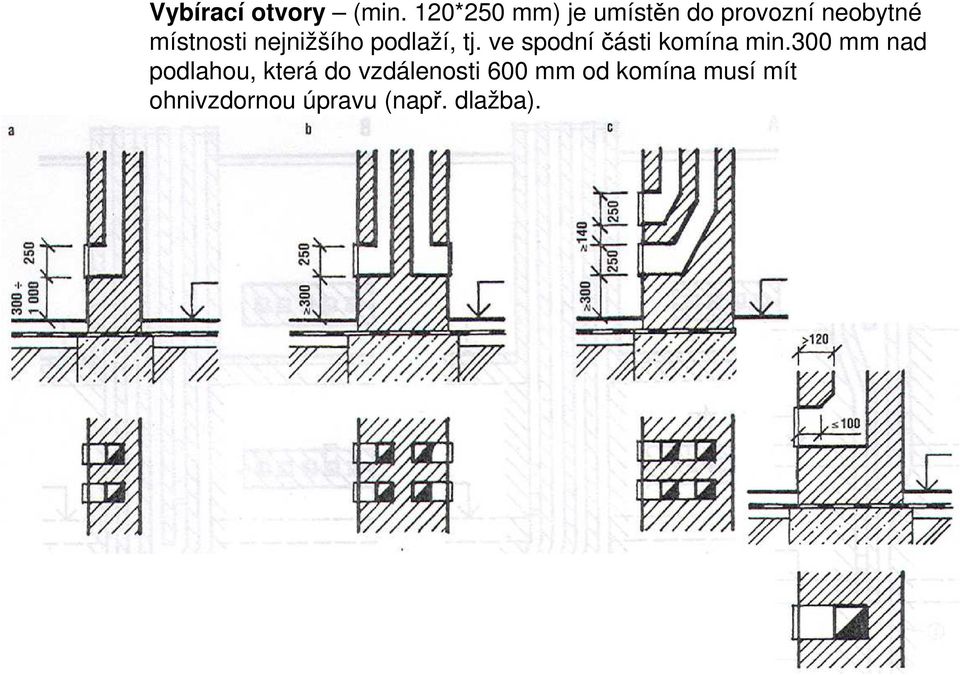

7 Vybírací otvory (min. 120*250 mm) je umístěn do provozní neobytné místnosti nejnižšího podlaží, tj. ve spodní části komína min.300 mm nad podlahou, která do vzdálenosti 600 mm od komína musí mít ohnivzdornou úpravu (např. dlažba).

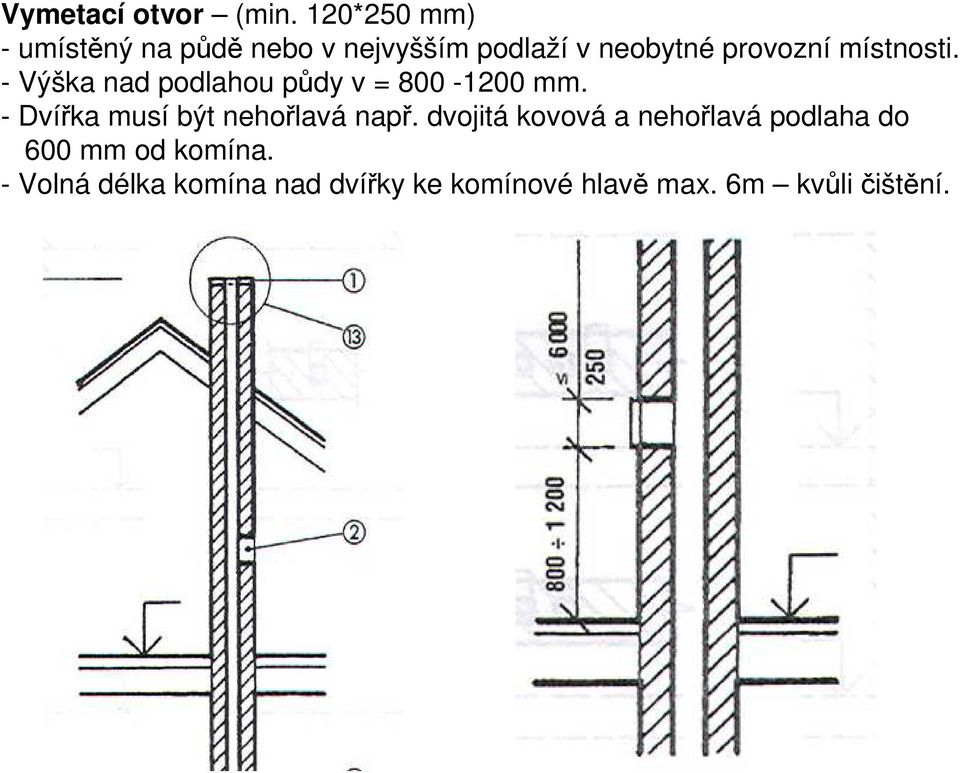

8 Vymetací otvor (min. 120*250 mm) - umístěný na půdě nebo v nejvyšším podlaží v neobytné provozní místnosti. - Výška nad podlahou půdy v = mm. - Dvířka musí být nehořlavá např. dvojitá kovová a nehořlavá podlaha do 600 mm od komína. - Volná délka komína nad dvířky ke komínové hlavě max. 6m kvůli čištění.

místnosti. - Výška nad podlahou půdy v = 800-1200 mm.

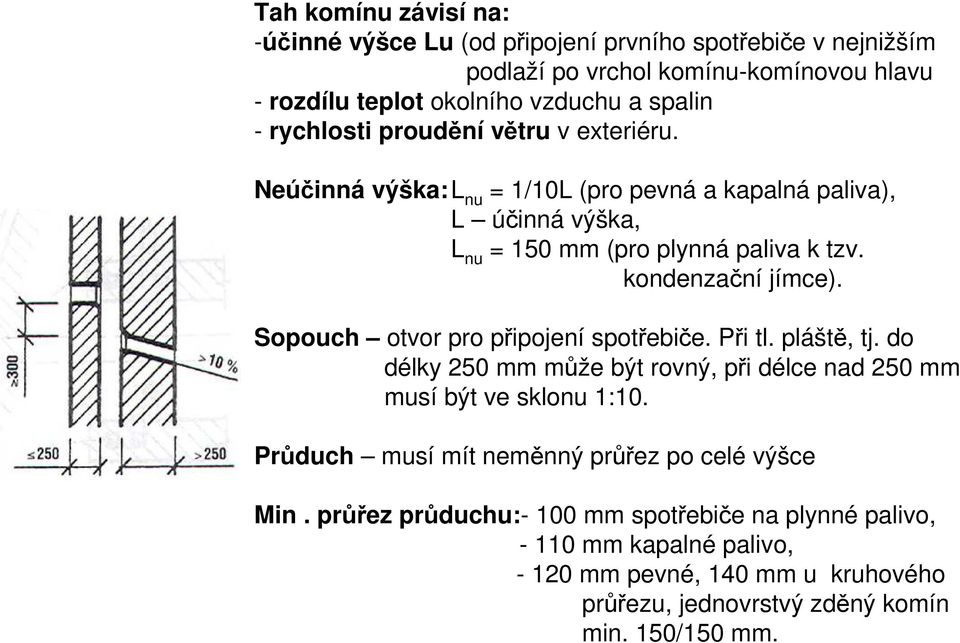

9 Tah komínu závisí na: -účinné výšce Lu (od připojení prvního spotřebiče v nejnižším podlaží po vrchol komínu-komínovou hlavu - rozdílu teplot okolního vzduchu a spalin - rychlosti proudění větru v exteriéru. Neúčinná výška:l nu = 1/10L (pro pevná a kapalná paliva), L účinná výška, L nu = 150 mm (pro plynná paliva k tzv. kondenzační jímce). Sopouch otvor pro připojení spotřebiče. Při tl. pláště, tj. do délky 250 mm může být rovný, při délce nad 250 mm musí být ve sklonu 1:10. Průduch musí mít neměnný průřez po celé výšce Min. průřez průduchu:- 100 mm spotřebiče na plynné palivo, mm kapalné palivo, mm pevné, 140 mm u kruhového průřezu, jednovrstvý zděný komín min. 150/150 mm.

Sopouch otvor pro připojení spotřebiče. Při tl. pláště, tj. do délky 250 mm může být rovný, při délce nad 250 mm musí být ve sklonu 1:10.

10 Vazby komínových těles

11 Komínové zdivo plášť z plných cihel CP 20 na MVC, od půdy nad střechu z mrazuvzdorných.(!!! ne z dutých cihel), nebo z neporézního nehořlavého materiálu, musí splňovat tepelně technické normy. Konstrukční uspořádání: Jednovrstvý komín vyzděn obvykle z cihel plných (vyšší pevnosti) s min. tl. pláště 140 mm. Všechny ložné a styčné spáry musí být vyplněny maltou, aby nedocházelo k úniku spalin nebo nasávání vzduchu do průduchu. - Komín musí mít zatřené spáry nebo musí být omítnut i zevnitř průduchu. - Nesmí sloužit společně pro odvod spalin a odvod vzduchu nebo pro odvod spalin. - Do jednoho průduchu nesmí být zaústěn více než jeden spotřebič na pevná paliva v patrech nad sebou. -U průduchů na plynná paliva lze zaústit více, ale pouze pokud je zdroj o přibližně stejném výkonu. -Společný průduch připojeno více spotřebičů na stejném podlaží. Systém Schiedel až 10 spotřebičů v budově, z toho 4 na patře. -Ke společnému průduchu se smí napojit spotřebiče z téhož podlaží a téhož bytu.

Všechny ložné a styčné spáry musí být vyplněny maltou, aby nedocházelo k úniku spalin nebo nasávání vzduchu do průduchu. - Komín musí mít zatřené spáry nebo musí být omítnut i zevnitř průduchu.

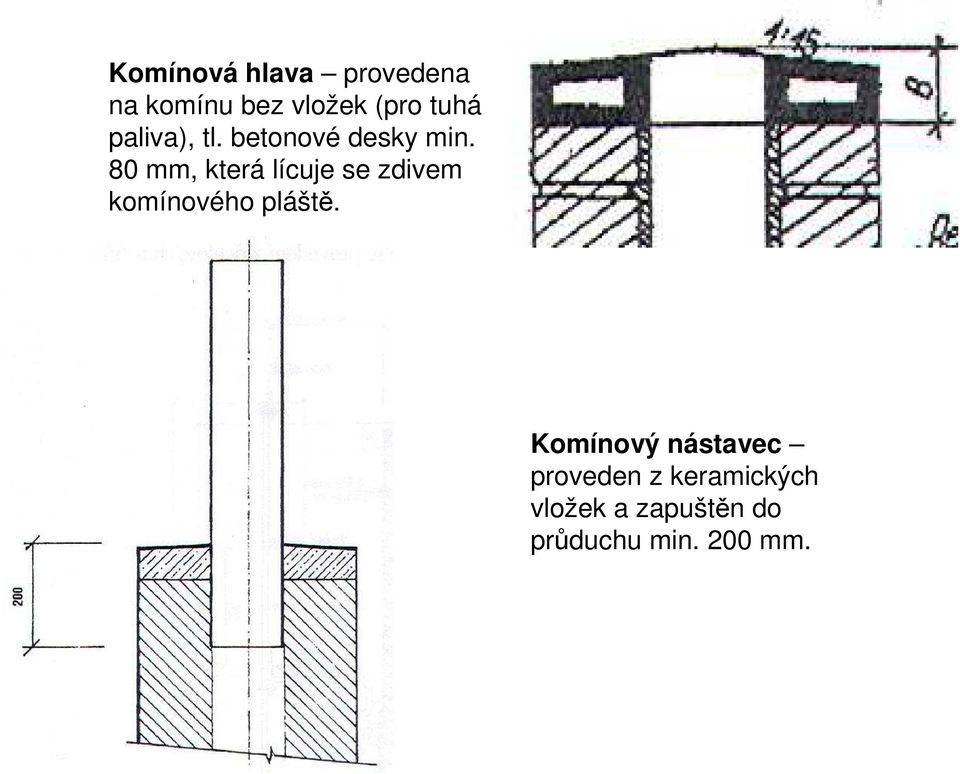

12 Komínová hlava provedena na komínu bez vložek (pro tuhá paliva), tl. betonové desky min. 80 mm, která lícuje se zdivem komínového pláště. Komínový nástavec proveden z keramických vložek a zapuštěn do průduchu min. 200 mm.

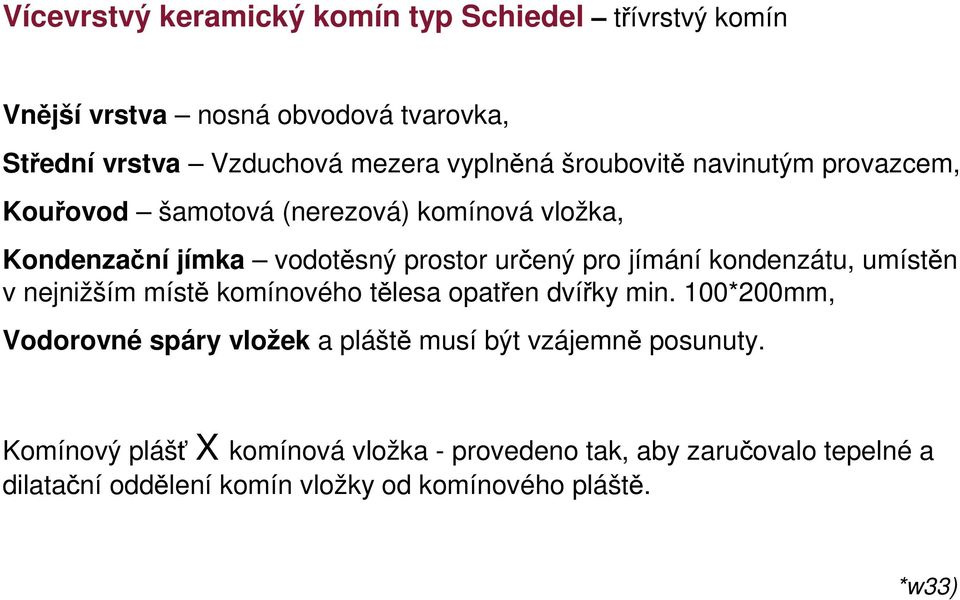

13 Vícevrstvý keramický komín typ Schiedel třívrstvý komín Vnější vrstva nosná obvodová tvarovka, Střední vrstva Vzduchová mezera vyplněná šroubovitě navinutým provazcem, Kouřovod šamotová (nerezová) komínová vložka, Kondenzační jímka vodotěsný prostor určený pro jímání kondenzátu, umístěn v nejnižším místě komínového tělesa opatřen dvířky min. 100*200mm, Vodorovné spáry vložek a pláště musí být vzájemně posunuty. Komínový plášť X komínová vložka - provedeno tak, aby zaručovalo tepelné a dilatační oddělení komín vložky od komínového pláště. *w33)

kondenzátu, umístěn v nejnižším místě komínového tělesa opatřen dvířky min.

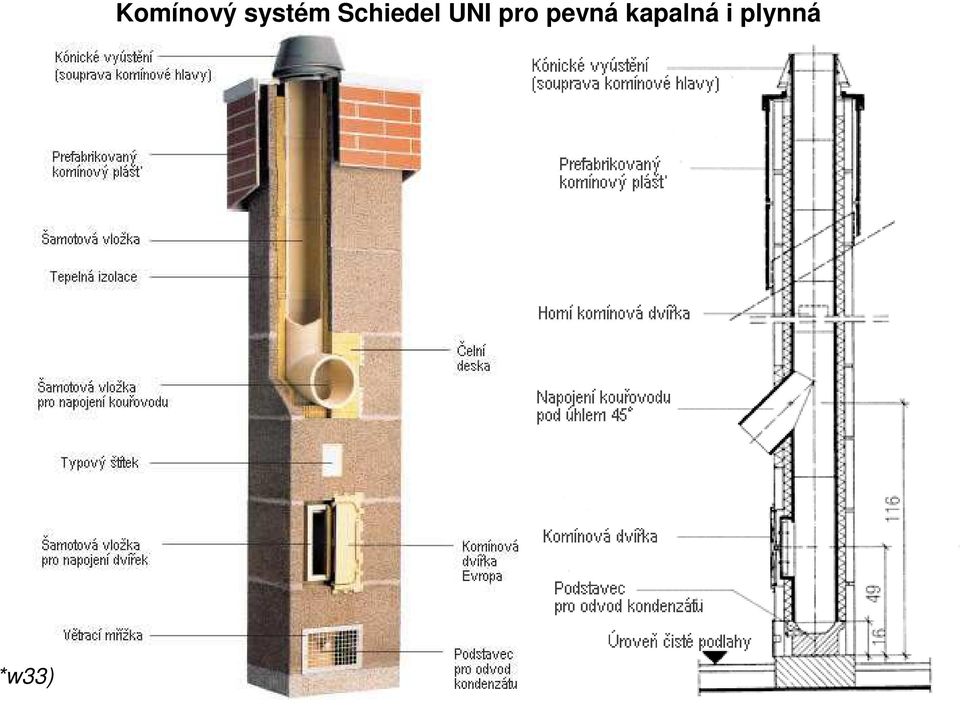

14 *w33) Komínový systém Schiedel UNI pro pevná kapalná i plynná paliva

15 *w33)

16 Nerezové komíny Jednovrstvé až třívrstvé celonerezové komíny nebo kombinované komíny: speciální použití v bytové nebo průmyslové výstavbě, jako fasádní komínové systémy nebo lehké komínové systémy pro dodatečnou stavbu komínu. Výhody nerezových komínů malá hmotnost, kotvení k nosné stěně patní konzola, nevyžadují základ, rychlá montáž bez zdvihacích mechanismů, možnost provedení dodatečně v rámci stavby po fasád i vevnitř, použití u všech typů spalin, použití i pro více napojení zároveň, nevyžadují dodatečné opláštění, moderní architektonický vzhled. *w33)

Výhody nerezových komínů malá hmotnost, kotvení k nosné stěně patní konzola, nevyžadují základ, rychlá montáž bez zdvihacích mechanismů,

17 Schiedel KeraStar -vícevrstvý nerezový komín s tenkostěnnou keramickou vložkou, minerální izolací a nerezovým pláštěm. *w33)

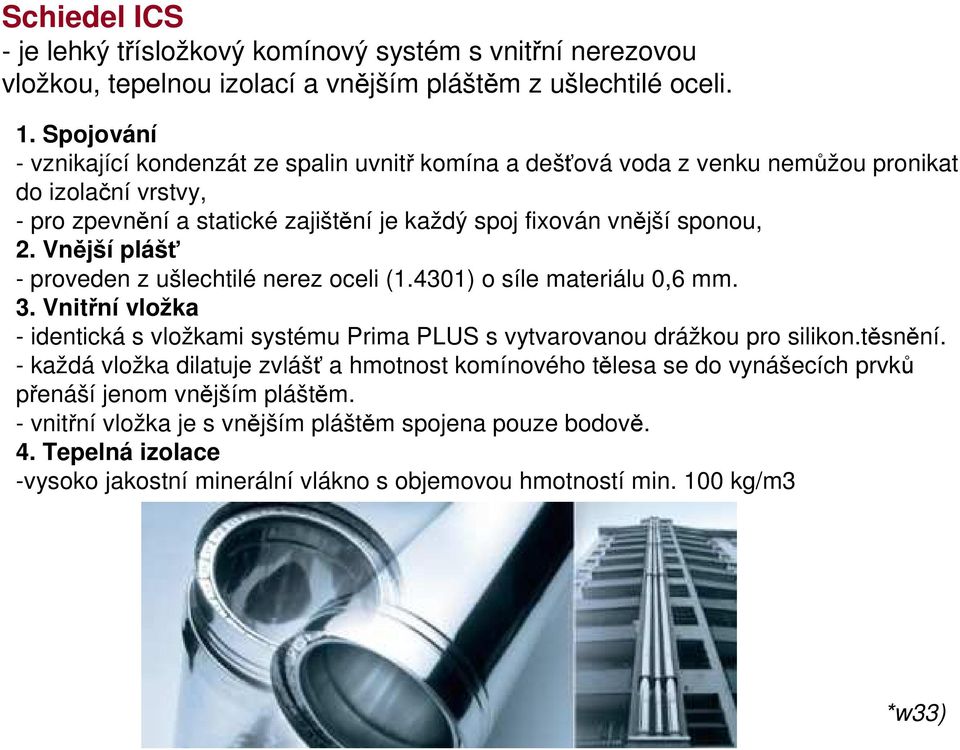

18 Schiedel ICS - je lehký třísložkový komínový systém s vnitřní nerezovou vložkou, tepelnou izolací a vnějším pláštěm z ušlechtilé oceli. 1. Spojování - vznikající kondenzát ze spalin uvnitř komína a dešťová voda z venku nemůžou pronikat do izolační vrstvy, - pro zpevnění a statické zajištění je každý spoj fixován vnější sponou, 2. Vnější plášť - proveden z ušlechtilé nerez oceli (1.4301) o síle materiálu 0,6 mm. 3. Vnitřní vložka - identická s vložkami systému Prima PLUS s vytvarovanou drážkou pro silikon.těsnění. - každá vložka dilatuje zvlášť a hmotnost komínového tělesa se do vynášecích prvků přenáší jenom vnějším pláštěm. - vnitřní vložka je s vnějším pláštěm spojena pouze bodově. 4. Tepelná izolace -vysoko jakostní minerální vlákno s objemovou hmotností min. 100 kg/m3 *w33)

Vnější plášť - proveden z ušlechtilé nerez oceli (1.4301) o síle materiálu 0,6 mm. 3. Vnitřní vložka - identická s vložkami systému Prima PLUS s vytvarovanou drážkou pro silikon.těsnění.

19 Konstrukční řešení nerezových komínů *w33)

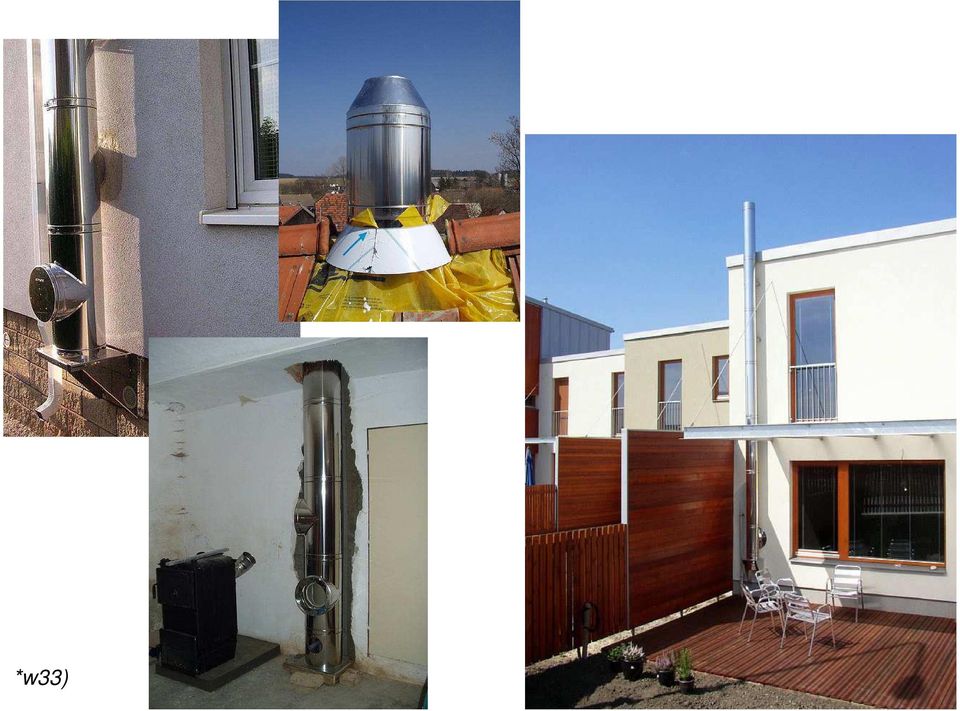

20 *w33)

21 Vzdálenost dřevěných nosných prvků od omítnutého líce komínového zdiva je min. 50 mm (nenosné prvky = bednění, laťování min. vzdálenost je 20 mm). Pokud dřevěný prvek zasahuje do komínového tělesa, pak min. vzdálenost k průduchu je 300 mm.

22 Výška komínu nad šikmou střechou min. 650 mm a) nad horizontální rovinou proloženou hřebenem střechy při vzdálenosti komína do 2 m od hřebene); b) nad rovinou závětrného úhlu 10 proloženou h řebenem střechy; c) ve vzdálenosti nad 2 m od hřebene, výška 650 mm nad tzv. závětrným úhlem 10 od st řešního hřebene. a) b)

23 Výška komínu u ploché střechy a) od horizontální roviny proložené nejvýše položeného bodu střechy při vzdálenosti komína do 2 m pro - kapalná paliva min mm, - plynná paliva min mm. b) od roviny návětrného úhlu 10 proložené nejvýše položeným bodem střechy při vzdálenosti komína nad 2 m pro - kapalná paliva min mm. - plynná paliva min mm.

24 Vzdálenost komínového tělesa od oken

25 Komínová lávka pro čištění komína přístup ze střechy. výška zábradlí 1000 mm u starších typů budov

26 Ventilační průduchy Účel: - odvětrání místností - přirozeně = samotížné (založené na rozdílu teplot vzduchu při započítání infiltrace a účinku větru), - mechanicky - nuceně (ventilátorem), - kombinované, - klimatizací. Vzduch se přivádí netěsnostmi oken či jejich úpravou pomocí mikroventilačních štěrbin, zkažený vzduch se odvádí nuceně pod tlakem nad střechu.

27 Větrací systém Schiedel AERA komfort *w33)

28 *w33) Schiedel AERA komfort -příklady řešení
